Przystawka do tokarki TOS MN80

[dziadek 1771]

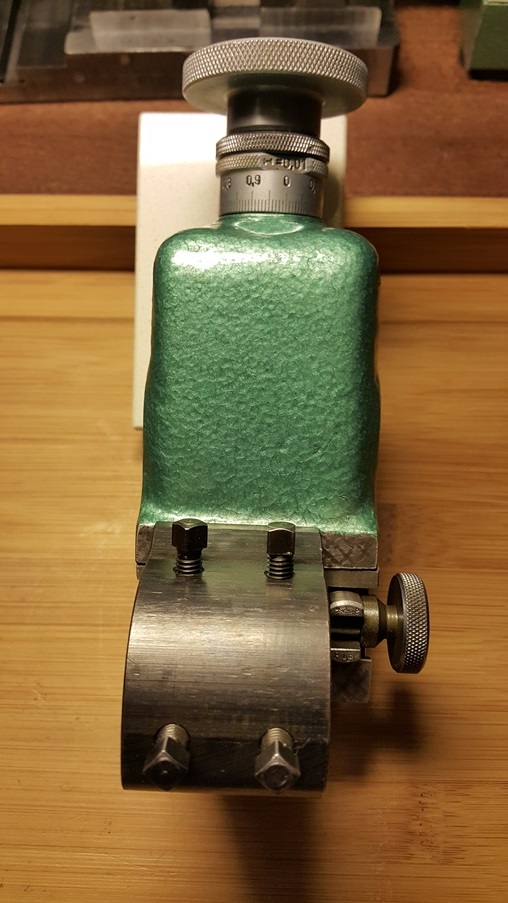

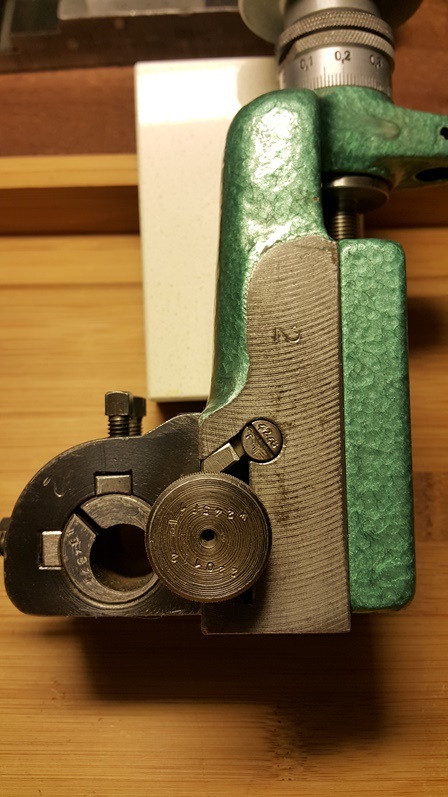

Stawiam dobrą flaszkę temu kto mi powie do czego służy ta przystawka. Jest na wyposażeniu tokarki TOS MN80 którą kupiłem.

Tokarka z całym wyposażeniem pochodzi z wojskowych rezerw wojennych.

Niżej prezentowana przystawka ma nawet przynależne sobie miejsce w jednej z szuflad.

[dziadek 1771]

 Nie chcę być upierdliwy, ale nikt z niczym nie kojarzy takiej przystawki?

A może podsuniecie mi jakiś pomysł, do czego to można wykorzystać?

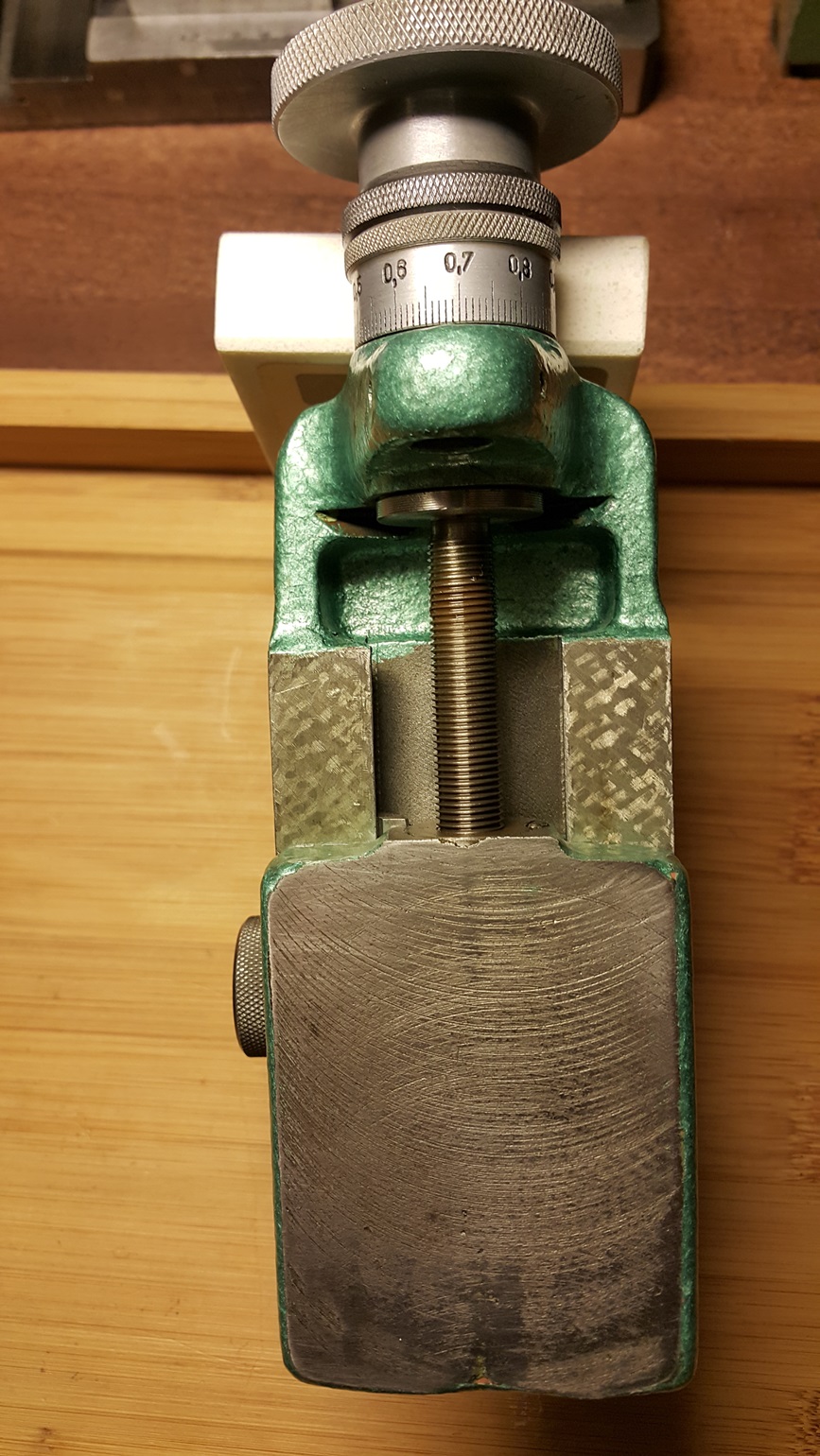

Przystawka solidna, porządnie wykonana, kasowanie luzów we wszystkich możliwych miejscach. Ciekawe do czego ona była przeznaczona?

[kiniol 2520]

Podstawa do magnetycznej podstawy czujnika zegarowego...

[dziadek 1771]

Panie, pomysł super!!!!!

Trzeba dorobić przejściówkę i zamontować przystawkę w imak i będzie można przeciągnąć suportem czujnik w dowolne miejsce od uchwytu do konika.



Noooo, Panie pomysł super!!!!!



Krzysiu, pijemy w Srebrnej Górze!!! Ja stawiam

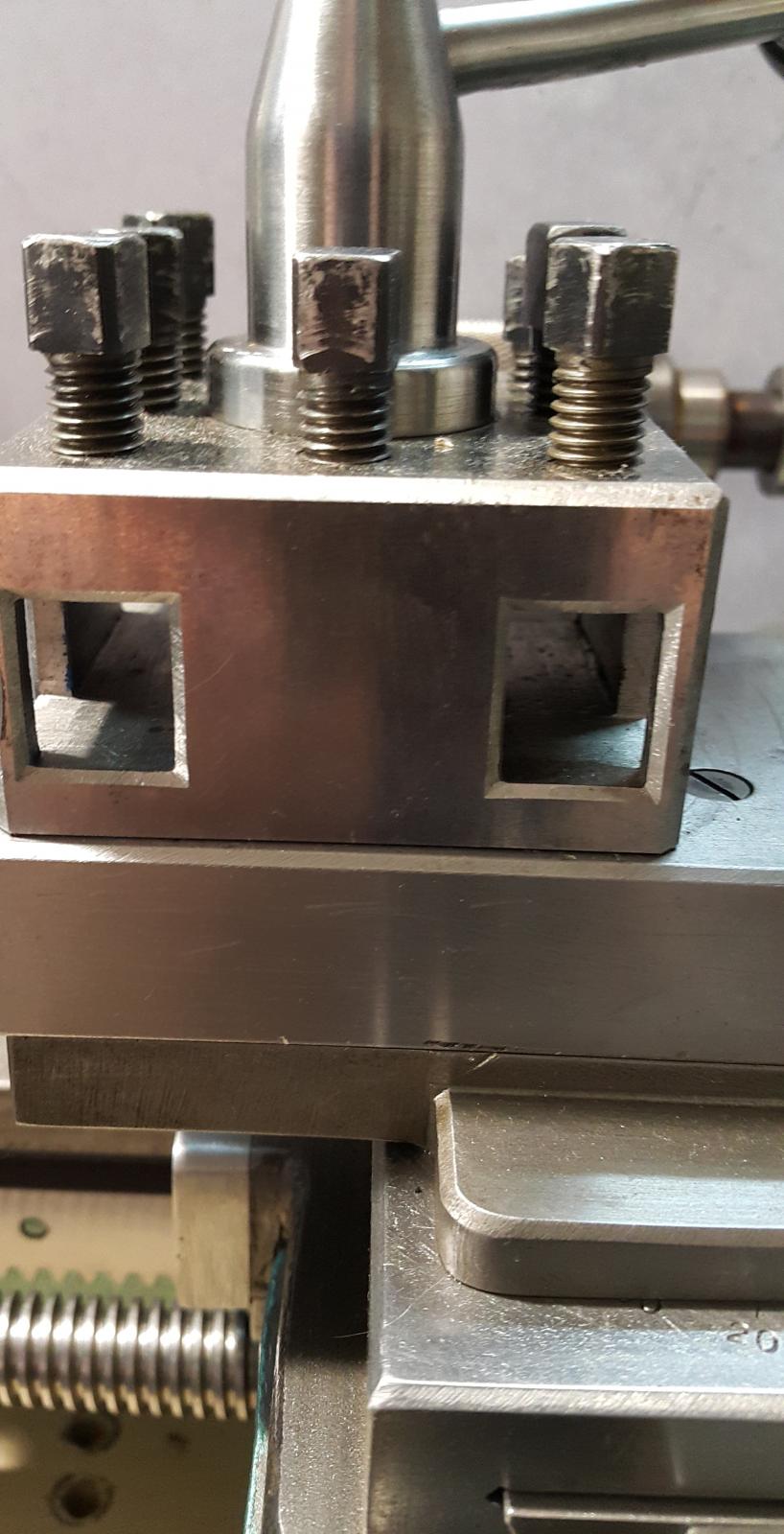

Otwór w imaku ma 12,5 mm na 17mm, a otwór w przystawce ma ''fi'' 15mm.











Edit. Właśnie założyłem podstawę czujnika i magnes trzyma jak cholera.

[namor 101]

Masz dwa prostopadłe do siebie  przesuwy w tym jeden znaczny. W tokarce masz dwa główne przesuwy na suporcie- a brak przesuwu w pionie. Przecieta tuleja z otworem mimośrodowym i śrubami ściskajacymi ta tuleję sugeruje że tam może byc mocowane coś o walcowym kształcie np nóż oprawkowy z chwytem walcowym lub też na przykład wrzeciono szybkoobrotowej szlifierki lecz takiej drobniejszej lub też wrzecionko frezarki. Gdyby wykombinować jak tą płaską stopę umocować do suportu można byłoby tą przystawkę wykorzystać np do strogania rowków na powierzchni detalu umocowanego we wrzecionie tokarki.  Solidnie wykonane przesuwy sugerują jednak że to wydumane szlifowanie czy frezowanie w zamyśle konstruktorów nie było przewidywane a  miało służyć chyba innym procesom. Jeśli nie dotrzesz do oryginalnej instrukcji lub rady kogoś kto to użytkował, to pozostanie Ci łamigłówka do rozwiązywania w wolnym czasie lub niedospanych nocach.

[dziadek 1771]

Jeszcze mam jeden element w przystawce do frezowania który nie wiem do czego służy.

Element ten jest również przynależny do tej tokarki i jest w komplecie zacisków przynależnych do podzielnicy montowanej w przystawce frezującej.

Jest w komplecie zacisków do tej podzielnicy.



Co się montuje w tym zacisku i do czego on służy?

[Kieszonkowe 613]

A nie jest to przypadkiem zacisk do ostrzenia noży ?

[Mariusz 109]

Wygląda na uproszczone wytaczadło.

[dziadek 1771]

Mogę się mylić, ale wydaje mi się że wytaczadło montuje się we wrzecionie, a ta końcówka ewidentnie jest przynależna do tej konkretnej przystawki podziałowej. Zacisk tej końcówki jest takiej samej średnicy i długości jak pozostałe zaciski i nie pasuje do wrzeciona tokarki.





Edit. Zaciski przynależne do tej drugiej przystawki podziałowej (którą pokazałem na zdjęciu z prawej strony) są dokładnie takie same jak te które są dedykowane do wrzeciona tokarki.

[Mariusz 109]

Możesz się mylić  ...

Sprawdź sobie u wujka  Google  "fly cutter"

[Mariusz 109]

Jeszcze jeden EDIT  , żeby było widać



https://www.cnc.info.pl/jak-nazywa-sie-po-polsku-fly-cutter-t24292.html

Ja  nadal bym to nazwał wytaczadłem, ale mniej ważne jak nazwać - ważniejsze jak tym  pracować.

[Piotr Ratyński 551]

Po śladach niestarannej obróbki wnoszę, że ktoś "zgwałcił" tę przystawkę przy pomocy freza i na moje oko brakuje tam rowków teowych.
