Moduł zegara HD 1688FMRCST DCF

Potrzebowałbym opis modułu/ złącza CON1 lub instrukcię dcf instrukcja

  • Zaloguj się, aby dodać odpowiedź
Brak odpowiedzi do tego tematu

#1 SławekT

SławekT
  • Nowy Użytkownik
  • 1 postów

Napisano 12 listopad 2019 - 11:39

Witam kolegów.

Zakupiłem moduł zegara DCF do odświeżenia starego zegara, którego mechanizm nie nadaje się już do naprawy.
Wraz z nim mechanizm wahadła i pozytywkę. Należy ją podłączyć do wyprowadzeń zegara ale nie znalazłem żadnej instrukcji, nawet na stronie chińskiego producenta Sheng Bang. (Z krzaczkami też nie ma).
Po penetracji miernikiem udało mi się stwierdzić, że na stykach CDS są impulsy co sekundę ale zastanawia mnie co się na nich pojawi gdy na JP4 ustawi się TIME. Ciekawią mnie również wyprowadzenia LG i LR oraz inne opcje, które oznaczyłem na zdjęciu. Może na którymś z wyprowadzeń będzie sygnał godzinowy.
Z przyczyn obiektywnych (1 impuls na godzinę) trudno jest go "wyśledzić".
Czy ktoś zetknął się w podobnym modułem, ma instrukcję (na stronach handlowych są tylko opisy techniczne i parametrów), lub badał taki układ.

Pozdrawiam
Sławek

Załączone miniatury

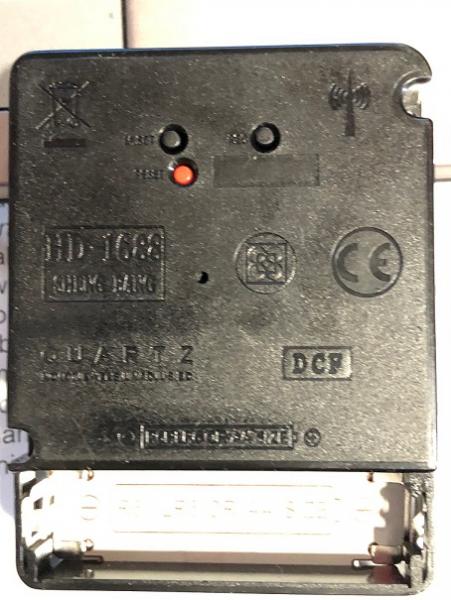

  • HD-1688.jpg
  • HD-1688-pcb.jpg
