Chiński dupleks - w końcu!


  • Zaloguj się, aby dodać odpowiedź
12 odpowiedzi w tym temacie

#1 pmwas

pmwas

    4-85

  • Moderator
  • 5498 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Sosnowiec

Napisano 27 luty 2020 - 21:28

Polowałem od dawna, w końcu kupiłem - tanio na allegro lokalnie...






Stan taki se - kłopot ze sprężyną i urwany kwadracik do nastawiania.

Balans dobry, zatem powinno być łatwo.



Kwadracik dopasowałem ze złomu, natomiast większy kłopot miałem ze sprężyną.

Ząbek na wałku bębna był urwany, wiec musiałem wałek nawiercić i wbić nowy.

Wbiłem gwint stalowej śrubki i opiłowałem do żądanego kształtu...






Na głównej płycie są dwa pólmostki - wzorem starych dobrych szpindlaków.

Konstrukcja całego mechanizmu już bardziej Lepine'owska, mostkowa z pojedynczym łożyskiem bębna w płycie głownej mechanizmu.

Ciekawa konstrukcja z centralnym sekundnikiem i bocznym napędem wskazówek (strzałki).






Koło zapadkowe montowane jest do wałka bębna kołkiem, a zębatka napędzająca wskazówki jest nabijana na oś 2-go koła przekładni.

Pora na to, co tygryski lubią najbardziej, czyli wychwyt i balans.



Zegarek posiada wychwyt podwójny (dupleks) ze stalowym kołem wychwytowym. Balans posiada typowe dla tego "gatunku" obciążniki...






Mechanizm chodzi. Pora kopertować...

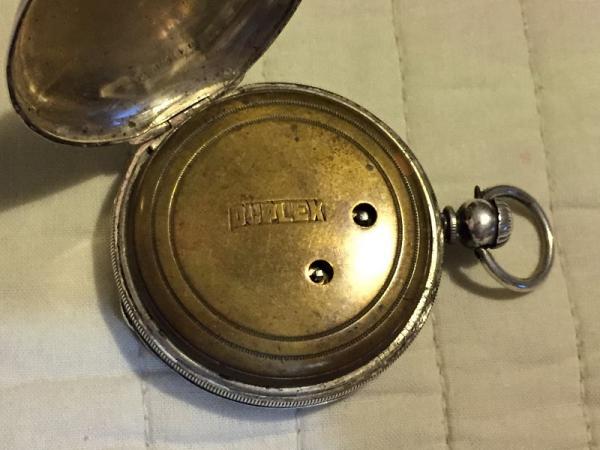

Koperta chyba srebrna,ale bez punc.






Duplex...



Mechanizm w kopercie:






Wypiękniał po myciu...



I tarcza:






Sekundnik ułamany, ale oryginalny.

Mechanizm bardzo ciekawie pracuje - z daleka wygląda na kwarcowy :)





Sekundnik przeskakuje raz na dwa cykle pracy balansu (1x/sek).

Cudo :)




  • 2

#2 renqien

renqien
  • Użytkownik
  • 574 postów

Napisano 27 luty 2020 - 21:47

No właśnie, jak w chińskich zegarkach wrzuciłeś filmik, to myślałem, że kwarca włożyłeś :D Nie przestaję się zachwycać wykończeniem starych mechanizmów. To te zegarki powinny mieć szklane dekle. Człowiek by się gapił jak sroka w gnat.


Wlazłem na eBay i kilka pierwszych z brzegu zrzuciłem:



Zrzut ekranu 2020-02-27 o 21.41.33.png Zrzut ekranu 2020-02-27 o 21.40.25.png Zrzut ekranu 2020-02-27 o 21.39.40.png Zrzut ekranu 2020-02-27 o 21.38.12.png



No przecież poezja. Będziesz czyścił mechanizm, czy zostawiasz jak jest?


EDIT: aaa nie, on już jest wyczyszczony, zagapiłem się na wcześniejsze zdjęcie.


  • 2

#3 pmwas

pmwas

    4-85

  • Moderator
  • 5498 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Sosnowiec

Napisano 27 luty 2020 - 21:58

Ten mój to taki podstawowy, do tego w przeciętnym stanie. Ale za 5 stówek można "łyknąć" - w zasadzie rzadko udaje mi się tak dobrze zainwestować 5 stówek ;)


  • 0

#4 renqien

renqien
  • Użytkownik
  • 574 postów

Napisano 27 luty 2020 - 22:05

Eeee, no śliczny jest i w oryginale. Koperta praktycznie prosta, w jednym miejscu chyba tylko malutka wgniotka albo światło oszukuje. Wskazówki OK tylko sekundnik chyba jakiś... inny. Piękny nabytek, a pieniądze... one nie mają znaczenia :D


  • 0

#5 kiniol

kiniol

    wieżowy

  • Użytkownik
  • 6768 postów
  • Płeć:Nie określona
  • Lokalizacja:Puszczykowo

Napisano 27 luty 2020 - 22:06

No to gratulacje, ja kupiłem mojego okazyjnie za 1200 zł... ale wiemy co dzieje się z cenami na innych portalach aukcyjnych... ;)


  • 0

#6 pmwas

pmwas

    4-85

  • Moderator
  • 5498 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Sosnowiec

Napisano 27 luty 2020 - 22:07

Sekundnik jest OK, tylko złamany... Minutowa lutowana... taki stan, w sumie nienajgorszy...


  • 0

#7 kiniol

kiniol

    wieżowy

  • Użytkownik
  • 6768 postów
  • Płeć:Nie określona
  • Lokalizacja:Puszczykowo

Napisano 27 luty 2020 - 22:08

Na osi balansowej masz kamień czy stalkę? Tam gdzie przeskakują zęby koła wychwytowego...


  • 0

#8 renqien

renqien
  • Użytkownik
  • 574 postów

Napisano 27 luty 2020 - 22:08

A nie, sekundnik po prostu obcięty (chyba).


  • 0

#9 pmwas

pmwas

    4-85

  • Moderator
  • 5498 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Sosnowiec

Napisano 27 luty 2020 - 22:10

Kamień czy co??? Kamieni nie ma - jest ząbek i nacięcie ;)


  • 0

#10 kiniol

kiniol

    wieżowy

  • Użytkownik
  • 6768 postów
  • Płeć:Nie określona
  • Lokalizacja:Puszczykowo

Napisano 27 luty 2020 - 22:25

A, bo u mnie na osi balansowej jest ząbek i rubinowa rurka z nacięciem... Niestety pęknięta i zastanawiam się na założeniem stalowej, naciętej tulejki... Mam taki sekundnik jaki powinien być w Twoim zegarku. Odległość od osi obrotu do dalszego końca wskazówki 19,7mm jeśli pasuje to dawaj adres... :)





Użytkownik kiniol edytował ten post 27 luty 2020 - 22:27

  • 0

#11 pmwas

pmwas

    4-85

  • Moderator
  • 5498 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Sosnowiec

Napisano 27 luty 2020 - 22:27

Hmmm - nie, on jest na 99% oryginalny,  tylko złamany. One mają też takie z kóleczkiem :)

Mam ostatnio "hopla"na punkcie oryginalnych części i - w razie gdyby był oryginalny - wolę zostawić

Ale dzięki :D


Użytkownik pmwas edytował ten post 28 luty 2020 - 00:16

  • 0

#12 Grigoris1

Grigoris1
  • Użytkownik
  • 1353 postów

Napisano 28 luty 2020 - 15:23

Świetny - tez nad takim zastanawiam się od dłuższego czasu.



Paweł - bierz ten sekundnik od kiniola (jeśli jest pasujący długością), bo pięknie pasuje do wskazówek w Twoim.

W końcu rodzajów sekundników było kilka/kilkanaście różnych rodzajów i co tu można mówić o oryginalności akurat tego właśnie.

No, chyba, że przywiązałeś się już do niego...



Nic nie robisz z tarczą?


Użytkownik Grigoris1 edytował ten post 28 luty 2020 - 15:24

  • 0

#13 pmwas

pmwas

    4-85

  • Moderator
  • 5498 postów
  • Płeć:Mężczyzna
  • Lokalizacja:Sosnowiec

Napisano 28 luty 2020 - 22:16

Tarczy nie ruszam ;)
  • 0
