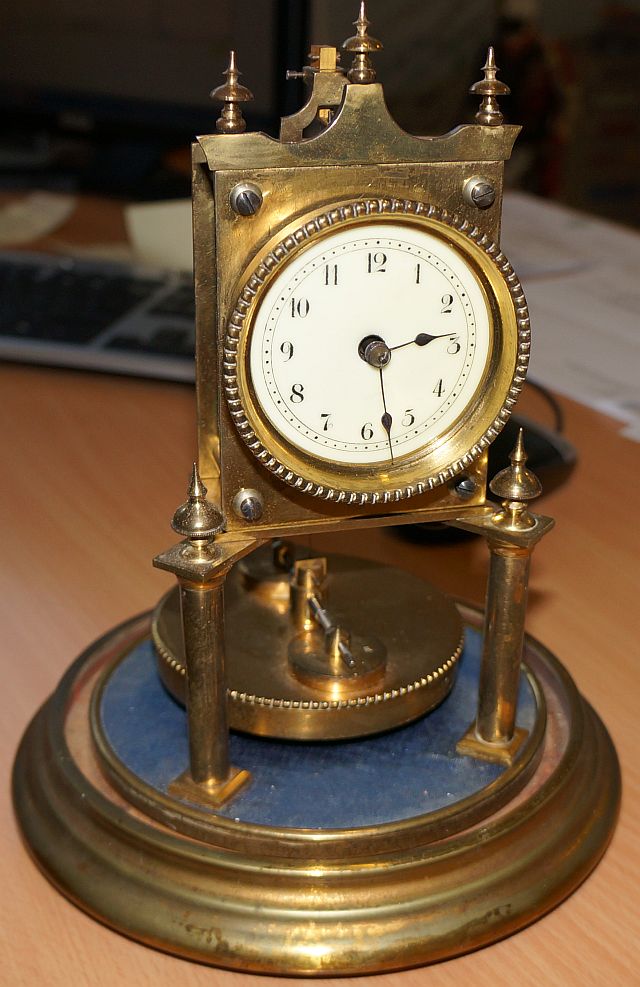

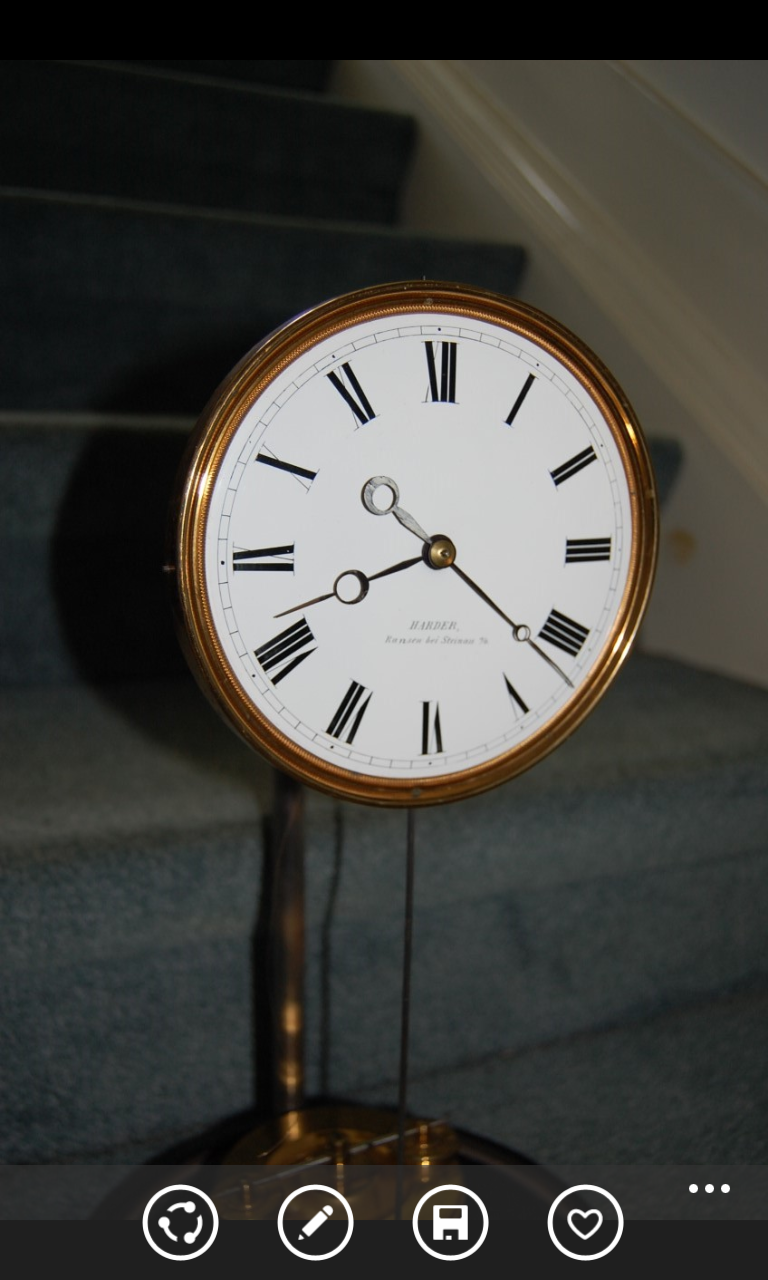

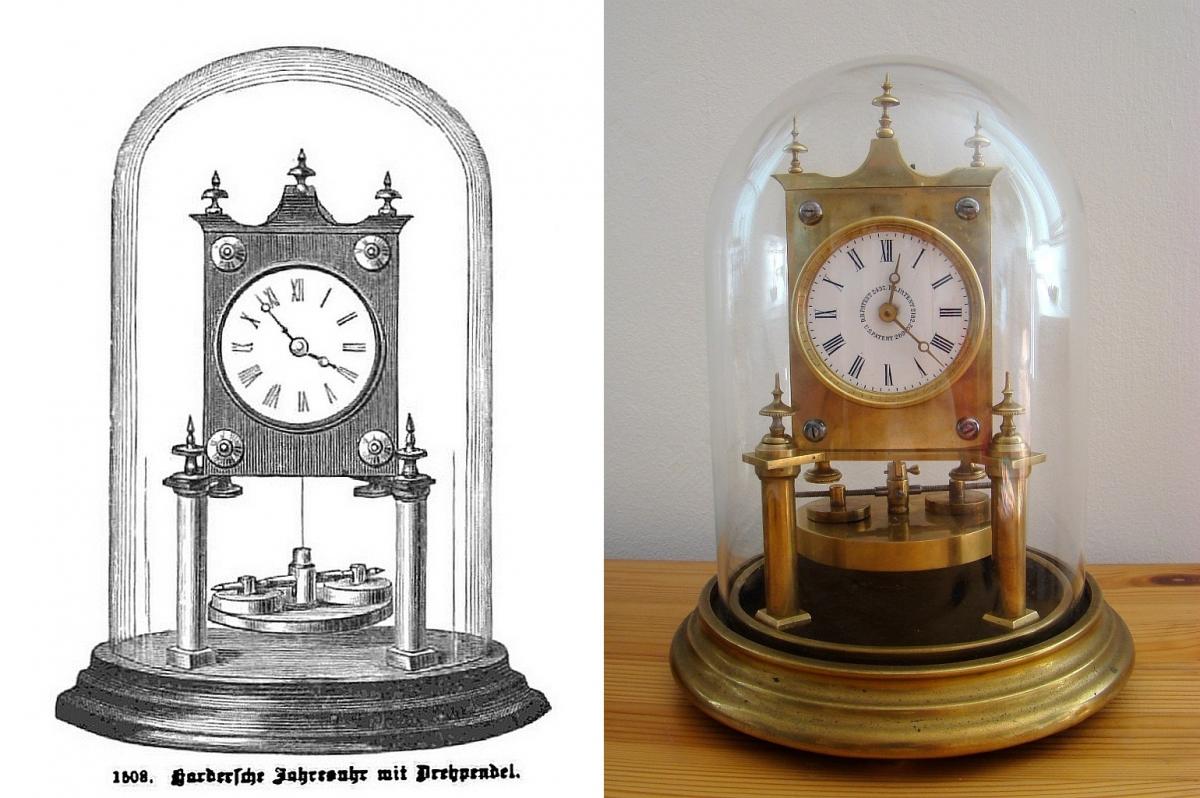

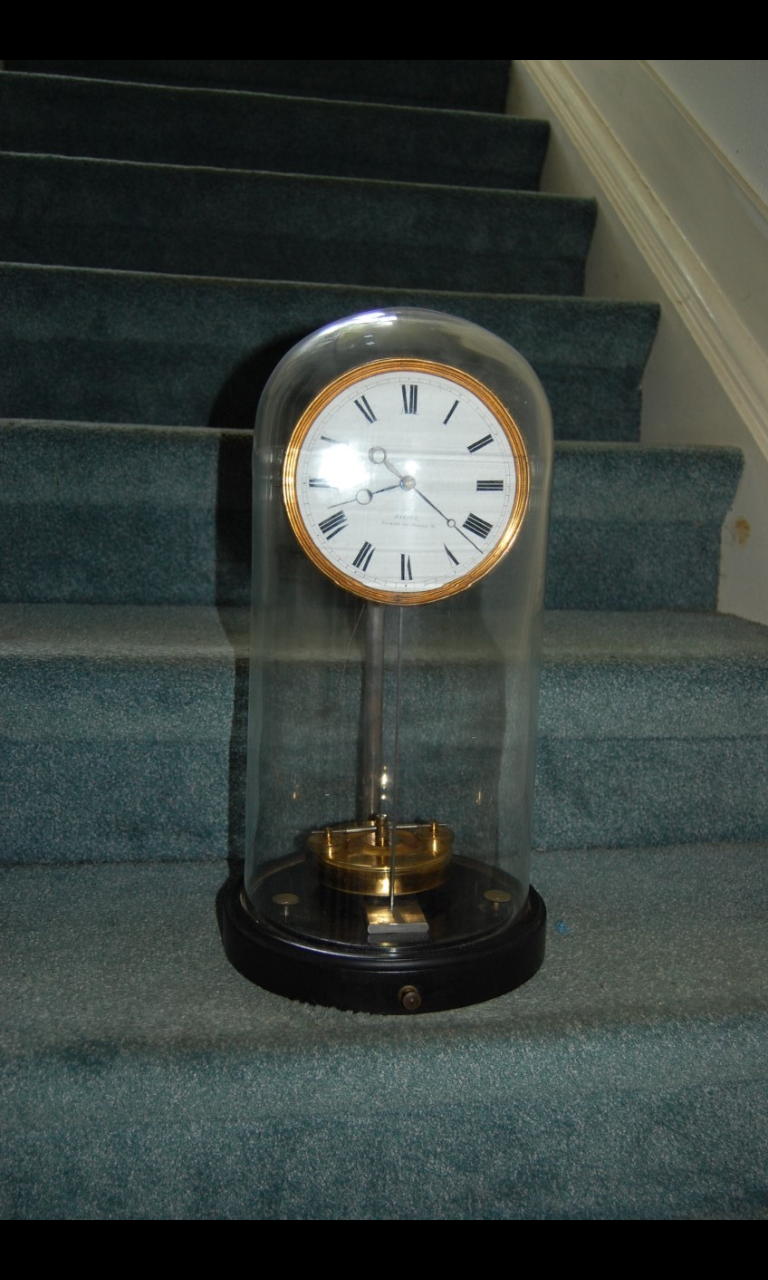

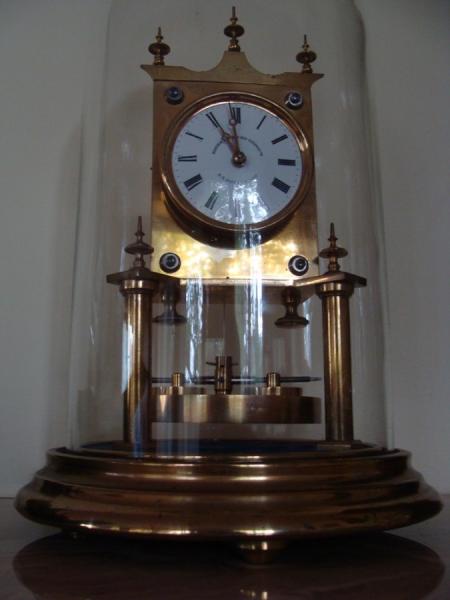

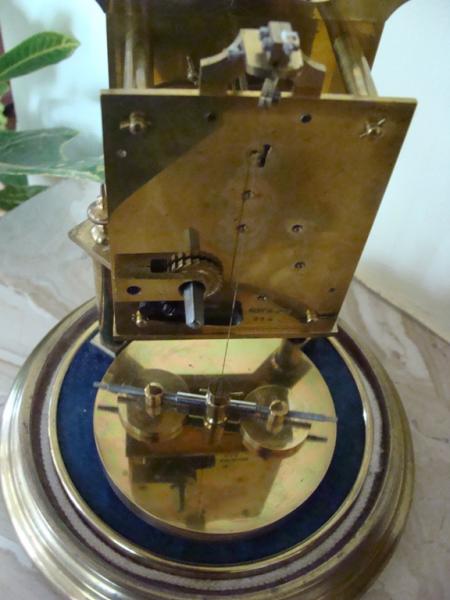

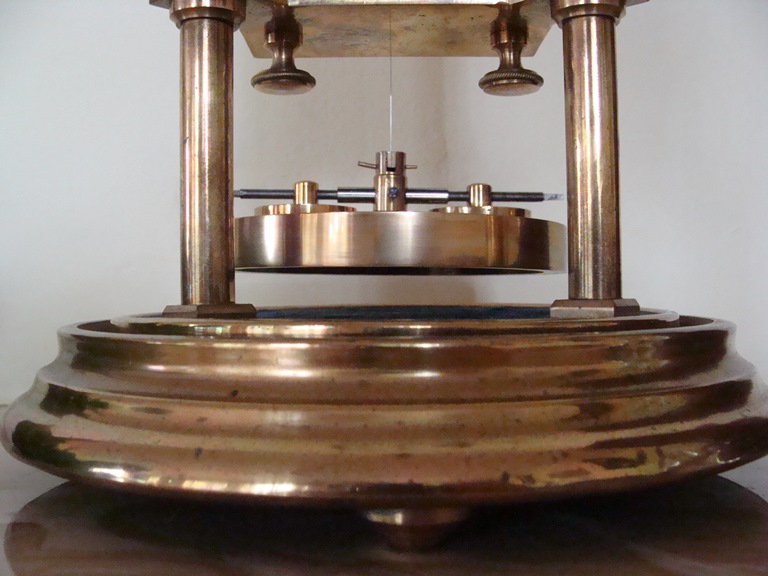

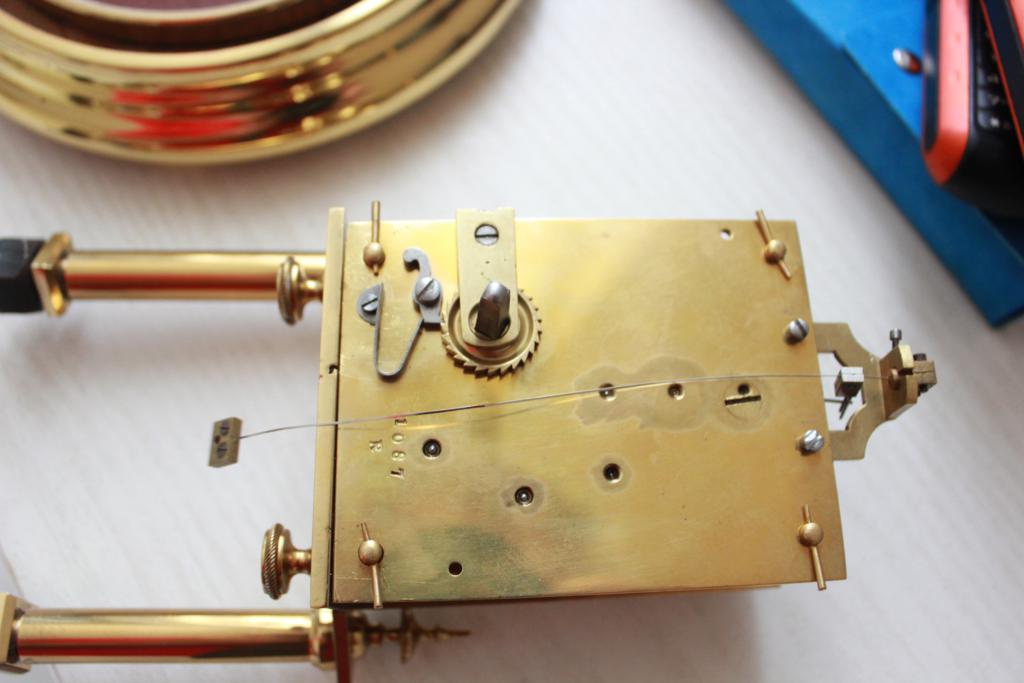

ANTON HARDER - zegary z wahadłem torsyjnym i roczną rezerwą chodu - roczniaki
dodany przez
dziadek, w Zegary roczne i inne z wahadłem torsyjnym, zegary elektryczne
Rekomendowane odpowiedzi
-
Ostatnio przeglądający 0 użytkowników
Brak zarejestrowanych użytkowników przeglądających tę stronę.
-
Podobna zawartość
-
Przez janekp
Jak zapewne wszyscy wiedza interesuję się zegarami rocznymi od pewnego czasu,nie zajmuję sie zakwalifikowaniem zegara na podstawie wyglądu plyt itd ale czytam duzo i obserwuje ,zwiedzam muzea i kolekcje.

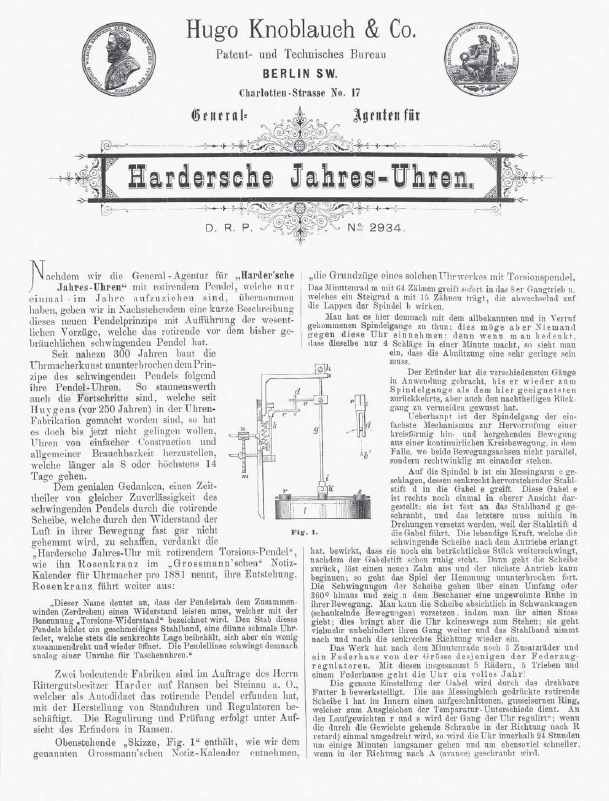

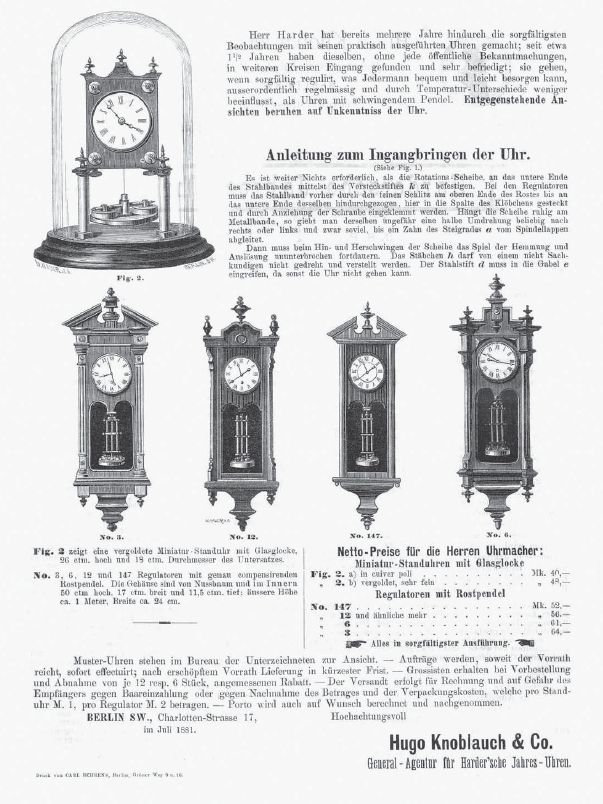

Czytalem kilka razy ze A Harder podobno opatentowal zegar z wahadlem torsyjnym juz w 1878 roku pod nr 7543 wg Knoblaucha ale nie znaleziono nigdy dowodow na to.
Oto tenże dowod .Skan strony z ksiegi Patentow ,obok wpis o Eppnerze Junior.Wpis z ksiegi Patentow z 1878 roku.Brak jets opisu jak mial wygladac ten patent ale to zmienia troszke nasze myslenie,bardzo mozliwe ze Jehlin I Harder pracowali nad tym samym patentem,Jehlin opatentowal to w Niemczech w 22.06.1877 w Landespatent Biuro .W kazdym razie Knoblauch pisał prawde czego do tej pory nie potrafilismy udowodnic.Harder nie klamal piszac ze pracowal juz kilka lat wczesniej nad tymi zegarami.Do tej pory uważalismy że ten patent nie istniał.
Zamieszcze to samo nan Nawacu bo JH chetnie to zobaczy....
Gwoli przypomnienia pozostałe patenty A Hardera>

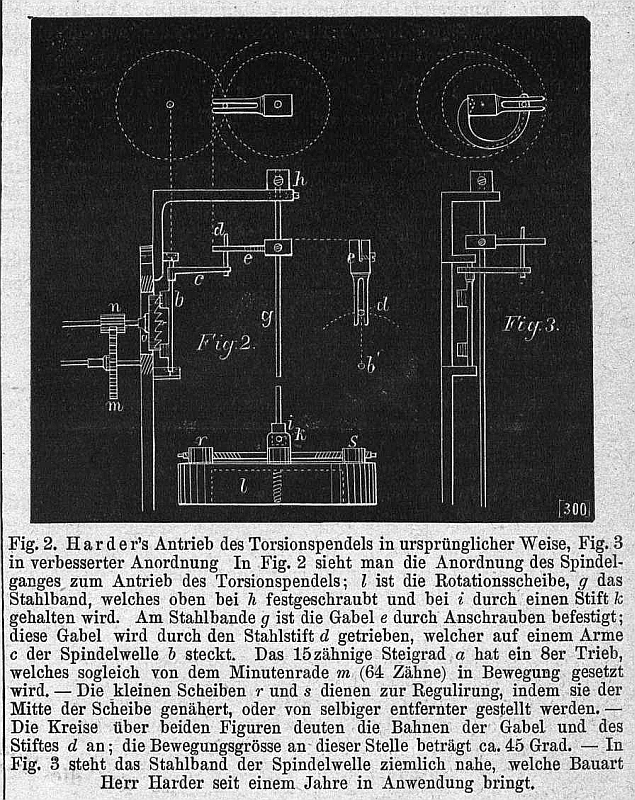

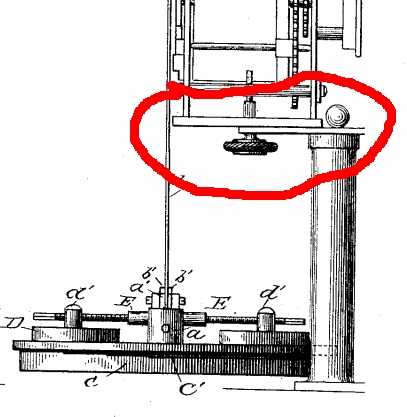

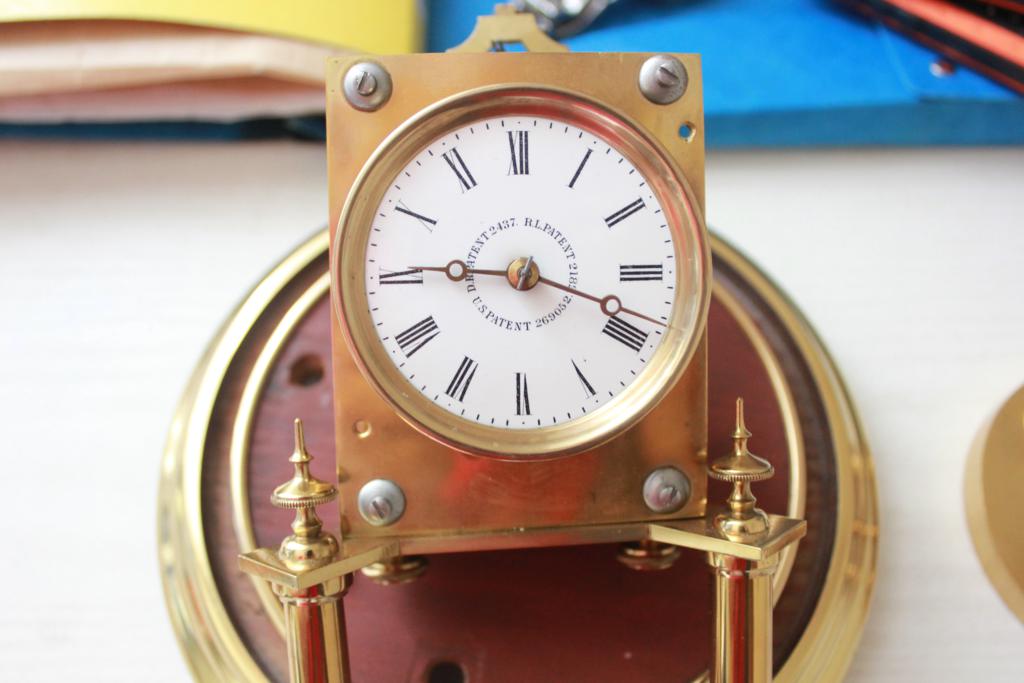

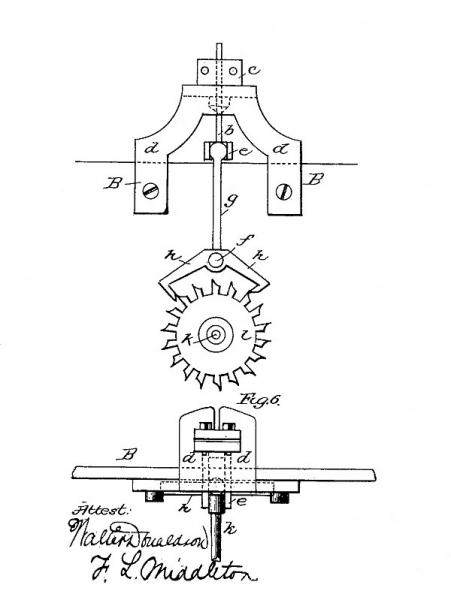

U.S Patent 269052 z 12 Grudnia 1882 roku dla Anton Harder za wychwyt Grahama do zegarow torsyjnym
R.L.P 2182 z 09 Maja z 1882 roku dla Anton Harder za wychwyt Grahama do zegarow torsyjnych
Privilegiums Urkunden nr 11611 und 2591 z 17.08.1880 A.Harder --- Monarchia austro-wegierska -czekamy na skan tego wniosku

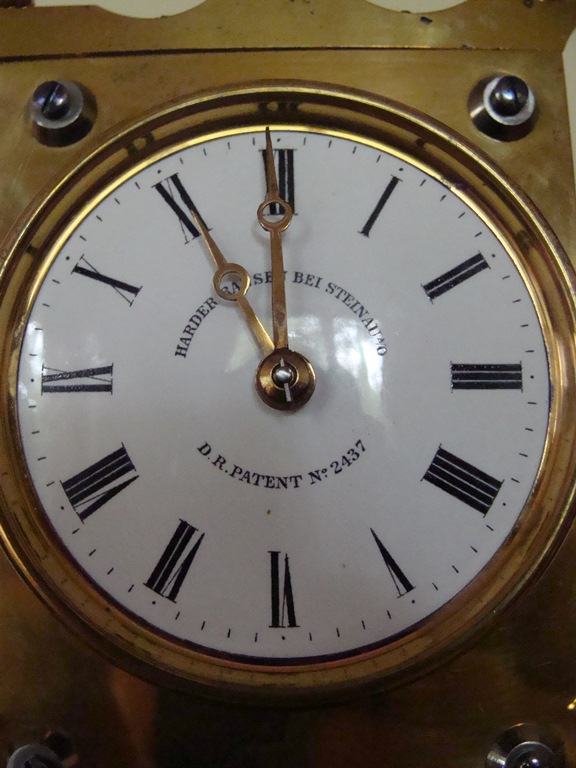

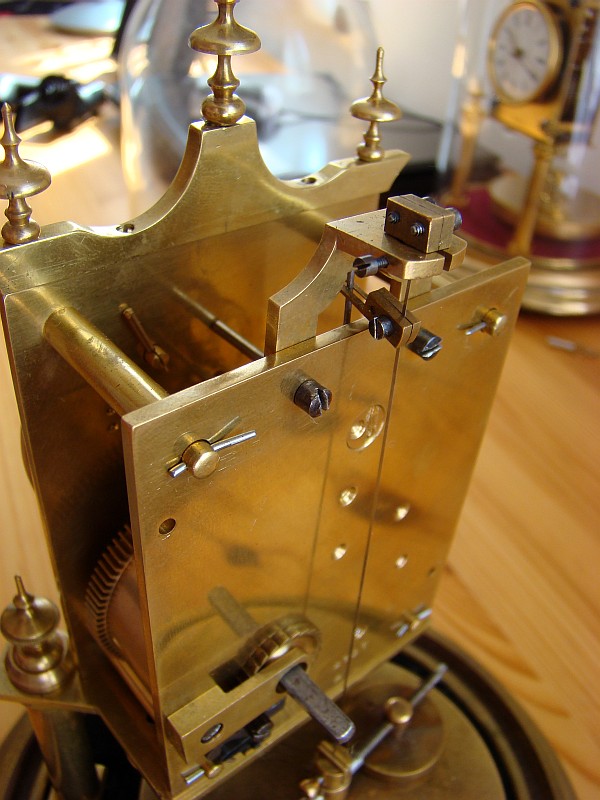

D.R.P. Nr. 2437; Geänderte Blattfederaufhängung A.Harder -przejety od Jehlina
'Illustriertes Patent-Blatt. 2. 1878, Juli - Dez.', Bild 292 von 466 | MDZ (digitale-sammlungen.de)
Illustriertes Patent-Blatt. 2. 1878, Juli - Dez.
-
Przez christopherjed
Pragnę przedstawić przyrząd który wykonałem zmęczony wielokrotnym wybudowywaniem wychwytu w celu ustawiania palet. Teraz regulacja palet trwa 1-2 minuty i po kilku próbach wychwyt pracuje prawidłowo. Wychwytu nie wyjmuję, regulacji dokonuję na zatrzymanym zegarze i od razu po regulacji mogę przeprowadzić korektę, jeżeli jest potrzebna. Być może taki przyrząd lub podobny istnieje, tylko ja, jako samouk o tym nie wiem. Do wysuwania lub wsuwania palet nie luzuję śrubek mocujących palety. Nacisk ramion pokonuje ten opór a użycie mosiądzu nie powoduje uszkodzeń palety. W przyrządzie zastosowałem śrubę M3, której skok wynosi 0,5 mm .Odległość między śrubą a mostkiem jest dwukrotnie większa od odległości mostek- cęgi, tak że 1 obrót śruby przesuwa paletę o 0,25 mm .Mostek jest do dolnej części przylutowany i przynitowany, w górnrj obrotowo. Sruba w dolnej części lużno na dwóch zablokowanych nakrętkach, w górnej części otwór pod śrubę podłużny i nakrętka mocowana w osłonce z blachy co zapewnia ruchliwość. Do wysuwania palet górną, nieco dłuższą część zakładam na górnączęść palety, a do wsuwania obracam przyrząd.
-
Przez pajabrava
Witajcie drodzy "Mistrzowie Czasu".
Nadzieję mam ,ze i tym razem nie zawiodę się licząc na Wasze wsparcie. Do brzegu zatem. Nabyłem taką sobie " Komę średnią" i ni czorta nie mogę jej ustawić. Spieszyła się okrutnie. . Doszedłem po kilku dniach do około 8 minut na godzinę i nic nie potrafię z tym dalej zrobić. Po kolei zmieniłem włos z 0,0036" na 0,0032, później 0,0030" . Wahadło ze stożkami ledwo się rusza. Jakieś 60 stopni. Regulacja wahadła maksymalnie rozkręcona na "S" ,włosa już dłuższego dać nie mogę, bo wahadło szoruje po podstawie. Próbowałem rozchylać widełki i zmieniać ich położenie na włosie. Bez skutku!!!. Nawet lekko odginałem pręt z ośki wychwytu mając nadzieję na zwiększenie amplitudy wahadła...... Opadły mi dziś o 3:00 i powieki i ręce. Co zatem????? Proszę jak najuprzejmiej zlitujcie się!!!. Czekam na rady. Dodaję fotki poglądowe
Marek Jacek
-
Przez Tomasz ZZ
Ostatni kupiłem zdekompletowany zegar elektryczny w formie roczniaka . Na tarczy napisy Silvoz oraz electric . Mechanizm zegara jest elektryczny zasilany baterią 1,5 V rozmiar R6 (AA). Chód mechanizmu zegara sterowany jest balansem z wychwytem kołkowym . Napęd mechanizmu realizowany jest przez ramie dźwigni z zapadkami oraz sprężynę wzdłużną naciąganą cyklicznie przez elektromagnes współpracujący ze zworą elektryczną. Mechanizm taki prawdopodobnie wykorzystywany był w różnych zegarach stojących i wiszących jednak nie ma na nim żadnych napisów wskazujących na to jaka forma go wykonała. W przedstawionym zegarze mechanizm ten został celowo zmieniony na użytek w " pseudoroczniaku" poprzez dodanie do jednej z wag dźwigni pręta mającego współpracować z przerzutnikiem włosa wahadła torsyjnego. Niestety w kupionym egzemplarzu nie ma przerzutnika , włosa ani wahadła. Jednakże za twierdzeniem, że mechanizm ten jest integralną częścią tego zegara wskazuje fakt, że tylna mosiężna płyta zegara posiada elementy służące do montowania zawieszki wahadła oraz śruby do montowania osłony włosy a w dolnej części podcięcie w które wchodzi bateria zasilające. Nie ma w niej natomiast otworów pod osie kół zębatych. Na tylnej płycie znajduje się sygnatura firmy KOMA . Czy ktoś wie jak w takim zegarze wyglądały brakujące elementy i jaki powinien być włos ? Jakiej firmy jest mechanizm ? Czy zegar jest efektem współpracy firm KOMA i Silvoz ?
-
Przez adamtychy
Witam.

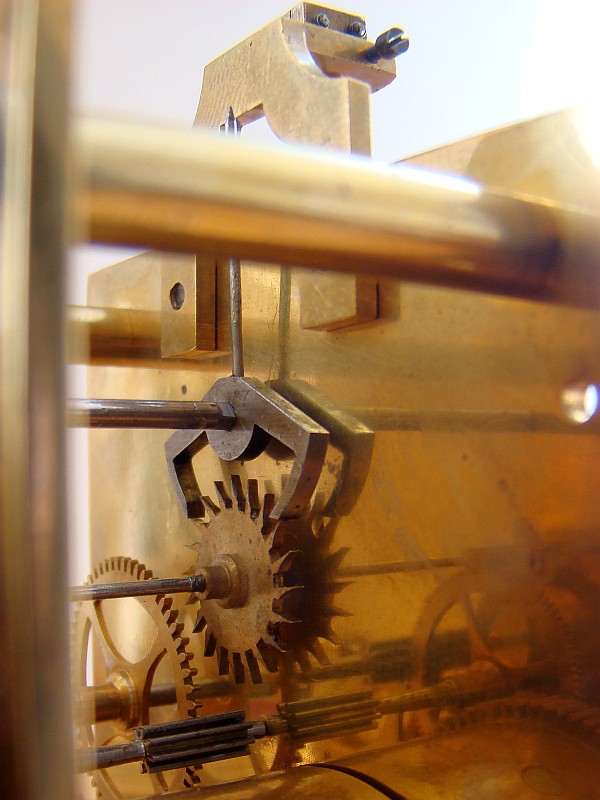

To mój pierwszy roczniak. Sprzedający w opisie aukcji zaznaczył, że po 15 minutach się zatrzymuje, ale pomyślałem, że wyczyszczenie i oliwa powinna go uruchomić. No i zrobiło się smutno, gdy po kilku dniach obserwacji zauważyłem, że kotwica minimalnie haczy o ząbki, co prawdopodobnie spowalnia wahadło i zegar się zatrzymuje. Proszę o poradę lub wskazówkę jak to skorygować jeżeli jest to przyczyną. Być może się mylę. Przesyłam parę zdjęć i z góry dziękuję.
Pozdrawiam,
Adam
-
