Casio-dział techniczny

[Marcin_1978 61]

Cześć G maniacy  zakupiłem części składowe do Dw-5030-1 chcę go samemu złożyć, będzie to moje pierwsze złożenie   czekam na części, a zakupiłem

kopertę, podkładkę mechanizmu, ramkę mechanizmu, uszczelkę, dekielek, wkręty, oglądałem na yt film Tomka Gołębiewskiego, on tam składa sobie kostkę, ale wspomina w tym filmie, że kostka, którą składa, a jest to GW-M5610BA-1JF, nie posiada tej ramki mechanizmu, i tutaj moje pytanie, ponieważ nie wiem jak na żywo wygląda ta ramka, czy będzie to skomplikowany proces złożenia tego wszystkiego do kupy? na filmie nie wydaje się to jakąś filozofią, o sprężynce mówi, że się trochę męczył, ale ktoś mu odpisał, że jest inny patent na zainstalowanie sprężynki. Czy porywam się z motyką na słońce?  będę wdzięczny za wszelkie rady

[TomG80 7636]

DW-5030-1 jest bardzo prosty do złożenia. Potrzebujesz poniższych elementów:

DW-5030C-1
- 10442309 CASE/CENTER ASS'Y (koperta)
- 10445666 MODULE/WITHOUT MOVEMENT (moduł)
- 10442288 CASING FRAME (ramka modułu)
- 10442289 CASING FRAME (ramka modułu)
- 10442284 BEZEL/RESIN (bezel)
- 10297179 SCREW (1H/5H/7H/11H) (wkręty bezela x4)
- 10442291 BAND/RESIN (pasek)
- 10445658 COVER/BACK ASS'Y (dekiel)
- 74209681 PACKING/O-RING (BACK) (uszczelka dekla)
- 74286516 SPRING ROD (teleskopy x2)

Nie ma tam żadnej specjalnej filozofii, składa się to, jak klocki Lego.

Odnośnie sprężynki w GW-M5610, który składałem na filmie: w tamtym momencie jeszcze nie wiedziałem, że tą sprężynkę dźwięku można po prostu wcisnąć w otwór i ona tam sama wskoczy i zatrzaśnie się na miejscu. No ale dzięki tej niewiedzy dowiedziałem się, jak się rozbiera i składa moduł.

[TomG80 7636]

Post zdublowany - do usunięcia.

[TomG80 7636]

Jakby kogoś interesowało, jak wymienić wyświetlacz w kostce GW-M5610 oraz w Mudmanie G-9300 / GW-9300, to zapraszam do zapoznania się z moimi filmami, gdzie krok po kroku pokazuję, co i jak:

Wymiana wyświetlacza w GW-M5610

Wymiana wyświetlacza w G-9300

[lemonln 435]

Jak facet powie, że zmieni wyświetlacz w zegarku to to zrobi, nie musi mu kobieta przypominać co 4 lata

Tyle czasu Baby G BG-6900-4 czekał na podmiankę. Fajny, lusterkowy LCD od BG-6900-7 dał mu nowe życie.

Żona bardzo zadowolona

Niestety fotka nie oddaje słabej czytelności różowego i dużo lepszej lusterkowego LCD, niemniej zmiana zdecydowanie na +



[MichalWPR 329]

Od jakiegoś czasu jestem w posiadaniu casio DW-7000. Ostatnio przyszło mi do głowy, że byłoby fajnie, gdyby zegarek mógł znowu pohulać w wodzie, do czego został zresztą stworzony. Nigdzie nie udało mi się jednak znaleźć uszczelek do tego modelu. Czy orientujecie się, czy zegarmistrz może je dorobić? A może wiecie, gdzie je dostanę?



Zegarka nie otwierałem, przy codziennym użytkowaniu wydaje się szczelny, więc nie chcę "męczyć" uszczelki, póki bateria jest OK.





[JAN89R 12]

Witam! Podpowiedzcie proszę, jak przy wymianie bezela w CASIO MTG-900DE się zachować. Jak zdjąć metalową ramkę i jak ja puźniej ?przykleić? na nowy bezel. I teraz tak patrzę sam bezel też mi wygląda na "solidnie" przylutowany do koperty....

[murcins 32779]

12 minut temu, JAN89R napisał(-a):

Witam! Podpowiedzcie proszę, jak przy wymianie bezela w CASIO MTG-900DE się zachować. Jak zdjąć metalową ramkę i jak ja puźniej ?przykleić? na nowy bezel. I teraz tak patrzę sam bezel też mi wygląda na "solidnie" przylutowany do koperty....

Nie jest łatwo  metalowy bezel z gumowego musisz jakoś podważyć i go zerwać, jest cieniutki woec można łatwo pokrzywić. Najlepiej najpierw ściągnij cały gumowy, później metalowy

Edited September 14, 2021 by murcins

[JAN89R 12]

a jak umieści metal na gumie - klejem? - jakim?

[murcins 32779]

52 minuty temu, JAN89R napisał(-a):

a jak umieści metal na gumie - klejem? - jakim?

On jest chyba na wcisk

[unadarek 3338]

11 godzin temu, JAN89R napisał(-a):

a jak umieści metal na gumie - klejem? - jakim?

kup cieniutką taśmę dwustronna 3M - są bardzo cieniutkie i  mocne albo klej ale klej to :





no chyba że jak Kolega pisze wyżej : na wcisk !!!

Edited September 15, 2021 by unadarek

[Emil/efa116 139]

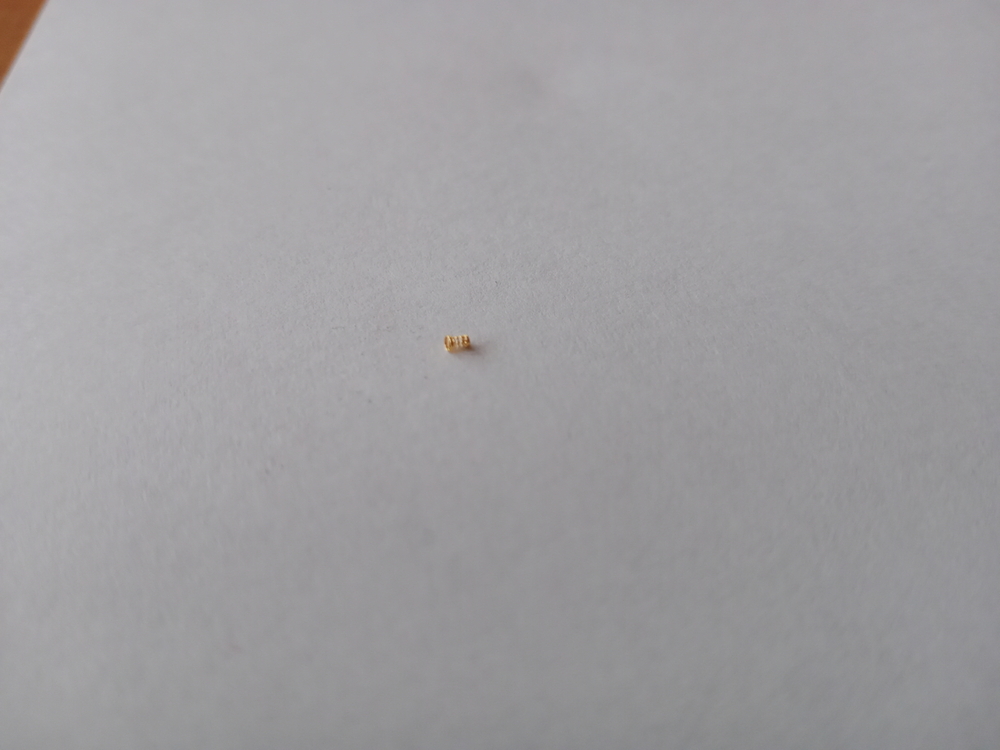

Dzień dobry wszystkim. Mam mały problem. Dziś postanowiłem zrobić konkretne czyszczenie swojego starego g2900 nr modułu 2548. Wszystko się prawie udało. Niestety z moimi zdolnościami i delikatnością kowala udało mi się zgubić dwie sprężynki od podświetlenia. Wie ktoś gdzie dostanę takie sprężynki, lub ewentualnie jakieś zamienniki które równie dobrze spełnią funkcje? Sprężynki które mnie uciekły wyglądały tak:

[unadarek 3338]

45 minut temu, Emil/efa116 napisał(-a):

Dzień dobry wszystkim. Mam mały problem. Dziś postanowiłem zrobić konkretne czyszczenie swojego starego g2900 nr modułu 2548. Wszystko się prawie udało. Niestety z moimi zdolnościami i delikatnością kowala udało mi się zgubić dwie sprężynki od podświetlenia. Wie ktoś gdzie dostanę takie sprężynki, lub ewentualnie jakieś zamienniki które równie dobrze spełnią funkcje? Sprężynki które mnie uciekły wyglądały tak:

magnes i szukaj !!!

[Iwan997 2]

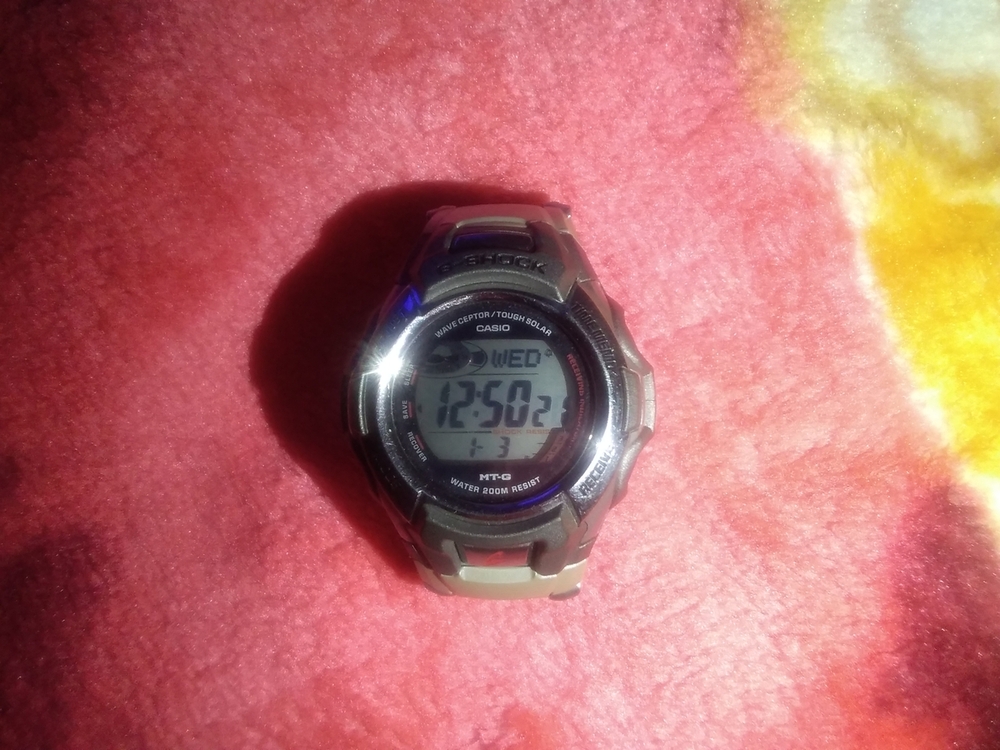

Witam drodzy forumowicze forumowiczki. Nie mogę znaleźć informacji czy Mtg 900 wyposażony w moduł 2638 będzie się w Polsce synchronizował z nadajnikiem z Niemiec lub Anglii. A jeśli tak to jak ustawić częstotliwości w "trybie diagnostycznym"? Z góry dziękuję za sugestie.

[murcins 32779]

43 minuty temu, Iwan997 napisał(-a):

Witam drodzy forumowicze forumowiczki. Nie mogę znaleźć informacji czy Mtg 900 wyposażony w moduł 2638 będzie się w Polsce synchronizował z nadajnikiem z Niemiec lub Anglii. A jeśli tak to jak ustawić częstotliwości w "trybie diagnostycznym"? Z góry dziękuję za sugestie.

Niestety nie będzie odbierał. Tylko Ameryka.

[Iwan997 2]

Rozumiem.... Ale co w takim razie ustawia się w menu gdzie mamy wybór  U60   J40  J60? Z tego co przeczytałem to wybór częstotliwości sygnału.

[unadarek 3338]

39 minut temu, Iwan997 napisał(-a):

Rozumiem.... Ale co w takim razie ustawia się w menu gdzie mamy wybór  U60   J40  J60? Z tego co przeczytałem to wybór częstotliwości sygnału.

u nas odbiera DCF77 - podejrzewam że to u60 to USA a J40 i J60 to Japonia

Edited October 21, 2021 by unadarek

[murcins 32779]

36 minut temu, Iwan997 napisał(-a):

Rozumiem.... Ale co w takim razie ustawia się w menu gdzie mamy wybór  U60   J40  J60? Z tego co przeczytałem to wybór częstotliwości sygnału.

Tak ale tylko dla lokalizacji które kolega wyżej napisał

[Iwan997 2]

Dziękuję za odpowiedzi. Szkoda bo to najlepsza funkcja tego zegarka.

[TomG80 7636]

Dziękuję za odpowiedzi. Szkoda bo to najlepsza funkcja tego zegarka.

Można pokusić się o wymianę modułu na wersję europejską, ale to raczej nie są tanie rzeczy i w tak leciwym zegarku będzie to generalnie nieopłacalne.

[Iwan997 2]

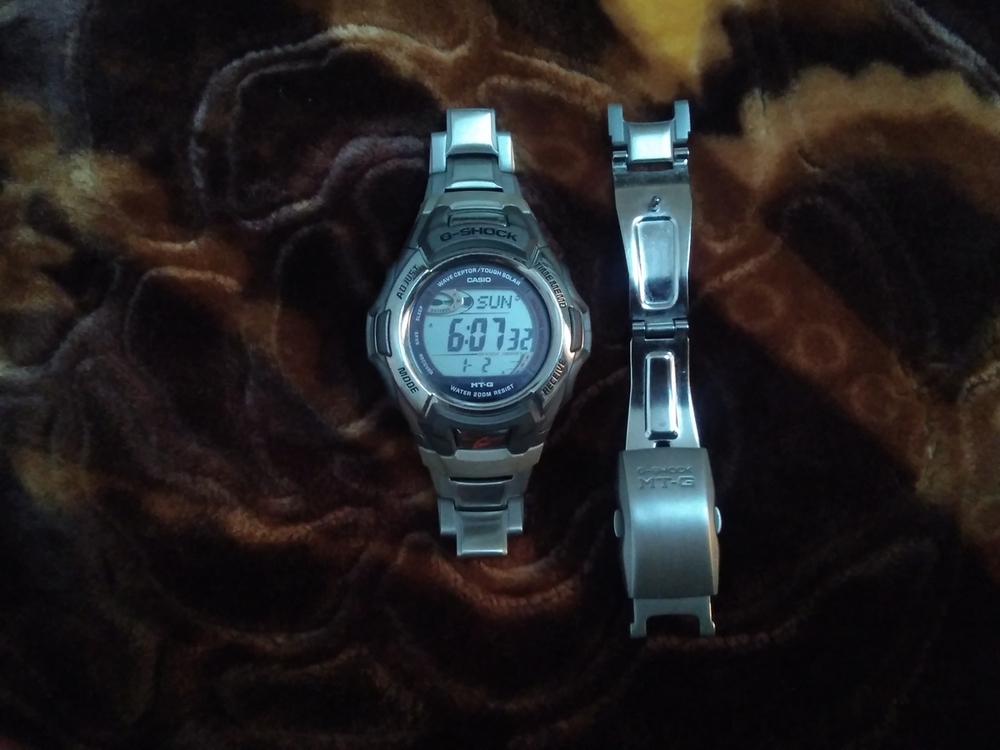

Tak jak kolega wyżej napisał. To bardzo "budżetowy" projekt zegarek kupiony za 7$, stan super dlatego chcę go poskładać. Nie wiem czy to odpowiedni dział ale zapytam, czy ktoś ma na zbyciu taką bransoletę? Może być uszkoszona, potrzebuję tylko 5 ogniw (tych którymi reguluje się długość).

[murcins 32779]

58 minut temu, Iwan997 napisał(-a):

Tak jak kolega wyżej napisał. To bardzo "budżetowy" projekt zegarek kupiony za 7$, stan super dlatego chcę go poskładać. Nie wiem czy to odpowiedni dział ale zapytam, czy ktoś ma na zbyciu taką bransoletę? Może być uszkoszona, potrzebuję tylko 5 ogniw (tych którymi reguluje się długość).

Wiem, że ma być budżetowo ale jakby co to masz cała nowa na allegro za 140pln.

[GitBit 628]

Siemanko, odkopię trochę temat bo nie mogę się dokopać do info a gdzieś napewno było to poruszane kilka lat temu.. Mianowicie czy przyciski od GW-5000 pasuję do DW-5030?

[kiero1 0]

Witam Wszystkich, to mój pierwszy wpis na forum. Mam problem z wyświetlaczem w moim Casio AW-600.Moduł  QW- 373-01.Wyświetlacz coraz słabiej świeci. czy któryś z forumowiczów może wymieniał wyświetlacz ( o ile jest to możliwe), może ktoś zna osobę , która mogła by to zrobić. Szkoda mi tego zegarka, jest ze mną ponad 30 lat.

[aztec 6]

Panowie gdzie znajdę katalog online z numerami części do G?

Znalazłem tylko casiopart.com z numerami ale bez zdjęć i pacparts.com ze zdjęciami ale z jakimiś innymi numerami części.
