LeM51

Składaki

Recommended Posts

Ursapharm (koperta mosiężna chromowana 38 mm o grubości 9mm, pasek kauczukowy, WR 3).

Wymieniony kaliber (no name na Myota), wskazówki i szlufka paska.

post-107409-0-57645600-1545167279_thumb.jpgpost-107409-0-26096400-1545167535_thumb.jpgpost-107409-0-94488300-1545167563_thumb.jpg

Share this post


Link to post
Share on other sites

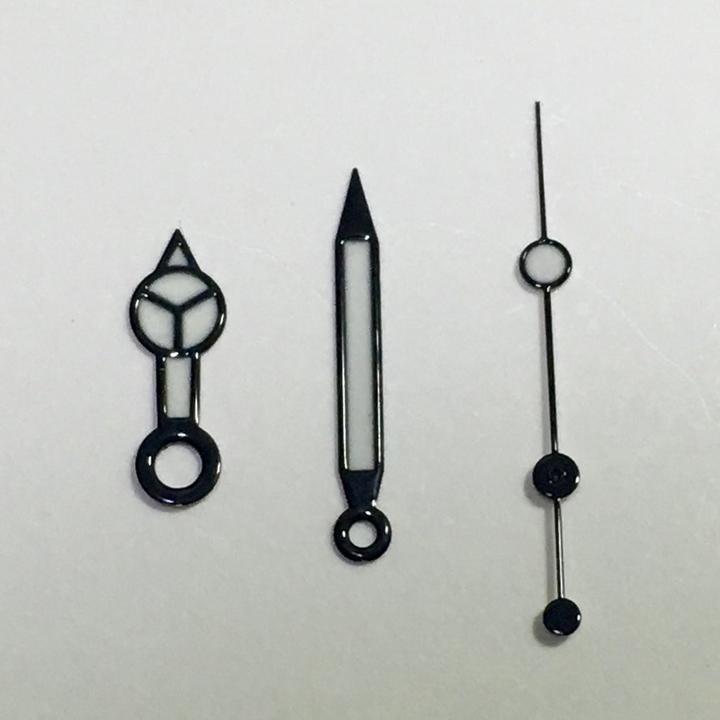

Wskazówki wzoru "Mercedes", autorstwo pierwowzoru należy do Rolexa.

Nic nie wiadomo, aby ten wzór wskazówek miał cokolwiek wspólnego z samochodami Mercedes-Benz firmy Daimler AG.


Share this post


Link to post
Share on other sites

Nie był bym tego taki pewien, takie wskazówki (lub łudząco podobne) były w zegarkach kieszonkowych pod koniec 19 wieku, i w pierwszych narecznych jeszcze przed powstaniem firmy Rolex.


Pozdrawiam, Marek

Share this post


Link to post
Share on other sites

Nie był bym tego taki pewien, takie wskazówki (lub łudząco podobne) były w zegarkach kieszonkowych pod koniec 19 wieku, i w pierwszych narecznych jeszcze przed powstaniem firmy Rolex.



1914:



Pozdrawiam

Piotr





Share this post


Link to post
Share on other sites

Dokładnie, tego Borgela miałem na myśli.







I jeszcze


To 1916, rok po powstaniu Rolex

Edited by Master Yoda

Pozdrawiam, Marek

Share this post


Link to post
Share on other sites

Eterna, 1910:




Chyba już wystarczy...


Pozdrawiam

Piotr





Share this post


Link to post
Share on other sites

Nie był bym tego taki pewien, takie wskazówki (lub łudząco podobne) były w zegarkach kieszonkowych pod koniec 19 wieku, i w pierwszych narecznych jeszcze przed powstaniem firmy Rolex.

Tak wskazówki "Mercedes" są podobne do wskazówek "Katedra".

Share this post


Link to post
Share on other sites

W prezentowanym przez Kolegę zegarku są wskazówki wzoru "Katedra":


Być może projektant wskazówek "Mercedes" wzorował się wzorze "Katedra": Rolex zaprezentował wskazówki "Mercedes" w 1948 roku, o ile dobrze pamiętam. Wskazówki "Katedra" - klasyczne w zegarkach wojskowych - są co najmniej o wiek starsze, montowane były już około połowy XIX wieku (nie od początku XX wieku).

Share this post


Link to post
Share on other sites

W prezentowanym przez Kolegę zegarku są wskazówki wzoru "Katedra":

attachicon.gifWskazówkiKatedra.jpg... są co najmniej o wiek starsze, montowane były już około połowy XIX wieku (nie od początku XX wieku).



Pisałem o tym wczoraj :)

... takie wskazówki (lub łudząco podobne) były w zegarkach kieszonkowych pod koniec 19 wieku...



...

Być może projektant wskazówek "Mercedes" wzorował się wzorze "Katedra": Rolex zaprezentował wskazówki "Mercedes" w 1948 roku

To raczej oczywiste że się "wzorował", niewiele się różnią.



Ale cała sprawa to rzecz drugo, lub nawet trzeciorzędna.

Miłego :)

Edited by Master Yoda

Pozdrawiam, Marek

Share this post


Link to post
Share on other sites

Pisałem o tym wczoraj :)





To raczej oczywiste że się "wzorował", niewiele się różnią.



Ale cała sprawa to rzecz drugo, lub nawet trzeciorzędna.

Miłego :)

O wzorach wskazówek na polskich stronach jest niewiele. Znana mi jest tylko notka Władysława Mellera:

"...przy przedstawianiu urządzenia wskazującego warto kilka słów napisać o wskazówkach, w aspekcie możliwości przeprowadzenia dla nich systematyki wynikającej z ich wyglądu. Próbę takiej systematyki przedstawili luminarze polskiego zegarmistrzostwa, bracia zakonni z Niepokalanowa – Aleksander Podwapiński i Bernard Bartnik w wydanym w roku 1956, VI tomie Zegarmistrzostwa."



Pozdrawiam

Leon Miklosik

Share this post


Link to post
Share on other sites

Zbyt wiele tam nie pokazano:



W prezentowanym przez Kolegę zegarku są wskazówki wzoru "Katedra":


Być może projektant wskazówek "Mercedes" wzorował się wzorze "Katedra": Rolex zaprezentował wskazówki "Mercedes" w 1948 roku, o ile dobrze pamiętam. Wskazówki "Katedra" - klasyczne w zegarkach wojskowych - są co najmniej o wiek starsze, montowane były już około połowy XIX wieku (nie od początku XX wieku).



Chętnie bym zobaczył te zegarki z połowy XIX wieku z takimi wskazówkami. Załącz ilustracje.


Pozdrawiam

Piotr





Share this post


Link to post
Share on other sites

Zbyt wiele tam nie pokazano:

attachicon.gifImage 1.jpg



Chętnie bym zobaczył te zegarki z połowy XIX wieku z takimi wskazówkami. Załącz ilustracje.

Masz rację, Kolego! Wskazówki "Katedra" pojawiają się dopiero z odkryciem promieniotwórczości - na początku XX wieku - wraz z farbą luminescencyjną (początkowo radową, promieniotwórczą) i rozpowszechniły się podczas I Wojny Światowej, gdyż na froncie szybko zorientowano się, że chronią przed snajperami, jako że nie trzeba zapalać światła, aby odczytać czas na zegarku.


Share this post


Link to post
Share on other sites

Dokładnie. O ile luminescencyjne tarcze zaczęto stosować pod koniec lat 80 XIX wieku, to jednak przełom nastąpił po odkryciu radu. Rad do zegarmistrzostwa wprowadził m. innymi Arthur Junghans koło roku 1908. Początkowo stosowano go w tarczach i wskazówkach budzików, później w zegarkach.

Tutaj ogłoszenie z 1910 roku, wprowadzono już świecące cyfry, nie tylko punkty:


Farby z radem były dość kruche. Łatwo odpadały z dużych powierzchni. I dlatego jak sądzę wprowadzono wskazówki typu katedralnego.

Edited by tarant

Pozdrawiam

Piotr





Share this post


Link to post
Share on other sites

Żeby jeszcze pociągnąć ten off topic, warto wspomnieć o ofiarach tych nieszczęsnych świecących zegarków:



https://video.wp.pl/i,radowe-dziewczyny-nieswiadomie-szly-na-smierc-w-meczarniach,mid,2032905,cid,2303650,klip.html



https://michalstraczek.fotoblogia.pl/7100,radium-girls


Pozdrawiam

Piotr





Share this post


Link to post
Share on other sites

Co do nazw wskazówek, to mam skan w którym katedralnymi nazywa się inne, a te mają bardziej "swojską" nazwę.. :)


Share this post


Link to post
Share on other sites

Co do nazw wskazówek, to mam skan w którym katedralnymi nazywa się inne, a te mają bardziej "swojską" nazwę.. :)


Kiedy powstawały wskazówki "Katedra" było tak: <Kształt tych wskazówek  po szwajcarsku/francusku to „poire squelette” (wymowa: „skelette"), tj. gruszka szkieletowa, ze względu na wybrzuszenie w kształcie gruszki na wskazówce godzinowej. Często nazywane są wskazówkami „katedralnymi" ponieważ wyglądają trochę jak ołowiane i witrażowe okna. Ten styl był określany w ówczesnych katalogach producentów jako „Luminous” lub często po prostu „Radium”>

Share this post


Link to post
Share on other sites

Świetny temat i ciekawa dygresja. Zaraz sprawdzę na załączonych przez Was obrazkach jakiego typu wskazówek użyłem w moich dwóch składakach.




Share this post


Link to post
Share on other sites

Świetny temat i ciekawa dygresja. Zaraz sprawdzę na załączonych przez Was obrazkach jakiego typu wskazówek użyłem w moich dwóch składakach.

Po lewej szkieletowe, po prawej liściowe. Czy można poznać szczegółowiej te składaki?

Share this post


Link to post
Share on other sites
W dniu 20.03.2020 o 17:02, LeM51 napisał:

Po lewej szkieletowe, po prawej liściowe. Czy można poznać szczegółowiej te składaki?


Cześć, przepraszam za brak odpowiedzi, nie zaglądałem tu dłuższy czas.
Mam w swojej galerii dodatkowe zdjęcia, zapraszam. Składaki są na Unitasach 6497/98. 6498 pochodzi z rozbiórki jakiejś kieszonki, natomiast 6497 był zakupiony jako nowy. Koperty, tarcze i wskazówki również ściągnięte z ebay od sprzedawców w Szwajcarii (obie koperty, jasna tarcza i wskazówki szkieletowe) oraz Niemiec (ciemna tarcza i wskazówki liściowe). Średnica obu kopert to 44 mm.

Share this post


Link to post
Share on other sites

a pamięta kolega może jaki jest rozstaw osi sekundowej i głównej w 6497?

Share this post


Link to post
Share on other sites

Niestety nie pamiętam. Nie mierzyłem tego. Kupiłem gotowe dedykowane tarcze. Zaglądam do pdf'a serwisowego ETA i widzę, że nie ma tego wymiaru.

Share this post


Link to post
Share on other sites
W dniu 21.11.2020 o 16:20, krywoj75 napisał:

a pamięta kolega może jaki jest rozstaw osi sekundowej i głównej w 6497?

Znalazłem w sieci bardzo niewyraźny rysunek, z którego wydaje się, że ten wymiar to 10,25 mm. Spróbowałem to, na tyle na ile można suwmiarką, zmierzyć na tarczy, która mi się zresztowała po tym montażu. Także chyba mogę napisać, że to jest 10,25 +/- 0,05 mm. ;)

Share this post


Link to post
Share on other sites
