Jaki mechanizm mam poszukiwać , budowa zegara

[mkl1 14841]

zmierzyłbym wg  mechanizmu z  #46

 Reszta to sztywność i osiowość  przedniej i tylnej płyty..



[kagiva 10]

Płyty z nierdzewki mają stabilność przy minimum 4mm.

Odradzałbym stosowanie łożysk ślizgowych z mosiądzu a zastosowałbym je z brązu - lepsza samosmarowność.

W brązach jako dodatek stopowy stosowany jest ołów a on jest z natury bardziej "śliski" niż cynk, który ma grube ziarno.



Blachy wiercić parami to daje pewność osiowości , lub na obrabiarce numerycznej, wtedy masz zapewnione że nic nie będzie "przekoszone".



Dojdzie jeszcze odległość osi i jestem ciekawy kto to policzy przy kołach zębatych, które nie mają znormalizowanego modułu.



Edytowane 21 Sierpnia 2020 przez kagiva

[motoolo 136]

Dzięki z info



Myślę że z odległościami osi nie powinno być problemu bo mam płyty z mechanizmu który chcę wykorzystać i z niego można wziąć wymiary

[kagiva 10]

Tylko pytanie czy te otwory są okrągłe lub już owalne.

Moim zdaniem szkoda kasy i czasu na budowę od podstaw.

Lecz to moje subiektywne odczucie.

[motoolo 136]

Tutaj na 90 % pokazywanych zegarów szkoda kasy ale nie dla takich miłośników jacy są na tym forum



[mkl1 14841]

6 godzin temu, motoolo napisał:



Myślę że z odległościami osi nie powinno być problemu bo mam płyty z mechanizmu który chcę wykorzystać i z niego można wziąć wymiary

 Wystarczy wziąść cyrkiel i przenieść.

 Tylko do cyrkla dorobić nową igłe = stożek, któy wpasuje się idealnie w otwory ( mniejsze , lub większej średnicy..a nawet "owalne"



[Yodek 2540]

Godzinę temu, motoolo napisał:

Tutaj na 90 % pokazywanych zegarów szkoda kasy ale nie dla takich miłośników jacy są na tym forum



Motoolo - Twoja sentencja wymiata 😂😄🖐️

[mkl1 14841]

1 godzinę temu, kagiva napisał:

Moim zdaniem szkoda kasy i czasu na budowę od podstaw.

 Zależy co  kto lubi....

Może czasami warto spróbować swych sił, by cos sobie zrobić prawie od podstaw?

 Przecież to będzie raczej niepowtarzalny zegar... a to  chodzi..



[LESKOS 3338]

No tak , ale powiem wam, że nie wydaje mi się aby na bazie takich podstaw można zbudować sobie tak niepowtarzalny ( w sensie zegarmistrzowskim) zegar.

Co cenimy w zegarze ?

Dla mnie liczy się jakość wykonania i jakość pracy włożonej w to wykonanie. Do tego jakość zastosowanych rozwiązań i jakość materiałów. To się przenosi na jakość wskazania zegara dokładność chodu jak i samą jakość pracy (parafrazując - są zegary-traktory i są zegary-16V Ferrari ) . Celowo użyłem wielokrotnie słowa JAKOŚĆ - bo to dla mnie synonim nieodzownie połączony z marką dobrego zegara.  Zatem budowa zegara - tak, jak najbardziej dla samego zdobywania  wiedzy i praktyki /doświadczenia a i zabawy. Ale przypominać to będzie raczej pracę terminującego ucznia lub czeladnika, a nie zegar na miarę zegarmistrza. Może nie jestem zbyt  odważny, ale wydaje mi się że to trochę trudne zadanie zbudować zegar, nawet na bazie gotowych części, który będzie na miarę naszych marzeń.  No tak ale ktoś powie - od czegoś trzeba zacząć i tu się zgadzam 👍.

Będę z ciekawością śledził wasze postępy o ile nie będziecie używać kopiarki CNC do budowy Strassera 😀

[mkl1 14841]

26 minut temu, LESKOS napisał:

Ale przypominać to będzie raczej pracę terminującego ucznia lub czeladnika, a nie zegar na miarę zegarmistrza.

A może o to chodzi???

By się jednak nie ośmieszac,  i jeżeli zacznę to będę to robił sam w zaciszu, nie chwaląc się tym.

 Bo i po co?

 Nie jestem zegarmistrzem i nie będę nim nigdy.

( uczniem, czy czeladnikiem też nie... )

[kagiva 10]

Nikt nikomu nie zabroni się spełniać w danej dziedzinie. Tylko pytanie czy budowa zegara od podstaw ma jakikolwiek sens poza sztuką dla sztuki ?

Co do obrabiarek CNC to nie wyobrażam sobie by szukać punktów osi cyrklem. Więc skoro są to trzeba z nich korzystać.

Dokładność rozstawu osi to podstawa przy tak małych modułach kół zębatych, 0,2mm to albo zakleszczenie kół lub ich szybkie wyłamywanie.

Piszę to z doświadczenia pracy na CNC od 27 lat.



[tarant 4606]

Potem wyjdzie coś takiego, a po stu latach ludzie nie będą mogli się nadziwić:



Aczkolwiek tez powstał z wykorzystaniem gotowych elementów. Np. elementy mechanizmu bicia są bardzo eleganckie.

[LESKOS 3338]

😉  no ta bene - mechanizm pojawił się już na alledrogo i ma jednego licytanta.

Najbardziej rozbawiła mnie krótka informacja zawarta w aukcji ...😂

Ps mamy tu paru kolegów budujących zegary i to astronomiczne miesięczne - co nie jest łatwym zadaniem . Nie słyszałem natomiast aby używali CNC do wyznaczania osi zegara w płytach. No ale może się nie znam . Ciekawe czy Strasser używał 😉  (oczywiście żartuję sobie - wybaczcie).

Mam ogromny szacunek dla zdolności manualno-inżynierskich ludzkich rąk.

Edytowane 22 Sierpnia 2020 przez LESKOS

[PM1122 1682]

53 minuty temu, kagiva napisał:

Nikt nikomu nie zabroni się spełniać w danej dziedzinie. Tylko pytanie czy budowa zegara od podstaw ma jakikolwiek sens poza sztuką dla sztuki ?

Co do obrabiarek CNC to nie wyobrażam sobie by szukać punktów osi cyrklem. Więc skoro są to trzeba z nich korzystać.

Dokładność rozstawu osi to podstawa przy tak małych modułach kół zębatych, 0,2mm to albo zakleszczenie kół lub ich szybkie wyłamywanie.

Piszę to z doświadczenia pracy na CNC od 27 lat.



No i co z tego , że CNC ....... dokładność , rozstawy - owszem ! ....  Ale i tak trzeba te rozstawy pomierzyć , policzyć   Tu nie ma gotowego programu , więc i tak głowa musi pomyśleć . Więc , jeśli masz doświadczenie , to doskonale o tym wiesz

[JASI 1061]

44 minuty temu, LESKOS napisał:

- mechanizm pojawił się już na alledrogo

Sam mechanizm tak, ale tarcza, środek tarczy i mocowanie, są już inne...

Pozdrawiam Jacek

[PM1122 1682]

4 minuty temu, JASI napisał:

Sam mechanizm tak, ale tarcza, środek tarczy i mocowanie, są już inne...

Pozdrawiam Jacek

Czyli trwa rozczłonkowywanie . Poczekamy , to niedługo będą mechanizmy rozłożone na części i po jednym trybiku na All.... , bo to może się bardziej opłacać

[tarant 4606]

Podajcie numer aukcji, nie mogę znależć...

[JASI 1061]

A można...

9615048204

[LESKOS 3338]

ciekawe , porcelanka chyba nowa a reszta ?



Edytowane 22 Sierpnia 2020 przez LESKOS

[tarant 4606]

It's alive! And  evolving 😲

Transformuje w sprężynowy



[motoolo 136]

Zdaje sobie sprawę że to co chcę wykonać jest bardzo dalekie od zegarmistrzostwa.

Robię to dla własnego widzimisię , oderwania od życia codziennego , możliwe że nigdy nie ukończę tego projektu.

Postępu z prac raczej nie będę prezentować bo i chwalić się nie będzie czym.

A z powodu braku czasu całość będzie pewno trwała miesiącami jak nie latami......



Co do ustalania odległości pomiędzy osiami ........ od 4:20





 Polecam zobaczyć filmy tego pana , ja pół roku temu poświęciłem sobotni wieczór i większość niedzieli i zobaczyłem wszystkie z tego kanału. dot budowy zegara jak i narzędzi.

Jak dla mnie warto było ,



Edytowane 23 Sierpnia 2020 przez motoolo

[LESKOS 3338]

Przede wszystkim dla ciekawych narzędzi . A robota jest tak pokazana, że sprawia wrażenie zbierania grzybów lesie 😂 , spacerek - jak kiedyś u Adama Słodowego ...

Czasami sięgam też tu ... ale to bardziej dla pomysłów "jak to zrobić"

 https://www.youtube.com/channel/UCWmjQ4RosGuJvivB73YedFw/videos

[kagiva 10]

Najlepszy jest ostatni odcinek - 1000 godzin w 12 minut.

[jerzy1234 43]

Witam i jak prace z nowym mechanizmem

[motoolo 136]

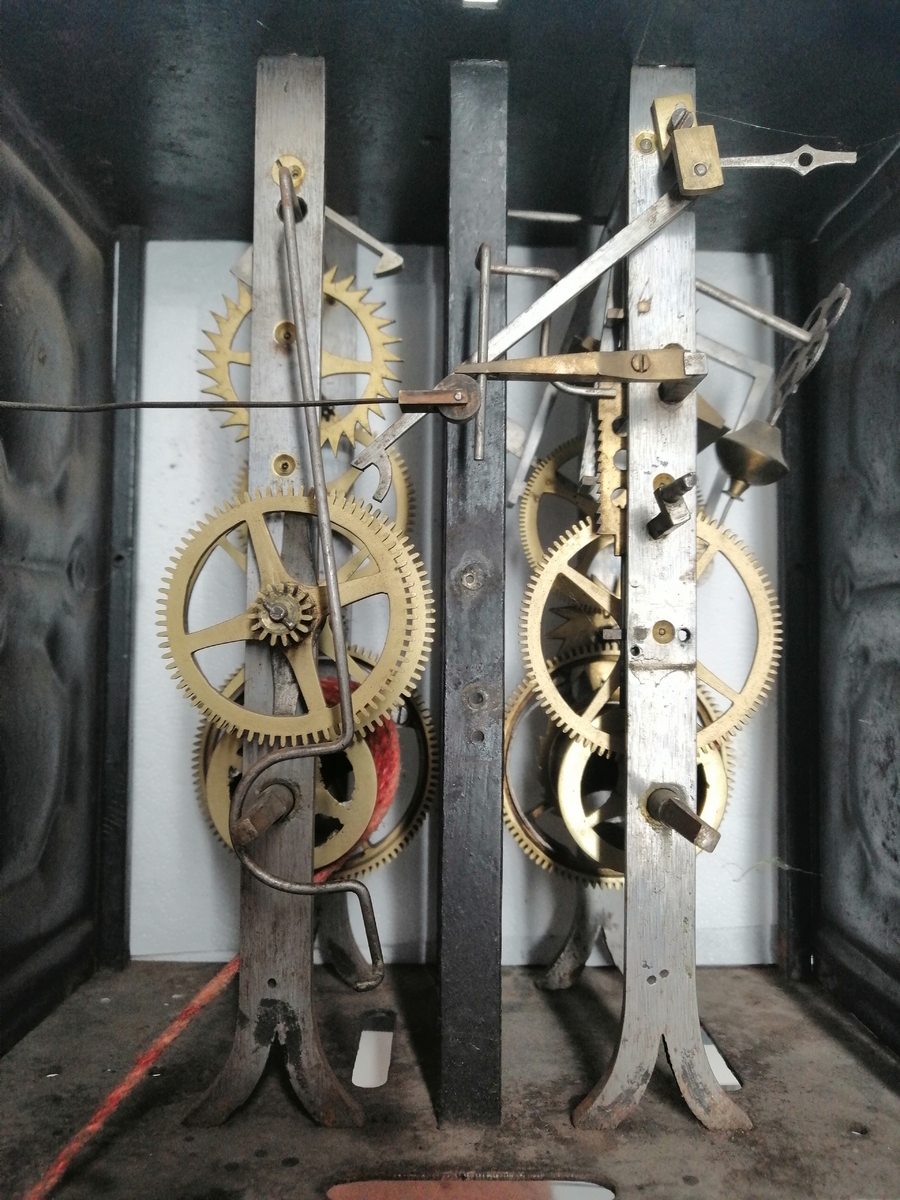

Wczoraj odebrałem paczkę z mechanizmem od "forumowego kuriera" 😃

Paczka przeszła pozytywną kocią kontrolę

A ja zabrałem się do rozbiórki  przemyśleń i nauki........
