Yahagi

FMS vs RSM vs FWU - stare mechanizmy

Recommended Posts

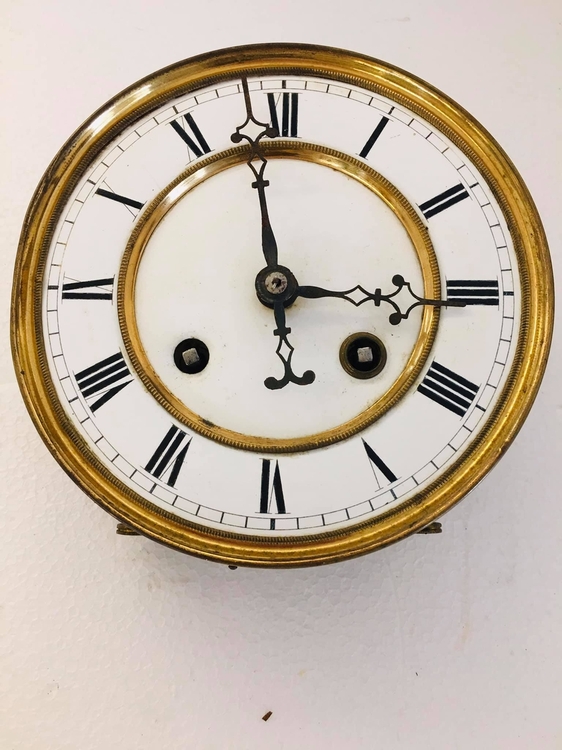

Taki się pojawił na FB.
Podejrzenie, że to może być Amann

Mechanizm bardzo podobny do mojego.


Tym razem nr 6 na płycie. Zdjęcia za zgodą posiadacza.



246223579_615447372795492_3183644364439909599_n.thumb.jpg.72c5f28a14312d7bca0c98e300c53437.jpg

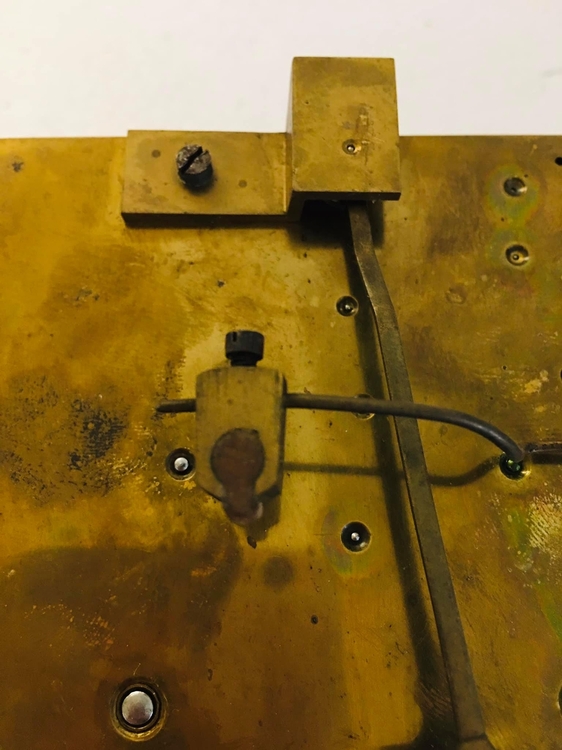

246454899_615447409462155_3919726870147050435_n.thumb.jpg.125f62aa187aac0f66689d4d35dc2fdd.jpg

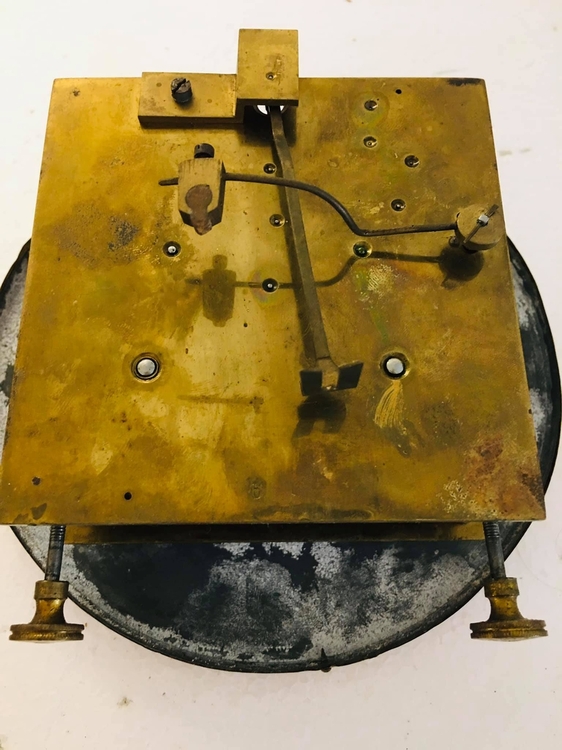

246180862_615447559462140_3370035400495757947_n.thumb.jpg.792b0fba4d30cd7430b8278aff55aa2e.jpg

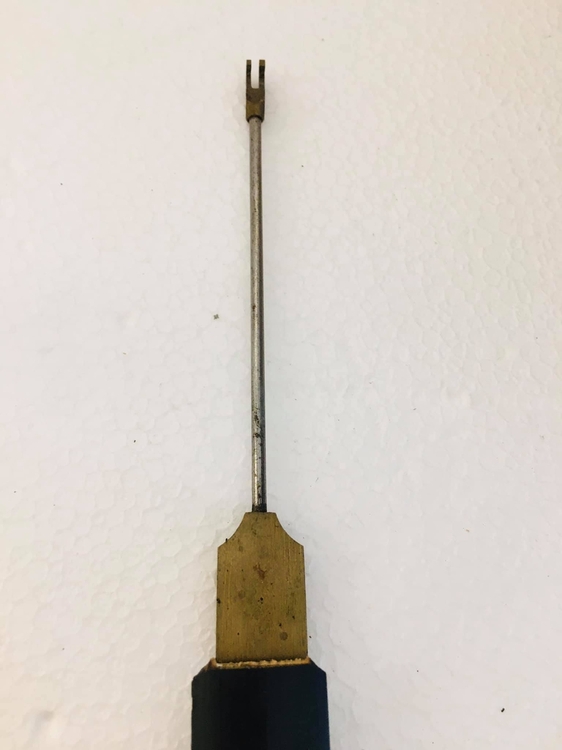

246481431_615447449462151_8500837054433668401_n.thumb.jpg.95c76afd598453a999041e041c5b7642.jpg

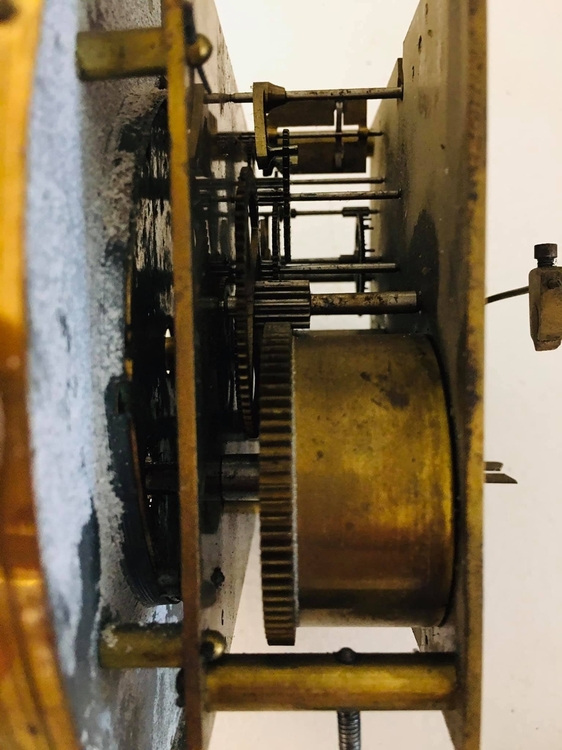

246173392_615447646128798_2964950215687721003_n.thumb.jpg.cb46672737b3d684480a88545cc4b324.jpg

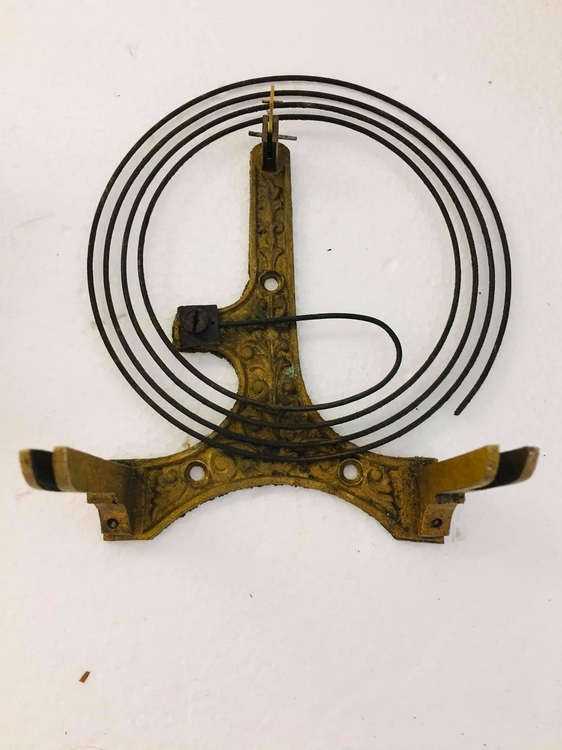

246151270_615447596128803_2448492553233725945_n.thumb.jpg.7947ce15c76df58c87f3af88225b352d.jpg

246142403_615447682795461_5556218726090585834_n.thumb.jpg.540636367bf5d0dd5e6d2dcaf51cf491.jpg

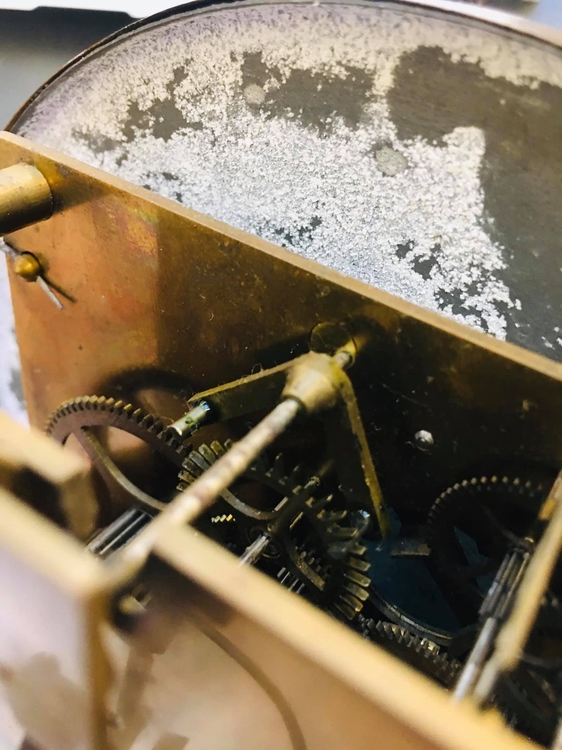

Zdjęcie z wychwytem specjalnie zostawiłem na koniec. Też Brocot, ale akurat kotwica jest 'z drugiej strony'. Za to widać w przedniej płycie charakterystyczny otwór.

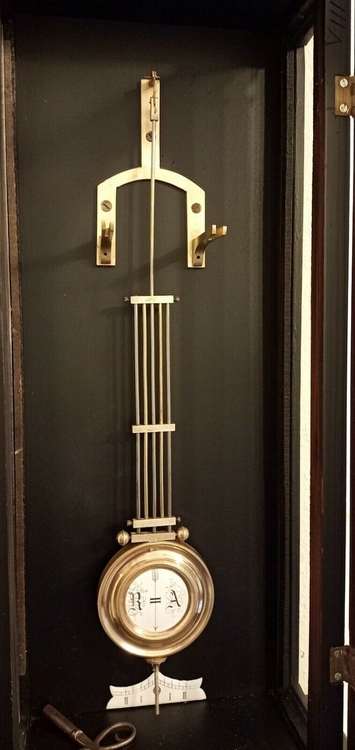

Dodatkowo mostek nie ma nacięcia. Tył - identyczny. Wieszak - chyba muszę go poszukać... wydaje mi się, że taki był. Wahadło się zgadza.
Zgrałem do archiwum i odkładam. Może coś za jakiś czas z tego wyniknie.

Share this post


Link to post
Share on other sites

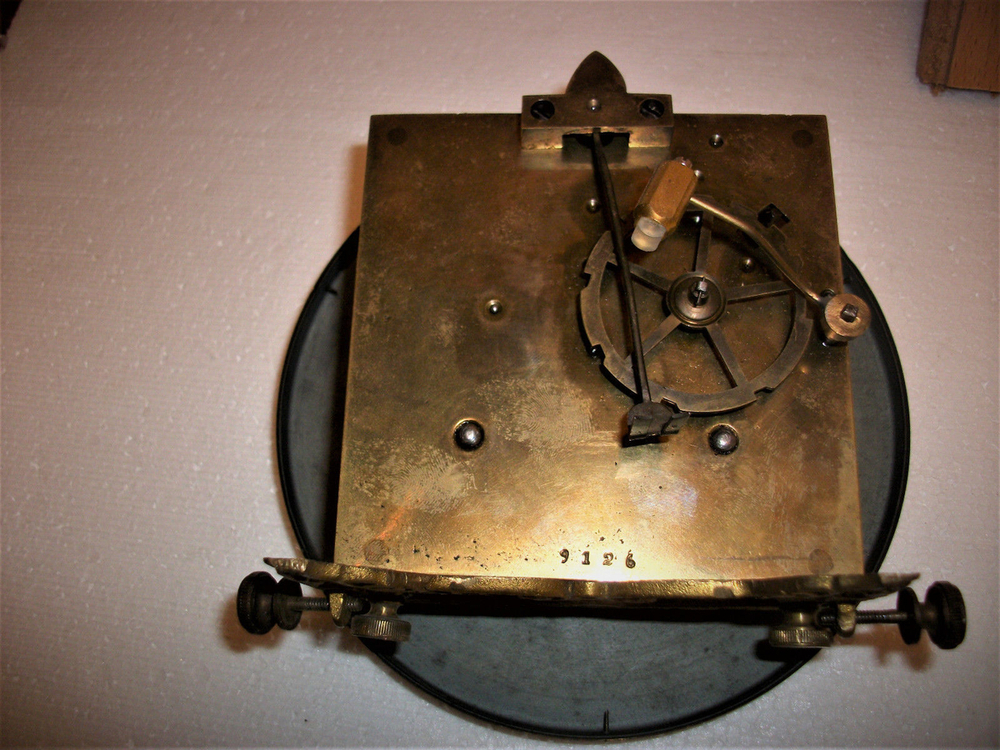

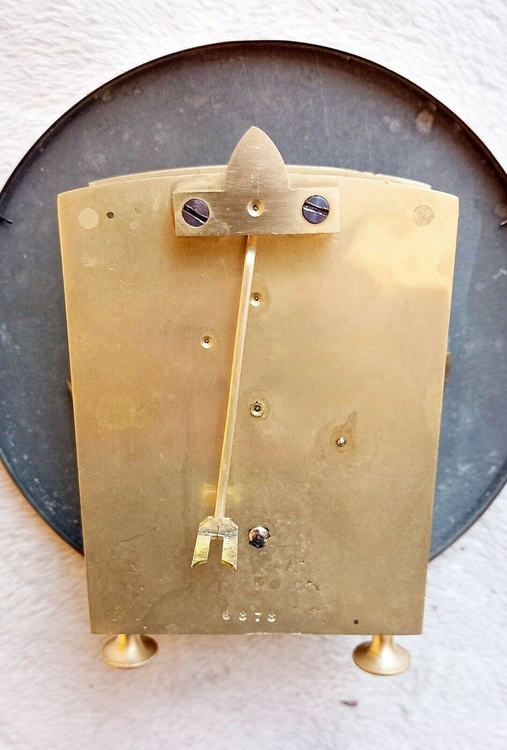

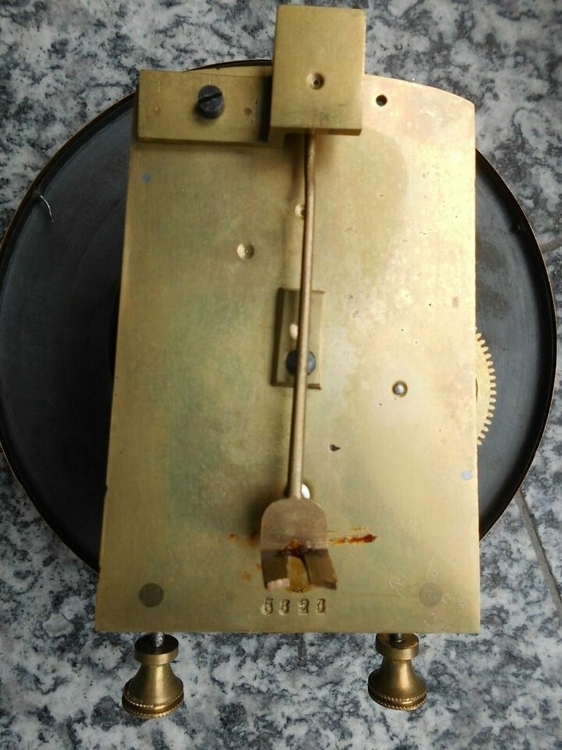

A ten wypatrzony dziś może kojarzyć się z wczesnymi FMS
Konkretów - brak.... to pierwszy chodzik jaki widzę o tej konstrukcji... ale...


Font numeru - znajomy
Numer nabity na krawędzi - znajomy... ta kropka - też.

Mostek w kształcie takiego domq - też znajomy.

Wskazówki - również się takie trafiły.

Wieszak widzę pierwszy raz.
Chyba nie było do tej pory otworów technologicznych w płycie...

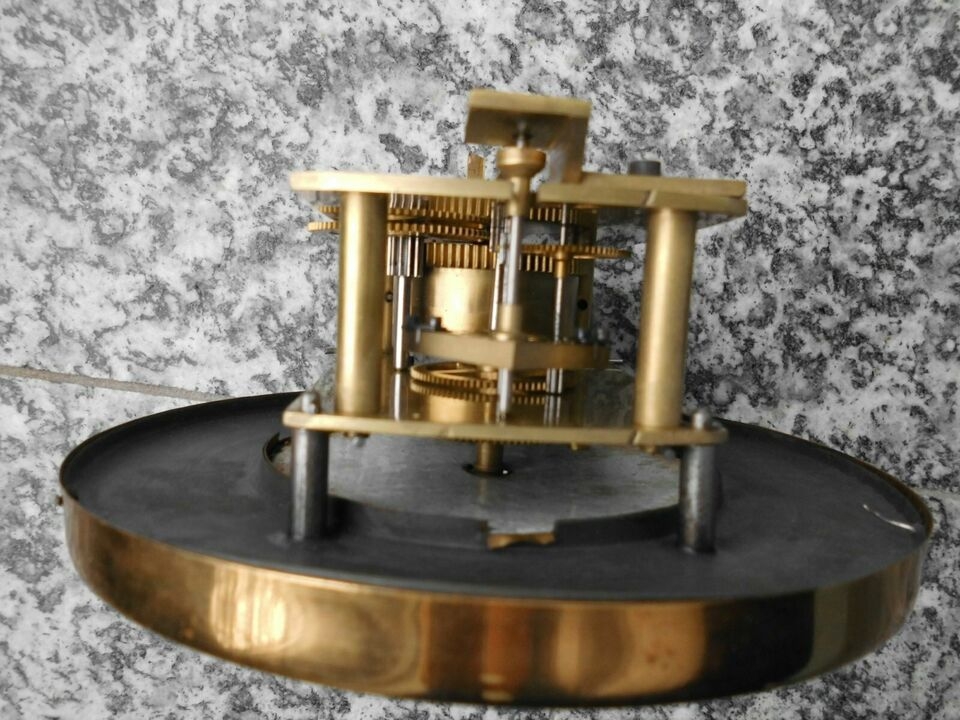

Pierwszy raz zdarza się też zaokrąglona płyta u góry.



Numery takich 'z domkiem' są i wyższe i niższe.... trudno powiedzieć co z nim zrobić.

Odkładam do archiwum... trafi się drugi - będzie z czym porównywać.

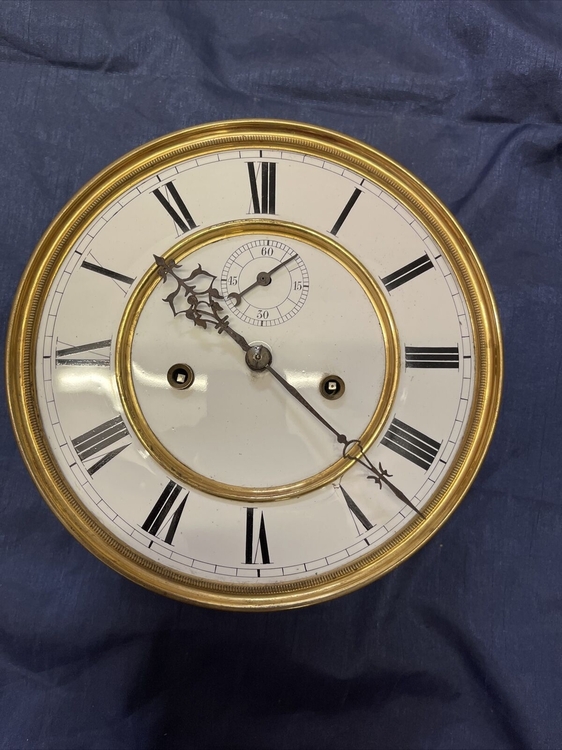

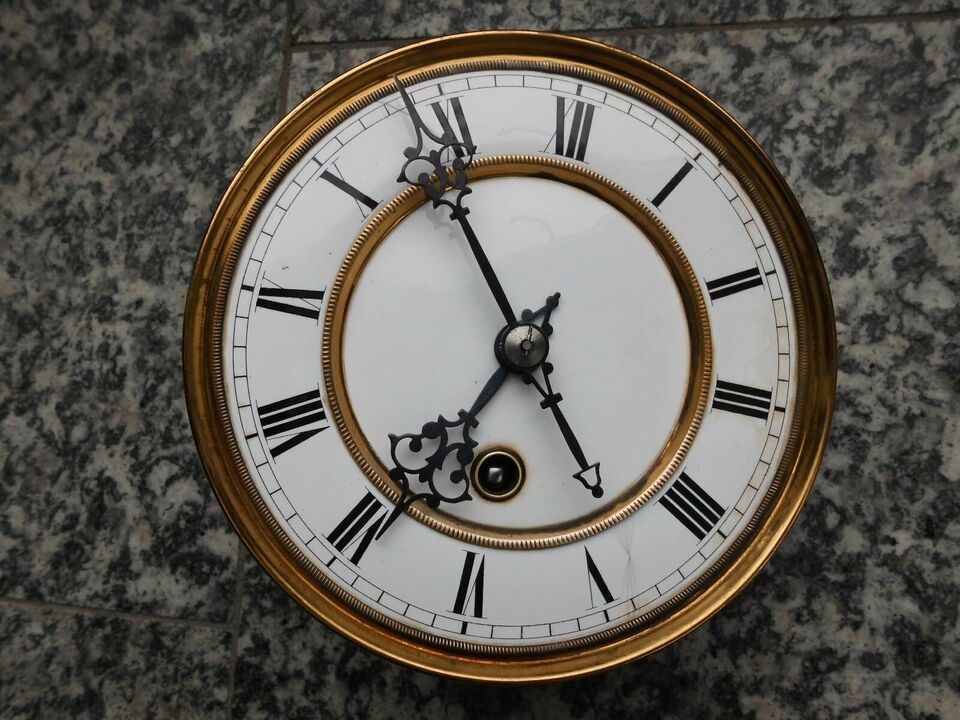

A tu inny 'domek' z takimi wskazówkami...












Share this post


Link to post
Share on other sites

O !?

Fajny ... na Brococie...
Tatyana - wielkie dzięki...

Koła bardzo podobne/takie same.
Rozmieszczenie wygląda na podobne/takie same.
Wskazówki się pokrywają

Wieszak troszkę inny. No trzeba pozbierać trochę przypadków... może coś z tego wyniknie.

Share this post


Link to post
Share on other sites
W dniu 17.10.2021 o 20:32, Yahagi napisał(-a):

Taki się pojawił na FB.
Podejrzenie, że to może być Amann
Zdjęcie z wychwytem specjalnie zostawiłem na koniec. Też Brocot, ale akurat kotwica jest 'z drugiej strony'. Za to widać w przedniej płycie charakterystyczny otwór.
Dodatkowo mostek nie ma nacięcia. Tył - identyczny. Wieszak - chyba muszę go poszukać... wydaje mi się, że taki był. Wahadło się zgadza.
Zgrałem do archiwum i odkładam. Może coś za jakiś czas z tego wyniknie.

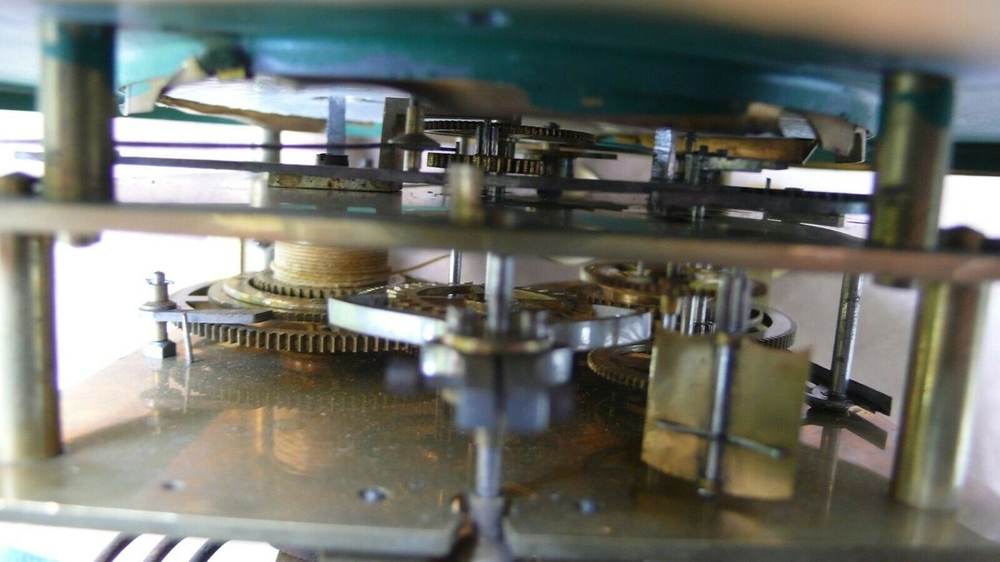

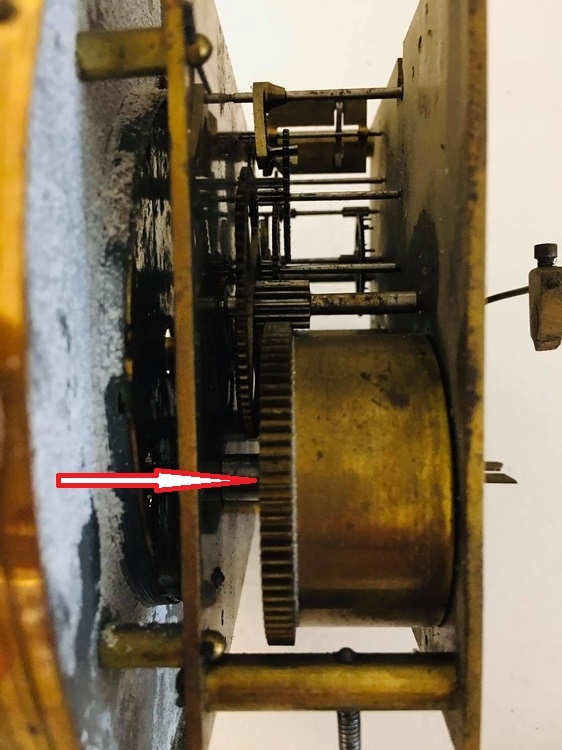

Widzę bardzo rzadki układ bębnów.


Pozdrawiam
Tatyana

Share this post


Link to post
Share on other sites

Tatyana... wyrazy szacunku. Ja tego nie dałem rady wypatrzeć.... :)

Rzeczywiście, wszystkie 'te' mechanizmy mają bębny 'z drugiej strony'. To dotyczy zarówno pełnopłytowych, jak i 'półpłytowych'
(JASI takie pokazywał)


Dodatkowo zgadza się też wieszak.

Nie wiem co z tego wyniknie, bo bęben 'z drugiej strony' wcale nie przybliża tych mechanizmów do RSM.... te były przecież normalne.
Może to Amann , a może nie... ale tworzy się jakaś nowa grupa zegarów o wspólnych cechach.



Share this post


Link to post
Share on other sites

Myślę, że wszystkie mechanizmy, które mają bębny na wierzchu, mają je odwrotnie.

Na pewno Japy, Lenzkirch, MPK i tym podobne.

Gdzieś widziałem, szukałem i znalazłem...





W tym temacie wszystkie pokazane miniaturki mają bębny odwrotnie.



Pozdrawiam Jacek




"Na żadnym zegarze nie znajdziesz wskazówek do życia"

Share this post


Link to post
Share on other sites
44 minuty temu, JASI napisał(-a):

Myślę, że wszystkie mechanizmy, które mają bębny na wierzchu, mają je odwrotnie.

Na pewno Japy, Lenzkirch, MPK i tym podobne.

Gdzieś widziałem, szukałem i znalazłem...





W tym temacie wszystkie pokazane miniaturki mają bębny odwrotnie.



Pozdrawiam Jacek



Dlaczego ?      Mało widziałem , więc nie wiem .... no i nie rozumiem sformułowania ,, wszystkie mechanizmy, które mają bębny na wierzchu "

Jak ,, na wierzchu " ..... nie kumam .

Share this post


Link to post
Share on other sites

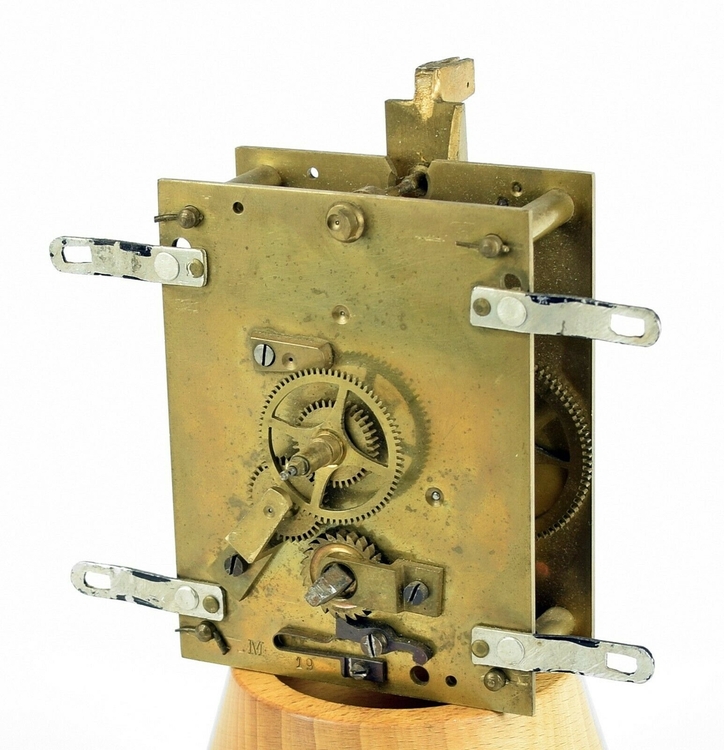

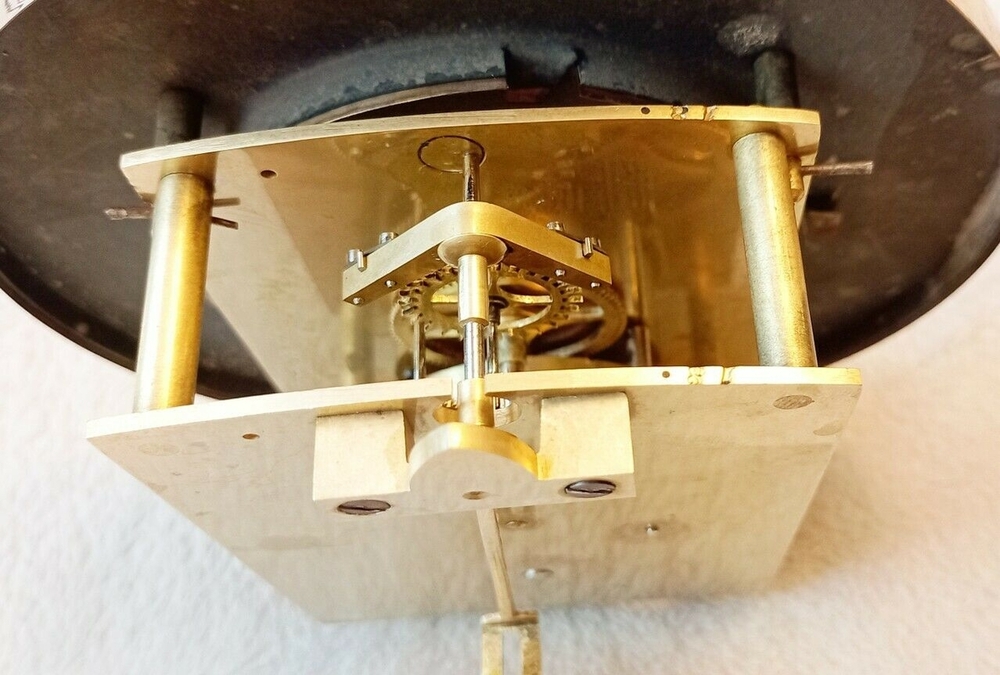

O takie m.in. chodzi:


Lenze były podobnej konstrukcji.... no... podobnawej :)




Share this post


Link to post
Share on other sites

Aaa...... no, ale pokazany przez Yahagi, gdzie Tatyana wskazała bęben, to nie ma ich na wierzchu.

Share this post


Link to post
Share on other sites

JASI stwierdził fakt... no bo trudno byłoby te bębny montować z zębami na wierzchu...

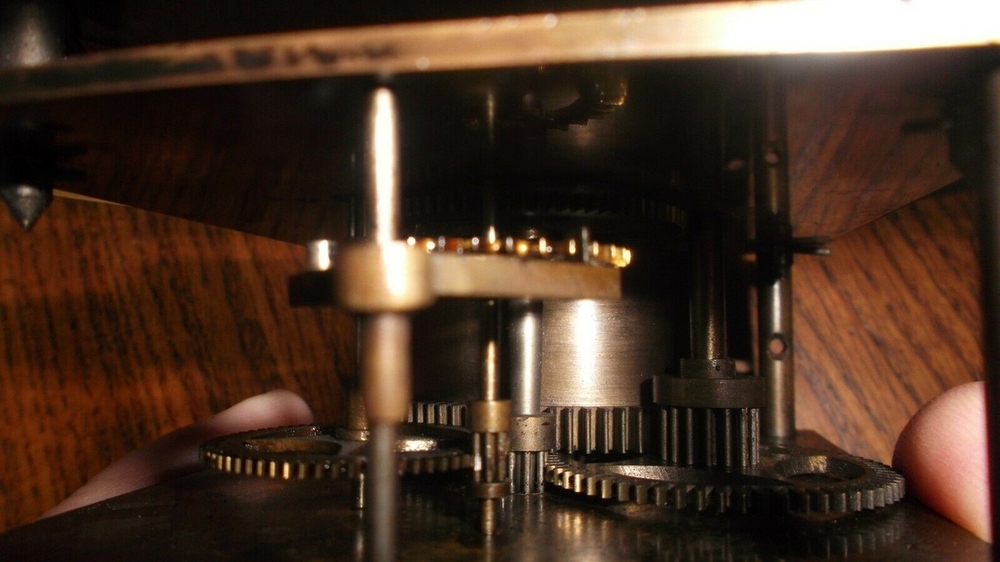

Natomiast Tatyana zauwazyła unikalność konstrukcji... przy tych z pełną płytą (mój i ten który pokazałem) bębny mają zęby od strony tarczy.

Share this post


Link to post
Share on other sites
1 godzinę temu, PM1122 napisał(-a):

Jak ,, na wierzchu " ..... nie kumam

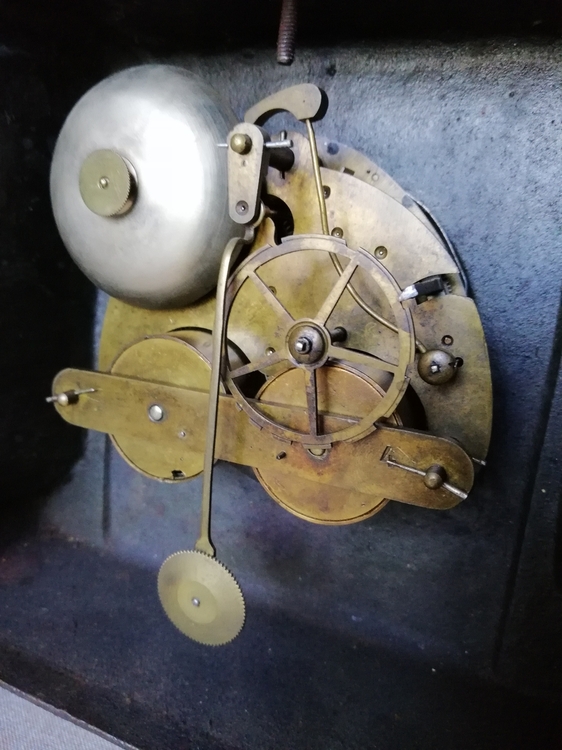

Bębny na wierzchu,

bębny wysunięte,

bębny spięte mostkiem,

bębny wystające poza mechanizm...

Takie miałem na myśli















Wszystkie tego typu mechanizmy, konstrukcyjnie mają odwrócone bębny, tzn. zęby bębnów są od strony tarczy.



Natomiast w temacie do którego podałem odnośnik, wszystkie mechanizmy pokazanych tam miniaturek, chociaż są pełnopłytowe, to mają odwrócone bębny, tak jak w mechanizmie pokazanym przez Yahagi i jak to zauważyła Tatyana.

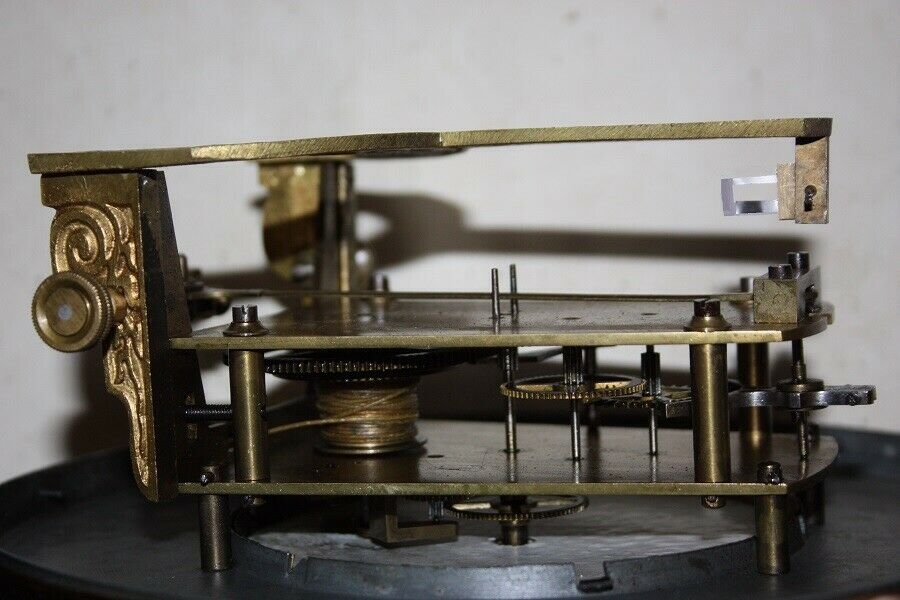

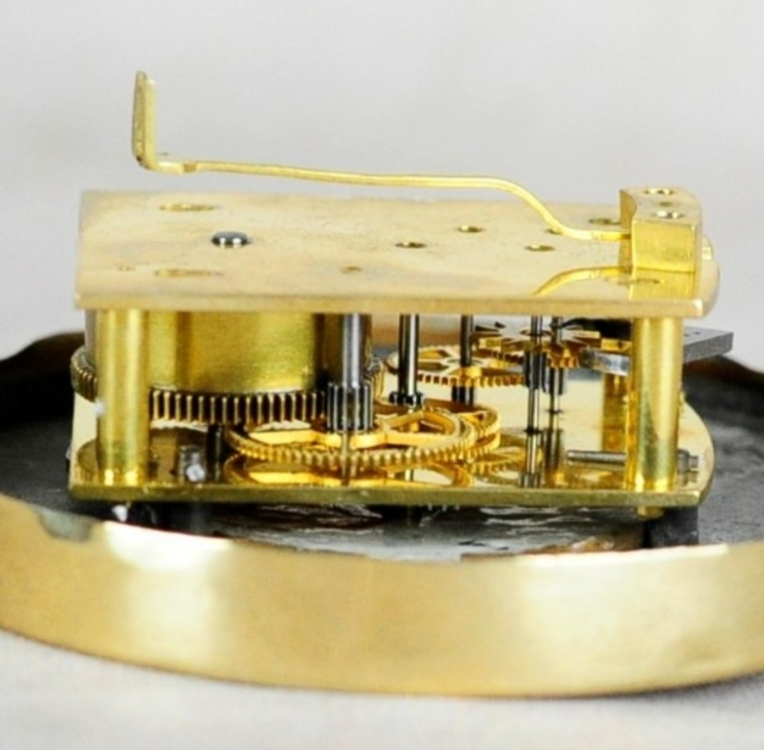

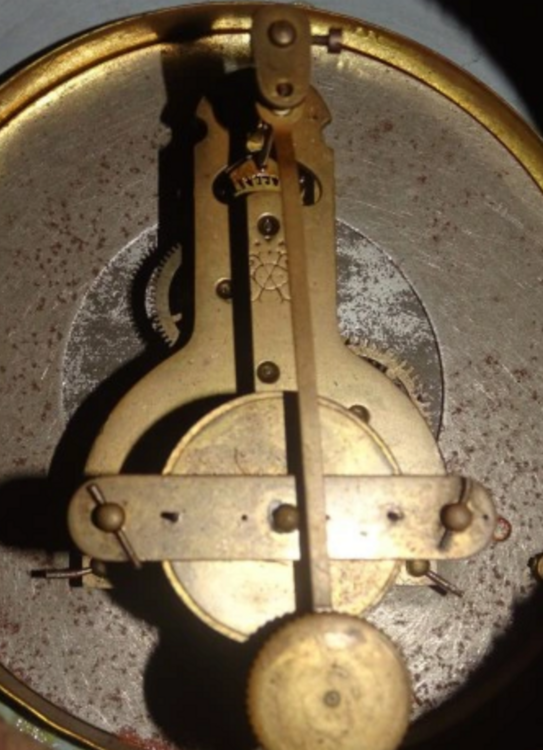

Tu przykład z tamtego tematu.






Pozdrawiam Jacek




"Na żadnym zegarze nie znajdziesz wskazówek do życia"

Share this post


Link to post
Share on other sites

Dzięki za wyjaśnienie i przykłady. Oczywiście, teraz zakumałem w czym rzecz. Widziałem już takie, a że posiadam nieco większe zegary i mechanizmy, to bębny w nich nie wystają. Tu , też rzadko się pokazują i mało je omawiamy. Możliwe, że to któryś z znanych producentów.

Ale , w tych dotychczas omawianych mechanizmach, gdzie bębny są wewnątrz, to zawsze są odwrotnie.

Więc..... skąd ta zmiana ?  A może to inny producent ?

Share this post


Link to post
Share on other sites

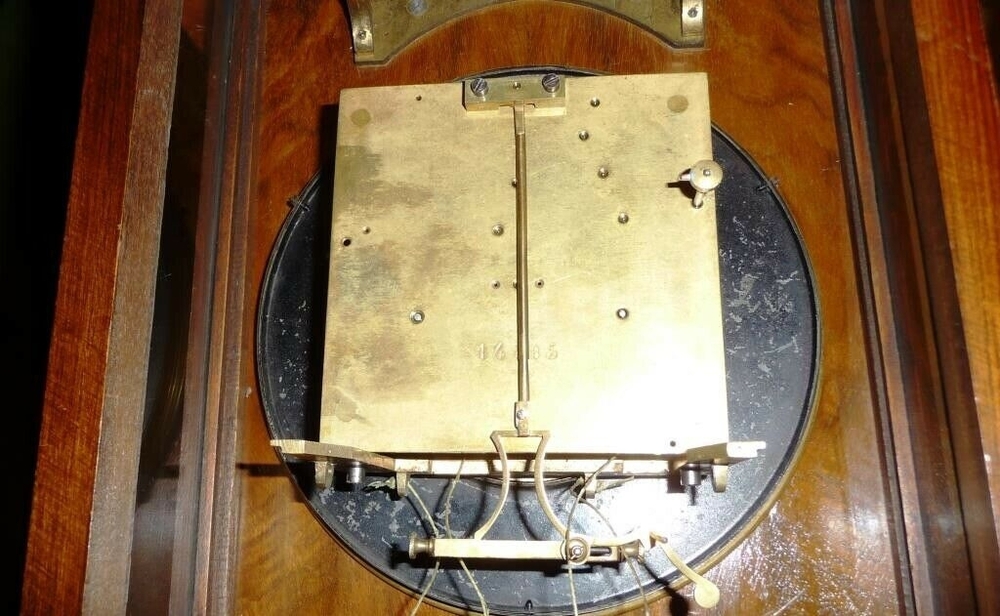

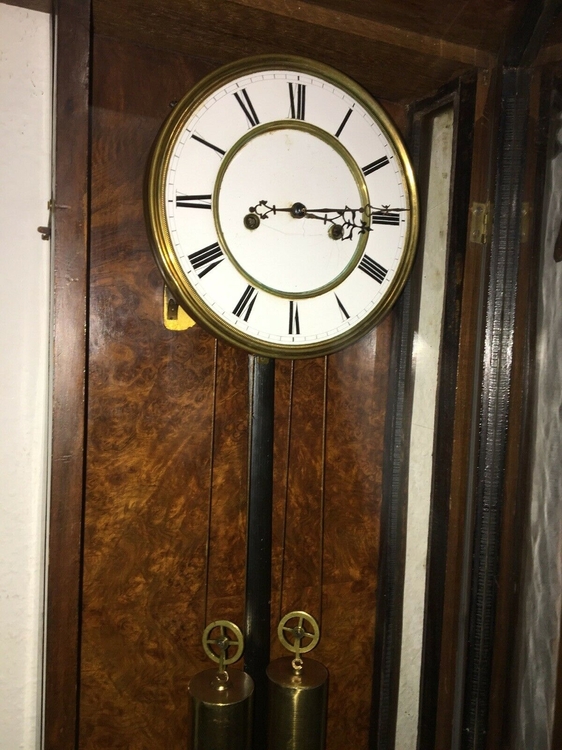

Taki zegar.

Zaokrąglona płyta i dodatkowo nabity numer na górnej krawędzi.
Zegary pokazane w wątku


trochę namieszały... ale jest trochę nowych materiałów.

Tą cyferkę na krawędzi na pewno nabijał FMS ... kto jeszcze ?
Może się to kiedyś/wkrótce okaże...

Tymczasem taki:










Share this post


Link to post
Share on other sites

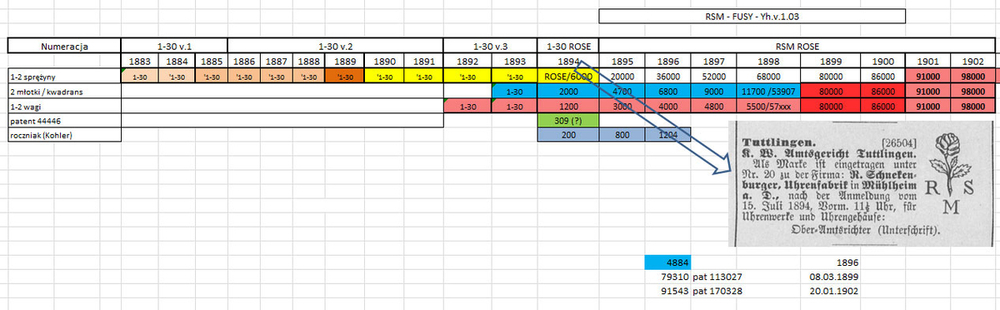

Trochę zmodyfikowałem tabelkę z 'wydaje-mi-się' datowaniem RSM.
Rejestracja ROSE miała miejsce w połowie roku 1894. Jeśli uznać, że od tego momentu pojawia się ta sygnatura - to mogłoby to wyglądać +/- tak.
Cyferki naturalnie lekko orientacyjne. Zachęcam do 'wytykania' błędnych założeń i niezgodności:






Share this post


Link to post
Share on other sites

FWU:

Takie drobne wtrącenie i notka do produktów wagowych F.Walchera.

Wygląda na to, że na wagach o numerach +/- 6000 do 9000 pojawiały się takie wskazówki (mam już 3 przypadki w archiwum).

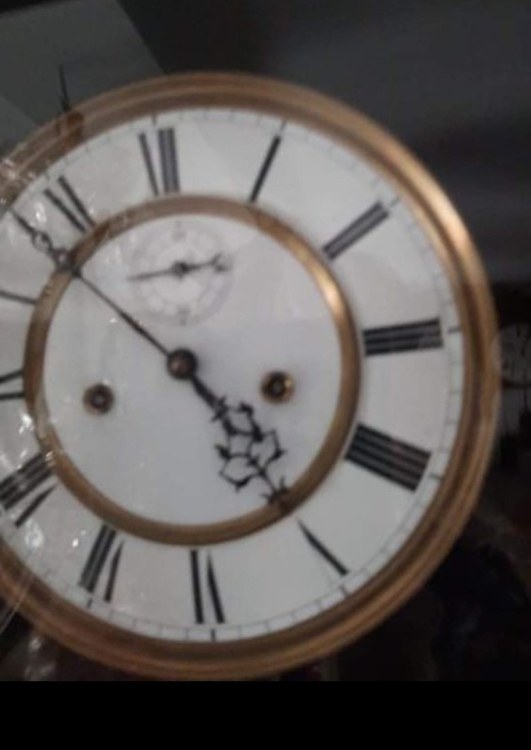

264678270_4772014699530582_2641179110703362500_n.thumb.jpg.71c0429b33c9f7cc457a21c4f99ebb33.jpg


To do celów porządkowych... żeby nie uciekło ....

Share this post


Link to post
Share on other sites

A teraz napisz co sprawia, że te linkowce są przypisane Walcherowi z Ulm...

PS. W tym temacie nie ma, o ile pamiętam, samych werków linkowych podejrzanego.


Pozdrawiam

Piotr





Share this post


Link to post
Share on other sites

Kurcze. Klikam i klikam, ale tych z 'litą" kotwicą omega i tym "wiedeńskim" regulatorem wychwytu nie widzę. :(


Pozdrawiam

Piotr





Share this post


Link to post
Share on other sites

Aaa.... o to biega.
Nie ma problemu... już pokazuję co mam:

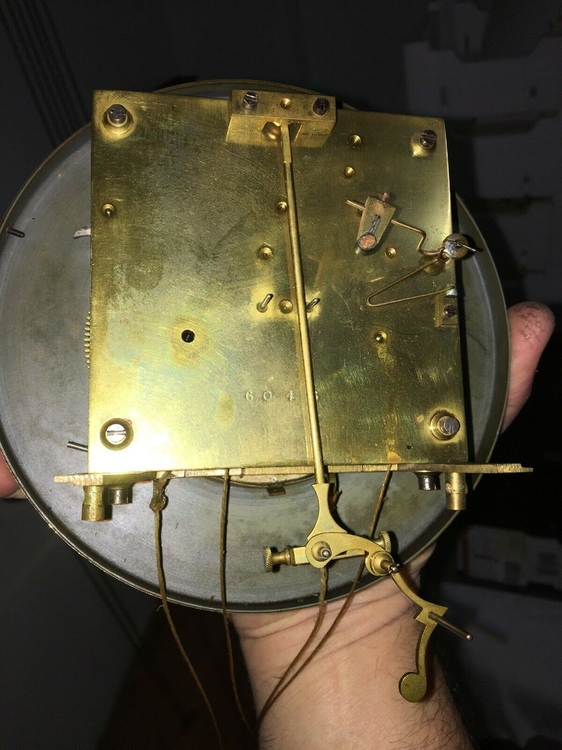

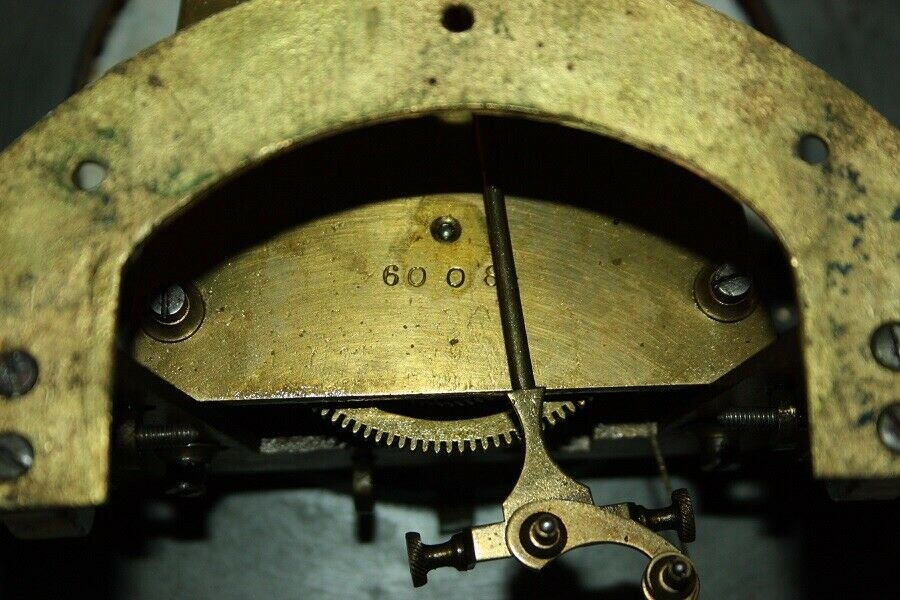

6008

6_008.thumb.jpg.c992bcf682e22d3d8868e7c0b6d408ce.jpg1897875705_6_008_.jpg.504b3cd143bb8f844dcc36440a1c1874.jpg

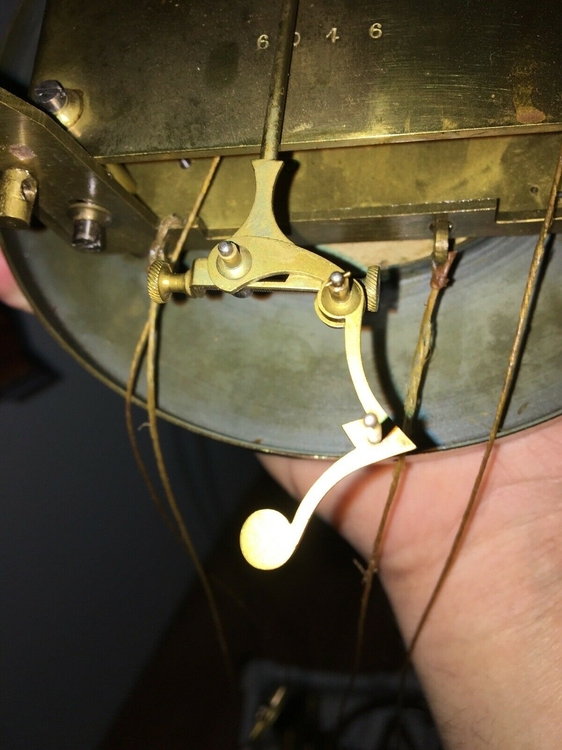

6046 - tu niewiele widać..

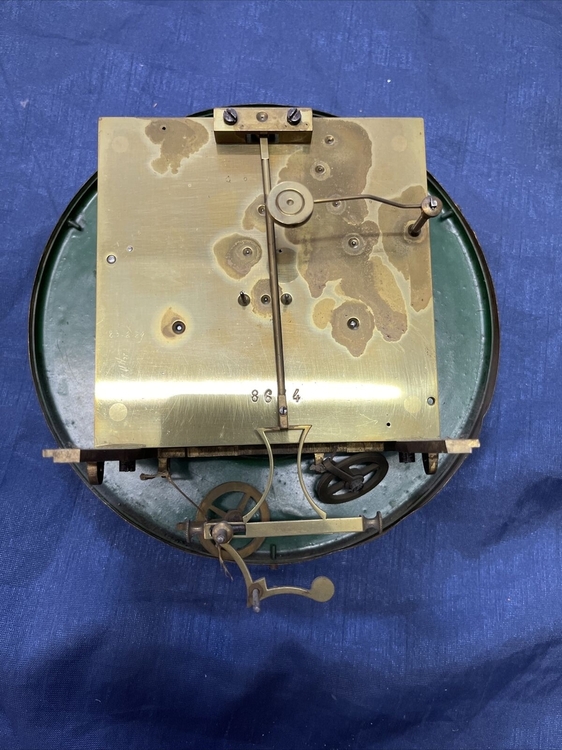

8644

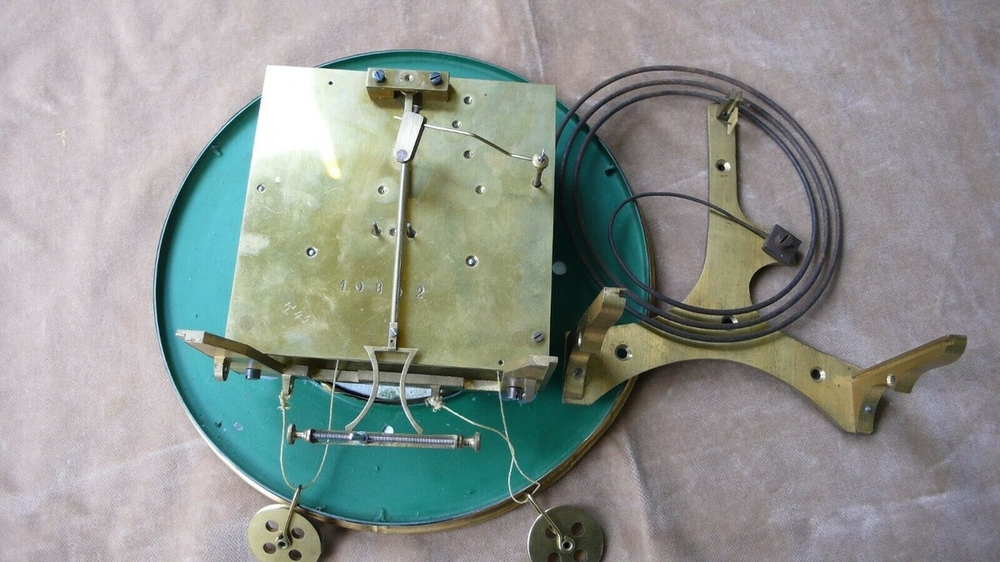

10852

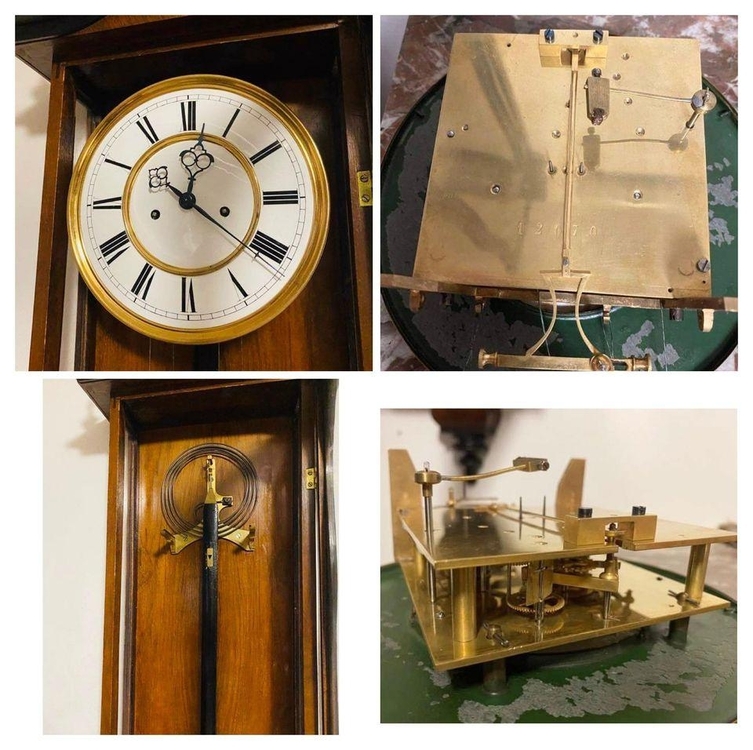

12070



xl-top-starozitne-nastenne-hodiny-nemecko-r-1870-vyborny-stav-84935887.thumb.jpeg.4a03267a996b92da5bd0bf2ca2efe4a5.jpeg



14x85

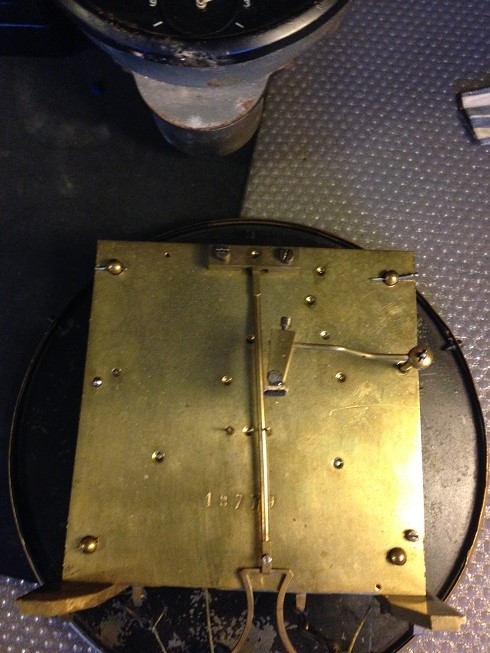

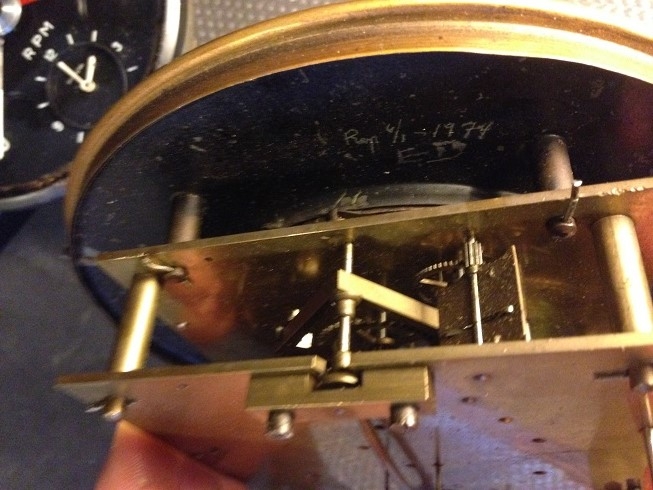

18779







.... potem już się robi standardowo.


(nie dodałem - znaczna część zasobów pochodzi ze zbiorów Tatyany :))





Edited by Yahagi

Share this post


Link to post
Share on other sites

mam pytanie czy Patent 48801 ma coś wspólnego z zegarami fms nie jestem mocny w odszukiwaniu takich rzeczy czy to zupełnie inna firma stoi za tym numerem patentu



Share this post


Link to post
Share on other sites
2 godziny temu, luks napisał(-a):

mam pytanie czy Patent 48801 ma coś wspólnego z zegarami fms nie jestem mocny w odszukiwaniu takich rzeczy czy to zupełnie inna firma stoi za tym numerem patentu




Witam!

Jacob Müller jest powiązany z tym patentem. Brak związku z F.Mauthe
https://depatisnet.dpma.de/DepatisNet/depatisnet?window=1&space=main&content=basis&action=treffer&firstdoc=1#errormsg

Pozdrawiam
Tatyana

Share this post


Link to post
Share on other sites

Tatyana bardzo dziękuje za cenną informacje, do tej pory Müller to bardziej z naręcznymi mi się kojarzył, okazuje się że Jacob Müller to mniej znany producent

Share this post


Link to post
Share on other sites

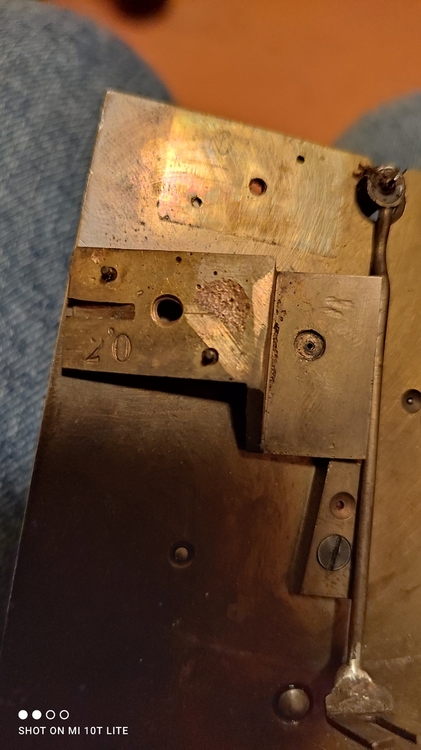

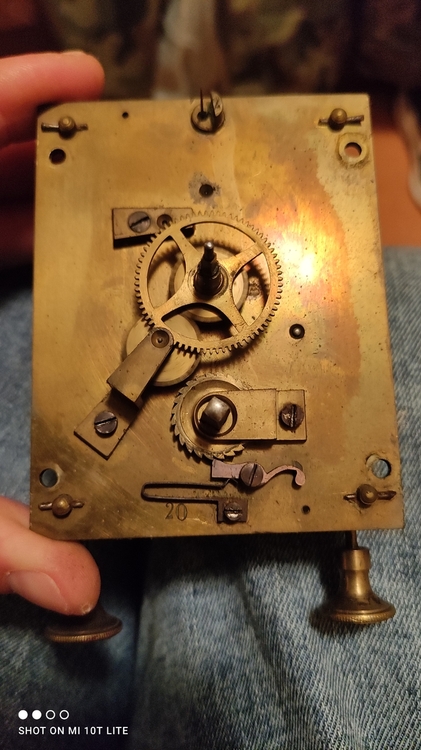

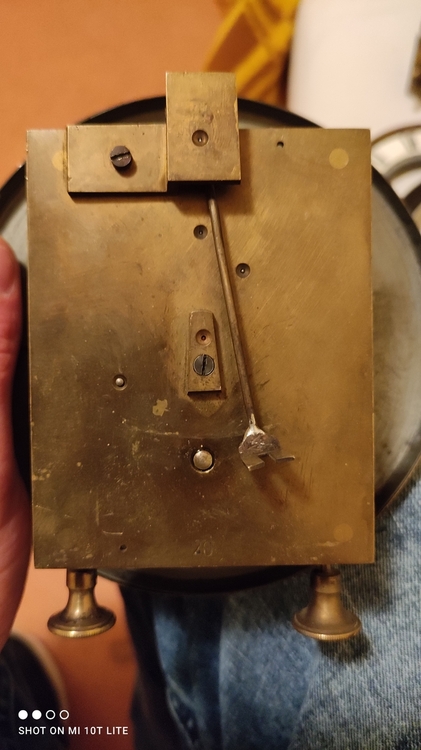

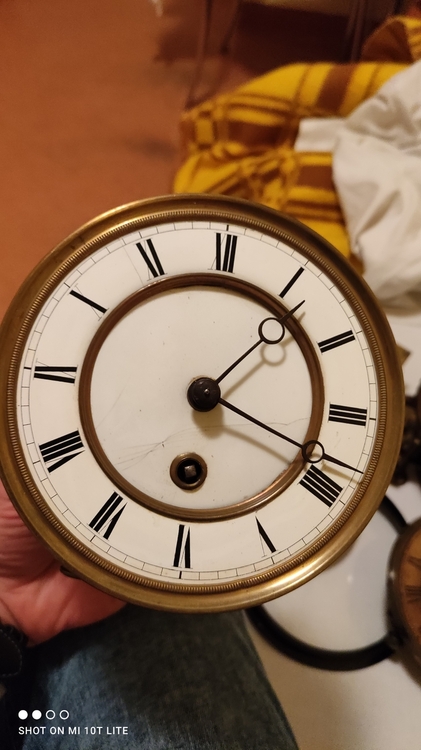

Mechanizm RSM? Pytanie . dlaczego nie ma tu żadnej litery ?

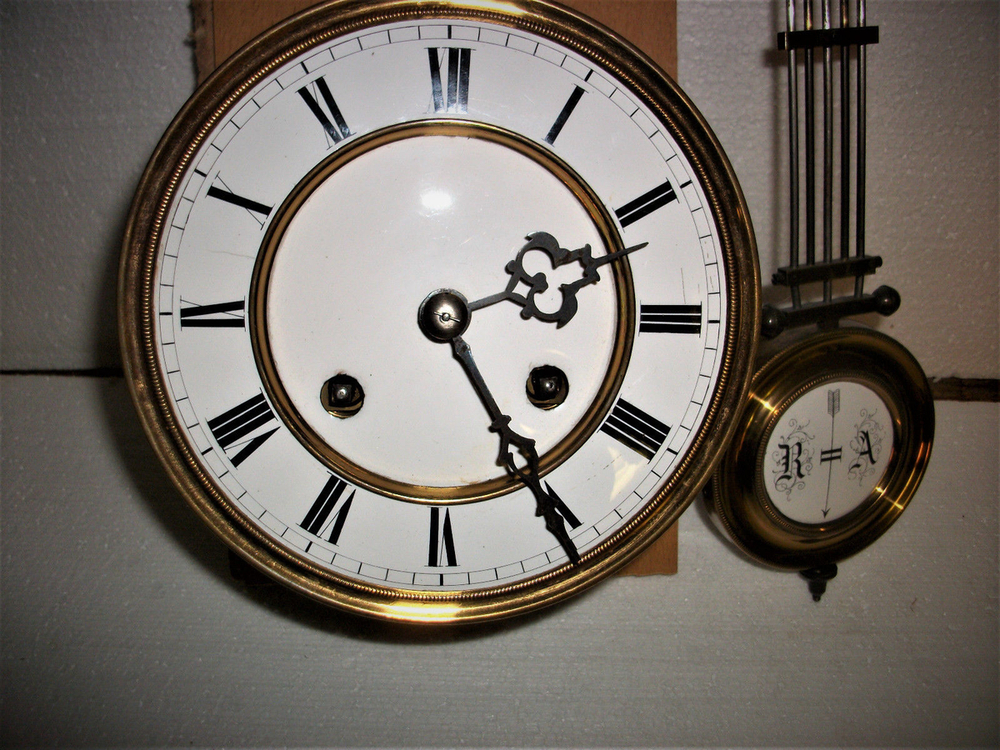

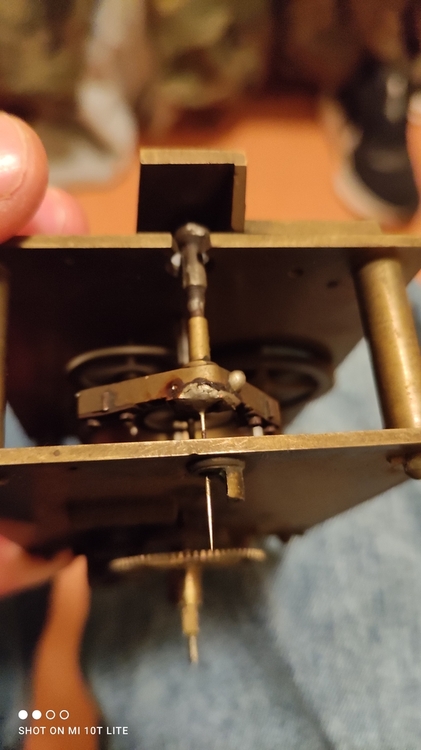

Oraz prośba , kupię wychwyt do niego . Proszę o rady . Oraz opinie tarczy oraz wskazówek.






Share this post


Link to post
Share on other sites

RSM.
Stare wskazówki. Na ten moment nie udało nam się jeszcze zdefiniować zasady kiedy literki się pojawiały, a kiedy nie.
Tu przykład:
