Sir Gresek

Prośba o identyfikację chodzika

Recommended Posts

Szanowny Moderatorze
Nadobne Yodek i Tatyano
Oraz Wy, szlachetni Waszmościowie, których nie wymienię z nicków, aby Któregoś z Waszeci nie pominąć..
    Od niedawna czytam Wasze forum. Zamieściłem nawet kilka zdjęć ( nie, nie mam Zorkij-5 ) w wątku "naprawcy-oprawcy".
Nikt mnie nie zjadł, zatem nabrawszy odwagi zwracam się do Was z prośbą o pomoc, a nawet zidentyfikowanie poniższego ( chyba już go można zakwalifikować do zegarów ) zegara.
Zakupiłem go za równowartość jego wartości opałowej, więc w najgorszym razie będzie się na czym szkolić.

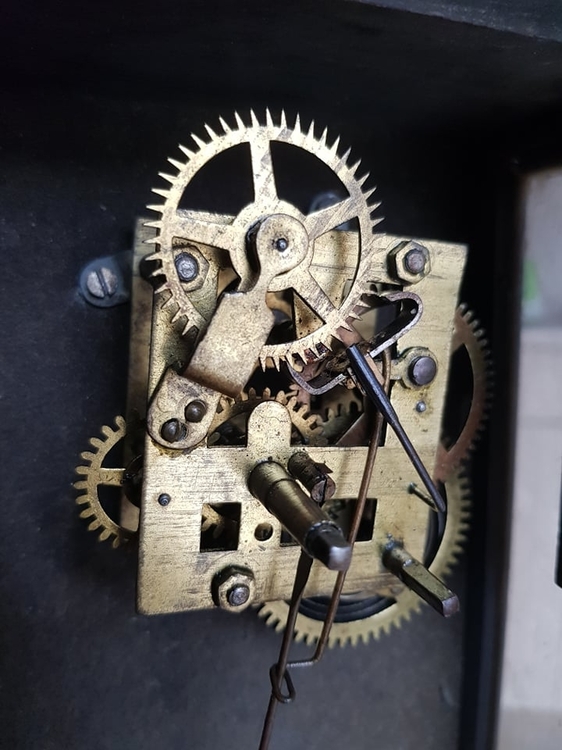

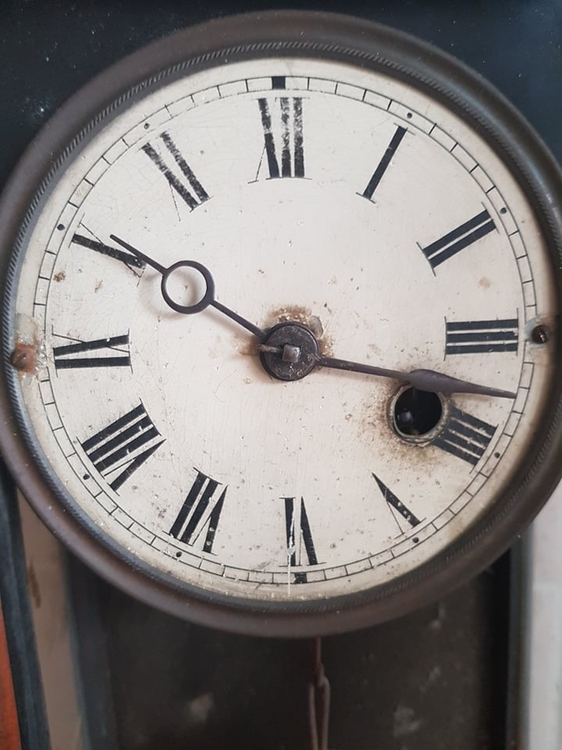

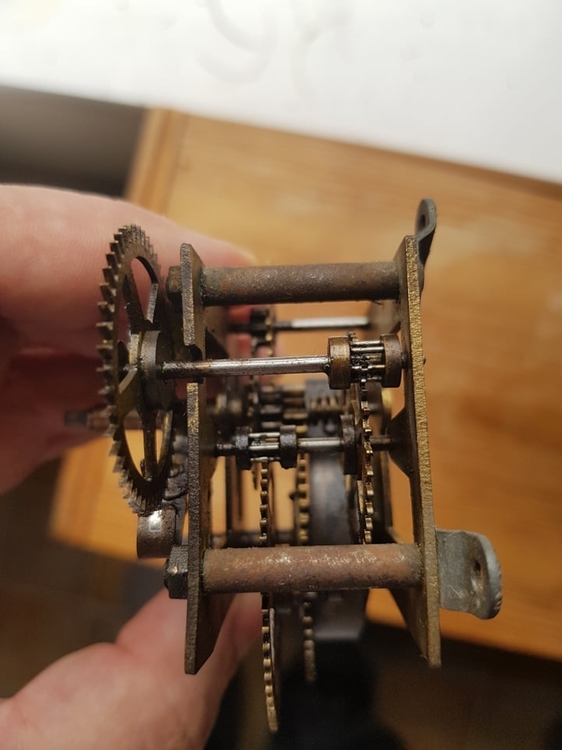

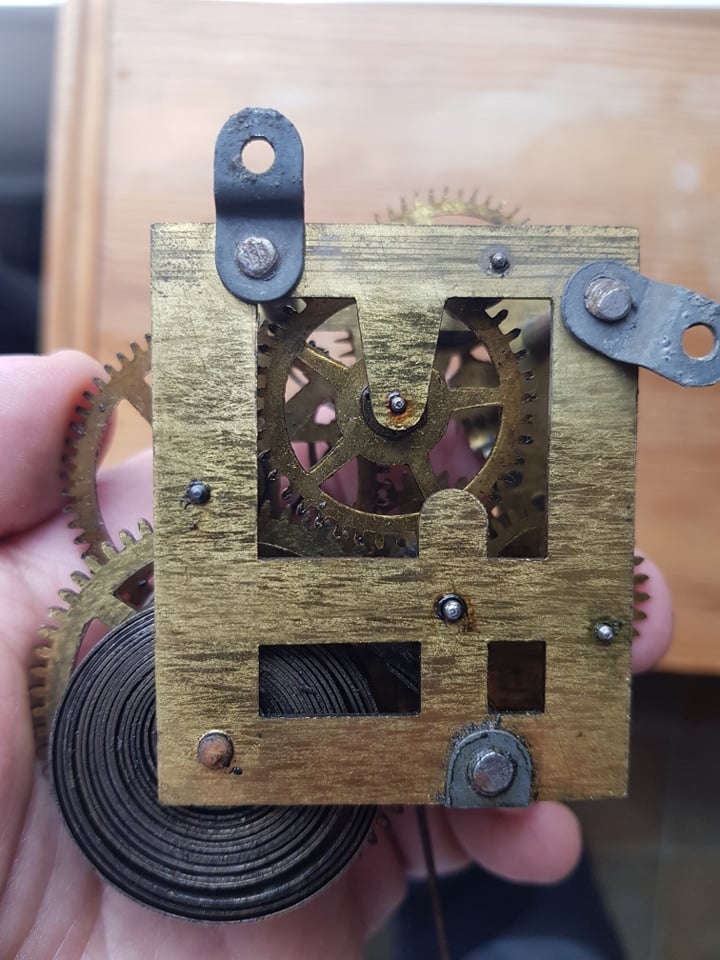

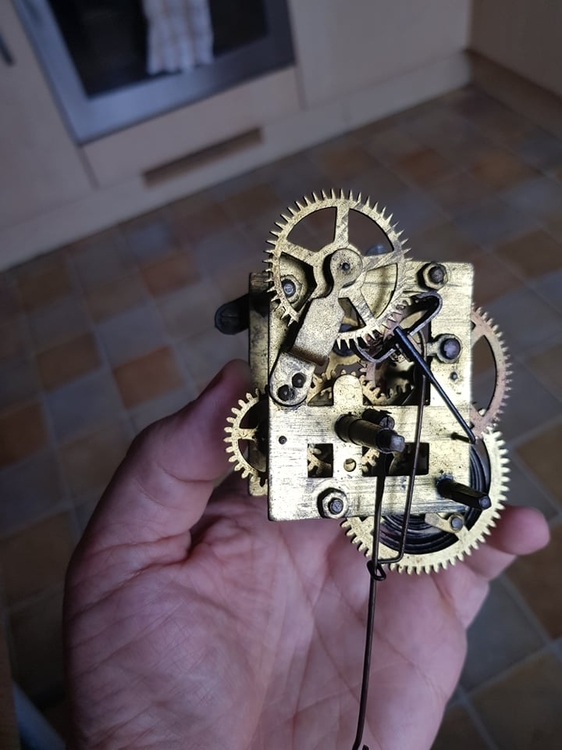

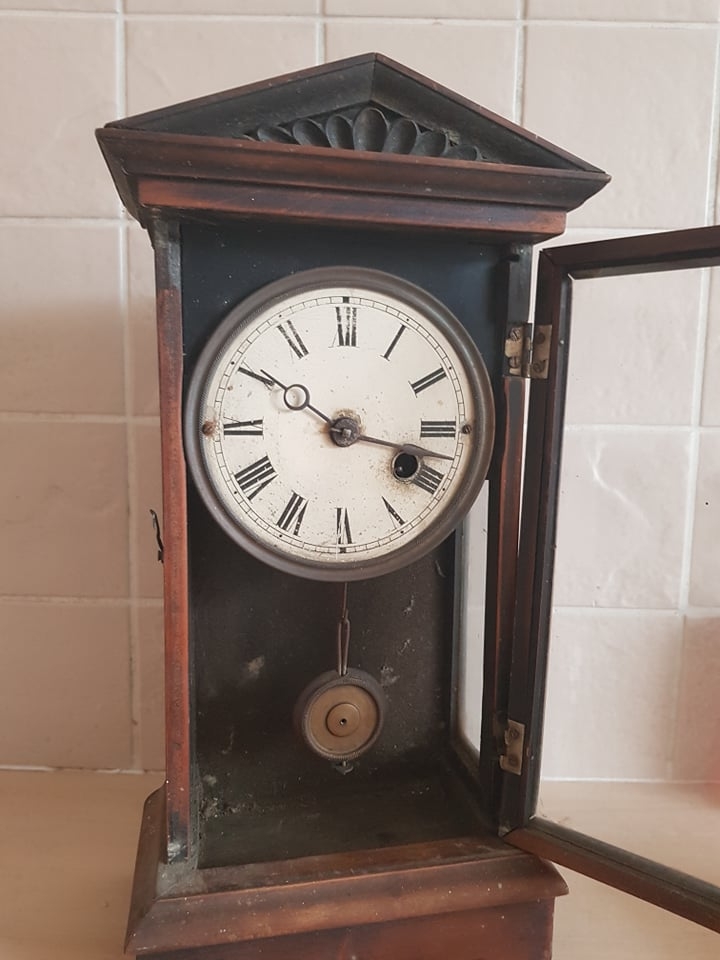

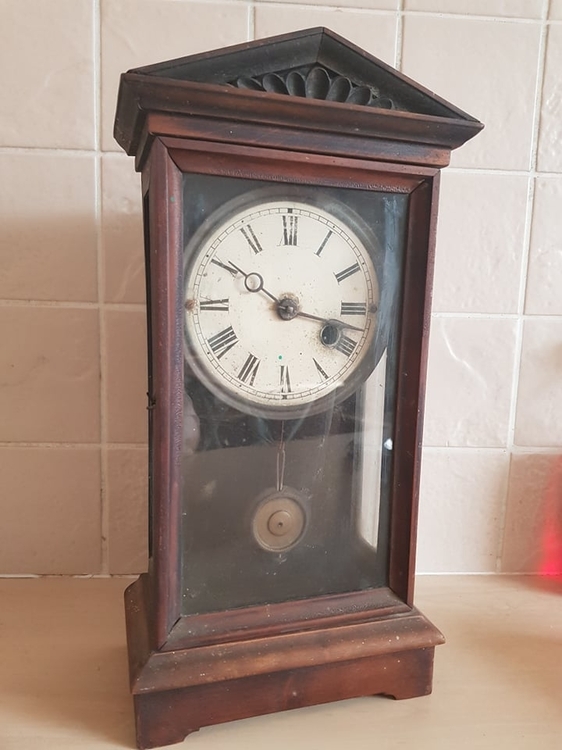

A oto i mój krasnal:
wysokość 33cm
szerokość 16,5cm
głębokość 9,5cm
Jeżeli komuś z czymś się choćby kojarzy, proszę o wszelkie uwagi i spostrzeżenia

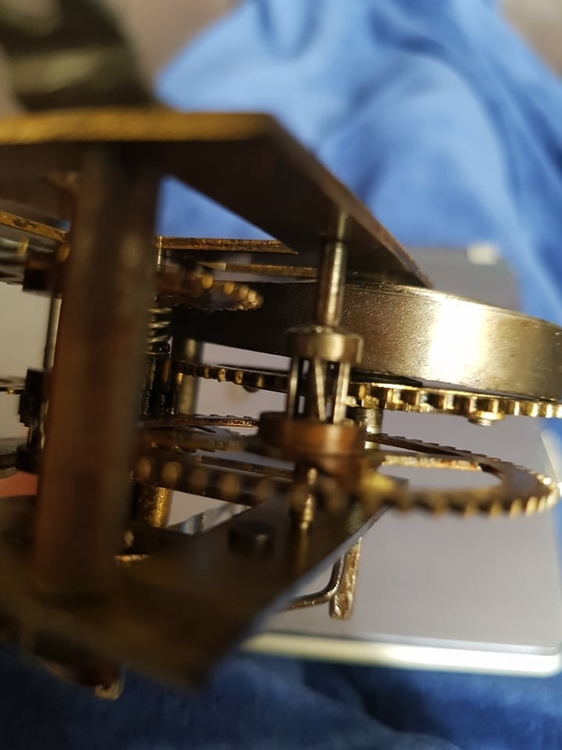

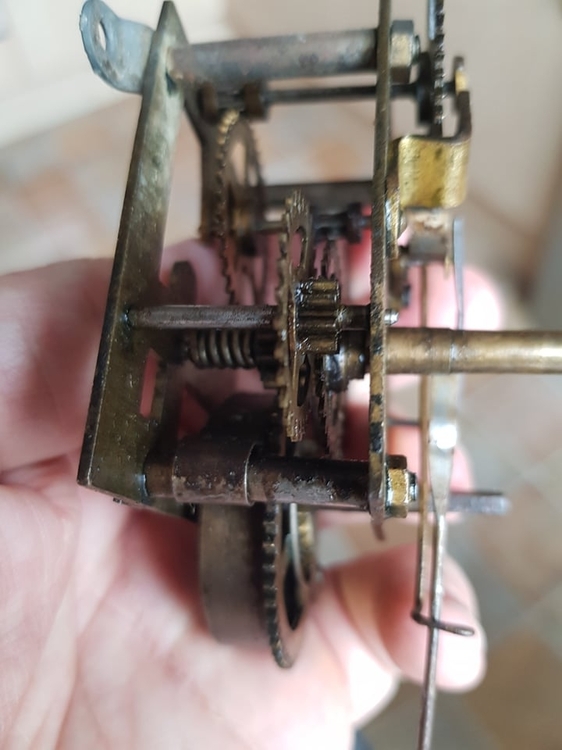

Skrzynia trochę "skołatana" a mechanizm bez żadnych oznaczeń :(












Share this post


Link to post
Share on other sites

Już coś takiego było... i to niedawno.. .. mechanizm z nakręcaniem na czwórce i taką kotwicą, ale nie pamiętam gdzie..... koledzy pewnie wiedzą.

Ps. Podoba mi się z taką dużą szybą.

Share this post


Link to post
Share on other sites
11 minut temu, PM1122 napisał(-a):

Już coś takiego było... i to niedawno.. .. mechanizm z nakręcaniem na czwórce i taką kotwicą, ale nie pamiętam gdzie..... koledzy pewnie wiedzą.

Ps. Podoba mi się z taką dużą szybą.



Może o tym myślałeś? Ale ta Ansonia ma 2 bębny. Ja się poddaję. Albo Niemiec, albo Amerykanin. :(

Nie ma sygnatury na werku, nie ma karteczki - KLOPS.






Pozdrawiam

Piotr





Share this post


Link to post
Share on other sites

Tak, o tym... bo niżej w tamtym temacie jest podobny.... no niezupełnie, ale coś na rzeczy. Więc chyba to Ansonia,... choć się nie upieram, bo mało jeszcze wiem


Edited by PM1122

Share this post


Link to post
Share on other sites
Godzinę temu, PM1122 napisał(-a):

Ps. Podoba mi się z taką dużą szybą.

Ta "duża szyba" ma rozmiar +/- 21 x 11 cm :)

Dzięki za szybkie odpowiedzi.

Ten mechanizm z linku albo bardzo podobny, albo identyczny.
Na razie jeszcze nie wiem na co szczególnie zwracać uwagę więc patrzę i nie wiem co widzę.

PM1122 - rzeczywiście, nawet bardzo podobny, może to to?

Godzinę temu, tarant napisał(-a):

Większość modeli Ansonii jest tutaj. Trochę roboty i moźe się znajdzie...

http://www.antiqueansoniaclocks.com/Ansonia-Clock-Model-Names.php

O Jezuuu, ale odnośników...
dzięki, będę miał zajęcie na najbliższy miesiąc

Share this post


Link to post
Share on other sites

Myślę, że bardziej pasuje do Junghansa.

Nie mam zdjęć takiego mechanizmu chodzika, ale w mechanizmach z biciem

Junghans miał mechanizmy skręcane na nakrętki. IMG_20210901_170520.thumb.jpg.4e0fc9505e2c64f8145330a0594f6304.jpg

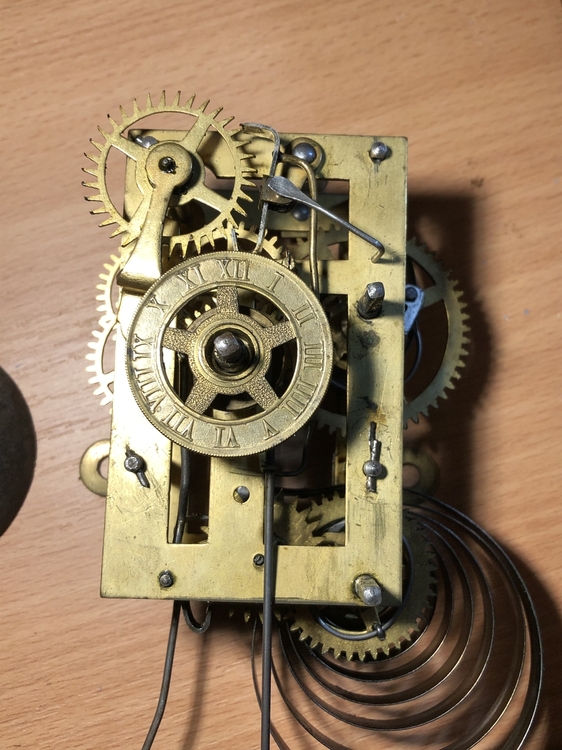

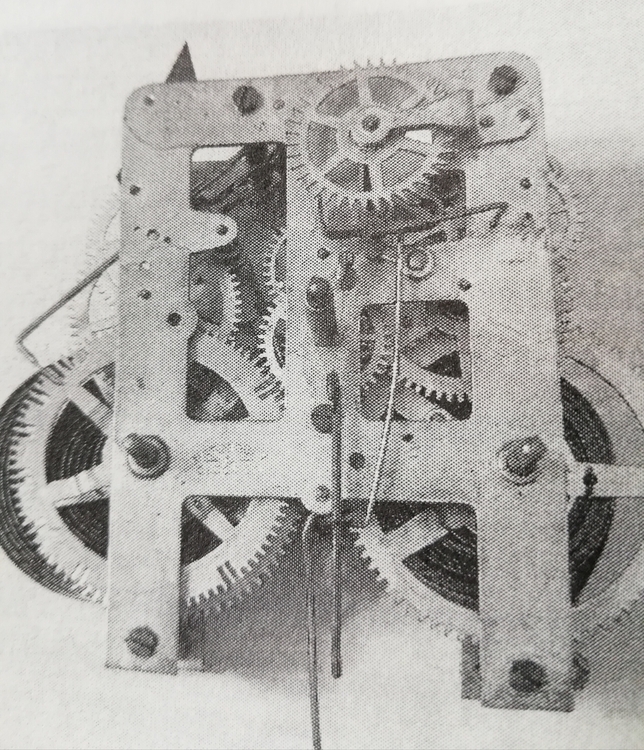

Dla porównania - mechanizm amerykański






Mocowanie koła wychwytowego bardziej pasuje do Junghansa niż do Ansonii,

dlatego ja obstawiam Junghansa.

Może z drugiej strony mechanizmu albo między płytami jest mały znaczek J. w gwieździe.



Pozdrawiam Jacek


"Na żadnym zegarze nie znajdziesz wskazówek do życia"

Share this post


Link to post
Share on other sites

Owszem, może i Junghans... bo jak patrzę na tarczę i jej ramkę, oraz wskazówki, gdzie godzinowa chyba jest oryginalna, nooooo, to takie skojarzenia są. Ale wygląd skrzynki i ten mechanizm, coś mi amerykaninem pachnie.

Pytanie.. jak mocowana jest tarcza ? Czy dwiema śrubkami, na bokach przez tarczę do skrzynki, czy jak ?

Edited by PM1122

Share this post


Link to post
Share on other sites

Tu masz ( tylko to nie są chodziki)

Welch to "rasowy" zegar z biciem 1/2 i pełna goddzina, a Askonia to budzik...



 WELCH








ASCONIA: ANSONIA ( przepraszam za wprowadzenie w  błąd )








Ze względu na inny układ kotwicy, ustawianie jej to trochę żmudne, bo:

 trzeba sobie czasami różnie wyginać pręt (drążek ) kotwicy.

 A to przy kotwicy, a to przy zawieszce wahadła, by trafić ......

Edited by mkl1

Pozdrawiam Mirek

Share this post


Link to post
Share on other sites

Widziałem, dużo mniejszy.

 I słusznie @JASI zauważył, że skręcany..

 Ale mocowanie koła wychwytowego ( z dołu) to  zblizone do Asconii ANSONII

 tak na to patrze, bo od dołu...




Edited by mkl1

Pozdrawiam Mirek

Share this post


Link to post
Share on other sites

już wydaliście wyroki..

Ja widziałem w nim mechanizm i rozwiązania rodem z Brytanii  (tej Wielkiej) ale to były tylko błędne przeczucia..

Share this post


Link to post
Share on other sites
13 godzin temu, PM1122 napisał(-a):

Ale wygląd skrzynki i ten mechanizm, coś mi amerykaninem pachnie.

Pytanie.. jak mocowana jest tarcza ? Czy dwiema śrubkami, na bokach przez tarczę do skrzynki, czy jak ?

Zegar/ek kupiony w Wielkiej Brytanii.

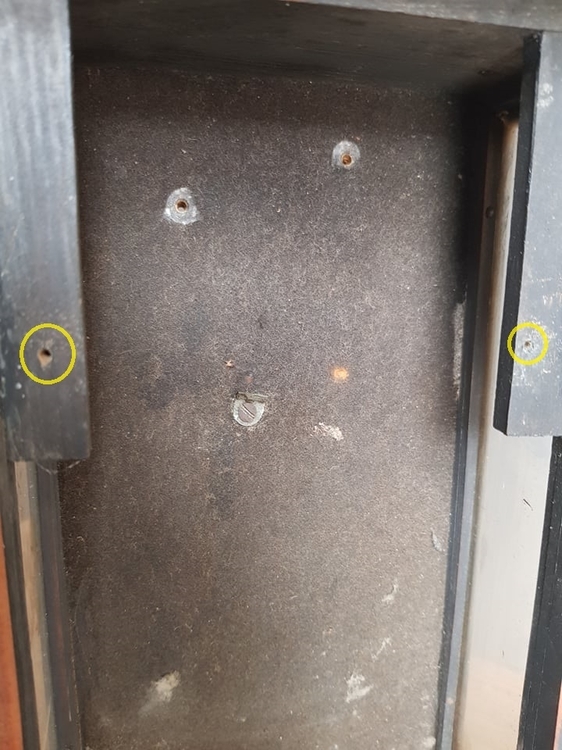

Jest dokładnie tak jak piszesz, tarcza przykręcana dwoma wkrętami do skrzynki ( na godzinie 9 i 3 )






N241068632_256291069679484_1557350309625059855_n (1).jpg

Edited by Sir Gresek

Share this post


Link to post
Share on other sites

Zastanawia mnie "oryginalność" tej blachy mocowanej pod tarczą (z okrągłym wycięciem  pomalowana jednostronnie na czarno ). Ma ona na celu jedynie zasłonięcie przestrzeni nad tarczą w skrzynce. Stosował jakiś producent takie rozwiązanie?
Oryginalność skrzynki też stawiałbym bod znakiem zapytania. Nie wiem czy to nie samoróbka do tego mechanizmu, (ale mi się podoba).
No i montaż samego mechanizmu na tylnej ściance skrzynki / pudełka? (małe to to, więc trochę głupio nazywać skrzynią).  chodzi mi o to, że mechanizm nie "wisi" w pionie, krawędzie płyt nie są równoległe do ścianek bocznych.
No ale chodzi. widocznie ktoś podgiął pręt kotwicy.


6 godzin temu, zadra napisał(-a):

już wydaliście wyroki..

Ja widziałem w nim mechanizm i rozwiązania rodem z Brytanii  (tej Wielkiej) ale to były tylko błędne przeczucia..

Zegar/ek kupiłem właśnie w Wielkiej Brytanii, więc te przeczucia nie do końca muszą być błędne, choć wiadomo że miejsce zakupu o niczym nie przesądza. Jednak kupiony od osoby prywatnej a nie w "salonie" czy od handlarza antykami, więc może w tej rodzinie wydał ostanie tchnienie?

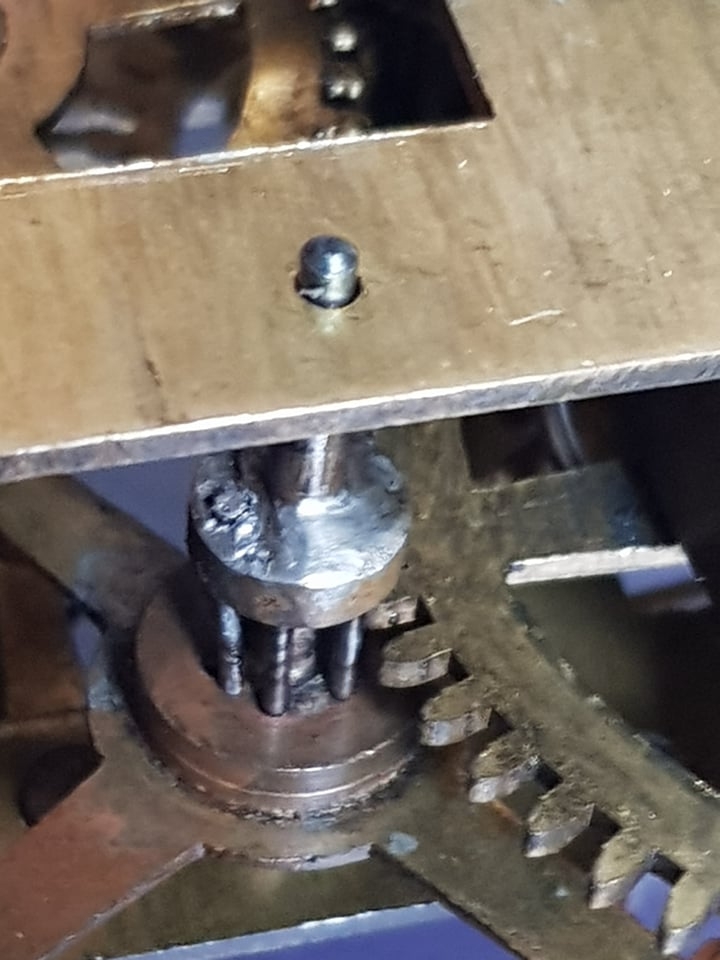

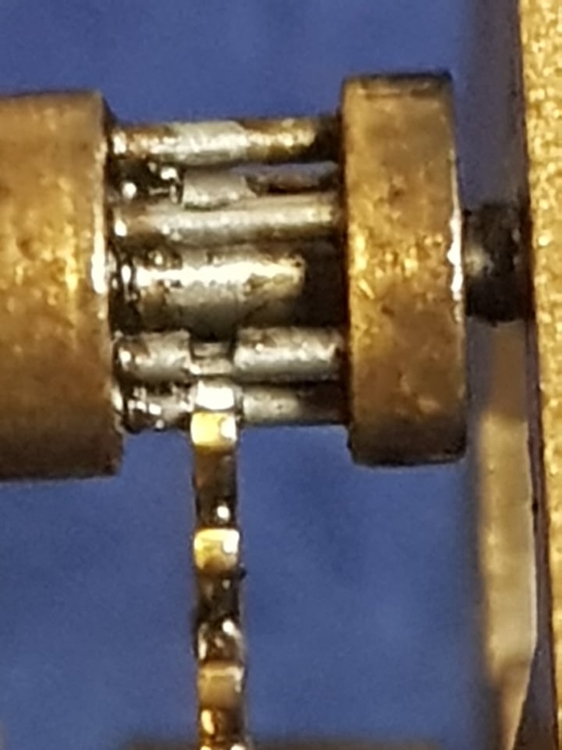

W tej chwili zatrzymuje się kilka minut przed pełną godziną. Przed każdą. Więc wiadomo, na pierwsze oględziny pójdzie koło minutowe. Ale na razie jestem za cienki żeby mu zrobić remont kapitalny, bo z tego co zauważyłem, kotwica ma spore ubytki / wytarcia w części "paletowej" i "kółka latarniowe" ( wiem że w którymś kościele dzwonią , poprawcie proszę moje nazewnictwo ) są wytarte do połowy grubości "pręcików".

Share this post


Link to post
Share on other sites

Wskazówka godzinowa wyrwana wprost z Metamec'a..

Może to jakiś mechanizm łączący największe zdobycze GB z dziedziny okołozegarowej ..



na pierwszym zdjęciu wskazówka Metamec'a








Edited by zadra

Share this post


Link to post
Share on other sites
8 godzin temu, zadra napisał(-a):

już wydaliście wyroki..

Ja widziałem w nim mechanizm i rozwiązania rodem z Brytanii  (tej Wielkiej) ale to były tylko błędne przeczucia..

Wcale nie wydaliśmy wyroku ... to są cały czas sugestie . Być może idziemy w złym kierunku , ale niech ktoś wskaże właściwy i napisze dlaczego . Jak widzisz rozwiązania z W.Brytanii , to pokaż i opisz .  Większość z nas , orientuje się w zegarach niemieckich , wiedeńskich , z Freiburga , itd , ale jak dotychczas , nie zauważyłem by ktoś znał się na angielskich , czy amerykańskich .   Junghansów ci u nas dostatek , ale kto zetknął na mechanizm , to skojarzenia powędrowały aż za ocean .... no , ale równie dobrze mogą iść za kanał La Manche . Nie mam żadnego zegara komodowego , ale mam kilka małych wiszących Junghansów ( wielkość chyba ta sama ) . I tu faktycznie jest coś z Junghansa . np. tarcza i ramka prawie ta sama , ale szczególik - w Junghansie ,  minuty przy cyfrze , to gruby czarny trójkącik ( czasem gruba kreska ) , a tu są małe kropeczki , no i brak sygnatury . Nie wiem , może i tak bywało .

W tych moich wiszących , to upchnięto duże mechanizmy , które bywały w dużo większych zegarach ...... Junghans miał różne mechanizmy , ale takiego nie widziałem i ciekaw jestem , kto takowy widział ? .... niestety nie mam katalogu z mechanizmami Junghansa , więc nie wiem , czy choćby podobne mechanizmy robił.

Ps. takie zasłony za tarczą były i zwykle to była cienka deseczka jak sklejka . Może u Ciebie się rozleciała i dorobiono z blachy , a może już tak było od początku.  Skrzynka raczej oryginał , bo naprawdę nie wygląda na samoróbkę . A latarkę można naprawić , choć trochę roboty jest . Na forum jest to gdzieś opisane.

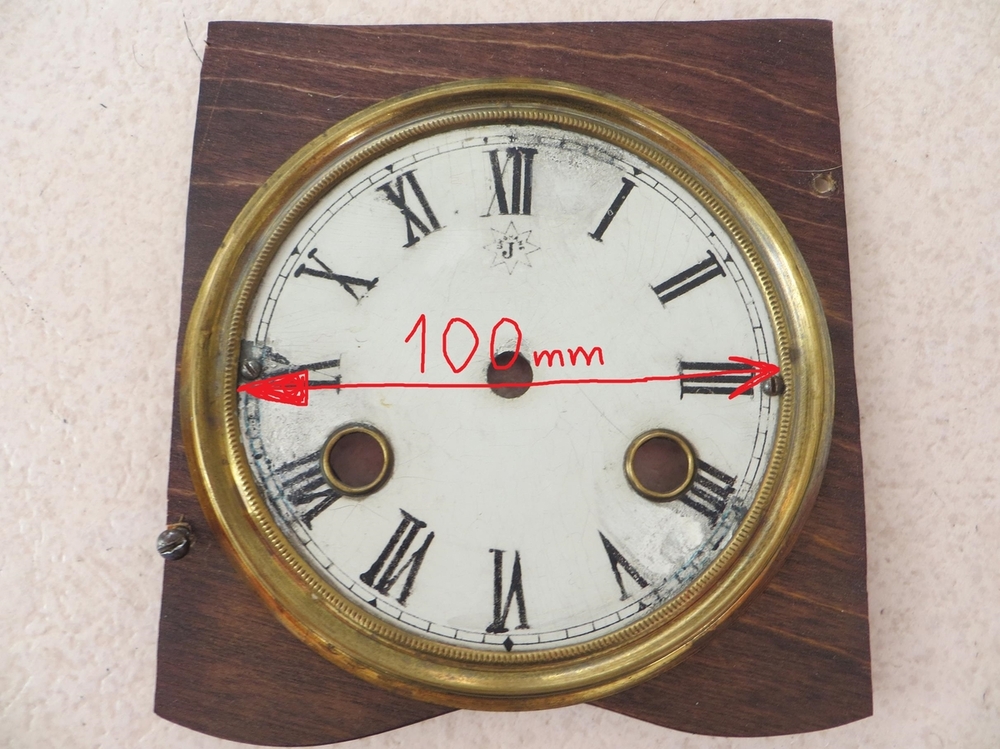

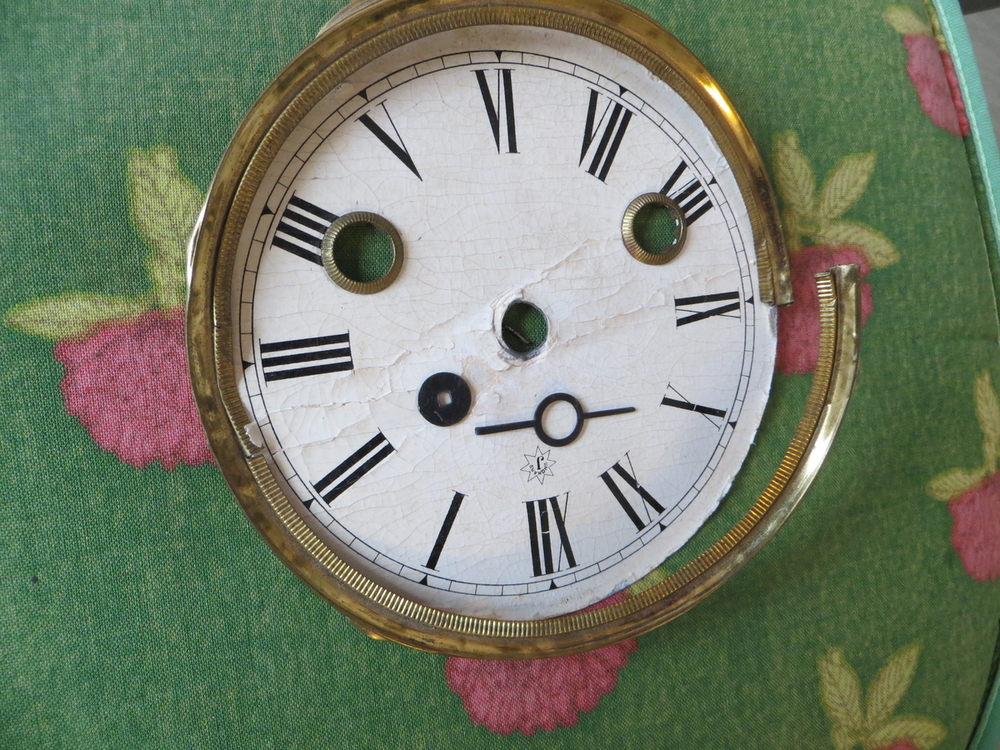

na zdj. tarcza podobna emaliowana i jak widać dość zniszczona i poprawiana , a niżej podobna , ale papier na blasze.

IMG_5602 a (Copy).jpg

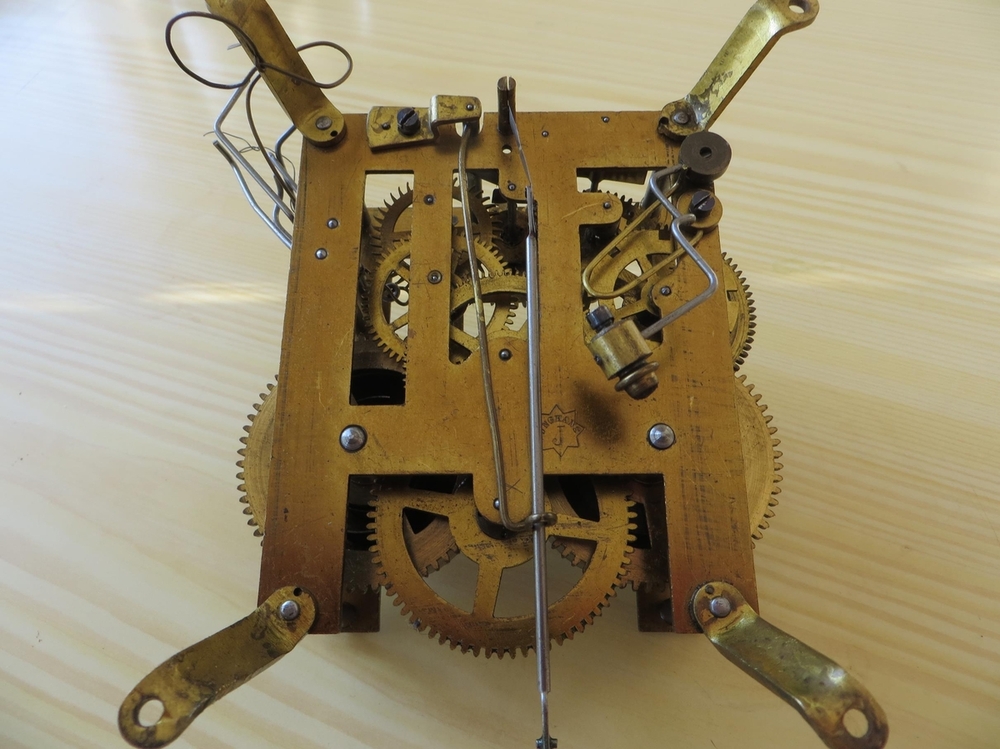

IMG_5613 (Copy).JPG



Edited by PM1122

Share this post


Link to post
Share on other sites

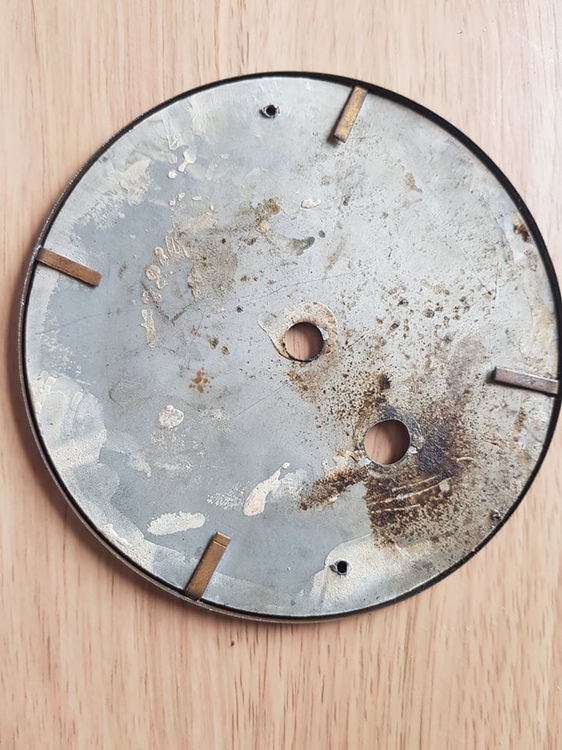

Wymiary tarczy mojego krasnala:
118 mm średnica zewnętrzna
103 mm widoczna część tarczy


Po uważniejszych oględzinach zauważyłem:
- mechanizm nie wisi równo "pionowo";

- otwory montażowe tarczy w różnych odległościach od brzegu tarczy i jakby je ktoś zrobił gwoździem (myślę, że stąd przy otworach te odpryski emalii;
- lewy wkręt mocujący tarczę ( ten na godzinie 9 ), gdy tarcza była przykręcona, był częściowo schowany pod "ramką"  tarczy. "Wskoczył" pod ramkę podczas wkręcania;
- tarcza nie jest przykręcona równo w skrzynce ( przesunięta w lewo );
Stąd się wzięły moje przypuszczenia co do nieoryginalności skrzynki.

A tak na marginesie, jak poprawnie określić "strony" skrzyni?
Bo jeżeli jest tak jak z meblami, to szafa stojąca do nas przodem ( drzwiami ), plecami jest oparta o ścianę. Zatem wchodząc do szafy i stając zgodnie plecami do pleców, przodem do przodu, jej lewe drzwi normalnie do niej podchodząc mamy z prawej strony.  :D





Share this post


Link to post
Share on other sites

W tych zegarach, to zawsze jest mały problem z tarczą. Zawsze jest oryginalnie zamocowany mechanizm, a dopiero później pasuje się tarczę. Dlatego są pewne przesunięcia, by całość pasowała.

Problem rodzi się wtedy, gdy skrzynia się rozeschnie, lub zegar jest naprawiany. Ponowny montaż mechanizmu i okazuje się, że jest tak przesunięty, iż tarcza, wcale nie wejdzie. Trzeba wówczas, nieźle się nakombinować z poprawnym ustawieniem nóżek. Nie wiem, jak są one mocowane do Twojego mechanizmu - czy nitowane, czy przykręcane. Ale tak, czy siak, tu można je przestawiać, gdy zaistnieje taka konieczność.

Edited by PM1122

Share this post


Link to post
Share on other sites

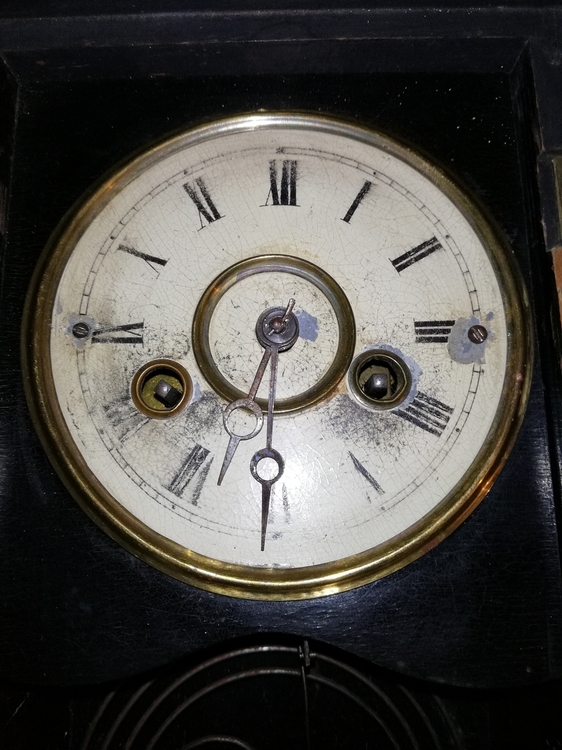

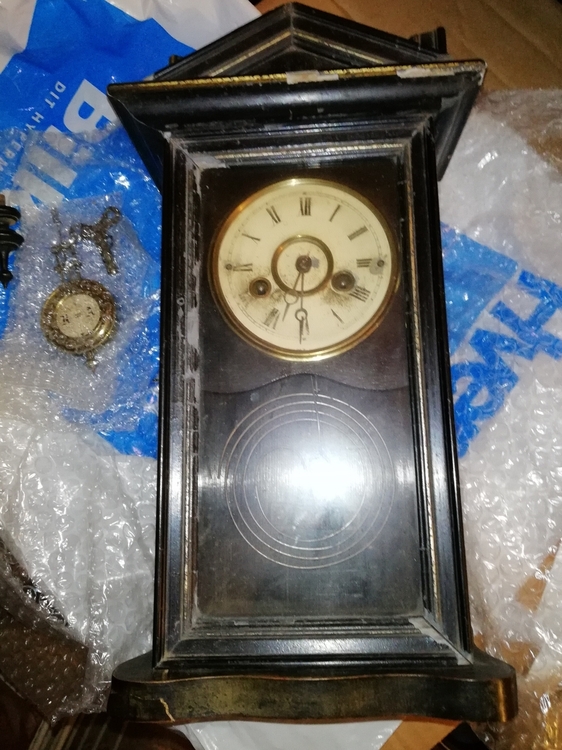

Mój maluszek wiszący, ale z biciem - Junghans,

ma kropki na tarczy i takie wskazówki. IMG_20210902_144057.thumb.jpg.fee78315a14288b504340441b7158c3c.jpg





Pozdrawiam Jacek


"Na żadnym zegarze nie znajdziesz wskazówek do życia"

Share this post


Link to post
Share on other sites

Mój jest grzeczny - nie bije :D
Czyli u mnie coś było kombinowane ze wskazówkami.
Trzeba będzie się rozejrzeć...

Share this post


Link to post
Share on other sites

To z całą pewnością. Najpewniej, to minutowa została złamana ( bo nią się kręci) i poszukano zastępczej.

Share this post


Link to post
Share on other sites

Wszyscy mają latarkę.
MAM I JA!!!  :D

Niestety ten będzie musiał poczekać aż nabiorę odwagi / wprawy. Bo zepsuć to myślę, że już umiałbym.


Dziękuję wszystkim za pomoc
Mam nadzieję, że jutro uda mi się zrobić zdjęcia następnemu okazowi i wrócę tu z pytaniem "kto zacz?"

P.S. przepraszam za nie najlepszą jakość zdjęć, ale robione z wolnej ręki tosterem.




241300135_1498148243887732_4510912441189901371_n (2).jpg




Share this post


Link to post
Share on other sites




Pozdrawiam

Piotr
