Sir Gresek

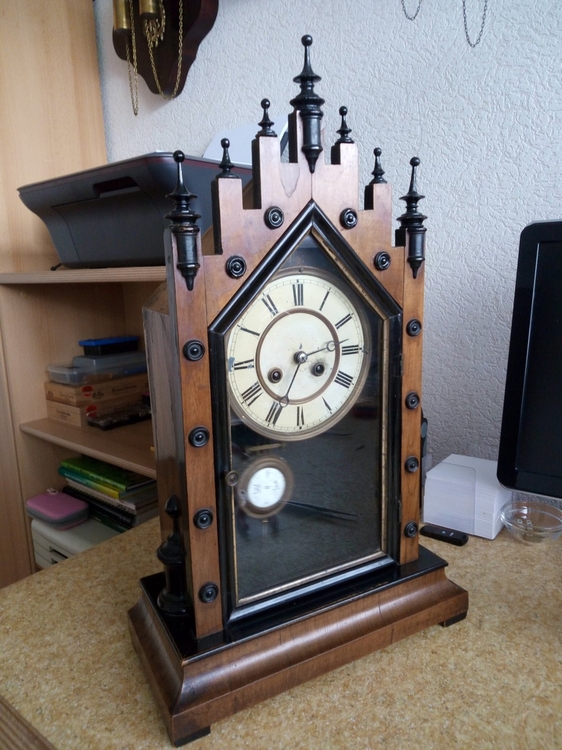

Kto mieszka w tej kapliczce?

Recommended Posts

Sprężyna francuska.


Pozdrawiam

Piotr





Share this post


Link to post
Share on other sites
Teraz, tarant napisał(-a):

Sprężyna francuska.

Nic mi te literki nie mówiły, a ucieszyłem się jak je znalazłem, jak małe dziecko w sklepie cukierniczym.
A i literkom pewnie było miło wyjrzeć na świat

Share this post


Link to post
Share on other sites

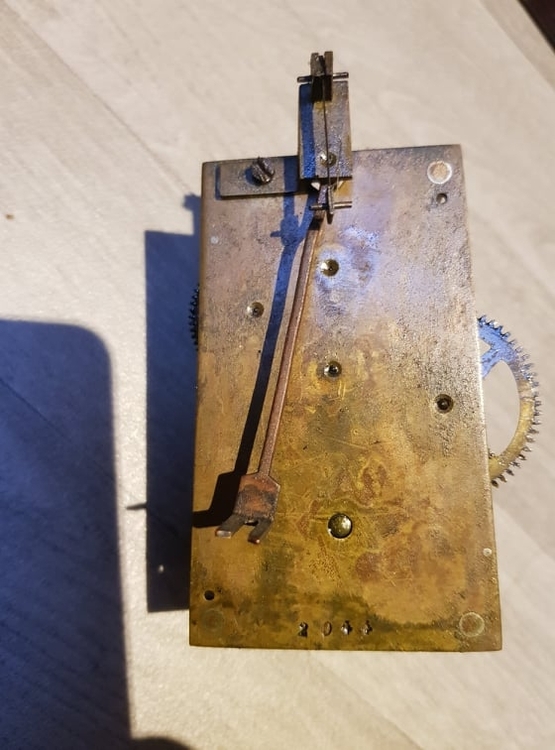

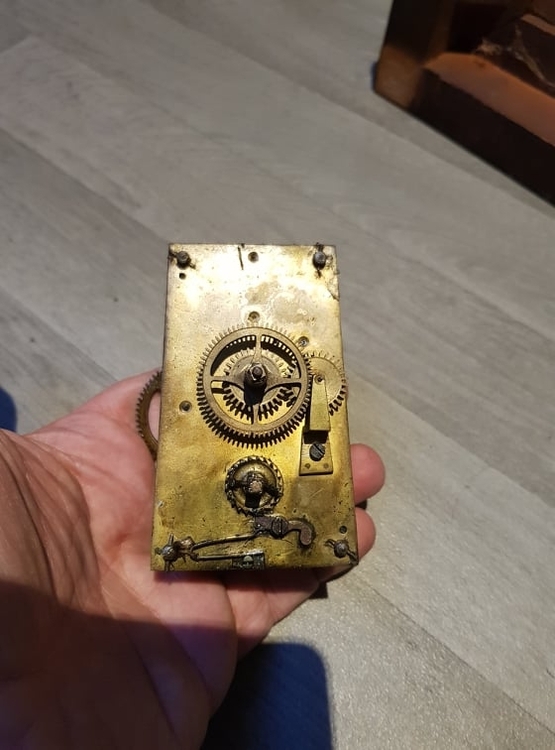

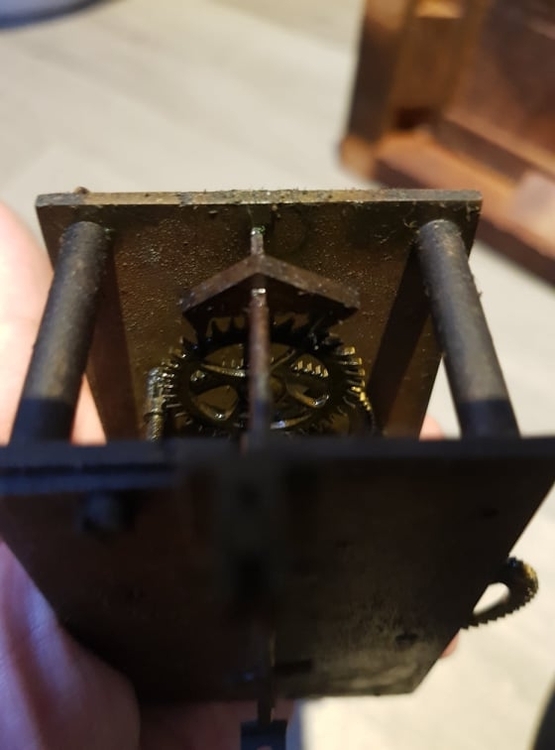

Hmm... taki zegar. To w nawiązaniu do tego co Tatyana pokazała... no i SirGresek też.



254471054_2964020810529982_3051390342075614175_n.jpg.a159a246f119493f510a0a8dd8ec6585.jpg254696123_2964020860529977_8978544627544817470_n.jpg.6a229c02d61a3946bb396029582ffc7d.jpg

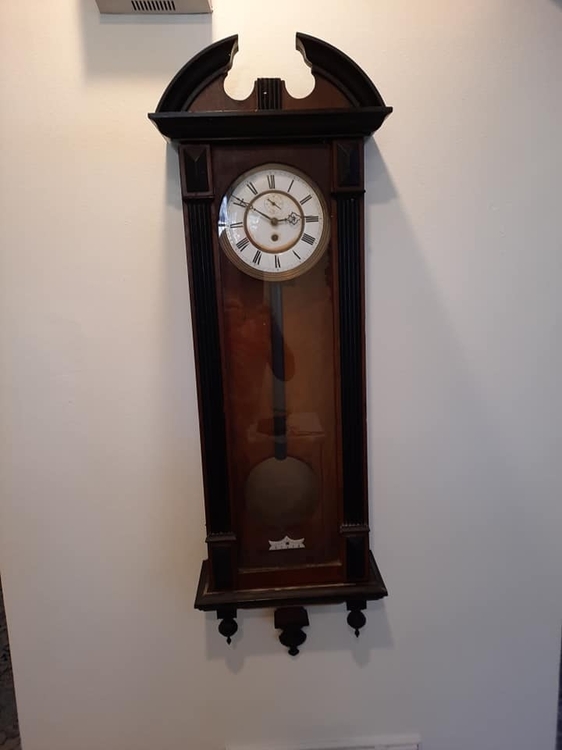

1324324695_254710530_2964020607196669_8737563705092312188_n(1).thumb.jpg.f14963247e71d7ed5f672471943a59e9.jpg

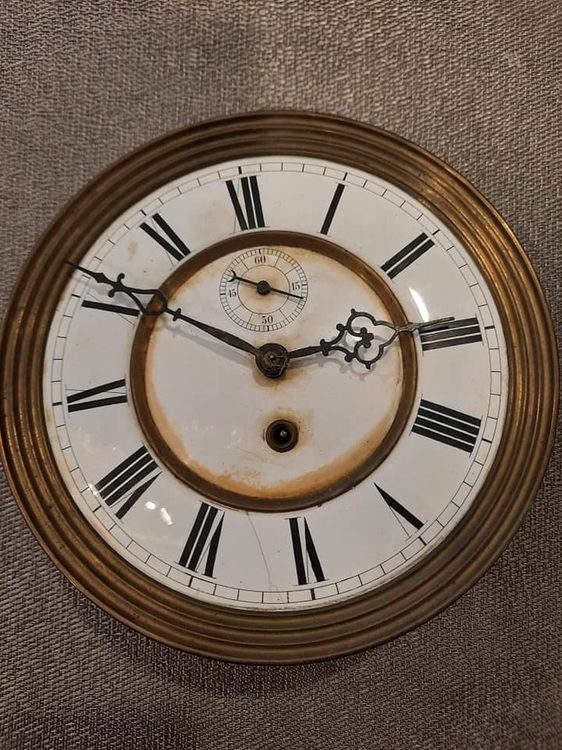

Jakiś komentarz może ? co do podobieństw ? Bo może tylko ja takie dostrzegam (?)



254071130_2964020710529992_2792312280061110788_n.thumb.jpg.0877adcc54e92d5fbe9d2cace53fd519.jpg



254349719_2964020767196653_819917948714209056_n.thumb.jpg.d8102669a746c12cc6ef616930b9df0c.jpg

Edited by tarant
Dodałem 2 zdjęcia,

Share this post


Link to post
Share on other sites

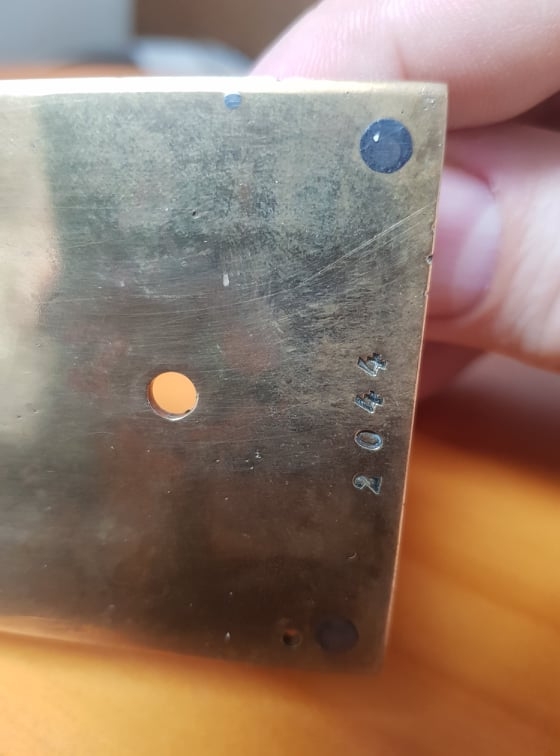

Też mi się tak wydaje... Pewności nie ma, ale ten sam zwyczaj nabijania na krawędzi numeru ... i widoczne otwory technologiczne.

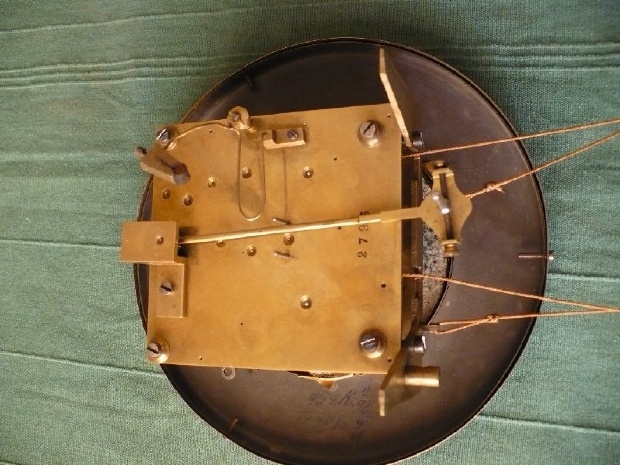

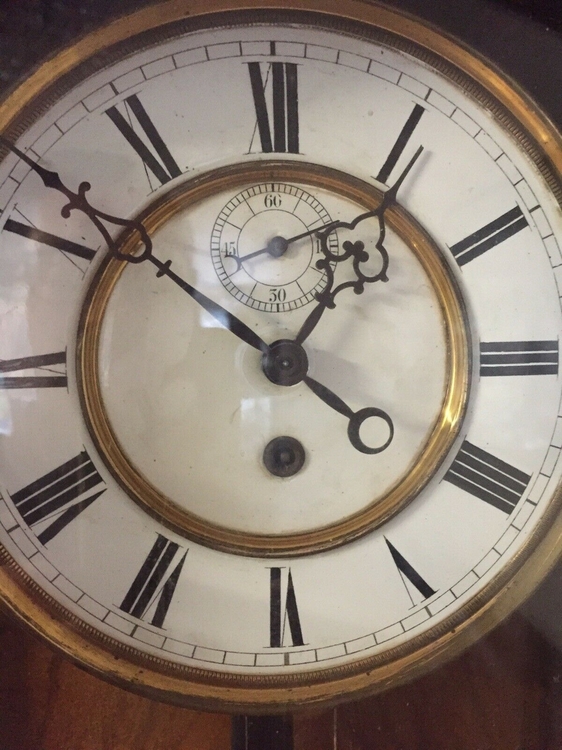

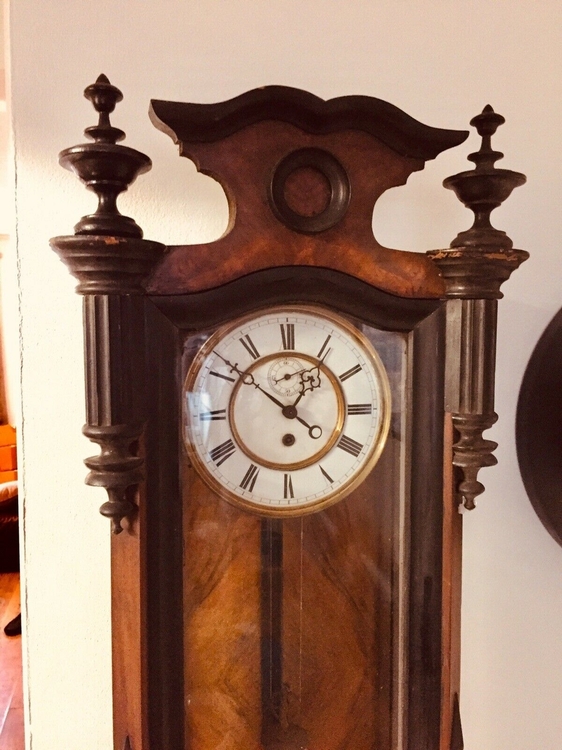

Mam jeszcze jeden podobny przypadek wagowy, ale bez widoku mechanizmu niestety. Tylko tarcza / wskazówki / ... i wahadło, które podobnie jak tu - też jest na dość długim pręcie.

Po wskazówkach muszę spróbować czegoś jeszcze poszukać...



s-l1600 (1).jpg

s-l1600 (2).jpg

s-l1600 (5).jpg

Share this post


Link to post
Share on other sites

A do tego drugiego chodzika masz zdjęcia werku i wieszaka z górną częścią wahadła?

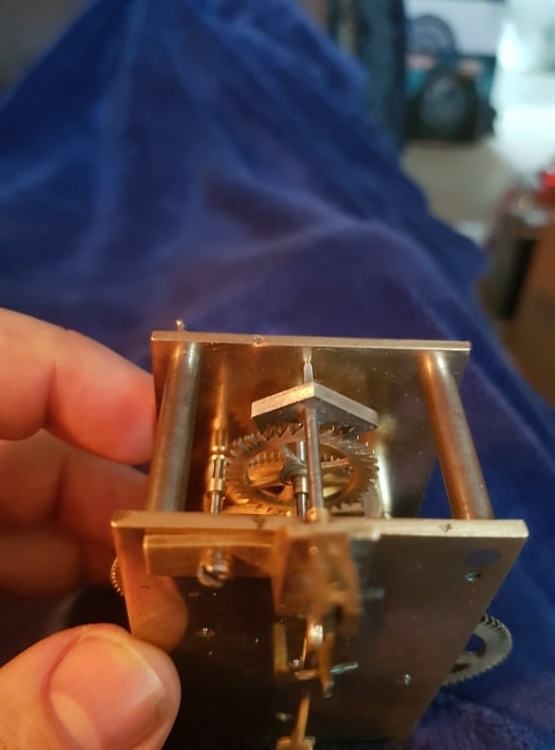

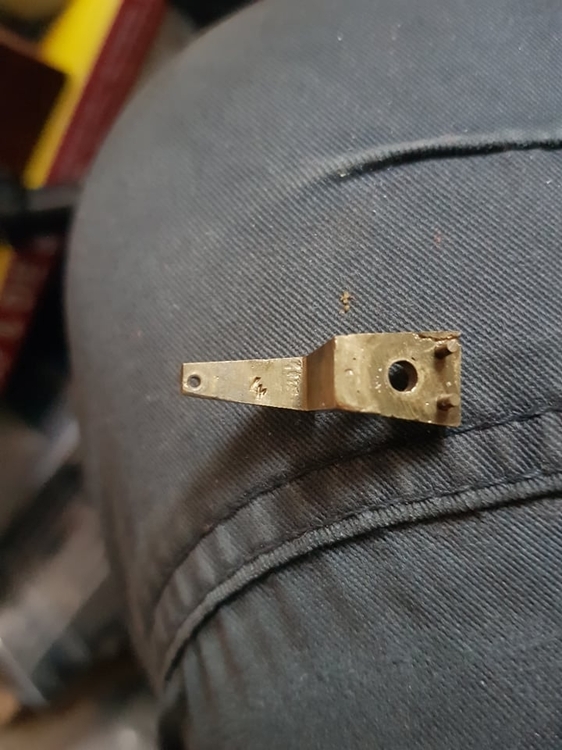

Regulator wychwytu ewidentnie "wypożyczony" od Lenzkircha. Popełniali takowe...Junhans (ale w ażurowych werkach linkowych) i niekiedy Gebruder Jung (nie ten rudy :) ) . Co do takiego mostka kotwicy i wieszaka kołacze mi się...Mauthe. Ale to by trzeba poszukać.

A może RSM jeszcze? Mało linkowców wypuścili...


Pozdrawiam

Piotr





Share this post


Link to post
Share on other sites

Ja mam wrażenie, że gdzieś jeszcze te wskazówki widziałem. Mam kilka bardzo podobnych ale nie takie... takie są tylko te 2 szt.

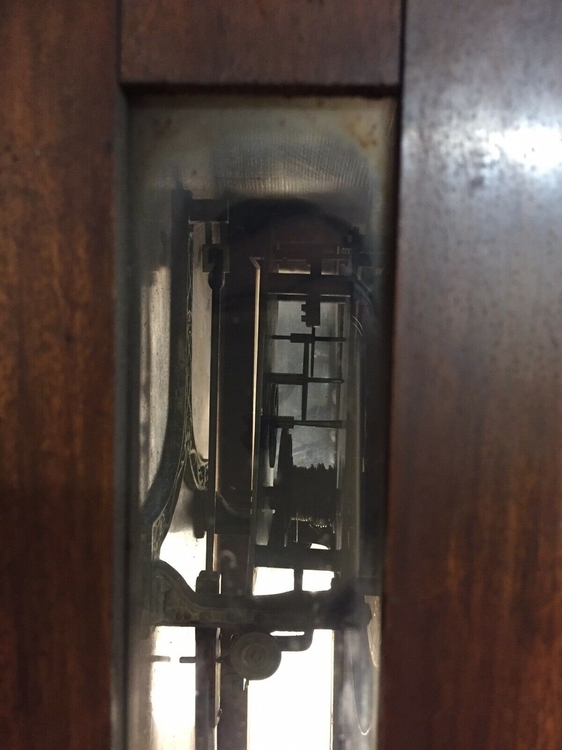

Co do wahadła - to ono rzeczywiście jest w kierunku Lenzowym. Przy tym drugim - mam tylko zdjęcie przez boczną szybkę... no ale widać od którego momentu się 'patyk' zaczyna.

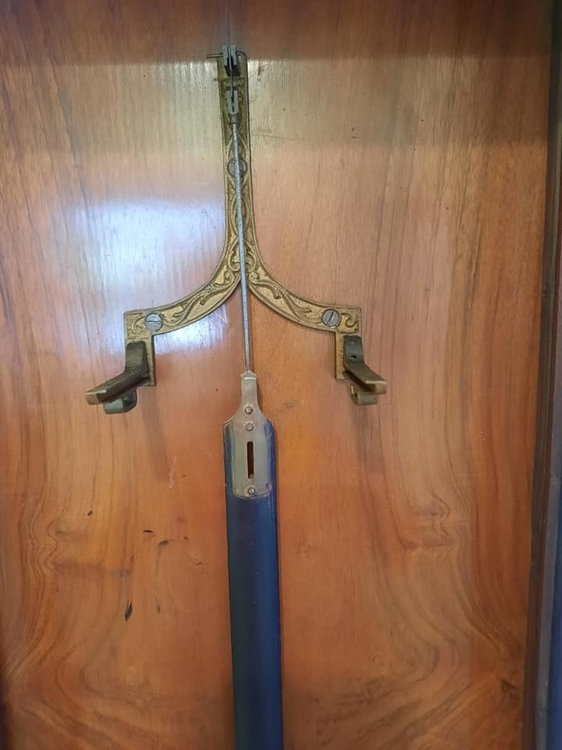

A do tego pierwszego mam całość:



254071130_2964020710529992_2792312280061110788_n.thumb.jpg.9dc7e03832f0949b184bee9b4ac78e97.jpg



RSM - wydaje mi się, że odpada... wszystko co miałem - pokazałem w RSM vs FMS. Nie ma takich.

Cyferki są podobne do FMS, jednak odrobinkę inne. Ale jeszcze jedna rzecz tu dochodzi.

Gdyby to (mam na myśli te 2 wagowe) miał być 'wczesny FMS', no to trzeba byłoby go ustawiać bardzo wcześnie... Potem przerwa w wagowych (?).
A potem to, co robił FWU ... bo mechanizm 150 który pokazywałem jest żywcem z FWU skopiowany.
W sumie - mogło i tak być... czemu nie...

SirGresek pokazał sprężynę od swojego. Jest francuska. Gdzieś na KMZiZ czytałem, że Niemcy do pewnego momentu brali sprężyny z Francji, bo nie mieli własnej/dobrej technologii.
Skoro SirGresek ma taką - to być może pozwala to gdzieś jego zegar datować (nie zapisałem sobie szczegółów do kiedy posiłkowano się produktami z Francji).


No i jeszcze przypadek ze stopką od-Lenzową, ale to jeszcze inna bajka jest jak widać... też nie mam pojęcia do kogo to przymierzyć...



Share this post


Link to post
Share on other sites
W dniu 7.11.2021 o 20:42, Tatyana napisał(-a):

Znalazłem ten model z Junghans 1878:

597776923_JunghansKatalogdeutsch187822(1).thumb.jpg.0358d33c4eb206eb4177e6a3be914ee5.jpg




Witam!

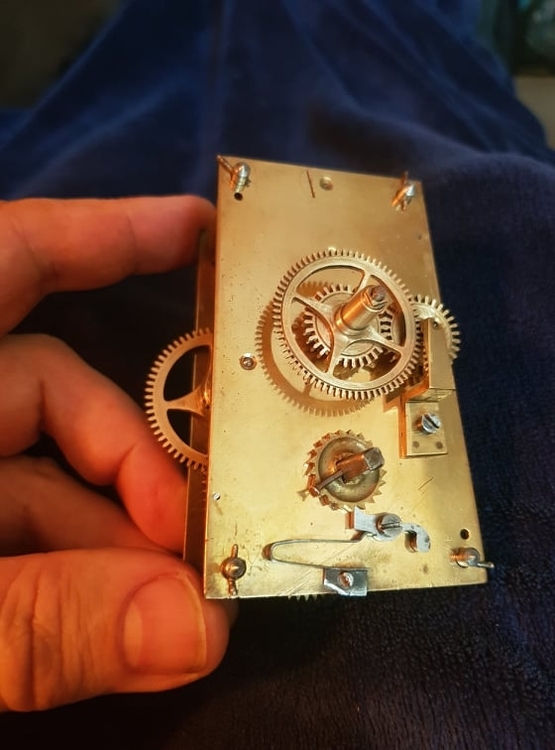

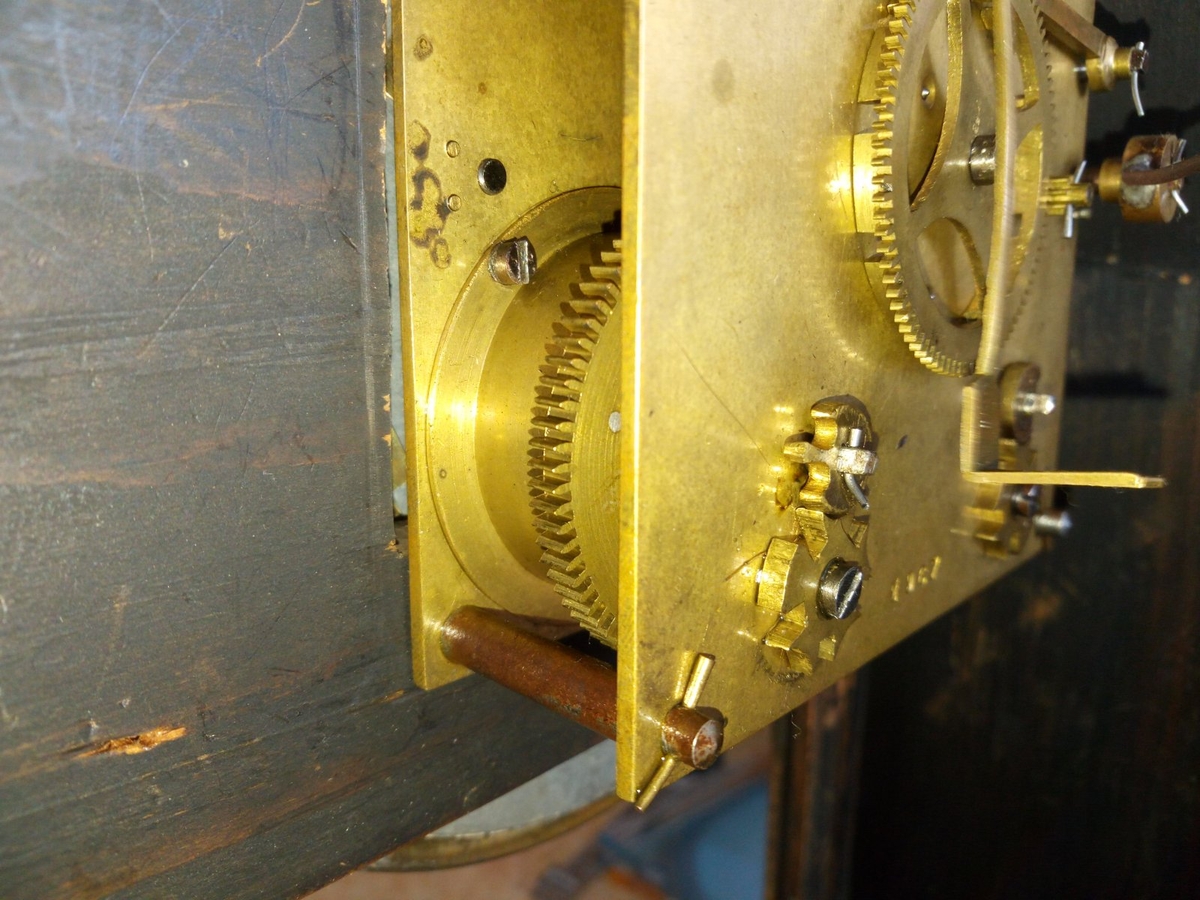

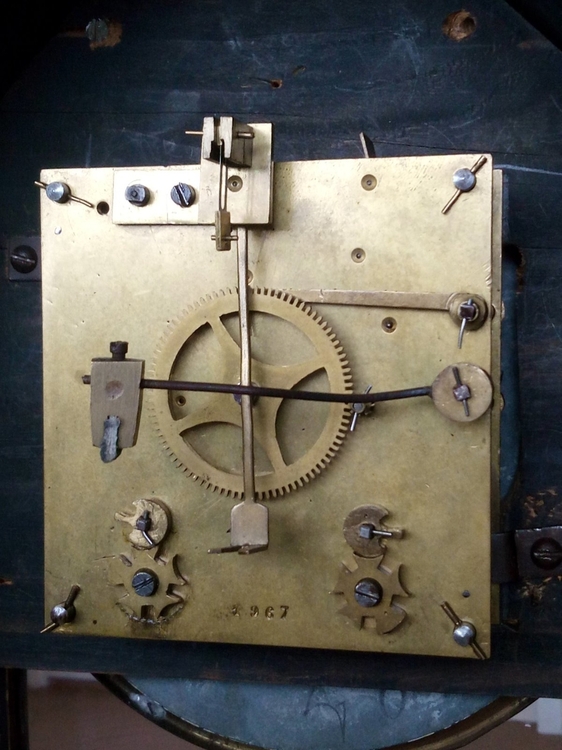

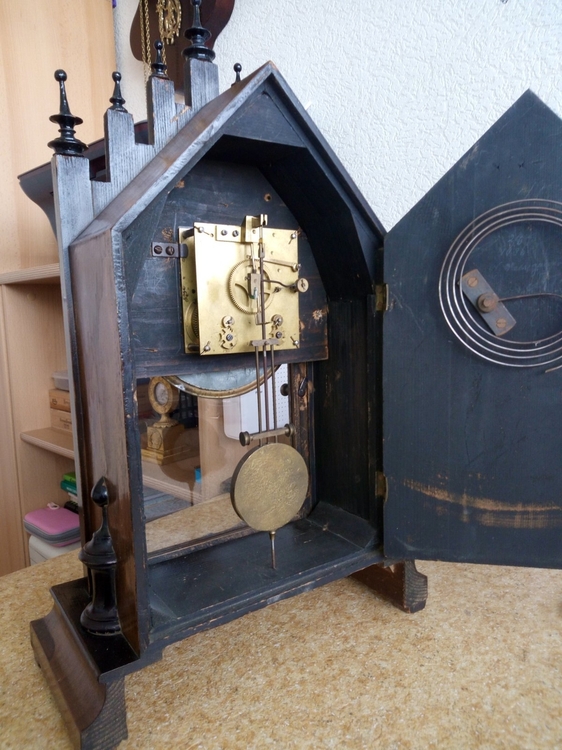

W tej samej skrzyni znajduje się jeszcze bardziej archaiczny mechanizm:



1_967 (2).jpg




Share this post


Link to post
Share on other sites

Dziękuję wszystkim za pomoc
Jeszcze jednej podpowiedzi potrzebuję
Waszym zdaniem, czy czyszcząc koła zębate i inne elementy mechanizmu, polerować je na lustro, czy też zostawiać ślady fabrycznej obróbki ( na przykład ślady po obróbce skrawaniem, ślady po nożu tokarskim i podobne ) ?
Czy to nie będzie zbyt głęboka ingerencja w "renowację"?
Nie chodzi mi o aspekt wytrzymałości mechanicznej tylko o estetykę

Share this post


Link to post
Share on other sites

Ja tylko czyszczę i chyba koledzy podobnie.

Przy jakimś szczególnym okazie, który chcemy czasem komuś pokazać, to boki kół można na lustro.... ale myślę, że to raczej przy roczniakach. Bo tam, mechanizm jest cały czas do oglądania.

Ale to tylko moje zdanie.

Share this post


Link to post
Share on other sites

Też uważam, że jeśli czyścić, to do stanu w jakim wyszedł z fabryki, bo taki po prostu był. Dalsze poprawianie to już tuning, absolutnie w przypadku starych przedmiotów, moim zdaniem, nie powinien mieć miejsca.

To oczywiście prywatna opinia, no przeoczony przez kontrolę techniczną zadzior, co przeszkadza w pracy można usunąć  😁.



Share this post


Link to post
Share on other sites

Wszelkie ślady obróbki fabrycznej są zawsze mile wskazane . Najcenniejsze mam na odwrocie soczewek wahadła Eppnera ... metoda wyznaczania geometrii rozstawienia otworów... podpisy wykonawcy . Broń Boże  takie rzeczy ruszać ...😁

:rolleyes:


Czasem lepiej powiedzieć coś, nie mówiąc NIC!  🤔

Share this post


Link to post
Share on other sites
34 minuty temu, LESKOS napisał(-a):

Wszelkie ślady obróbki fabrycznej są zawsze mile wskazane . Najcenniejsze mam na odwrocie soczewek wahadła Eppnera ... metoda wyznaczania geometrii rozstawienia otworów... podpisy wykonawcy . Broń Boże  takie rzeczy ruszać ...😁

:rolleyes:

Nooo , tego trasowania zazdraszczam :)

Share this post


Link to post
Share on other sites

No, takich fajnych przekazów z przeszłości nie mam.
Ale mam jeszcze jedno pytanie
Podzielcie się ze mną swoimi teoriami lub wiedzą na temat mojego spostrzeżenia.

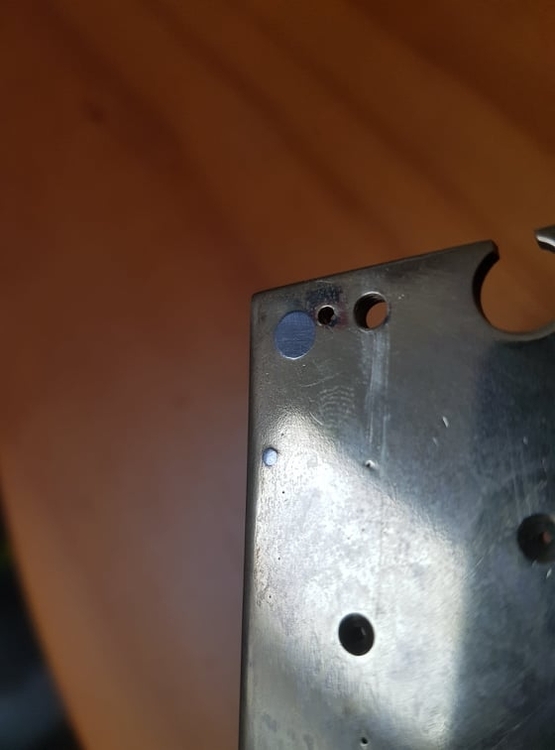

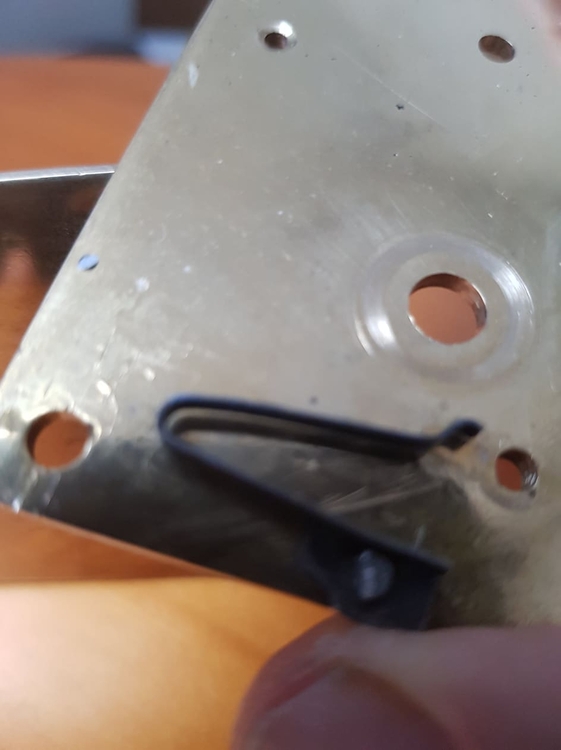

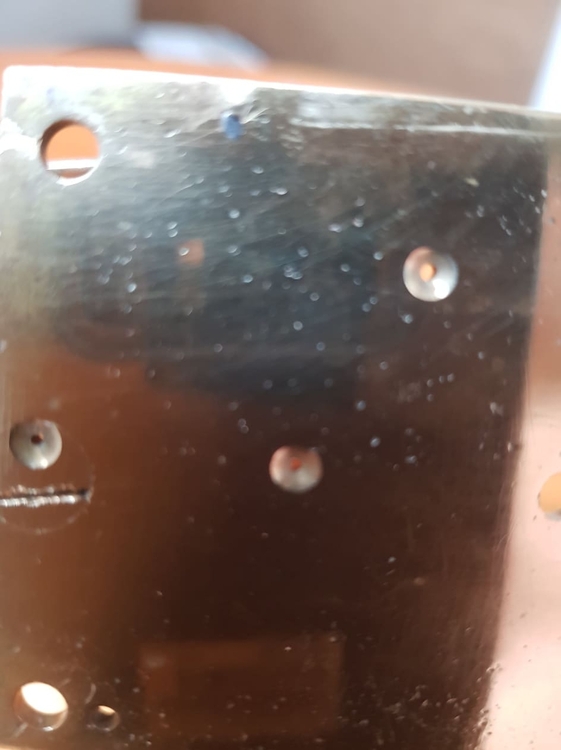

Otóż w tym mechanizmie, którego dotyczy ten artykuł, zauważyłem w płytach dodatkowe otwory.
Nie byłoby w tym nic fascynującego, ale są one zaślepione (zanitowane) stalowymi "kołkami" (nitami).
Jaki jest sens aż takiego postępowania z nimi?
Jeżeli były one "błędnie" wykonane, to po co je "zamykać" a nie zostawić?
W czym przeszkadzały do tego stopnia że zostały zaślepione?





Share this post


Link to post
Share on other sites
19 minut temu, Sir Gresek napisał(-a):

Dziękuję Wam wszystkim za pomoc, wskazówki, opinie

No i jak tam prace ? Chodzi, wygląda ? 🤔

Share this post


Link to post
Share on other sites
10 minut temu, PM1122 napisał(-a):

No i jak tam prace ? Chodzi, wygląda ? 🤔

Złapałem doła, bo mnie ktoś przelicytował, a była podobna kapliczka z dwucyfrowym numerem
Tej jeszcze nie dokończyłem. Mea Culpa.

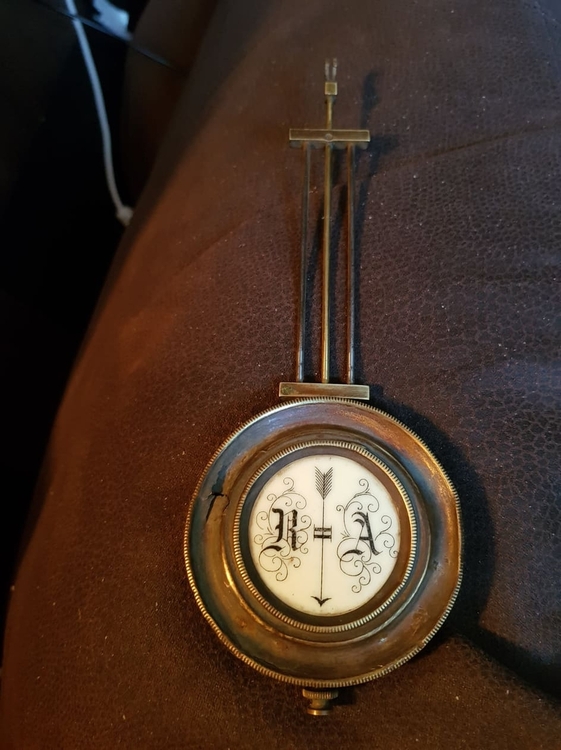

Wahadło za krótkie i do zlokalizowania przyczyna zatrzymywania się mechanizmu (prawdopodobnie zużyta kotwica i chyba coś
z geometrią zęba w kole wychwytowym).
Chwilowo nie mam nawet jak wytoczyć sterczynek, choć takie małe mógłbym zrobić przy pomocy wiertarki, więc zniechęcenie mnie dopadło. Czekam na wenę



Share this post


Link to post
Share on other sites

Tak bywa, że ktoś nas ubiegnie.

A co do ,, weny", to też tak bywa. Ale spokojnie, czasem trzeba dać trochę na luz. ;)

np. Tu jest taka, ale droga, no i odpuszczam.

Mechanizm Junghansa, taki jak w blaszanych kareciakach


Edited by PM1122

Share this post


Link to post
Share on other sites
