wibrograf Tiktest

[dalw 9]

witam,



czy ktoś z Klubowiczów pomoże mi w rozszyfrowaniu zawiłości używania wibrografu Tiktest ?



czy to co na zdjęciu to wszystko co potrzebuję do jego działania?

kolejnymi numerami oznaczyłem jego części, których przeznaczenie prosiłbym wytłumaczyć?

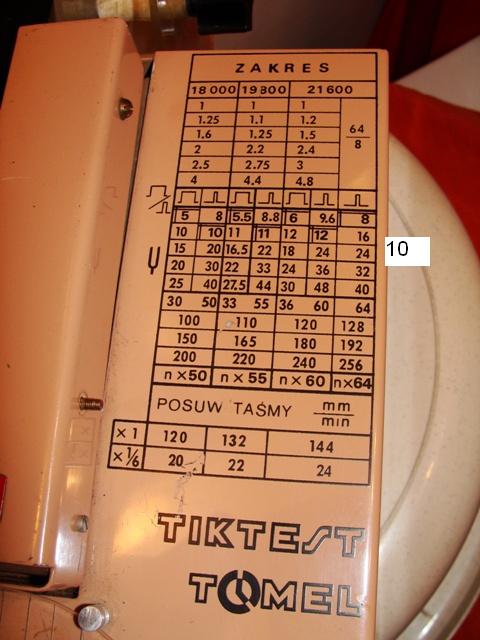

co z tą tabelą ? jak ją czytać ?

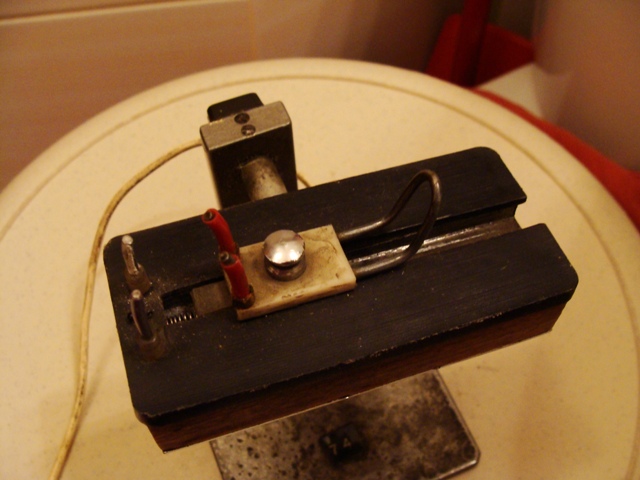

mikrofon - czy plastikowe tulejki powinny się znajdować na wszystkich metalowych uchwytach

ciekawe porady odnośnie tego modelu ?



z góry dziękuję za udzieloną pomoc















[Jacek. 0]

Łorany, toś mi zadał. Ni w ząb nie pamiętam. Przede wszystkim napadnij o instrukcję któregoś z kolegów, którzy mieli Tiktesta:

http://zegarkiclub.pl/forum-2008-10/viewto...ab71184f8f0f1ff

Ja po świętach spytam Mistrza - może zachował.

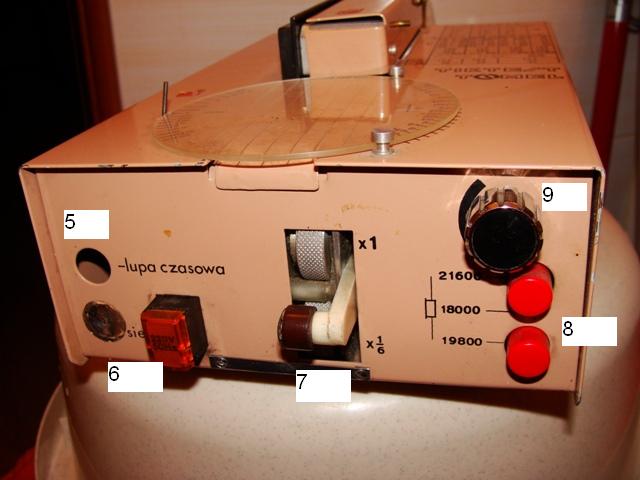

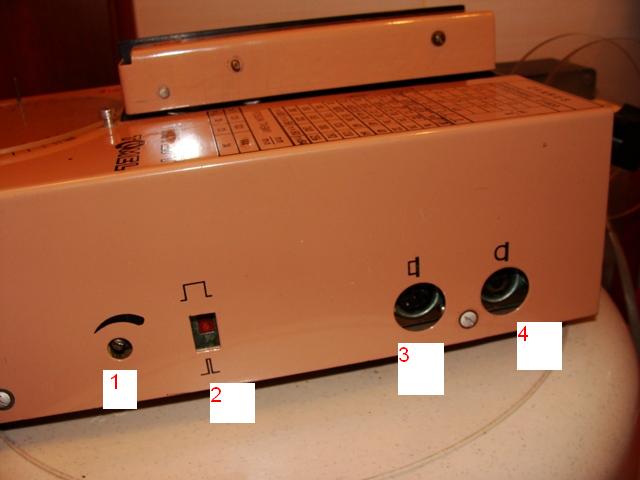

Ogólnie:

1 - patrz 9

3 - wejście dla czujnika (mikrofonu) piezoelektrycznego,

4 - wejście dla czujnika elektrodynamicznego,

5 - był przycisk do rozciągania wykresu

6 - włącznik

7 - przełącznik prędkości przesuwu taśmy

8 - częstotliwość wychyleń balansu

9 - poziom sygnału (nie pamiętam którym regulowało się wyrazistość wykresu, a którym sygnał z czujnika)

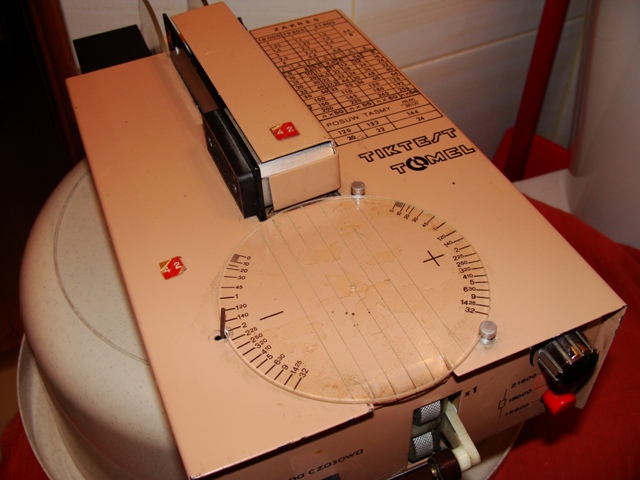

Koło u góry - to chyba wiesz - po zrównaniu linii na plexi z liniami wykresu daje odchyłkę chodu (do przeliczenia wg górnej tabeli)



J.

[dalw 9]

dziękuję za pomoc



oczywiście sprawdzarkę już próbowałem uruchamiać i jakoś tam działa

nawet udało sie zrobić wykres jednego zegarka

ale innych już nie bardzo - igła strzelała dookoła jak szalona i zamiast dwóch lini miałem zgrupowanie kreseczek może źle ustawiłem zakres wychyłu balansu albo coś innego ?

poza tym nie zawsze włączała się po położeniu zegarka na mikrofon

sam mikrofon podłączałem na '4' bo na '3' nie pasowała wtyczka, tylko co wtedy z 3 - co miałbym tam podłączyć ? głośnik ? a może mikron ze zdjęcia powinien mieć dwa kable i czegoś mu w tej chwili brakuje ?



Jacek.

już jestem wdzięczny za próbę zdobycia instrukcji - na pewno wyjaśniłaby wiele





nawiasem mówiąc strasznie się tłucze igła wybijająca wykres - sąsiedzi na pewno słyszeli

ale gadżet fajny, mam jeszcze drugie "pudło" więc ostatecznie coś powinno udać się złożyć .... nadzieje ...



moje poszukiwania informacji wynikają także z faktu, iż zegarmistrz, który ją używał jakoby odłożył ją z powodu wady jej funkcjonowania, niestety nie wiem jakiej



pozdrawiam

dalw

[Jacek. 0]

dziękuję za pomoc



oczywiście sprawdzarkę już próbowałem uruchamiać i jakoś tam działa

nawet udało sie zrobić wykres jednego zegarka

ale innych już nie bardzo - igła strzelała dookoła jak szalona i zamiast dwóch lini miałem zgrupowanie kreseczek może źle ustawiłem zakres wychyłu balansu albo coś innego ?



Czy nie działało na żadnej z częstotliwości?

Tam zastosowano przełączniki "isostat" - nie zaszkodziłoby przeczyszczenie ich aerozolem do styków (np Kontakt WL albo cleanser PR 130)



poza tym nie zawsze włączała się po położeniu zegarka na mikrofon



Próg zadziałania ustawiało się chyba potencjometrem nr 1. Potencjometrom czystka Kontaktem też nie zaszkodzi.



sam mikrofon podłączałem na '4' bo na '3' nie pasowała wtyczka, tylko co wtedy z 3 - co miałbym tam podłączyć ? głośnik ? a może mikron ze zdjęcia powinien mieć dwa kable i czegoś mu w tej chwili brakuje ?



Te gniazdka są dla różnych rodzajów mikrofonów: krystalicznego i dynamicznego - różnią się czułością i poziomem sygnału wyjściowego. Dlatego mają różne gniazdka.

Napisz do Adama Mroziuka lub Safinowskiego - oni byli oblatani w posługiwaniu się Tiktestem.



nawiasem mówiąc strasznie się tłucze igła wybijająca wykres - sąsiedzi na pewno słyszeli



Tam nie ma igły; jest piekielny mechanizm, złożony z bębna z ułożonymi śrubowo progami z drutu, napędzanego silnikiem synchronicznym i młoteczka - płytki, dobijanej elektromagnesem.



J.

[amroziuk 98]

Jako niejako wyrwany do odpowiedzi zaczynam nadawać.........



3 - to gniazdo słuchawkowe do słuchania pracy mechanizmu

9 - regulacja wzmocnienia sygnału z mikrofonu - reguluje się tak aby nie były słyszalne zakłócenia

8 - przełącznik zakresów pomiarowych - wybiera się częstotliwość

dwa wyłączone 18000

górny - 21600

dolny - 19800

włączone dwa jednocześnie - podsłuch zegarka przez słuchawkę przy wyłączonym silniku sprawdzarki.



Taśmę barwiącą można zrobić samemu przez wycięcie wąskiego paska kalki i następnie sklejenie go w pętelkę klejem np cyjanopan, super glue.

Sklejenie musi być bardzo wąskie około 1mm przy szerszym klejeniu taśma barwiąca będzie się blokowała.

Mam instrukcję ................... gdzieś

[Jacek. 0]

3 - to gniazdo słuchawkowe do słuchania pracy mechanizmu



Wynika, że mi się pozajęczyło z jakimś innym aparatem. Skleroza i tyle.



J.

[Jacek. 0]

Jacku, przecież tak się głośnik w elektronice oznacza... Mikrofon jaki by nie był dynamiczny czy pojemnościowy oznaczamy kółkiem ze stycznym do niego odcinkiem. Dla przypomnienia:



W normach GOST (i starej PN) symbol mikrofonu krystalicznego różnił się od słuchawki grubością pionowej kreski.



Co do potencjometrów-psikacz to tak nie za bardzo, bo cały ten syf, który tam był sobie będzie. W isostatach na ten moment ujdzie, ale potencjomet proponuję rozebrać, delikatnie srajtaśmą przejechać, ewentualnie po wyczyszczeniu miękim ołówkiem przejechać i potem delikatnie srajtaśmą powycierać. Rozwiązanie dobre na jakiś czas, ale w większości przypadków działa... Powodzenia!



Ja jednak radzę umyć, a jak dalej przerywa, wymienić.



BTW: po co ten "opornik McGyvera" czyli ołówek???

[dalw 9]

Taśmę barwiącą można zrobić samemu przez wycięcie wąskiego paska kalki i następnie sklejenie go w pętelkę klejem np cyjanopan, super glue.

Sklejenie musi być bardzo wąskie około 1mm przy szerszym klejeniu taśma barwiąca będzie się blokowała.

Mam instrukcję ................... gdzieś



Och !!! gdyby tak udało się znaleźć tą instrukcję .... gorąco zachęcam

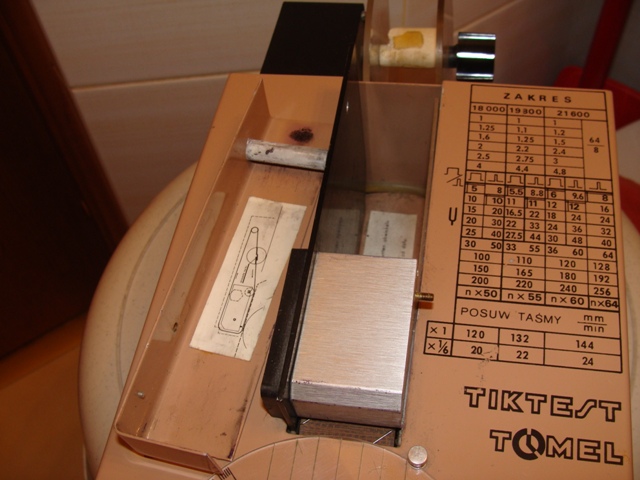

czy dobrze zaobserwowałem, że taśma barwiąca powinna przebiegać dookoła całej sprawdzarki ?

jak odgaduję taśmy powinny być poprowadzone między rolkami (7 na zdjęciu)

jak rozumiem rolki (7) powinny także pracować równocześnie z resztą ?



i tu coś mi nie pasuje ... jak robiłem odczyt zegarka to taśma (a raczej pasek papieru i przyłożona kalka) były wciągane do nadstawki metalowej na górze skrzynki (pasek wciągała rolka zamontowana na początku nadstwawki, która uruchamiała się po położeniu zegarka na mikrofonie),

czy ruch taśmy nie powninien odbywać się do przedniej strony skrzynki ? wtedy miałby też sens zamontowania koła odczytu z przodu.....

[Jacek. 0]

Cześć



Po co ołówek? Aby uzupełnić część braków w scieżce węglowej w potencjometrze McGaverowe rozwiązania, ale często działa



Zaryzykuję twierdzenie, że często działa mimo posmarowania ołówkiem



J.

[amroziuk 98]

Pomimo tego, że kol. Dalw nie pisał o problemach z potencjometrem ten wątek rozwija się w najlepsze

Niestety żaden dotychczasowy pomysł na ratowanie wytartego potencjometru nie jest idealny.



Mam swój własny pomysł na ratowanie potencjometrów - trzeba przesunąć szczotkę tak aby tarła w nowym miejscu (bliżej lub dalej od osi). Jest to bardzo łatwe a w wyniku tego zabiegu mam ten element działający jak nowy. Zawsze można wygiąć szczotkę tak aby tarła w nie wytartym miejscu i nie jest istotne czy to potencjometr suwakowy czy obrotowy.



Zeskanowałem instrukcję obsługi do chronokomparatora TOMEL TikTest. Nie jest to instrukcja od tego samego modelu ale nie jest to istotne ponieważ zmiany konstrukcyjne urządzenia nie są duże i można się połapać. Wydrukowali tą instrukcję na papierze makulaturowym kiepska jakość no cóż to były takie czasy



Instrukcja jest w mojej galerii.

Odwiedź moją galerię

[dalw 9]

co do rozważań o potencjometrach - zawsze można się dowiedzieć czegoś nowego



a za instrukcję dziękuję bardzo !!!





do środka sprawdzarki raczej sam nie będę zaglądał, prawdopodobnie dodatkowo trafi na przegląd do elektronika, który naprawiał mikrofon klubowiczowi - sobieradek. Z uzyskanych informacji wynika, że fachowiec miał już do czynienia nie jeden raz z tego typu urządzeniami.

na razie planuję porównanie moich wykresów z tymi z innych sprawdzarek

pozdrawiam

dalw

[Jacek. 0]

Adam, dzięki wielkie za instrukcję



Żeby podsumować potencjometrowy OT, to możliwość i sposób ożywiania zależy od:

- typu (konstrukcji) potencjometru,

- czy pracuje w obwodzie prądu stałego czy zmiennego,

- mocy, która się na nim odkłada.



Zabawne, ale w praktyce coraz częściej przychodzi mi robić takie zabiegi - po prostu niektóre typy potencjometrów są już nie do dostania.

W większości przypadków małej mocy wymycie odpowiednim preparatem pomaga radykalnie. Polecam polskie cleansery - są skuteczne (także do styków i isistaów) i połowę tańsze od niemieckich Kontakt Chemie. Do potencjometrów większej mocy ze ścieżką z masy oporowej Twoja metoda rzeczywiście często bywa jedyna.

Metoda Komornika ma tę niedogodność, że rezystancja potencjometru zmienia się, a z wiekszą reztstancją i mocą rzędu 2W łatwo potencjometr po prostu spalić.



J.

[dalw 9]

to jeszcze jedno pytanie



na spodzie mikrofonu znajduje się mały - płaski przełącznik, do czego służy ?



pozdrawiam

dalw

[amroziuk 98]

Już nie pamiętam na sto procent ale to jest chyba przełączenie z mikrofonu piezokrystalicznego na czujnik elektromagnetyczny.

Najlepiej rozkręcić i zobaczyć

[dalw 9]

Już nie pamiętam na sto procent ale to jest chyba przełączenie z mikrofonu piezokrystalicznego na czujnik elektromagnetyczny.

Najlepiej rozkręcić i zobaczyć



o tak, po rozkręceniu wszystko się dla mnie wyjaśni, chociaż ....



czujnik elektromagnetyczny - do badania zegarków elektronicznych ?

[amroziuk 98]

Tak - potrzebny do zegarków z elektromagnetycznym napędem balansu.



Np w takim mech.



albo takim



[dalw 9]

co do przycisku w mikrofonie - przetestowałem i zgadza się







pozdrawiam

dalw
