Wahadło zegara rocznego - mocowanie zawieszki

[Miguel44 1]

Witam Panów !

Od jakiegoś czasu reanimuję sobie zegarki roczne zupełnie amatorsko posiłkując się waszymi doświadczeniami i sprawia mi to wielka frajdę gdy zegarek wraca do życia

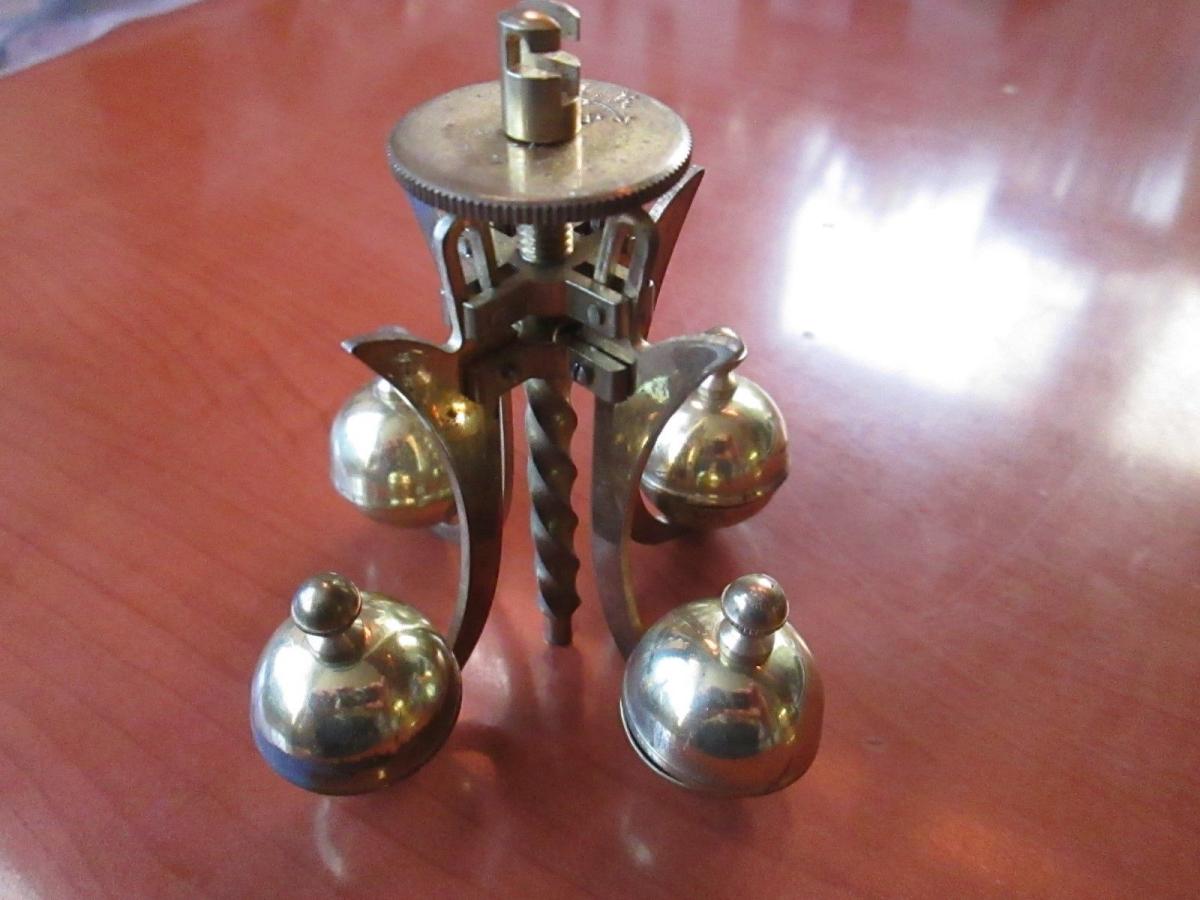

Tym razem trafiłem na zegareczek z wahadełkiem (brak włosa zawieszek itd...) do którego nie wiem jak podejść i tu proszę was o pomoc co muszę zrobić żeby zainstalować na nim zawieszkę ? jak to powinno wyglądać ?

Będę wdzięczny za pomoc.

[tarant 2971]

Najbardziej oblatani koledzy rozpoznają zapewne producenta wahadła. Na wszelki jednak wypadek napisz, kto jest producentem. Albo, najlepiej,  wrzuć zdjęcia z dobrze widoczną tylną płytą i jej wymiary. Przyspieszy to odszukanie jak wyglądają zawieszki włosa + inne szczegóły.

[Miguel44 1]

Wymiary tylnej płyty to 44x70mm.



[janekp 516]

Tutaj cos podobnego znalazlem ,poczekaj na dziadka albo Mariusza ..

https://uhrforum.de/as-it-is-correct-to-choose-suspension-torsion-spring-t178092

[Miguel44 1]

Tak patrzę na to zdjęcie z linka jaki wstawiłeś

(zawieszka górna plus włos plus zamontowane wahadło) i się zastanawiam jak ten włos jest przymocowany do wahadła ?

Dzięki za zainteresowanie oczywiście poczekam.

[tarant 2971]

Wychodzi taki zestaw:

http://www.anniversaryclockidentification.com/cgi-bin/acipage.cgi?model=KO_MIN&function=submit_model&source=&lang=en&mfg=KO

[Miguel44 1]

OK ! Dzięki !

Choć ja dalej nie wiem jak tę dolna zawieszkę zamocować

W innych zegarach wahadło ma ściętą końcówkę gdzie wciska się dolną zawieszkę i ona wskakuje jakby w swoje miejsce-gotowe

Tutaj to wahadło ma duży jajowaty otwór (żadnych wcięć) , jak tu zainstalować zawieszkę ?

[tarant 2971]

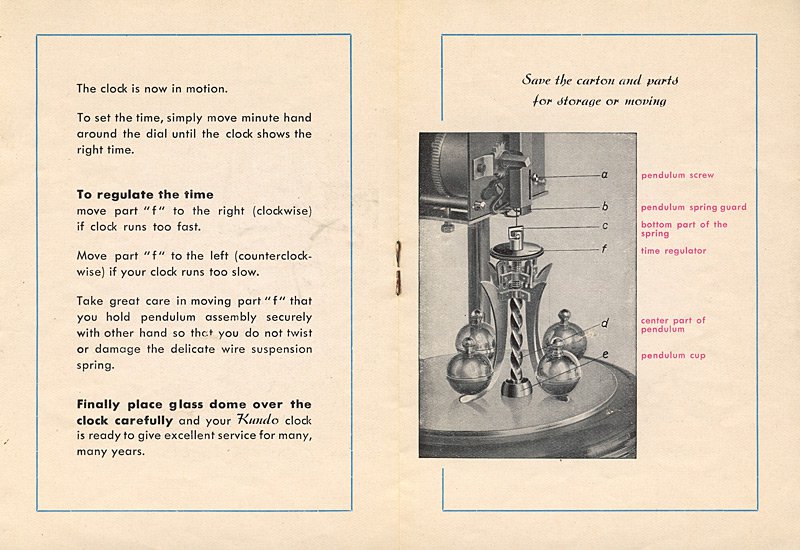

A wahadło nie jest teraz połączone z blokadą transportową? Nie miałem takiego KundO od lat w rękach, ale tak mi się coś kołacze...

[Miguel44 1]

Jest tam blokada transportowa na tę chwilę mam wahadło założone właśnie na niej, brakuje mi włosa i dolnej zawieszki ten brak za chwilę też uzupełnię tylko cały czas zastanawiam się jak tę zawieszkę (dolną przy wahadle) jak ją mam zainstalować w wahadle

[tarant 2971]

Chodzi mi o to, czy haczyk do zaczepienia  dolnej zawieszki wahadła nie jest pod tą blokadą. Tam była chyba sprężynka i bolczyk, ale sam już nie wiem czy nie zmyślam.

[Miguel44 1]

Niestety nie ma tam niczego takiego jest tak jak na zdjęciu wycięty wzdłuż pionowy otwór oraz poziomo ten otwór jajowaty na przestrzał do tego podkładka płaska na niej ta druga podkładka wypukła ten cały trzpień można wykręcić .....





[dziadek 1295]

Masz wszystko w komplecie, potrzebujesz tylko dolną  zawieszkę włos i widełki.



Wszedłem przed chwilą do domu i żona woła na obiad. Jak zjem to edytuję ten post i Ci wszystko opiszę.

[tarant 2971]

Chyba brakuje sprężynki.

Resztę dopisze Kolega dziadek.

[dziadek 1295]

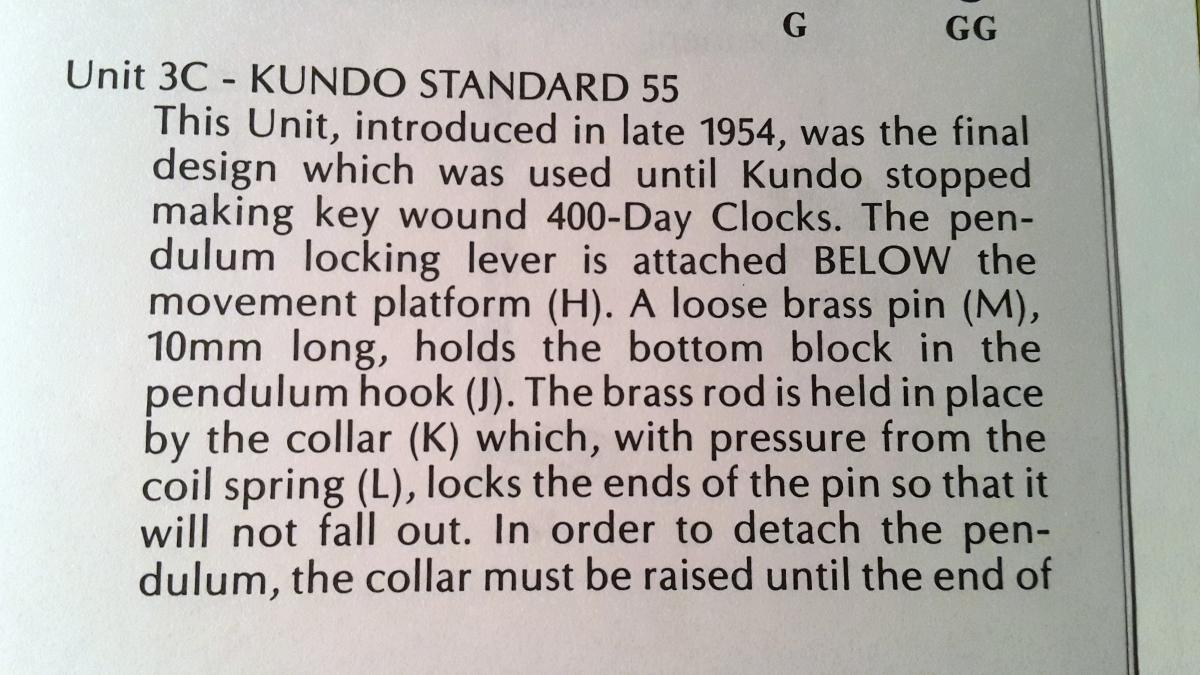

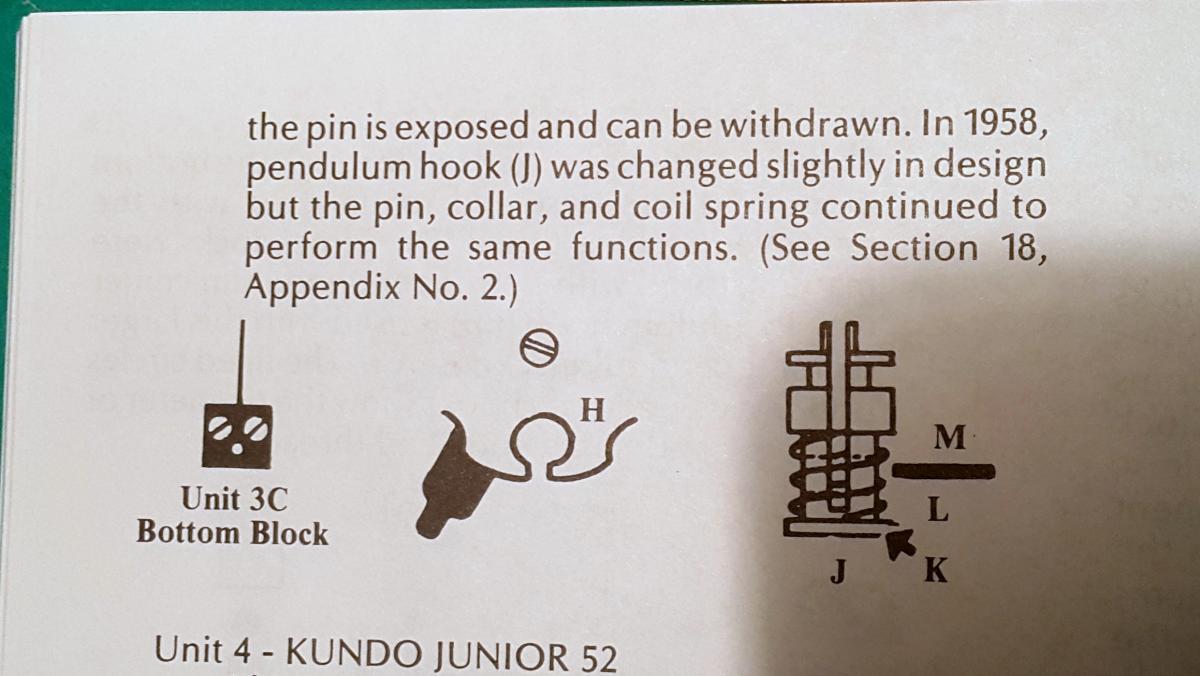

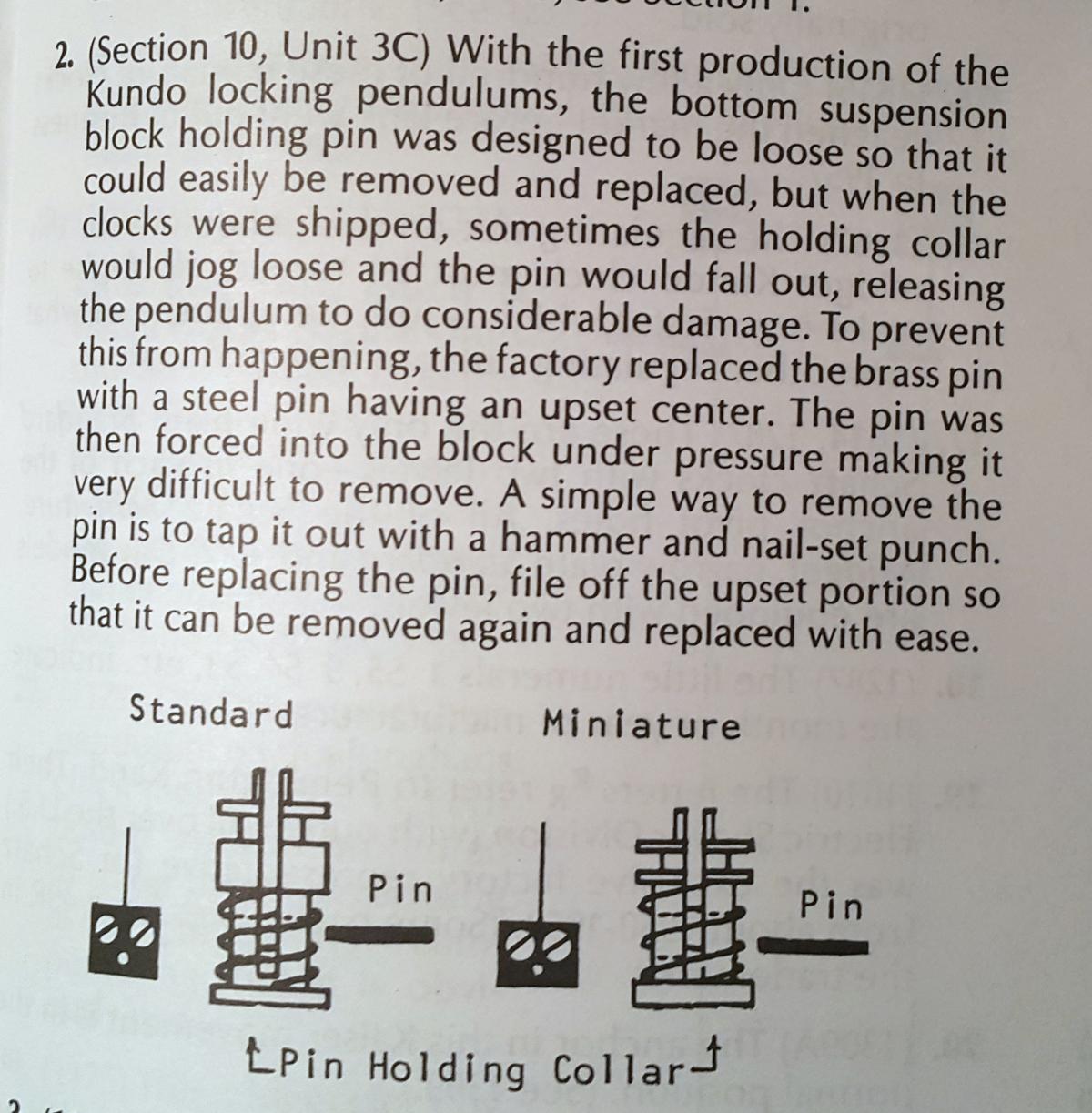

Rzeczywiście brakuje sprężynki. Dolna zawieszka ma kształt taki jak tu



Pin musi mieć taką długość że zmieści się do środka kapturka od jego spodu.

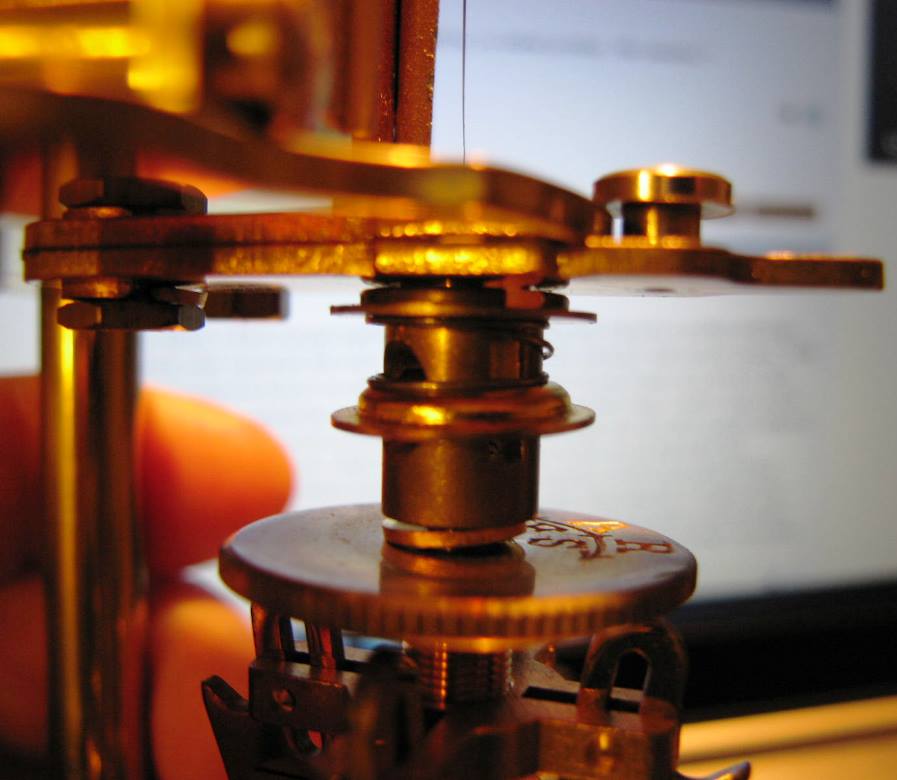

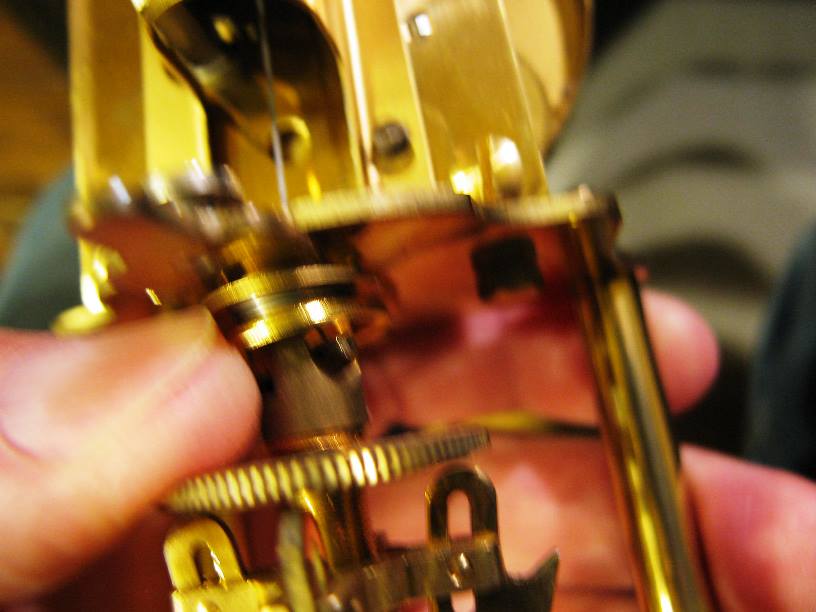

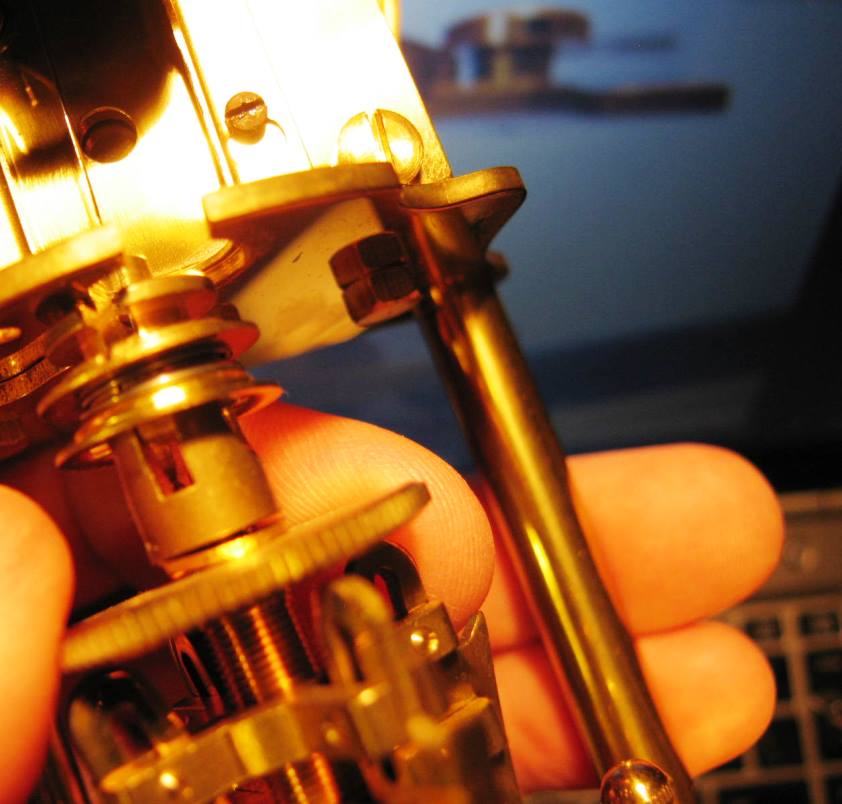

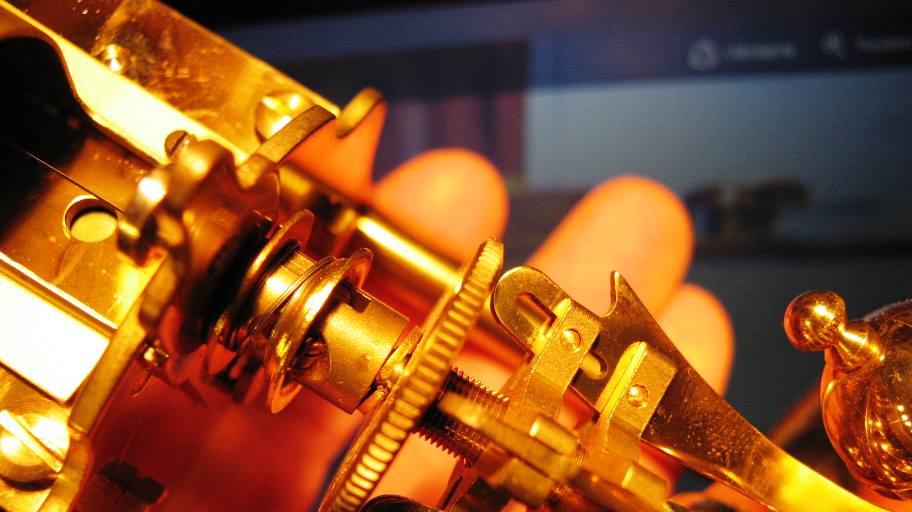

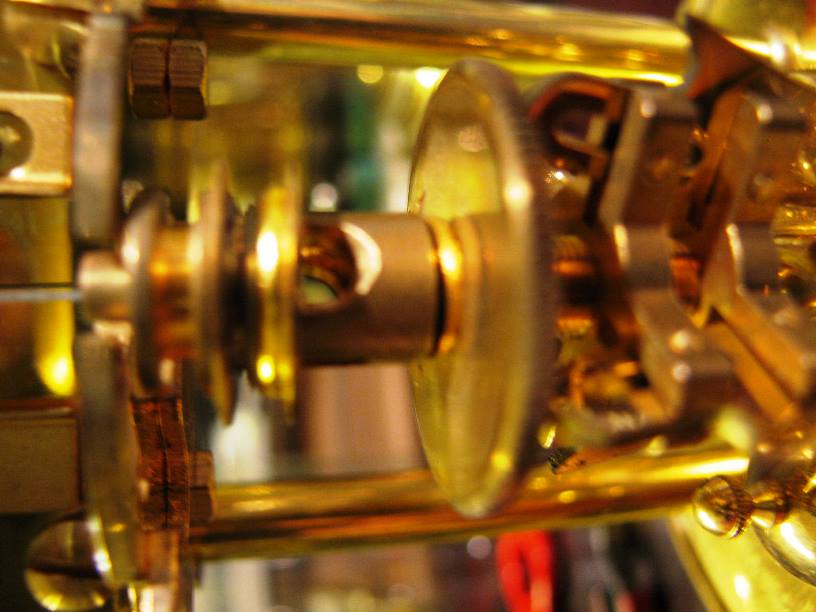

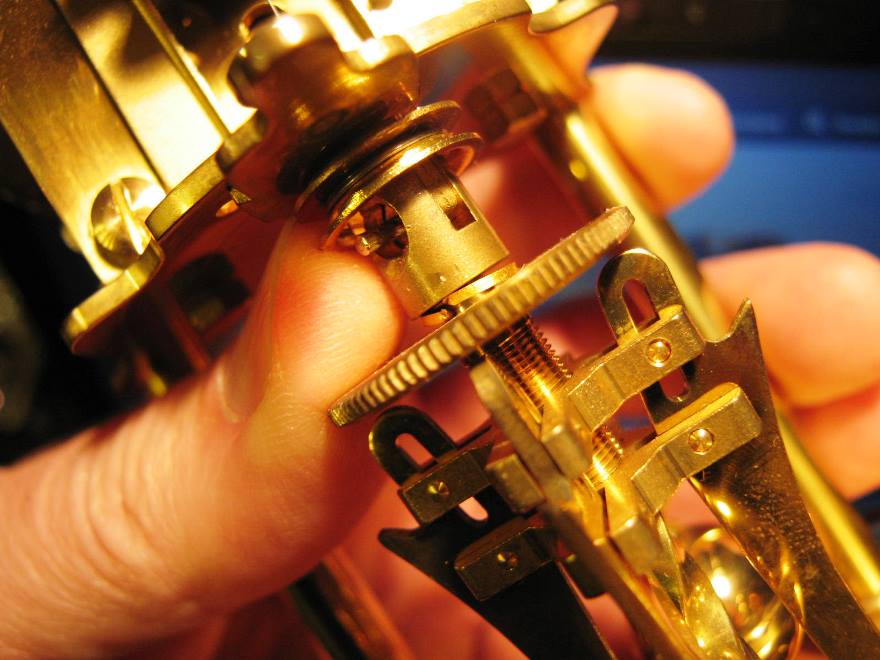

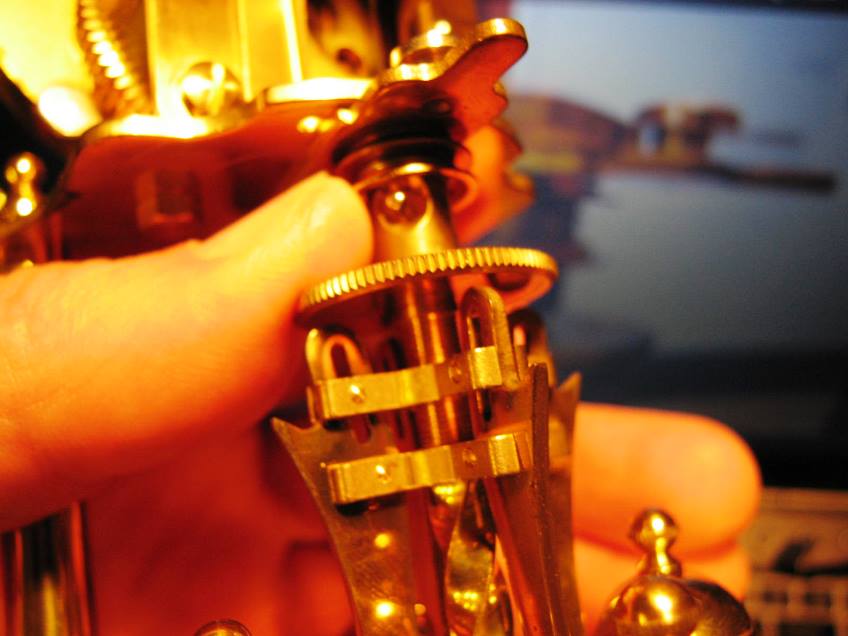

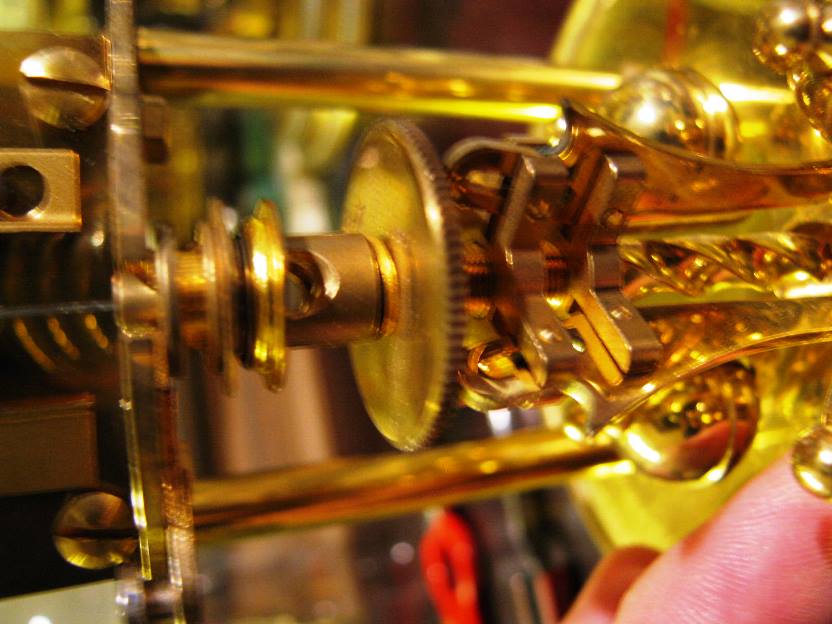

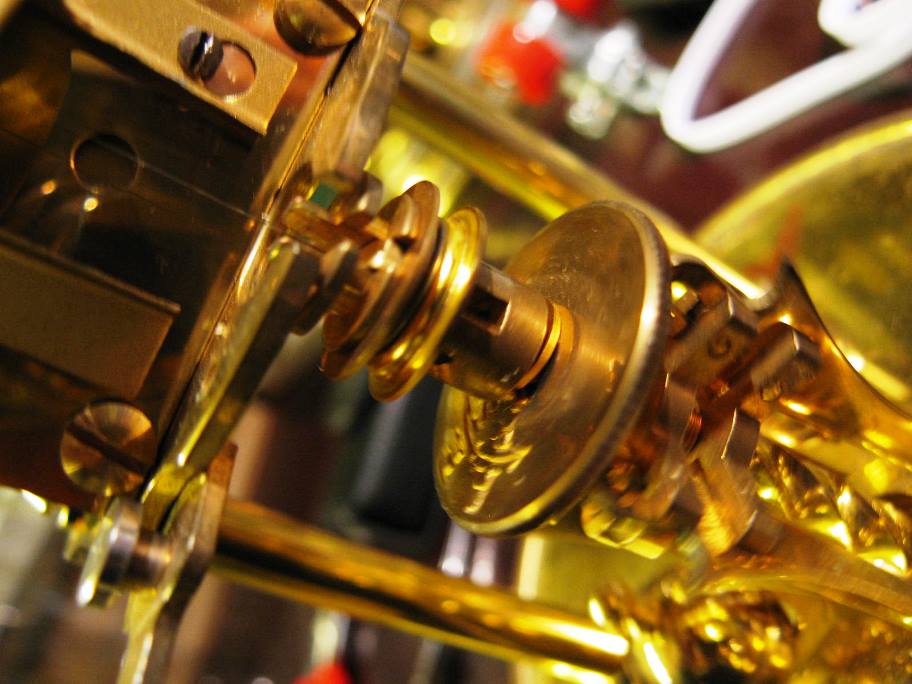

Poszperałem trochę w moich gratach i znalazłem taką miniaturkę roczniaka z takim wahadłem jak w twoim roczniaku i zrobiłem kilka zdjęć.

Mam nadzieję że na podstawie tych zdjęć będziesz wiedział jak to złożyć.

W razie jakichś problemów pytaj to chętnie opowiem o szczegółach i napiszę od czego zacząć.

Na pewno musisz zacząć od wyjęcia pinu i włożenia dolnej zawieszki w ten wyfrezowany otwór, następnie podnieść do góry dolny grzybek i dopiero wtedy włożyć pin. Pin musi być tak dobrany żeby w miarę ciasno wchodził.



















W razie jakichkolwiek problemów - pytaj.



Edit Ten kapturek i sprężynka jest po to, żeby w momencie blokowania wahadła włos był cały czas naciągnięty, ponieważ blokując wahadło unosisz go nieco do góry.

[Miguel44 1]

No i teraz jestem w DOMU !

Bardzo dziękuję za informacje !

Działam !
