Zegar Siemens Halske

[mcx1201 0]

Witam!

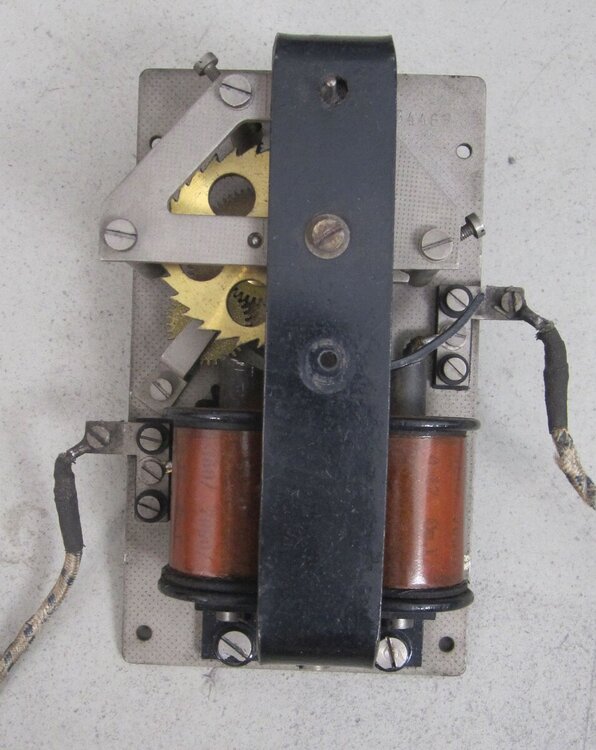

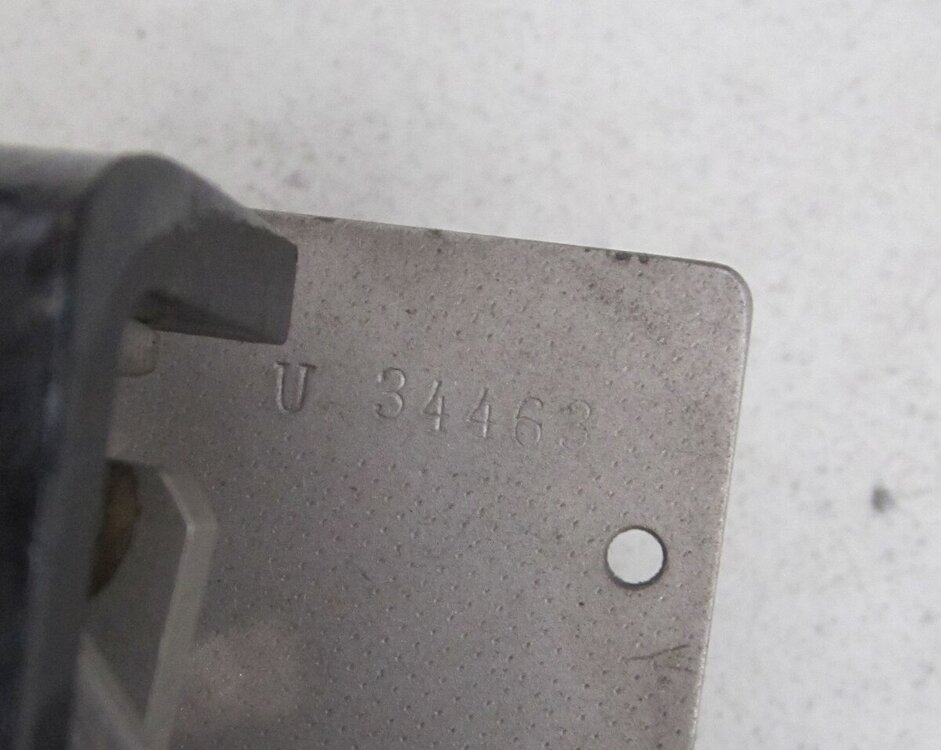

Mam pytanie : czy ktoś uruchamiał taki mechanizm zegara elektromagnetycznego?Nie mam koncepcji jak go wysterować,nie zajmowałem się tym i może ktoś mógłby mi podpowiedzieć jak to "ugryźć".Mechanizm jest z zegara firmy Siemens-Halske,chętnie bym go reanimował.Pozdrawiam.

[mechanik 237]

Do widocznych zacisków podłącz impulsowo i naprzemiennie prawdopodobnie 12VDC

[Auslander_Krzych 3]

To jest "slave", czyli właściwie nie zegar a wskaźnik, zagar fabryczny, szkolny, szpitalny itp: Ne zawiera mechanizmu zegarowego tylko wymaga sygnału od zegara sterującego, który co minutę generuje krótki impuls na zmianę dodatni i ujemnny, napięcie systemowe 6V, 12V, 24V, 48V... zależnie od długości linii i ilości zegarów "slave", z reguły stoi na cewkach sterujących. Znam 2 systemy tych zegarów: Jeden sterowany niepolaryzowanym elektromagnesem posuwyjącym minutową wskazówkę o jedną minutę po każdym impulsie o minutę, niezależnie od polaryzacji impulsu - i sądząc po widocznym "piłowatym" kole zębatym jest to ten przypadek. Drugi, późniejszy, stosuje silnik krokowy Leveta, wymygający naprzemiennych dodatnich i ujemnych impulsów. BTW, silniki Leveta stosowane są we wszystkich współczesnych zegarach i zegarkach kwarcowych, jedyna różnica w nowszych z "płynącym" sekundnikiem to silnik pracujący z częstotliwością nie 1Hz a 16Hz. Wracając do tematu: Spóbuj podać na zaciski napięcie n.p. 12V i zobacz, czy po każdym impulsie wskazówka skacze o minutę. Jeśli nie, spróbuj z każdym impulsem zmieniać polaryzację. Możesz użyć wyższego napięcia, jeśli nic nie stoi na cewkach, przy krótkich impulsach nie obawiaj się, że spalisz cewki. Podrawiam, Krzych

[mcx1201 0]

Witam!

Dziękuję za zainteresowanie i podpowiedzi.Sprawdziłem mechanizm zgodnie z sugestiami.Przy napięciu 12V elektromagnes działa,ale trzeba podawać naprzemiennie impulsy dodatnie i ujemne.Jeden impuls to wychylenie wskazówki minutowej o 1 minutę,czyli trzeba podawać impuls +/- i potem -/+ i zegar pracuje.

Może ktoś wie jak skonstruować prosty sterownik do tego mechanizmu,a może gdzieś można gotowy,bo tak pisałem chętnie bym go reanimował.Pozdrawiam.

[Auslander_Krzych 3]

Czyli silnik Leveta, a piłokształtna zębatka "na wszelki wypadek" 😉 Nic dziwnego, Levet opatentował swój silnik w 1938 roku a ten mechanizm wygląda młodziej. Gdybym miał budować taki sterownik (choć w moim pokoju wisi zegar sterujący TN z 1938 roku) wziąłbym mechanizm starego kwarcowego budzika, z sekundowo skaczącą wskazówką, z jego silnika dodatnie impulsy podzielić przez 30 (żeby dostać minutę) na dwóch 7490 a potem z powrotem z pierwotnym impulsem raz przez NAND-a i raz przez NOR-a żeby skrócić impulsy mostkowo na wyjście... Albo mikrokontroller, Atmel ATTINY13 wykona tę pracę bez problemu, mniej zabawy w hardware, za to trochę programowania. Niemniej jako częstotlwość wzorcową polecam zegarak kwarcowy, u mnie spełnia tę rolę zegar z "płynną" sekundą, po przepuszczeniu przez germanowy prostownik graetza dostarcza około 1V napięcia, za to częstotliwość16Hz +/- 0,00...% 🙂 BTW, jakiś czas temu ktoś oferował gotowe sterowniki na eBay z NIemiec za kilka Euro, spróbuj poszukać, bo wtedy zabawa w konstruowynie sterownika nie jest opłacalna. Podrawiam i życzę sukcesów!

[mechanik 237]

Sterowniki są na allegro lub na Elektrodzie ,malutka kostka z wejściem 230V i wyjściem na zegar ,prosta i niezawodna
