Jak wyciągnąć wałek z mechanizmu MIYOTA 2035

[krzysiek1311 0]

Chciałbym wypełnić wskazówki w zegarku z mechanizmem kwarcowym,ale niezbędne jest wyciągnięcie werku.

Mogę prosić o pomoc?

[puma 175]

Witam.

Bez zdjęć ani rusz. Może jest możliwość wyjęcia szkła o potem zdjęcia wskazówek?



puma

[krzysiek1311 0]

Oto obrazek podglądowy:

[puma 175]

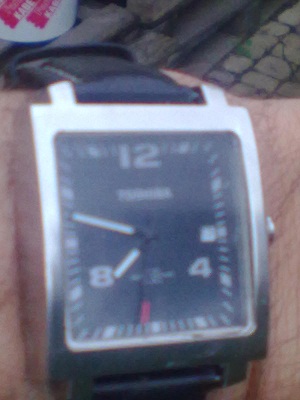

Źle mnie zrozumiałeś. Potrzebne są zdjęcia twojego zegarka, nie zdjęcia poglądowe z "netu". Zdjęcie od góry (szkiełka) i zdjęcia otwartego zegarka od spodu (dekielka).



puma

[traks 1]

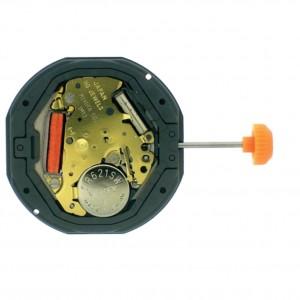

Pozwoliłem sobie na podpięcie pod temat. Mam stary zegarek do którego jestem przywiązany, udało mi się kupić mechanizm Miyota 1M12 i mama nadzieje go reanimować, mam tylko pytanie jak wyciągnąć wałek z koronką?

[whb 9]

Pozwoliłem sobie na podpięcie pod temat. Mam stary zegarek do którego jestem przywiązany, udało mi się kupić mechanizm Miyota 1M12 i mama nadzieje go reanimować, mam tylko pytanie jak wyciągnąć wałek z koronką?



http://www.citizen.co.jp/miyota_mvt/download/pdf/draw_1M12.pdf



masz otwór nazwany "hole for stem removal", tam "zaatakuj"

[traks 1]

Na rysunku jest tylko jeden otwór, natomiast na zdjęciu w tej okolicy widać trzy otwory. Wydawało mi sie że to powinien być ten bezpośrednio nad wałkiem, ale z rysunku wynika że jest on gdzieś poniżej.Jeśli można rosić o zaznczenie na rysunku to będę wzięczny. I jeszcze jedno pytanie , czy wystarczy nacisnąć i wyciagnąć czy też trzeba coś odkręcać?

[pmwas 8901]

W nowych zegarkach trzeba nacisnąć (z czuciem) i jednocześnie pociągnąć wałek. Z reguły bez wiekszego problemu.

[whb 9]

W nowych zegarkach trzeba nacisnąć (z czuciem) i jednocześnie pociągnąć wałek. Z reguły bez wiekszego problemu.



To nic się nie zmieniło, w starych też trzeba było pociągnąć wałek.





Traks, niczego nie wykręcasz. Naciskasz przez otwór na dźwigienkę ustalającą i wyciągasz wałek. Bliżej Ci nie pomogę, bo nie mam tego mechanizmu w rękach. Po lokalizacji otworu, porównując z rysunkiem dojdziesz, o który otwór chodzi.



powodzenia

[traks 1]

OK, dzięki. Jeszcze jedno pytanie, rozumiem że wskazówki na wcisk z wyczuciem

[traks 1]

http://www.watchpart.pl/

Może komuś się przyda, mechanizmy miyoto w rozsądnej cenie.

[whb 9]

OK, dzięki. Jeszcze jedno pytanie, rozumiem że wskazówki na wcisk z wyczuciem



Tak jest, wskazówki trzeba wcisnąć.

[Gość kaido2]

Tak jest, wskazówki trzeba wcisnąć.



Oczywiście,lecz najlepiej do tego celu użyć nabijaka o odpowiedniej średnicy otworu na oś monutową.

[Safinowski 90]

Wyciągamy wałek i wciskamy. W otworku obserwujemy ruszający się fragment z naznaczonym punktem. To jest ten element i ten punkt do naciskania.

[traks 1]

Jak już się rozkręciłem to jeszcze jedno pytanie, ponieważ w zestawie z mechanizmem był nowy wałek to może i jego bym wymienił, tylko jak zdjąć czy odkręcić koronkę? Próbowałem w rękach z wyczuciem, ale nic nie drgnie. Póki co chodzi na starym wałku

[whb 9]

Jak już się rozkręciłem to jeszcze jedno pytanie, ponieważ w zestawie z mechanizmem był nowy wałek to może i jego bym wymienił, tylko jak zdjąć czy odkręcić koronkę? Próbowałem w rękach z wyczuciem, ale nic nie drgnie. Póki co chodzi na starym wałku



Chwytasz wałek w ten sposób, by nie mógł się obrócić (tzn. pęsetą za część o przekroju kwadratowym) a następnie odkręcasz koronkę (zazwyczaj wystarczy palcami).



Gwint na wałku jest "normalny" tj. prawozwojny.



Nowy wałek będziesz musiał prawie na pewno skrócić.



Niedawno komuś pisałem jak, więc odnajdziesz.



jest tu: http://zegarkiclub.pl/forum/topic/59211-tissot-t033410-i-mechanizmy-eta-f06111-eta-955112/page__p__655607__hl__whb__fromsearch__1#entry655607



powodzenia



BTW - wałki są kruche i łatwo je uszkodzić

[traks 1]

Dziękuję za pomoc, zegarek znów na chodzie
