Wymiana tulejek w płytach ściennego GB

[Arek_Win 77]

Jakiś czas temu zebrałem trochę informacji (podpytując wszystkich) na temat wstawiania tulejek do płyt zegarów. Założyłem nawet temat i tam są poszukiwane informacje. http://zegarkiclub.pl/forum/topic/92363-wiercenie-otworu-w-p%C5%82ycie-zegara-pod-tulejki-%C5%82o%C5%BCyskowe/ Nie ma potrzeby ponownie odkrywać Ameryki . W zasadzie na forum już jest prawie wszystko o naprawie zegarów i zegarków. W wolnej chwili założę kolejny temat i będzie już prawie wszystko .



Samo frezowanie otworów to nie problem. Kłopot stwarza ustawienie freza w osi starego otworu. Nawet frezy z pilotami nie zawsze się sprawdzają występują minimalne przesunięcia.

Chyba będę tak wstawiał łożyska, że najpierw zanituję stary otwór, a potem wyznaczę cyrklem do zazębień środek nowego otworu. Na razie na koncie mam dwa mechanizmy, w których wykonałem otwory i wstawiłem nowe łożyska. Pracują poprawnie.

Otwory frezuję na małej frezarce Proxxon mf 70 ze stołem krzyżowym. Potem rozwiercam je rozwiertakami i wbijam (od wewnątrz na zewnątrz) w płytę gotowe łożyska. Teraz zamierzam w wolnej chwili nauczyć się samemu toczyć łożyska (czas zacząć oszczędzać).

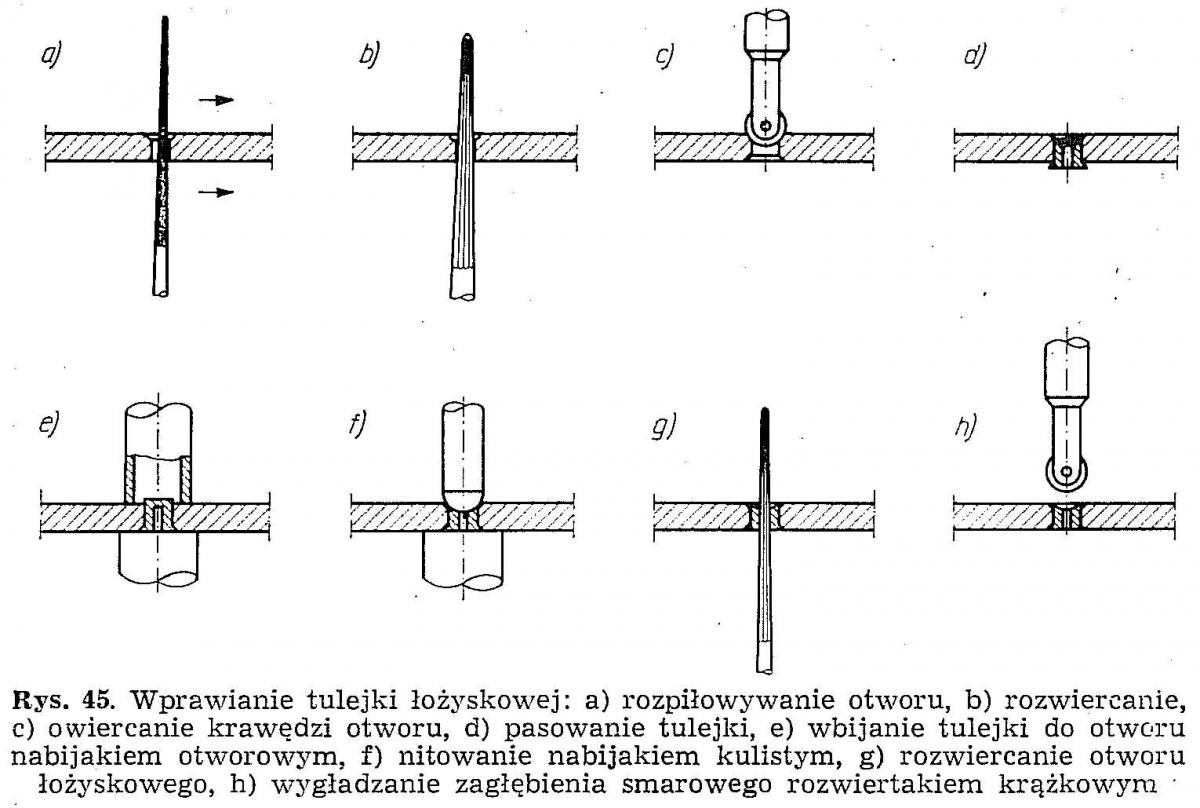

Wstawianie tulejki łożyskowej metodą ręczną:



[Wagro56 109]

Świetne ilustracje, takich potrzeba do każdego opisywanego zjawiska, obrazek daje więcej niż sam opis. Dziękuję

Też jestem tylko amatorem.

Te (oprócz trzeciego rysunku Arka_Win, tego z rosyjskimi literami) i wiele innych rysunków oraz ogromny zasób wiedzy i porad znajdziesz w:

Bernard St. Bartnik, Wawrzyniec Al. Podwapiński "Technologia mechanizmów zegarowych. Mechanizmy" oraz

Bernard St. Bartnik, Wawrzyniec Al. Podwapiński "Technologia mechanizmów zegarowych. Montaż, konserwacja i naprawa"

Przy odrobinie szczęścia kupisz na Allegro za możliwą do przełknięcia kwotę.

Pozdrawiam.
