Wiercenie otworu w płycie zegara pod tulejki łożyskowe.

[Arek_Win 77]

Witam!

Kiedyś jeden z kolegów zegarmistrzów napisał, że najlepiej wiercić otwory pod nowe tuleje łożyskowe w płycie zegara frezami. Są dostępne frezy o różnych kształtach i rozmiarach.  Proszę o informację, które są najlepsze do precyzyjnego wiercenia otworów pod nowe tuleje łożyskowe przy pomocy tokarki? W ponizszych linkach zamieściłem typowe frezy z jakimi się zetknąłem w sieci.



1. http://www.ebay.co.uk/itm/Ball-Round-Cutting-Burr-Bur-setting-stones-gems-jewelers-jewellery-0-6mm-to-6-mm-/221134910589?pt=UK_Crafts_JewelleryMaking_GL&var=&hash=item337caaf47d

2. http://www.ebay.co.uk/itm/Bearing-Hart-Cutting-Burr-Bur-setting-stones-gems-jeweler-jewellery-0-9mm-to-5mm-/320995208885?pt=UK_Crafts_JewelleryMaking_GL&var=&hash=item4abcce2eb5

3. http://www.ebay.co.uk/itm/Bud-Burr-Bur-setting-stones-gem-jeweller-jewellery-0-6mm-5mm-/321157522935?pt=UK_Crafts_JewelleryMaking_GL&var=&hash=item4ac67ae5f7

4. http://www.ebay.co.uk/itm/Cone-Straight-Cylinder-Burr-Bur-setting-stones-gem-jeweler-jewellery-0-7mm-2-7mm-/221250025886?pt=UK_Crafts_JewelleryMaking_GL&var=&hash=item338387799e

5. http://www.ebay.co.uk/itm/Cone-Burr-Bur-setting-stones-gems-jewelers-jewellery-0-8mm-to-5-mm-/221249898175?pt=UK_Crafts_JewelleryMaking_GL&var=&hash=item33838586bf

6. http://www.ebay.co.uk/itm/Inverted-Cone-Burr-Bur-setting-stones-gems-jewelers-jewellery-0-6mm-to-2-9-mm-/221249898208?pt=UK_Crafts_JewelleryMaking_GL&var=&hash=item33838586e0#ht_757wt_934

[Kadargo 4]

Nie jestem specjalistą od zegarów w ogóle ale podejrzewam, że zasady obróbki skrawaniem są tożsame.

Zasadniczo do frezowania, w miarę precyzyjnych, otworów w pełnym materiale, używa się frezów walcowych dwupiórowych. Taki frez musi mieć niesymetryczne, ewentualnie zachodzące pióra czołowe pokrywające całą powierzchnię otworu. Im większa ilość piór, tym większe bicie. Idealnie byłoby zrobić otwór wiertłem mniejszym o na przykład 0.3-0.4mm i użyć rozwiertaka lub chociaż zrobić "pilota" pod ten frez, zostawiając wtedy większy naddatek. Nie wiem też jaka jest wymagana precyzja, bo mogę mieć inne spojrzenie na ten parametr. Ja poprzez precyzję rozumiem dokładności rzędu setnych milimetra i podobną tolerancję owalu. Są też wiertła wykonujące otwory w H7 ale to droga zabawa i raczej ciężko z dostępnością.

[Arek_Win 77]

Dziękuję za odpowiedź.



Wydaje mi się, że w zegarach ma większe znaczenie położenie nowego otworu na płycie i związane z tym zmiany w zazębieniu kół niż chropowatość tego otworu. Problemem dla pracy zegara może być zmiana położenia otworu na płycie po rozwiercaniu. W otwór i tak wbija się tulejkę (są gotowe zestawy nie trzeba ich toczyć).



W naprawianym zegarze otwory centruje się, a następnie wierci się według fragmentu  nieuszkodzonego otworu.

Edycja: poprawiono i  usunięto błędne fragmenty .

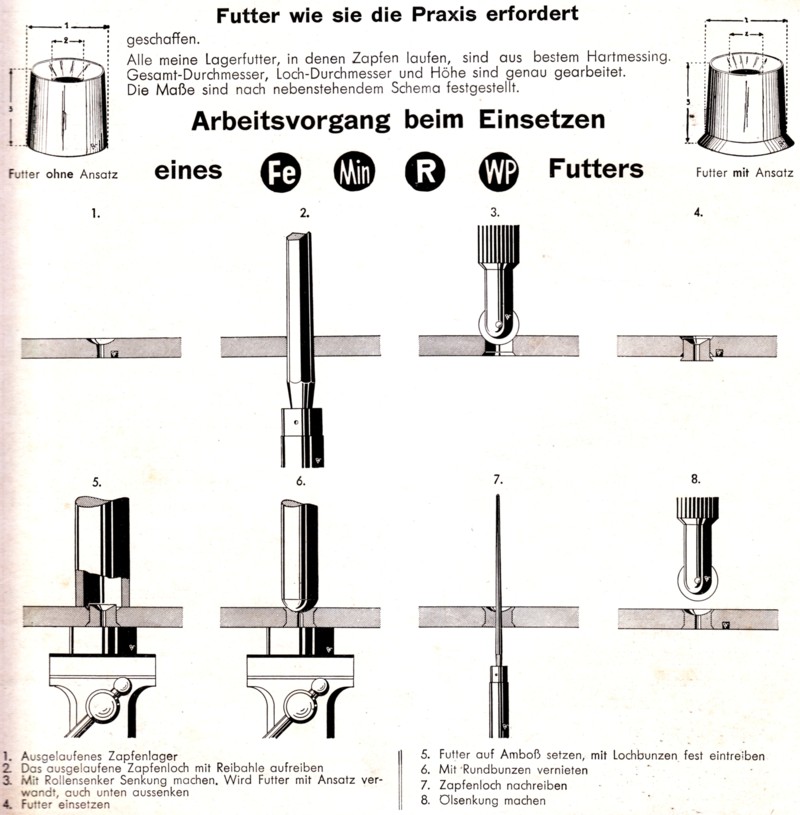

Tak wygląda wstawianie nowej tulejki łożyskowej do zegara. Schemat technologiczny procesu kiedyś zamieścił na forum kol. Piotr Ratyński.

[dziadek 1771]

Witam, żadnych otworów na oko w mechanizmach zegarowych się nie wierci.

Otwór w nowym łożysku musi być dokładnie w tym samym miejscu w którym był oryginalny otwór łożyskowy przed wyrobieniem.

Służą do tego specjalne frezy z otworem na  pilota, które są bardzo często w wyposażeniu dobrych tokarek zegarmistrzowskich.

Pozdrawiam

[Arek_Win 77]

Witam!

Trochę podyskutuję . Jeżeli dobrze myślę to te frezy służą do frezowania fazki na walcowy łeb wkręta  na np. mostku (nazywają się pogłębiacze?). Mam je gdzieś  na składzie.

Oto ten frez:



Mam też taki frez bez pilotującego kołka:



. Może się nadają do wiercenia w płycie otworów - warto sprawdzić.



Jeżeli chcę wiercić otwór na tulejkę to zwykle otwór łożyskowy jest tak wyrobiony, że według niego ciężko coś już jest ustawić. Podwapiński każe najpierw przed wierceniem, pilnikiem wycentrować wyrobiony otwór po śladzie zagłębienia smarowego. Zegar nie ma takiej precyzji wbrew pozorom i co nieco toleruje. (Przekładnia chodu może pracować z luzem poprzecznym  0,1÷0,2 średnicy czopa, a przy sprawdzaniu luzu w łożysku czop może się przechylić najwyżej do 15°. Zaczerpnięte z Podwapińskiego).



Dobre ustawienie łożyska według mnie można wyznaczyć tylko  cyrklem do zazębień lub użyć małpownika tzn. pionownika.



Pomysł z frezami podał jakiś czas temu kol. Safinowski. Może tutaj do nas zajrzy i napisze jakimi frezami wierci otwory w płytach.



Dziękuję za odpowiedź, pozdrawiam!

[dziadek 1771]

Witam, frezy które pokazałeś na zdjęciach, nie nadają się do wiercenia otworów pod łożyska. No może tym z drugiego zdjęcia coś by wyszło.

Ja mam inne frezy, jak wrócę w niedzielę wieczorem to zrobię zdjęcia frezów które mam w  wyposażeniu tokarki, jest ich chyba 15szt.

W mechanizmie zegarowym czop w łożysku wyrabia tylko część jego wewnętrznej powierzchni (tę część na której pracuje) niecałe 50%. Reszta powierzchni łożyska jest zachowana prawie w pierwotnym stanie, więc jest się do czego odnieść wiercąc otwór na nową tulejkę łożyskową.

Pozdrawiam

[Arek_Win 77]

Bardzo dziękuję. Niecierpliwie czekam na zdjęcia .

pozdrawiam



Edycja:



Zdjęcia freza i schemat centrownika: post http://zegarkiclub.pl/forum/topic/113858-wymiana-tulejek-w-p%C5%82ytach-%C5%9Bciennego-gb/?do=findComment&comment=1344110

[Safinowski 82]

Po to używamy freza, aby mieć pełną kontrolę nad wykonywanym otworem. Należy odszukać oryginalny fragment otworu łożyskowego i na nim wycentrować stożkowy znacznik. Zamocować płytę, wymienić znacznik na frez i do dzieła. Tak można zrobić na frezarce. Frez zrobi otwór tam gdzie trzeba, a wiertło będzie skręcać na wyrobioną część otworu. Jeśli nie mamy frezarki to możemy przymocować do płyty tulejkę prowadzącą dla freza, ustalamy płytę z tulejką na płycie zegara i dopasowanym do tulejki frezem wykonujemy otwór. Frezy dentystyczne przedstawione powyżej, wstawione do frezarki mogą okazać się za słabe, poza tym lepiej nabyć walcowe. Naprawianą płytę można również zamocować i wycentrować w tarczy kleszczowej umieszczonej w koniku tokarki zegarmistrzowskiej.

[Piotr Ratyński 551]

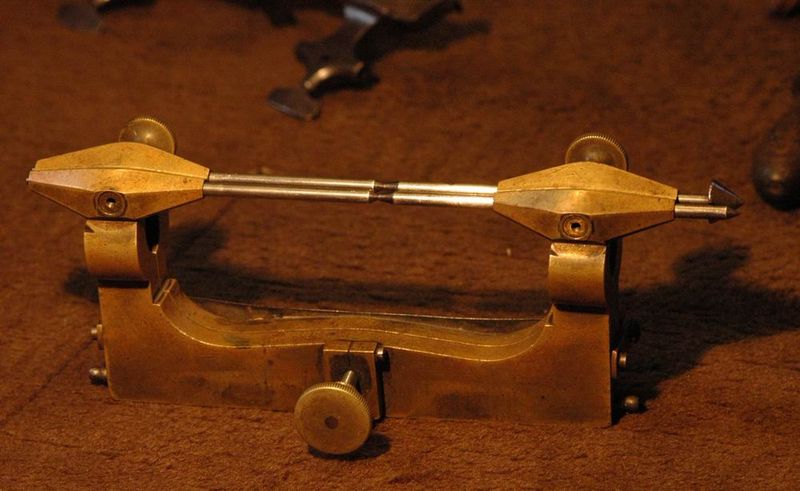

Technologiczny proces na rysunku który przedstawiłem, jest procesem od początku do końca ręcznym, trochę przestarzałym. Obecnie przy pomocy maszyn można zrobić to szybciej i dokładniej. Użycie freza palcowego jest tu jak najbardziej uzasadnione, dlaczego, to już dokładnie wytłumaczył kolega Safinowski. Po zamocowaniu tulejki (wężydła) warto sprawdzić czy otwór jest w prawidłowym położeniu przy pomocy cyrkla do ustawiania zazębienia:





[dziadek 1771]

Witam, wczoraj wróciłem póżno i byłem trochę zmęczony, więc piszę dopiero dzisiaj.

Mam kilka tokarni zegarmistrzowskich i w dwóch mam takie frezy w wyposażeniu fabrycznym.

W jednym pudle jest 15szt a w drugim komplecie jest 10szt.

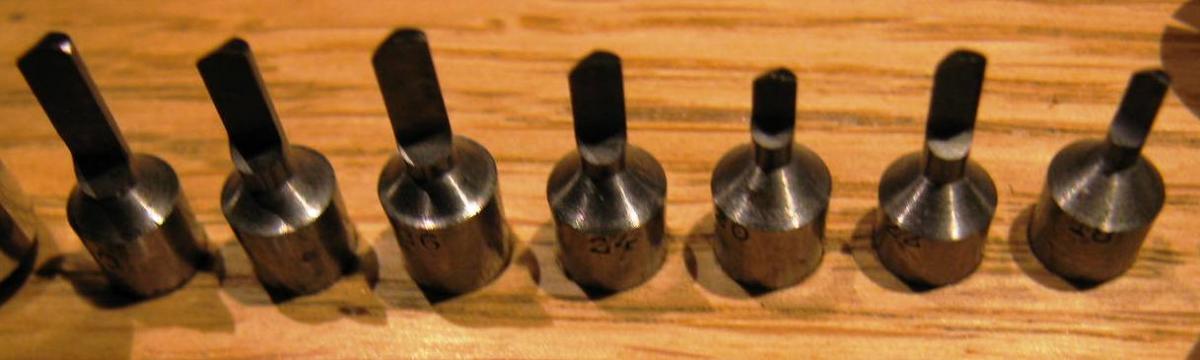

Te 15szt wygląda tak jak na zdjęciu poniżej.







To jest komplet pilotów.







A to jest cały komplet.







W komplecie jest również specjalny zacisk do tych frezów.





Jak chcesz, to w następnym poście mogę Ci pokazać kilka zdjęć jak z mojej tokarki można zrobić w ciągu 2 minut bardzo precyzyjną frezarkę pionową i frezować przy pomocy tych frezów otwory pod nowe łożyska.

Pozdrawiam

[Paweł Jankowski 11]

POKAŻ  POKAŻ

[dziadek 1771]

Witam serdecznie kol. Pawła.



Paweł, przecież widziałeś.





Może wcześniej pokażę kol. Arkowi wiertła, które służą do pogłębiania otworów na ''prosto'' do walcowych łbów pod  śruby zegarmistrzowskie.

Mam taki komplet w wyposażeniu jednej tokarki. Przez długie lata nie wiedziałem do czego to jest. Dopiero na spotkaniu w Poznaniu kol. Adam Mroziuk i Piotr Ratyński uświadomili mnie do czego to służy i co tym można robić.

Pozdrawiam



[Piotr Ratyński 551]

Witam, wczoraj wróciłem póżno i byłem trochę zmęczony, więc piszę dopiero dzisiaj.

Mam kilka tokarni zegarmistrzowskich i w dwóch mam takie frezy w wyposażeniu fabrycznym.

W jednym pudle jest 15szt a w drugim komplecie jest 10szt.

Te 15szt wygląda tak jak na zdjęciu poniżej.




Frezy te użyte bez pilotów rewelacyjnie frezują również czopy na końcach osi.

[kiniol 2521]

Czy to jest wyposażenie Zwingenbergera?

[Arek_Win 77]

Dziękuję za pamięć i za zdjęcia narzędzi .





Jak chcesz, to w następnym poście mogę Ci pokazać kilka zdjęć jak z mojej tokarki można zrobić w ciągu 2 minut bardzo precyzyjną frezarkę pionową i frezować przy pomocy tych frezów otwory pod nowe łożyska.

Pozdrawiam





Oczywiście, że jestem zainteresowany. Ja mam tarczę wiertniczą, która można zamontować w koniku wiertniczym i też tym można wiercić. Pewnie i frezować takie otwory dało by się na moim sprzęcie (jeżeli bicie promieniowe wrzeciona w tym nie przeszkodzi).



Pozdrawiam



Edycja:

Zdjęcia zamieszczone przez kol. Dziadka z frezowania otworu w płycie zegara przy pomocy tokarki firmy Andrä & Zwingenberger.

http://zegarkiclub.pl/forum/topic/71315-identyfikacja/page-7?do=findComment&comment=1032266

http://zegarkiclub.pl/forum/topic/100543-nasze-pracownie-renowatorskie-zegarmistrzowskie-i-odwrotnie/page-3?do=findComment&comment=1147088
