Ericsson - elektryczny, "przekaźnik" rtęciowy

[TomaszGda 0]

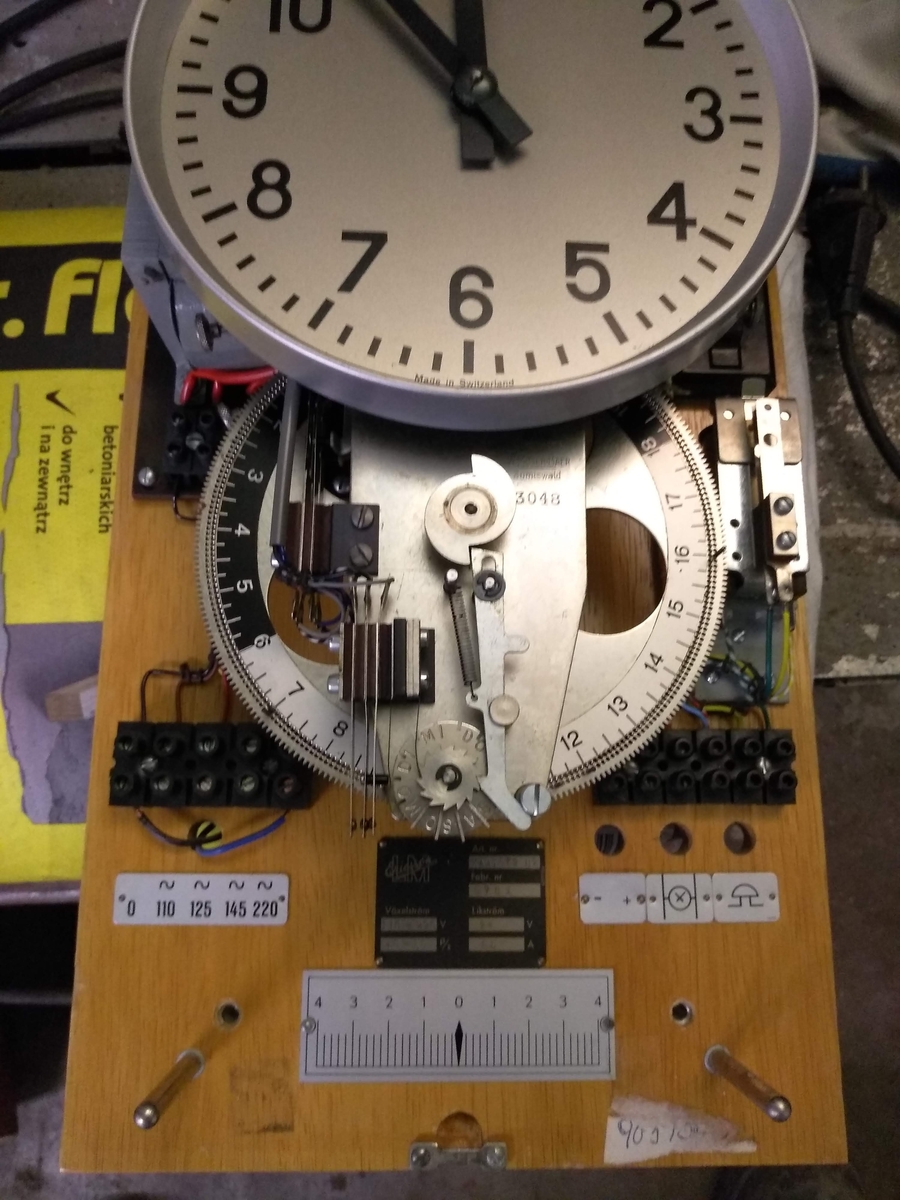

Wszedłem w posiadanie starego zegara elektrycznego marki Ericsson.

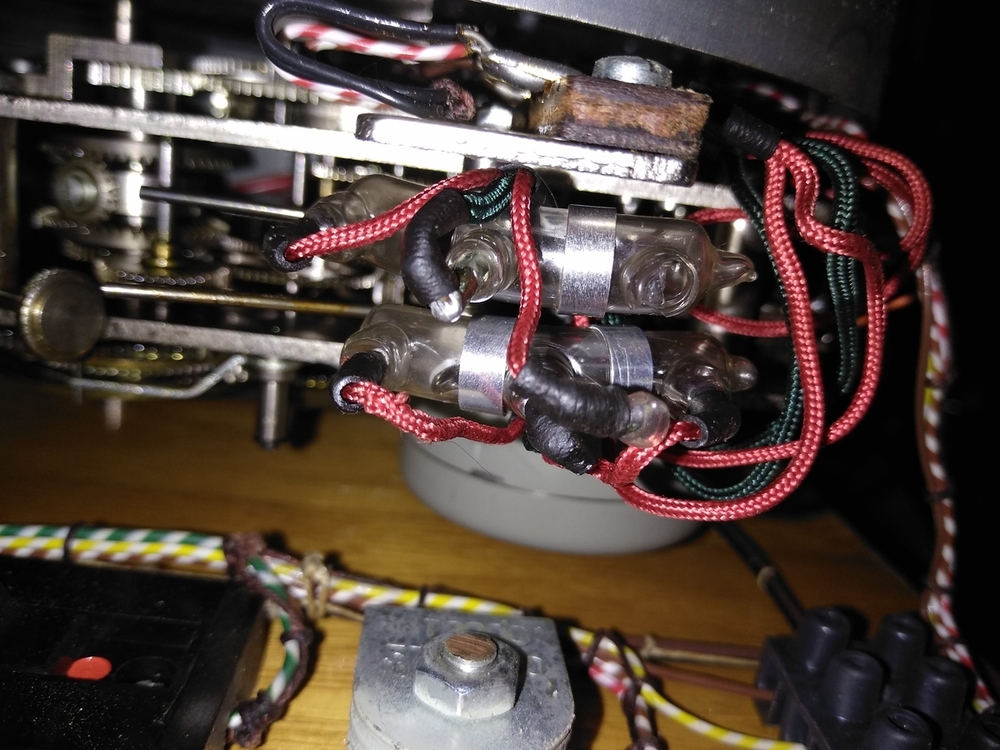

Po wstępnych oględzinach zauważyłem uszkodzony szklany pojemnik z rtęcią, poza tym wygląda bez zarzutu.



Podobno jest to zegar matka służący do sterowania innymi zegarami, wyczytałem także na forum, że szklany pojemnik jest przekaźnikiem, do sterowania sygnałami.



W związku z tym mam pytanie - do czego dokładnie służą pojemniki z rtęcią? Czy po ich odłączeniu/wymontowaniu zegar będzie działał?

[mkl1 6976]

A nie jest to czasem przełącznik przechyłowy?

Słabo widać ten pojemnik

Normalnie w takich układach rtęć zwiera dwa bieguny i pozwala na prepływ prądu

coś jest włączone

, gdzy się pojemnik znajdzie w konkretnym położeniu..

[TomaszGda 0]

23 godziny temu, mkl1 napisał:

A nie jest to czasem przełącznik przechyłowy?

Słabo widać ten pojemnik

Normalnie w takich układach rtęć zwiera dwa bieguny i pozwala na prepływ prądu

coś jest włączone

, gdzy się pojemnik znajdzie w konkretnym położeniu..



Tak, po dłuższym spojrzeniu wygląda jak przełącznik, ten ma 3 przewody - czyli pewnie dwa stany.



Wygląda też na to, że jest to powiązane ze sterowaniem innymi zegarami - sprawdzę co to może być dokładnie



Taki przełącznik można gdzieś nabyć? Może naprawić?

[mkl1 6976]

12 godzin temu, TomaszGda napisał:

Taki przełącznik można gdzieś nabyć? Może naprawić?

Naprawić??

 Nie wiem jak?

 bo jeżeli to jest przełącznik, czyli rtęć zwiera po ustawieniu w pewnej pozycji styki, to albo je zewrze, lub jeśli styki są "upalone wewnątrz, to odzyskać możesz tylko rtęć ( tłukąc ampułkę...)

 No można jeszcze dziergać:

 -stłuc ampułkę, \

- zebracć rtęć

-poszukać ampólni z korkiem, lub innej rurki szklanej lub poliwęglanowej

 założyć styki w koreczki, wlać rtęć, zatkać....

 ale mozna kupić zamienniki lub inny np. na znanym portalu sprzedażowym



[TomaszGda 0]

8 minut temu, mkl1 napisał:

Naprawić??



Są dwie - jedna ma stłuczone przyłącze i rtęci dawno nie ma.



Zamiennik to super rozwiązanie, tyle że nie bardzo widziałem takie na tym portalu sprzedażowym..

[mkl1 6976]

Jak są umieszczone elektrody/przyłacza ale wewnątrz ?

 Odłącz i zrób fotkę..

 wpisz ( rtęciowy )   czujnik /przełącznik przechyłu.. wuyskoczy tego trochę nawet współczesne





to jest "prosta elektryka" jeżeli zegar mechanicznie chodzi, to zabaw się i zwieraj odpowiednie styki a zobaczysz gdzie pojawia się napięcie i za co odpowiada dany czujnik/przełacznik..

Nie mam takowego zegara, więc na podstawie tych kilku fotek nie wymyślę KOŁA...

[janekp 521]

Bedzie dzialac podobnie  do  tego Puja  ,tutaj jest  czynnik  mieszany  rtec  i  alkochol.

https://clockdoc.org/gs/handler/getmedia.ashx?moid=39586&dt=2&g=1

(11) Mercury switch in a Bürk Masterclock. Quecksilber Schalter in Bürk Hauptuhr - YouTube



[mkl1 6976]

@janekp

 do czego były te włączniki rtęciowe?

[janekp 521]

Nie znam sie  na  elektrykach ale  mysle  ze  po  pewnym czasie  pod wplywem dzialania  pradu  na ciecz  cos  sie  rozszerzalo  i  podnosilo  dom gory,zmiana  polozenia  masy  i  przelacznik opadal  w  dol  czyli cos  przelaczal,tak mysle...

[mechanik 993]

8 godzin temu, TomaszGda napisał:

Są dwie - jedna ma stłuczone przyłącze i rtęci dawno nie ma.



Zamiennik to super rozwiązanie, tyle że nie bardzo widziałem takie na tym portalu sprzedażowym..

Nie wolno obecnie stosować urządzeń zawierających rtęć ani ich sprzedawać ,więc trudno będzie je kupić.

Jeden przełącznik przechyłowy trój stykowy służy do podawania zmiennego sygnału a dwu stykowy do załączania naciągu sprężyny mechanizmu, tak jest w moim ale słabe trochę zdjęcia żeby zobaczyć jaki to system,,

[mkl1 6976]

Są .. oficjalnie dostępne..

https://abc-rc.pl/product-pol-8453-Przelacznik-przechylowy-4mm-rteciowy-Rteciowy-czujnik-przechylu.html

https://pl.farnell.com/c/czujniki-i-przetworniki/czujniki/czujniki-przechylu/rteciowe-czujniki-przechylu



Trzeba tylko pokombinować i np. z dwuch ( dwustykowych) zrobić tandem działający jak 3 stykowy..

 to akurat dość proste..

[mechanik 993]

O widzisz! wycofano rtęć nawet z termometrów a tu proszę bardzo!

[mkl1 6976]

Są też bezrtęciowe.. cosik w srodku  płynnego też zwiera styki. ale nie wiem jakie medium to "cosik" ---może Galistan??

 Nie interesowało mnie to..



[mechanik 993]

Tak że bez tych przełączników zegar nie będzie działał ....a swoją drogą trzeba go zrobić bo dość rzadki  i fajny!

[mkl1 6976]

Pewnie gdybym "dorwał" taki zegar to starałbym się go uleczyć, dla frajdy "leczenia" i uruchomioenia...

Może kiedyś ??
