wychwyt Brocota

[zigi555 1]

http://img243.images...hwytbrokota.jpg

witam klubowiczów :mam pytanie czy zamieszcziny na fotografi w linku to wychwyt brocota w książkach wygląda inaczej ana aukcji byłopisany jako brocot

pozdrawiam

[tarant 2979]

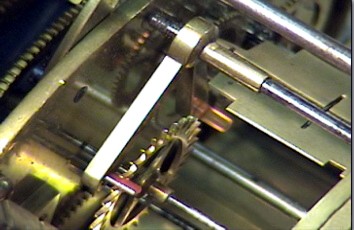

Wykluczyć nie można. Widać kołki - palety, mają one chyba półcylindryczny kształt, zęby nie są nachylone, więc jest to raczej wariant cofający...

[zigi555 1]

Wykluczyć nie można. Widać kołki - palety, mają one chyba półcylindryczny kształt, zęby nie są nachylone, więc jest to raczej wariant cofający...

[zigi555 1]

kołki ,może niezbyt dobrze widać to na zdjęciu, są płaskie z łagodnie zaokrąglonymi bokami nie wiem jak to ma się do kontów ale kołek nie stanowi 1/2 cylindra

[tarant 2979]

Pisałem "chyba"... Tak czy inaczej Brocot to najszlachetniejszy z wychwytów typu kołkowego właśnie.

Tak czy inaczej, ten typ wychwytu można rozpoznać patrząc nań raczej "z boku"...

[Piotr Ratyński 407]

kołki ,może niezbyt dobrze widać to na zdjęciu, są płaskie z łagodnie zaokrąglonymi bokami nie wiem jak to ma się do kontów ale kołek nie stanowi 1/2 cylindra



Jeżeli palety kotwicy są zrobione z wycinków okrągłego kołka, to mamy na pewno do czynienia z wychwytem Brocota. Oczywiście samo zdjęcie powyższe nie pozwala na taka pewność.

[zigi555 1]

Jeżeli palety kotwicy są zrobione z wycinków okrągłego kołka, to mamy na pewno do czynienia z wychwytem Brocota. Oczywiście samo zdjęcie powyższe nie pozwala na taka pewność.





Palety wykonane są z płaskowników czyli nie stanowią wycinka koła krawędzie krótszych boków są zaokrąglone .Posiadam zegar podobnej konstrukcj (koreański na zdjęcu podobno Kienzle) lecz tam kotwica kształtekm jest bardzo podobna a palety nie są w niczm osadzane tylko wykonane z blachy czyli kotwica to jedna całość. Muszę przyznac że zegar chodzi bardzo dokładnie i robi u mie za wzorzec.

[Piotr Ratyński 407]

Palety wykonane są z płaskowników czyli nie stanowią wycinka koła krawędzie krutszych boków są zaokrąglone .Posiadam zegar podobnej konstrukcj i(koreański na zdjęcu podobno Kienzle) lecz tam kotwica kształtekm jest bardzo podobna a palety nie są w niczm osadzane tylko wykonane z blachy czyli kotwica to jedna całość. Muszę przyznac że zegar chodzi bardzo dokładnie irobi u mie za wzorzec.



Jest też wychwyt Brocota z płaskimi powierzchniami natarcia (bez powierzchni łukowatej), ale tak czy owak palety są jakby wycięte z okrągłego kołka. Przydałoby się lepsze zdjęcie, bo tak to tylko mogę poteoretyzować.

[zigi555 1]

kupiłem zegar francuski z podobnym wychwytem w środę go odbiorę to wykonam zdjęcia i zamieszczę

Pozdrawiam pasjonatów zegarmistrzowstwa

[zigi555 1]

"/

[Piotr Ratyński 407]

"/

[zigi555 1]

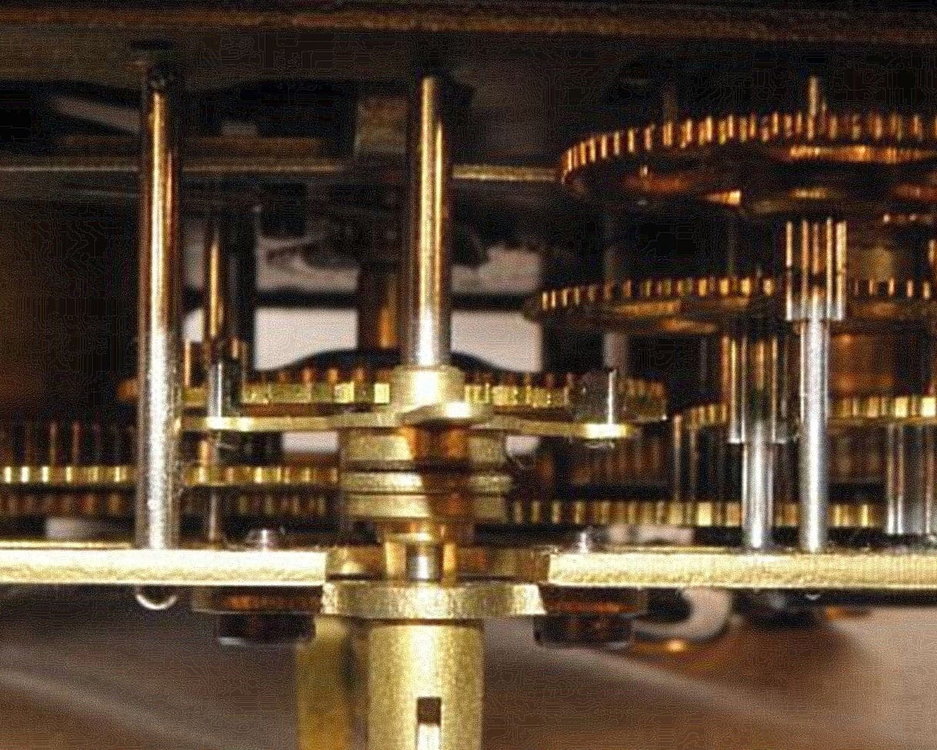

Zamieszczone zdjęcie rozwiewa wszelkie moje wątpliwości.Kształt palety jest identyczny jak w zegarze ,który widziałem na aukcji. W Moim zegarze kotwica identyczna ale palety stanowią 1/2 walca o średnicy ok 3m. (zamalowana na rysunku to ta 1/2 walca)

Chylę czoło i dziękuję za pomoc
