Wahadła kulkowe Beckera

[Mariusz 109]

Chciałbym z Waszą pomocą trochę  uporządkować temat.

Wydawało mi się, ze na trzech podstawowych typach się skończy - detale wymienne, które tworzyły  " inne wersje " można by uznać za  nieistotne konstrukcyjnie.

Ale po raz kolejny pojawiło się coś, co nie pasuje do koncepcji.



 Prosiłbym o  komentarz / spostrzeżenia.



Ile mamy  typów ramion  wahadeł ?



Ze względu na  "ośki " kulek - mamy  przynajmniej dwa rodzaje - krótkie i długie.

Ze względu na  sposób regulacji mamy  dwa rodzaje - rozsuwanie na krzyżaku i na dźwigni na górze.

Kształt tych ramion jest różny ( pomijając  oczywiste różnice , czyli istnienie haka górnej dźwigni )



Teoretycznie więc mogą występować przynajmniej cztery rodzaje ramion - na krzyżak z długą i krótką osią i na dźwignię górną z krótka i długą osią kulek.

Które z powyższych 4 typów spotkaliście / macie ?

[Ulan 4]

Ja mam 2 typy:

Model Louvre nr 1059 na krzyzaku z dluga osia ( chyba - zawahalem sie, musze sprawdzic)

Model 503 nr 1063 ( bardzo bliskie numery ) na dzwignii z dluga osia - taka sama jak ww.



Od razu mowie, ze nie sciagam wahadel, ostatni raz jak to zrobilem - zdjecia powinny gdzies w temacie byc dostepne -

 - to nadal sie bawie z ustawieniem dokladniosci chodu

[kumite 255]

Dodam, żę są to paskudne do regulacji wahadła, mały obrót rzędu 1 stopnia 2 powoduje, duże zmiany czasie obrotu wahadła. Poza tym, gdzieś już rozpisywaliśmy się w tym temacie i było sporo zdjęć, Pozdrawiam.P.

[WueM 120]

Mariusz, pokaż wahadło jakie masz. Nasze są tutaj:



http://zegarkiclub.pl/forum/topic/54637-roczniaki-400-days-anniversary-clocks-jahresuhr/page-81?hl=toczony&do=findComment&comment=1135354

[Mariusz 109]

Pokażę - oczywiście, tylko się muszę trochę obrobić z innymi robotami, bo się robi istny cyrk z zegarami.

Nigdy  jeszcze nie miałem tak szerokiego frontu robót... Jakoś tak wyszło.



 W każdym razie wahadło jest z dźwignią, długie ośki, górny uchwyt ramion znalowy... chyba ( mosiądzowane ), czyli jedyny pasujący kapturek jest wyoblany - wysoki.

[czerralf 28]

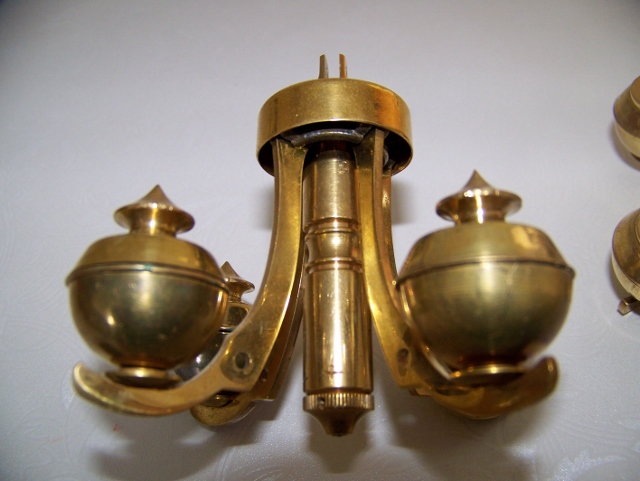

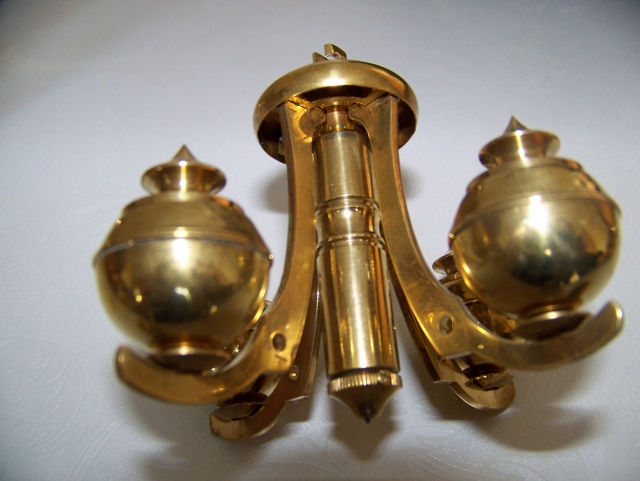

Nie wiem czy Koledze to pomoze. Jedyne takie wahadlo jakie posiadam.



[czerralf 28]

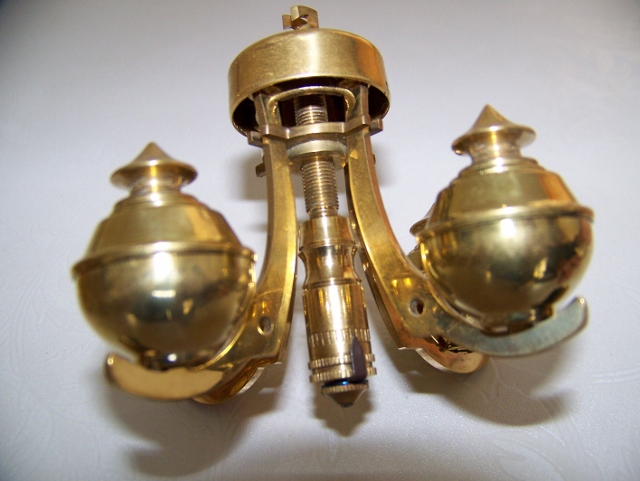

Poswiecilem sie i rozkrecilem je kompletnie .







[Dascola 3]

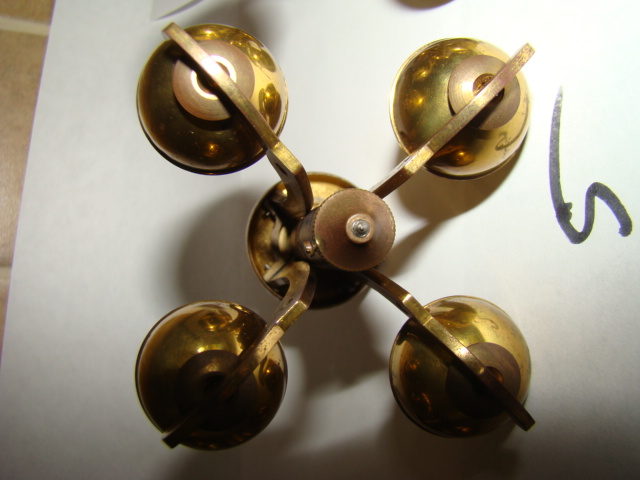

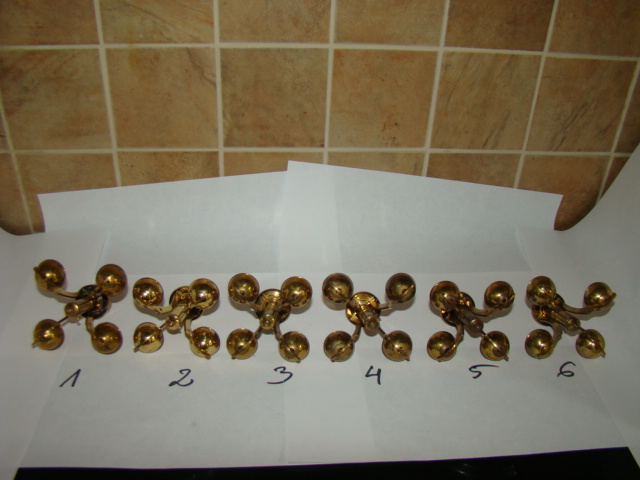

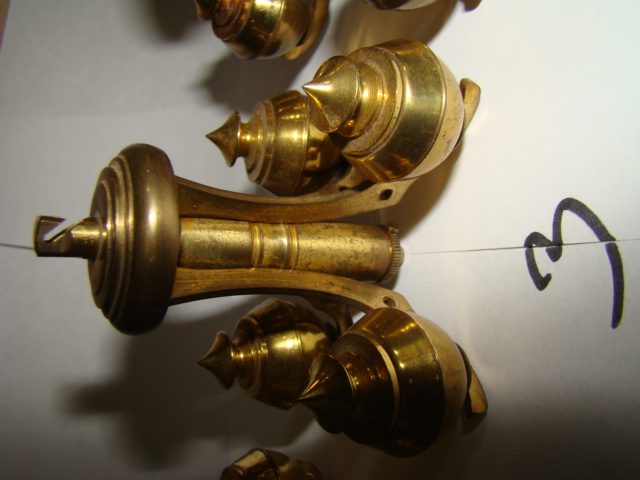

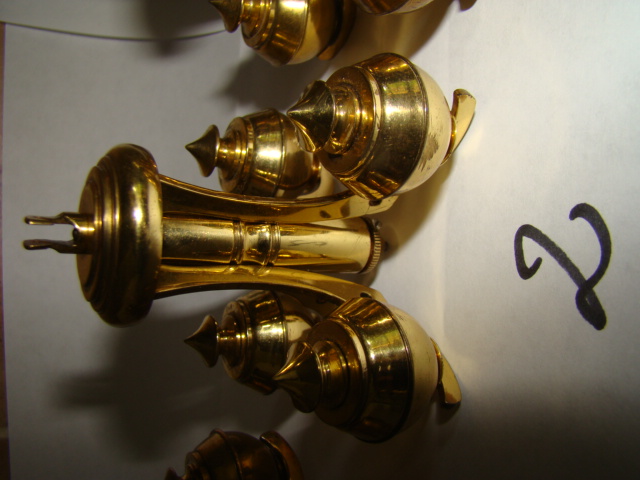

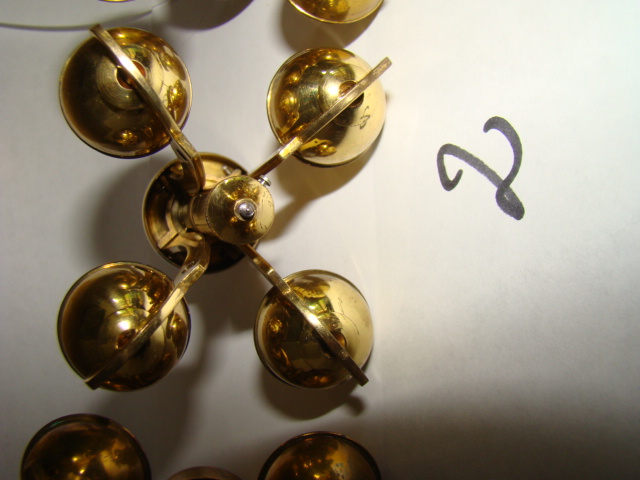

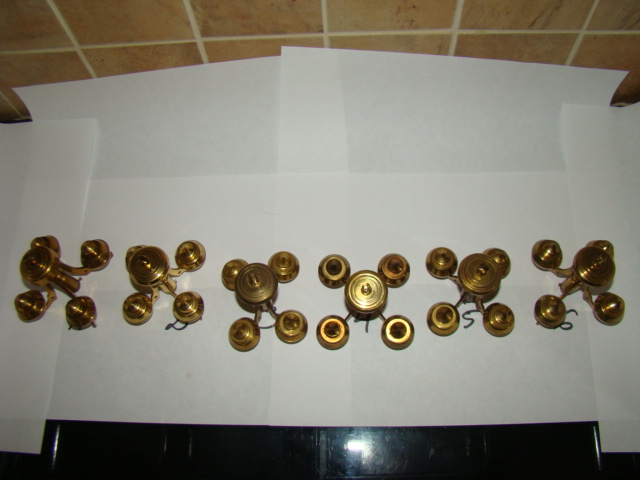

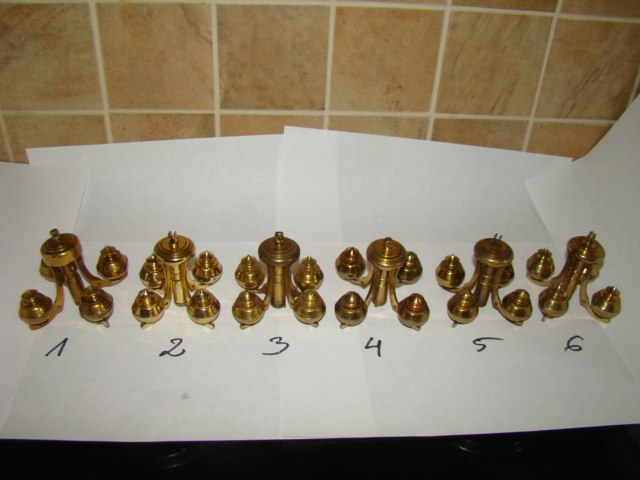

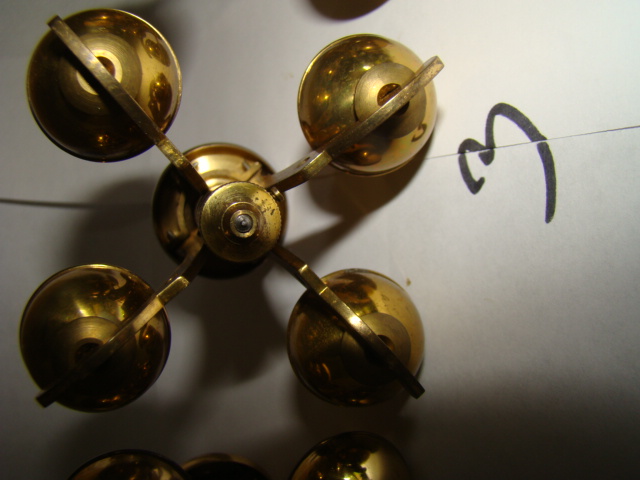

Kilka moich





[Dascola 3]

ciag dalszy

[Dascola 3]

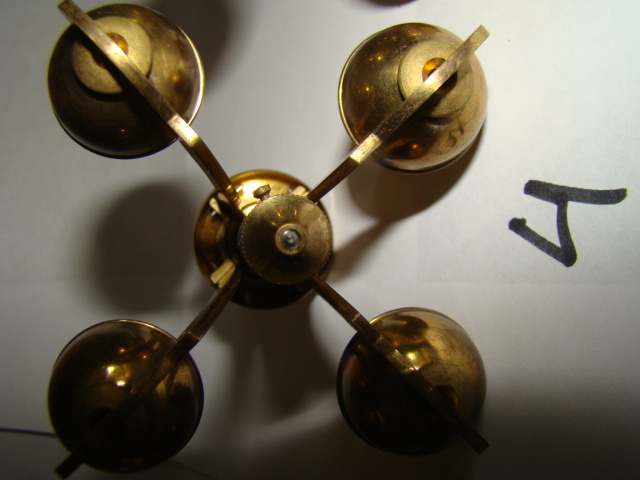

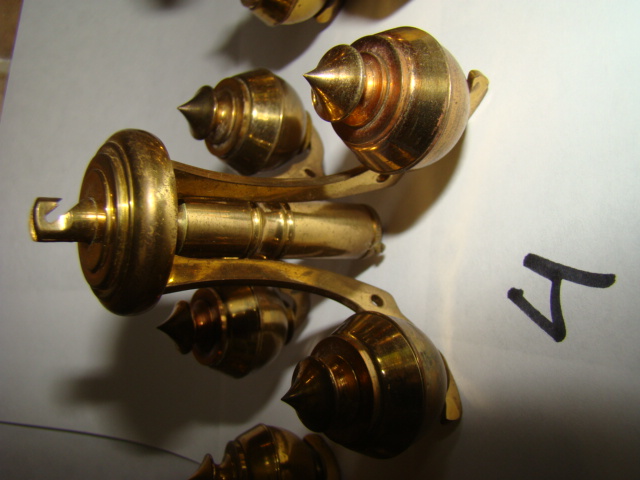

kolejne

[Dascola 3]

ostatnie

[Mariusz 109]

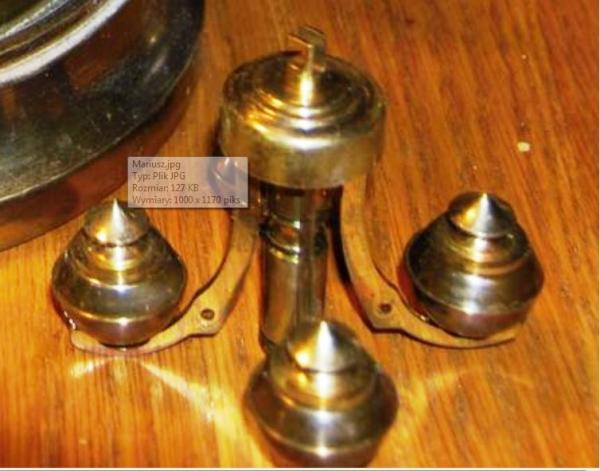

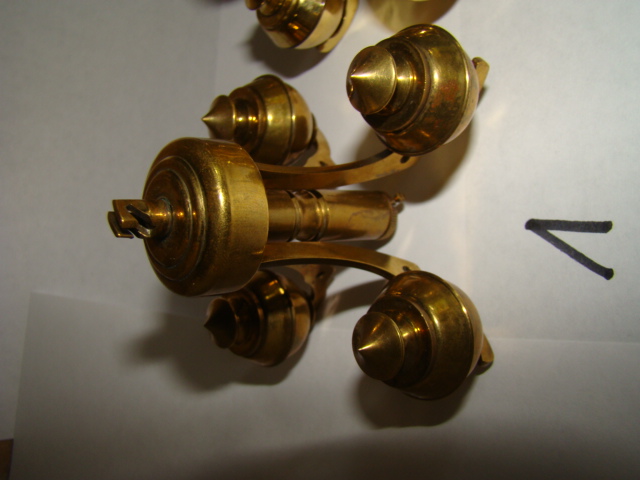

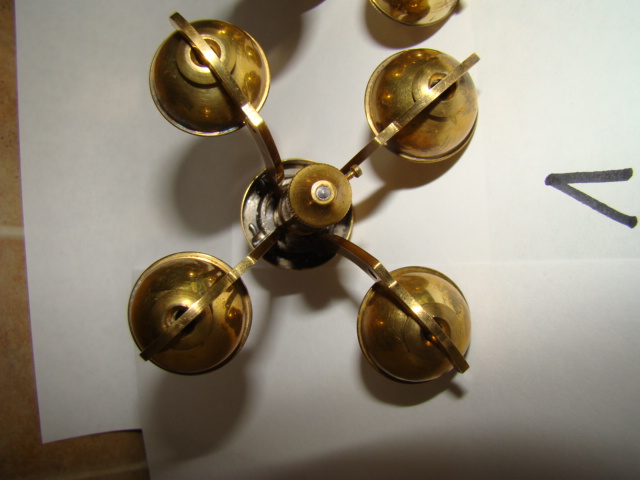

już nie muszę pokazywać - wahadło, które mnie zaskoczyło i sądziłem, że to jakiś składak Anetta pokazała  - nr 1 .

Dwa to już raczej nie przypadek, a ktoś mi mówił, ze takiego połączenia "kapturków" i regulacji nie było.



Myślę, że to trzeba na spokój  wziąć i rozpatrywać poszczególne elementy.



RAMIONA

Na pewno mamy trzy rodzaje ramion - Na dźwignię z krótką  ośką ( pokazał kolega czerralf) ), na dźwignię z długą ośką i na krzyżak  z długą ośką ( jak będę robił zdjęcia pokażę oba )

Czy istniało wahadło  z krótką ośką na krzyżak ?

[Dascola 3]

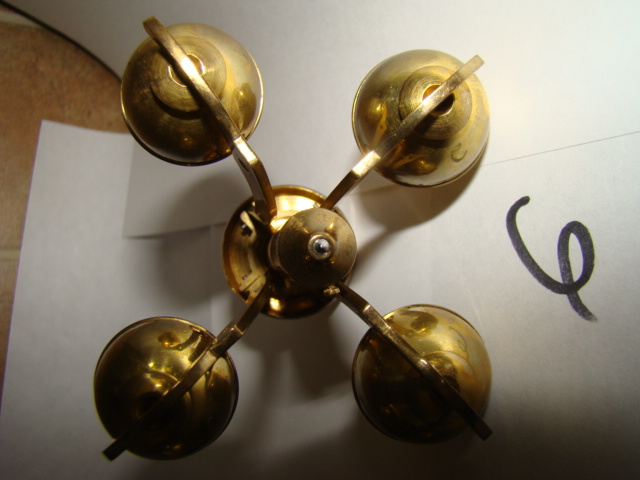

Co do różnic. Wahadło nr. 6 ma półokrągłą zawieszkę - haczyk. To udało mi się dostrzec bez mierzenia.

[dziadek 1332]

Mam prośbę do Kol. Dascoli i Kol.  Mariusza.

Czy moglibyście podać numery mechanizmów przy których są zamontowane te wahadła.

(Mam na myśli wahadło Nr 1)

[Dascola 3]

Numer mechanizmu 2862





[old time 456]

Witam

to ja man chyba te 3 rozne

[old time 456]

jeslie Kolega Dziadek potrzebuje numery mechanizmu  to podam-mam dwa z tym wahadlem

[old time 456]

dwa z tym wahadlem

[dziadek 1332]

Mariusz, kolejne wahadło kulkowe Beckera takie jak Twoje, to już trzecie.

Masz podany również numer zegara.

http://mb.nawcc.org/showthread.php?115275-Help-with-green-Gustav-Becker-%28plate1149-%29-What-to-do-with-it





[tarant 2974]

Mmm. Nawet nazywa się tak samo

[Mariusz 109]

Przeczytałem cały wątek, którego link wrzuciłeś...nie ma to jak farbki modelarskie na zabytkowym zegarze

A wahadło to już piąte ( z połączeniem "wysokiego" kapturka i dźwigni podnoszącej kulki ), bo zdaje się, że old time o dwóch swoich wspominał.



Tyle tylko, że jeszcze kulek nie rozpatrywaliśmy - strasznie dużo się tego zrobiło

Ale  dajmy sobie chwilę czasu - taka dłuższą.

Po prostu trzeba porobić zdjęcia poszczególnych elementów i pewnie w pierwszym poście tego wątku można będzie zrobić wyjaśnienie do czego doszliśmy.

[WueM 120]

Pozwalam sobie ponowić prośbę o podanie numerów seryjnych mechanizmów, którym przypisane są poszczególne wahadła kulkowe. Byłoby to szczególnie interesujące w przypadku Koleżanki Dascoli.
