Chodziki miniaturowe

[Marek Szajerka 775]

Dyskusja w wątku Nasze budziki nasunęła mi pomysł pokazywania miniaturowych chodzików, do których produkcji często używano płyt od budzików. Pokazywanie takich chodzików w tamtym wątku wprowadziłoby tam bałagan i te posty nadawałyby się tam do usunięcia.

W podręczniku do zegarmistrzostwa ojców franciszkanów z Niepokalanowa Wawrzyńca Al. Podwapińskiego i Bernarda St. Bartnika, Technologia mechanizmów zegarowych. Mechanizmy, 1976 r., chodziki są opisane w rozdziale 10. Zaraz za nimi w rozdziale 11 opisane są budziki.

Chodziki naścienne posiadają na forum bogatą bazę informacyjną. Jak natomiast poinformował  administrator Tarant, tematu o miniaturowych chodzikach nie ma. Proponuje taki założyć.

Na początek obrazowo mechanizm Sławy, fabrycznie przerobiony na chodzik, czyli Młody Zegarmistrz, w tłumaczeniu na język polski. Była to zabawka edukacyjna dla młodzieży, sprzedawana w składnicach harcerskich.

Inny przykład zastosowania mechanizmu Sławy z wymontowaną sekcja budzenia, to chodziki poznańskiej Juwelii.

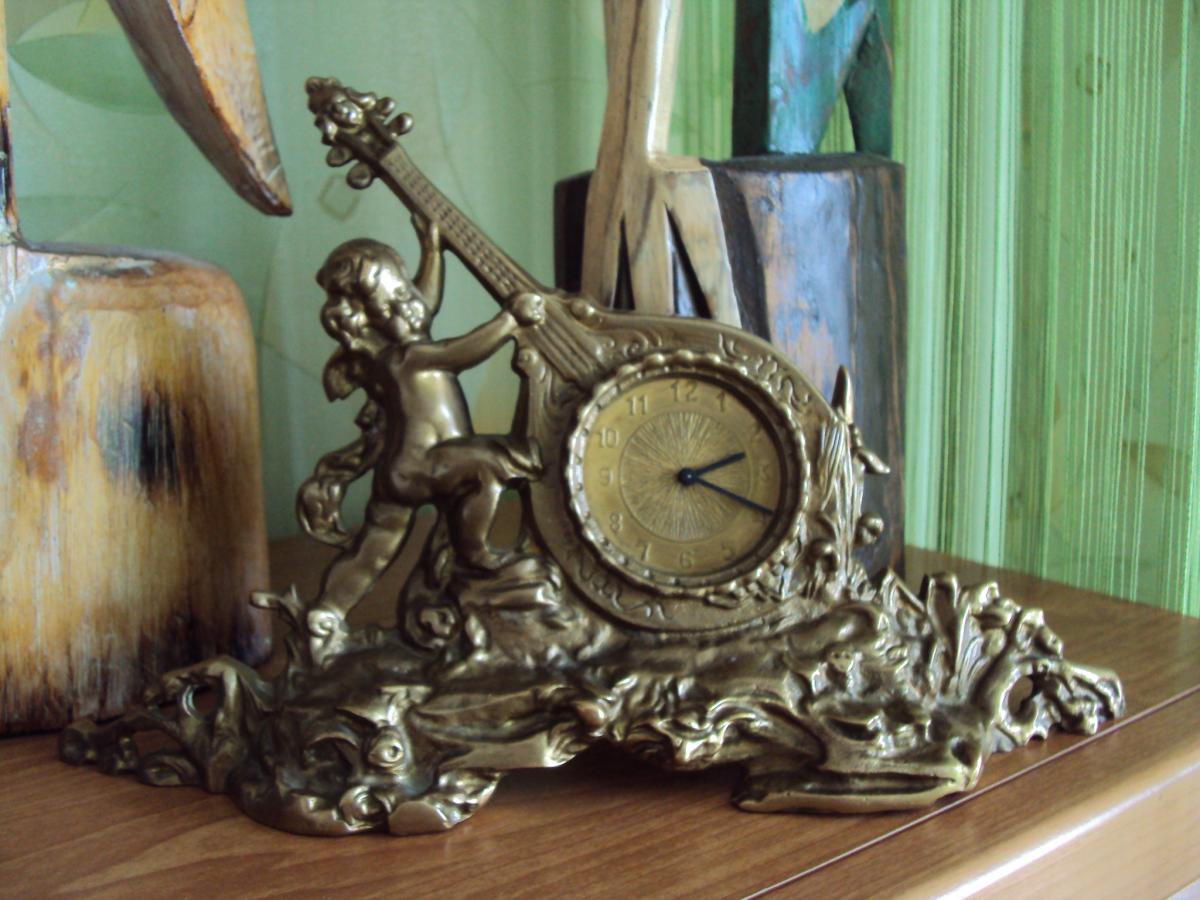

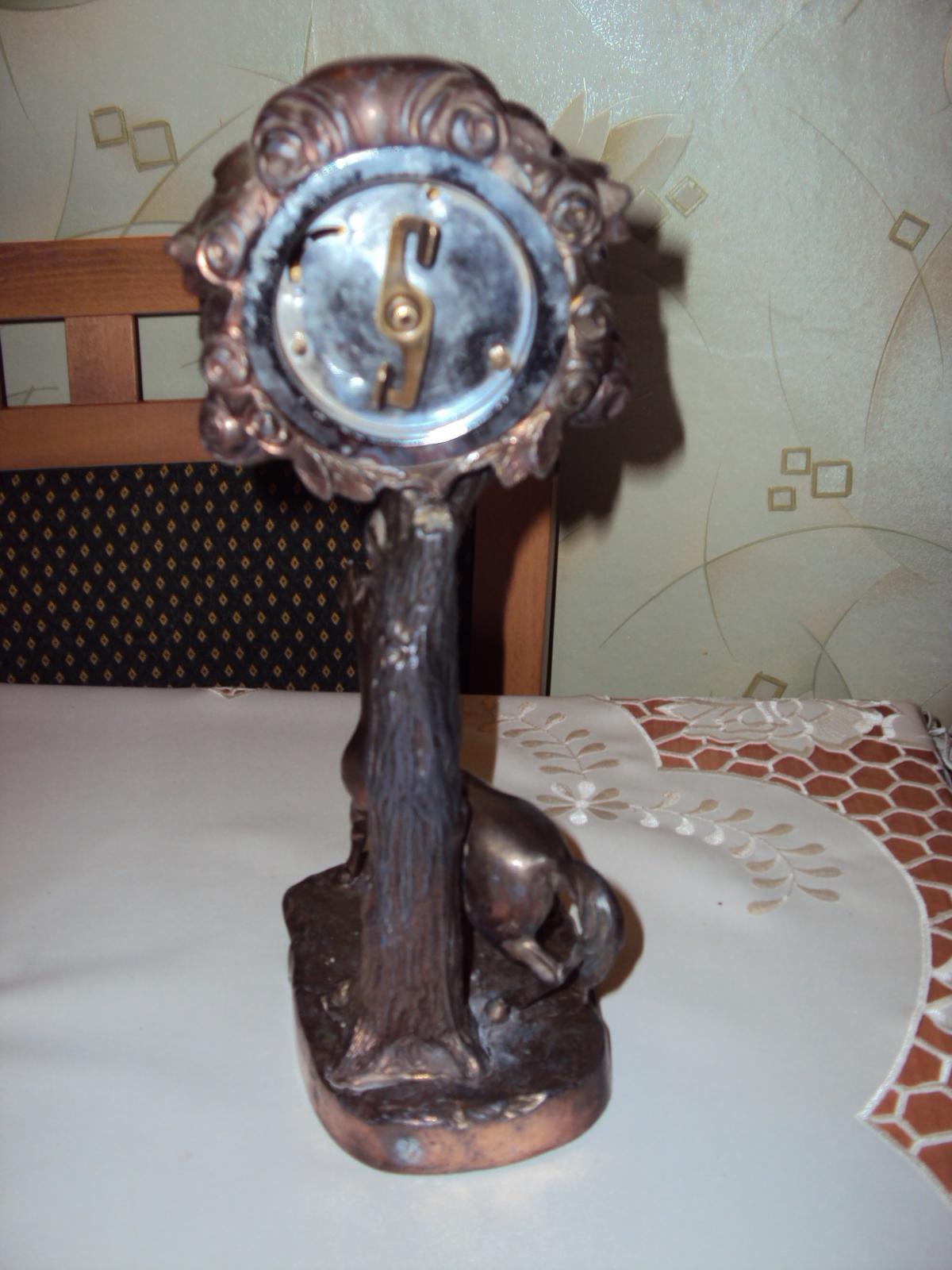

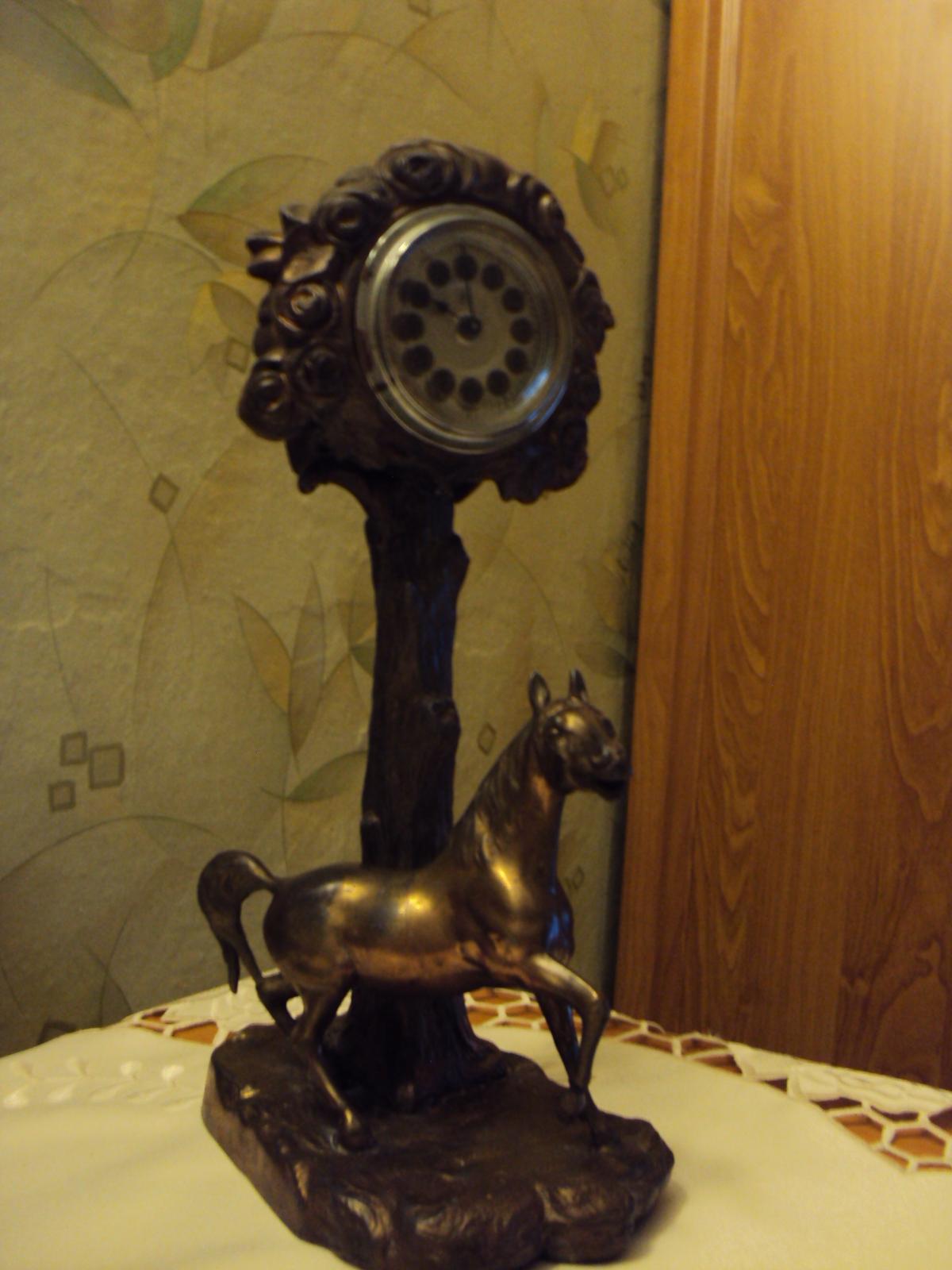

Tu jeszcze dodam chodzik Junghansa. Z tym jednak, że nie znam jego pierwotnej obudowy. Konia pod drzewem kupiłem osobno, bez mechanizmu od innej osoby.

Teraz również pokażę chodziki niemieckiej firmy Mercedes.

Zapraszam Państwa do rozwijania wątku.

Marek



Opis zdjęć

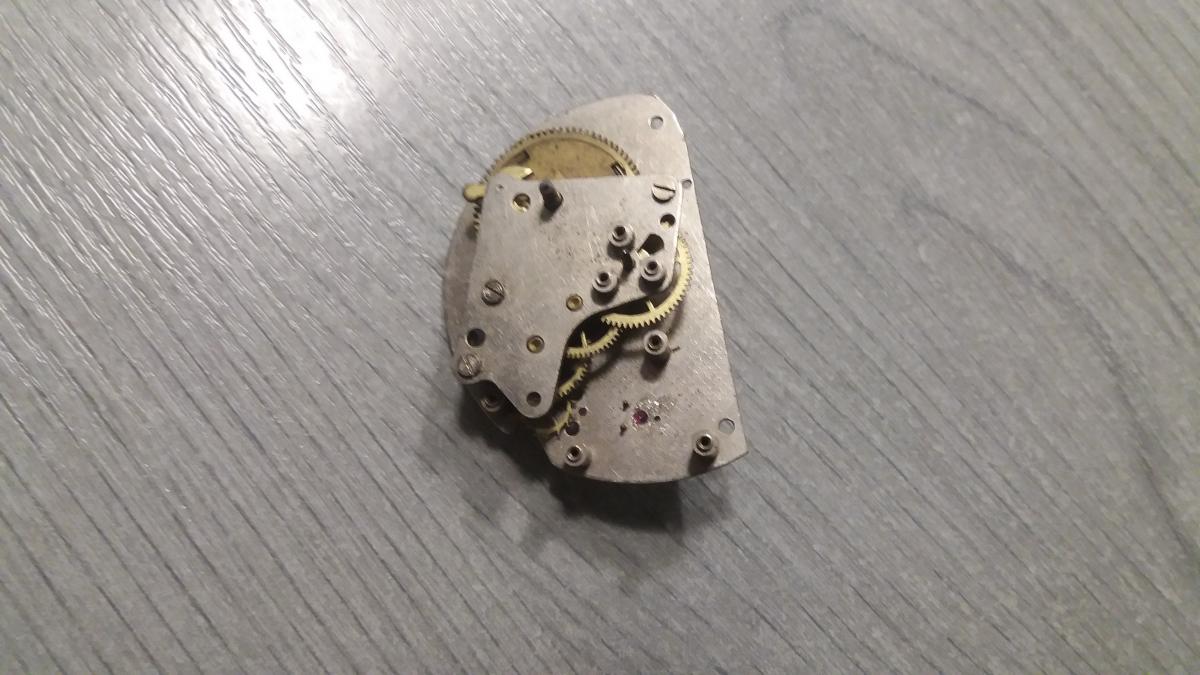

1. Fragment chodzika zrobionego ze Sławy, z fabrycznie przyciętymi płytami.

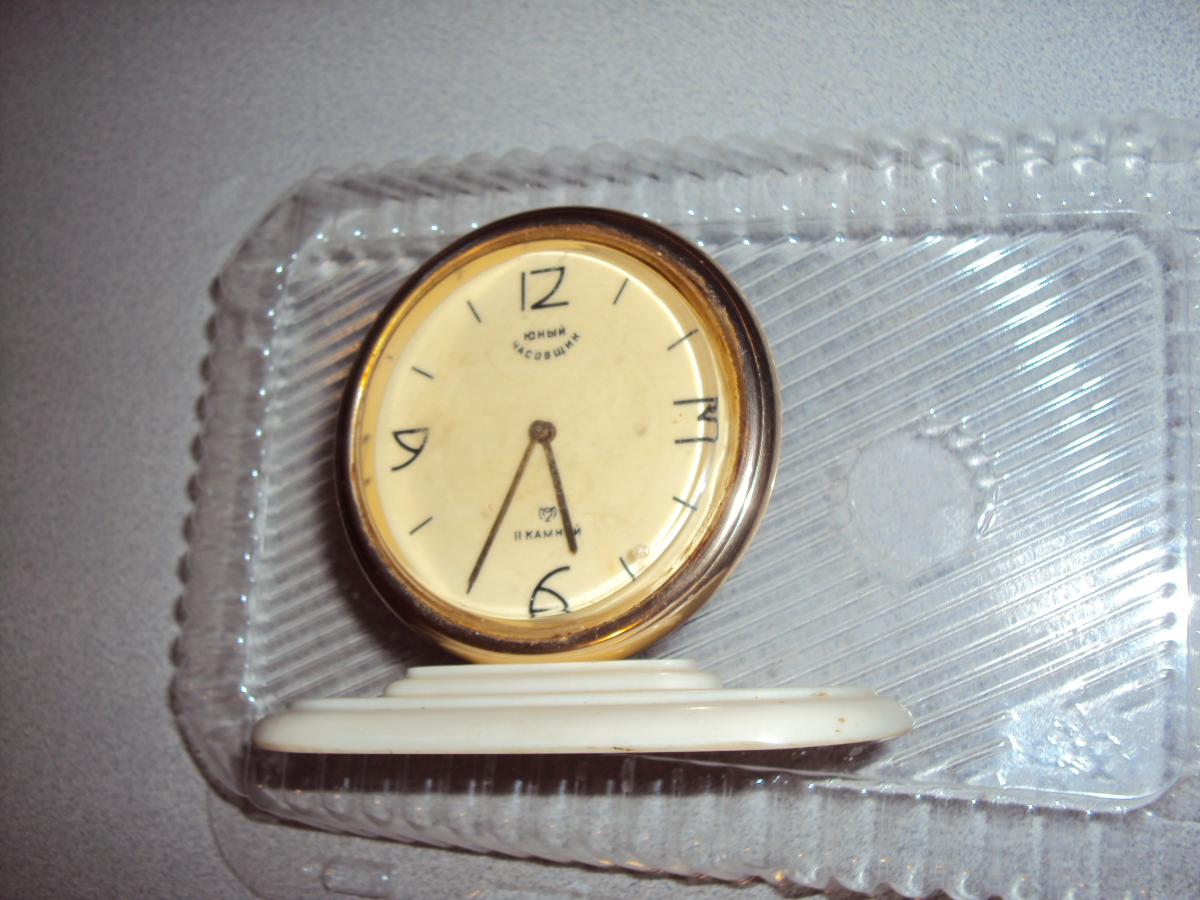

2-3. Chodzik Junij Czasowszczik.

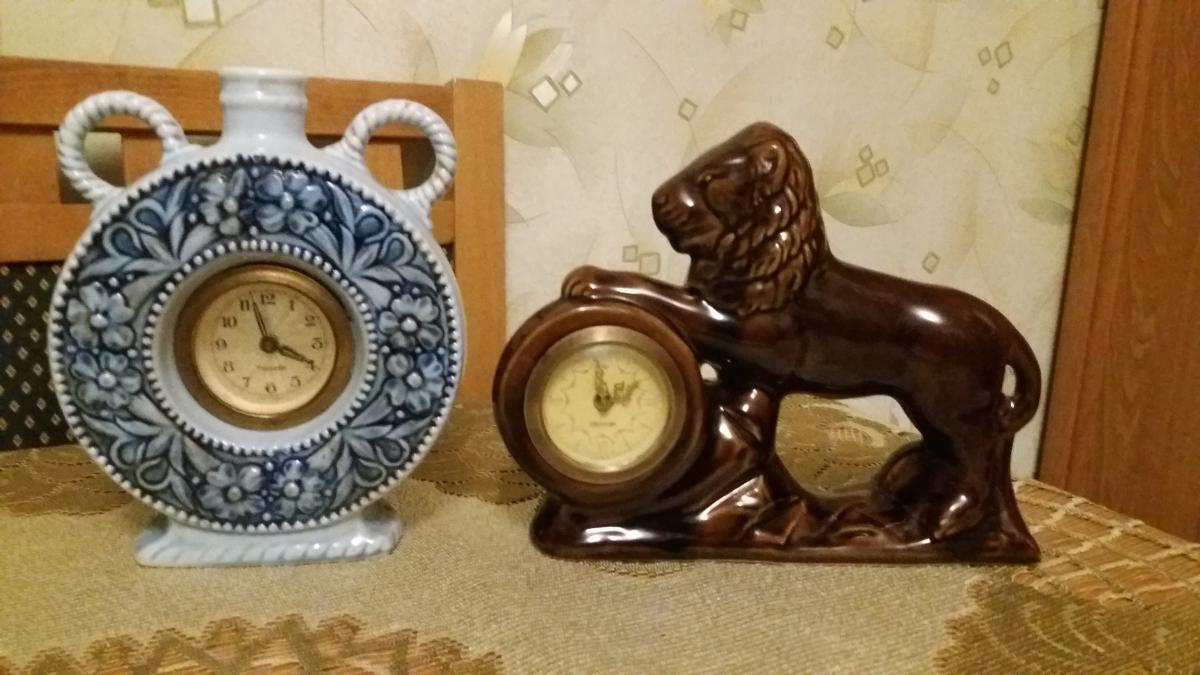

4-5. Chodziki poznańskiej Juwelii, z wymontowaną sekcja budzenia.

6-7. Chodziki niemieckiej firmy Mercedes

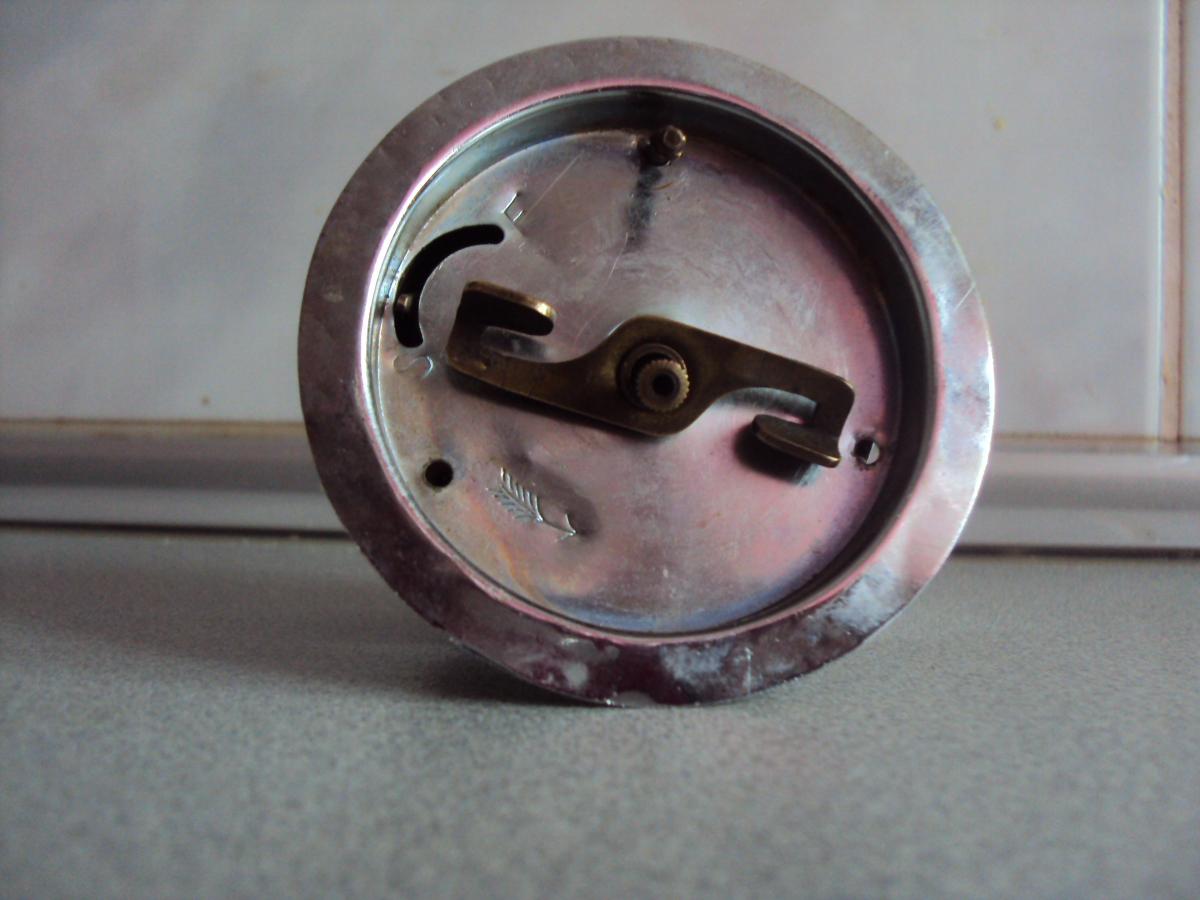

8. Chodzik Junghansa.



Ten Junghans długo chodzi, prawdopodobnie z kategorii ośmiodniowych.

[tarant 4606]

Obudowa z kamienia, przypomina marmur. Werku nigdy nie identyfikowałem, chodzik chodzi

[Marek Szajerka 775]

Cieszę się, że wątek ruszył.

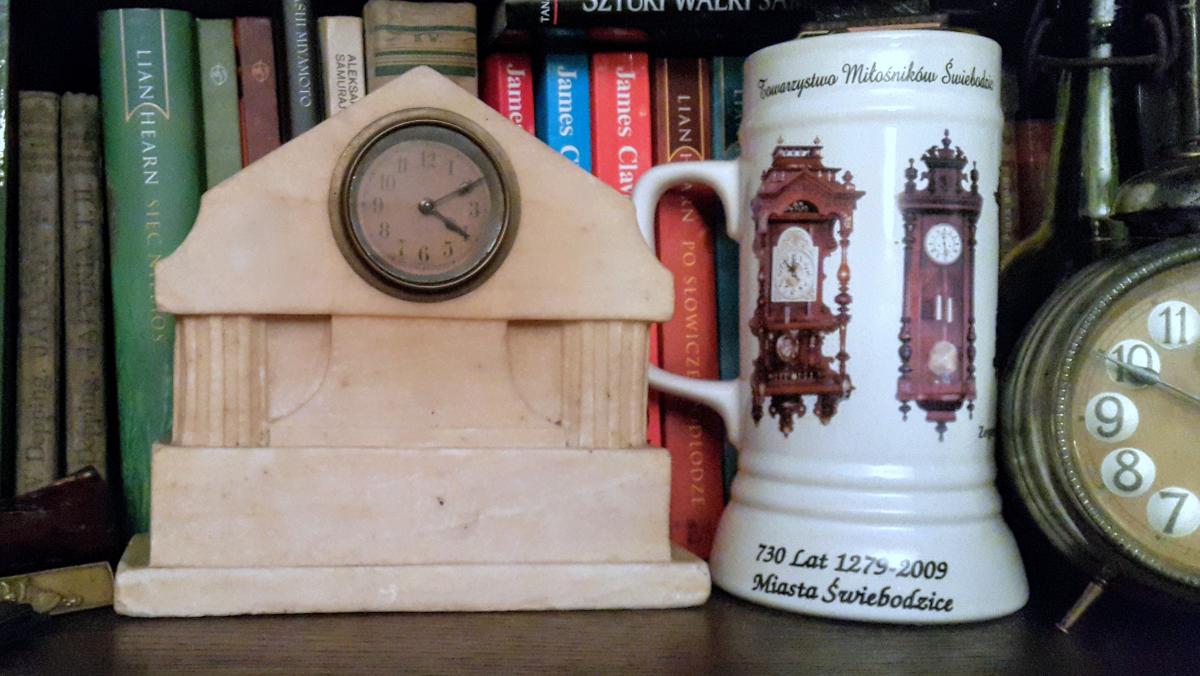

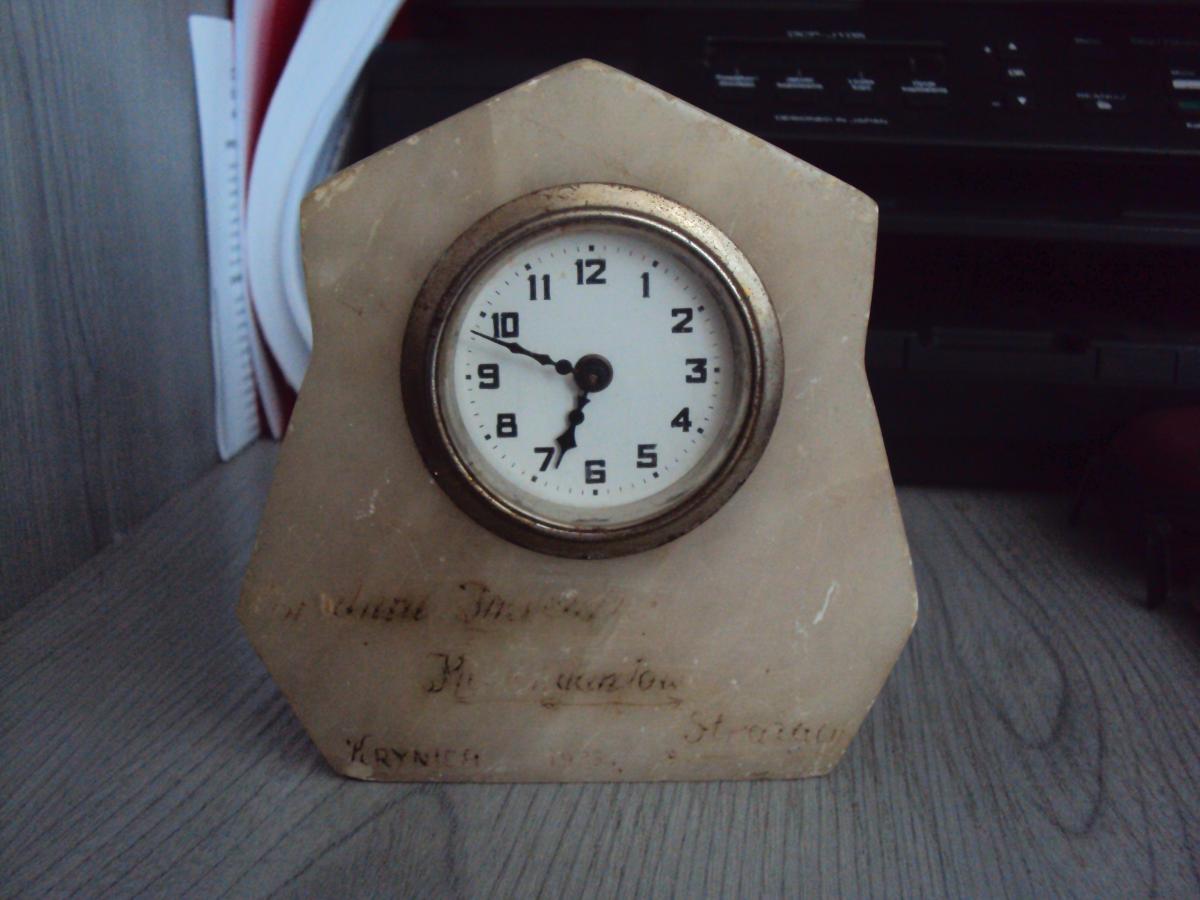

Na zdjęciu marmurowy z dedykacją:

W dniu Imienin

Komendantowi

Krynica 1933 Strażacy

Firma nieznana



i "kapelusz Napoleona" w drewnie, firma nieznana



Pozdrawiam

Edytowane 9 Grudnia 2019 przez Marek Szajerka

[Marek Szajerka 775]

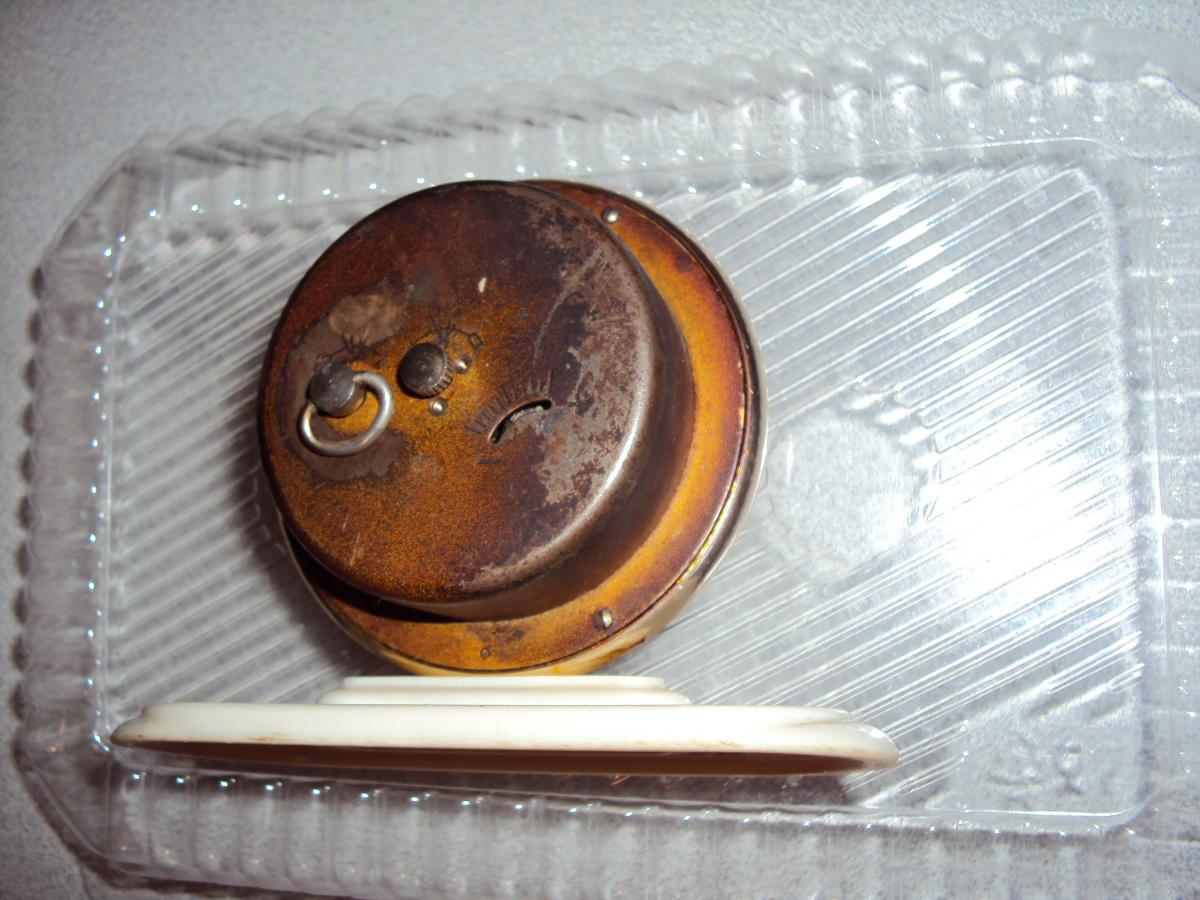

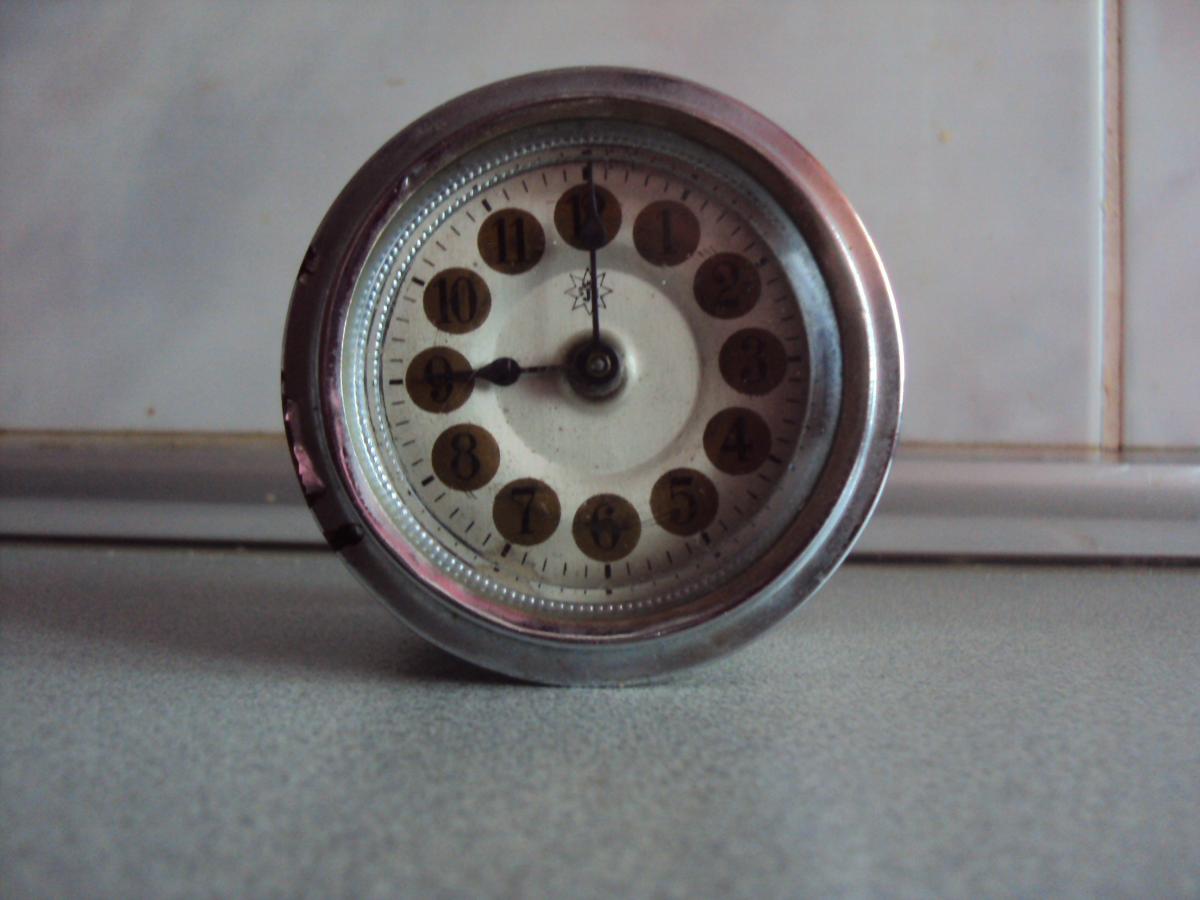

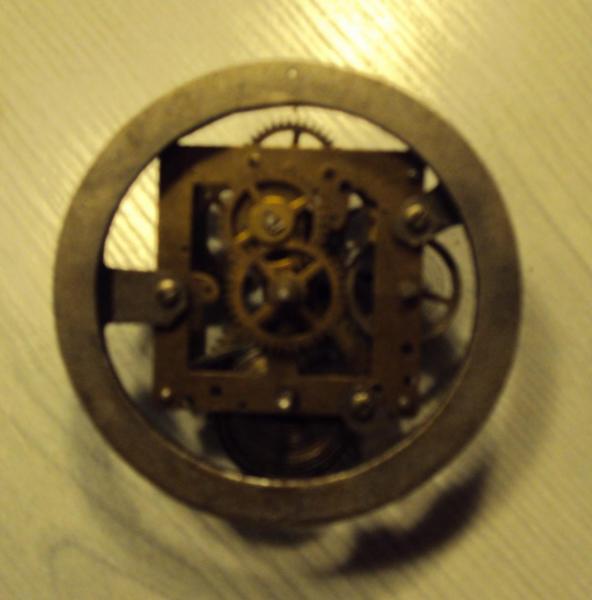

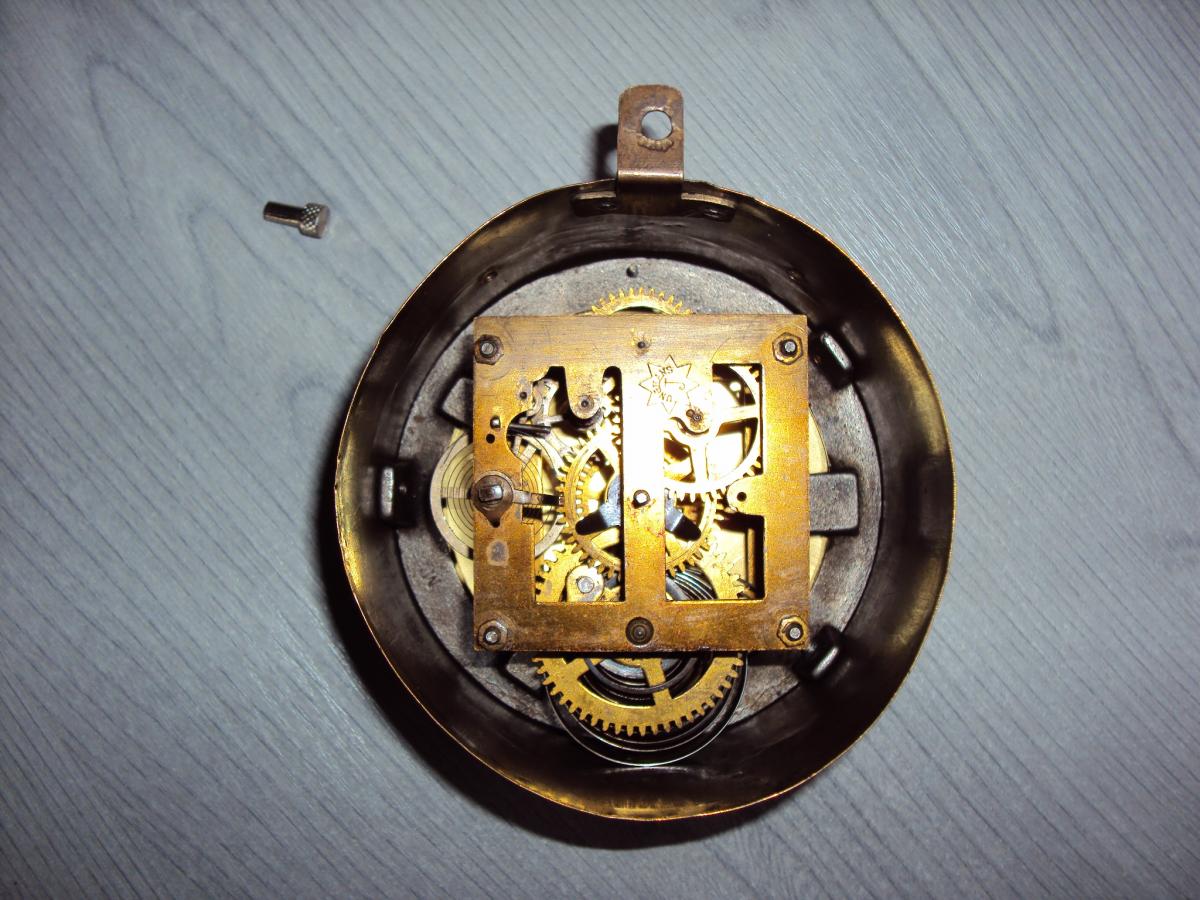

Mechanizm chodzika firmy Junghans z 1899 r. Niestety całość obudowy z tarczą i wskazówkami się nie zachowała. Chodzik nakręcany kluczem od strony tarczy. Podkładka pod tarczę żeliwna Dedykacja z okazji otwarcia młyna parowego w Toruniu. Dla osób z Torunia to wiadomo o jaki obiekt chodzi, w pobliżu dworca Toruń Wschodni. Inni mogą kojarzyć to z obecnym Młynem Wiedzy.

Chodzik z dedykacją może być przydatny w datacji dla innych kolekcjonerów.



Dedykacja jest ze stycznia 1899, czyli chodzik z ok. 1898 r.



Edytowane 10 Grudnia 2019 przez Marek Szajerka

[Marek Szajerka 775]

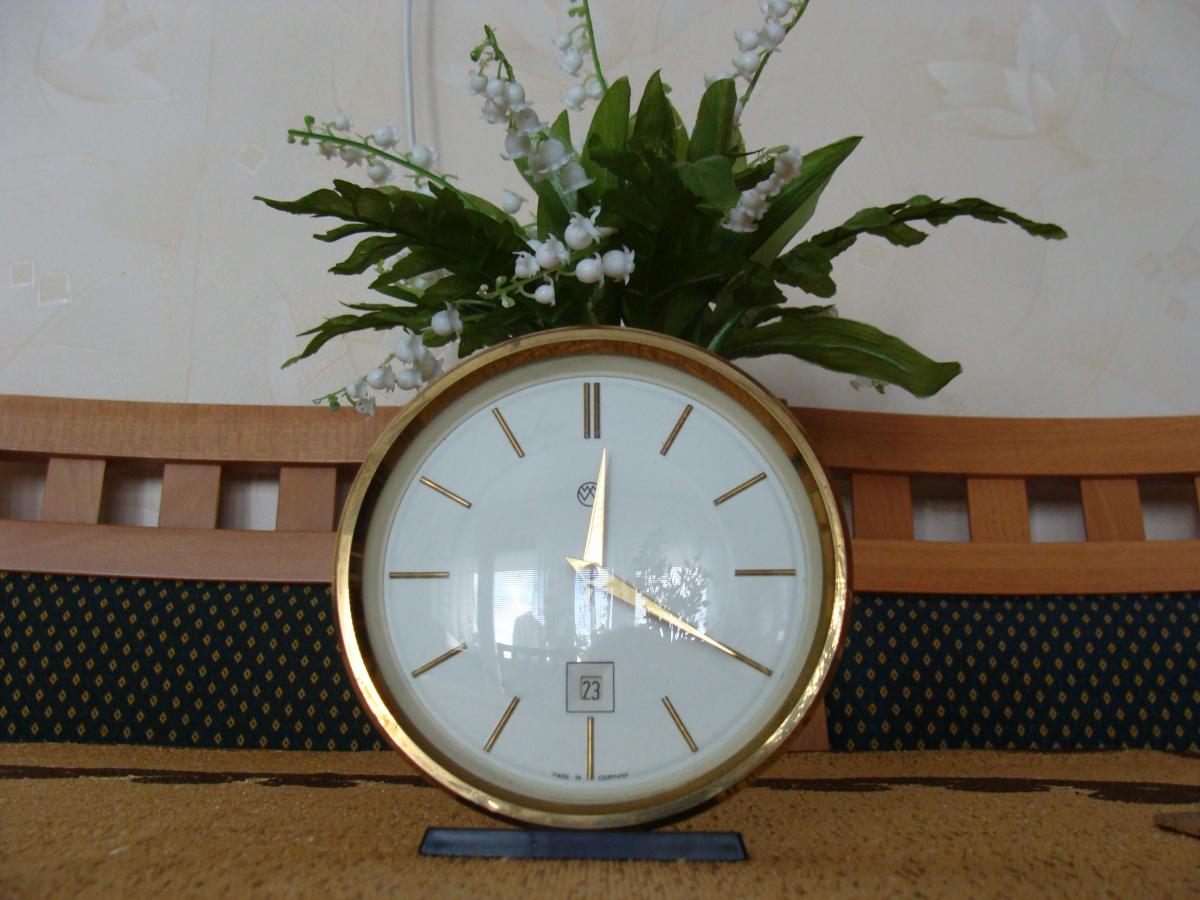

Chodzik z kalendarzem, Niemcy

Mołnia

[Marek Szajerka 775]

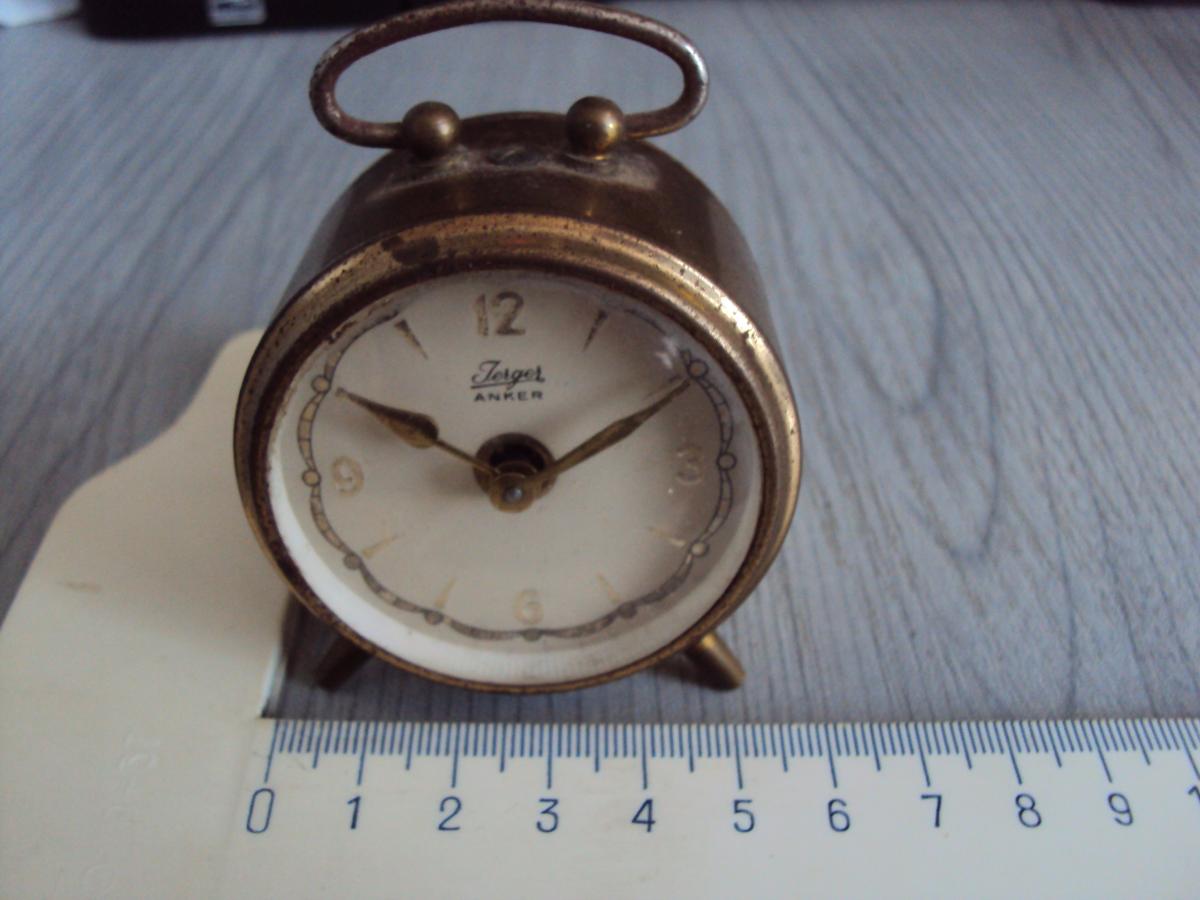

Chdzik Jerger ANKER

Wg dyskusji na podanym portalu firma działała w latach 1905-1995.

https://mb.nawcc.org/threads/looking-for-info-on-a-jerger-clock.149121/

Mikrolisk nie podaje lat działalności firmy.

http://www.mikrolisk.de/show.php?site=280&letter=J&searchWhere=trademark&searchMode=exact&id=8#sucheMarker

[Marek Szajerka 775]

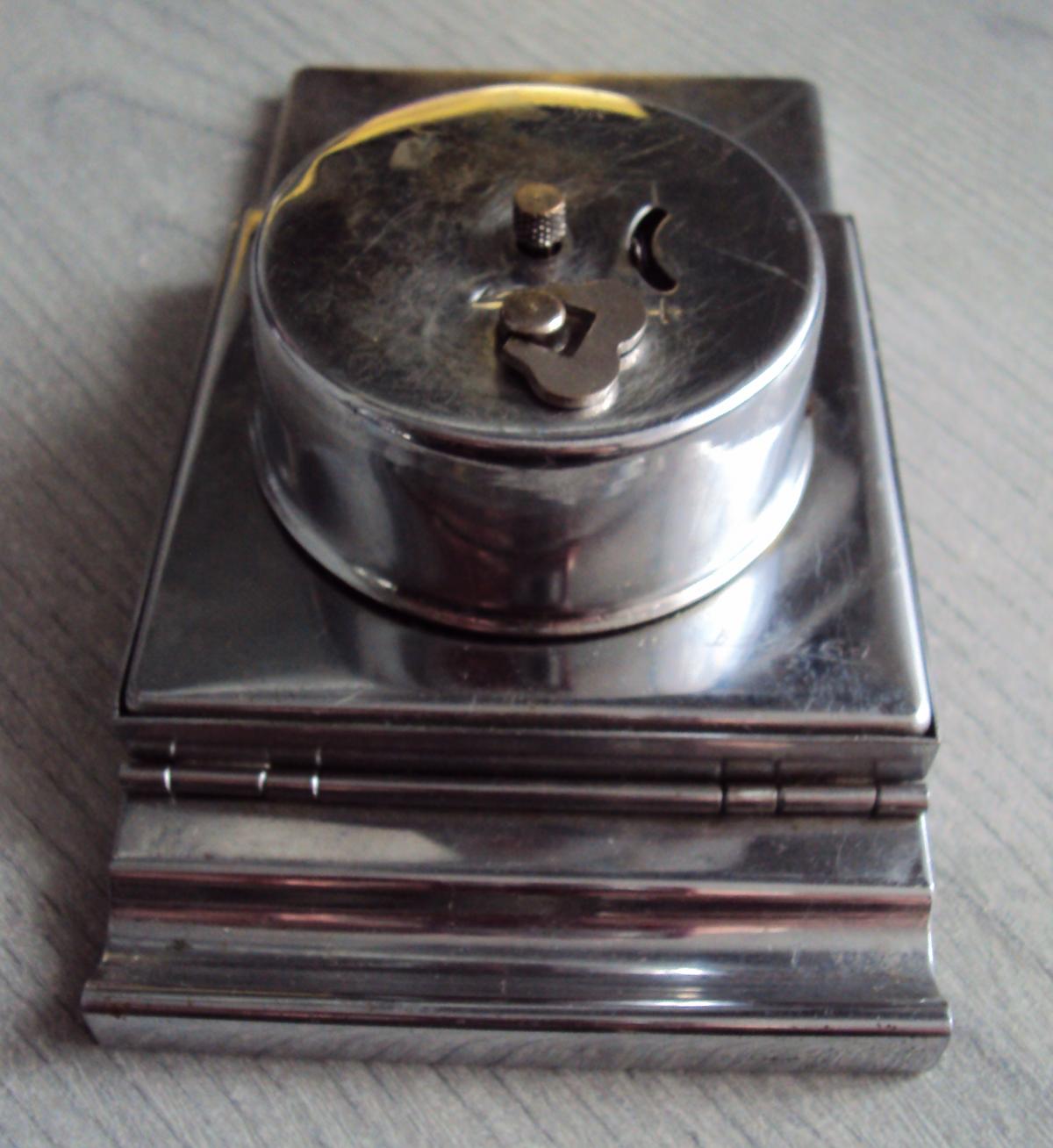

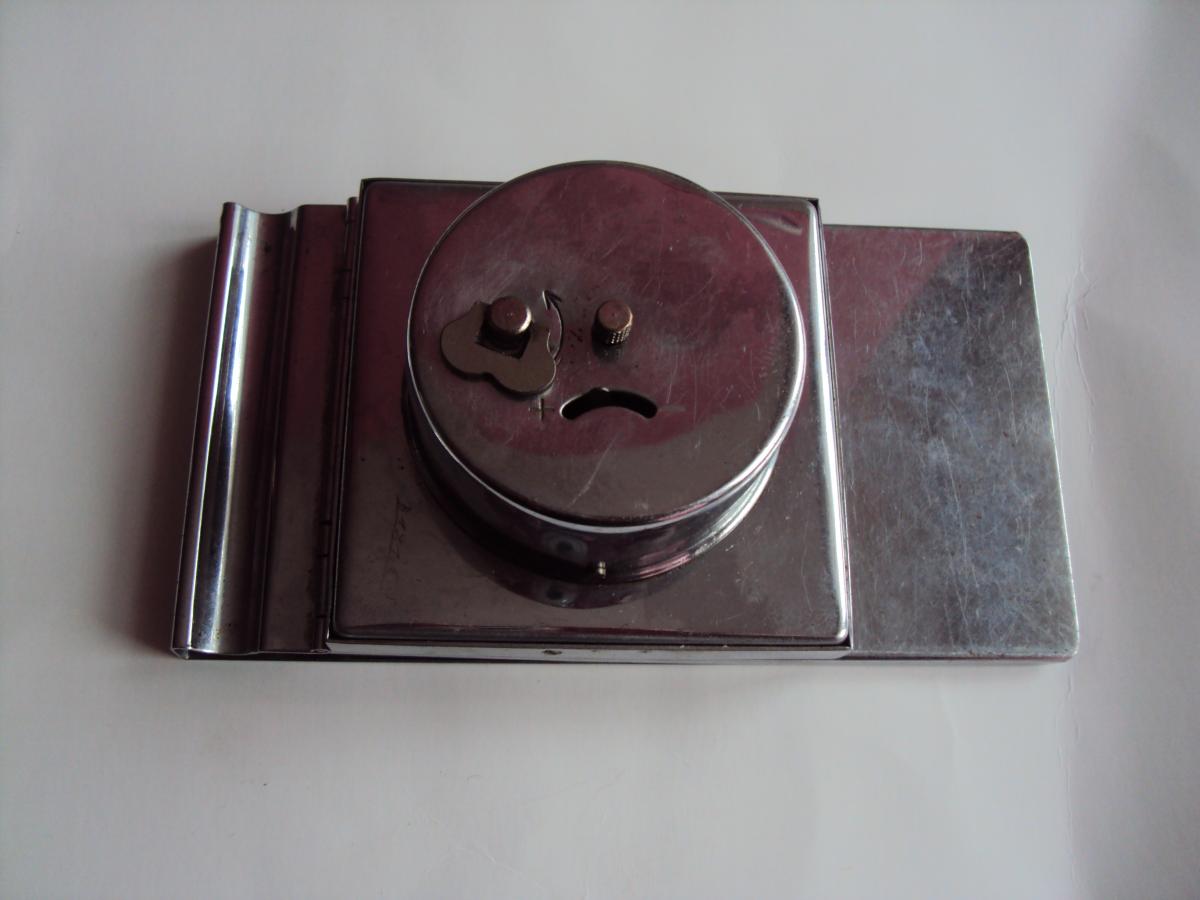

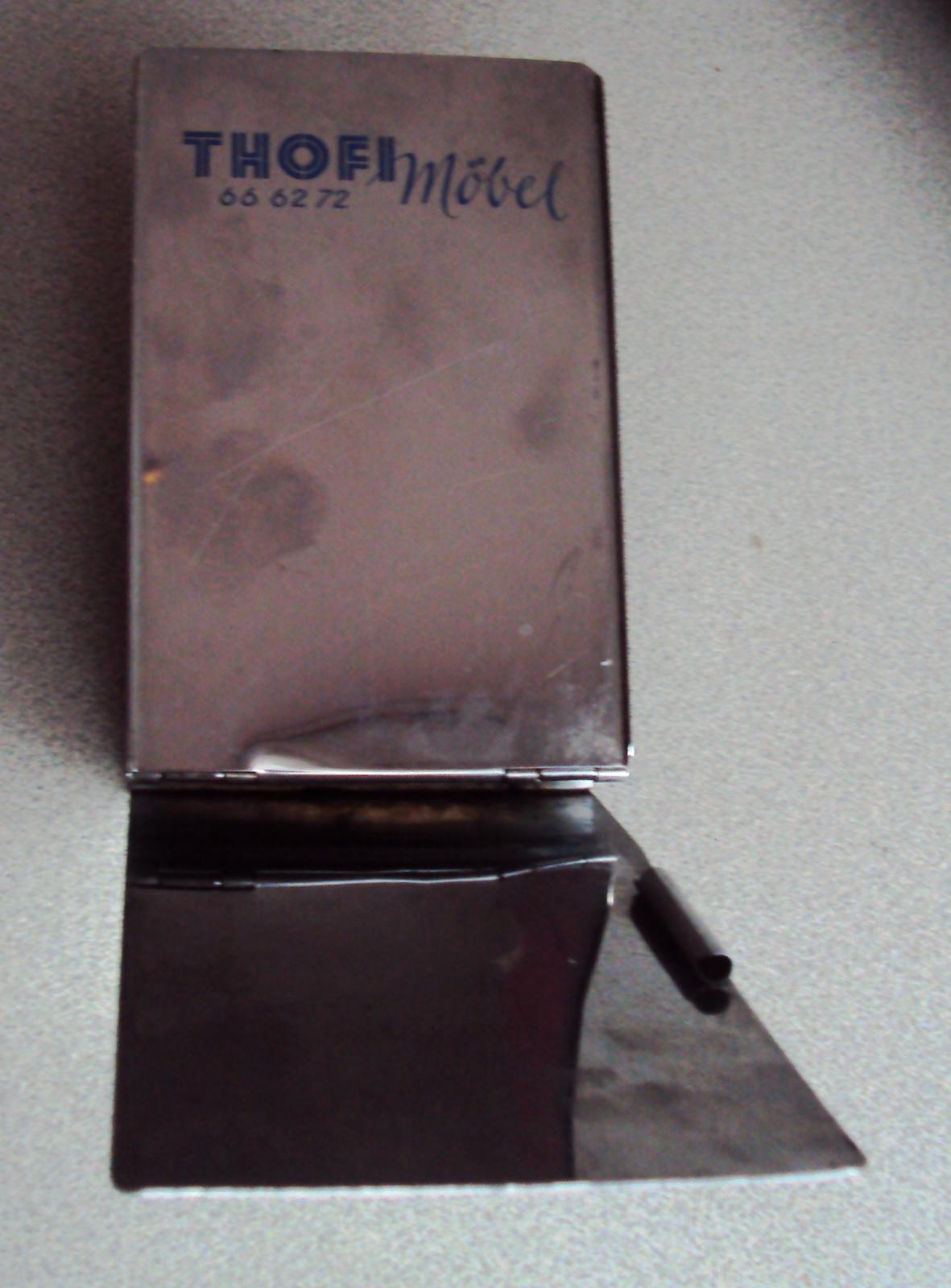

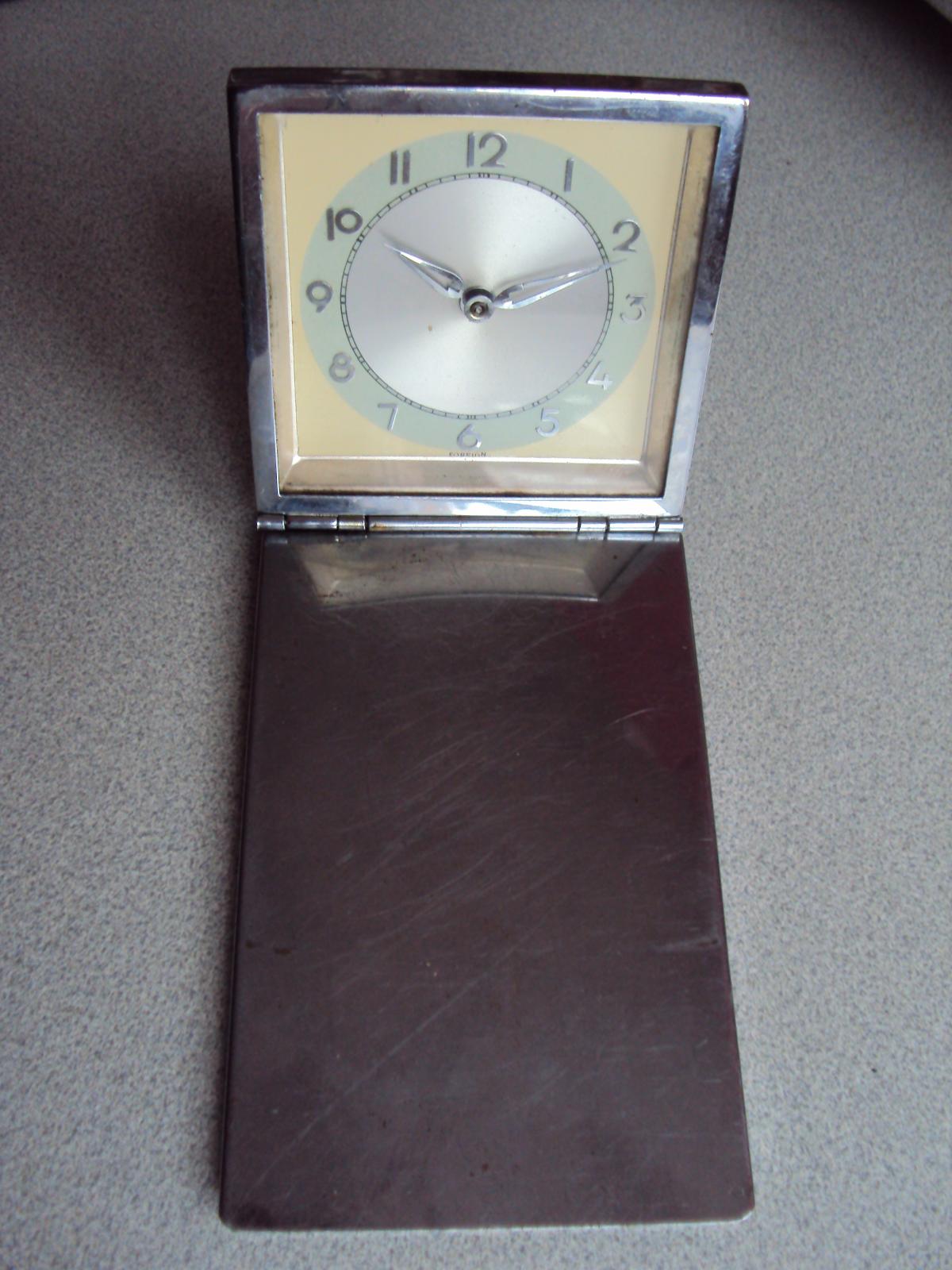

Chodzik reklamowy, firma nieznana, gabinetowy

Edytowane 12 Grudnia 2019 przez Marek Szajerka

[Marek Szajerka 775]

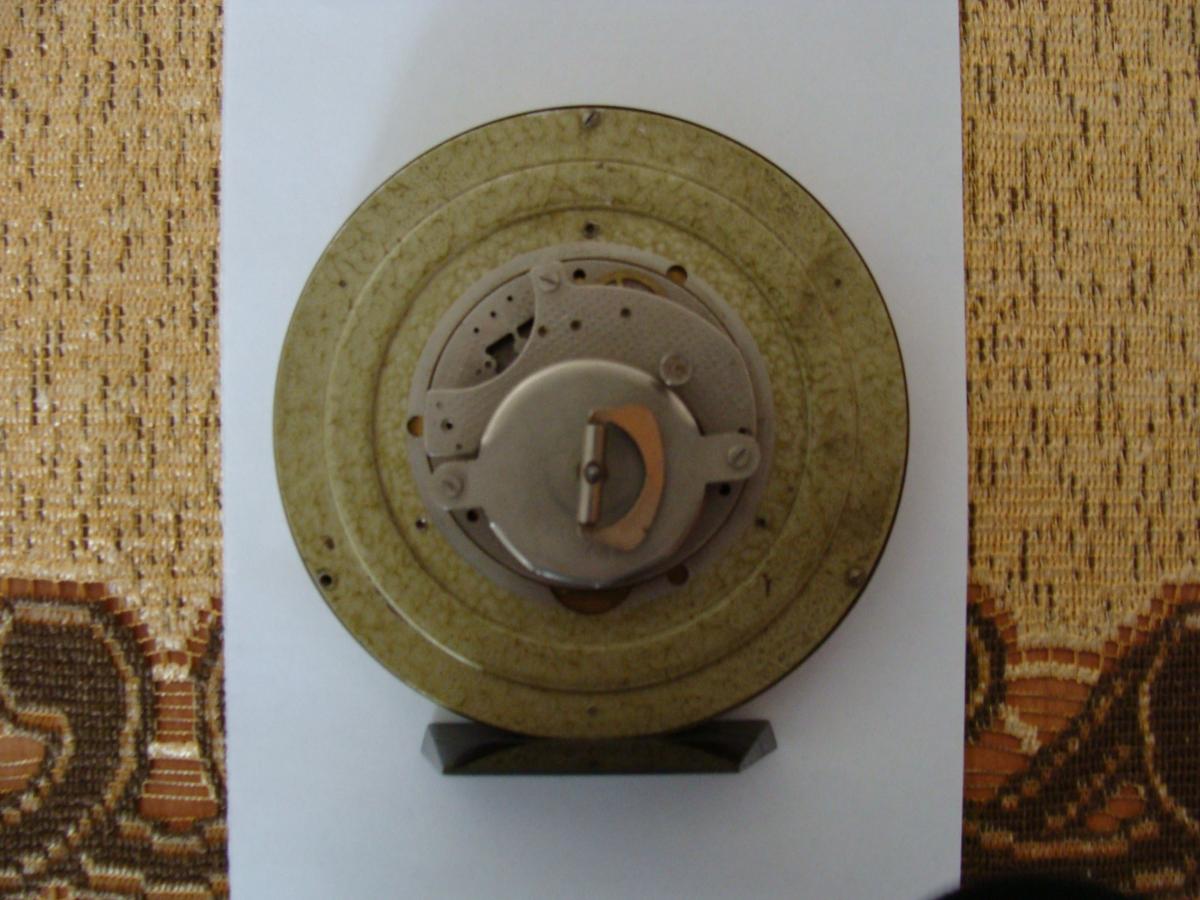

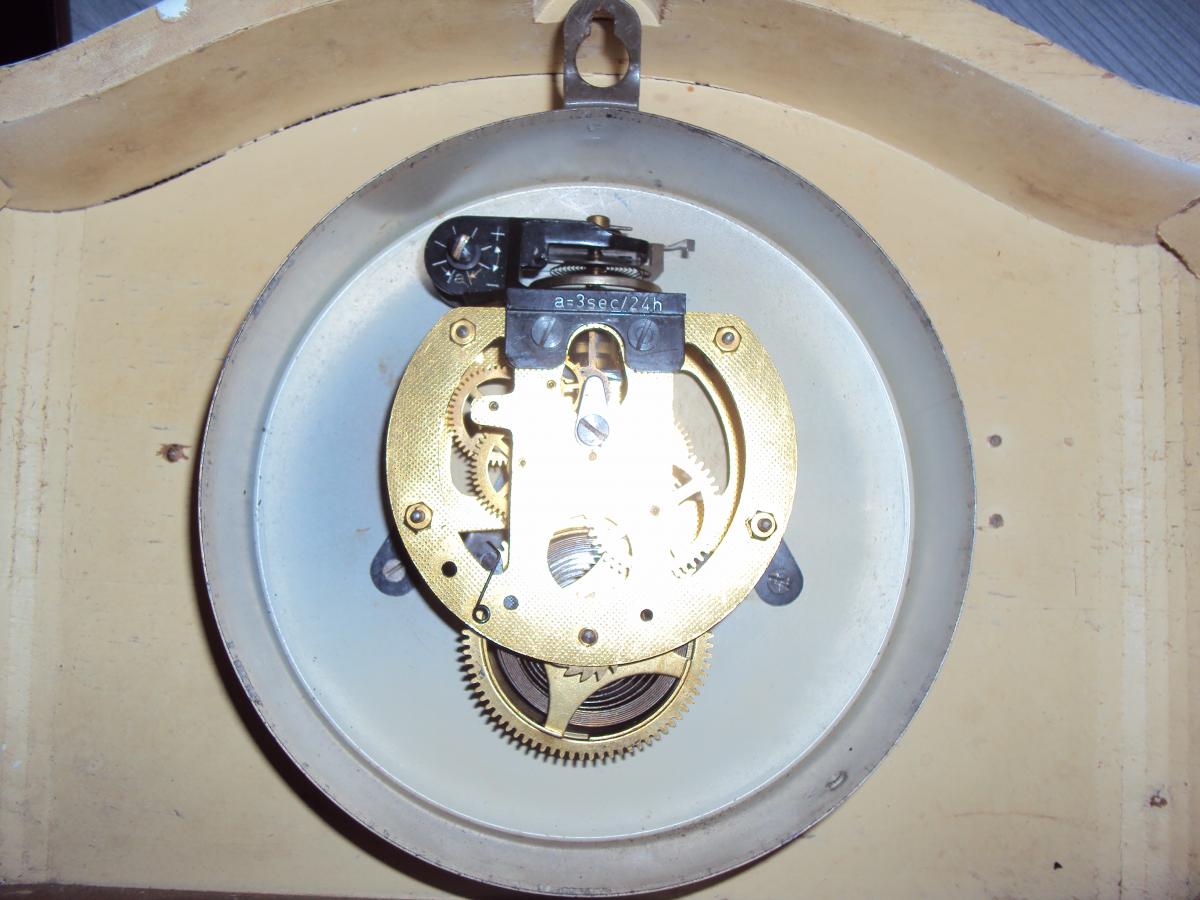

Ułożyskowanie balansu z odciążeniem magnetycznym,

wynalazek firmy Junghans

Przypuszczalnie w pospiechu, oglądając stoiska na tzw. jarmarkach staroci czasami przechodzimy obok np. kuchennych chodzików Junghansa. Często zaniedbane, zniszczone od zewnątrz, mogą kryć w sobie ciekawy mechanizm, w którym oś balansu  praktycznie się nie zużywa

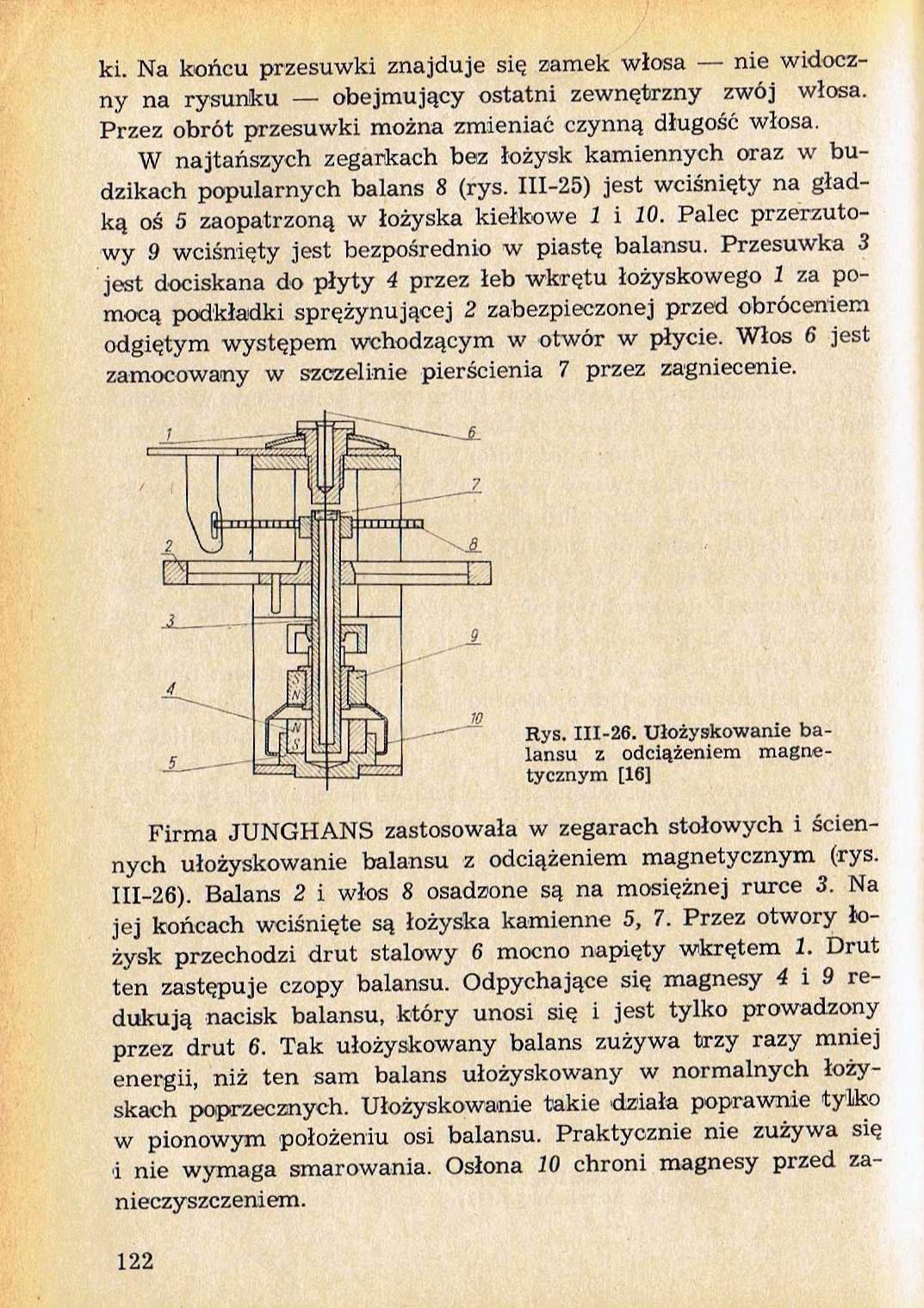

O tym wynalazku można przeczytać w podręczniku Wawrzyńca Al. Podwapińskiego i Bernarda St. Bartnika.

Wprawdzie samo zagadnienie wykracza poza ramowy temat miniaturowych chodzików, ale warto go pokazać, choćby dlatego, by baczniej przyglądać się chodzikom Junghansa na giełdach i aukcjach internetowych.

Dla fachowców z branży zegarmistrzowskiej piszę o sprawie znanej, ale dla innych może być to impuls, by takie „cacko” znaleźć. Tak jak w podręczniku, może być ten mechanizm w zegarach ściennych lub stołowych.



I pomyśleć, że tak perfekcyjny mechanizm zastosowano w kuchennych chodzikach wiszących.



Widoczna na zdjęciu obudowa nie była pierwotnie z sfotografowanym mechanizmem. Idealnie pasujące otwory po śrubkach do montowania świadczą, że taki mechanizm był w tej obudowie. Puszka jest oryginalna od tej obudowy.

Edytowane 13 Grudnia 2019 przez Marek Szajerka

[Marek Szajerka 775]

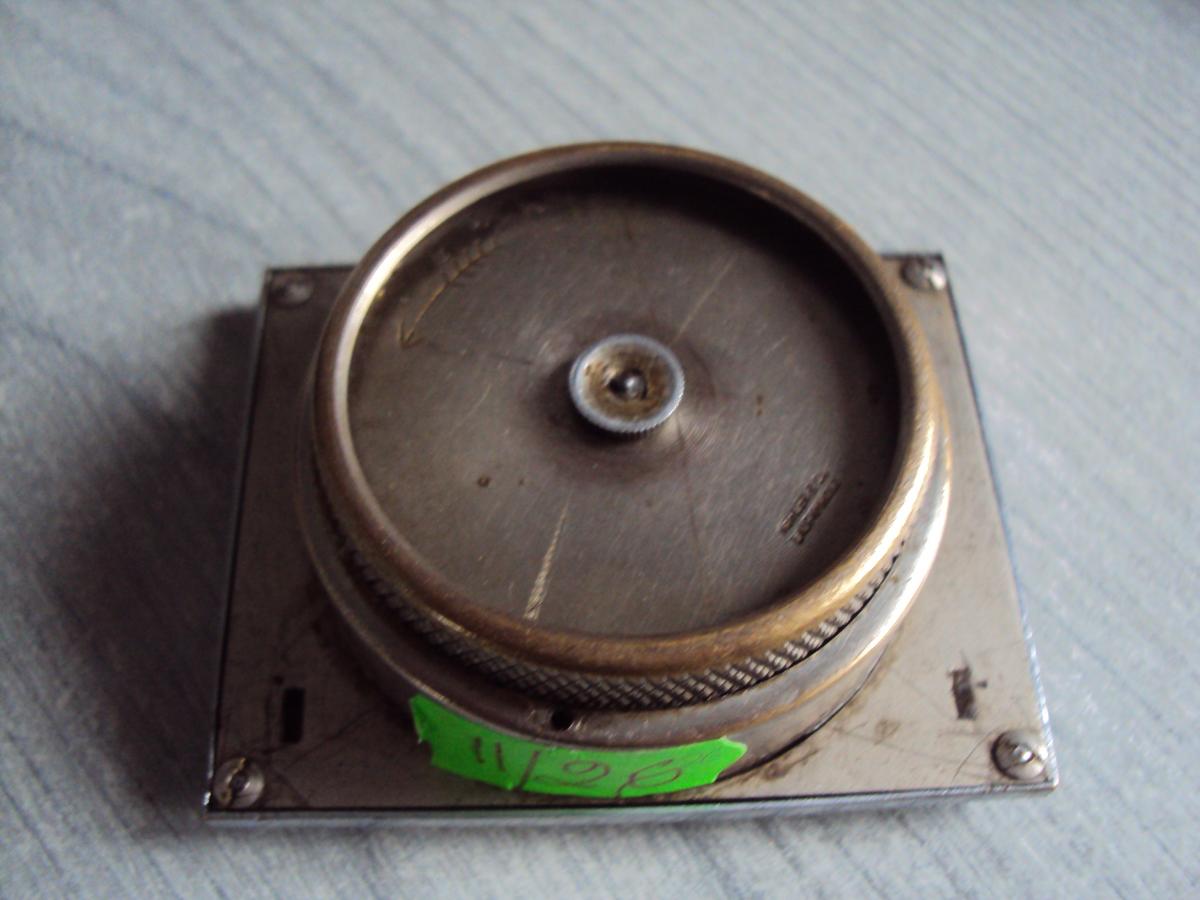

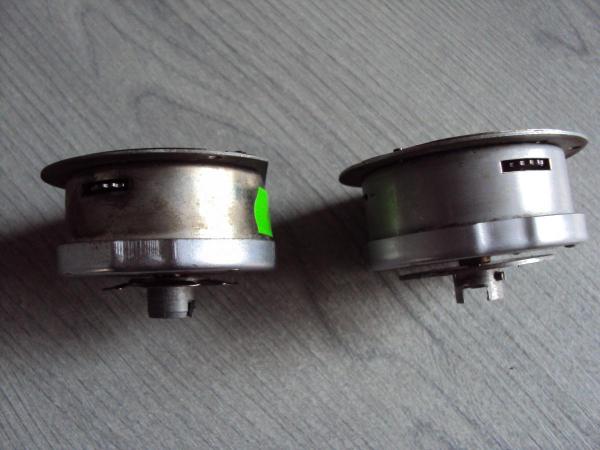

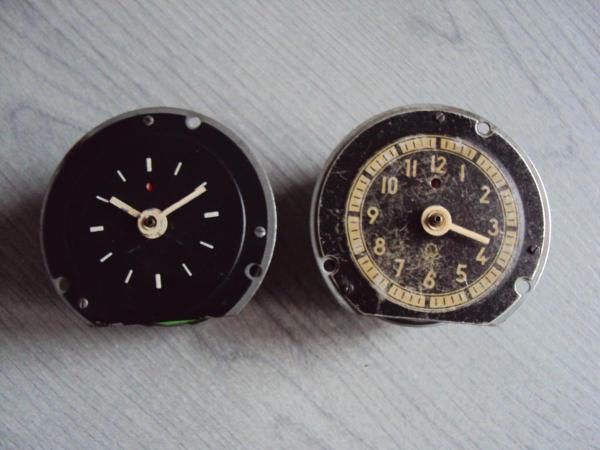

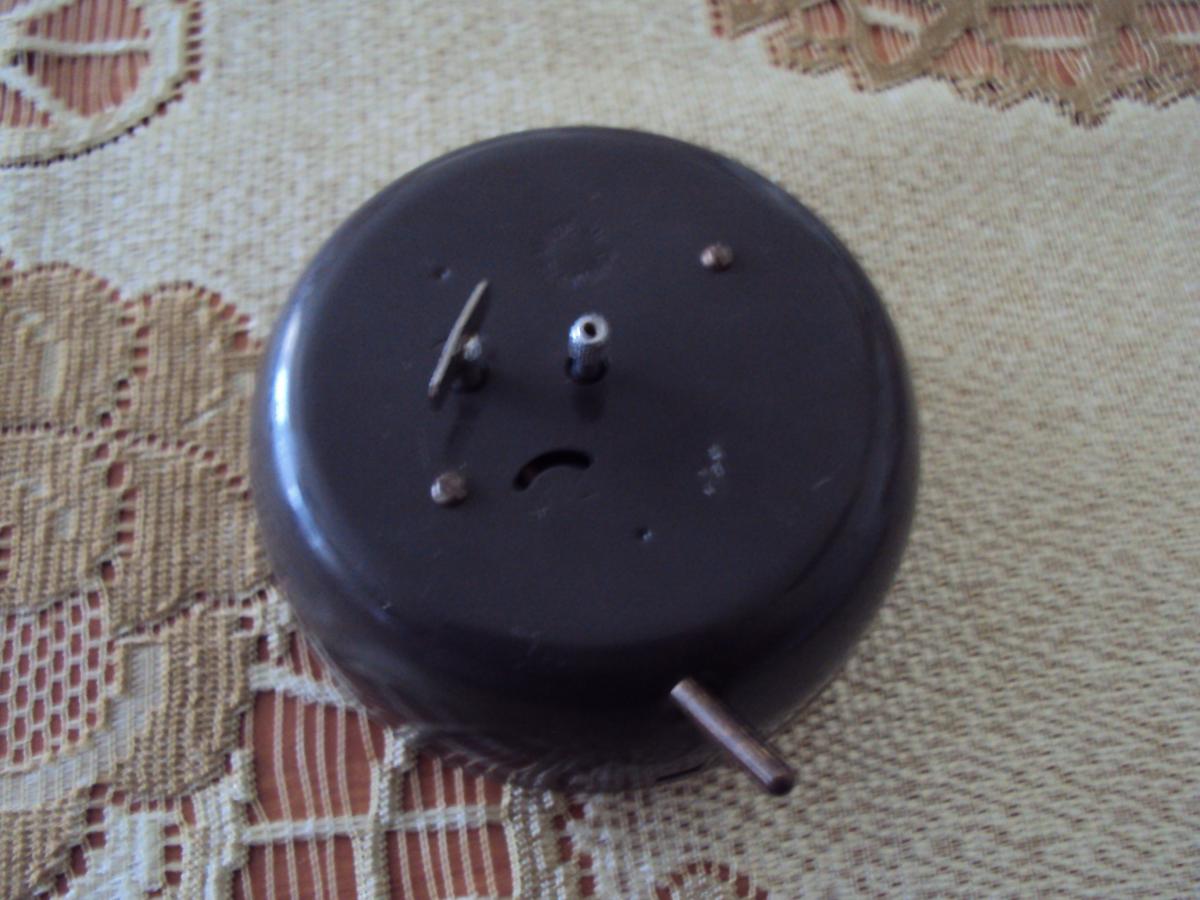

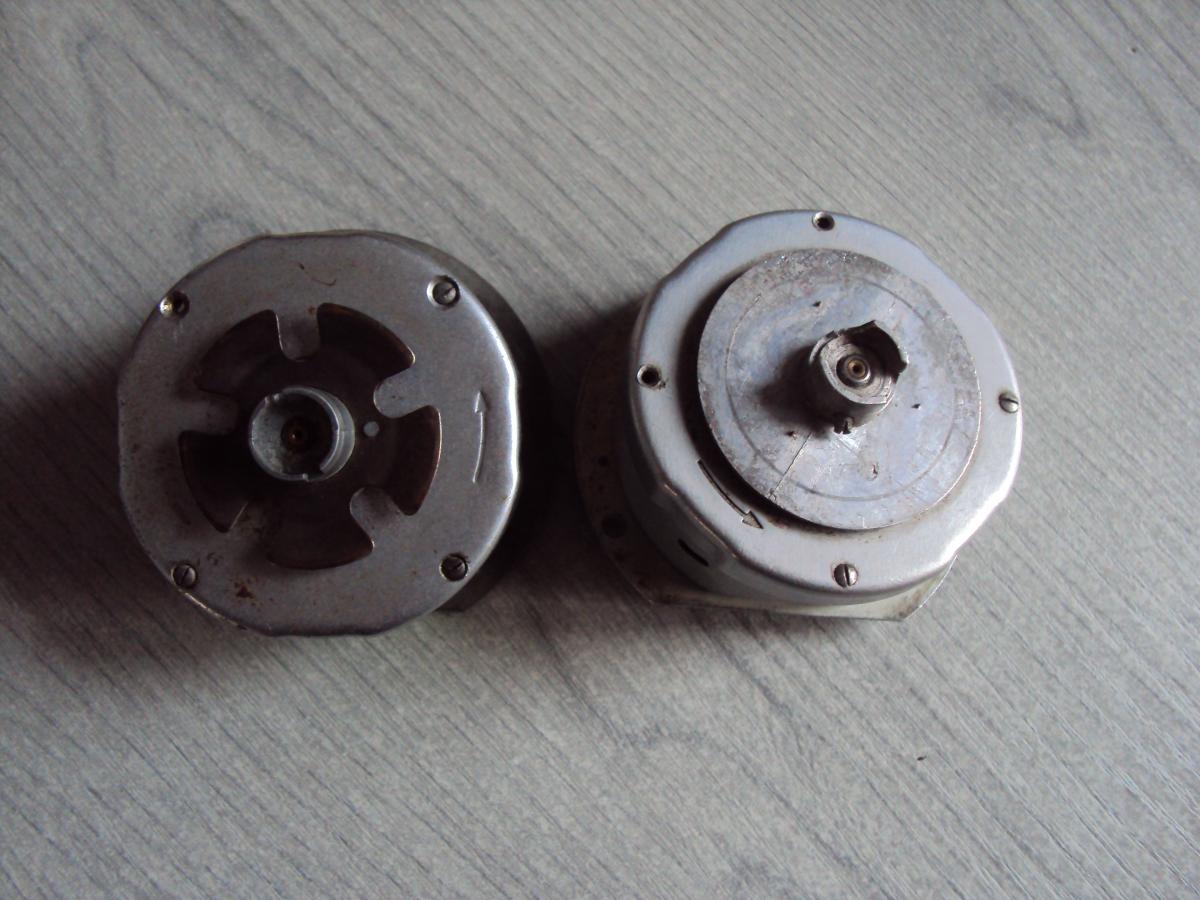

Chodziki montowane w pojazdach

Tym razem zaprezentowane zostały przykłady chodzików montowanych przypuszczalnie w pojazdach.

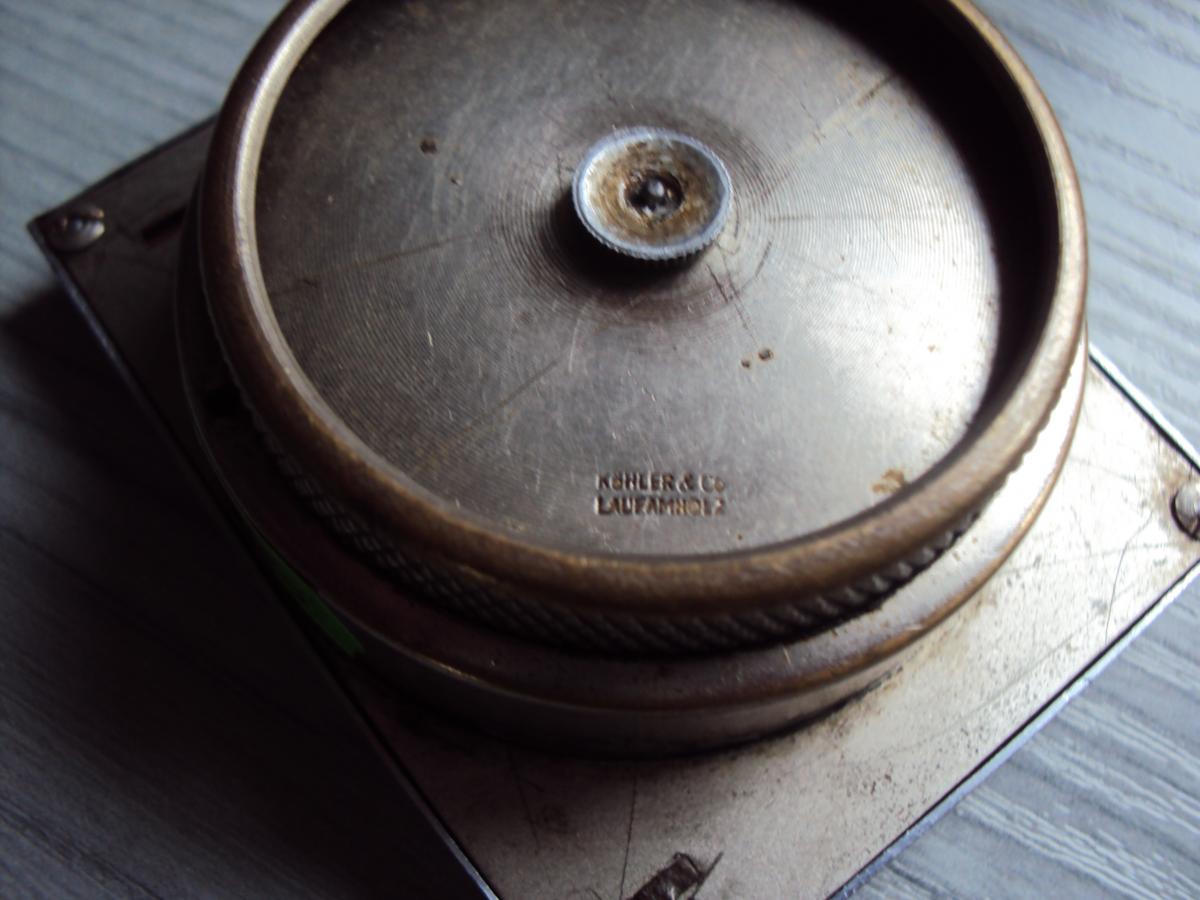

1. Chodzik przypuszczalnie ośmiodniowy firmy Uhrenfabrik Laufamholz Köhler & Co, Niemcy.

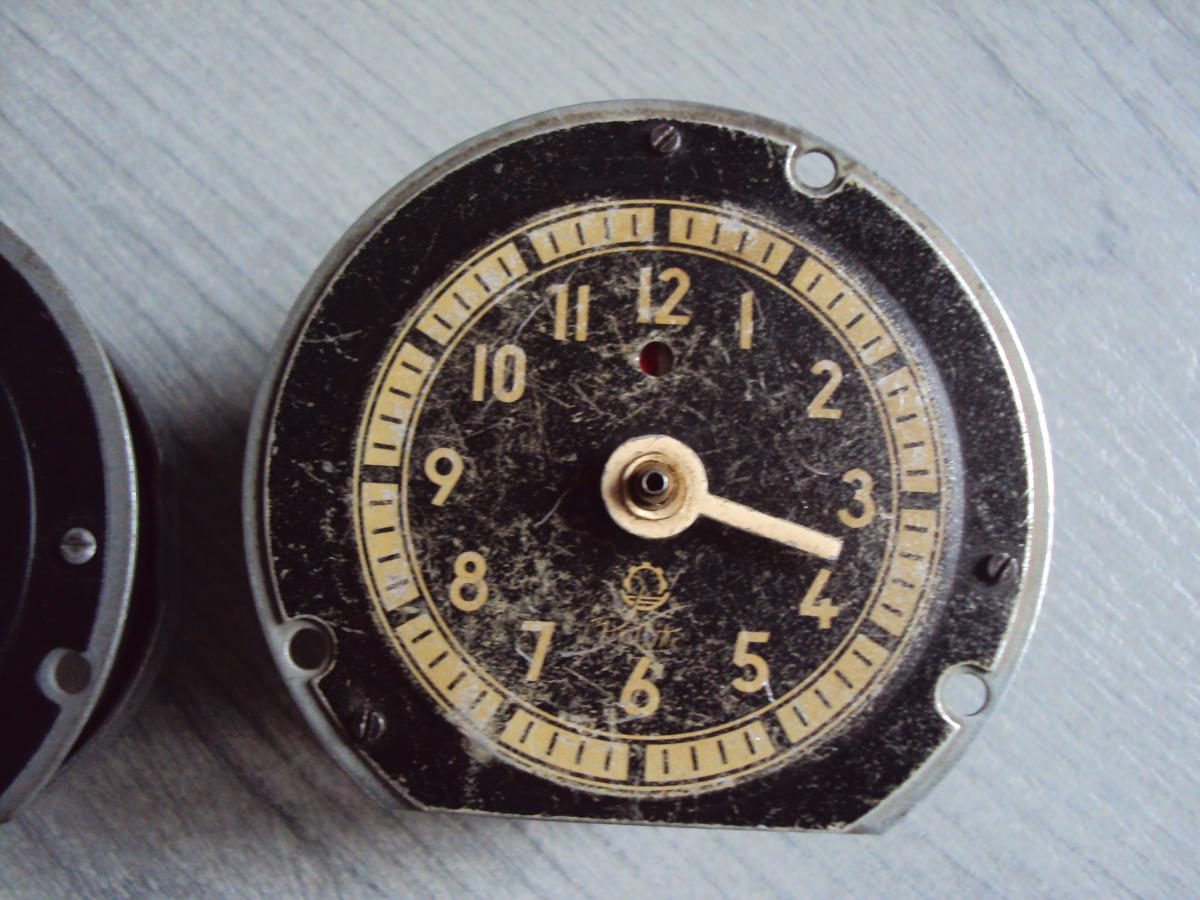

2. Chodzik przypuszczalnie ośmiodniowy firmy Poltik dalej Mera-Poltik, Polska. Godzinę nastawia się pokrętłem boku. Natomiast pod tarczą, zamiast wskazówki sekundowej w okrągłym okienku obraca się czerwony krzyż maltański. Aktualnie ten z logiem Poltik jest uszkodzony.

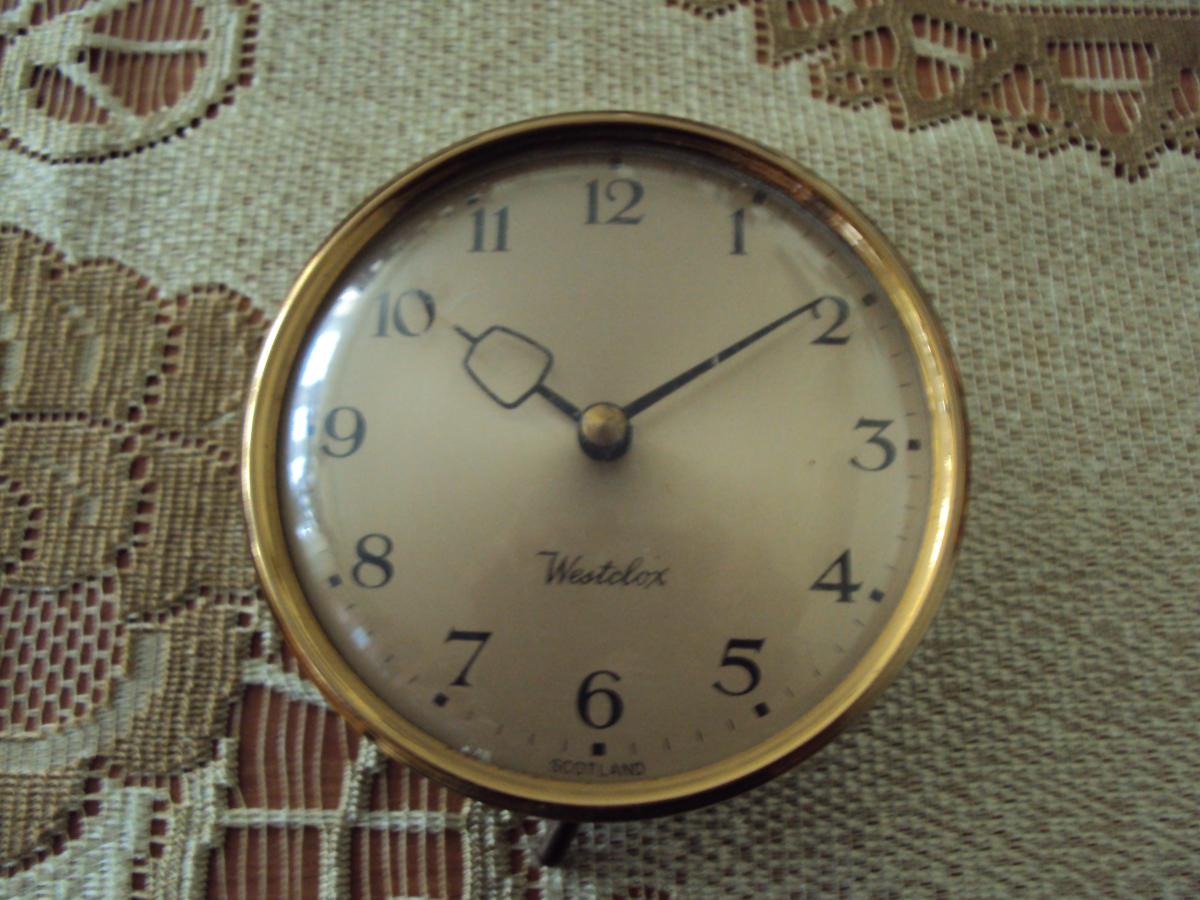

3. Chodzik Westclox z jedną nóżką, Szkocja.



[Marek Szajerka 775]

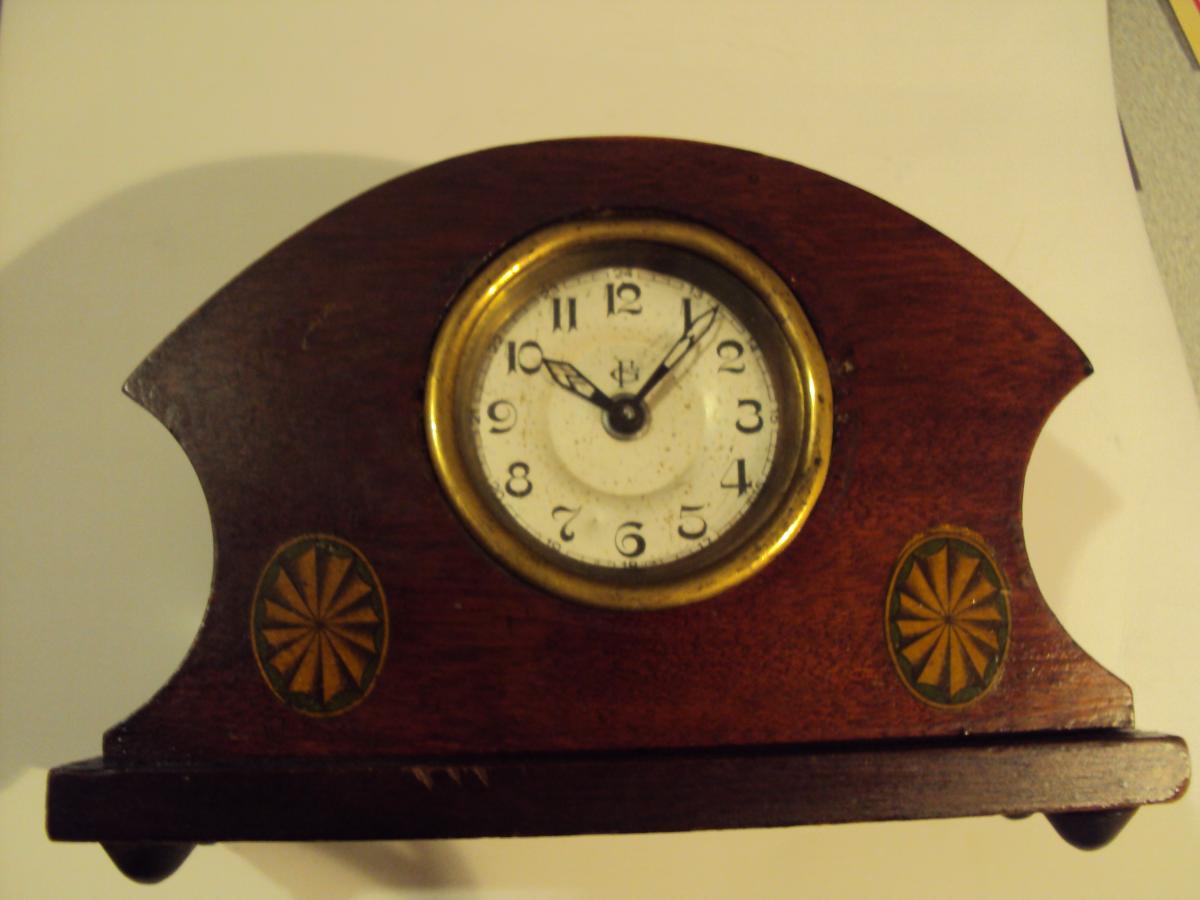

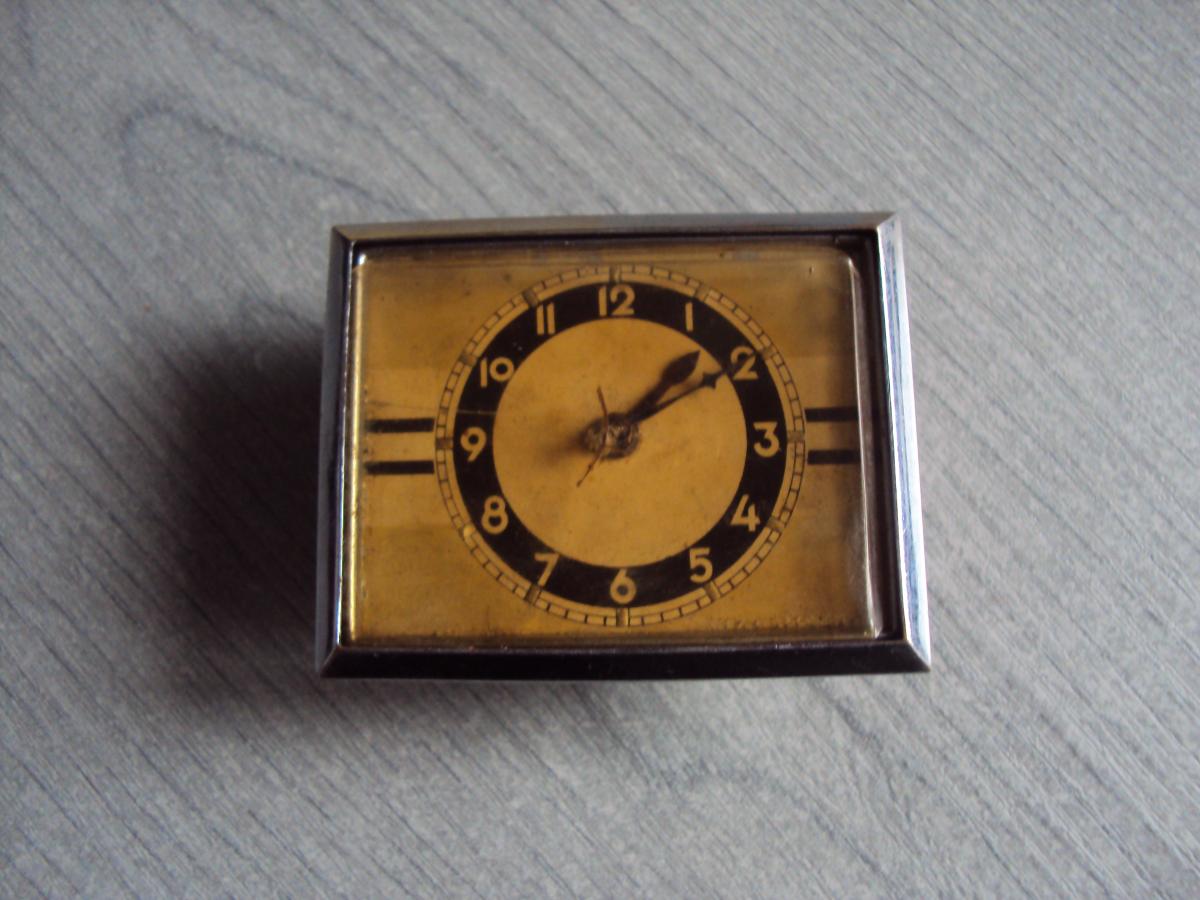

Chodzik z warszawskiej firmy Karola Hettinga GF



Na zdjęciach chodzik GF. Nie zachowała się oryginalna obudowa. Widoczna na zdjęciu obudowa  pochodzi zapewne z okresu międzywojennego. Natomiast chodzik może pochodzić sprzed 1918 roku. Brak sygnatury loga na płycie może świadczyć też o imporcie mechanizmu.

Edytowane 16 Grudnia 2019 przez Marek Szajerka

[Marek Szajerka 775]

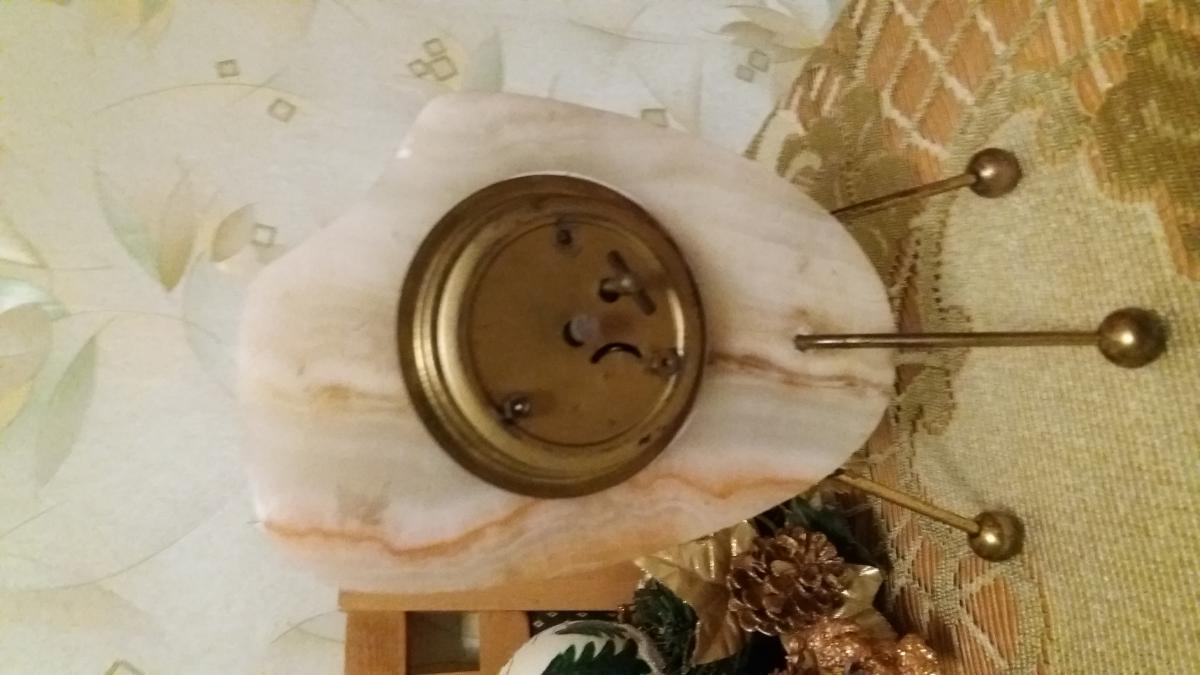

Chodzik firmy Georg Wűrthner, Niemcy



Wg dyskusji na portalu:

https://www.uhrenwerkstattforum.de/t3532f75-Information-zu-G-W-quot-Georg-Wuerthner-quot-Uhrenhersteller.html

firma działała samodzielnie w latach ok. 1930-1968 i całkowicie upadła w latach 90.

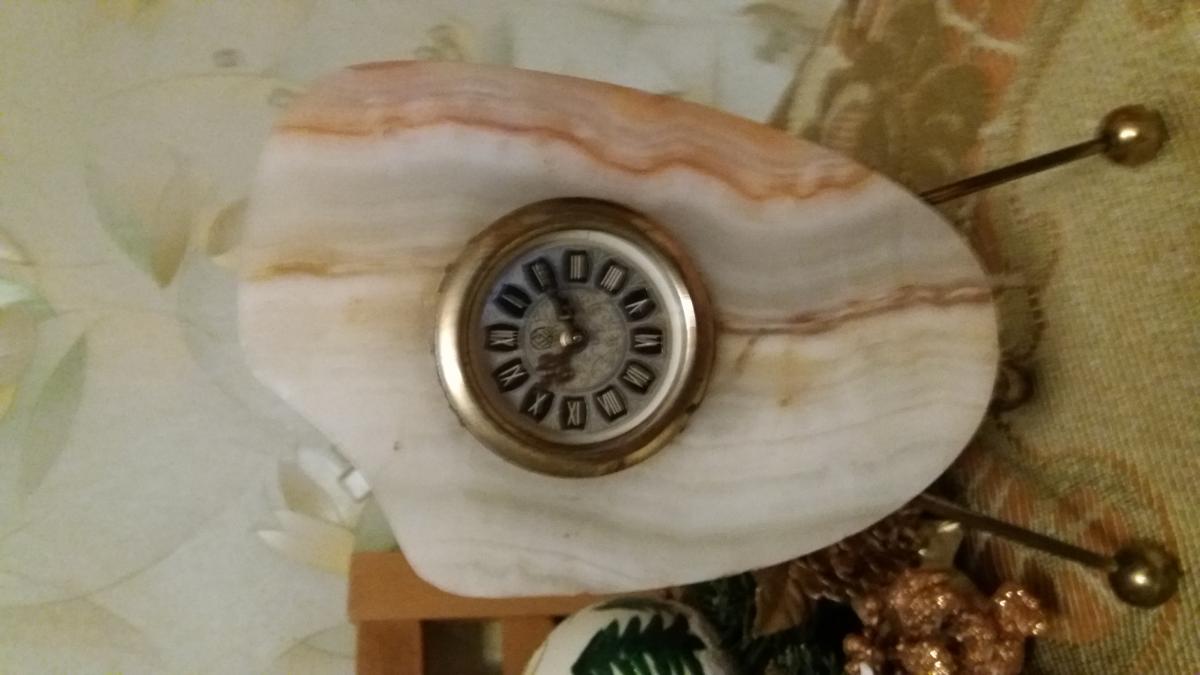

Chodzik w stylu Art. Deco w marmurze

Edytowane 16 Grudnia 2019 przez Marek Szajerka

[Marek Szajerka 775]

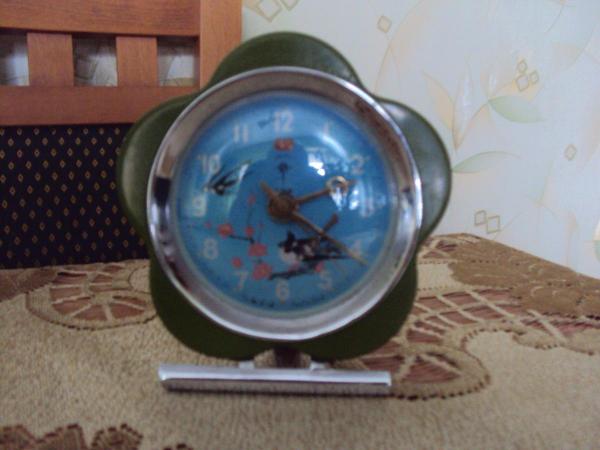

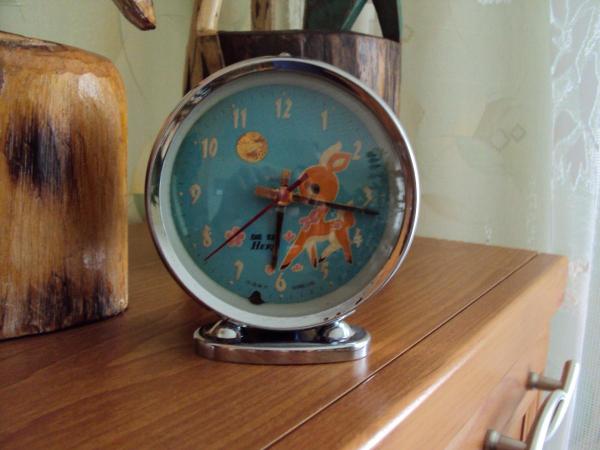

Chodzik chiński firmy Hero do pokoju dziecięcego. W fabryce wymontowano sekcję budzenia. Lata 80.

Edytowane 19 Grudnia 2019 przez Marek Szajerka

[Marek Szajerka 775]

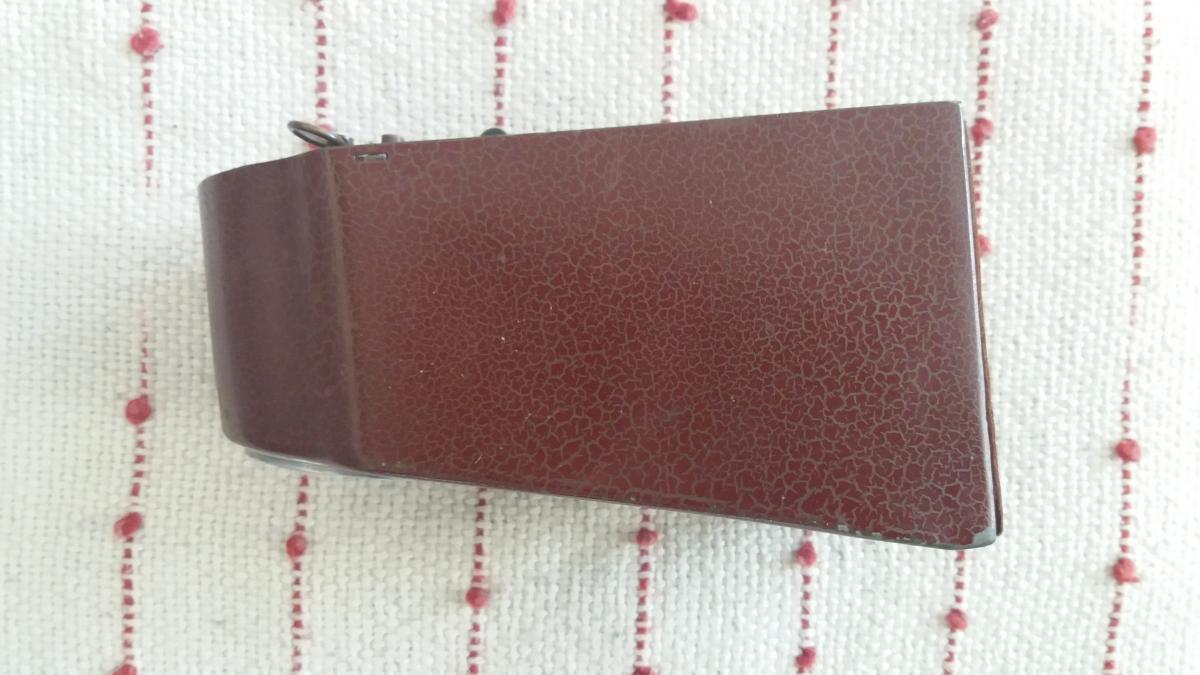

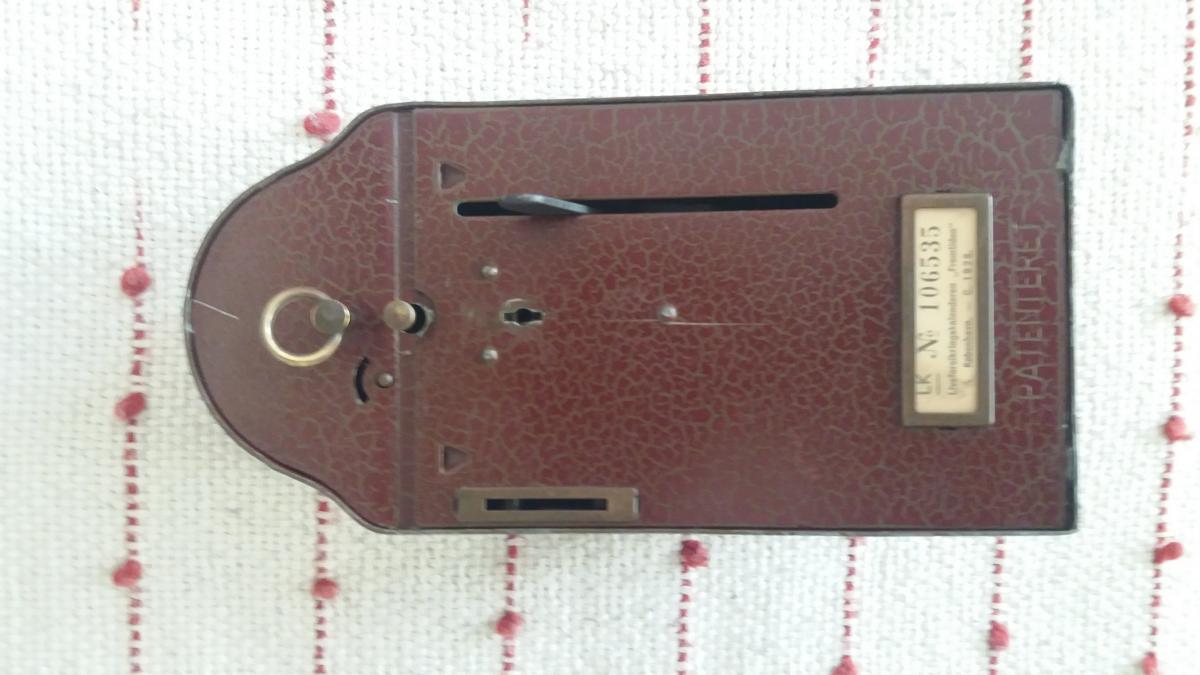

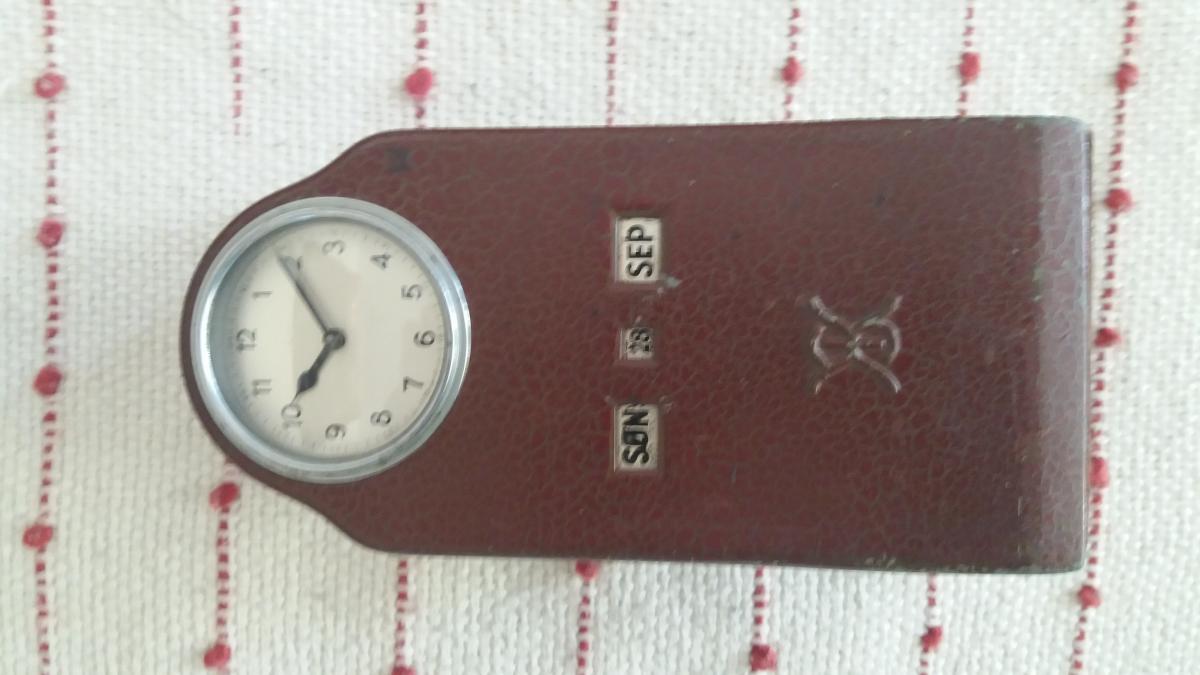

Chodzik z skarbonką i kalendarzem w obudowie. Dania 1928 r.



Edytowane 19 Grudnia 2019 przez Marek Szajerka

[kiniol 2520]

Chodzik chiński firmy Hero do pokoju dziecięcego. W fabryce wymontowano sekcję budzenia. Lata 80.

skąd wiadomo, że wytwórca usunął sekcję budzenia?

[Marek Szajerka 775]

skąd wiadomo, że wytwórca usunął sekcję budzenia?

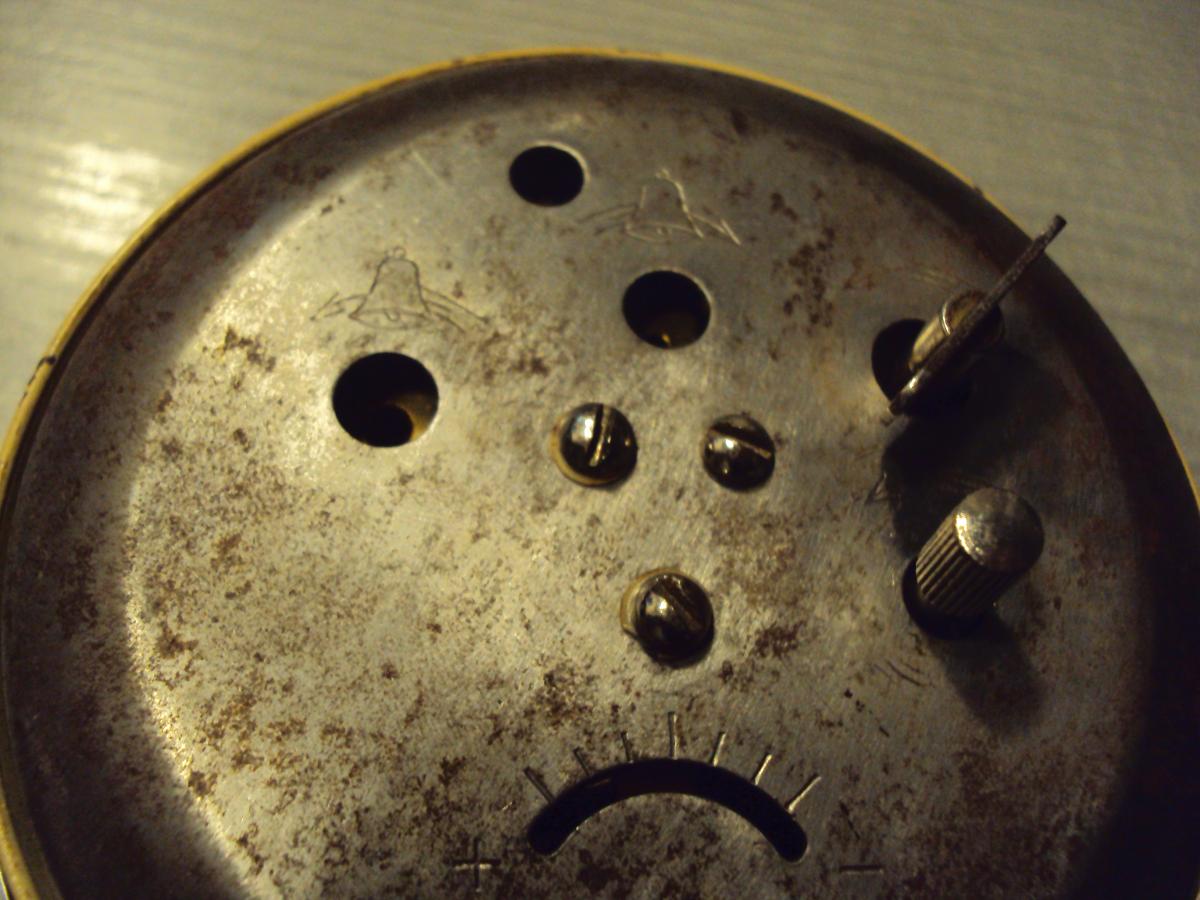

Okienko do wskazywania nastawy budzenia na tarczy zaklejone fabrycznie. Od tyłu widać, że nie ma żadnych kół do ustawiania budzenia. Zwierzątko mruga oczkiem i to jest cała atrakcja tego chodzika. Można nawet napisać, że jego wcale nie uwzględniono, powinno być pod godziną 12.. Ta naklejka to równie dobrze księżyc.

Jeśli ktoś chciałby mieć tylko chodzik a nie budzik, to wystarczyło zdjąć knopek i odkręcić kluczyk. Tu trzeba byłoby rozmontować cały mechanizm. Po co?

Najbliższy przykład chodzika, zrobionego z mechanizmu Sławy. Tylko, że tu była to zabawka dydaktyczna dla nastolatków.

Edytowane 19 Grudnia 2019 przez Marek Szajerka

[kiniol 2520]

Okienko do wskazywania nastawy budzenia na tarczy zaklejone fabrycznie. Od tyłu widać, że nie ma żadnych kół do ustawiania budzenia. Zwierzątko mruga oczkiem i to jest cała atrakcja tego chodzika. Można nawet napisać, że jego wcale nie uwzględniono, powinno być pod godziną 12.. Ta naklejka to równie dobrze księżyc.

Jeśli ktoś chciałby mieć tylko chodzik a nie budzik, to wystarczyło zdjąć knopek i odkręcić kluczyk. Tu trzeba byłoby rozmontować cały mechanizm. Po co?

Najbliższy przykład chodzika, zrobionego z mechanizmu Sławy. Tylko, że tu była to zabawka dydaktyczna dla nastolatków.

Ktoś to sam zrobił, to nie jest działanie fabryczne... Pod "naklejką" było oryginalnie okienko, a w nim pojawiały się cyferki oznaczające godzinę budzenia... Budzik się zepsuł i jakiś ambitny wymontował wszystkie elementy, bo po co mają być jeśli nie działają... znam takich

Edytowane 19 Grudnia 2019 przez kiniol

[Marek Szajerka 775]

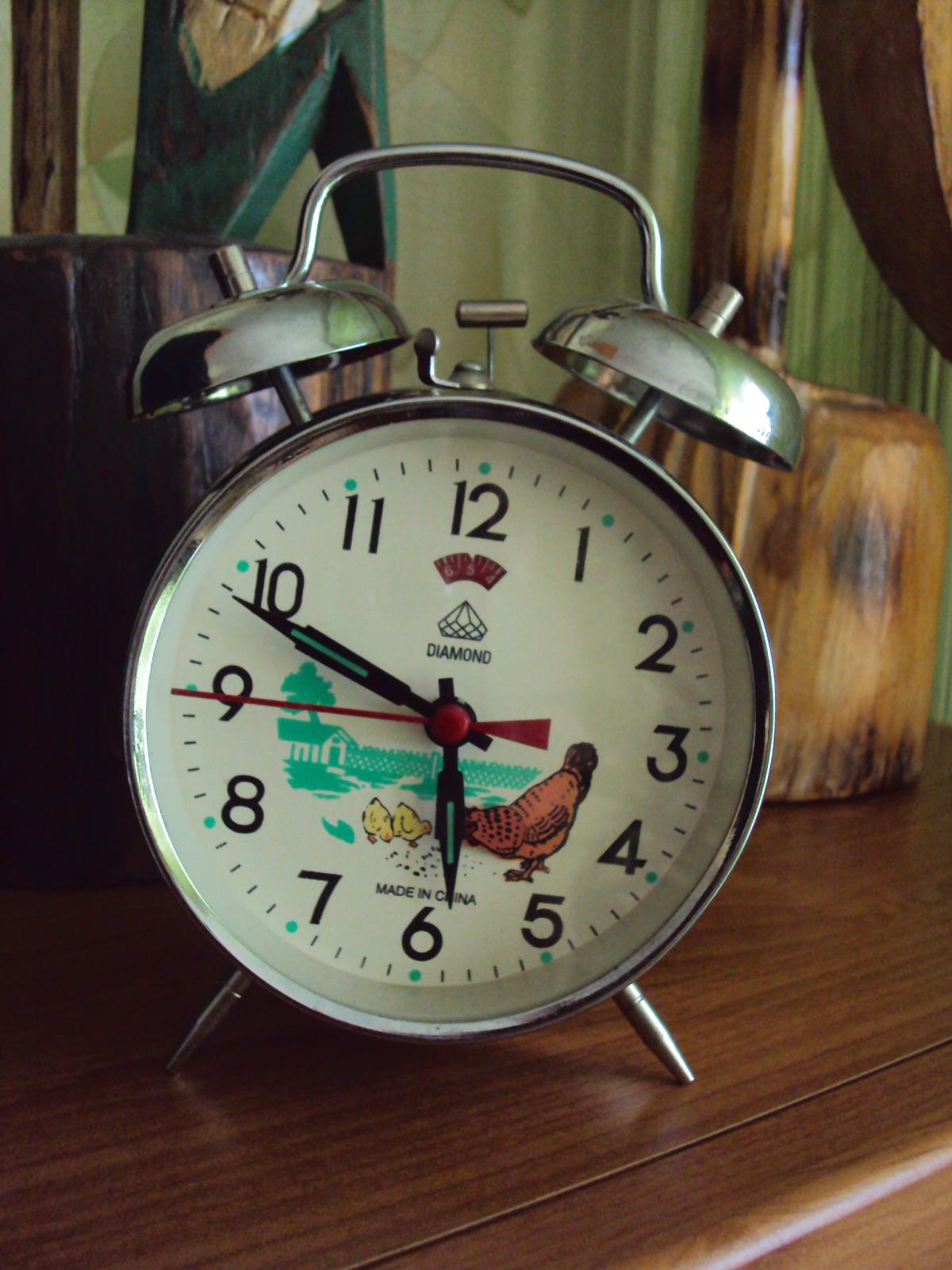

Dla mnie to oczywisty oryginał. Widać to po tarczy. Ponadto, żeby zwierzątko mrugało, na oś kotwicy musi być nałożona specjalna nakładka biało-czarna, która w oczku daje efekt mrugania. W przypadku budzików z kurą i kurczakami tą nakładka jest głowa kury, w przypadku dzięcioła, sam dzięcioł, w przypadku dziadka łowiącego ryby, ryba trzymająca młotek, w przypadku jaskółki ogon.

Tu te budziki wyjątkowo dla tego zagadnienia, wywołanego przez Komentatora, by pokazać, że osoba komentująca post o chińskim chodziku jest w błędzie.





[kiniol 2520]

Koniecznie proszę o pokazanie drugiego takiego samego egzemplarza, by udowodnić tezę o tym, że w wytwórni produkowano wybrakowane zegary... Po co ? To nie ma żadnego uzasadnienia, nikt nie wykonywał niekompletnych budzików, by sprzedawać je jako chodziki z widocznymi cechami budzika. Chińczycy mimo wszystko dbali o estetykę swoich wyrobów i nie sprzedawali zubożonych produktów, tylko po to by ograniczyć ich funkcje, tu z budzika do chodzika...

Edytowane 19 Grudnia 2019 przez kiniol

[Marek Szajerka 775]

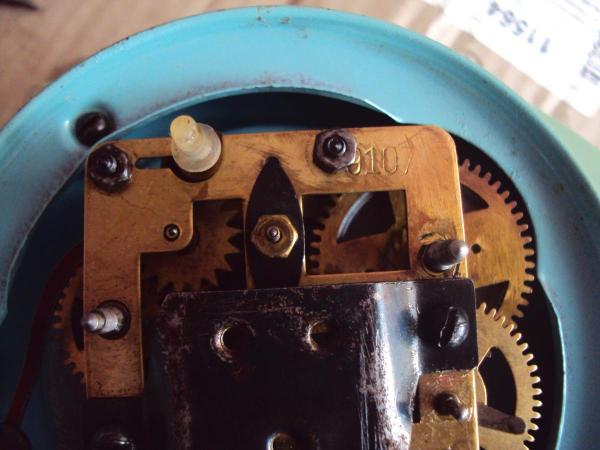

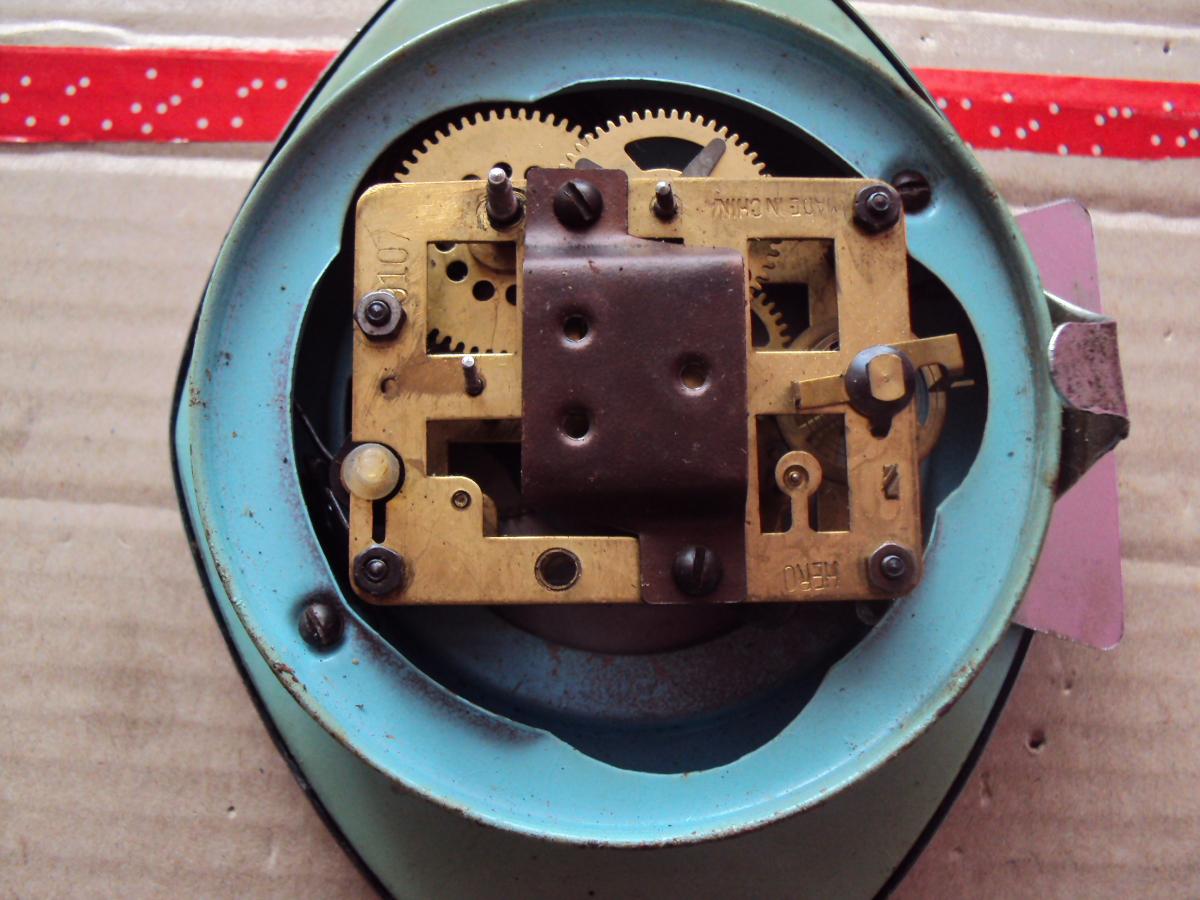

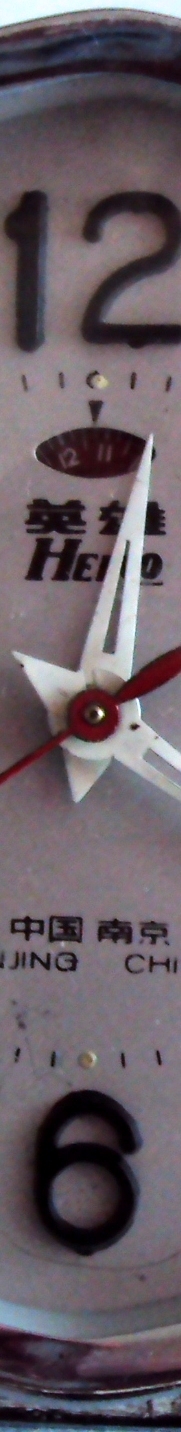

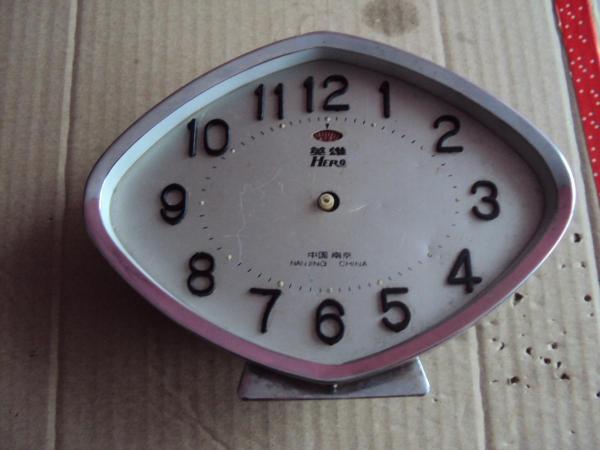

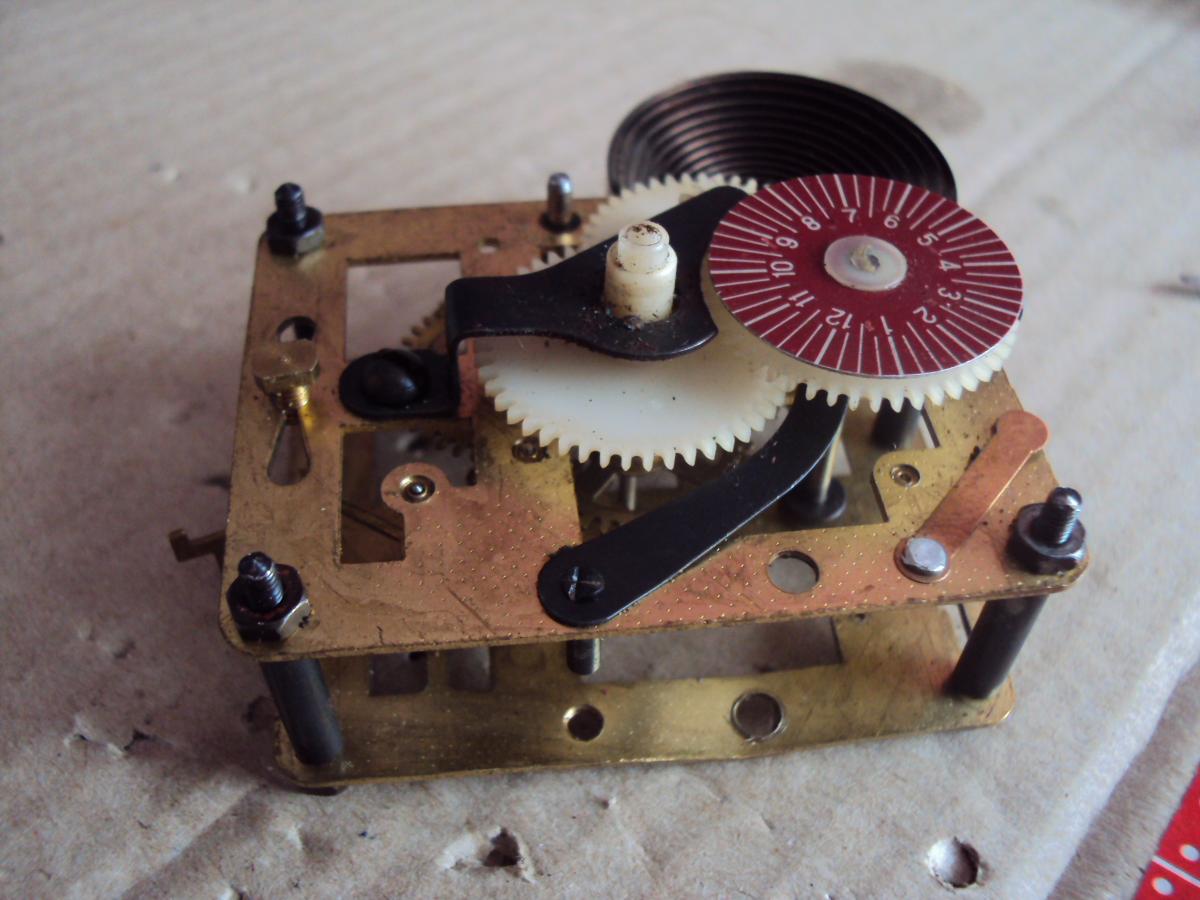

Tak dla przejrzystości, nie każdy musi wiedzieć, jak wygląda mechanizm "chińczyka" od środka, dlatego mogą wystąpić takie dywagacje.Na zdjęciach mechanizm budzika Hero, z tarcza do nastawy godziny budzenia pod 12 na cyferblacie. W chodziku naklejka jest pod godzina mniej więcej 11. Dałem dla porównania wycinki tarcz chodzika i budzika Hero.

To nie jest żaden wybrakowany budzik tylko chodzik dla dzieci. Obrazek na tarczy jest adekwatny do przeznaczenia i raczej nie znajdzie się budzika ze zwierzątkiem szykującym się do spania.

Przedostatnie zdjęcie zdjęcie, pokazuje, w jakim położeniu byłaby cyfra godziny budzenia, gdyby okienko było pod godziną 11. Osobiście nie spotkałem się z budzikami, od XIX w. włącznie, by miały nastawę budzenia w innym miejscu, jak na średnicy tarczy, pod godz. 12.

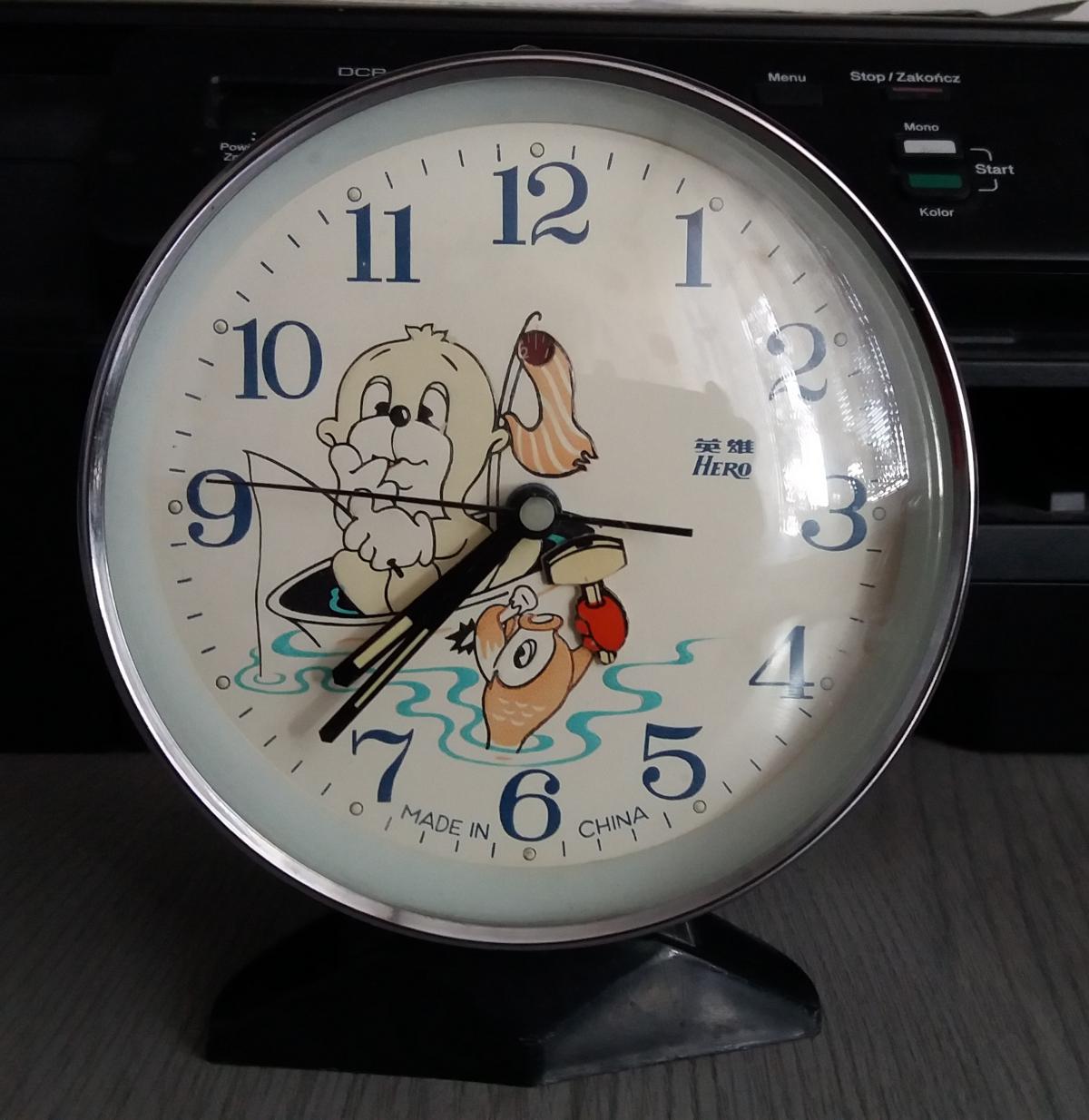

Natomiast ostatnie, z dziadkiem na łódce i ryba robiącą dziurę okienko z tarczą do ustawiania godziny budzenia jest pod godziną 12.



Errata. Przeoczyłem rower odnośnie okienka. Za wprowadzenie w  błąd przepraszam.

Edytowane 20 Grudnia 2019 przez Marek Szajerka

[Marek Szajerka 775]

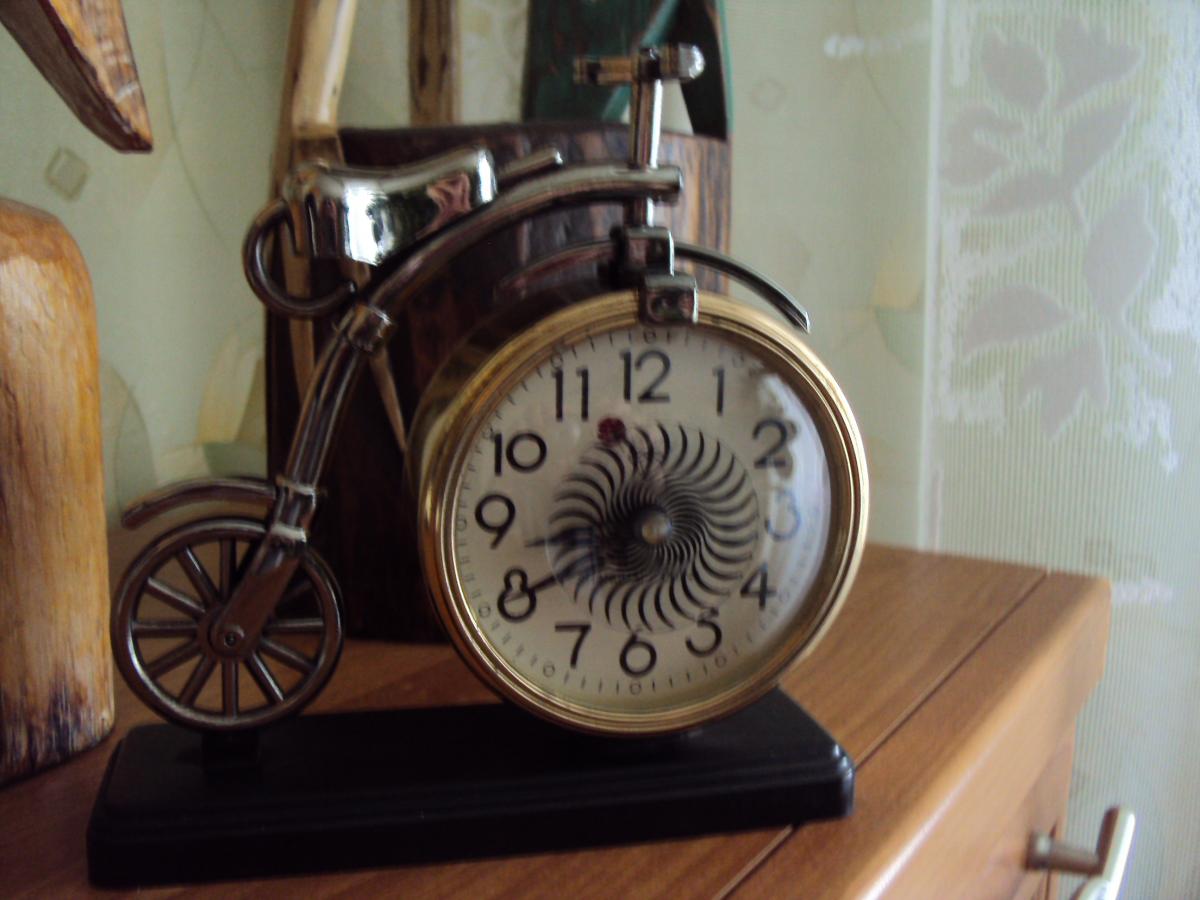

Zawierając konsensus, możemy wiec przyjąć, że jest to funkcja wtórna. Nie przyjrzałem się wcześniej wskazówkom. Wtórnie pomalowane na czarno Trochę przesunięte okienko w kierunku 11 ma rower firmy Diamond.

Czyli mamy tu do czynienia z manufakturą na jakąś bliżej nieznaną skalę, raczej niewielką lub jednostkowym przypadkiem.

Przypuszczam, że kwestia została wyjaśniona i nie ma potrzeby usuwania tego budzika we wtórnej wersji chodzika.

Pozdrawiam. Marek

Edytowane 20 Grudnia 2019 przez Marek Szajerka

[Marek Szajerka 775]

Takim przykładem wtórnego przerabiania budzików na chodziki były montowane w odlewach wykonywanych w latach 80. w Zakładach Urządzeń Okrętowych "Warma" w Grudziądzu. Popularny m.in św. Jerzy na koniu. W tym przypadku, odkręcano podstawy Sław, w zależności od modelu, też blokadę dzwonienia i taki mechanizm wkładano w mosiężny lub aluminiowy odlew. Od tego momentu budzik Sława funkcjonował jako chodzik. Była to swego rodzaju manufaktura chodzików.



Były to produkty niesygnowane.

Edytowane 20 Grudnia 2019 przez Marek Szajerka

[tarant 4606]

Raczej dysfunkcja...

[Marek Szajerka 775]

W zasadzie to ten dawny budzik można przyrównać do mrugającej lalki i nic więcej. Taka zabawka na stoliku przed zaśnięciem. W rowerze kręcące się koło też prawie zasłania wskazówkę godzinową.

Pozdrawiam. Marek

Edytowane 20 Grudnia 2019 przez Marek Szajerka

[Marek Szajerka 775]

Chodzik w stylu retro, produkcja Niemcy Wschodnie, lata przypuszczalnie 70. XX w. Obudowa z tworzywa sztucznego,  zdobienia na blasze mosiężnej. Chodzik firmy Ruhla, mechanizm ośmiodniowy.

Edytowane 27 Grudnia 2019 przez Marek Szajerka

[Marek Szajerka 775]

Proszę traktować to jako przypis do tego tematu, link z tego portalu, dotyczy chodzików GF



http://zegarkiclub.pl/forum/topic/131053-polski-chodzik-gf-w-marmurze/
