ELGIN z 1894 roku

Recommended Posts

Witam

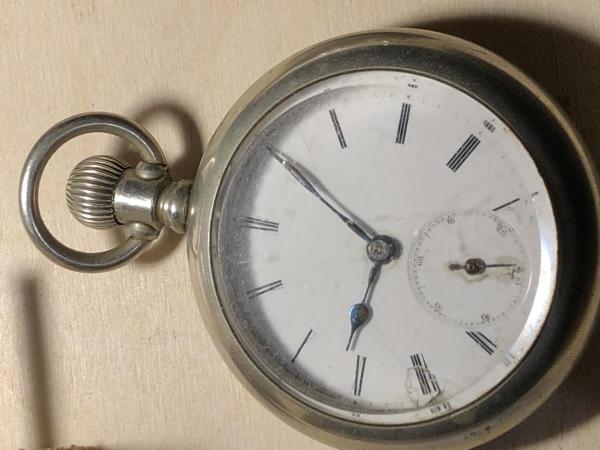

Zakupiłem i juz dotarł kieszonkowy ELGIN datowany wg numeru seryjnego na rok c.a 1894




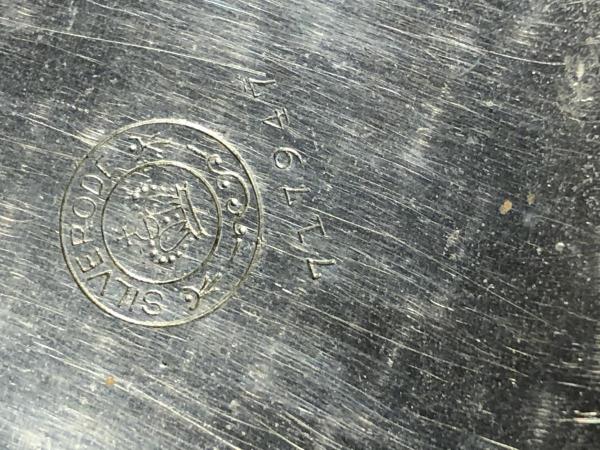

 fotki








Już się dowiedziałem, że balans i mostek nie sa z tego zegarka( modelu )

Chce go doprowadzic do stanu "uzytecznosci" i licze na pomoc i "poprowadzenie za raczke"



(Dekle sa odkręcane, a nie klapki  :)  )

 teraz muszę wyciągnać mechanizm i poogladać....

c.d.n

Edited by mkl1

Share this post


Link to post
Share on other sites

Witam

Zakupiłem i juz dotarł kieszonkowy ELGIN datowany wg numeru seryjnego na rok c.a 1884

.....

 teraz muszę wyciągnać mechanizm i poogladać....

c.d.n



Przecież masz wyraźnie napisane 1894 czyli 10 lat młodszy

a mostek balansu powinien wyglądać tak






czyli składak :), a odkręcanym z tyłu deklu masz chyba jelenia.



Pozdrawiam

Roman

Edited by Kieszonkowe

Share this post


Link to post
Share on other sites

C.D

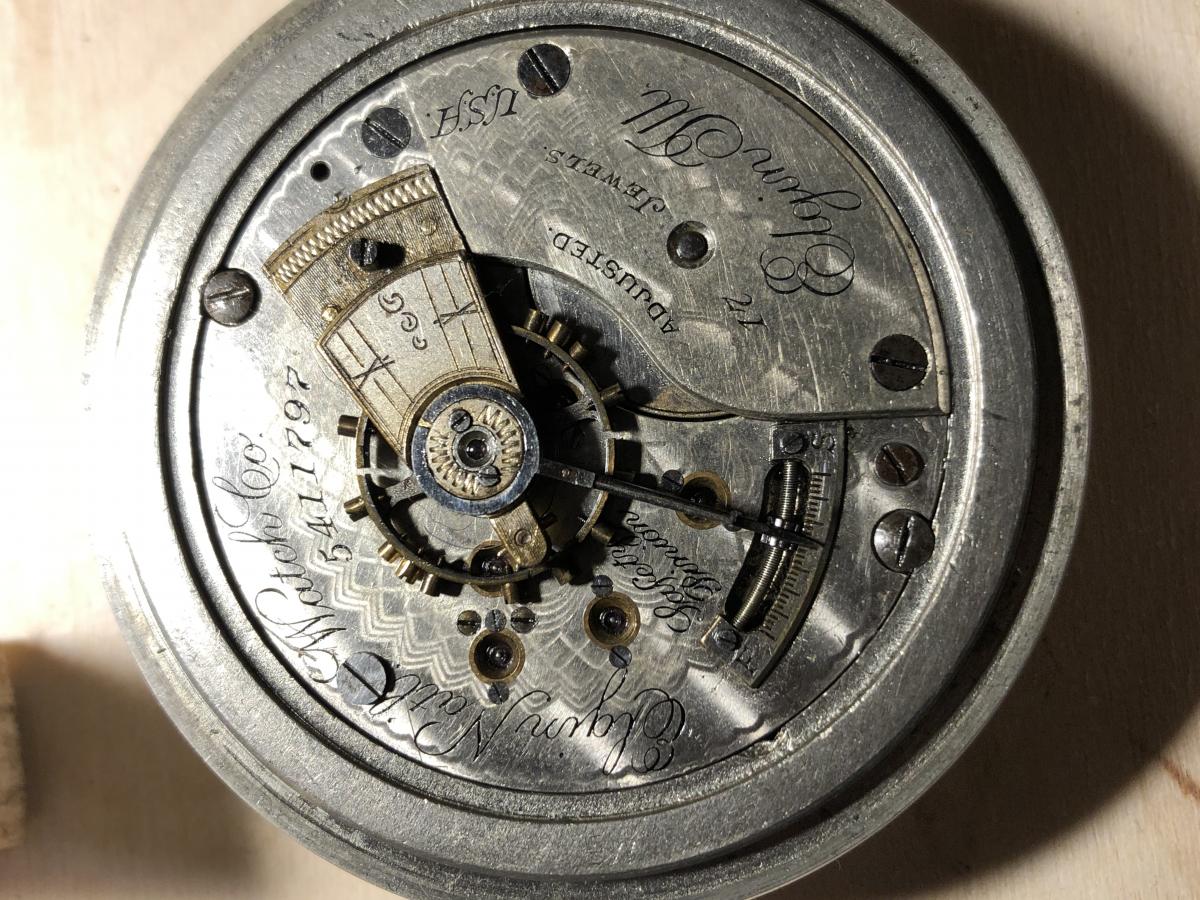

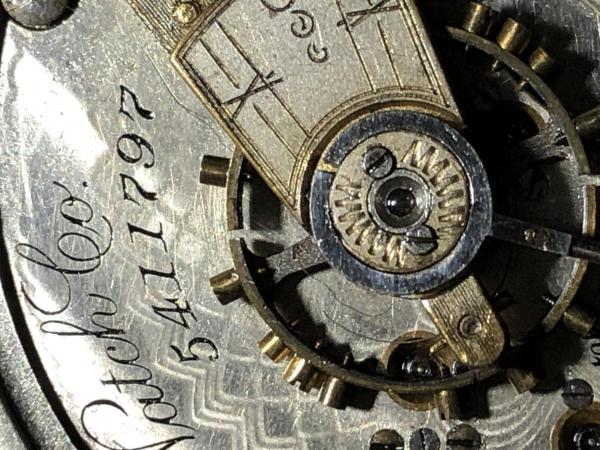

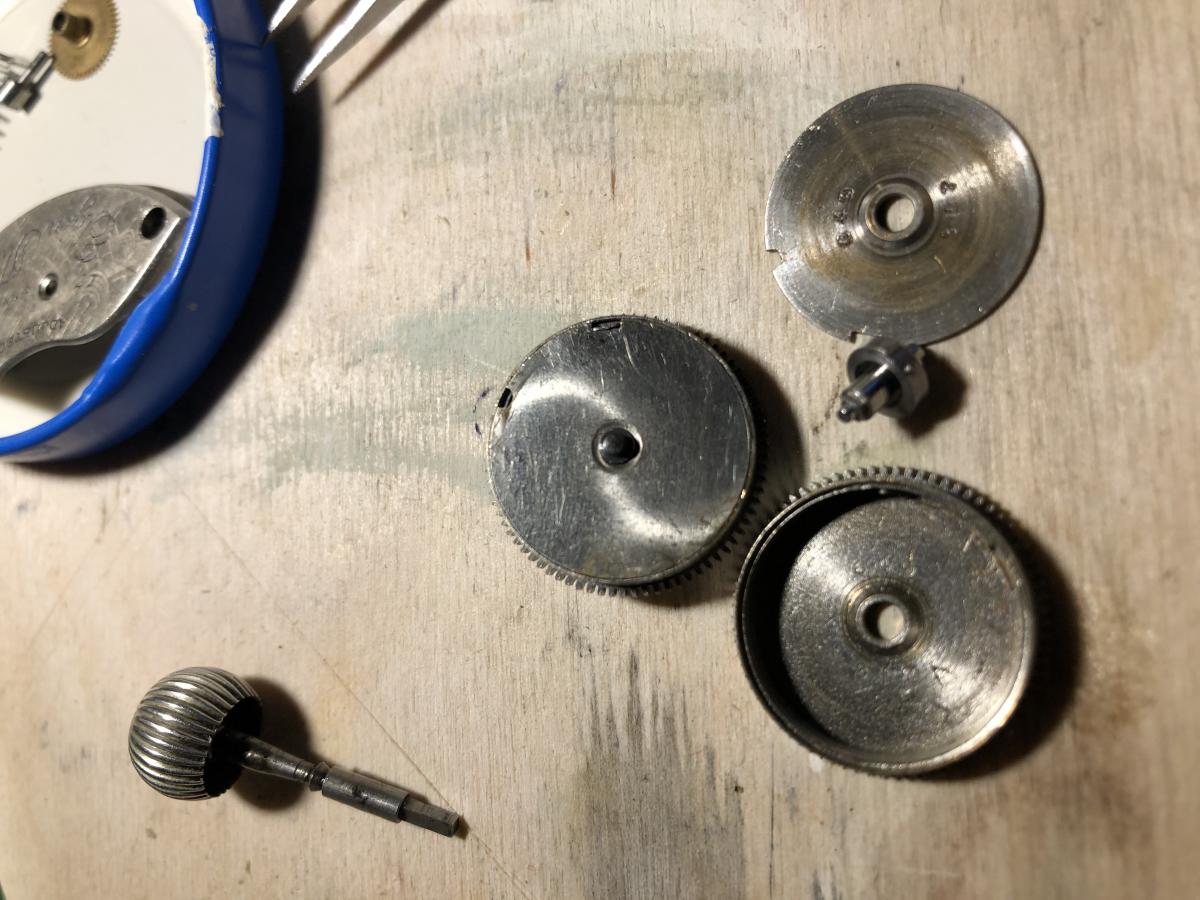

Rozebrany wstępnie.

 Zalany był chyba olejem silnikowym, lub czymś podobnym.

Mostek od balansu "podparty "blaszką od piwa :)

Dlaczego?

 ano dlatego by oparł się o oś balansu..

Dlaczego?

bo brak kamienia - został tylko kamyk nakrywkowy.



No cóż, trzeba chyba nabyć oryginalny mostek..

Share this post


Link to post
Share on other sites
Posted (edited)

Otrzymałem drugi werk w dużo lepszym stanie a skąd?

 to tu jest opisane: w

Amerykańska dostawa :)

http://zegarkiclub.pl/forum/topic/185126-ameryka%C5%84ska-dostawa/



Było podejżenie, że sprężyna zerwana...

 rozebrałem częściowo oba werki i wymieniłem


 Powinno być OK.

 Nakręcam.. balans stoi jak wryty.. no dobra kiwa się ale gaśnie.



Zdejmuję balans i zonk brakuje w tym "nowym"  (poprawcie mnie fachowo) "przerzutnika" do napędu kotwicy..


 teraz pytanie teoretycnie mogę przełożyć z balansu "dawcy", ale czy to wykonalne i bezpieczne

"przerzutnik" jest z rubina, czy tam innego kamyka.

 Co zrobić

Co radzicie?

Mirek

Edited by mkl1

Share this post


Link to post
Share on other sites
Posted (edited)

To się nazywa przerzutnik balansu.Z natury jest to półwalca z rubinu, można ew. dorobić metalowy. A najprościej przełożyć z drugiego, jest on po prostu nabijany/naciskany na oś.

Z tym że jeśli nie masz narzędzi to lepiej podejść z tym do zegarmistrza. Dla niego to na nabijarce do zrobienia to nie dużo roboty a ty możesz uszkodzić drugi dobry.



Pozdrawiam

Roman



p.s. Przerzutniki były zazwyczaj osadzane za pomocą szelaku więc jak potrafisz to można delikatnie podgrzać stary palec przerzutnika wyjąć i zaszelakować w drugim plato balansu.

Edited by Kieszonkowe

Share this post


Link to post
Share on other sites
Posted (edited)

Nie wiem czy są takie same, ale pomierzę.

 ten przerzutkik ze starego balansu zdjłąłem bez problemu ( był wklejony..)

 ten oryginalny - to brakuje właśnie rubinu



 Całe plato balansu w starym, też było wklejone na szelaku( ale to robił ktoś później, bo był cały glut szelaku, a nie klejenie..:)

Teraz plato moczy się w spirytusie..

 może da się  jutro wyjąć rubin

Edited by mkl1

Share this post


Link to post
Share on other sites
Posted (edited)

Przerzutnik to chwila roboty. Jedna z najbardziej standardowych usterek. Nie przekładałbym całego (są z tym problemy, czasem inny jest ciasny/luźny, trzeba pasować - lepiej i prościej wstawić przerzutnik w dziurkę i już :)



Wklejone plato to częsty widok - sam zresztą ze dwa razy tak zrobiłem, bo łatwiej ;)

Edited by pmwas

Miłego dnia!

Share this post


Link to post
Share on other sites
Posted (edited)

Stal może być zamiast rubinowego ( bo nie mam) a może bym uratował oba werki :)

Edited by mkl1

Share this post


Link to post
Share on other sites

Mosiądz jest łatwiejszy w obróbce. A sprawdza się równie dobrze.


Miłego dnia!

Share this post


Link to post
Share on other sites
Posted (edited)

Great, jak mawiają  Indianie :)

BTW

a nie zbyt miękki? (rubin twardy, a ja myślałem nawet o "końcówce wiertła HSS" odpowiedniego rozmiaru..

Uciąc wstawić,,,,,,

Edited by mkl1

Share this post


Link to post
Share on other sites

Nie, zegarmistrze z reguły wstawiają mosiężny i działa. W najgorszym razie się zużyje, ale on a nie kotwica. Ostra krawędź w stalowym przerzutniku mogłaby - przynajmniej teoretycznie - uszkodzić kotwicę (musiałby być ładnie wypolerowany), a mosiężny w najgorszym razie trzeba będzie kiedyś wymienić. Do tego mosiądz łatwiej obrobić do pożądanego kształtu. Kiedyś powiedziałem zegarmistrzowi, żeby przy przeglądzie wymienił mosiężny przerzutnik, bo oryginalny był rubinowy, to spojrzał na mnie z politowaniem i... zostawił :) rany, ale dawne dzieje :)


Miłego dnia!

Share this post


Link to post
Share on other sites
Posted (edited)

Mosiądz jest łatwiejszy w obróbce. A sprawdza się równie dobrze.



Najtwardszym minerałem w/g skali Mohsa jest diament = 10 zaraz później korund = 9 (korund czyli rubin)  - najmiększymi gips i talk odpowiednio 2 i 1

stal jest poniżej diamentu i korundu a mosiądz jeszcze niżej od stali.

Tak więc jeśli nie mamy na wymianę palca przerzutnika rubinowego to lepiej jest wstawić stalowy a w ostateczności mosiężny. Masz rację że często praktykowanym rozwiązaniem było wstawianie przerzutnika z tego ostatniego materiału (tak jak napisałeś ze względu na łatwość obróbki - ale czy najwłaściwszą to nie wiem - jedyne co może to usprawiedliwiać to właściwości anymagnetyczne) .



Dorabiany palec przerzutnika i tak trzeba wypolerować na brzegach, bo palec przerzutnika (który pracuje na sucho) styka się z wąsami kotwicy właśnie tymi brzegami. Inaczej przecież palec z rubinu który jest twardszy od stali narobił by większych szkód w wąsach kotwicy.



Pozdrawiam

Roman

Edited by Kieszonkowe

Share this post


Link to post
Share on other sites
Posted (edited)

Owszem - gotowy rubinowy palec przerzutnika jest gładki. I dlatego bezpieczny.

Stalowy po obróbce (zwłaszcza po zeszlifowaniu jednej z powierzchni, która ma być płaska) może mieć ostry kancik, który uszkodzi kotwicę.

Dlatego jeśli nie możemy zrobić go perfekcyjnie, zróbmy go z mosiądzu, bo łatwiej i bezpieczniej.

Łatwiej go ukształtować i łatwiej wypolerować, a jeśli nawet jest nie do końca idealny, i tak ma mniejsze ryzyko uszkodzenia stalowej kotwicy, bo jest od niej - jak wspomniano - bardziej miękki.



W istocie - równie dobrze można by zrobić z odpowiednio sztywnego tworzywa sztucznego ;)



Drugim aspektem jest... tarcie.



Myślę, ze przerzutniki są robione z rubinu właśnie dlatego, ze można uzyskać palec bardzo twardy i bardzo gładki zarazem, a przy tym niepodatny na uszkodzenie.

Również - w momencie styku metalu z rubinem (na sucho) pojawia się o wiele mniejsze tarcie niż przy kontakcie metalu z metalem (to właśnie główny powód stosowania rubinowych łożysk osi).

PONIEWAŻ przerzutnik pracuje na sucho - uważam też że - w kontekście wyższego tarcia - stosowanie przerzutnika stalowego jest dla kotwicy bardziej niebezpieczne niż mosiężnego.



W tym samym artykule czytałem, że po naoliwieniu tarcie metal-rubin i metal-metal są już bardzo podobne, więc tym bardziej istotnym jest fakt pracy na sucho.



Jak pisałem - w teorii może on się po prostu zużyć, w praktyce... bardzo wiele zegarków ma mosiężny przerzutnik i działa bez zarzutu, a jeśli stalowy przerzutnik spowoduje zużycie kotwicy, pozostaje nam jej wymiana. Łatwiej dorobić kolejny przerzutnik ;)



Zresztą... przeciez najlepiej po prostu "pozyskać" odpowiedniej wielkości przerzutnik rubinowy (choćby ze złomu) i wkleić taki - wtedy te rozważania tracą dość mocno na znaczeniu...

Edited by pmwas

Miłego dnia!

Share this post


Link to post
Share on other sites
Posted (edited)

Spróbuję zamienić przerzutnik rubinowy miejscami.

Nie wiem czy się uda...

Jak nie to wstawię nowy, zrobiony..



BTW





PONIEWAŻ przerzutnik pracuje na sucho - uważam też że - w kontekście wyższego tarcia - stosowanie przerzutnika stalowego jest dla kotwicy bardziej niebezpieczne niż mosiężnego.



 Zgoda, ale czy jak będzie stalowy o przekroju okrągłym i wypolerowany - to tez?

Edited by mkl1

Share this post


Link to post
Share on other sites
Posted (edited)

Można sprawdzić - okrągły przerzutnik o odpowiedniej średnicy w zasadzie działa, jednak prawidłowo przerzutnik ma płaską przednia powierzchnię (z grubsza - półkolisty przekrój) a to już troszkę bardziej wymagające :)



Moim zdaniem jeśli - stosując „nieprawidłową” cześć ryzykujemy zużycie kotwicy lub przerzutnika, lepiej zaryzykować zużycie przerzutnika, bo to potencjalnie błachy problem, nawet jeśli się zdarzy. A gdyby zdarzyło się jednak uszkodzenie kotwicy - problem jest większy.

Edited by pmwas

Miłego dnia!

Share this post


Link to post
Share on other sites
Posted (edited)

Proszę wytłumacz mi dlaczego zastosowano przekrój półokrągły( półwałęk) ,

 przecież łatwiej jest zrobić okrągły, a i nie ma obaw, że krawędź uszkodzi kotwicę przy np. nadmiernym ruchu/wychyleniu.

 Może to kwestia obróbki rubinu/kamienia?

CZY jakas inna przesłanka ( nie wiem- masa, sposób mocowania? )

Tym bardziej, że otwór w dysku na przerzutnik jest okrągły.

Z mechanicznego/technologicznego punktu widzenia nie znajduję uzasadnienia.



 Nie znalazłem odpowiedzi w książkach które mam....

 ....jest pokazany i basta

Edited by mkl1

Share this post


Link to post
Share on other sites

Końcówka kotwicy jest kwadratowa. Przerzutnik ma w widełki wejść głęboko, jednocześnie nie zahaczając o krawędź, a przy okazji kotwica musi przekazać impuls na przerzutnik. Nie może być luzu na przerzutniku, a w ten sposób przerzutnik i widełki (sorry - nie wiem jak ten koniec kotwicy się fachowo nazywa) idealnie do siebie pasują i działa to ładnie. Okrągły przerzutnik - żeby nie zahaczyć o kant - musi być sporo za mały, co powoduje luz, pogarszający pracę całego układu.


Miłego dnia!

Share this post


Link to post
Share on other sites
Posted (edited)

Roman podesłął mi rysuneki zrozumiałem w czym rzecz :)




Dziękuję Wam obu :)

Edited by mkl1

Share this post


Link to post
Share on other sites

......... widełki (sorry - nie wiem jak ten koniec kotwicy się fachowo nazywa) ........



Widełki to prawidłowa nazwa (gwarowo używa się też ze względu na charakterystyczny kształt pojęcia "wąsów" - dobrze go widać na rysunku który zamieścił "mkl1" )



Tu pełna terminologia wychwytu o którym mówimy






A tu książka którą wszystkim polecam :)






żebyśmy wszyscy wiedzieli o czym mówimy.



Pozdrawiam

Roman

Share this post


Link to post
Share on other sites

Wąsy bardziej mi się kojarzą z charkterystyczną przeciwwagą w niektórych wysokiej klasy kotwicach z XIX wieku (potem uznano chyba że lepsza kotwica leciutka bez przeciwwagi niż ciężka a wyważona, bo przeciwwagi rożnej maści wzięły i znikły ;) )


Miłego dnia!

Share this post


Link to post
Share on other sites




teraz po Waszych wytłumaczeniach wiem o co chodzi.

 jeżeli będzie okrągły to przy końcu wychylenia kotwicy i zarówno balansu - palec przerzutnika krawędzią będzie dalej opierał się o krawędź kotwicy - w przypadku pełnego walca.

W przypadku "pół-walca" krawędź opiera się o widełki, ale , że nie ma reszty walca to koniec tarcia i przesunięcia...

Czuję to zjawisko po mechanicznemu, ale nie wiem czy jasno opisałęm...

 Mirek

Share this post


Link to post
Share on other sites

Znam to - widać, "czuć", a wyrazić słowami ciężko :D


Miłego dnia!

Share this post


Link to post
Share on other sites

Znam to - widać, "czuć", a wyrazić słowami ciężko :D

Musiałbym zrobić dodatkowy rysunek , a może zrobię fotkę poglądową jak uda mi się poskładać...

Share this post


Link to post
Share on other sites

No i d#pa, i D@pa ...

 Próbowałem przełożyć palec przerzutnika z dawcy do nowego.

Niestety rubinek za mały- tj. sobi swobodnie wpadł do otworku.

 Musiałem "wrócic"  paluszek do starej paletki ( robota straszna....)

 paletka wklejona tymczasowo na szelek, byle nie zgubić, ponieważ i tak os musi być czopowana od góry.. ale to już przyszłość

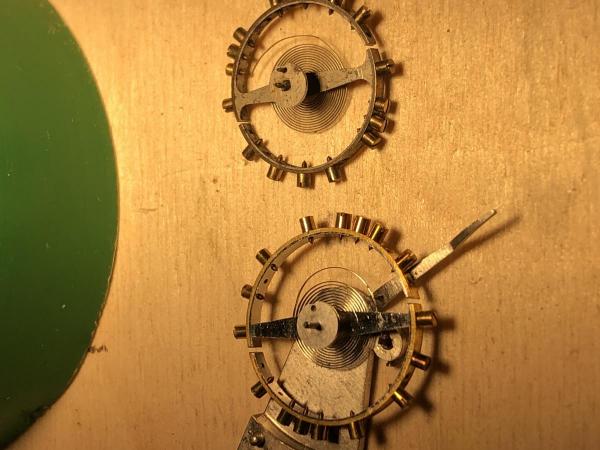

W taki oto układzie mam zajęcie:

 znaleźć dobry kawałek mosiądzu , doszlifować, przyciąc, osadzić ...... nie wiem jak to będzie...

Fotki

post-110630-0-27109200-1586000315_thumb.jpgpost-110630-0-01812300-1586000328_thumb.jpg

Share this post


Link to post
Share on other sites

No to zabawy ciąg dalszy:

 robimy półwałek zamiast rubinu.

 Robię dwa:

 1) z mosiądzu

2) ze stali

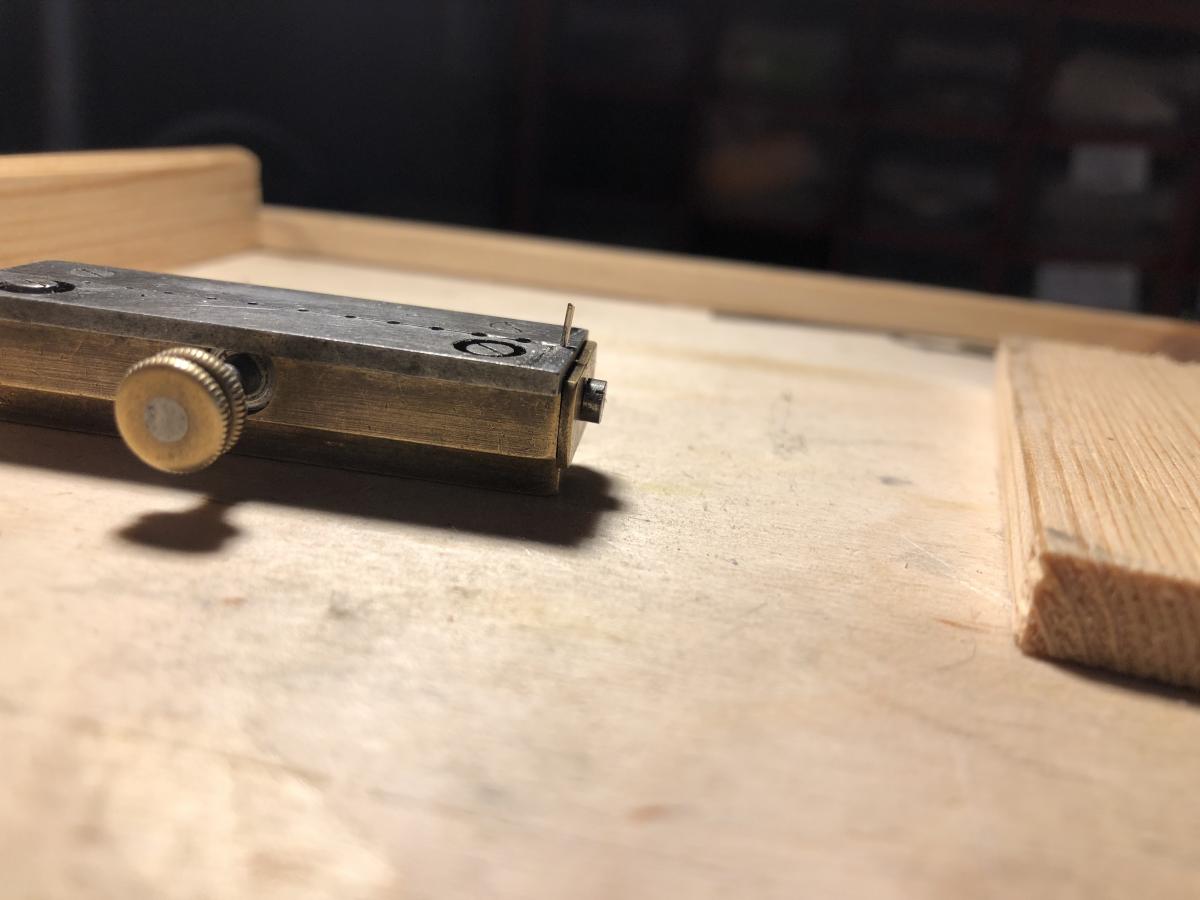

 zamiast imaka użyłemławeczki.

 Niestety w imaku kawałek pręta stalowego ciągle się obracał, lub przekrzywiał.

 w ławeczce trzymany  był jak zamurowany.

 do szlifowania próbowałem pierw iglaków = d*pa

potempolerownika, no szło, ale opornir.

 dopiero przypomniałem sobie, że mam kamyk korundowo-diamentowy....

 poszło dużo łatwiej

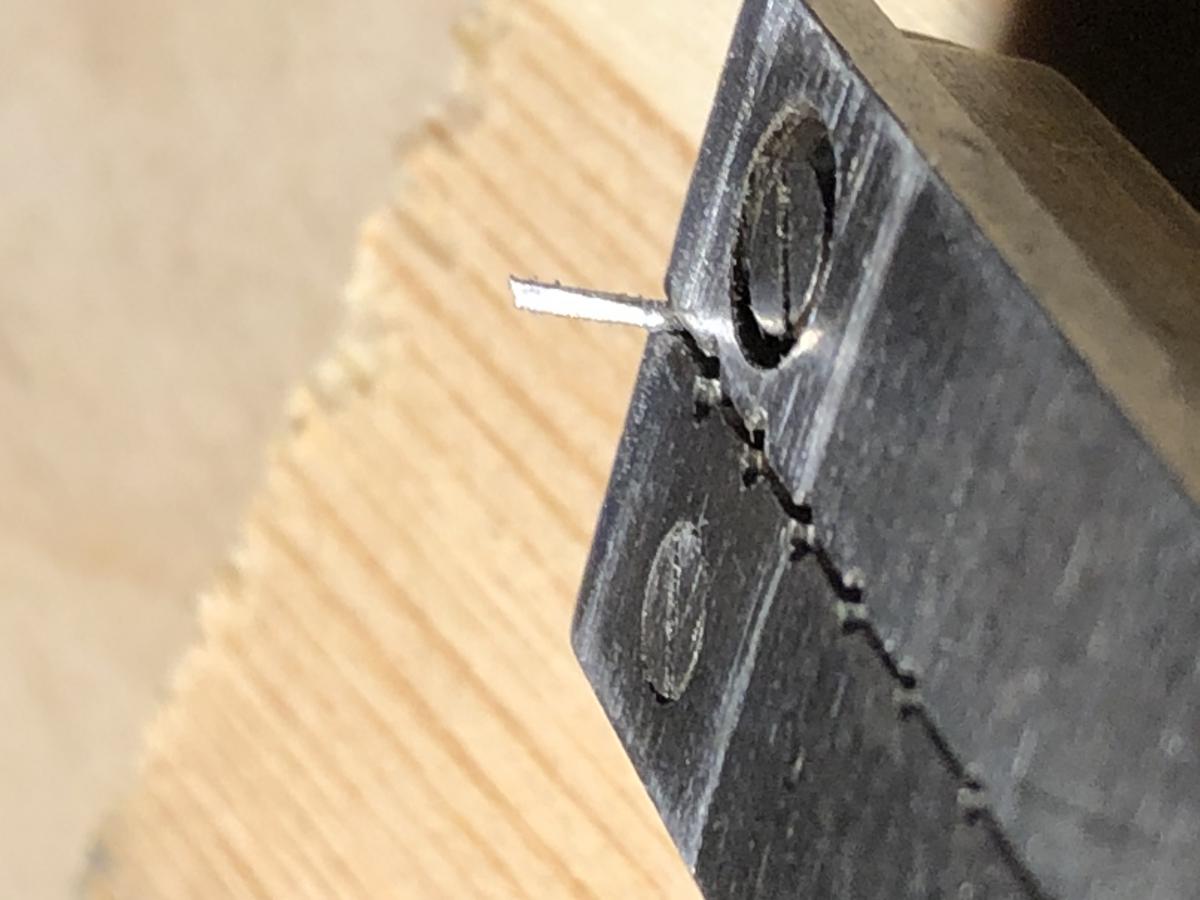

 poniżej półwałek- surówka






 teraz si e możecie wyżywać..

 Gdybym miał tokarkę to było by to przysłowiowe 5 minut.

Tak to pracowałem jak XVIII wieczny czeladnik :)

RENCAMI :)

Share this post


Link to post
Share on other sites
