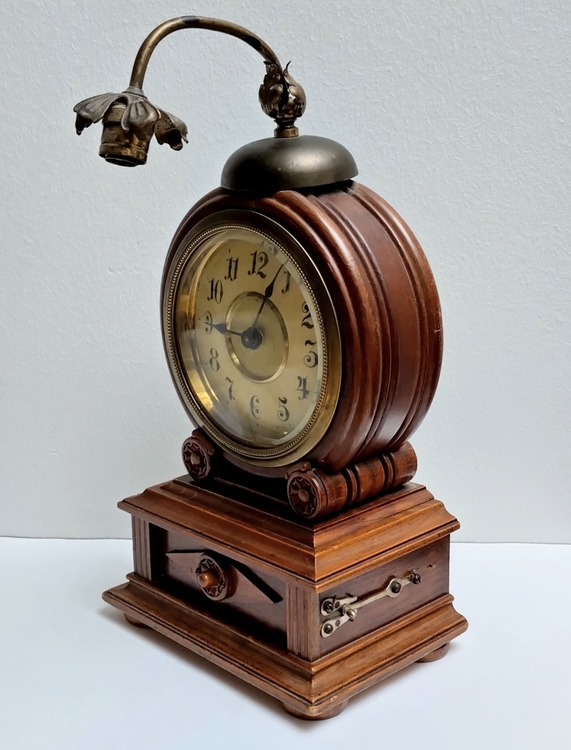

lukas19p 7 #1 Posted July 30 Witam wszystkich, stałem się szczęśliwym posiadaczem tego pięknego zegara, niestety lub stety obecnie znajduje się u zegarmistrza na przeglądzie mechanizmu. Chciałbym dowiedzieć się roku produkcji i zasady działania żaróweczki na szczycie zegara. Niestety instalacja elektryczna nie jest kompletna i nie bardzo wiem jak to działało a dobrze by było żeby jednak działał w pełni. Z góry dziękuję za pomoc i pozdrawiam Łukasz 2 Share this post Link to post Share on other sites

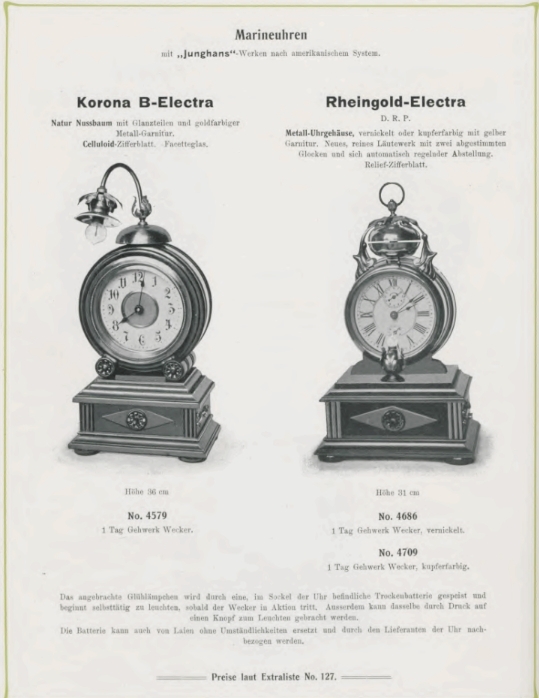

Anansi 4196 #2 Posted July 31 (edited) Budzik był w ofercie filii w Ebensee, ten poniżej jest z katalogu na rok 1904. Junghans nie stosował tam kodów daty produkcji. Z opisu producenta wynika, że budzik miał zasilanie bateryjne. Lampka włączała się podczas alarmu/budzenia oraz po przyciśnięciu przycisku. Nie mam pojęcie jakie napięcie miała bateria, zapewne nie więcej niż 3-4 V. Zdjęcia są z aukcji w Finlandii, może ktoś coś doradzi gdy będą dostępne nowe. Edited July 31 by Anansi 2 Tolerancja musi być nietolerancyjna wobec nietolerancji. Němec z Královce Share this post Link to post Share on other sites
Anansi 4196 #3 Posted July 31 https://uhrforum.de/data/video/6948/6948230-ffed5295b6d561fad0cac3c68b7762e6.mp4?hash=_-1SlbbVYf 1 Tolerancja musi być nietolerancyjna wobec nietolerancji. Němec z Královce Share this post Link to post Share on other sites
PM1122 1816 #4 Posted August 1 Super ! Niestety , nie wiedziałem o tej aukcji ☹️ 0 Share this post Link to post Share on other sites
Anansi 4196 #5 Posted August 1 51 minut temu, PM1122 napisał(-a): Super ! Niestety , nie wiedziałem o tej aukcji ☹️ Miałbyś teraz kupę drutów do rozgryzienia. Na szczęście pod niskim napięciem. 1 Tolerancja musi być nietolerancyjna wobec nietolerancji. Němec z Královce Share this post Link to post Share on other sites
lukas19p 7 #6 Posted August 1 Wiem że zdjęcia są z Finlandii bo z Finlandii ten zegar do mnie przyjechał. Dość długo polowałem na ten model i oprócz tego z forum uhrforum.de nigdzie go nie widziałem. Moj prosto z Finlandii pojechał do zegarmistrza dlatego tylko takie zdjęcia. Byłby ktoś w stanie pomóc mi rozszyfrować tą elektrykę jak już zegarek do mnie wróci, wiem tylko że zasilanie powinno być około 4,5v tylko muszę jeszcze jakąś ładną żaróweczkę znaleźć na gwint E10. Przewody od lampki nie były nigdzie podłączone a powinny być chyba wpięte w obwod mechanizmu z tego co zauważyłem to jeden z przewodów dotykał mechanizmu zegarka. 0 Share this post Link to post Share on other sites
LESKOS 3515 #7 Posted August 4 (edited) No i trzeba by było szukać przewodów w oplocie z bawełny , co jest dość trudne do zdobycia. Żarówka jest nawet do zdobycia - uchwyt bagnetowy (chyba na 6V - jest dostępna - do starych maszyn do szycia ... itp) Ps. wszystkie aktualnie dostępne są typu jak tu: https://www.luxifer.pl/kabel-materialowy-niskonapieciowy-szary-rm03-jedwabny/ A oryginalne były pojedyncze i tylko w bawełnie (bez tworzyw sztucznych)... Edited August 4 by LESKOS 0 Czasem lepiej powiedzieć coś, nie mówiąc NIC! 🤔 Share this post Link to post Share on other sites
polimerek 293 #8 Posted August 4 (edited) Mam taki żyrandol sprawny, który użytkuje do dziś bo jest ładny, jeszcze ma przewody w bawełnie, raz myłem go to mi bezpieczniki później wybijało jakiś czas 🙂😁jak jest suchy , to okej ma uziemienie, poza tym ma żarówki led, więc obciążenie nie jest zbyt duże. Edited August 4 by polimerek 0 Share this post Link to post Share on other sites

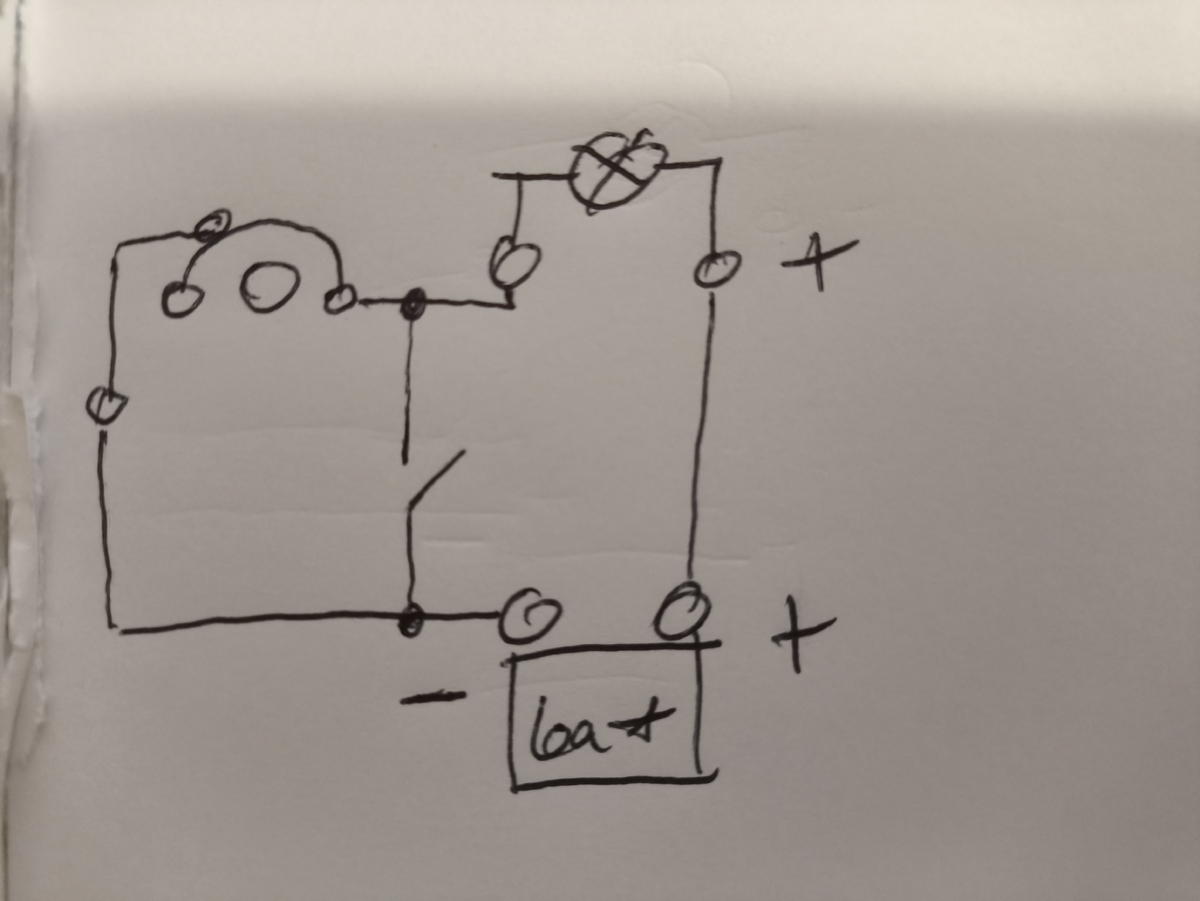

polimerek 293 #9 Posted August 4 (edited) Wracam do zegara z lampką, przewód dodatni musiał być połączony bezpośrednio do oprawy żarówki z baterią, przewód ujemny połączony był z zewnętrzną oprawą żarówki ta z kolei z dzwonkiem widać to na zdjęciu zegara. Przewód ujemny z baterii połączony był z młoteczkiem który uderzał w dzwonek łączył w ten sposób obwód i zapalał lampkę podczas dzwonienia , połączenie równoległe tych przewodów poprzez przełącznik umożliwiało świecenie lampki cały czas do momentu wyłączenia przełącznikiem. Oczywiście przewód ujemny powinien być połączony na stałe, przewód dodatni podłączony do przełącznika, ale przy napięciu 4,5 V nie ma to znaczenia. Edited August 4 by polimerek 0 Share this post Link to post Share on other sites

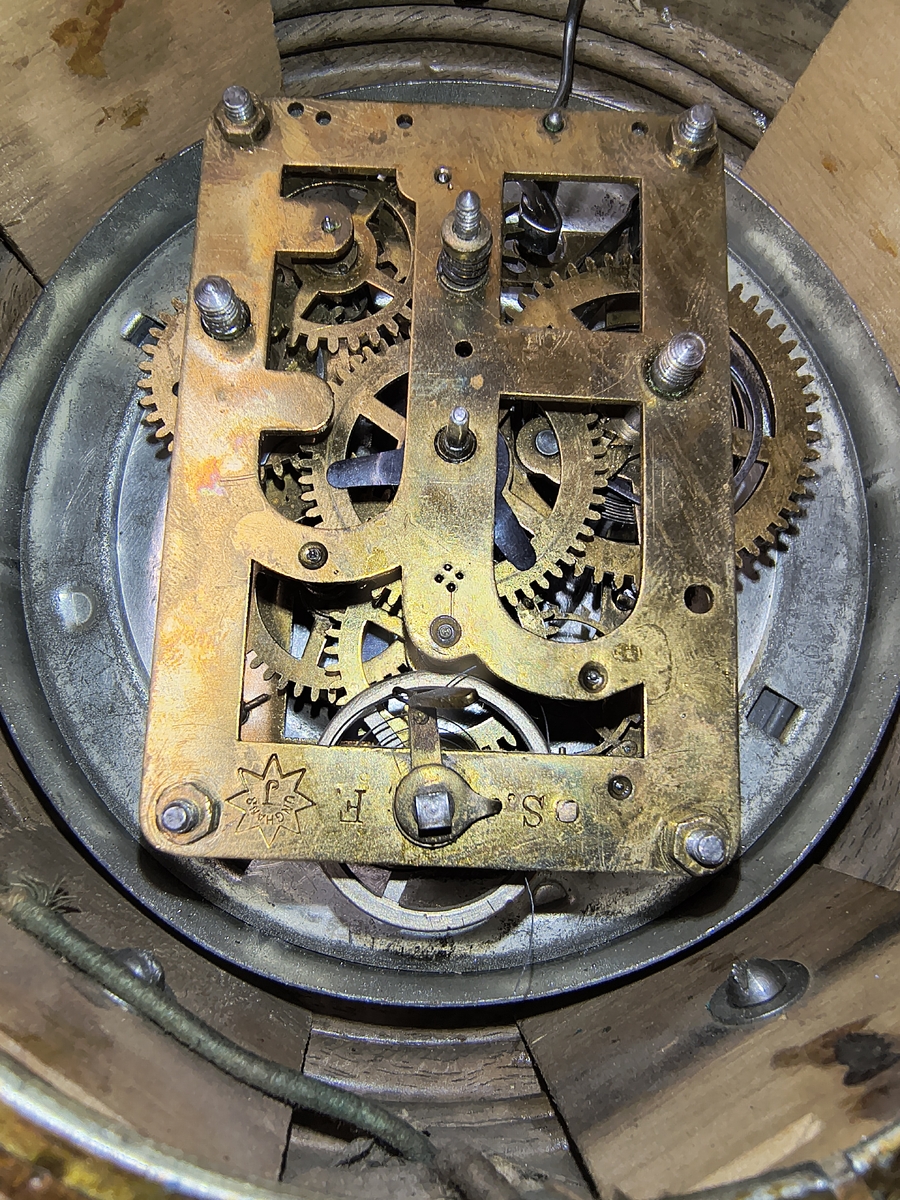

lukas19p 7 #10 Posted August 14 (edited) Witam ponownie zegar wrócił do zegarmistrza i już pięknie chodzi. Mam tylko problem, nie wiem gdzie podłączyć drugi przewód od baterii. Jeżeli ten który jest na zdjęciu, powiedzmy że minus idźie od baterii przez włącznik który jest z przodu i przylutowane jest do ramki od tylnej obudowy drugi równolegle jest podłączony do blaszki wewnątrz obudowy który nie jest nigdzie podłączony. Udało mi się podłączyć lampkę włączającą przyciskiem i działa ale na całym michanizmie zegarka jest napięcie, jedynym miejscem bez napięcia na obudowie jest dzwonek, nie mogę tego rozgryźć. Edited August 14 by lukas19p 0 Share this post Link to post Share on other sites
polimerek 293 #11 Posted August 15 (edited) Tak na odległość trudno powiedzieć w czym jest problem, trzeba zobaczyć co powodowało że lampka zapalała się podczas dzwonienia. Ten drugi przewód musiał być podłączony tak by obwód był zamknięty , podłącz ten przewód z blaszką do baterii na sekundę z plusem i zobacz czy świeci , zrób to również podczas dzwonienia jeżeli nie działa spróbuj z minusem. Edited August 15 by polimerek 0 Share this post Link to post Share on other sites
lukas19p 7 #12 Posted August 29 Witam ponownie, udało się uruchomić oświetlenie w zegarze i odtworzyć brakujące przewody, oczywiście w oplocie. Znalazłem również brakujący a właściwie ukryty element który jest odpowiedzialny za uruchamianie oświetlenia. Udało się również dorobić ozdobny brakujący mosiężny element przy żarówce jest również w planie ozdobny włącznik na przewodzie z tąd zamontowany już przewód z przodu zegara a włącznik powinien pojawić się już lada dzień.A to zegar w pełnej krasie, perła w mojej kolekcji. Przy okazji nabyłem również podobny a właściwie takie sam model tylko że wersja eksportowa bądź kolejowa z tarczą 24 godzinną nie występujący w katalogach junghans, niestety bez ozdobnej nadbudówki ale z kompletną elektryką, to on pomógł mi znaleźć ukryty element odpowiedzialny za włączanie oświetlenia przy budzeniu i obecnie jest na etapie próby odbudowy brakujących elementów. 4 Share this post Link to post Share on other sites
PM1122 1816 #13 Posted August 31 Brawo , brawo za dociekliwość . Zazdroszczę takiego zegara i tej kolekcji . 0 Share this post Link to post Share on other sites
lukas19p 7 #14 Posted August 31 (edited) Bardzo dziękuję. Jak skończę ten pierwszy i odbuduję ten ten drugi to na pewno będzie jakaś aktualizacja. Edited August 31 by lukas19p 1 Share this post Link to post Share on other sites
