Roczniaki, 400 days anniversary clocks, Jahresuhr

[erzlot 298]

Doszły już części (włos i zawieszka) od Horolovara do mojego Kerna 526G Hercules i pierwsza niespodzianka: włos o długości wg foto jest za długi o około 5mm, bo wahadło opiera się stożkowym trzpieniem o gniazdo w podstawie. Musiałem trzpień odkręcić. Nie kumam dlaczego.

[kumite 255]

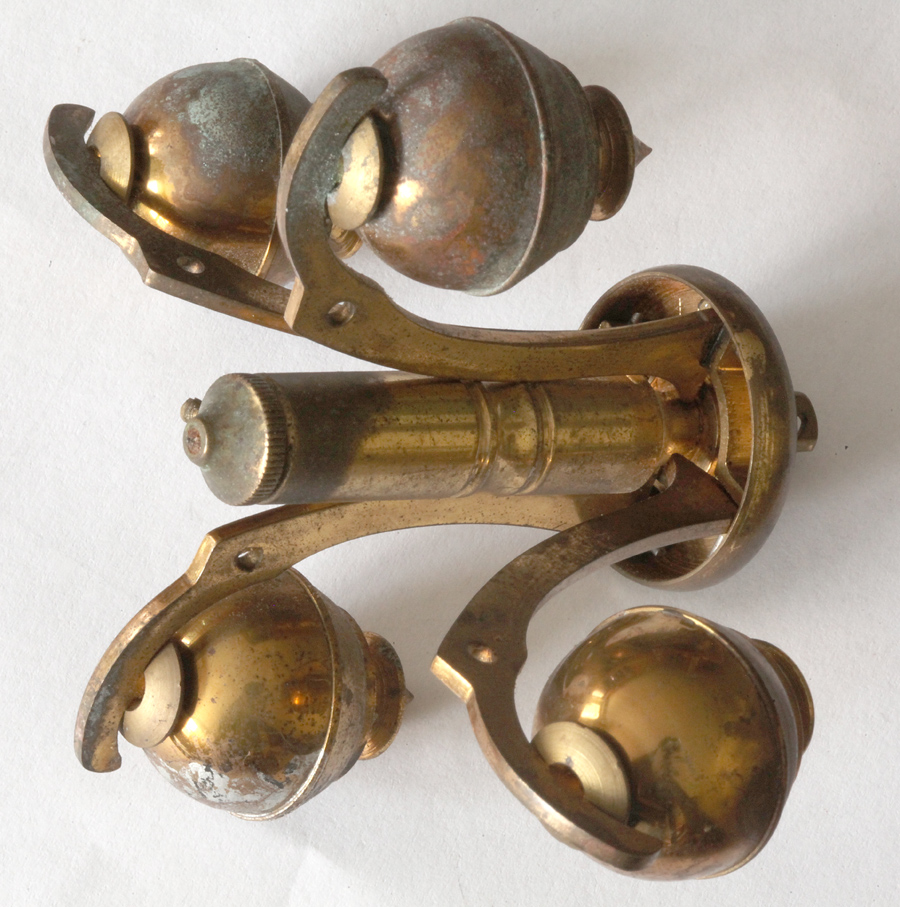

Witam! Ratuję obecnie model 503 i mam parę zagwozdek. Z tym modelem było tego typu wahadło,ale nie wiem, czy śrubka kontrująca na dole regulacji winna być, czy jest samowolka. Gdzieś w necie, widziałem,że jest i to wystająca sporo. póki co wsadziłem zgrabniejszą. Może koledzy kolekcjonerzy wrzucę podgląd na rodzaje wahadeł kulkowych Beckera. Jakoś w kupie ich nie znalazłem dla porównania.

To jeden problem ze zdjęciem. Pzdr Piotr.

[kumite 255]

Druga sprawa, to niestety nie daję rady uratować pozołoty po tym zabrudzeniu, utlenieniu. Podjąłem decyzję,że zostawiam z resztkami pozłoty . Na wahadle nie udało się tego zrobić. Jak są mocne wżery , to koniec. Pytanie mam, po co te technologiczne otwory w ramionach wahadła jak nie są używane. Regulacja jest inna. Czy Becker w takim razie istnieje wahadło Beckera kulkowe z inną regulacją ,z krzyżakiem montowanym do tych otworów? Dziękuję z góry za odpowiedź,a jak jej nie będzie , to nic nie szkodzi. Pozdrawiam:)P

[Ulan 4]

Czesc

Ta srubka i cala kontra sa oryginalne.

Te otwory po prostu sa ... I tak powinno byc.

Podobno sa 3 wersje wahadla kulowego GB, ja zidentifikowalem 2 i mam obie.

Roznica jest w szerokosci tego grzybka w ktorym schodza sie dzwignie oraz w kierunku ustawiania wychylenia kul. W Twoim patrzac od gory - przeciwnie do ruchu zegara, przyspieszanie i tak z praktyki maly ruch wplywa na duza zmiane chodu, w tym drugim jest wszystko odwrotnie.

[kumite 255]

Czesc

Ta srubka i cala kontra sa oryginalne.

Te otwory po prostu sa ... I tak powinno byc.

Podobno sa 3 wersje wahadla kulowego GB, ja zidentifikowalem 2 i mam obie.

Roznica jest w szerokosci tego grzybka w ktorym schodza sie dzwignie oraz w kierunku ustawiania wychylenia kul. W Twoim patrzac od gory - przeciwnie do ruchu zegara, przyspieszanie i tak z praktyki maly ruch wplywa na duza zmiane chodu, w tym drugim jest wszystko odwrotnie.

Hej! Dzięki za odpowiedź. Pociągnę dalej wątpliwości. Zgadza się, mam takie wahadło w lewo przyśpieszanie, tylko nie bardzo rozumiem po co takie wahadło do modelu 503, kiedy przy niekoniecznie maksymalnym opóźnieniu ramiona nie mieszczą się między kolumnami. Aby weszło w 503 max średnica rozwarcia 9cm,a może pracować do 11cm. Ciekawe w jakim roczniaku Beckera mieści się maksymalne rozwarcie? Ta odwrotna wersja jakie ma rozwarcie?

Moim zdaniem technologiczne otwory są wynikiem ich uniwersalności i prawdopodobnie wersja 3 wahadła GB ma krzyżak z regulacją . Pewno kolekcjonerzy takie  mają, może się pochwalą. Pozdrawiam.Piotr.

[dziadek 1296]

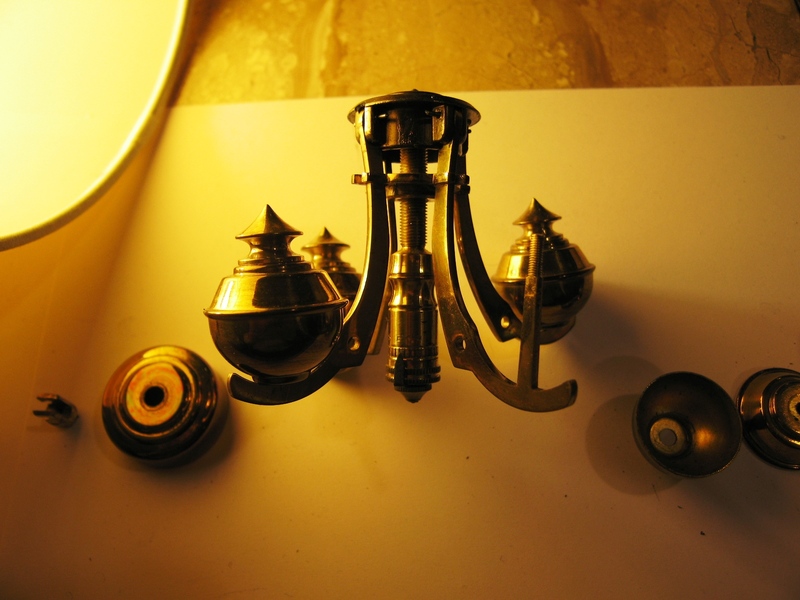

Dołączę zdjęcia wahadeł kulkowych produkowanych przez Beckera, możesz obejrzeć i porównać. Dodam tylko że Becker wahadła kulkowe wprowadził do produkcji w drugiej połowie 1915 roku i montowane było do niektórych zegarów rocznych do końca produkcji.  Wcześniej, w nieco innej konstrukcji wahadło z czteroma kulkami było opatentowane przez JUF. Ten trzeci rodzaj wahadła o którym wspomina Kol. Ulan, to lekko zmodernizowana wersja jednego z tych które pokazałem na zdjęciach i były montowane do zegarów rocznych tylko w jednej lub może w dwóch partiach produkcyjnych. Widziałem i trzymałem w garści to wahadło, ma go przy swoim zegarze jeden z naszych kolegów. Jak będzie czytał ten temat, to może dołączy zdjęcia tego wahadła. A jak nie dołączy, to zdjęcia i opis są zamieszczone na NAWCC. Otworki w ramionach wahadła służą do blokowania ramion w czasie transportu.





Tak wygląda oryginalna śrubka.









[dziadek 1296]

[Ulan 4]

A ktory typ wahadla byl pierwszy w produkcji? Ktory typ jest starszy?

[kumite 255]

Dopiszę,że pięknie odnowione. Dzięki za foto. Widzę, że po oczyszczeniu nie założyłem podkładek. To nowa pozłota? Tak na całym zegarze masz? Koniec świata, to dopiero renowacja. dzięki za wiedzę. P

[kumite 255]



Doczytałem się. Model z prawej został wprowadzony w 1926r . Model z lewej w 1915r. Na razie trzeciego nie znalazłem. Pozdrawiam.Piotr

[dziadek 1296]

Doszły już części (włos i zawieszka) od Horolovara do mojego Kerna 526G Hercules i pierwsza niespodzianka: włos o długości wg foto jest za długi o około 5mm, bo wahadło opiera się stożkowym trzpieniem o gniazdo w podstawie. Musiałem trzpień odkręcić. Nie kumam dlaczego.

Kol. Erzlot, bardzo Cię przepraszam, ale odpowiadając na Twoje pytanie dołączyłem zdjęcie zawieszenia wahadła i nie przeczytałem wszystkich informacji umieszczonych w katalogu pod zdjęciem. A tam stoi napisane jak byk, że powyższa długość (na zdjęciu) odnosi się do modeli ze zdejmowanym wahadłem.

"this unit should be used only with models having detachable pendulum"

W Twoim zegarze wahadło jest mocowane na stałe i włos powinien być krótszy o 5mm i powinien mieć całkowitą długość czynną 118mm, reszta pozostaje bez zmian.

Jeszcze raz przepraszam za wprowadzenie w błąd.

Edytowane 26 Stycznia 2014 przez dziadek

[kumite 255]

Doczytałem się. Model z prawej został wprowadzony w 1926r . Model z lewej w 1915r. Na razie trzeciego nie znalazłem. Pozdrawiam.Piotr

Dołączę wygrzebane dwa wahadła, jak zrozumiałem firmy Wintermantel, ale 3 rodzaju GB nie widać. Może nie było po prostu, jakieś przekłamanie. Pozdrawiam.

[Dascola 3]

Witam kolegow .

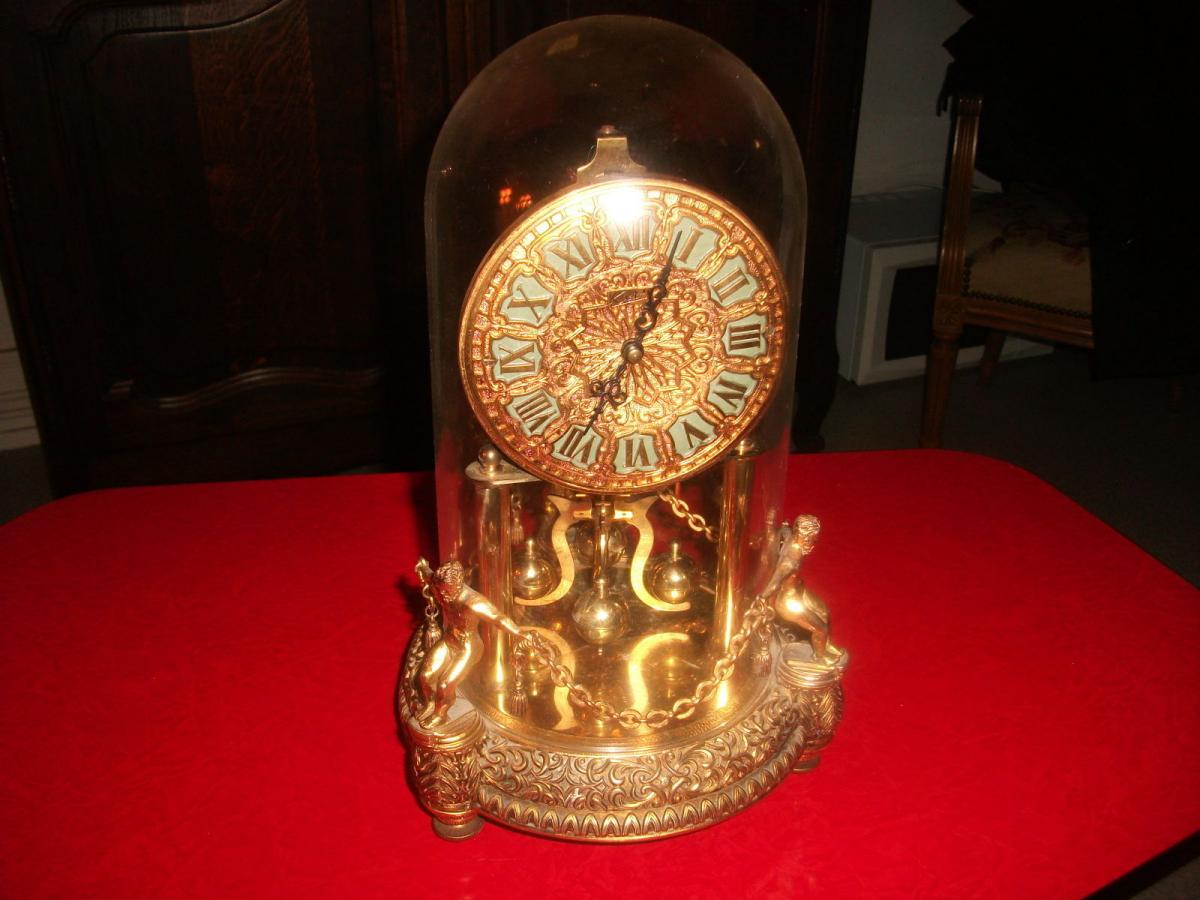

Mam pytanko. Czyj to jest zegar??? Mam na mysli producenta...







Z gory dziekuje za podpowiedz

[kumite 255]

Witam kolegow .

Mam pytanko. Czyj to jest zegar??? Mam na mysli producenta...







Z gory dziekuje za podpowiedz

To wahadło jest tak efektowne podczas pracy ,że pracuje jak kobieta lekkich obyczajów, u różnych producentów. Kiedyś je miałem razem z Wurthem.Pozdrawiam:)P

[zmora 9]

Przepraszam, ale nie skojarzyłem Twojej ksywki z nazwiskiem.



W Twoim zegarze odległość widełek od górnej zawieszki powinna być mniej więcej taka, jak na zdjęciu poniżej.


IMO, kolekcjonerstwo to przede wszystkim przyjemność tworzona dla samego siebie, a to, co kolekcjonujemy jest już mniej istotne.

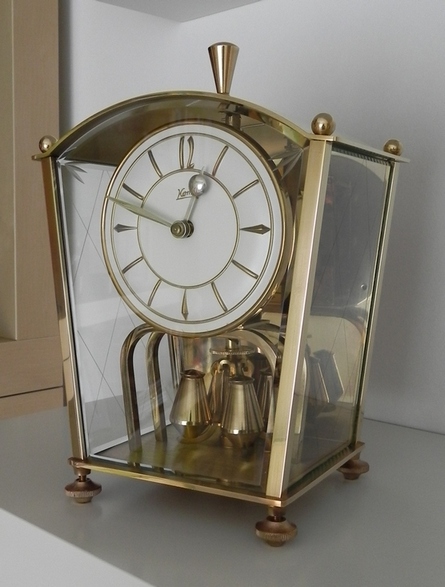

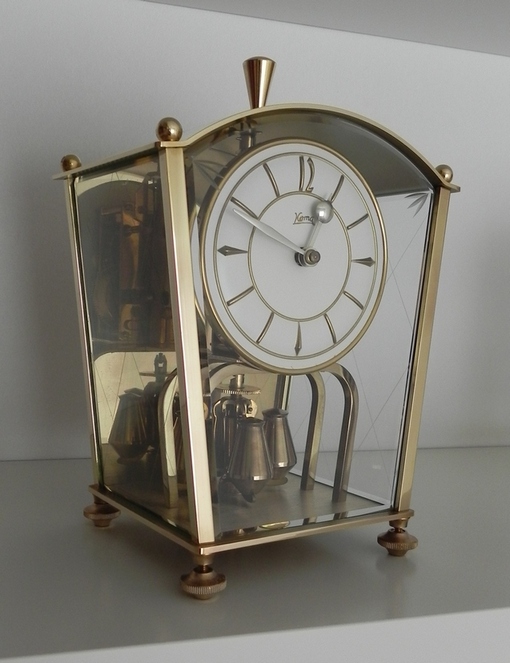

Udało się - Koma śmiga już od tygodnia Wygląda tak:







Widełki znajdują się ok. 2mm niżej niż na zdjęciu dziadka. Dzięki za pomoc !

Edytowane 27 Stycznia 2014 przez zmora

[erzlot 298]

Kolego Dziadek, absolutnie nie mam pretensji, bo nikt nie jest alfą i omegą. Ja też szukałem i znalazłem gdzieś dokładnie ten sam szkic/foto co Ty. I nie zauważyłem żadnej uwagi

odnośnie wahadła zdejmowanego. Jedno się więc wyjaśniło.

Coś jest jeszcze nie tak ze sprężyną w tym Kernie, bo przy nakręcaniu chrobocze i nierówno idzie, ale siłę/moment ma chyba ok. Spróbuję namówić jakiegoś zegarmistrza, żeby

otworzył bęben i sprawdził. Trzeba też wypolerować trzpień wychwytu i widełki, bo mają ślady korozji. Widełki nie chcą się dobrze zaklinować na włosie przy dokręcaniu wkręta- czy

mam cążkami ścisnąć czy lepiej młoteczkiem puknąć (oczywiście nie na włosie)?

Myślę, że to są drobiazgi i będzie dobrze. Wtedy się pochwalę i zrobię fotki.

Mój roczniak GB ciągle u zegarmistrza we Wrocławiu. Dzisiaj dzwoniłem i też ma problemy, bo wychwyt źle współpracuje z kołem (za płytko) i dlatego zbyt słabo przekazuje moment na wahadło i stąd miało tylko 130 st obrotu. Ale mistrz daje nadzieję, ze się uda i GB będzie kręcił.

[kumite 255]

Kolego Dziadek, absolutnie nie mam pretensji, bo nikt nie jest alfą i omegą. Ja też szukałem i znalazłem gdzieś dokładnie ten sam szkic/foto co Ty. I nie zauważyłem żadnej uwagi

odnośnie wahadła zdejmowanego. Jedno się więc wyjaśniło.

Coś jest jeszcze nie tak ze sprężyną w tym Kernie, bo przy nakręcaniu chrobocze i nierówno idzie, ale siłę/moment ma chyba ok. Spróbuję namówić jakiegoś zegarmistrza, żeby

otworzył bęben i sprawdził. Trzeba też wypolerować trzpień wychwytu i widełki, bo mają ślady korozji. Widełki nie chcą się dobrze zaklinować na włosie przy dokręcaniu wkręta- czy

mam cążkami ścisnąć czy lepiej młoteczkiem puknąć (oczywiście nie na włosie)?

Myślę, że to są drobiazgi i będzie dobrze. Wtedy się pochwalę i zrobię fotki.

Mój roczniak GB ciągle u zegarmistrza we Wrocławiu. Dzisiaj dzwoniłem i też ma problemy, bo wychwyt źle współpracuje z kołem (za płytko) i dlatego zbyt słabo przekazuje moment na wahadło i stąd miało tylko 130 st obrotu. Ale mistrz daje nadzieję, ze się uda i GB będzie kręcił.

 Sprężyna może obraca się w bębnie,Do otwarcia i sprawdzenia tego elementu,a tego możesz się sam nauczyć, zegarmistrz niepotrzebny. Widełki być może są w płaszczynach nierówne i po dokręceniu zostaje jakaś przestrzeń zostawiająca luz, jak włos cienki , to może tak być. Przeszlifuj obie wewnętrzne pałaszczyzny i być może spasi.Pewności nie ma,czy te widełki są od tego roczniaka. Młotkiem bym nie polecał, spudłujesz i trafisz nie tam gdzie trzeba. Pozdrawiam.Piotr

[dziadek 1296]

Doczytałem się. Model z prawej został wprowadzony w 1926r . Model z lewej w 1915r. Na razie trzeciego nie znalazłem. Pozdrawiam.Piotr

To, że wahadło kulkowe z małym kapturkiem zostało wprowadzone do produkcji w 1915r to wiedziałem i że było to pierwsze wahadło kulkowe w zegarach Beckera też wiedziałem. Ale nie znałem daty wprowadzenia do produkcji wahadła kulkowego z dużym kapturkiem, a teraz już wiem, że produkcję wahadła z dużym kapturkiem rozpoczęto w 1926r.

Kol. Kumite, dzięki za wiedzę.

[kumite 255]

To, że wahadło kulkowe z małym kapturkiem zostało wprowadzone do produkcji w 1915r to wiedziałem i że było to pierwsze wahadło kulkowe w zegarach Beckera też wiedziałem. Ale nie znałem daty wprowadzenia do produkcji wahadła kulkowego z dużym kapturkiem, a teraz już wiem, że produkcję wahadła z dużym kapturkiem rozpoczęto w 1926r.

Kol. Kumite, dzięki za wiedzę.

He,he, jest to niejako wiedza zwrotna, bo kol. dziadku sam mnie wysłałeś po wiedzę na NAWACC, Co do tych wahadeł, co pokazałem, to z lewej do końca nie wiadomo, czy Wintermantel, angielskiego nie znam,a jakby naczelny wódz od roczniaków nie odpowiedział wprost. Warto sprawdzać, co piszę, bo mogę się mylić.Pozdrawiam.Piotr

[kumite 255]

Dołączę wygrzebane dwa wahadła, jak zrozumiałem firmy Wintermantel, ale 3 rodzaju GB nie widać. Może nie było po prostu, jakieś przekłamanie. Pozdrawiam.

To z lewej, nie do końca nie rozstrzygnięte pochodzenie. Wygląda bardzo podobnie do Beckerowskiego,ale jaka jest w tym temacie odpowiedź. Wielkie ??????

[dziadek 1296]

 Co do tych wahadeł, co pokazałem, to z lewej do końca nie wiadomo, czy Wintermantel, angielskiego nie znam,a jakby naczelny wódz od roczniaków nie odpowiedział wprost. Warto sprawdzać, co piszę, bo mogę się mylić.Pozdrawiam.Piotr

Można prosić o link do strony na PW.

[czerralf 28]

Witam co mozecie powiedziec o moim nowym roczniaku, wiem ze jest to BUF, z jakich lat produkcji moze pochodzic, wyczytalem ze z okolo 1915-czy to prawda?. Zainteresowal mnie ze nie ma na nim zadnych oznaczen producenta. Pozdrawiam R.







ps. Pewnie sie myle ale ten twoj  kol.Dascola ma troche z Badische , plyte ma podobna to tej z Ksiazki Terwilligera plyta1717. Jesli sie myle koledzy poprawia. Pozdrawiam R

Edytowane 27 Stycznia 2014 przez czerralf

[Dascola 3]

ps. Pewnie sie myle ale ten twoj  kol.Daskola ma troche z Badishe, plyte ma podobna to tej z Ksiazki Terwilligera plyta1717. Jesli sie myle koledzy poprawia. Pozdrawiam R

Po Wahadle myslalam ze to WURTH, ale pewnie nie tylko WURTH takie robil.



Edytowane 27 Stycznia 2014 przez Dascola

[czerralf 28]

Po Wahadle myslalam ze to WURTH, ale pewnie nie tylko WURTH takie robil.



....takie wahadlo bylo  stosowane w roczniakach Kienzle i JUF

Edytowane 27 Stycznia 2014 przez czerralf

[kumite 255]

To z lewej, nie do końca nie rozstrzygnięte pochodzenie. Wygląda bardzo podobnie do Beckerowskiego,ale jaka jest w tym temacie odpowiedź. Wielkie ??????

Szukajcie,a znajdziecie, kołaczcie,a będzie Wam otworzone. Wódz naczelny od roczniaków pisze w różnych miejscach, różne rzeczy, więc trzeba brać poprawkę. Napisał, że są trzy rodzaje wahadeł kulkowych GB. W tej wersji napisał. Pierwsze powstało w 1915r. Drugie w 1925, to blisko 1926, a trzecie w 1927r, z tym, że nie mam do niego obrazka i co tam jest innego. Być może drobna zmiana. Piotr.
