Zegar własnej konstrukcji

[krank1 2]

Cześć.

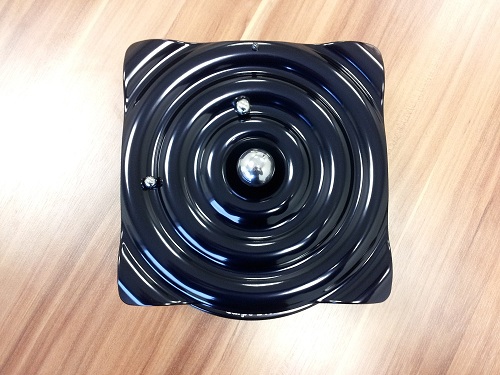

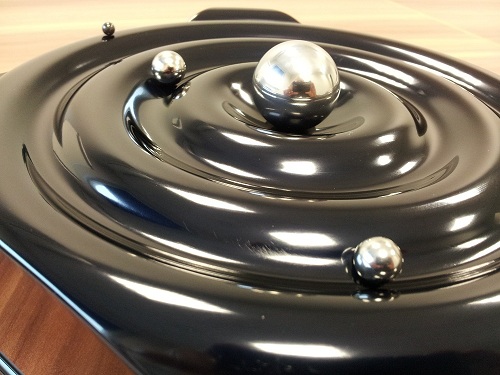

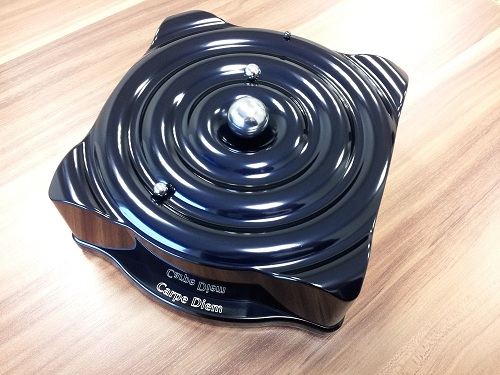

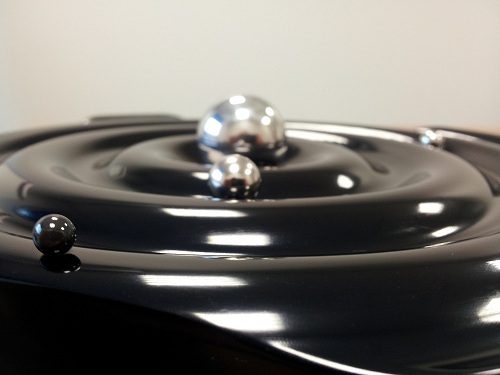

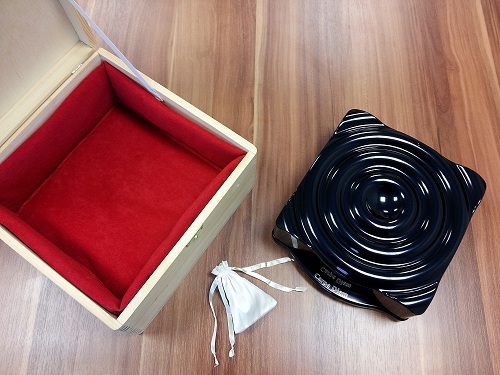

Jakiś czas temu znalazłem w sieci koncepcję Ross'a McBrida na dość nietypowy zegar, który urzekł mnie swoim designem. Chyba nikt tego nie produkuje więc postanowiłem wykonać samemu. Załączam kilka fotek zegara.

Pozdrawiam



[Pilot Pirx 3]

Ekstra, jak to działa?

[Gość xylog]

I jakieś szczegóły techniczne też chętnie poznalibyśmy. I wymiary

[eye_lip 28346]

Fajne. Z czego została wykonana obudowa?

[JGCezar 2]

Super!!!

Daj więcej informacji na forum

[Gość Mateusz Dąbrowski]

Zgaduję że kwarc z magnesikami do przesuwania kulek.

[krank1 2]

Jeśli chodzi o design to wzorowałem się na tych screenach - http://news.softpedia.com/news/Intriguing-Clock-Designs-from-Ross-McBride-95125.shtml



Resztę jest już własnego pomysłu bo więcej informacji nie mogłem znaleźć. Ross zrobił tylko concept.

Zasada działania jest banalna. Gotowy mechanizm zegarowy napędza "wózki" z magnesami a te ciągną za sobą kulki. Duża kula centralna nieruchoma, średnia zasuwa jako godzinowa a mała jako minutowa. Czarna kuleczka orientuje widok na godzinie 12. Fajnie to wygląda bo na pozór kule są niczym nie napędzane i same "wiedzą" gdzie mają się znaleźć w danej chwili Kulkę można zdjąć i lekko puścić po tarczy a zatrzyma się w odpowiednim miejscu.

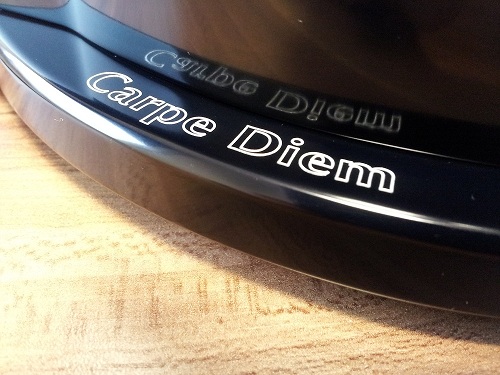

Wymiary zegara jak i cały projekt zdeterminowane były dostępnymi na rynku gotowymi mechanizmami zagarowymi, których nawet nie zamierzałem budować. Stąd zegar to kwadrat o boku około 25cm i wysokości jakieś 10. Kule muszą być ze stali ferrytycznej aby magnes je pociągał (zdecydowałem się na nierdzewkę - dokładnie w gatunku 304, lepszej jakości nie mają już struktury ferrytycznej, ale w warunkach atmosferycznych użyta 304 nie ma prawa korodować). Obudowa nie może być podatna na pole magnetyczne. Użyłem aluminium (gatunek PA6) - fajnie się obrabia i poleruje. Tak wypolerowany zegar poanodowałem na czarno i na koniec zrobiłem grawerkę aby ładnie kontrastowała. Nie byłoby problemu z grawerowaniem poszczególnych godzin lub podziałki ale ten zegar ma troszkę zastanawiać. Początkowo nie wiadomo co to jest i po chwili obserwacji osoba wpada na to że jest to właśnie zegar



Masa zegara około 3 kg
