Warsztat zegarmistrzowski - stanowisko pracy

[dziadek 1794]

Szanowni Koledzy zegarmistrze i hobbyści mam do Was pytanie, jak Waszym zdaniem powinno wyglądać stanowisko pracy (warsztat) do przeprowadzania napraw i renowacji mechanizmów zegarowych, mam tu na myśli samą mechanikę bez napraw i renowacji drewnianych kast.



Przymierzam się do zrobienia dużego stanowiska pracy które ma wyglądać tak jak na zdjęciu poniżej.

Czy Waszym zdaniem jest to dobry pomysł?









W tej koncepcji chcę wprowadzić kilka zmian, a mianowicie;

- Będzie bardziej wysunięty blat do przodu, w sumie będzie miał 90 cm szerokości i będzie bukowy bo taki już kupiłem.

- Będzie dodatkowe punktowe oświetlenie.

- Po bokach będą stały przeszklone szafy na narzędzia i wszelkiej maści przyrządy.

[Paweł Bury. 7203]

Ciekawy ale sporo miejsca zabierają zaokrąglone blaty/nogi na dole - wygląda to fajnie ale jest kosztowne w wykonaniu jednocześnie zmniejsza znacznie pojemność dolnych szafek - są tam raptem 4 szyflady i kilka wąskich półek, gdyby były proste do dołu i stały na podłodze szafki pomieściły by ogromna ilość szpargałów ale wiadomo zależy co komu się podoba i do czego potrzebuje

[kiniol 2529]

A jak się przy tym siedzi?

[dziadek 1794]

Sugerujesz że mogę walić kolanami o te podpory?

Żeby tego uniknąć, chcę wysunąć bardziej blat i pod blatem zrobić tylko płytkie szuflady.

Całość by miała około 4 m długości i podpory blatu by były dwie po bokach i dwie pośrodku.

Po bokach blatu chcę postawić dwie wysokie i dość mocno przeszklone szafki.

Na blacie chciałbym postawić na stałe kolumnową zegarmistrzowską wiertarkę i frezarkę zegarmistrzowską, natomiast tokarki zegarmistrzowskie byłyby wstawiane w zależności od potrzeb.

Większa frezarka i tokarka będą miały własne stoły. Własne stoły przenośne będą miała jeszcze polerka, szlifierka i wyrzynarka.

Do siedzenia mam fotel obrotowy na kółkach z poręczami i możliwością regulacji góra-dół.

Natomiast blat o wysokości zegarmistrzowskiej chcę zastosować jako dość wąską ruchomą nadstawkę, tylko nie wiem czy to dobry pomysł.

[mechanik 887]

Warsztat wygląda raczej do pracy stojącej ,siedzieć przy tak daleko wysunietych podporach mimo poszerzonego blatu raczej nie będzie wygodnie.Szkoda by mi było tego miejsca pod blatem,wolał bym tam wstawić wąskie szafki gł 30cm do samej podłogi i zostało by 60cm na nogi co przy siedzeniu  powinno wystarczyć

[Andrzej Wachowicz 208]

Szanowny kolego "dziadek",u chetnie zabiore glos w tym temacie i podziele sie swoim doswiadczeniem, ale......

1. w poscie #1 zamiesciles 2 zdjecia, ale przeciez to jest wlasciwie jedno! Jest to jakas koncepcja, ale mam do niej wiele uwag.

2. Przy projektowaniu warsztatu zegarmistrzowskiego najwazniejsze jest to jaka przestrzen masz do dyspozycji i co chcesz zmiescic!

  ..... a wiec, gdybys byl tak uprzejmy, zrobic zdjecie i je zamiescic na forum, aby pokazac ta przestrzen do zabudowy byloby to bardzo pomocne podczas dyskusji i projektowaniu.

pozdrawiam

[Paweł Bury. 7203]

Warsztat wygląda raczej do pracy stojącej ,siedzieć przy tak daleko wysunietych podporach mimo poszerzonego blatu raczej nie będzie wygodnie.Szkoda by mi było tego miejsca pod blatem,wolał bym tam wstawić wąskie szafki gł 30cm do samej podłogi i zostało by 60cm na nogi co przy siedzeniu  powinno wystarczyć

Tak tylko że blat szeroki na 90cm musi mieć podparcie - przy 4 metrach muszą to być 4 podpory maksymalnie podpierające przód blatu - przy podparciu tylko 30-40 cm od ściany przód nie ma podparcia i jeśli od razu nie runie to wygnie się z czasem w pałąk - blaty są klejone z listew 5 cm wzdłuż i na tych klejeniach będzie się gięło

[STARUSZEK 348]

Tak tylko że blat szeroki na 90cm musi mieć podparcie - przy 4 metrach muszą to być 4 podpory maksymalnie podpierające przód blatu - przy podparciu tylko 30-40 cm od ściany przód nie ma podparcia i jeśli od razu nie runie to wygnie się z czasem w pałąk - blaty są klejone z listew 5 cm wzdłuż i na tych klejeniach będzie się gięło

Wystarczy zastosować trzy nogi podpierające - dwie na końcach i jedna pośrodku a cały brzeg wzmocnic profilem, można tez zrobić mocowanie od góry do ściany, no ale to bedzie ograniczało wolną przestrzeń na samym blacie.

Można też zrobić mocowania "trójkątne" od spodu aby nie przeszkadzaly w czasie "jeżdzenia" po kolejnych stanowiskach.

[dziadek 1794]

Szanowny kolego "dziadek",u chetnie zabiore glos w tym temacie i podziele sie swoim doswiadczeniem, ale......

1. w poscie #1 zamiesciles 2 zdjecia, ale przeciez to jest wlasciwie jedno! Jest to jakas koncepcja, ale mam do niej wiele uwag.

2. Przy projektowaniu warsztatu zegarmistrzowskiego najwazniejsze jest to jaka przestrzen masz do dyspozycji i co chcesz zmiescic!

  ..... a wiec, gdybys byl tak uprzejmy, zrobic zdjecie i je zamiescic na forum, aby pokazac ta przestrzen do zabudowy byloby to bardzo pomocne podczas dyskusji i projektowaniu.

pozdrawiam

Zdjęcia na razie zrobić nie mogę, bo mam tam jeszcze spory bałagan tzn. są tam rzeczy których część  muszę wyrzucić a część muszę przenieść do innego pomieszczenia.



Samo pomieszczenie jest już przygotowane tzn. ma położony gres na podłodze i na ścianach do wysokości 170cm od podłogi jest położona glazura.



Pomieszczenie ma długość 5,5 m,  szerokość 2,7 m i  wysokość 2,8 m. to daje około 15 m2 powierzchni.

W pomieszczeniu w jednej ze ścian która ma 2,7 m szerokości jest zamontowane duże okno o wymiarach 1,8 m x 2.0 m, okno jest prawie od samej podłogi.

Wejście do pomieszczenia jest na jednej ze ścian która ma 5,5 m długości.



Pomieszczenie jest na parterze i ma podwójne ogrzewanie tzn. elektrycznie podgrzewana podłoga i duży kaloryfer na ścianie.



Całe pomieszczenie jest przeznaczone na warsztat zegarmistrzowski.



Chciałbym w tym pomieszczeniu zmieścić wszystko to, co jest niezbędne do konstruowania i wykonywania mechanizmów zegarowych, czyli wszystkie niezbędne obrabiarki, stoły i narzędzia.

W pomieszczeniu będzie zainstalowany zlewozmywak z ciepłą i zimną wodą.



Edit. Założenie jest również i takie, żeby w pomieszczeniu było bardzo czysto, ponieważ chcę powiesić na ścianach część moich zegarów które leżą w tej chwili w zegarowym prosektorium.

[Andrzej Wachowicz 208]

@dziadek

Daj mi prosze troche czasu na pomyslunek. Wlasne pomieszczenie na swoje zabawki! Zazdroszcze!

pozdrawiam



P.S. Gdzie sa drzwi? Sa na scianie dluzszej, blizej sciany krotszej tej ktora jest vis-à-vis sciany z oknem ? w jakiej odleglosci? Otwieraja sie do wewnatrz pomieszczenia na slepa krotsza sciane? Skrzydlo drzwi ma 80cm?

Jesli tak to chyba mam koncepcje.

[dziadek 1794]

Taki bardzo szybki odręczny szkic.



[mechanik 887]

Pewnie zmieścisz w takiej wielkości pomieszczeniu wszystkie urządzenia i narzędzia ,ale zbiorów to raczej nie wieszaj przy obróbce materiałów,szlifowaniu,polerowaniu,cięciu nie unikniesz kurzu i wiórów ,wiem że można to opanować ale chyba nie chcesz być skazany na ciągłe sprzątanie i odkurzanie zegarów.Mam identycznej wielkości pomieszczenie które wykorzystuję na swoje potrzeby i do ekspozycji zbiorów,ale dużo miejsca to to nie jest chyba że bedziesz używał materiałów i elementów wstępnie już gdzieś przygotowanych do dalszej obróbki .Ale co ja się wymądrzam ,pewnie masz już wszystko przemyślane

[Andrzej Wachowicz 208]

Zanim przejde do meritum sprawy, czyli mojej propozycji urzadzenia warsztatu zegarmistrzowskiego "dziadka" pozwole sobie przedstawic i opisac moj skromny, niekompletny warsztat, ktory mimo wad ma swoje zalety, ktore beda baza przy projektowaniu warsztatu "dziadka". Z gory przepraszam za widoczny na zdjeciach balagan. moja zona nie jest zadowolona, ze z mieszkania zrobilem warsztat, ale jest chyba wyrozumiala i pogodzila sie z faktem, ze mezczyzna musi miec swoje "krolestwo" i swoje zabawki.

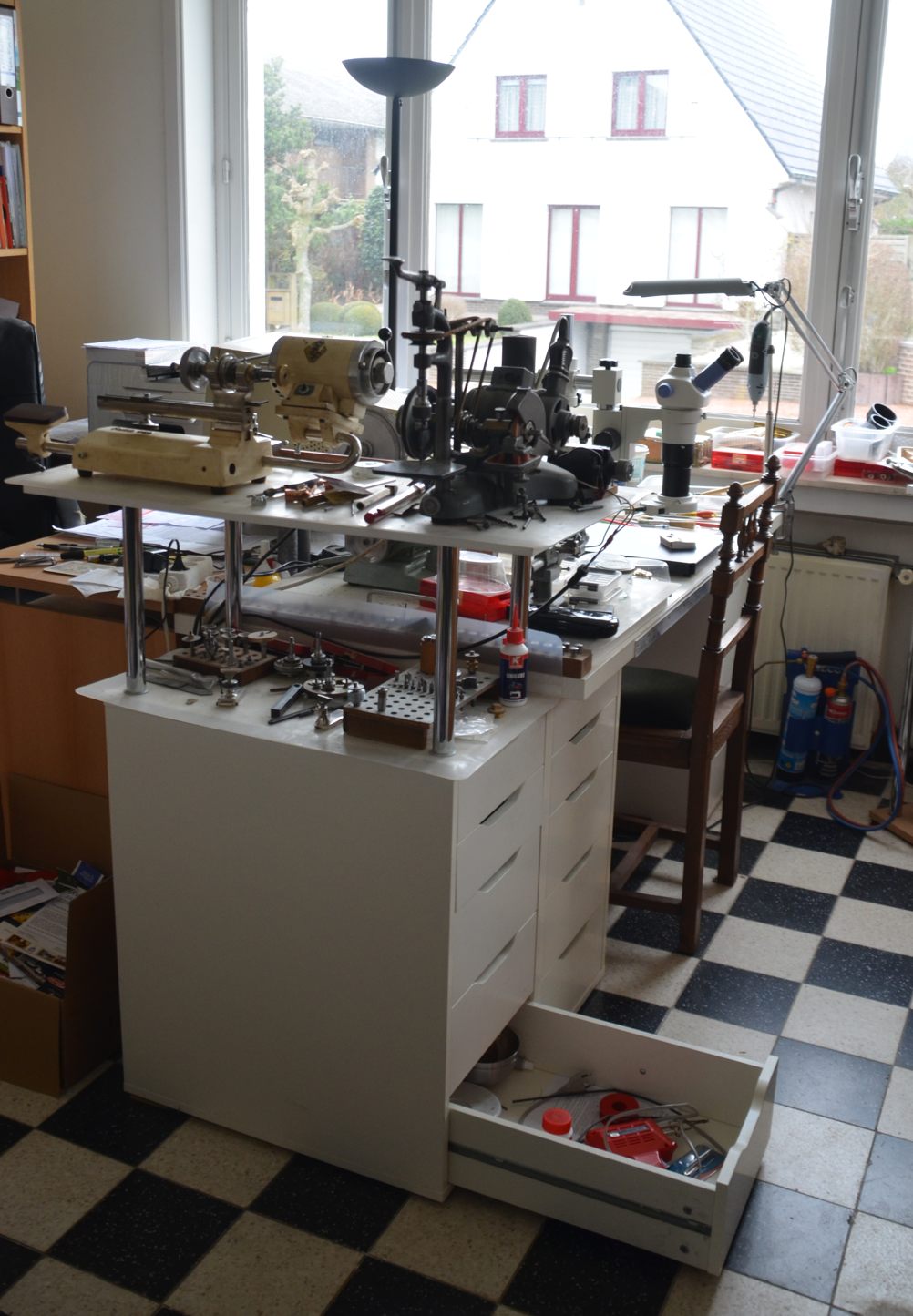

Zdjecie ponizej przedstawia podstawowe moje miejsce pracy.

Przy projektowaniu oparlem sie o wyroby IKEA'i. Blat bialy ma wymiary 150x75=35, nazwa Linnman ref. 202.511.39. Blat ten jest przykrecony od spodu do szafek z szufladami. wybralem szafki piecioszufladowe, nazwa Alex ref. 101.928.24, wymiary sz36xgl58xwys70. Szafki te wyposazylem w nozki wysokosci 1,5cm przykrecone od spodu. Chodzilo mi o to, zeby spod szafek nie lezal bezposrednio na plytkach, aby w przypadku rozlania wody czy innego plynu nie mial z nim kontaktu. wysokosc stolu z blatem wynosi 75cm. Przestrzen ( szerokosc ) na nogi wynosi 70cm. Jest to zupelnie wystarczajace dla nog, krzesla, a takze dla krzesla obrotowego.

Do lewej szafki dokrecona ( bokami ) jest nastepna szafka, ktora stanowi podstawe do przykrecenia poprzez 4 chromowane nogi wsporniki blatu dla malej tokarki zegarmistrzowskiej i wiertarki. Wysokosc tej konstrukcji wynosi 103cm. Jest to stanowisko pracy stojace.

Z przodu blatu glownego dokrecilem katownik aluminiowy usztywniajacy blat. Z lewej dolnej szuflady w szafce wyjmuje ( jesli potrzebuje )  imadlo, dokrecam do blatu i robie co mialem robic w imadle. Na blatach zastosowalem ochrone blatow. Nazywa sie to Projs ( tez IKEA ), grubosc okolo 2 mm. Jest to chyba PE. Jest to moje podstawowe miejsce pracy.

O oswietleniu pisalem tutaj:

http://zegarkiclub.pl/forum/topic/121717-oświetlenie-miejsca-pracy-zegarmistrza-amatora/

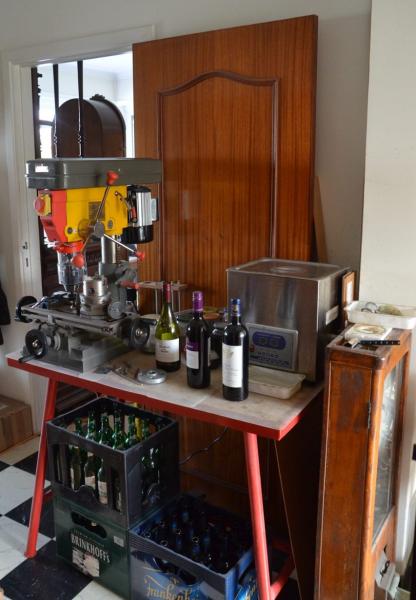

Zdjecie ponizej  przedstawia drugie ciezsze stanowisko pracy. Wymiary blatu 61x108cm wysokosc 84cm.



c.d.n.







[kiniol 2529]

Toczysz na stojąco?

[Andrzej Wachowicz 208]

c.d.

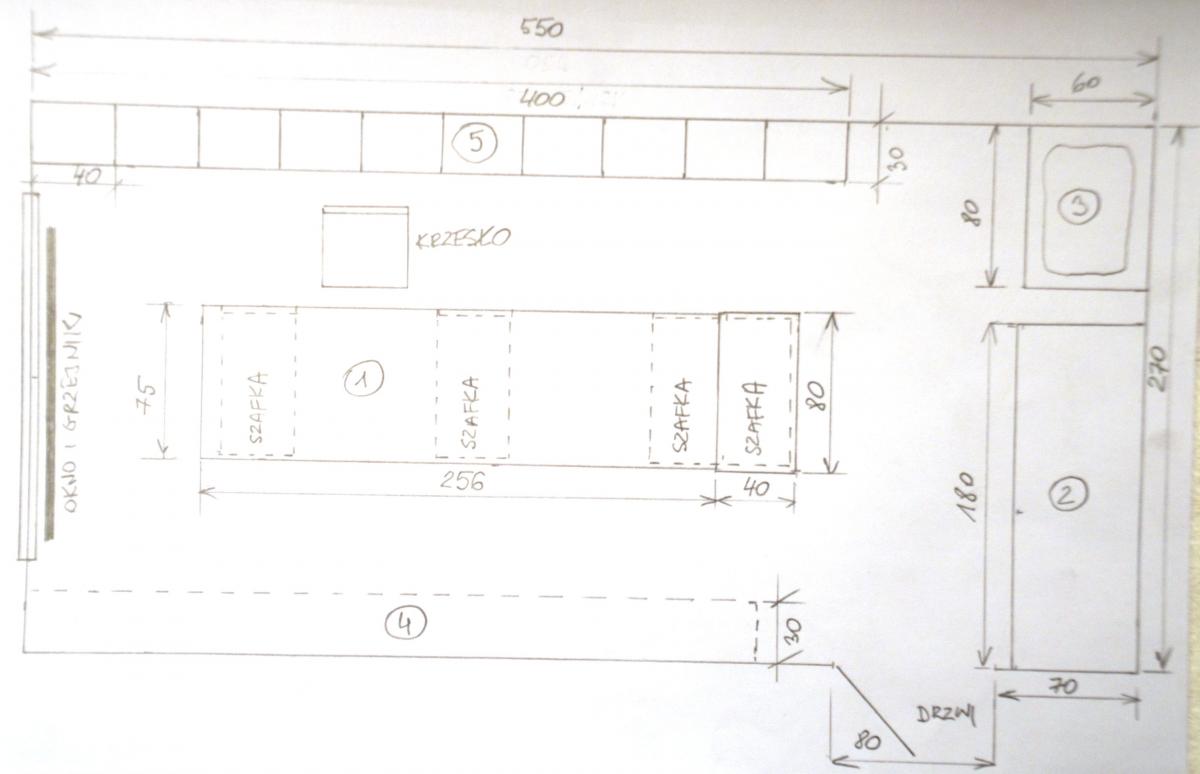

A teraz  chce przejsc do przedstawienia mojej koncepcji warsztatu dla "dziadka". Ponizej zdjecie pogladowe z wymiarami. Widok z gory. Przepraszam za jakosc.



1. Podstawowe miejsce pracy przedluzone w stosunku do mojego o jedna szafke z szufladami i jedno krzeslo. Prosze zauwazyc, ze to stanowisko stanowi wyspe w warsztacie i naokolo jest miejsce na przejscie, dzieki temu wszedzie jest dostep. We wnekach na nogi po drugiej stronie mozna zrobic jakas zabudowe np. polki.

2. Tutaj ciezkie stanowisko pracy, wieksze od mojego i tutaj nie mam jeszcze tak sprecyzowanego rozwiazania jak w stanowisku 1., ale mam do tego stanowiska uwagi i wymagania. Blat MUSI byc solidny i przymocowany katownikami do sciany.  Wysokosc blatu 84cm jest wg mnie optymalna ( stol , ktory widzicie jest wyprodukowany dla firmy hudraulicznej narzedziowej VIRAX ). Mozna by tutaj zastosowac po bokach te same szafki Alex z szufladami tylko zastosowac wyzsze nogi 10cm. Szafki maja glebokosc 69cm, a drzwi sie zaczynaja w odleglosci 70cm od sciany,ale otwieraja sie na zewnatrz, wiec nie ma chyba problemu.Pomiedzy szafkami pod blatem bedzie dobre miejsce na kompresor albo palnik tlenowo-gazowy.

3. Zlewozmywak, duzy jednokomorowy, ale ceramiczny osadzony na szafce z dwoma drzwiczkami. Dobre miejsce na srodki czystosci i chemie.

4. Miejsce ( cala sciana ) zarezerwowana na zegary wiszace i stojace. Mozna w suficie zamontowac szyne i zastosowac przesuwana zaslone, aby chronic zegary przed brudna robota w warsztacie.

5. A tutaj mamy caly "magazynek". Budowa oparta na propozycji Ikea'i , system biblioteczny Billy. Sklada sie on z:

a) 10 kolumn bialych sz40xgl28xwys202cm ref 502.638.38

 w srodku kolumien polki biale ref; 102.652.93. Ilosc i wysokosc pomiedzy polkami dostosowana do potrzeb, w razie cego mozna zmieniac ich polozenie.

c) nadstawki dokrecane do kolumien 40x28x35.

d) drzwi przeszklone do kolumien i nadstawek ref. Oxberg 902.756.17 i 502.756.19



10 kolumn z nadstawkami i masz 4 metrowa sciane zabudowana - magazyn schowek. Przeszklone drzwi i brak szuflad ulatwia szukanie.



Nie jestem w stanie teraz wszystkiego opisac. Duzo gadania.

Mam nadzieje, ze moja propozycja jest dobrym punktem wyjscia do dyskusji nad ostatecznym ksztaltem projektu.

pozdrawiam

[Andrzej Wachowicz 208]

@kiniol

Tak

[dziadek 1794]

Kol. Andrzeju, bardzo dziękuję za propozycję i powiem Ci że trochę mi tą swoją propozycją namieszałeś w głowie.

Bardzo mi się podoba wyspa, szczerze mówiąc, nie brałem takiego rozwiązania pod uwagę.

Przy tej koncepcji mam tylko pewną obawę, czy to pomieszczenie Twoim zdaniem nie jest zbyt wąskie przy założeniu, że na bocznych ścianach postawimy dość płytkie szafki i nad nimi powiesimy zegary, ten pomysł też mi się podoba, zwłaszcza że ściany są w części wyłożone płytkami i można na nich ładnie wyeksponować zegary.

Ogólnie koncepcja z wyspą jest super, ale napiszę Ci co ja bym chciał  żeby w tym pomieszczeniu się zmieściło.

1. Chciałbym mieć blat do pracy przy oknie, tak żeby podstawowo siedzieć i pracować twarzą zwróconą do okna, to daje mi bardzo dobre doświetlenie stanowiska pracy naturalnym światłem.

2. Chciałbym w tym pomieszczeniu zmieścić kilka maszyn stojących na własnych blatach. I tak:

- Mam starą grawerkę na której po przerobieniu (właśnie kończę tą przeróbkę) chciałbym frezować mosiężne płyty mostki itd. Tą maszynkę będę obsługiwał na stojąco, więc muszę ją mieć zamocowaną na odpowiedniej wysokości.

- Będę miał średniej wielkości tokarkę (jeszcze takiej nie kupiłem) którą też chcę mieć na odpowiedniej wysokości do pracy na stojąco.

- Mam wyrzynarkę ramową i ją w razie potrzeb będę stawiał na blat roboczy. Tą maszynę chcę obsługiwać na siedząco.

- Mam wiertarkę zegarmistrzowską stołową którą chcę postawić na stałe na podstawowym blacie roboczym, też do obsługi na siedząco.

- Mam kilka tokarek zegarmistrzowskich z których przynajmniej dwie chciałbym postawić też na stałe na blacie roboczym, reszta będzie stała w szafce i będzie wyjmowana w razie potrzeb.

- Chcę mieć stanowisko polerskie z pochłaniaczem które będzie mobilne (na kółkach), czyli w razie potrzeb wyjeżdżamy z nim przed dom.

- Chcę mieć stanowisko do obróbki chemicznej usadowione przy samym zlewozmywaku odgrodzone szkłem. Myślałem o zastosowaniu jednokomorowego zlewozmywaka z dużą osączarką wykonanego ze stali nierdzewnej. I tu pytanie, napisałeś że zlewozmywak powinien być ceramiczny, dlaczego?

- Chcę postawić jeszcze na własnym blacie małą szlifierkę do płaszczyzn i dwie małe zwykłe szlifierki.

- Chcę postawić na podstawowym blacie frezarkę do frezowania kół zębatych, do obsługi siedząco-stojącej.

- Chcę postawić również na podstawowym blacie na stałe frezarkę zegarmistrzowską, do obsługi na siedząco.

- Chcę na kawałku któregoś z blatów zrobić miejsce do obróbki cieplnej. Mam już gotowy kawałek granitu o wymiarach 60cm x 70cm.

- Gdzieś między blatami lub na ścianie musi się zmieścić stojak do ustawiania mechanizmów.

- Musi gdzieś się zmieścić laptop, literatura zegarmistrzowska i różne poradniki.

- Gdzieś muszą się zmieścić dwie wysokie i mocno przeszkolone szafki na narzędzia i przyrządy.

No to chyba na razie wszystko.

Reszta może być schowana w szafkach i wyjmowana w razie potrzeb,

[Andrzej Wachowicz 208]

1. Dziekuje za odpowiedz.

2. Masz duzo maszyn i narzedzi - nie spodziewalem sie tego - ale to dobrze.

3. Po przeczytaniu mam bol glowy - pierwsze wrazenie - na to wszystko za male pomieszczenie.

4. Potrzebuje czasu, aby to przemyslec, ale do tego potrzebuje wykazu maszyn i urzadzen w nastepujacej formie np. sredniej wielkosci tokarka - praca stojaca- miesci sie w prostopadloscianie o wymiarach szerokosc x glebokosc x wysokosc itd

5. Tu jest latwo - zaproponowalem zlewozmywak ceramiczny bo jest odporny na kazda chemie, inox - nie.

I to by bylo na razie wszystko

pozdrawiam



P.S. Opisz mi sytuacje pod oknem: wysokosc parapetu, okno dwuskrzydlowe? Jaki grzejnik?
