c.d.



Czekajac na kolege @Tempus Fugit chce przedstawic kolegom jak rozwiazalem problem niedopasowania sanek tokarki Leinen Reform do suportu krzyzowego od tokarki Boley ww. posty #5,6,11,12. Otoz po prostu udalo mi sie kupic oryginalny suport krzyzowy od takarki Leinen Reform.

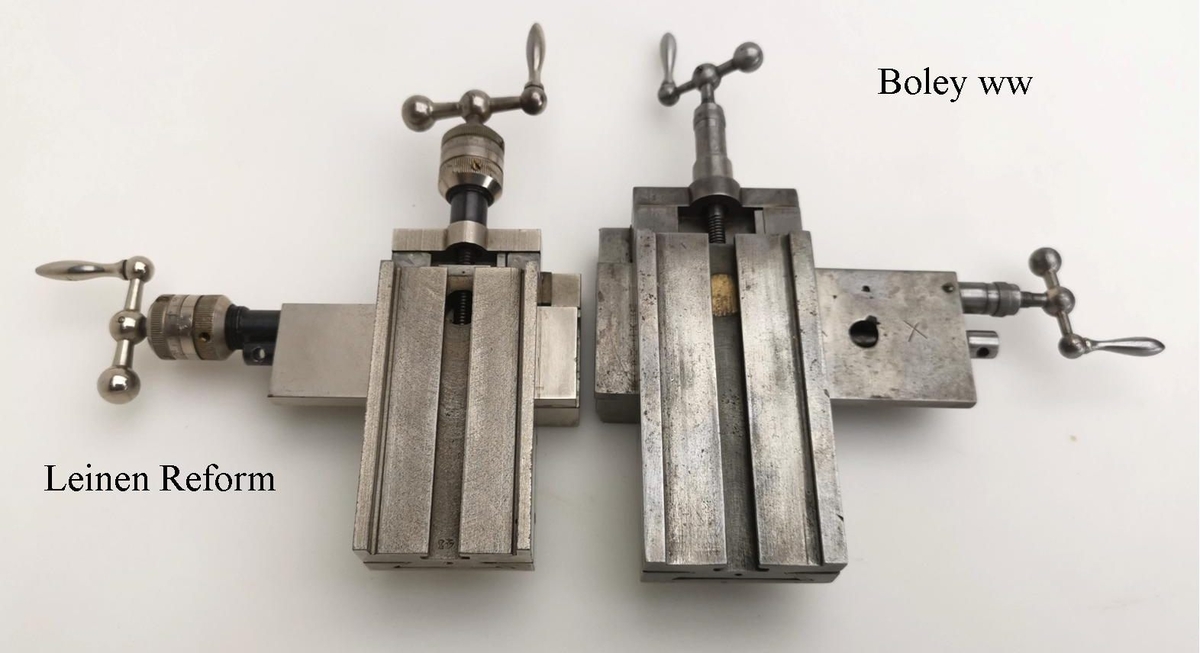

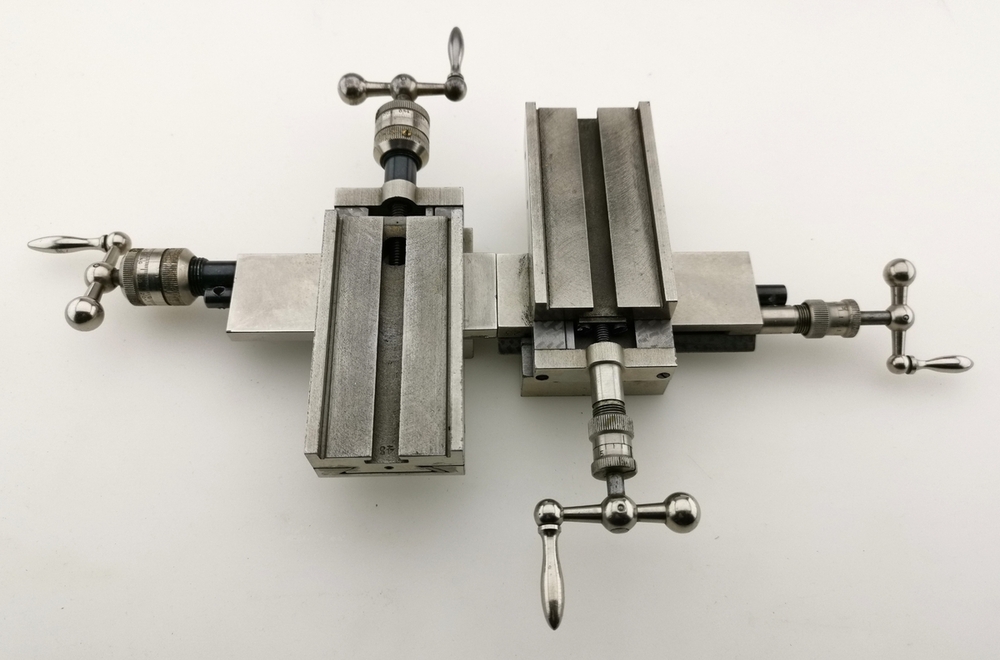

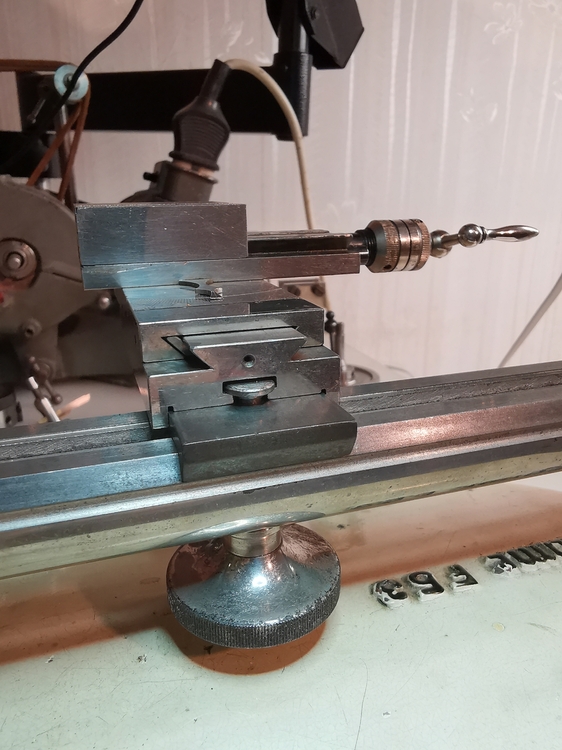

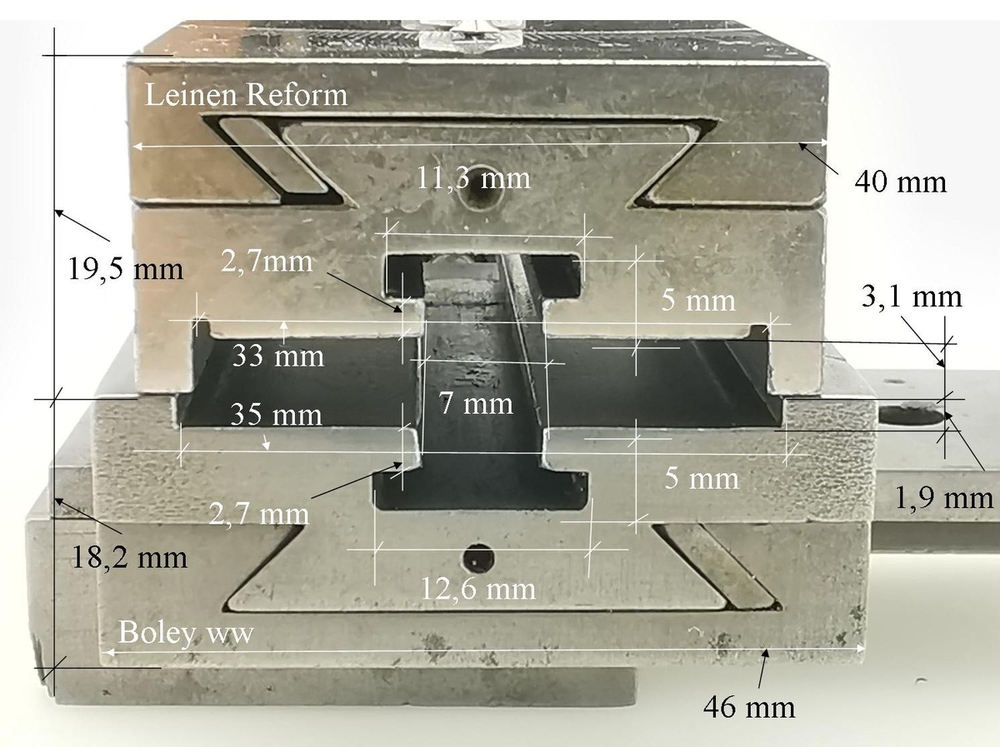

A teraz MinMax popatrzcie















Wnioski:

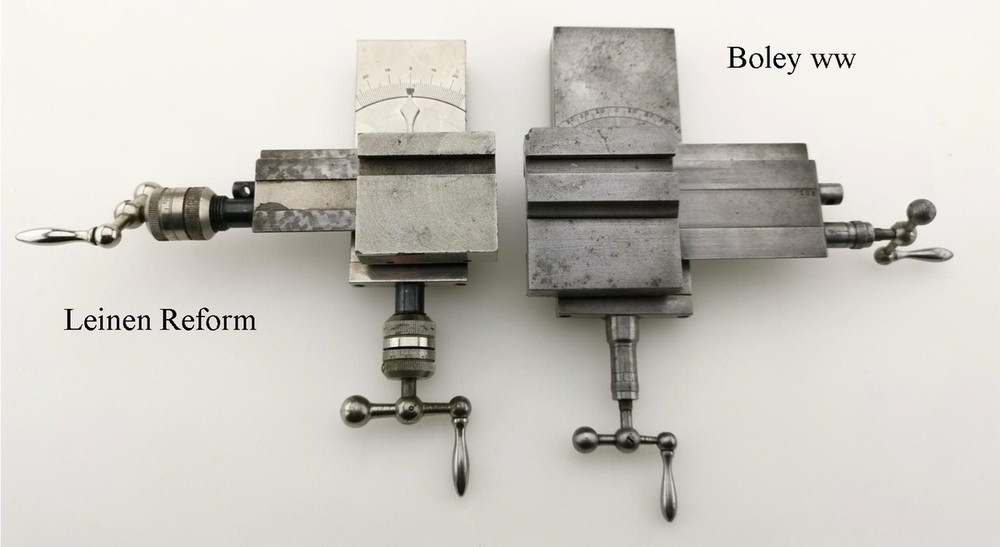

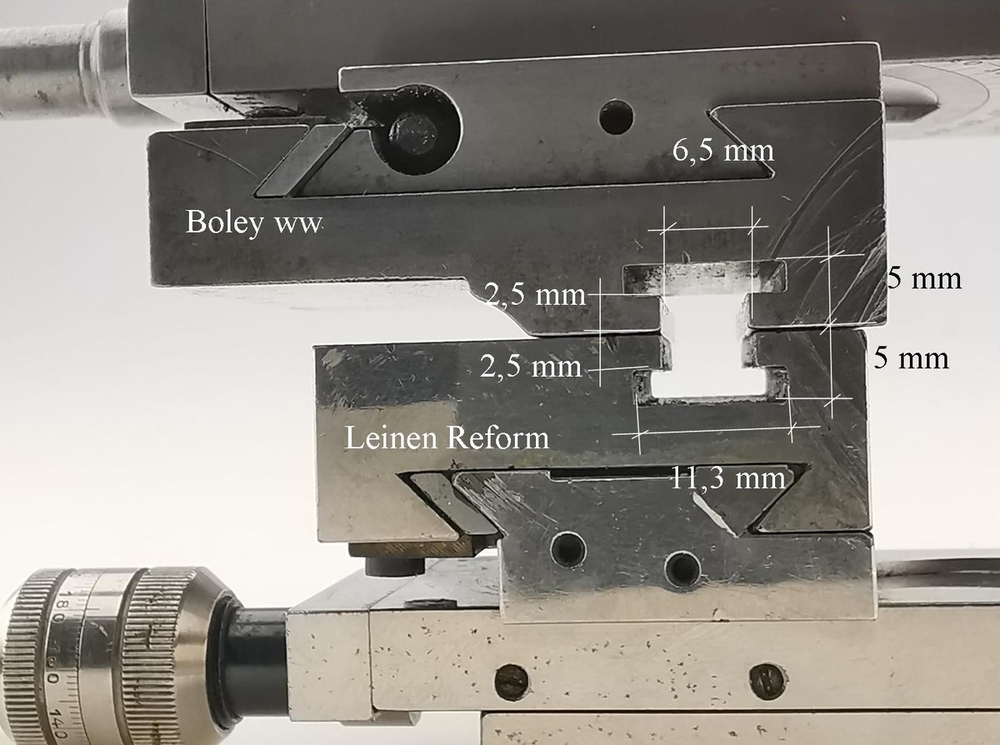

1. Suport krzyzowy od tokarki Boley ww mozna przystosowac do tokarki Leinen Reform. Roznice pomiedzy 35 mm a 33 mm tak jak omawialismy w postach #5,6,11,12 mozna usunac poprzez zastosowanie listewek 1 mm po obu stronach suportu.

W druga strone tzn. suportu Leinen Reform nie mozna przystosowac do tokarki Boley ww.

2. Co wazne obie prowadnice ( T )  do imaka na noze sa takie same, a wiec nie ma problemu z wymiennoscia imakow.

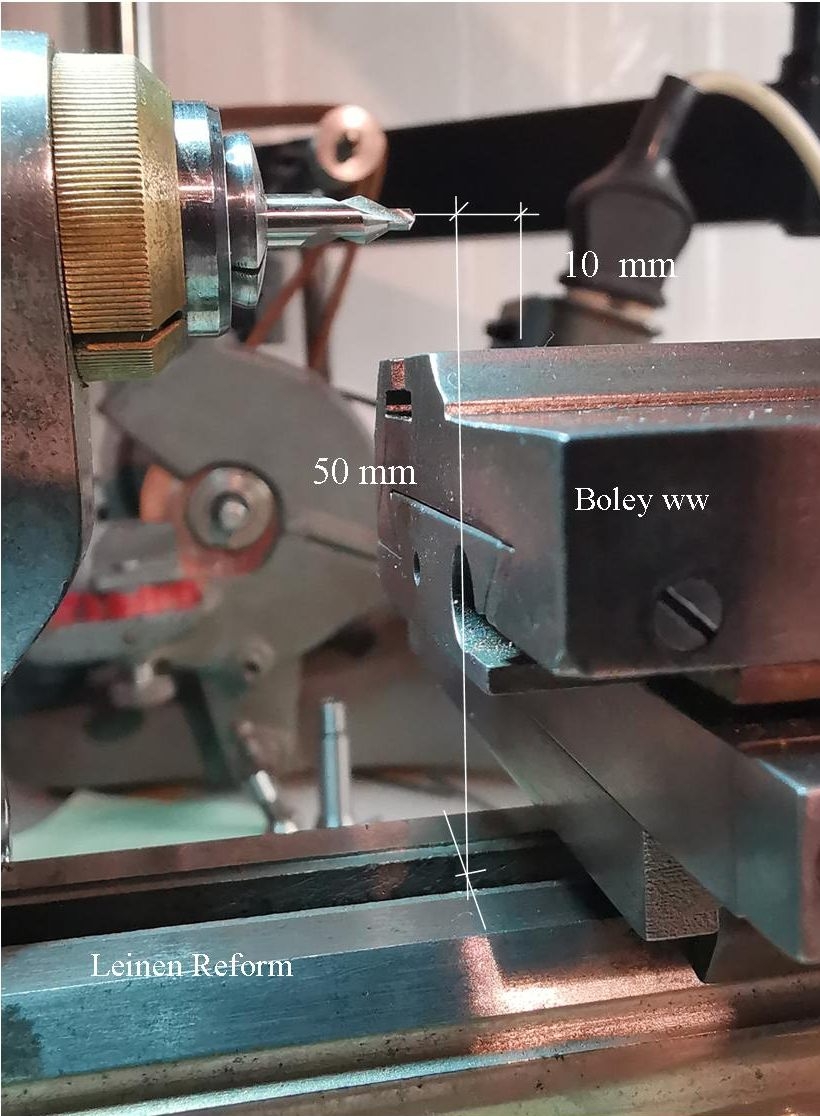

3. Wysokosc osi wrzeciona nad lozem ( 50 mm ) i nad stolikiem do imaka do nozy ( 10 mm ) jest taka sama czyli mamy tutaj wymiennosc.



c.d.n.



pozdrawiam



Edytowane 9 Grudnia 2024 przez Andrzej Wachowicz

[Andrzej Wachowicz 292]

c.d.

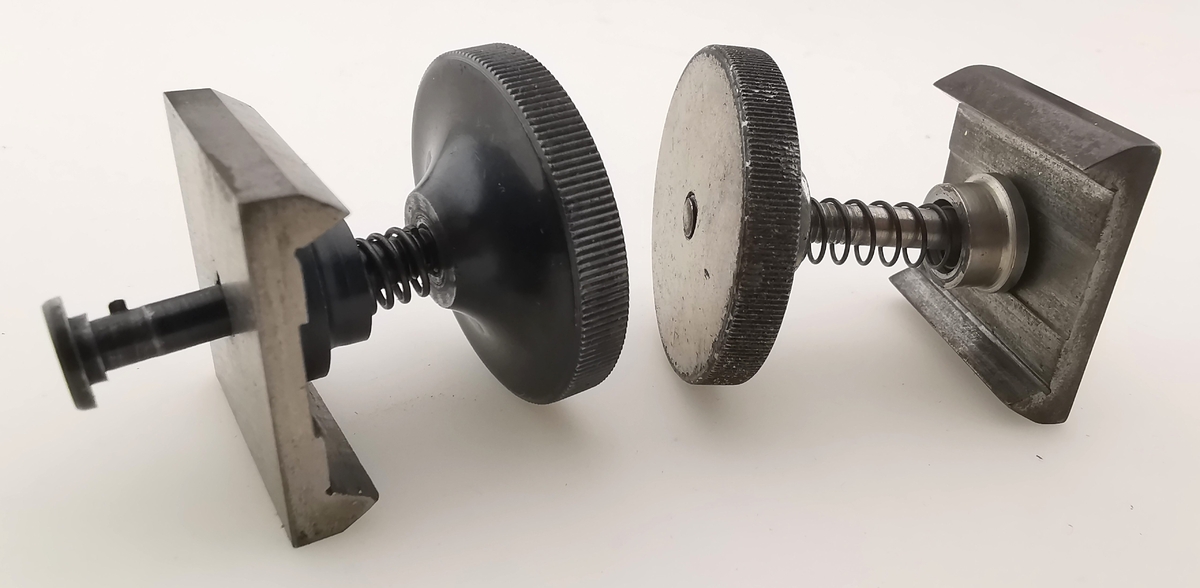

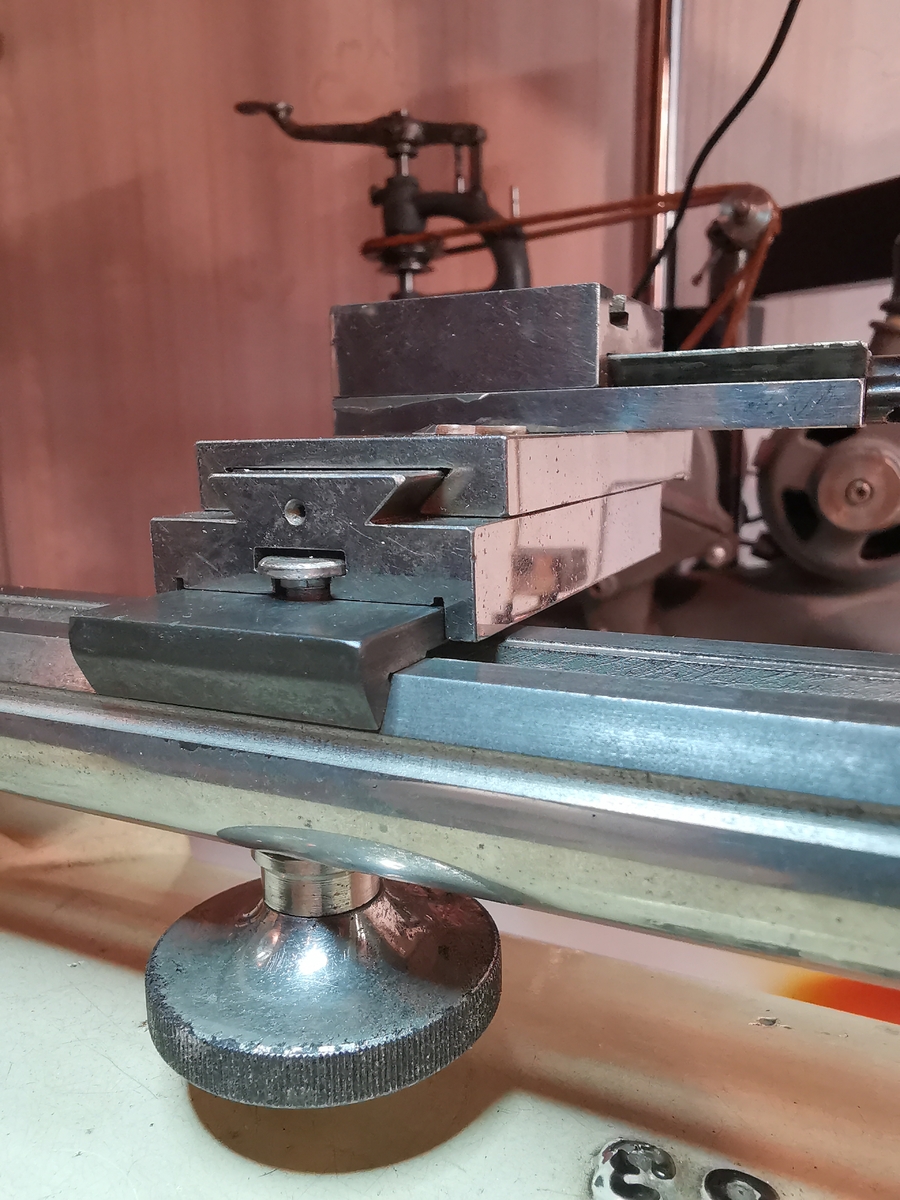

No i gwoli uzupelnienia postu powyzej: SANKI !

Element laczacy suport krzyzowy z lozem.

popatrzcie









c.d.n.





pozdrawiam



[Andrzej Wachowicz 292]

c.d.



Chce wrocic do postu #97,98 strona 4, w ktorym opisywalem jak zrobilem pret sciagajacy do tulejek IV konfiguracji.

A dlatego chce wrocic bo denerwowalem sie ciagle, ze nie zrobilem na mosieznej glowicy sciagacza moletu, ale poniewaz nie wiedzialem jak zrobic taki molet postanowilem zrobic go poprzez frezowanie. Polaczylem frezarke Proxxon MF70 z tokarka Leinen Reform.

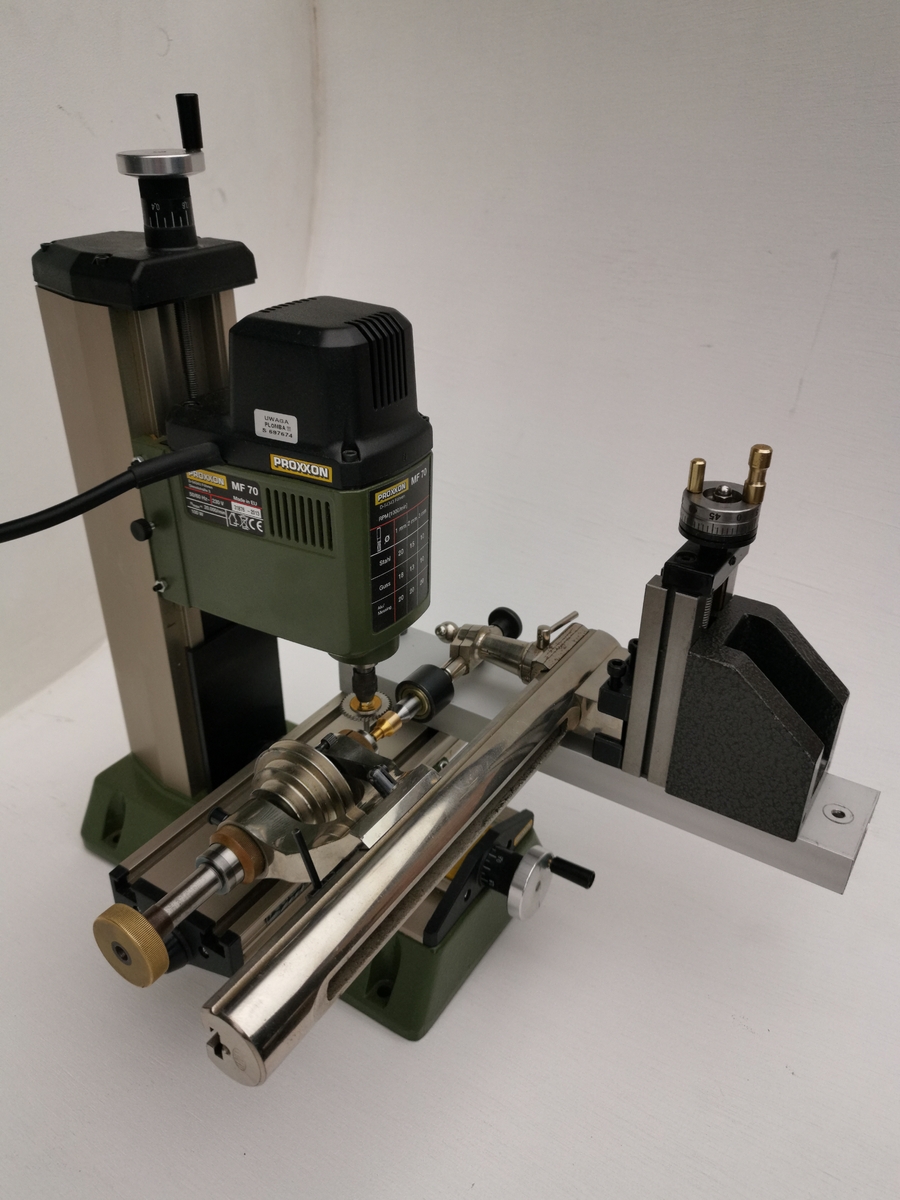

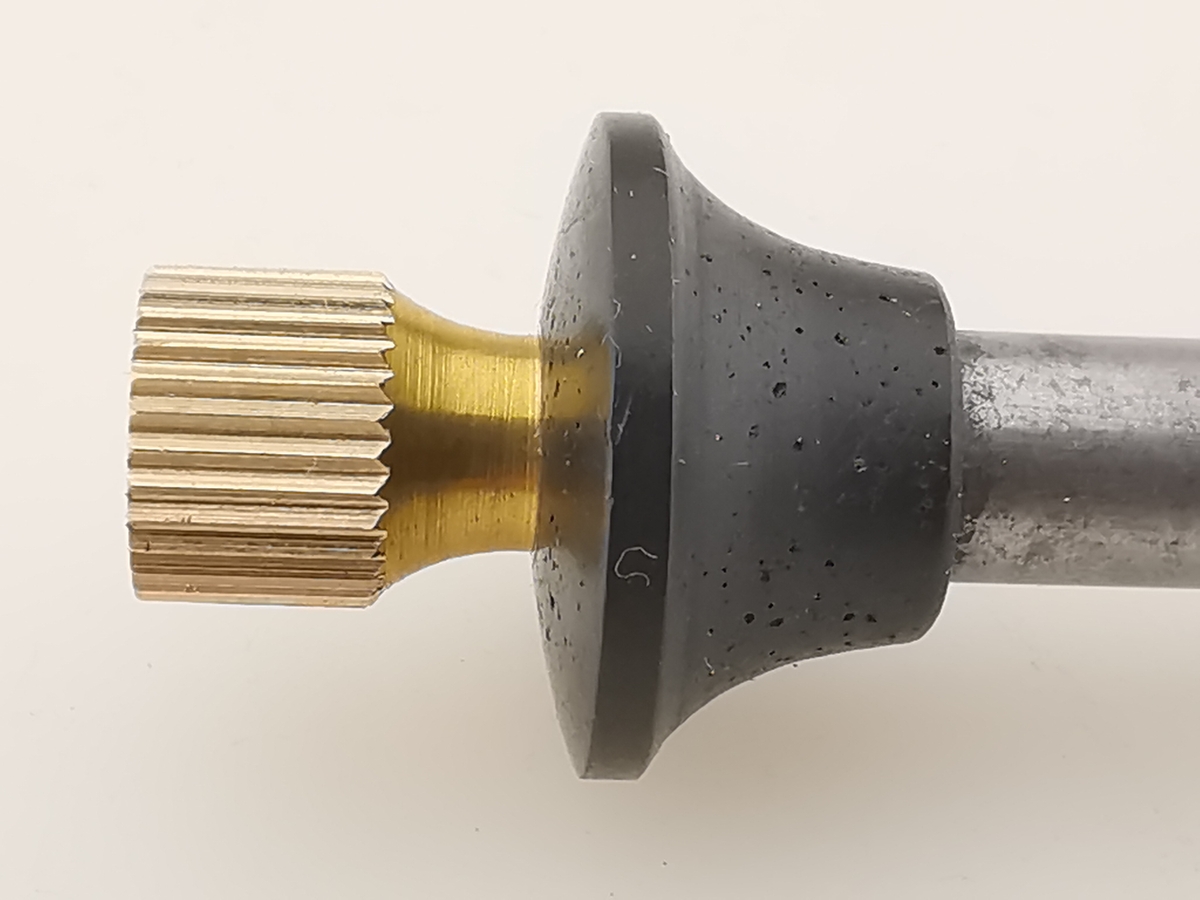

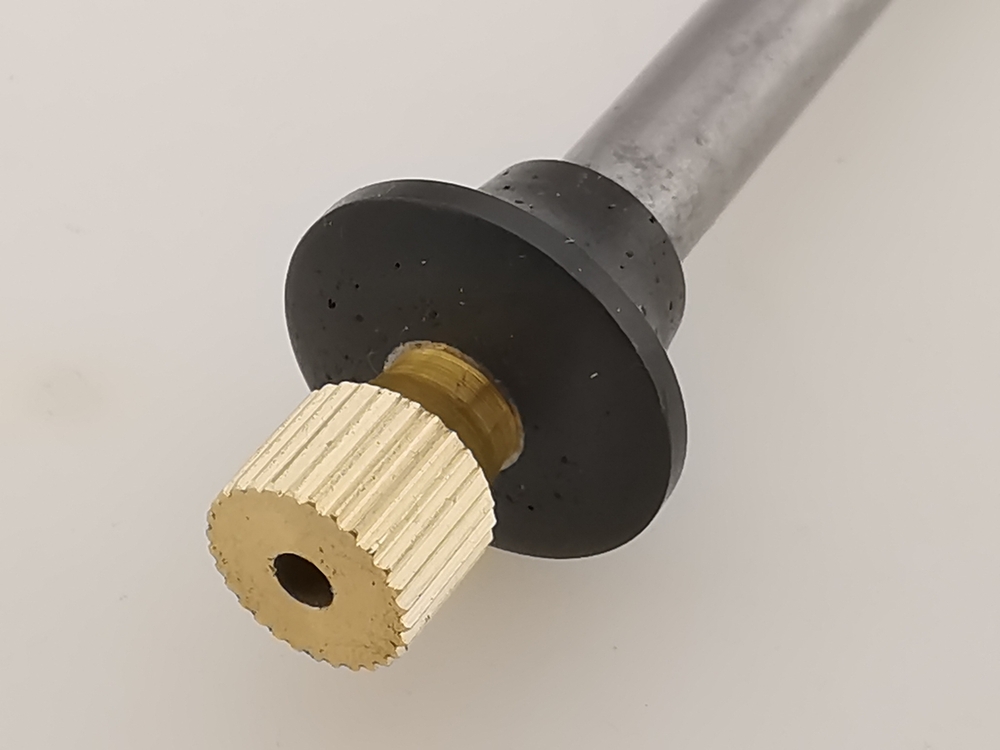

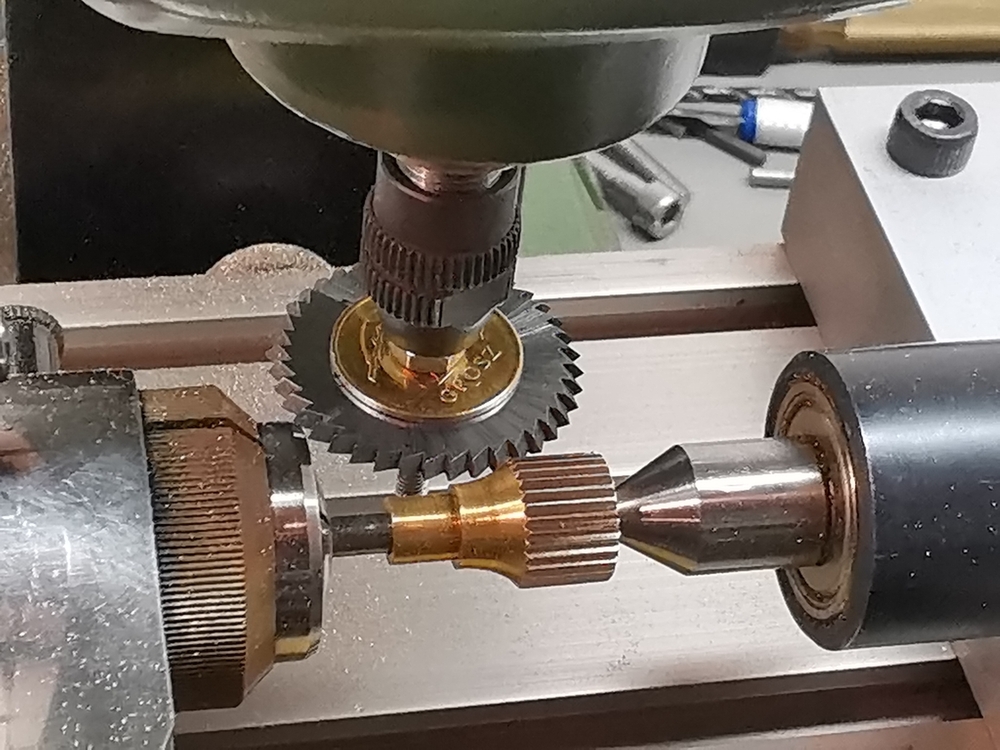

Konstrukcja ta wyglada jak ponizej na zdjeciach. Efekt mojej pracy takze jest widoczny.









Zastanawialem sie czy zakolkowac otwor w glowce i czy potem tej powierzchni nie przetoczyc na lekko polokragla, ale zdecydowalem, ze zostawie jak jest.

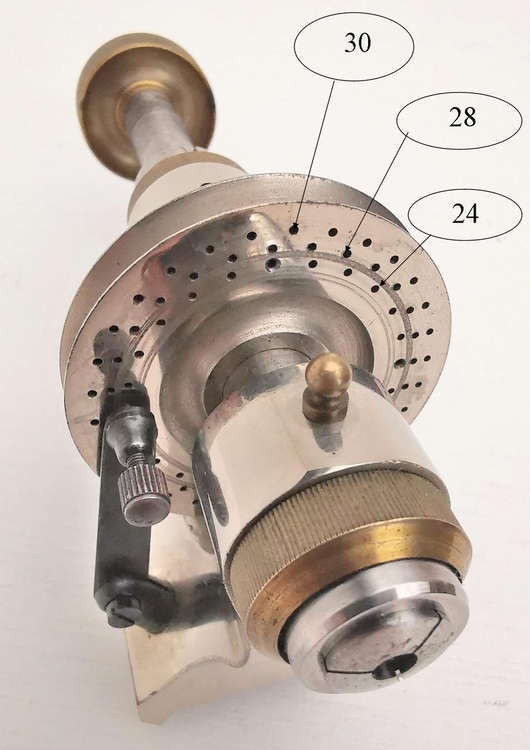

Kazdy rowek jest wyfrezowany co 12°  ( 360°/30=12° ). Wynika to z faktu, ze uzylem podzielnicy wrzeciennika tokarki. Patrz ponizej





c.d.n.



pozdrawiam







[Andrzej Wachowicz 292]

c.d.

No i mam problem - za malo wiem.

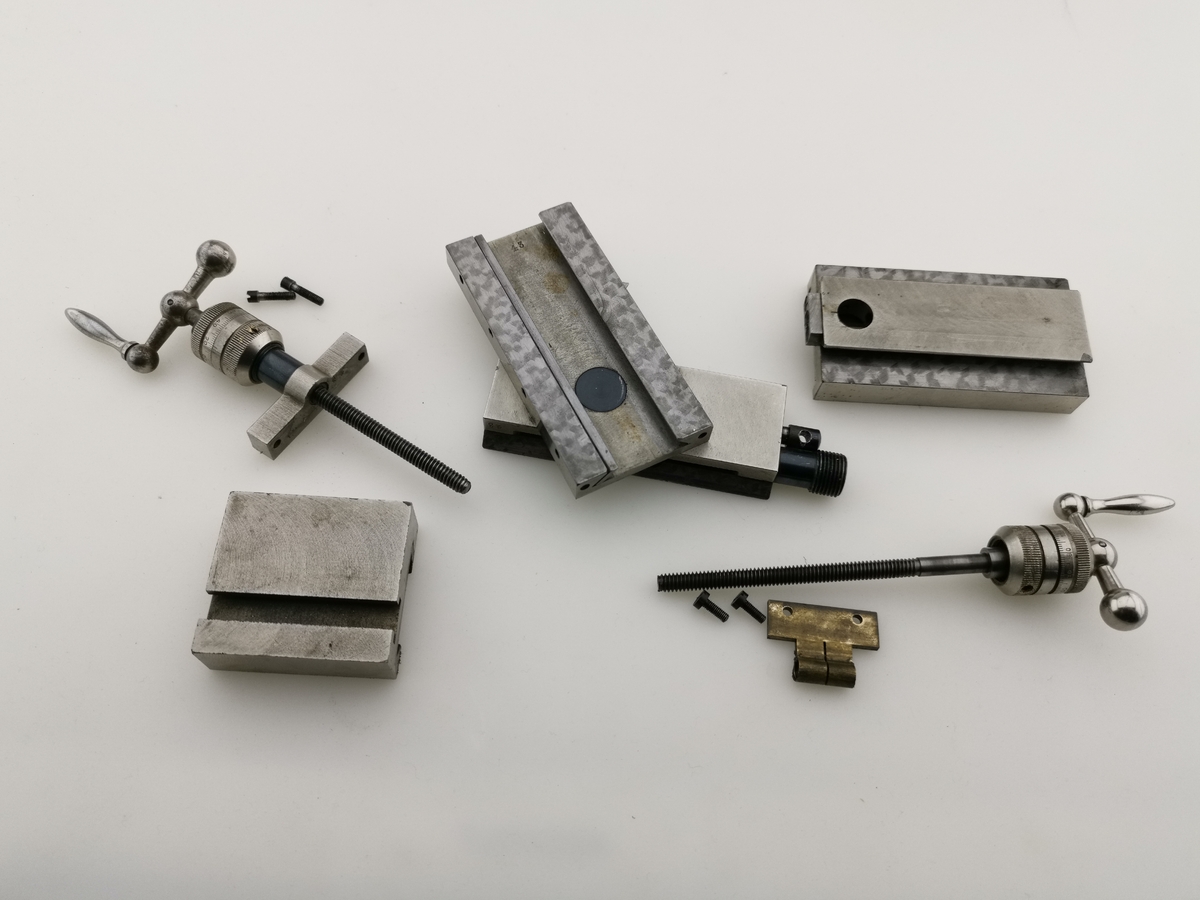

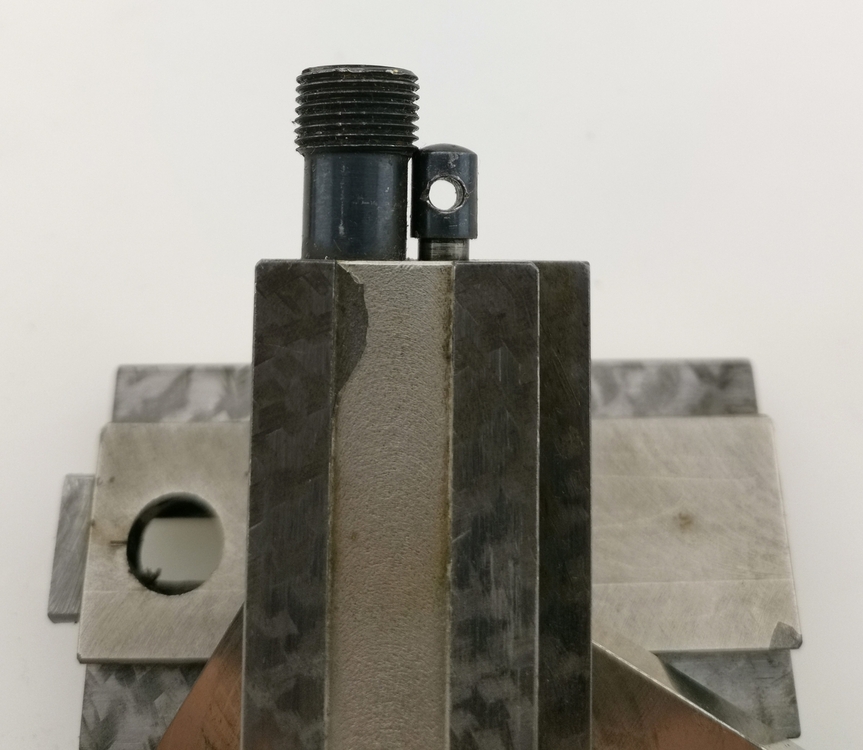

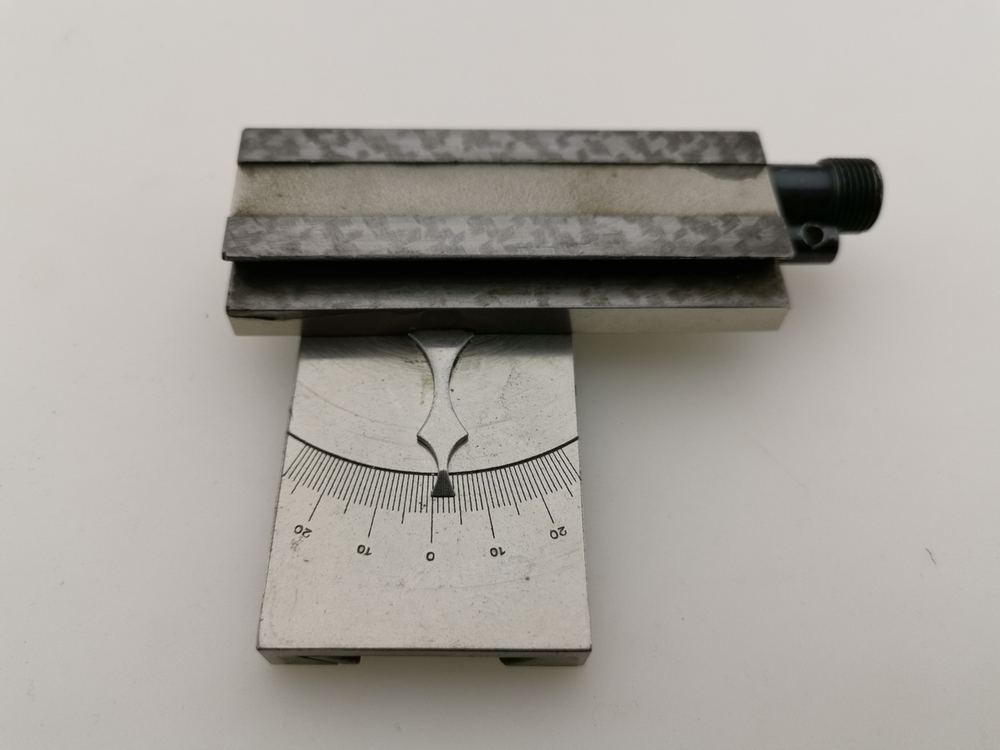

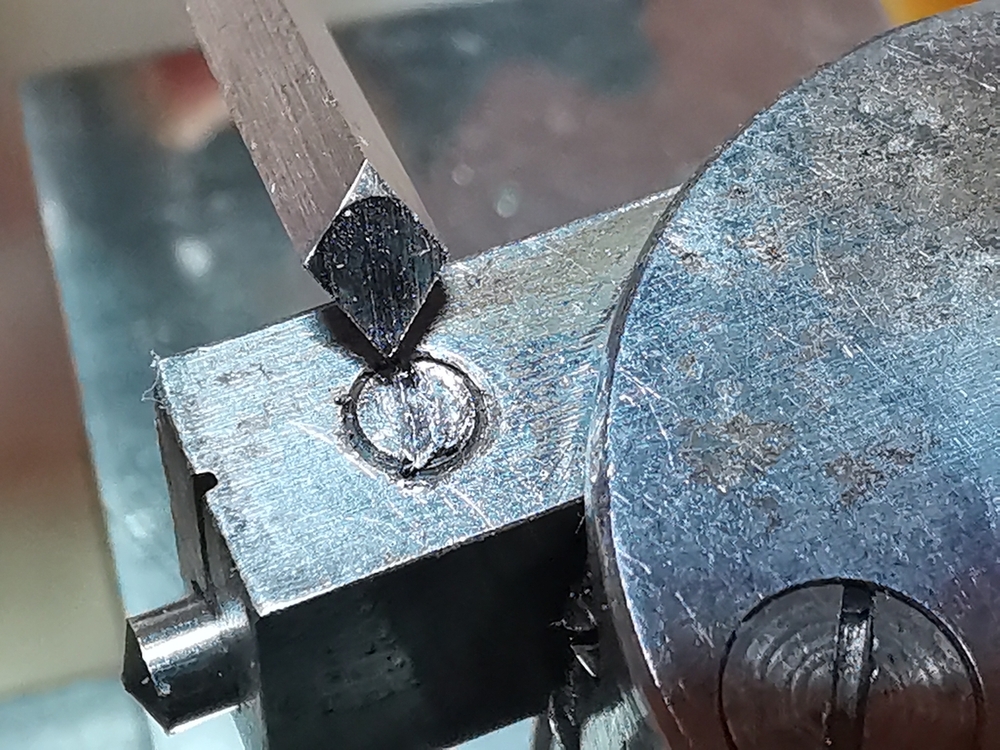

Moze koledzy mi pomoga ! Zaczalem rozbierac suport krzyzowy, a to dlatego, ze kata pomiedzy sankami dolnymi i gornymi nie moglem dostatecznie zablokowac. Sie ruszalo!

Jakos mi szlo,

Popatrzcie



ale w pewnym ostatnim momencie najwazniejszym stanelo







Jak te czesci powyzej rozlaczyc?



c.d.n.



pozdrawiam



[graver 425]

Andrzeju tak na szybko naszkicowałem jak według mnie należy rozebrać te części, albo jeden trzpień tak trzyma albo ten grubszy należy wykręcić lub wybić? Ale może się mylę,

Edytowane 20 Stycznia przez graver

[Andrzej Wachowicz 292]

c.d.

@graver, dziekuje za sugestie, ale boje sie, ze uszkodze suport jak cos zrobie nie tak.

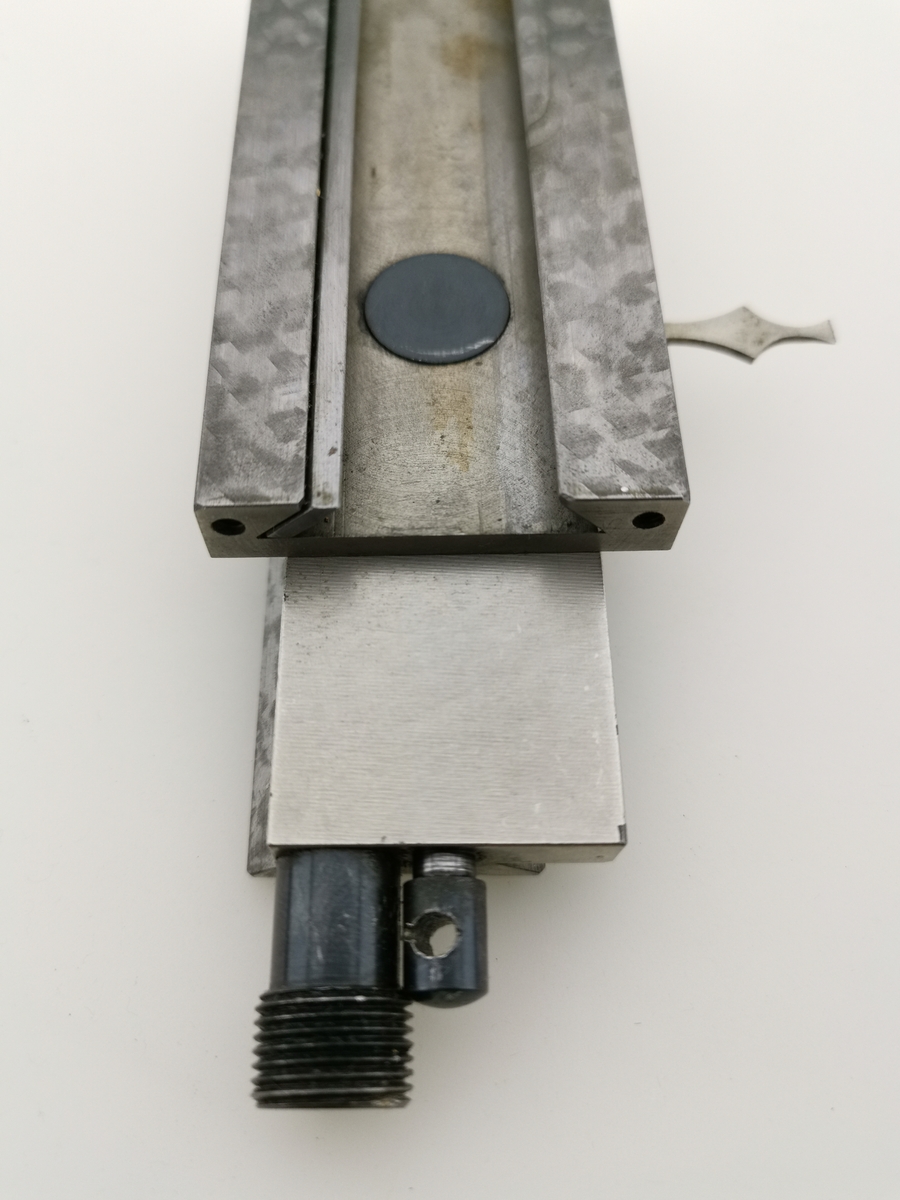

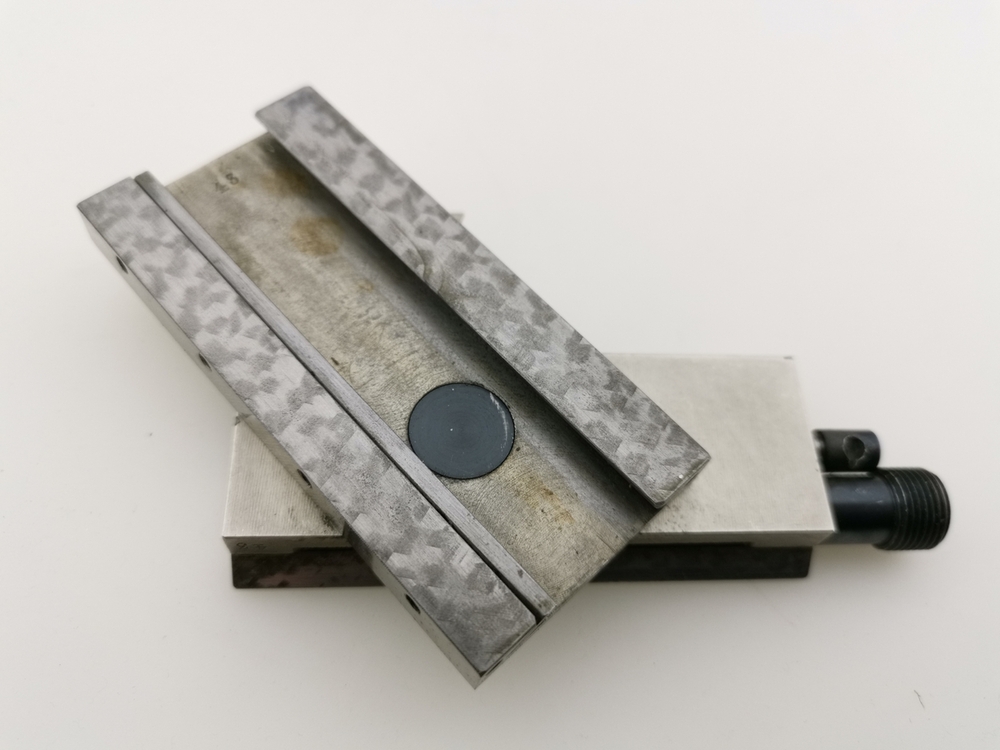

Popatrzcie jeszcze raz na ponizsze zdjecia



























Wynika z nich, ze trzeba ten cienki dlugi trzpien wyjac ( wysunac ) wzdluz jego osi. Problem jest taki, ze przesuwa sie on okolo 3 mm a potem haczy o gwint sasiada - tego duzego obok, ktory jest chyba wkrecony, ale dlaczego nie ma miejsca na klucz do jego odkrecenia? Probowalem go odkrecic bardzo delikatnie, ale boje sie, ze gwint zepsuje albo cos ulamie, zegne jednym slowem nie chce tego uszkodzic.



c.d.n.



pozdrawiam



[Szpindlakfan 621]

Mi udało się te elementy rozebrać, trzeba wyjąć ten wałek z otworem, choć u mnie nie było problemu z blokującym go innym elementem.

W mojej tokarce tuleje w których pracują śruby pociągowe (czy jak to nazwać) są mosiężne i chyba są na wcisk.

Możesz spróbować wyjąć tą większą tuleję która blokuje ten trzpień, albo przyszlifować w odpowiednim miejscu ten łeb z otworem, tak żeby ten element minął się koło gwintu.

Jeśli się o dużo nie rozchodzi, można też przyszlifować lekko ten gwint.

Poniżej rysunek jak to mniej-więcej wygląda.



Edytowane 21 Stycznia przez Szpindlakfan

[Andrzej Wachowicz 292]

c.d.

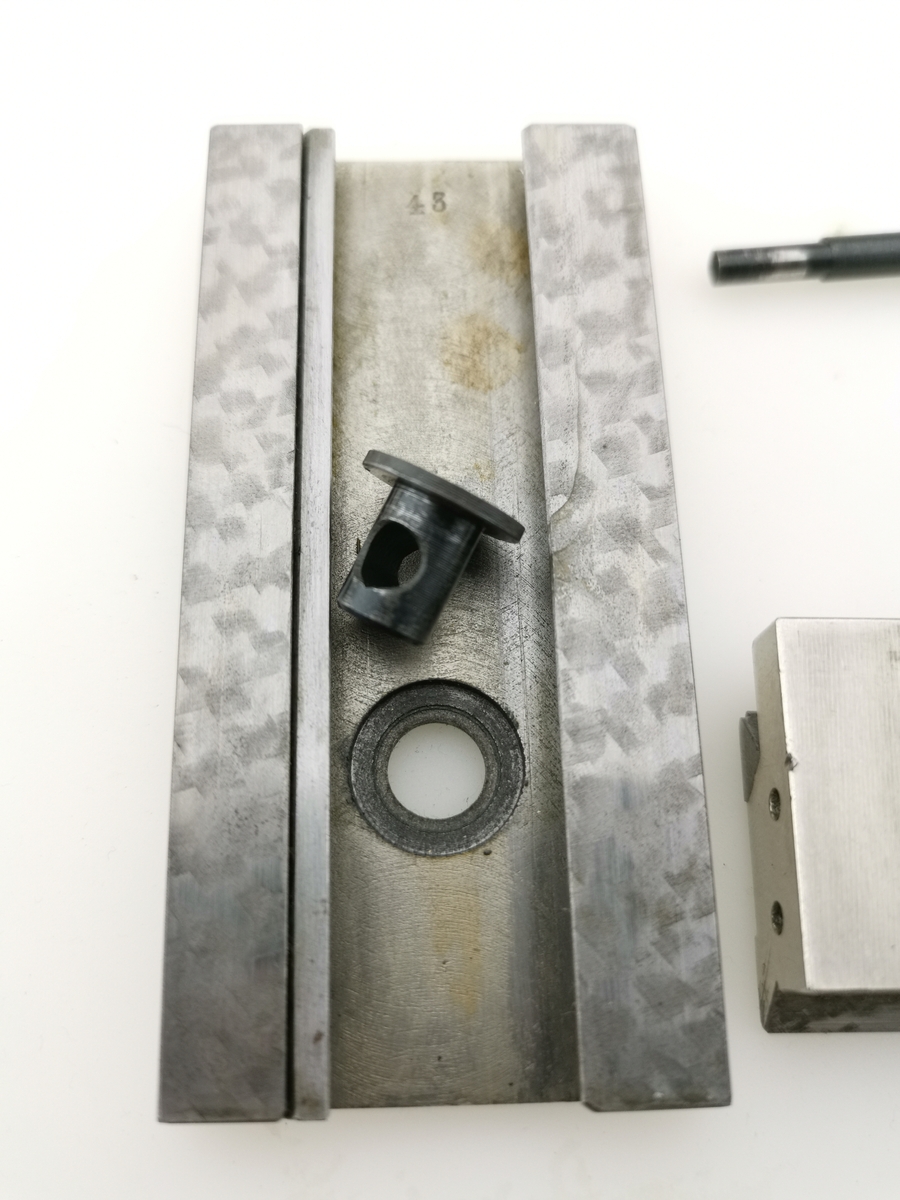

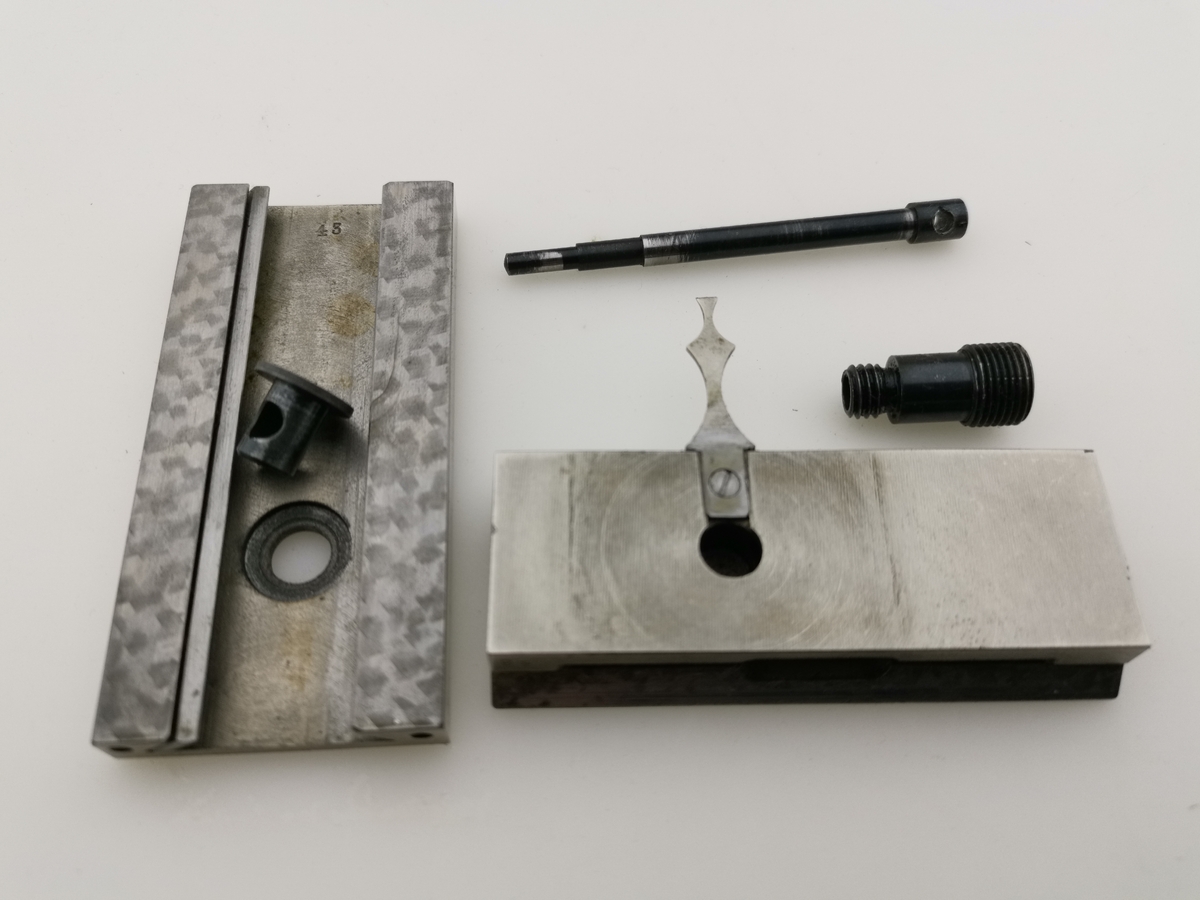

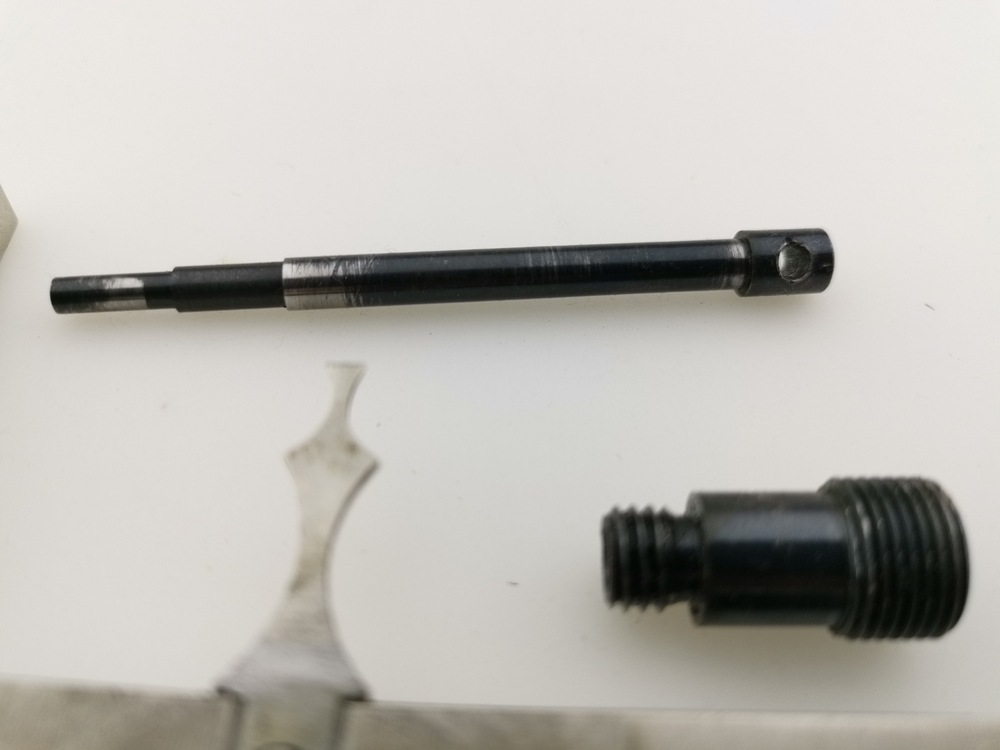

Panowie! Sukces! Udalo sie!

Uzylem kombinerek tej srodkowej lukowatej czesci z zebami i poprzez twarda gume mocno sciskajac dalem rade odkrecic.

Popatrzcie





























Ten grzybek z otworem w trzpieniu przekrecilem o 180° , przekrecilem trzpien blokujacy i jest dobrze.



@Szpindlakfan

Twoje propozycje mialy sens, nie pomyslalem o nich nawet. dziekuje.



pozdrawiam



c.d.n.

[Szpindlakfan 621]

Nawet lepiej, że udało się to bezinwazyjnie rozebrać. W mojej tokareczce ta tuleja jest wprasowana, więc cięzko byłoby to wyjąć bez uszkodzeń, tu widocznie celowo zrobili ten element wykręcany.

[Andrzej Wachowicz 292]

No wlasnie. Konstrukcja tokarki Leinen Reform jest przemyslana. Zobaczymy na ile ja skompletuje.

A Ty jaka masz?



pozdrawiam

[Szpindlakfan 621]

Taką jak na tym filmie, zestaw akcesoriów trochę inny.



[Andrzej Wachowicz 292]

@Szpindlakfan

Pierwszy raz o takiej tokarce slysze i widze.

Masz ja dobrze skompletowana czy nie bardzo?



pozdrawiam

[Andrzej Wachowicz 292]

c.d.

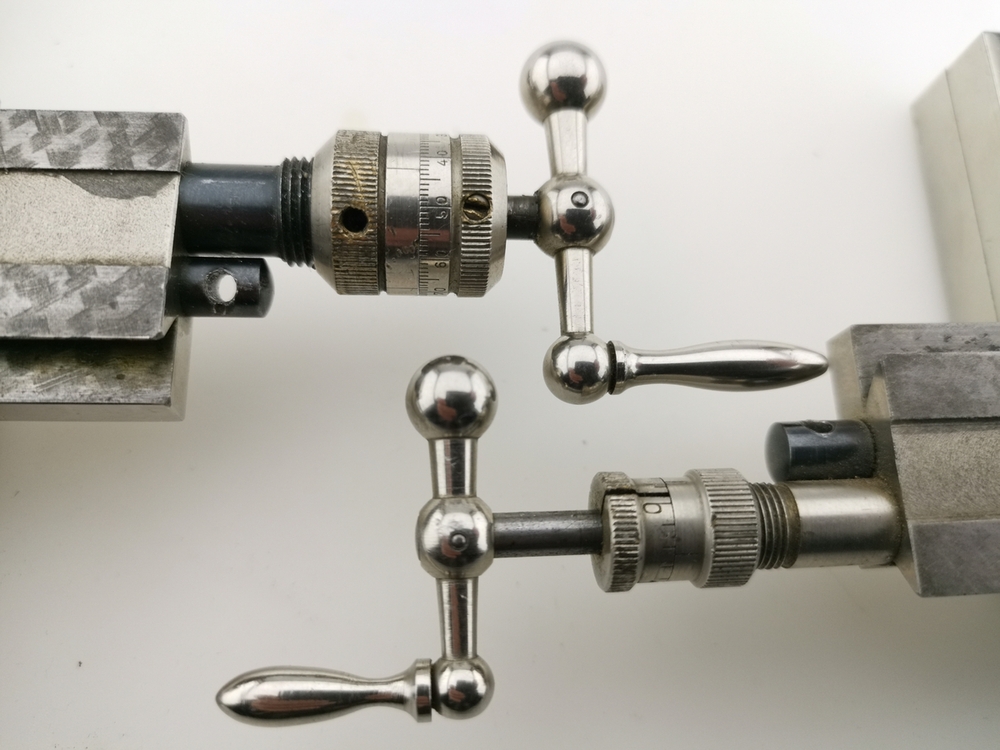

Gwoli uzupelnienia opisu suportow Reform.

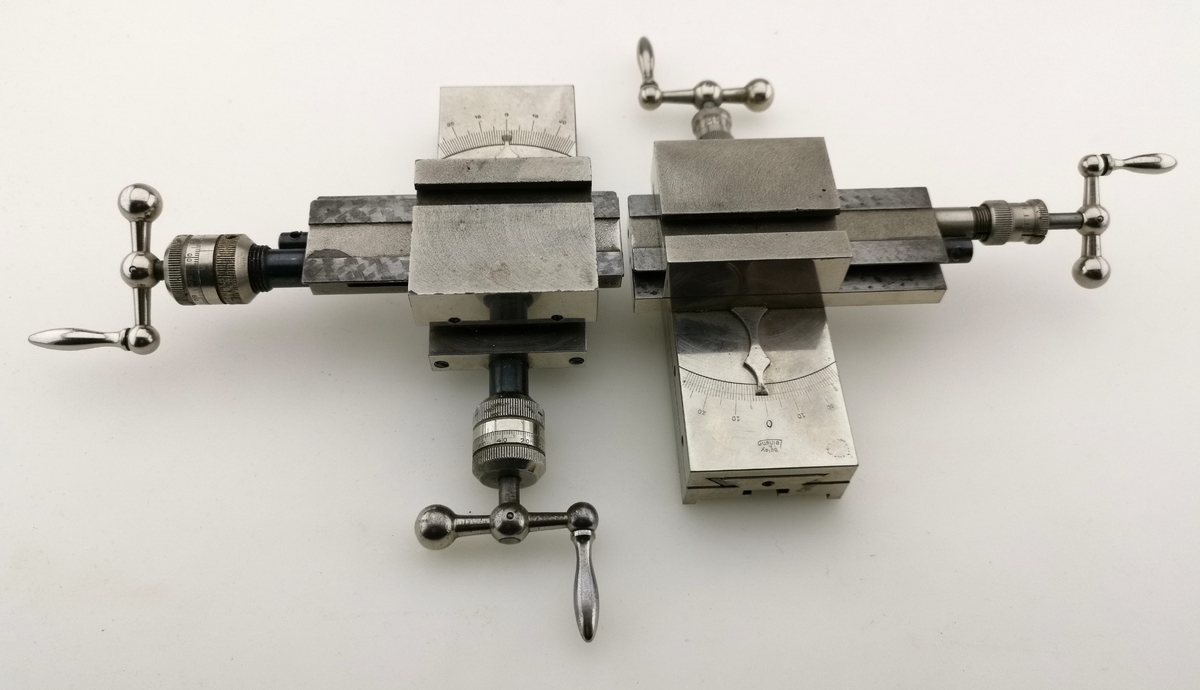

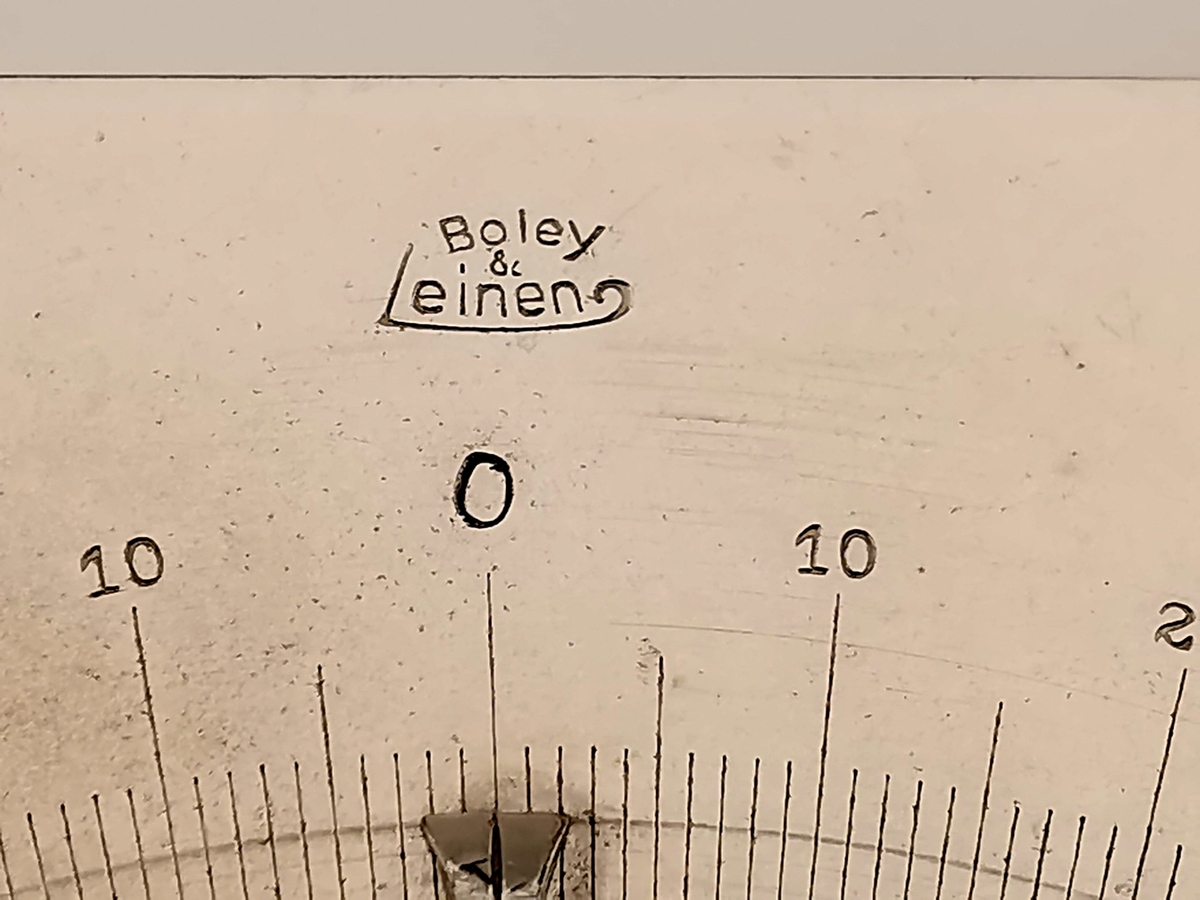

Ponizej na zdjeciach:  suport niesygnowany wczesniejszy do tokarki Leinen Reform oraz suport sygnowany Boley Leinen Reform pozniejszy do tokarki Boley Leinen Reform.

Generalnie wszystkie wazne wymiary sa takie same bo sa to suporty kompatybilne. Roznice sa tylko przy korbkach. Przy wczesniejszym suporcie mamy tulejki nakretki gwintowane blokowane srubka bez lba. Przy suporcie pozniejszym tulejki sa przeciete i na wcisk. Oszczednosc na robociznie ? Nie wiem.

















c.d.n.



pozdrawiam.



Edytowane 3 Lutego przez Andrzej Wachowicz

[Andrzej Wachowicz 292]

c.d.



Mam suport krzyzowy, ale sam suport nie wystarczy. Potrzebny jest imak czyli uchwyt do nozy.

niem: stichelhaus, stichelhalter

ang:    graver holder

fr:       porte-burins

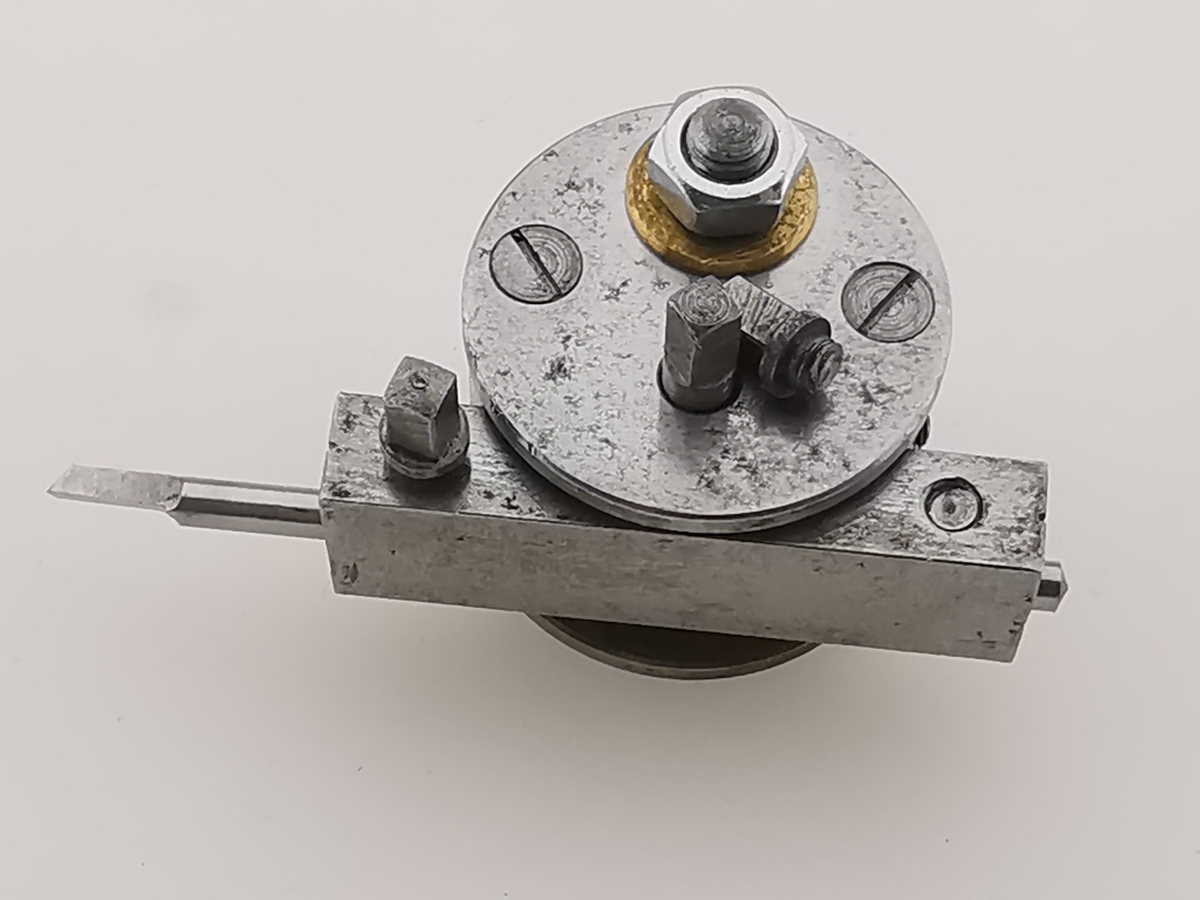

I Imak

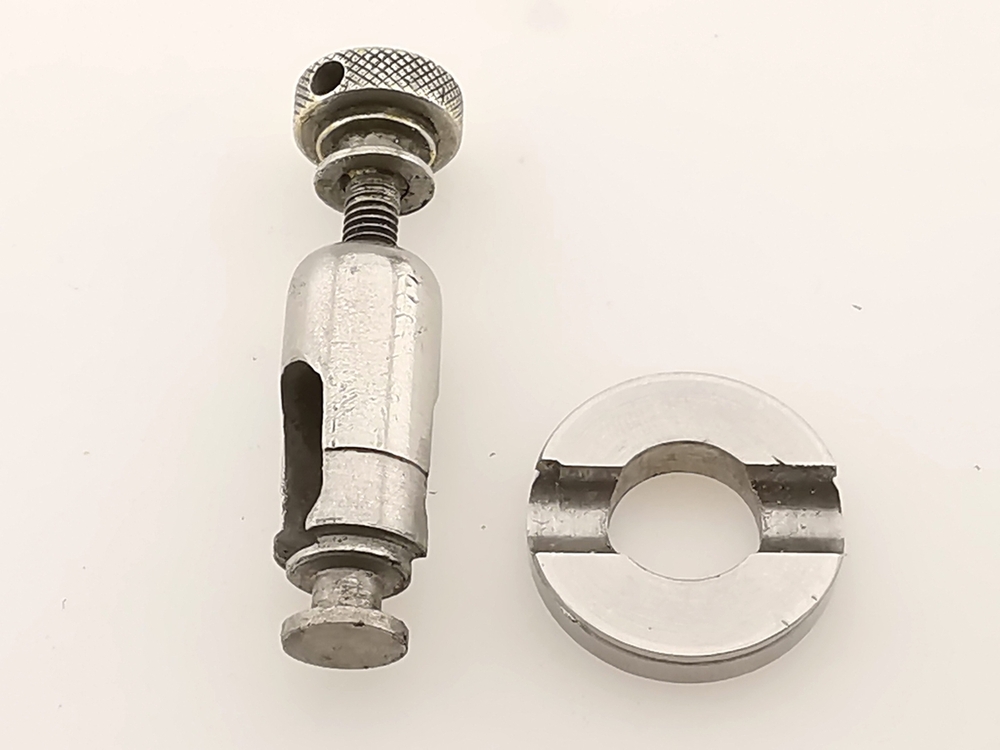

Zadowolony, ze mam fajny imak zaczalem krecic srubkami, aby zobaczyc jak to dziala i .....masz babo placek, ukrecilem leb jednej srubie i co ? Klopot.

Popatrzcie





Jak widac wybrnalem z klopotu. Nowe srubki bez lba spelniaja dobrze swoja funkcje.





Jak widac jest to imak tylko do nozy okraglych o srednicy 3,0 mm.

1. Sruba duza z nakretka sluzy do blokowania imaka w stoliku suportu w pozadanej pozycji - mozna imakiem obrocic oczywiscie przed zablokowaniem.

2. Dwie nowe male srubki bez lba sluza do zablokowania okraglego noza - noz mozna obrocic i przesunac przed zablokowaniam.

3. Jedna sruba posrodku z lbem kwadratowym sluzy do regulacji wysokosci noza, aby mozna bylo krawedz skrawajaca noza ustawic w srodku osi wrzeciona.

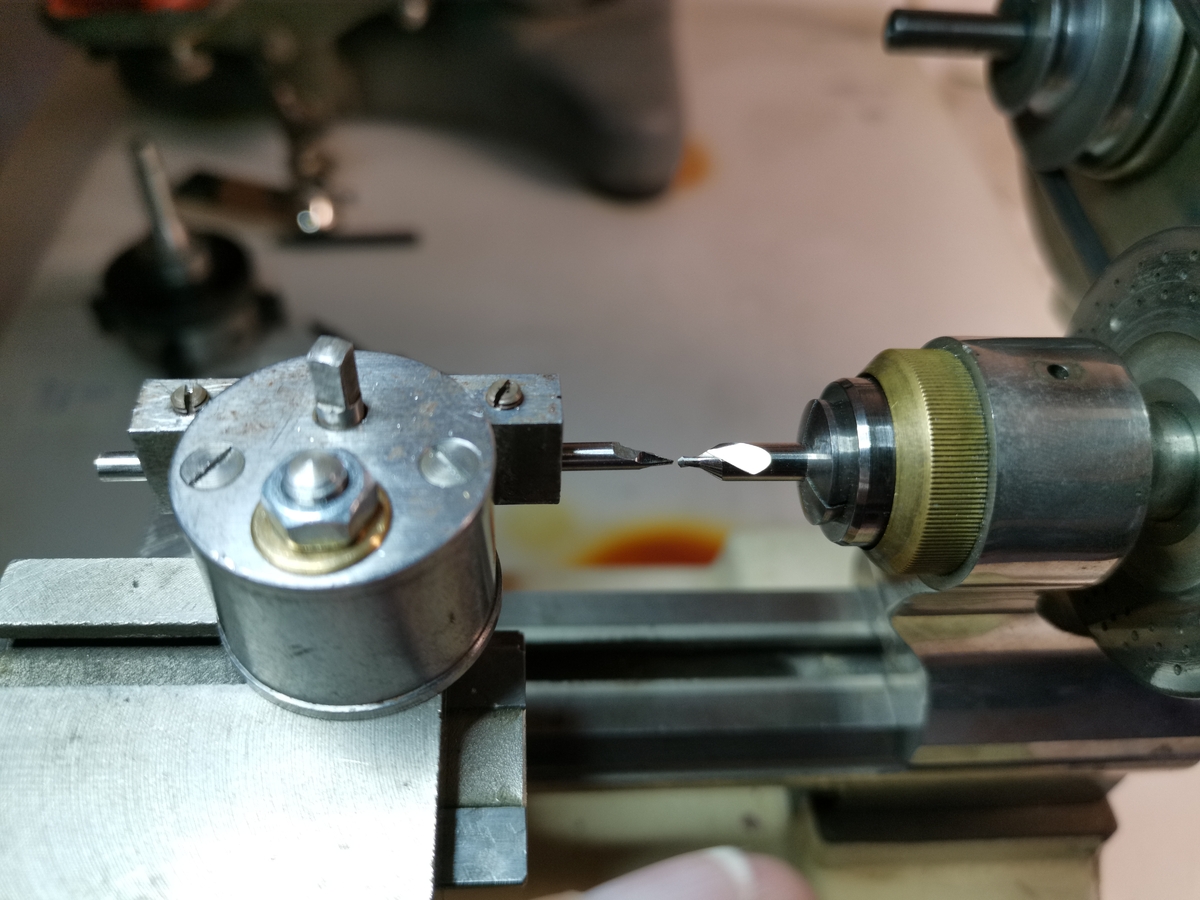

Imak jest gotowy do pracy. Potrzebne sa tylko odpowiednio zaostrzone noze, ale o tym potem.



c.d.n.



pozdrawiam

[Andrzej Wachowicz 292]

c.d.

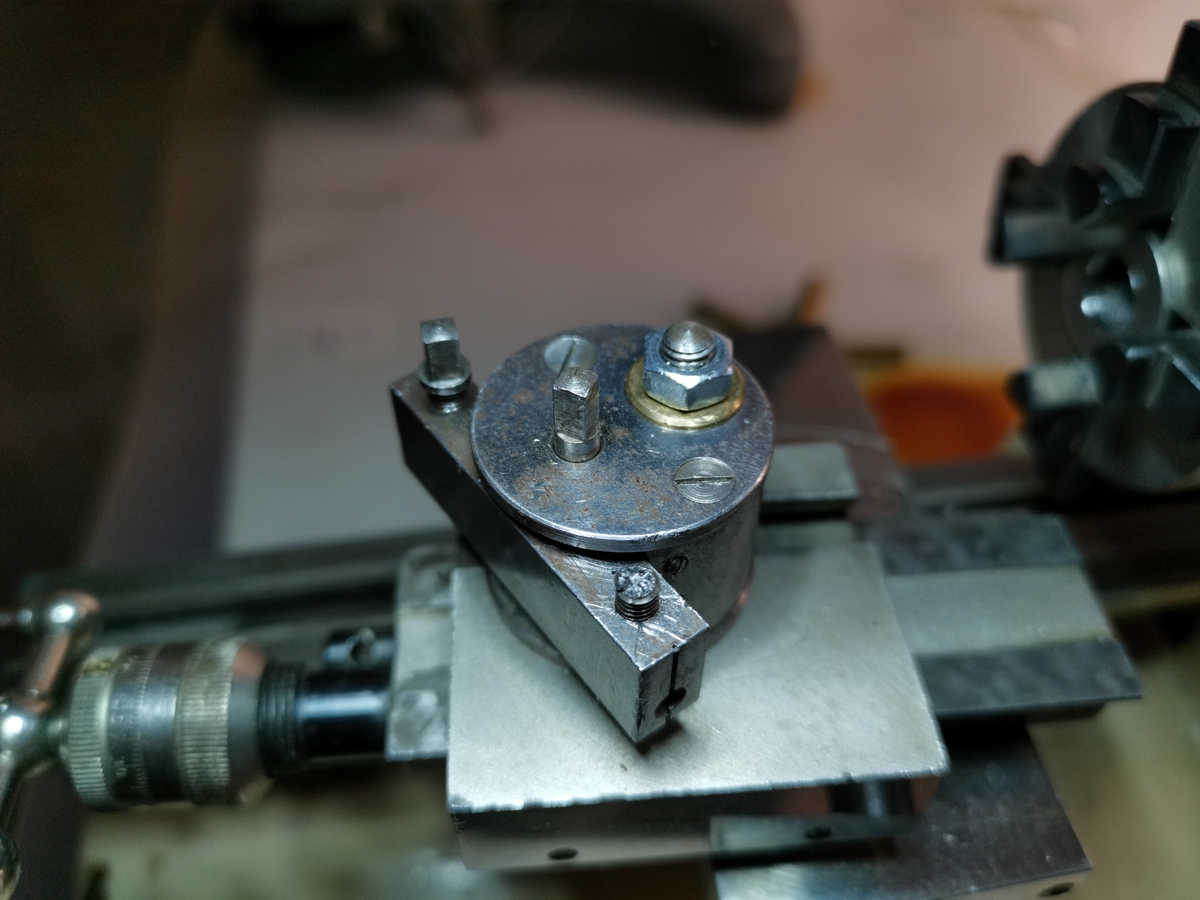

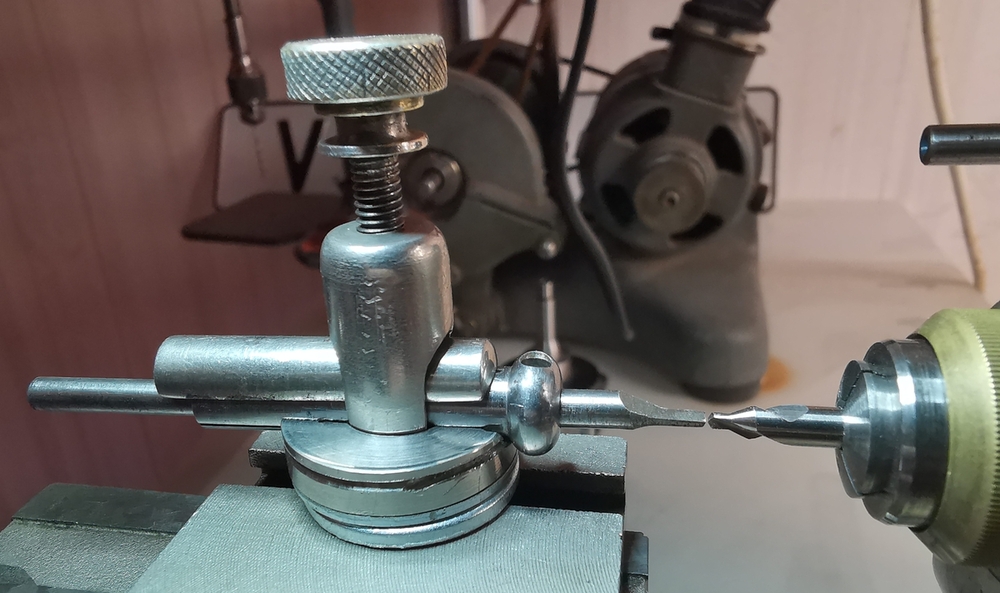

A teraz nastepny imak

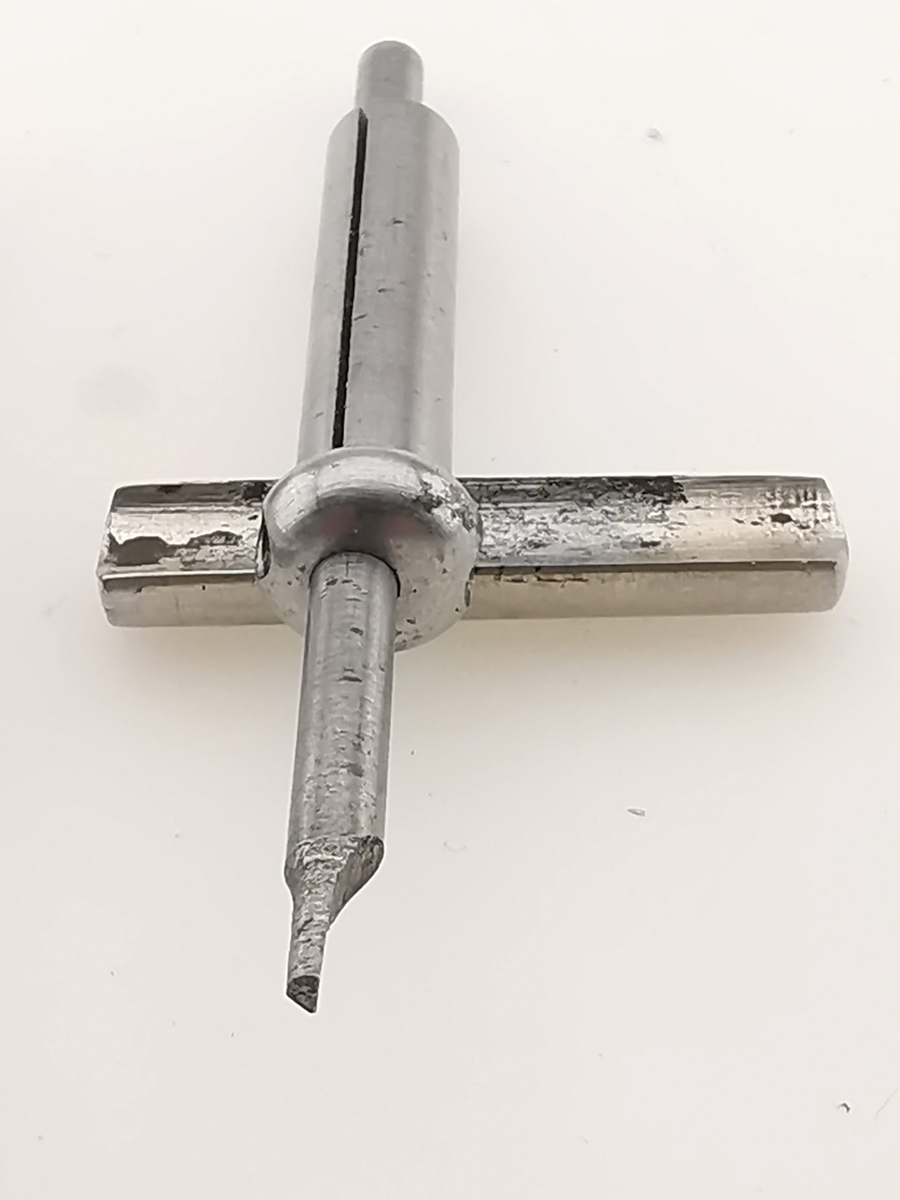

II Imak

Jest to imak przystosowany do nozy okraglych o srednicy 4,0 mm. W porownaniu do imaka I , gdzie wszystkie ustawienia noza robi sie osobno, tutaj niestety robi sie wszystkie naraz a potem sruba z nakretka moletowana wszystko sie blokuje.











Na zdjeciach powyzej widac takza, ze ten imak to skladak. Ktos kiedys podtoczyl kominek, aby mozna bylo od dolu zalozyc podkladke z polokraglymi podtoczeniami.

Rozstaw kolumienek kominka ma 8 mm a "lodka" pasuje do tego kominka. Mimosrodowy chwytak do nozy ma srednice 7,5 mm. Otwory tego chwytaka sluzace do obrotu noza wynosza 3 mm.

Regulacja na mimosrodzie wysokosci polozenia noza jest okolo 1 mm.

Ja dopasowalem tylko dwie podkladki, aby dopasowac wysokosc calosci do osi wrzeciona. Imak jest gotowy do zalozenia utemperowanego noza a potem do pracy.





c.d.n.



pozdrawiam

Edytowane 9 Lutego przez Andrzej Wachowicz

[Andrzej Wachowicz 292]

c.d.

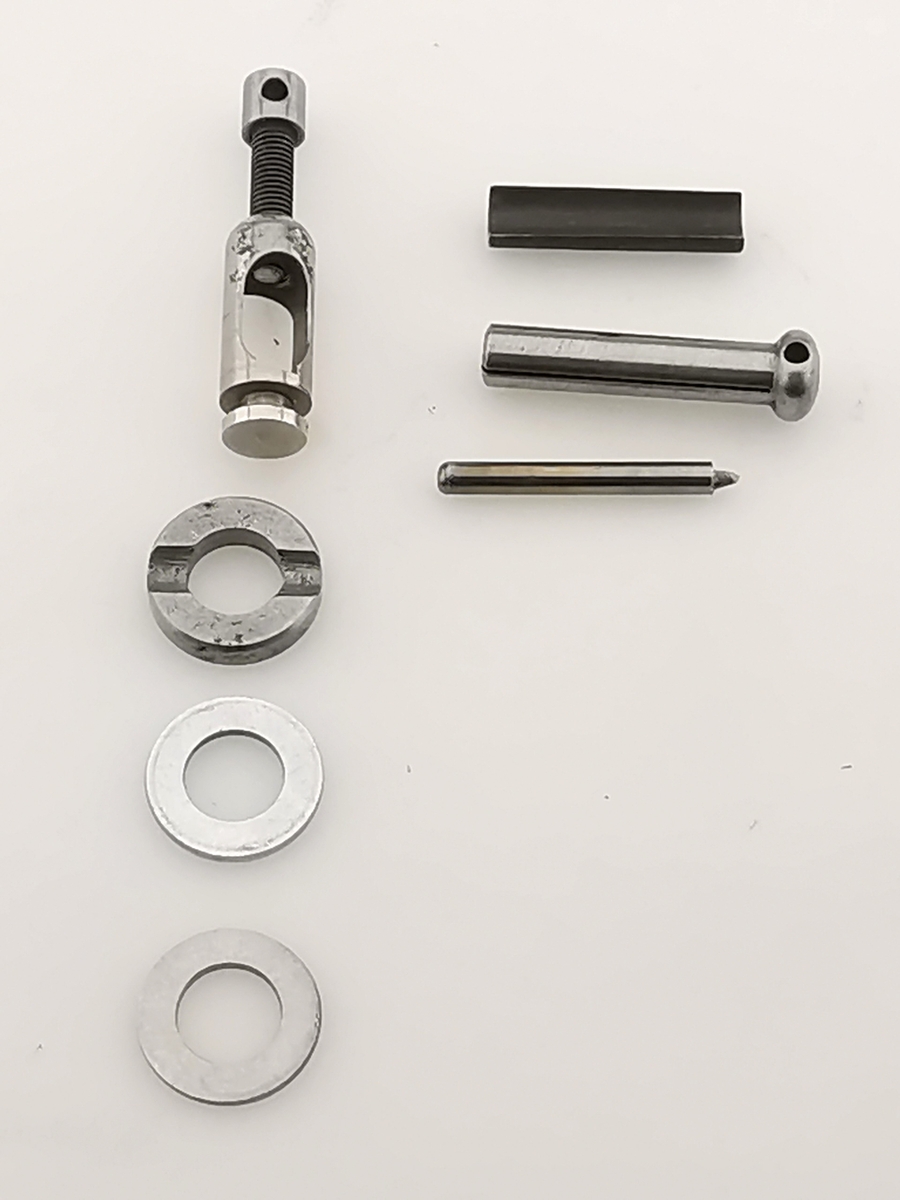

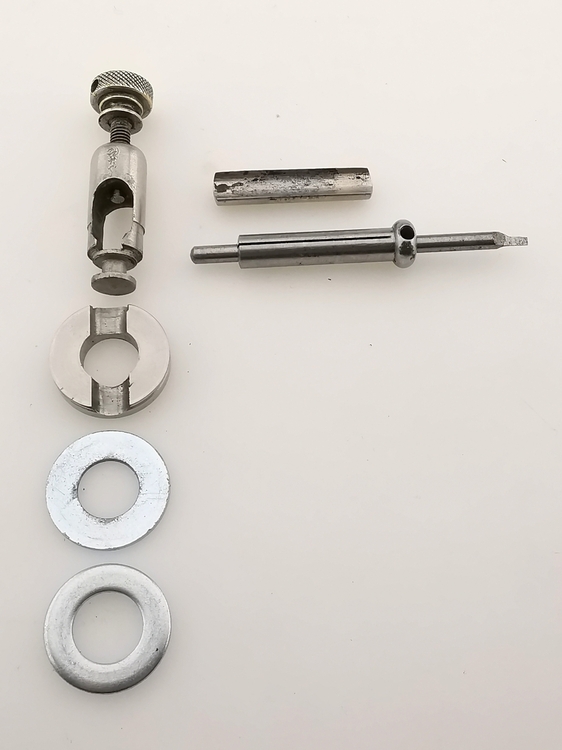

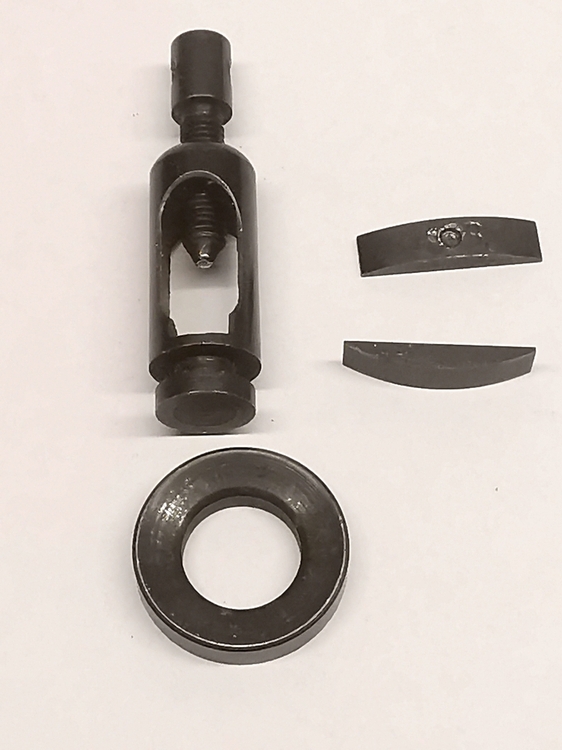

III Imak

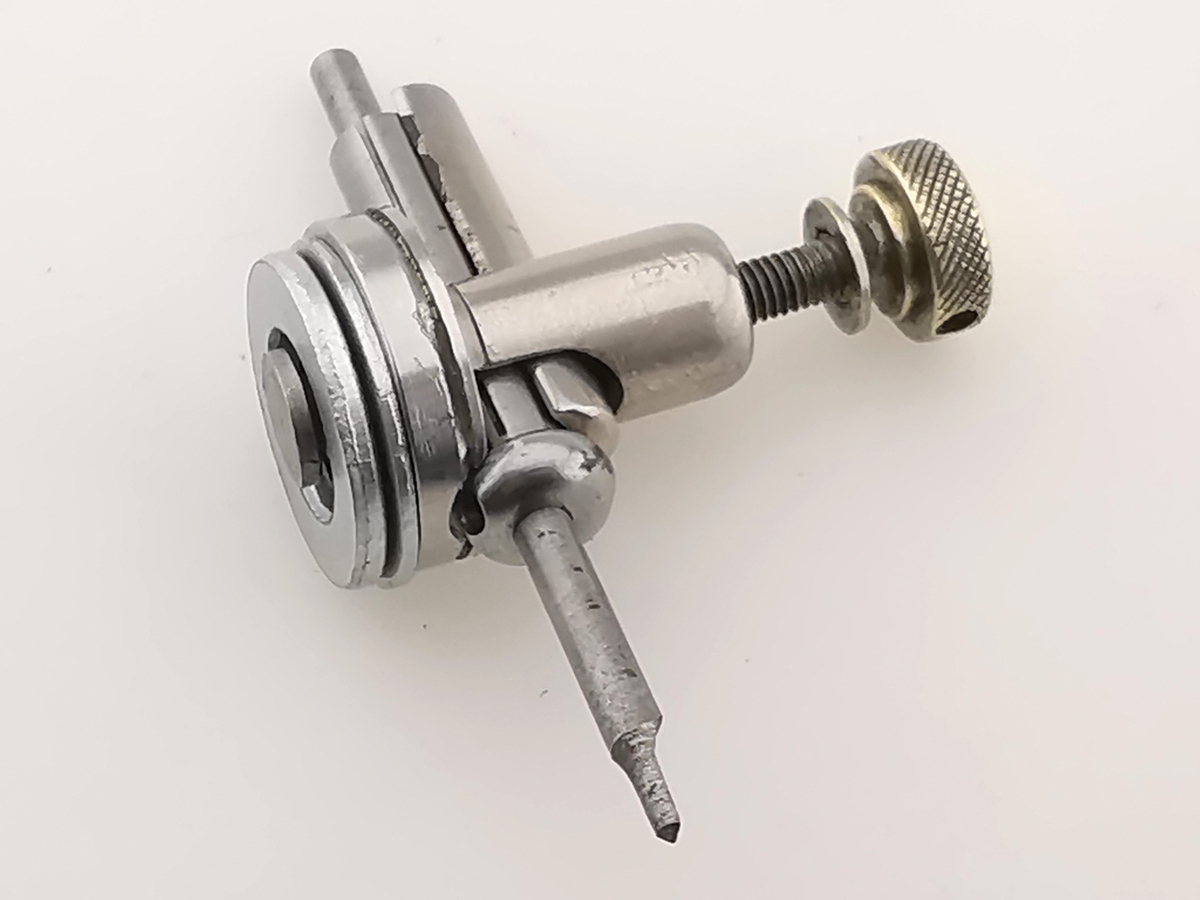

Jest to prawie taki sam imak jak II Imak. Mimosrodowy chwytak na noze fi 4 mm jest taki sam. Rozstaw kolumienek kominka ma 7,5 mm.

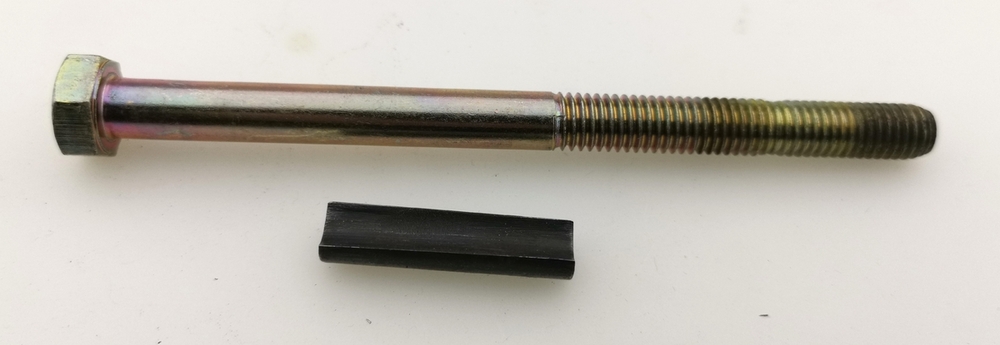

Jak widac brakuje podkladek oraz "lodki". Lodka jest po to, aby z mniejsza sila unieruchomic obrot okraglego noza w mimosrodzie, a poza tym, aby sruba dociskowa nie uszkodzic powierzchni gornej mimosrodu. Otwory wewnetrzne podkladek jakos dopasowalem. Problem mialem ze sruba z ktorej postanowilem zrobic "lodke".

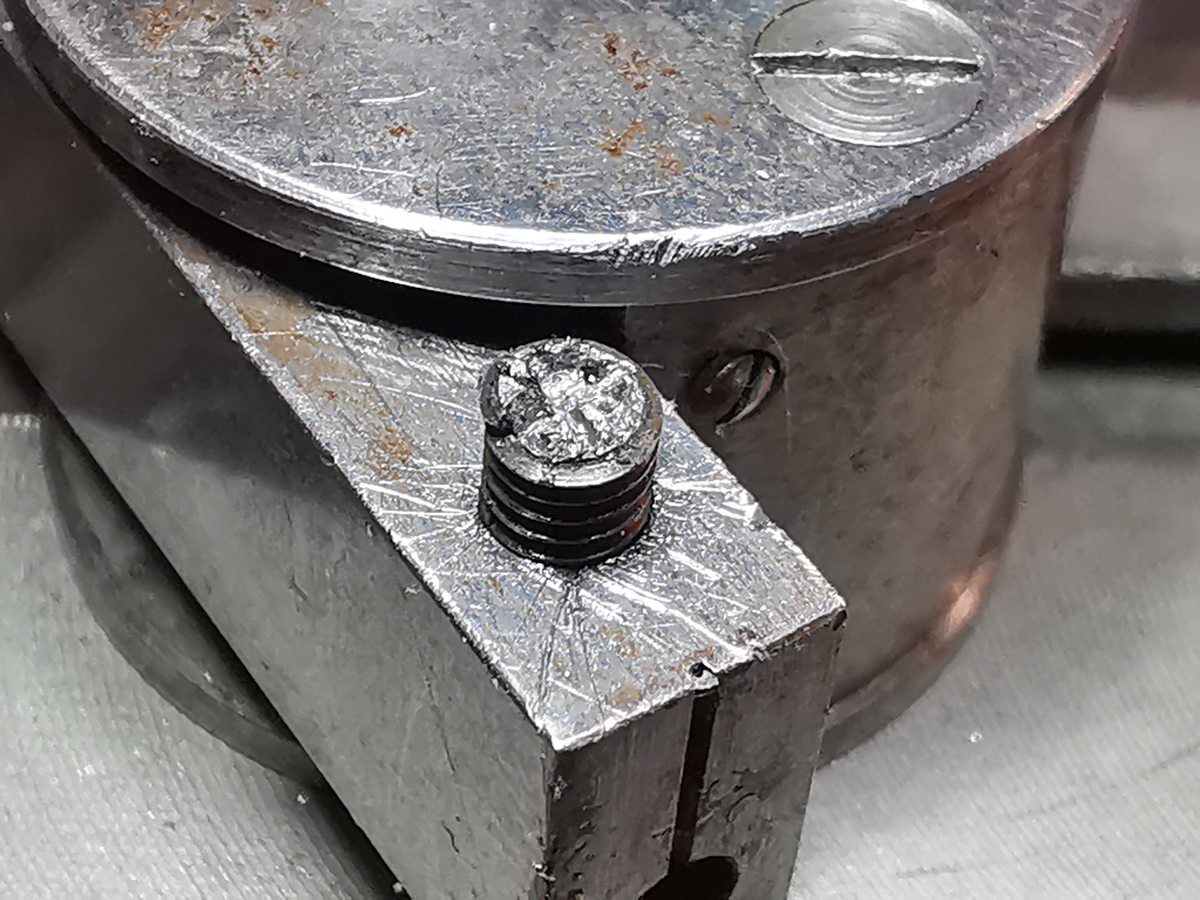

Zaczalem ta srube toczyc, ale szlo mi to bardzo zle. To nie bylo toczenie ( skrawanie ) to bylo skrobanie czy cos w tym stylu. Mysle sobie noz za mieki, sprobuje uzyc oryginalnego freza do naciecia rowka, ale takze nie szlo mi najlepiej. Stepilem frez.

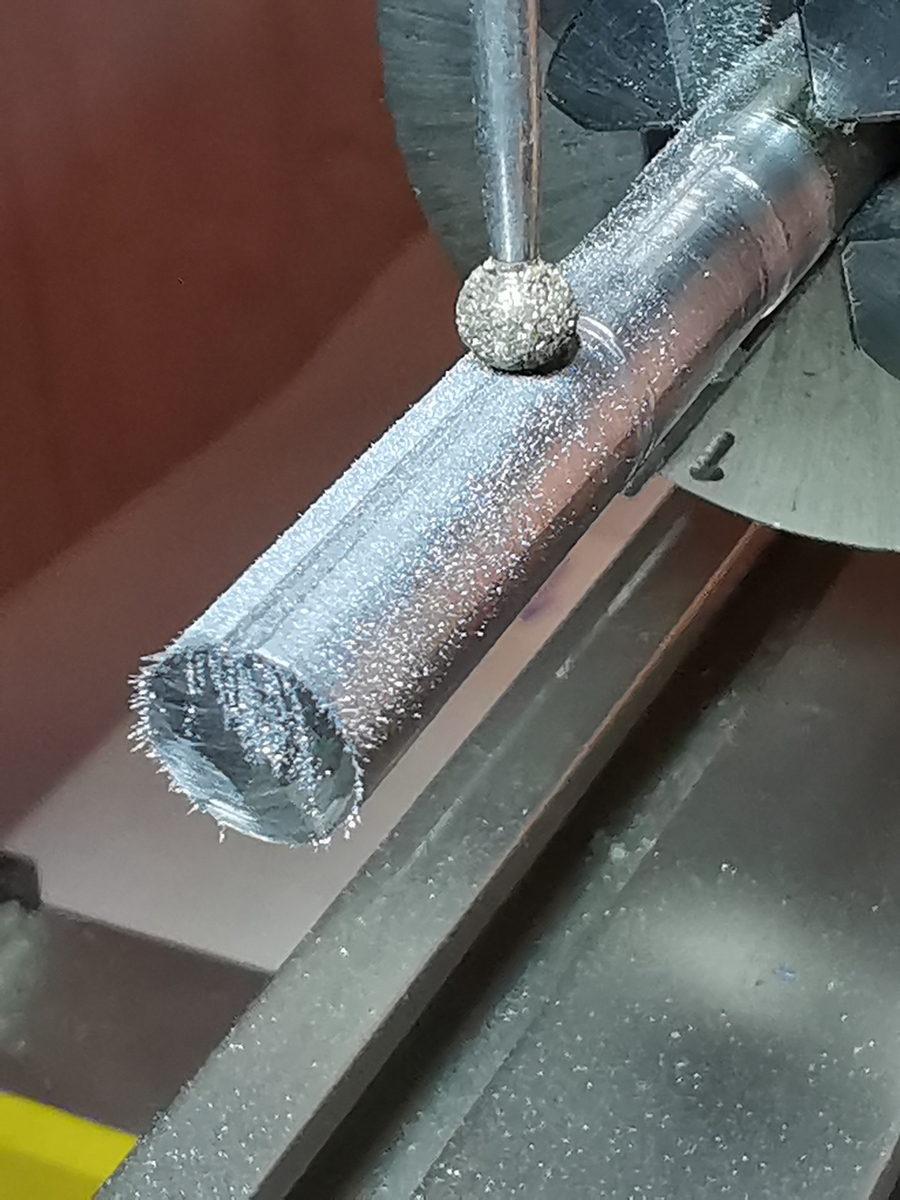

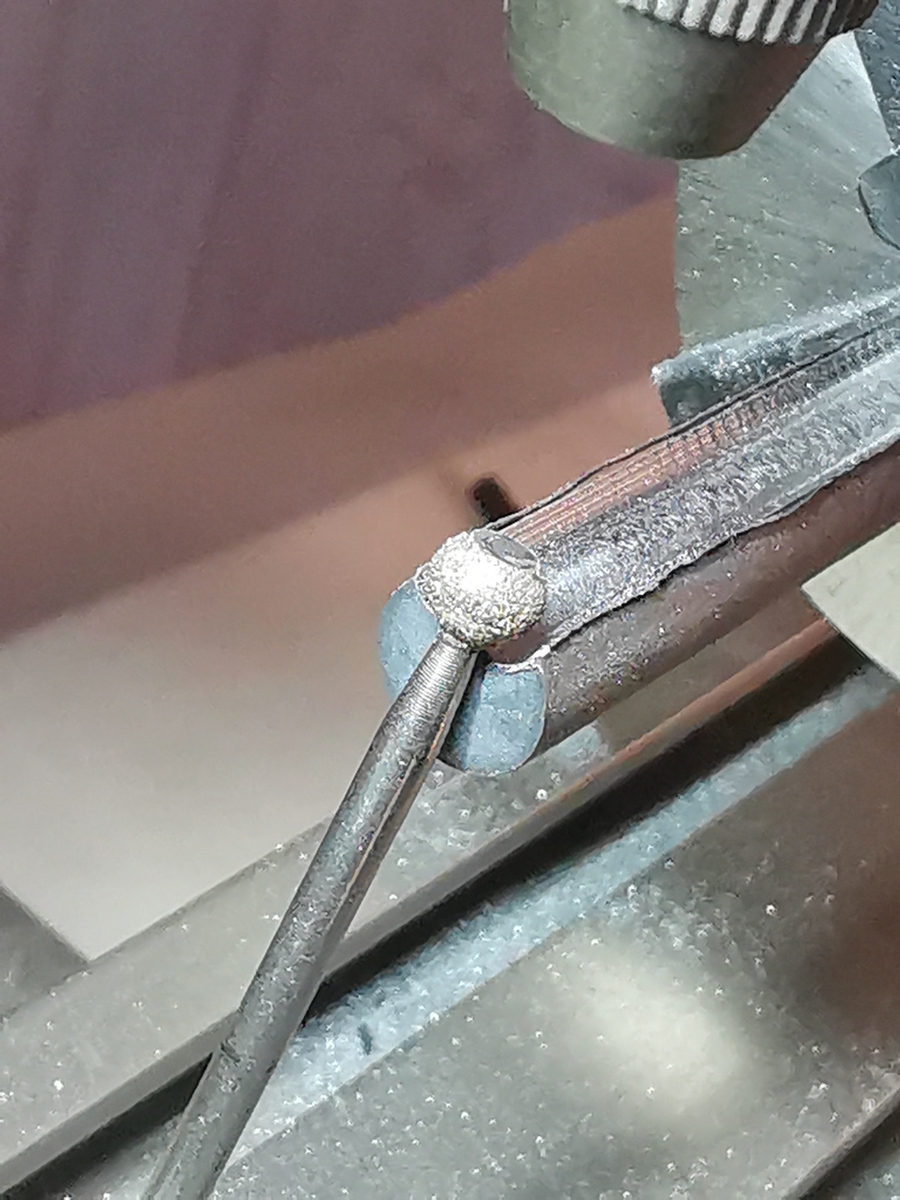

Dobrze, sprobuje teraz uzyc freza z nasypem diamentowym i ....... co ? Idzie jak po grudzie .

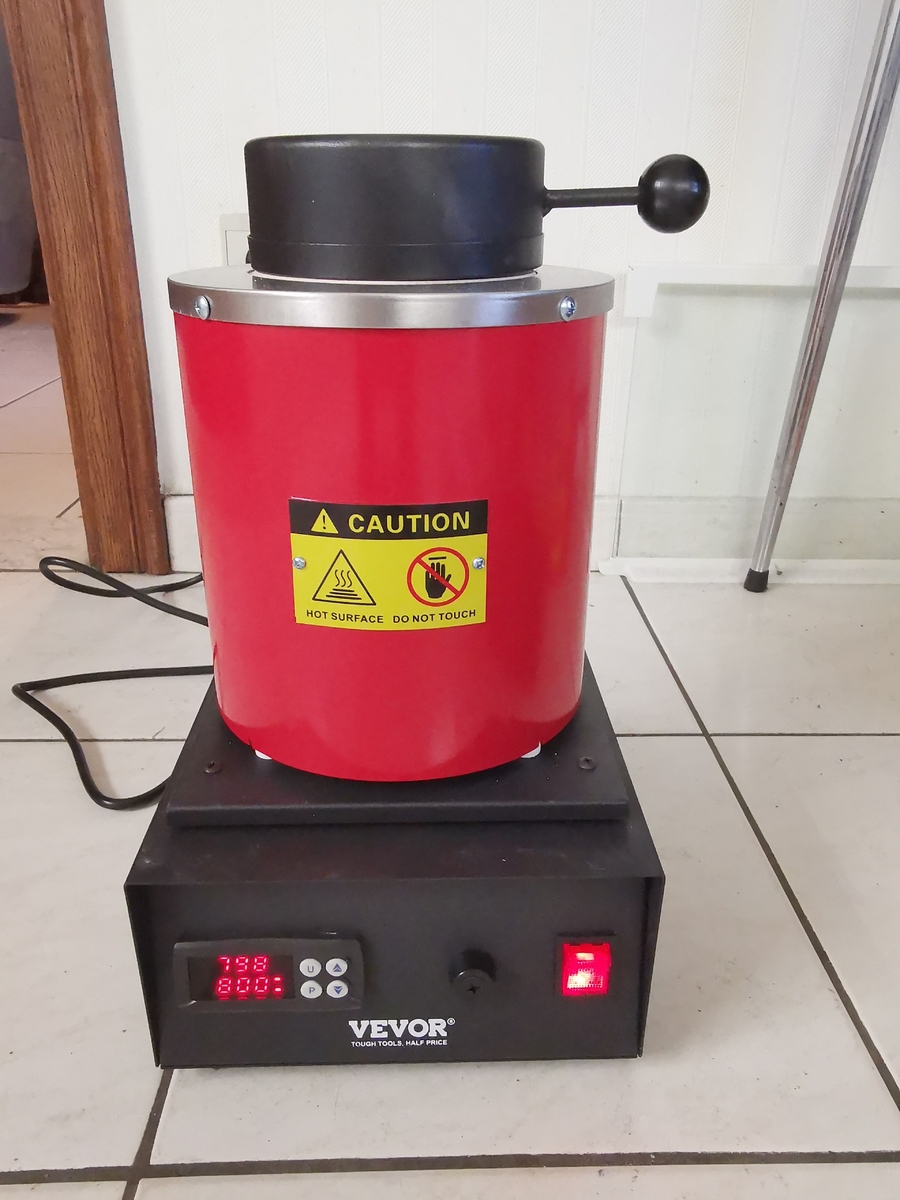

Mowie sobie dobrze, sruba jest za twarda trzeba ja zmiekczyc. Wyzarzylem ja w temperaturze 800° C.





Jest lepiej, ale w dalszym ciagu cos jest nie tak !

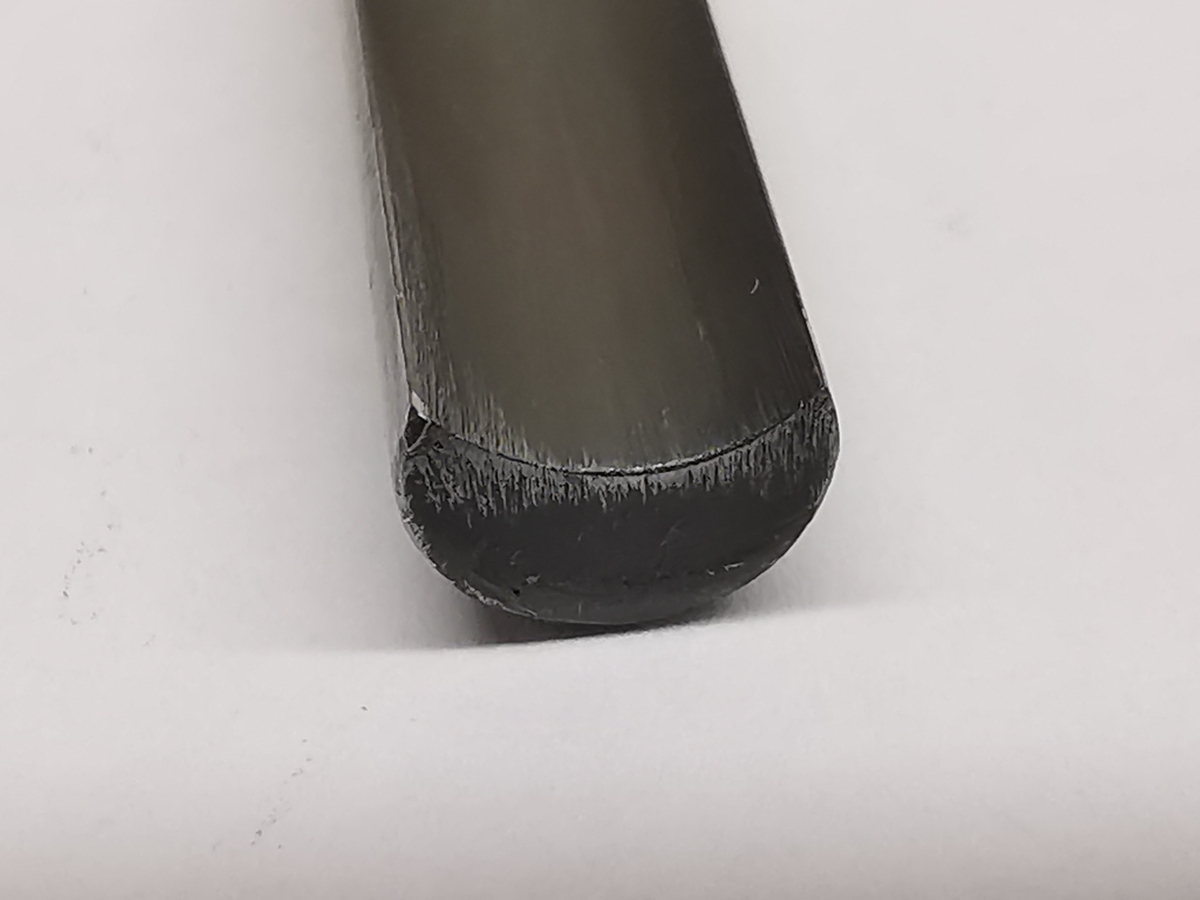

... i oto odpowiedz! Frez z nasypem diamentowym powinien pracowac bokiem kulki a nie jej czolem no i efekty widac.

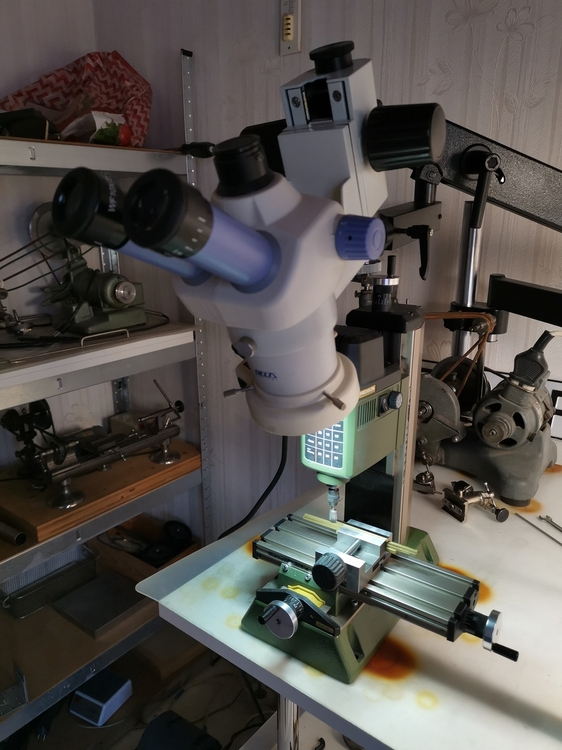

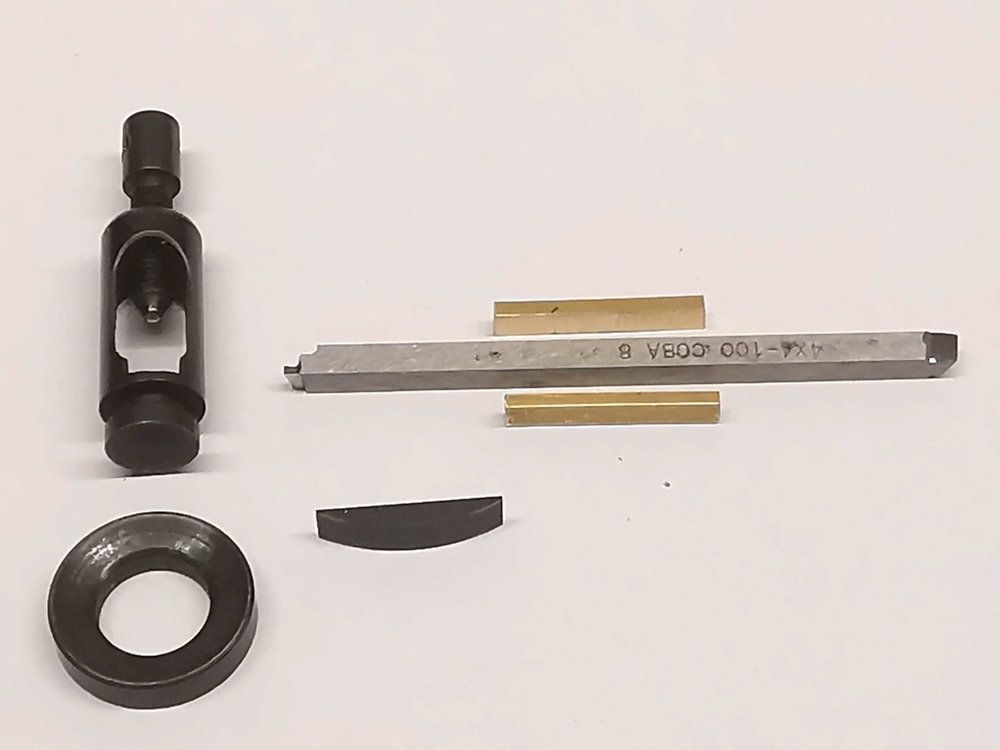

Zdenerwowany postanowilem dokonczyc "lodke" metoda jak ponizej





a teraz po czernieniu popatrzcie jak "lodka" wyglada.

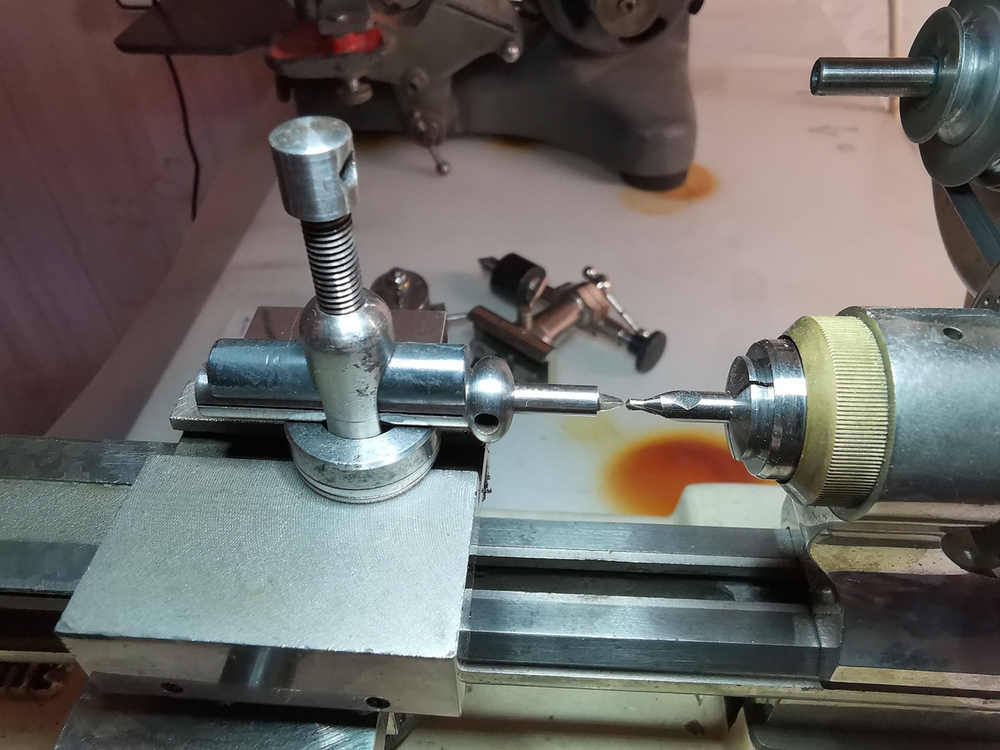

Finalnie ten imak wyglada tak







Wnioski:

Nie potrafie obrabiac stali i chyba sie tego juz nie naucze? Chyba, ze znajdzie sie jakas dobra dusza dobra w tym temacie i wytlumaczy mi jak slama suce co i jak, ale nie jestem dobrej mysli.



c.d.n.



pozdrawiam

















Edytowane 5 Marca przez Andrzej Wachowicz

[Andrzej Wachowicz 292]

c.d.



IV Imak

Jest to moj ostatni imak. Kupilem go w stanie takim jak na zdjeciu lewym ponizej. Bede go uzywal do nozy 4x4 mm. Poniewaz rozstaw kolumienek kominka jest okolo 8 mm postanowilem zastosowac dwa dystansowniki po okolo 2 mm po obu stronach noza, aby zablokowac obrot noza pomiedzy kolumienkami. Tym razem uzylem freza ktory pracuje czolowo.







Dystansowniki unieruchamiaja noz pomiedzy kolumienkami kominka. Regulacja wyokosci noza, tak aby znalazl sie w osi wrzeciona robiona jest odpowiednim polozeniem kolyski. Oryginanie kupilem imak z dwoma kolyskami. Jedna sluzyla do regulacji wysokosci noza a druga do blokowania noza sruba kominka. Nie wiem po co ?





Jak widac imak ten sluzy do nozy o maksymalnej wysokosci 4 mm.

To wszystkie moje imaki.



c.d.n.



pozdrawiam







[Andrzej Wachowicz 292]

c.d.

Imaki mam, teraz potrzebne sa noze. Troche wiedzy ogolnej.



"Stal szybkotnaca HSS ( z ang. High Speed Steel )  - to stal wysokostopowa, stosowana glownie do wytwarzania narzedzi skrawajacych ( wiertla, gwintowniki, narzynki,nawiertaki, poglebiacze, noze tokarskie ).

Wyroznia sie 3 rodzaje stali HSS:

1. HSS - stal szybkotnaca

2. HSS-E - stal szybkotnaca z dodatkiem kobaltu

3. HSS-PM - stal szybkotnaca proszkowa

Stal HSS to grupa stali, ktora posiada okreslone pierwiastki w tym okolo 30% dodatkow stopowych:

- wiekszosc zawiera molibden 1-10%

- wszystkie zawieraja okolo 4% chromu, 1-5% wanadu, do 19,5% wolframu

Kobalt jest dosc drogim dodatkiem do stali szybkotnacej, najczesciej dodawany jest w pproporcji okolo 5%.

Obecnosc kobaltu w stali HSS powoduje: - zwiekszenie twardosci z okolo 64 HRC do 66 HRC, co umozliwia zastosowanie narzedzi skrawajacych w stalach nierdzewnych

                                                                          - umozliwia zwiekszenie predkosci skrawania

Skala twardosci Rockwella  HR - zespol skal dla oznaczenia twardosci metali, tworzyw sztucznych, ceramiki i weglikow spiekanych na podstawie testu dokonanego metoda oparta na pomiarze roznicy zaglebienia wglebnika przy dwoch obciazeniach testowych.

Metoda ta zostala wynaleziona przez dwoch mieszkancow Connecticut - Hughona M. Rockwella ( 1890-1957 ) i Stanleya P. Rockwella ( 1886 - 1940 ) - i opatentowana w 1914 roku.

Twardosc w skali Rockwella oznacza sie HR. Stosowanych jest kilka roznych skal, z ktorych kazda przeznaczona jest dla odmiennych stopow metali.

- Skale A i C stosuje sie do stali hartowanych

- Skale B i F stosuje sie dla stali niehartowanych i metali niezelaznych

- Skale N i T stosuje sie, gdy badana probka ma niewielkie rozmiary lub jest bardzo cienka

Przy podawaniu twardosci okreslonej w skali Rockwella w symbolu uwzglednia sie metode na przyklad HRC dla metody C. Zakres skali Rockwella wynosi od 20 dla miekkich stopow do 100 dla stali hartowanej ( najtwardsza stal - martenzytyczna - ma twardosc nie wieksza niz 65-70 HRC.

Metoda Rockwella polega na pomiarze glebokosci wcisku dokonanego wzorcowym stozkiem diamentowym o kacie wierzcholkowym 120° i promieniu zaokraglenia 0,2 mm bdla skal C, A i N albo stalowej hartowanej kulki o srednicy 1,875 mm ( 1/16" ) w metodach B,F i T przy uzyciu odpowiedniego nacisku ".

Dla zainteresowanych:

https://search.app?link=https%3A%2F%2Fblog-cnc.pl%2Fstal-hss-high-speed-steel%2F&utm_campaign=aga&utm_source=agsadl1%2Cagsadl4%2Csh%2Fx%2Fgs%2Fm2%2F4



 https://blog-cnc.pl/stal-hss-high-speed-steel/



https://search.app?link=https%3A%2F%2Fctstechnology.pl%2Fcts%2Fstale-narzedziowe-proszkowe%2Fgatunki-stali-narzedziowych%2F&utm_campaign=aga&utm_source=agsadl1%2Cagsadl4%2Csh%2Fx%2Fgs%2Fm2%2F4

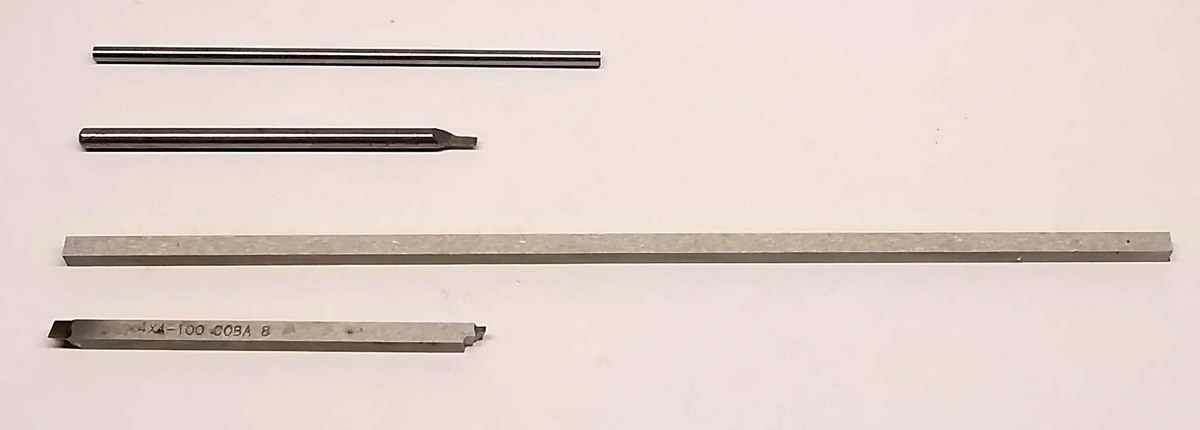

Ponizej przedstawiam stal, ktora mam na noze.



Od gory:

1. okragly pret o srednicy 3,0 mm - podobniez jest to HSS o tardosci 60-62 HRC.

2. okragly pret o srednicy 4,0 mm - o ktorym nie wiem nic.

3. pret kwadratowy 4x4x200 mm - podobniez jest to HSS o twardosci 60-62 HRC.

4. pret kwadratowy 4x4 mm cobalt 8 - czyli ma 8% zawartosci kobaltu. Noza tego uzywam i jestem zadowolony.



c.d.n.



pozdrawiam





[Andrzej Wachowicz 292]

c.d.

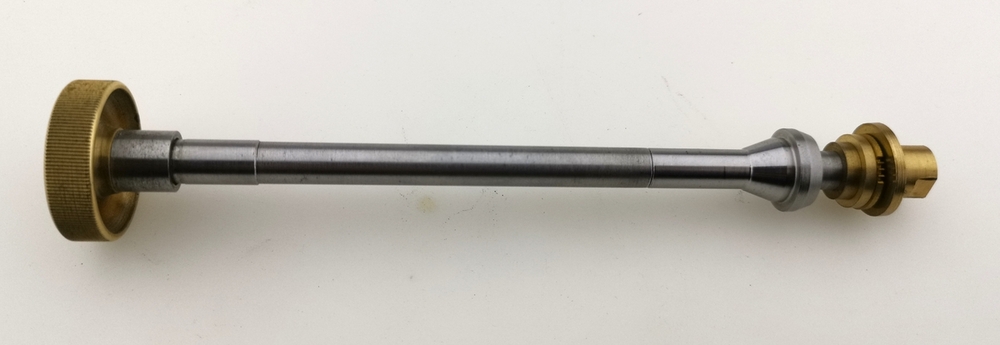

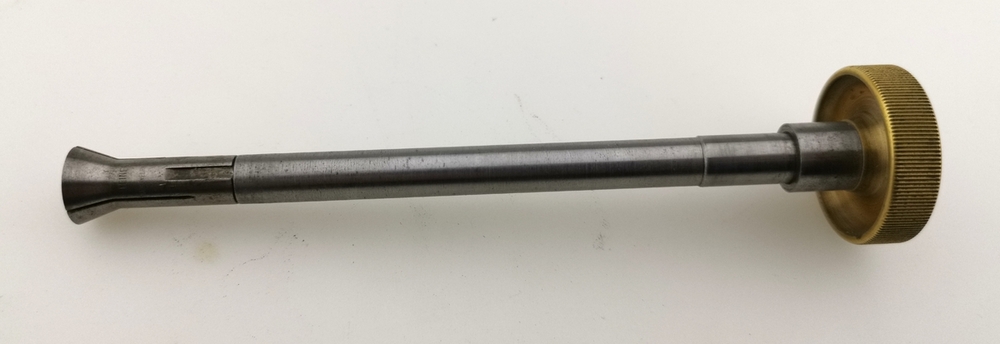

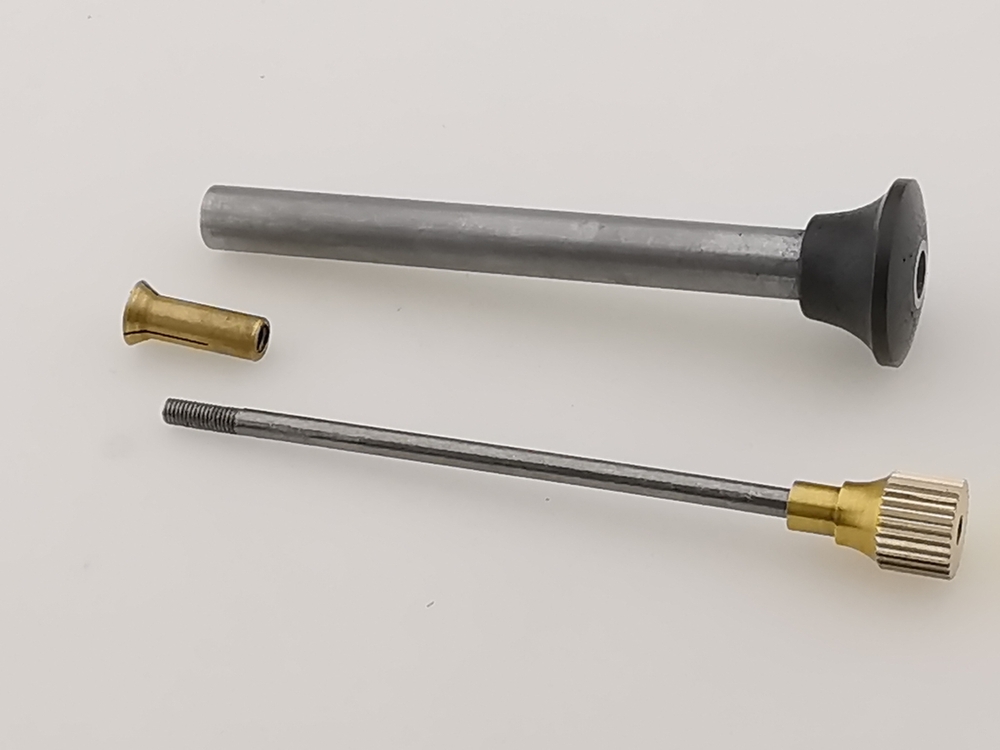

Pomyslalem sobie, ze musze zadbac o sciagacz do tulejek zaciskowych, poniewaz mam tylko jeden i jak cos na sile wkrece to moge gwint tego sciagacza uszkodzic i...po tokarce.

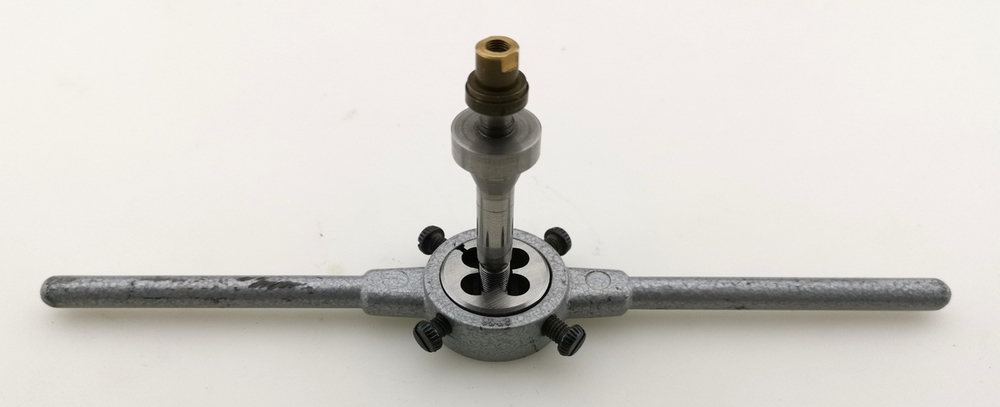

A wiec kupilem narzynke: srednica      6,85 mm    skok 0,635 mm

                                                                    0,270 "                 40TPI

Zastanawia mnie dlaczego wymiary sa wymieszane calowo/metryczne? Co prawda mozna sie do tego przyzwyczaic.

A teraz dla przypomnienia wybrane gwinty z tabeli zamieszczonej na stronie 4 w poscie #78

                                                     srednica                         skok

1. Boley                                         0,268 "                  0,625 mm

2. Schaublin                                 0,268 "                  0,625 mm

3. Leinen, Boley&Leinen            0,268 "                 0,635 mm   40TPI

4. Wolf Jahn                                  0,270 "                 0,635 mm   40TPI

5. Bergeon                                    0,270 "                 0,635 mm   40TPI

6  Lorch                                         0,275 "                 0,625 mm

czyli kupilem narzynke do gwintow Bergeona i Wolf Jahna

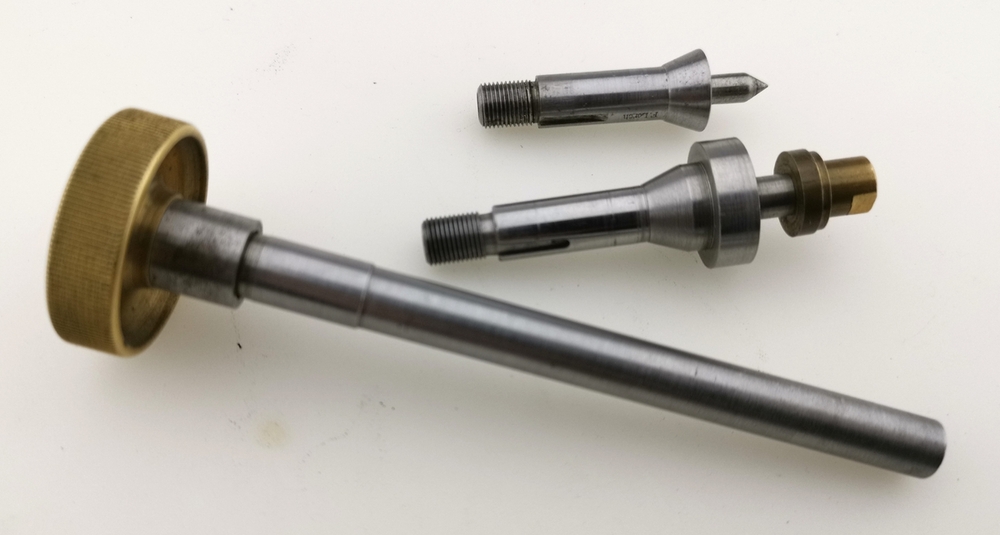

Wszystkie tulejki zaciskowe ktore mam: Schaublina, Leinena i Boley&Leinena 'przeczyscilem' ta narzynka. Gwint na tulejkach ma okolo 8mm dlugosci i caly sie wkreca do narzynki.

Znalazlem tulejke zaciskowa sygnowana Lorch i ona nie chciala sie wkrecic w tulejke sciagajaca tokarki, ale wynikalo to nie z roznicy skoku, ale z za duzej srednicy gwintu

( 0,275 " ), a do tulejki sciagajacej powinna sie wkrecac tulejka zaciskowa  o srednicy 0,268 ".

Takze popatrzmy na zdjecia - wiory sie pojawily. Po przegwintowaniu tulejka zaciskowa wkrecala sie bez problemu.

Kupilem takze uchwyty do pilek tarczowych, frezow, ktore to uchwyty sa wspolczesne i nie sygnowane. Doszedlem do wniosku, ze maja one gwint Lorch'a, a wiec zachecony sukcesem przegwintowania tulejki zaciskowej Lorch'a przegwintowalem takze z sukcesem gwinty tych uchwytow.

popatrzcie













c.d.n.



pozdrawiam

Edytowane 14 Marca przez Andrzej Wachowicz

[atml 10]

Odnośnie toczenia stali. Używając do toczenia noży ze stali HSS, mam podobne doświadczenia jak Twoje, słabo to wychodzi. Nie wiem dlaczego, próbowałem wszystkiego co przyszło mi do głowy jednak wyniki mizerne. W efekcie zacząłem stosować noże z wkładką węglikową, tak stałą, lutowaną do rdzenia noża, jak i wymienną. Pozytywne efekty od razu się pojawiły. Jak widzę w innych wątkach niektórzy koledzy postępują podobnie, jak np. w wątku „ Tokarka Flexispeed”

Szczególnie polecam noże z wymiennymi wkładkami skrawającymi z węglika.

Pozdrawiam.

[Andrzej Wachowicz 292]

@atml

Dziekuje za wypowiedz. Czy mozesz przeslac zdjecia z opisem: jaka tokarka, jakie imaki, jakie noze - wymiary i oznaczenia. Z gory dziekuje.

Szykuje sie do ponownego podejscia do tematu nozy tokarskich na potrzeby zegarmistrzostwa. Dam znac jak bede gotowy.



pozdrawiam

[mkl1 6424]

5 godzin temu, atml napisał(-a):

W efekcie zacząłem stosować noże z wkładką węglikową, tak stałą, lutowaną do rdzenia noża, jak i wymienną. Pozytywne efekty od razu się pojawiły

Jestem bardzo ciekaw.. [pokaż moż fotke takiej wkładki węglikowej (lutowanej, przykręcanej do noza tokarskiego dla tokarki zegarmistrzowskiej.

 Ja szlifuje noże z trzonków wierteł węglikowych.. np gdy połamię wiertło o.2, lub nawt większe to zawsze trzonek ma fi 3,2mm i mozna w zasadzie przeszlifować prawie każdy typ noża...

Ja porobiłem przecinaki na ten przykład..

Do toczenia stalowych wałko na osie nadal stosuje noże z HSS .. Przy moich skromnych umiejeętnościach toczenia z ręki mogę wytoczyć czop o średnicy 0,4mm ( potem już tylko polerka )

[Andrzej Wachowicz 292]

@mkl1

Do toczenia stalowych walkow na osie - jakiej stali uzywasz? Napisales tylko, ze toczysz je uzywajac nozy z HSS.



pozdrawiam

[mkl1 6424]

Pręty hartowane  a ile HRC to nie wiem

Wiesz ja dyletant jestem



[Andrzej Wachowicz 292]

@mkl1

Prety hartowane czy do hartowania ? Jak sa konfekcjonowane? Czy masz jakas etykietke z nazwa handlowa ? Gdzie kupowane?



z gory dziekuje za odpowiedz



pozdrawiam
