[mkl1 6154]

Ceny nie dla mnie, by inwestować do 6-tki.

Wolę poszukać zacisków..



 Większa to np. 8-ka, 10 tka... łatwiej o szpeje..

[Andrzej Wachowicz 291]

Nie rozumiemy sie. Pytalem co sprawdziles? Chodzi mi o kompatybilnosc. Czy to samo loze? Boley robil taka sama tokarke ale z zaciskami 8mm, a wiec suport krzyzowy pasowalby do 6,5 mm jak i do 8mm. Vector prawdopodobnie tez, ale tego ja nie sprawdzilem. Wazne jest loze i wrzeciennik. Takze tokarka 8 mm nie musi byc wieksza od 6,5 mm. Tokarki 8 mm sa najpopularniejsze.

Moja tokarka ma nastepujace parametry:

1. zaciski 8 mm.

2. wysokosc osi wrzeciona do gornej plaszczyzny loza 50 mm.

3. dlugosc loza 260 mm, ale odleglosc miedzy zaciskami wrzeciona i konika 125 mm.

4. odleglosc pomiedzy osia wrzeciona a gorna plaszczyzna suportu 10 mm.

Jak dla mnie suport jest wazniejszy niz zaciski przeciez masz uchwyt trojszczekowy.

Zaciski 8 mm latwiej dostac niz zaciski 6,5 mm. Koszt jednego zacisku w tej chwili to okolo 25€. Jeszcze w ubieglym roku mozna bylo kupic po 10€.

Podaj parametry swojej tokarki: punkt 2 i 3.



pozdrawiam



[mkl1 6154]

2)45

3) 120 i 110mm

ps

Właśnie toczę dla kolegi uchwyt szubienicy do sprężynki  w linkowcu...



Edytowane 20 Lipca przez mkl1

[Andrzej Wachowicz 291]

45 mm rozumiem.

120 110 mm nie rozumiem.

Chodzi mi o calkowita dlugosc loza a potem efektywna dlugosc loza przeciez wrzeciennik i konik zajmuja miejsce na lozu. U mnie jest to 260mm i 125mm.



Powodzenia w robocie.



[mkl1 6154]

pomyłka 220 mm i 110mm pomiędzy wrzecionem a konikiem ustawionym na końcu łoża.... OK ?

Mam jeszcze Lorcha 6-tkę. ale nie są zamienne.

Lorch idzie na sprzedaż...



ps. Dlatego pisałem, że potrzebuje ( może kupię kiedys) "większą" i powszechniejszą...





Edytowane 20 Lipca przez mkl1

[Andrzej Wachowicz 291]

No teraz wszystko mi pasuje.

Zauwaz, ze moja tokarka Reform jesli chodzi o parametry wcale nie jest duzo wieksza!

A o jakiej konkretnie tokarce myslisz?

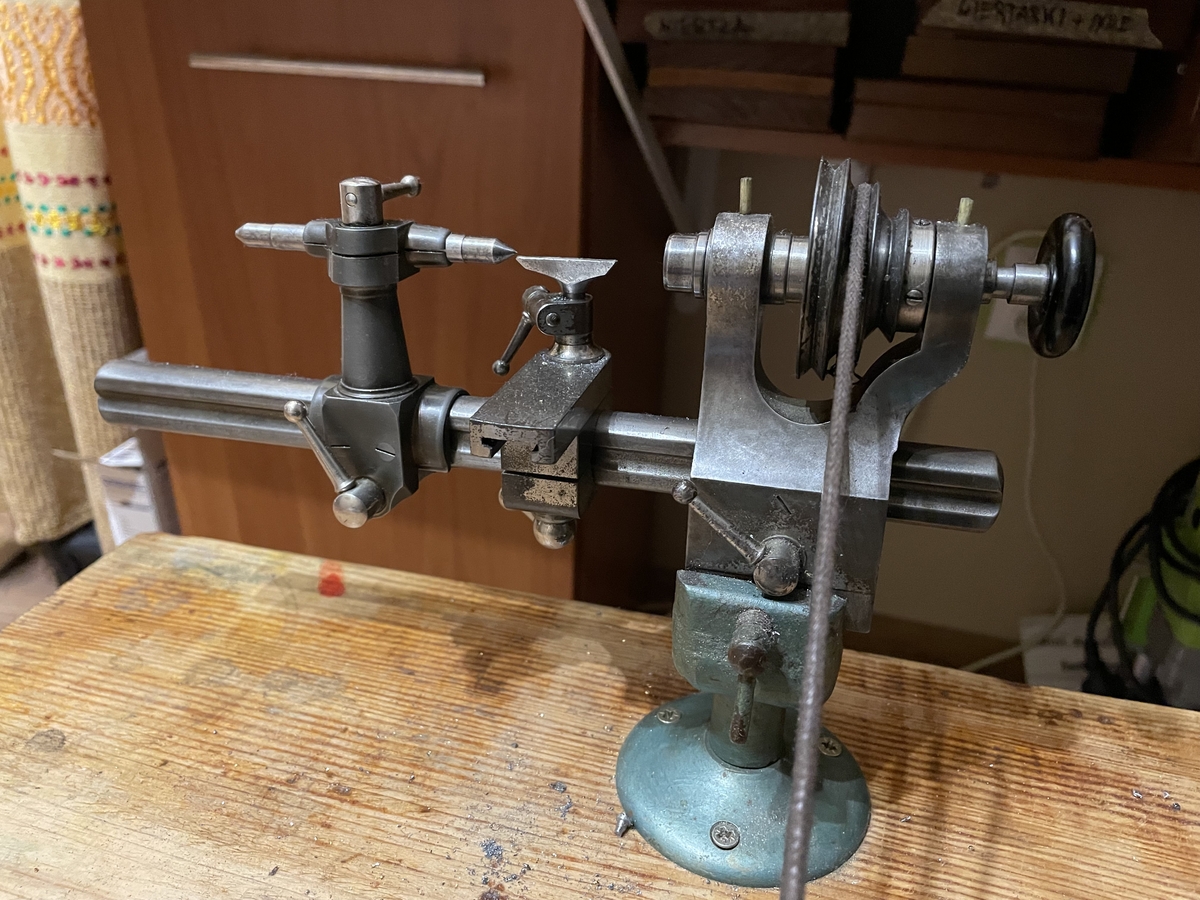

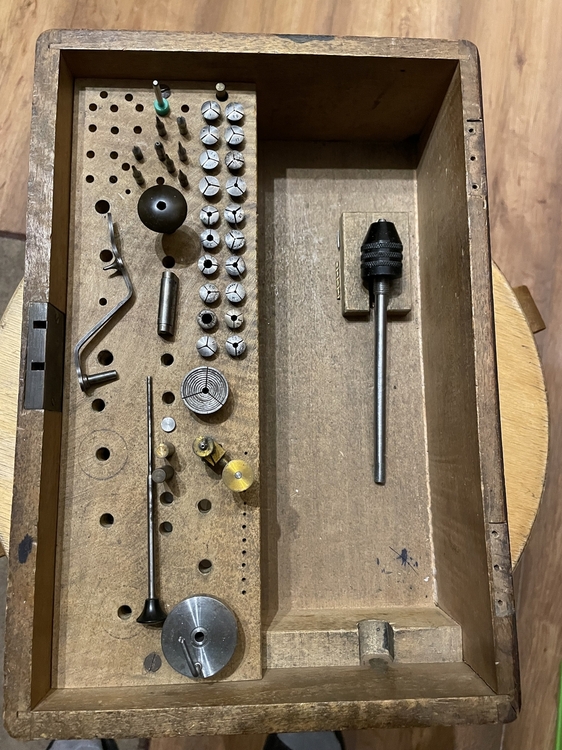

Pokaz zdjecia tej tokarki Lorcha do sprzedania.

[mkl1 6154]

[Andrzej Wachowicz 291]

No tak :uboga, zaciski nietypowe bo Lorch 6  5,05x0,7 mm

Wcale sie nie dziwie, ze chcesz ja sprzedac - tylko pytanie kto ja kupi i za ile. Jezeli znalazlby sie kupiec to sprzedac i nie zalowac pieniedzy.



[Kieszonkowe 736]

Witaj Andrzeju,

pełno tu specjalistów którzy tylko naprawiają zegary natomiast nie mają czasu odpowiedzieć Ci na zadane pytania.

Więc po kolei:

Parę lat temu poradziłem jednemu z młodych zegarmistrzów (który zawsze był biedny  ) patent starych polskich zegarmistrzów

którzy za komuny nie mieli dostępu do dobrych zachodnich materiałów i używali do toczenia osi prętów ze starych parasoli.

Kolega zapomniał nawet podziękować a patent z parasolami rozpowszechnił się w internecie. Problem polega tylko na tym

że to muszą być pręty ze starych (połowa ubiegłego wieku) parasoli, że pręty te mają tylko jedną średnicę i że po tym jak to zdradziłem

to parasole wymiotło ze śmietników  .  Oraz trzeba je odpowiednio przygotować -odpuścić - pokazywałem to na ostatnich warsztatach

organizowanych przez Czasika w Mysłowicach (ba nawet ich uczestnicy otrzymali ode mnie tabelkę ułatwiającą ta robotę) i na Patku w Lublinie.

Zasada jet dość prosta trzeba stal ogrzać do odpowiedniej temperatury a następnie ochłodzić. Najlepiej robić to w odpowiednich rynienkach

wypełnionych wiórkami mosiężnymi (i tu też uwaga nie każde wiórki są dobre - trzeba je odpowiednio przygotować) dlatego kiedyś można było

kupić to w internecie za nawet spore pieniądze. Wiórki zapewniają równomierne dostarczenie temperatury. Ja swoją stal robię w piecu którego

używam do robienia tarcz i szkiełek - a tam mam możliwość ustawienia temperatury od 0 do 1200 stopni z dokładnością co 1 stopień.
Ale i tak najczęściej korzystam ze starych zapasów tamponstali. Czasami można ją kupić na aukcjach też jeśli jest to ze starych zapasów to trochę

kosztuje. Najlepiej szukać takiej w oryginalnych pudełkach bo luzem można kupić taniej ale często jest to współczesna stal od "chińczyka" a tu z jakością

różnie bywa.

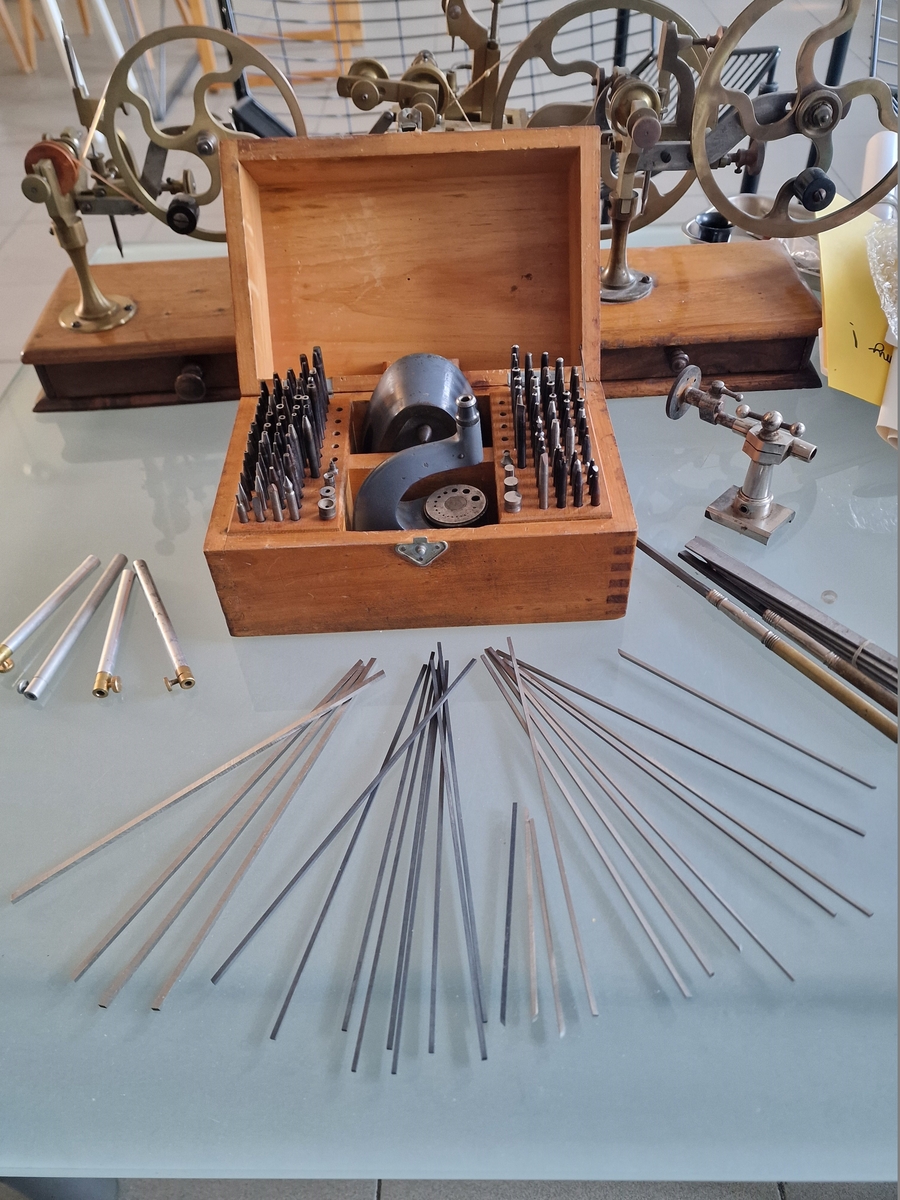

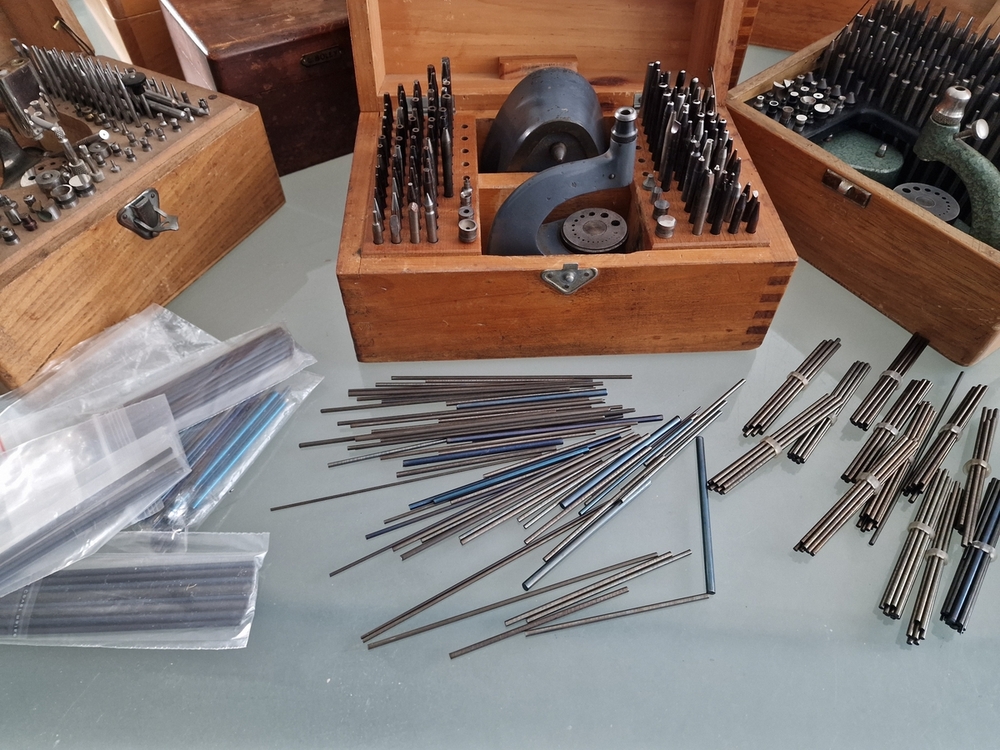

to moje skromne zapasy tamponstali jak widać średnice różne od średnic parasola od 0,2 do 5 mm

Patent z wykorzystaniem starych osi z zegarów z demobilu jest dobry (jak myślisz po co starzy zegarmistrze zbierali ten cały złom )

Jedyne co to trzeba wiedzieć co do czego zastosować



no i mieć trochę tego złomu / szrotu



To tyle na temat tamponstali i odpuszczania. Na najbliższych warsztatach (jeśli będą) możę zrobimy naukę toczenia i robienia własnych śrubek

A tam też taka odpuszcona stal się przyda   .

Co do noży to nie wiem czy pamiętasz ale jak Cię ostatnio zabrałem do szalonegoamatora to ci właśnie pokazywał noże zrobione z połamanych wierteł

tak więc nie jest to żadna nowośc Jedyny problem to trzeba je odpowiednio zaostrzyć a nie pochechłać na szlifierce . Nie wiem czy pamiętasz Janusz wtedy

pokazywał własnoręcznie zrobiony goniostat do ostrzenia. No i problem że są one dość krótkie więc do toczenia z ręki trzeba mieć jakiś uchwyt.

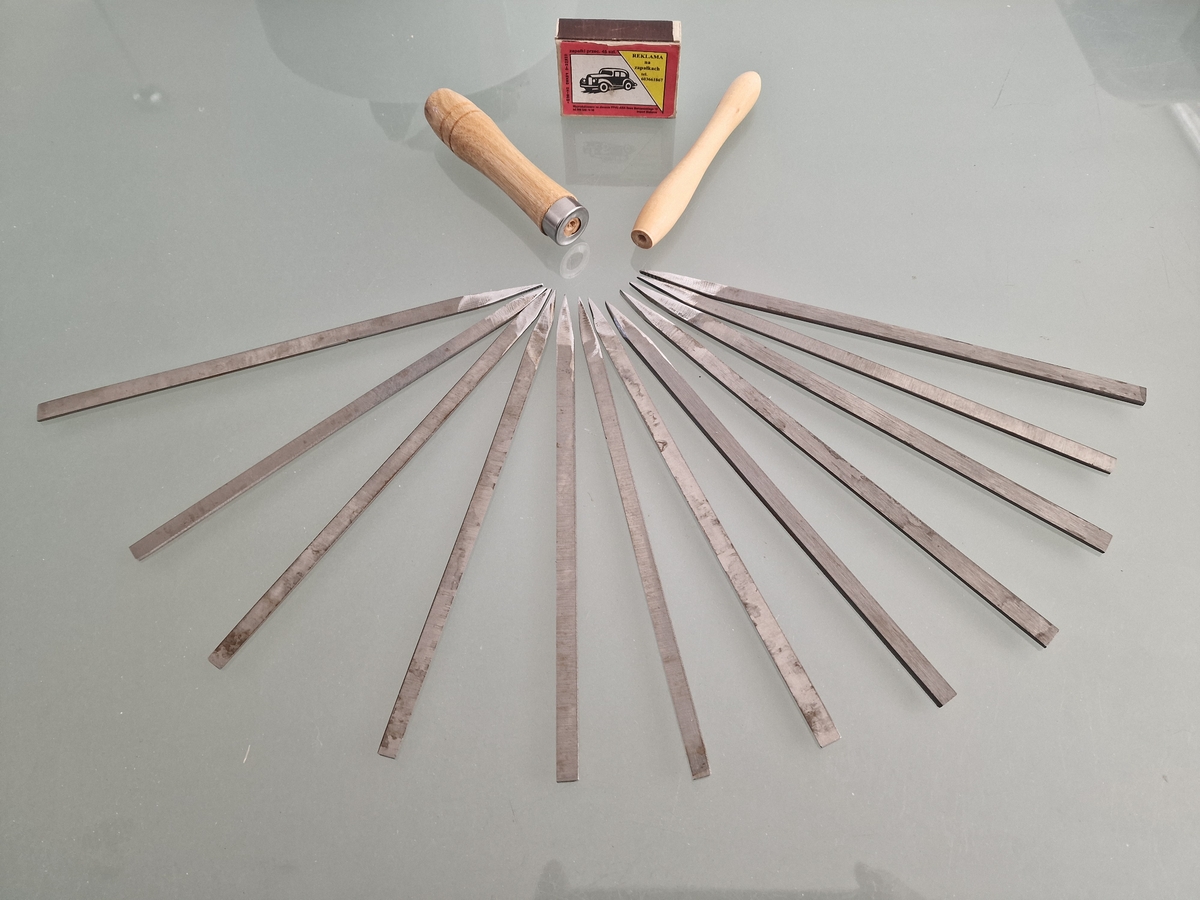

Ja osobiście używam stalek HSS 3x3 i 2x2 albo noży stali chromowoniklowej azotowane (na czarno).

Ważne żeby je też odpowiednio ukształtować ja podobnie jak Janusz używam do tego goniostatu który można ustawiać w 3 płaszczyznach.

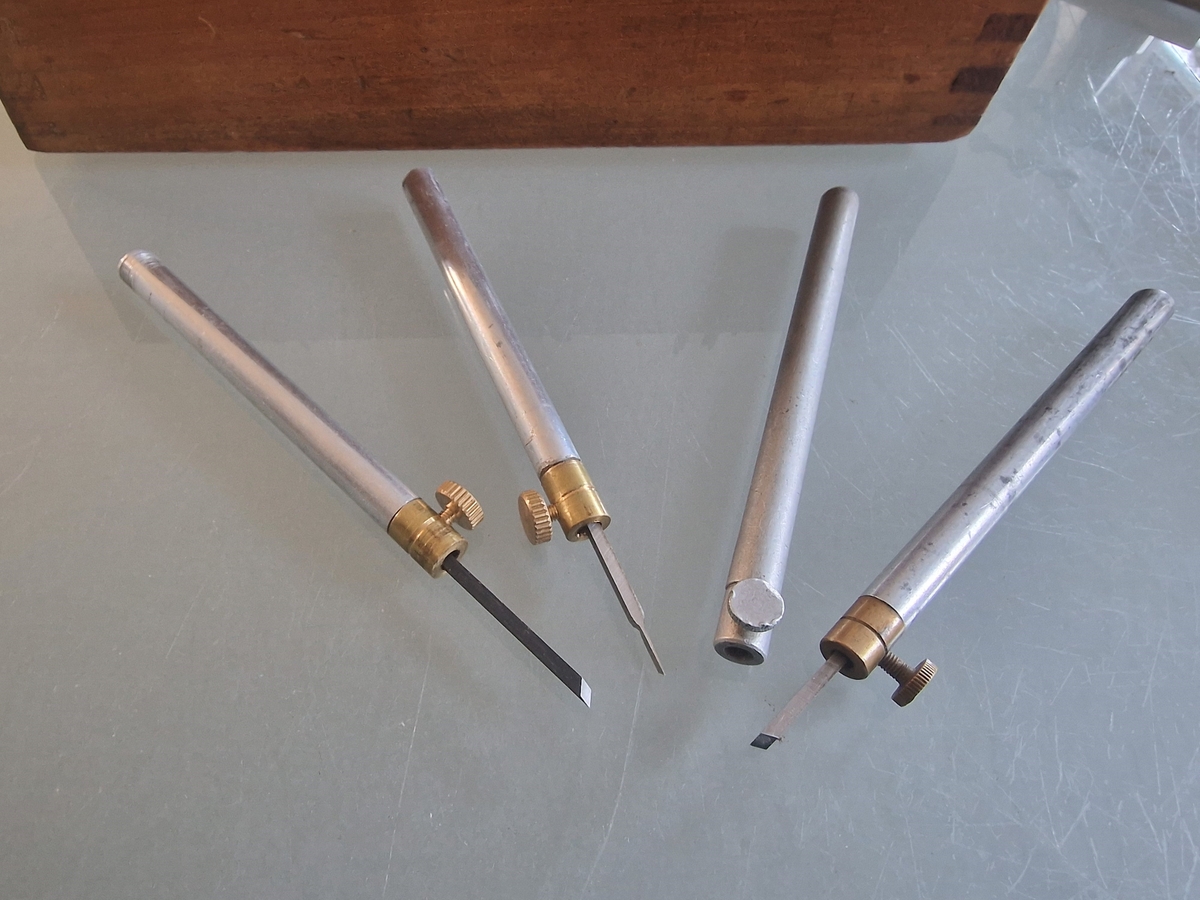

osadzam je w takich oprawkach też pojawiają się na aukcjach - ja ostatnio miałem kilka w Lublinie i szybko rozeszły się po Kolegach

W oprawkach tych też dobrze się krępuje wspomniane wyżej wiertła.





To noże mamy załatwione pozostało jeszcze polerowanie

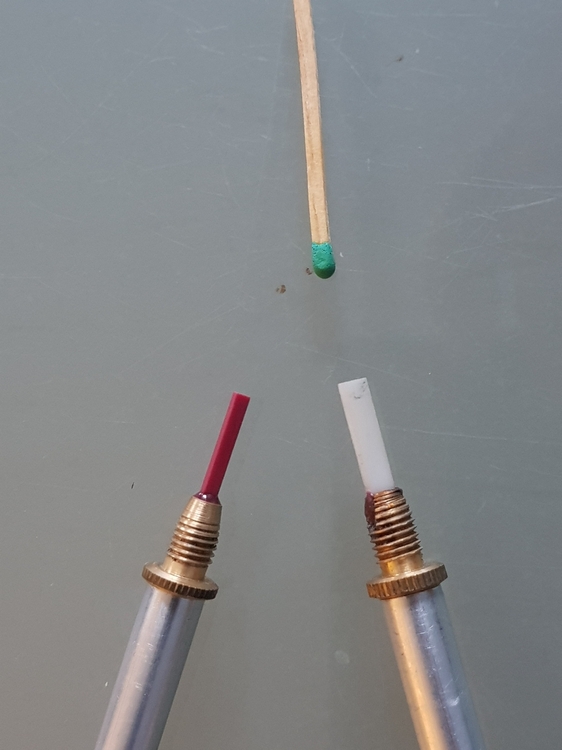

Polerowniki są różne z gradem poprzecznym i podłużnym  począwszy od stalowych do osi zegarów, poprzez stalowe precyzyjne do zegarów mniejszych i zegarków

na degusitach i szafirach skończywszy  te do dokładnych prac z najmniejszymi czopami.





Tu masz małe zdjęcia z poszczególnymi typami







i tradycyjnie "to by było na tyle"  - miłego końca weekendu



jak byś coś jeszcze potrzebował to pisz / dzwoń dla Kolegów zawsze znajdę czas

(ale to może dlatego że ja nie naprawiam tyle zegarów )

Roman

[Andrzej Wachowicz 291]

@Kieszonkowe

Jak zwykle , krotko i na temat.

dziekuje



pozdrawiam

[mkl1 6154]

I ze swej strony na tym kończę temat ZEGAR LIRA...



[Andrzej Wachowicz 291]

@mkl1

I w sumie masz racje bo zamiast rozmawiac o zegarze "Lira" to rozmowy toczyly sie wokol tokarek, a to nie ten dzial i temat. Moze otworzysz temat w dziale narzedzi zegarmistrzowskich na temat Twojej tokarki i oczekiwan odnosnie nowej tokarki 8 mm. Chetnie z Toba na ten temat porozmawiam. Juz dawno mialem ci to zaproponowac.

A poki co dziekuje

i pozdrawiam

[mkl1 6154]

Jakoś nie mam wielkiej ochoty na otwieranie takiej dyskusjii.

Tokarke jaka mam taką mam i juz Do moich prac wystarcza.

Kół zębatych nie będę dorabiał sam, więc kombajn mi nie jest potrzebny...

Może kiedyś okazyjnie znajdę lepszą????

[Andrzej Wachowicz 291]

Rozumiem. Dziekuje za wymiane wiedzy w tym temacie i... do uslyszenia w innych tematach.



pozdrawiam

[zadra 1816]

Ciekawa ta dyskusja.

I ja wyciągnąłem dla siebie kilka wniosków.



Na koniec poprosiłbym tylko o kilka dodatkowych zdjęć mechanizmu(jeśli zostały) - mogą być z demontażu/montażu.

Chodzi mi o ogólny wygląd płyt, bębnów sprężyn, przekładni, kotwicy (jest już jedno).



Kol @mkl1 - jak zwykle świetna robota

[mkl1 6154]

Zrobie , jak będę zamykał projekt i oddawał właścicielowi.

Tak naprawdę to "zwykły" francuz z końca XIXw początku XXw. Taki jak Japy itp...

Tylko wyróżnia go zmieniony układ  kinematyczny
