Tak, te sprężyny były jednocześnie ruchomymi obciążnikami.



Śruby służą do mocowania obciążników.



Sam wynalazek jest niezwykle prosty. W dużym skrócie i nie wdając się w szczegóły, można napisać tak: Pracę wahadła stabilizuje bimetal "a" który w zależności od temperatury otoczenia, zmniejsza lub zwiększa czynną długość włosa.

Czyli przy dzisiejszych włosach patent wręcz niepotrzebny,szkodliwy. Pozdrawiam:)P

[WueM 120]

Trochęśmy już o tym gadali: http://zegarkiclub.pl/forum/topic/80840-badische-uhrenfabrik/



PS

Nie ma szkodliwych patentów. Szkodliwy jest ich brak, np. dla gospodarki.

[kumite 255]

Trochęśmy już o tym gadali: http://zegarkiclub.pl/forum/topic/80840-badische-uhrenfabrik/



PS

Nie ma szkodliwych patentów. Szkodliwy jest ich brak, np. dla gospodarki.

Dzięki za odkopanie. Niedługo będzie potrzeba nawigator tematu. Jest noc, zapewne z parę razy , to trzeba przeczytać. Bimetal zgoda,ale czy w końcu jest, czy go nie ma w zegarze Ulana.P. ?



Po obiedzie, doszedłem do wniosku,że bimetal jest w obu przypadkach zrobiony tak samo,czyli podobnie ułożone metale.

Edytowane 12 Lutego 2014 przez kumite

[kumite 255]

Witam! Warto poobserwować wątek w aspekcie podwójnej sygnatury. Nr patentu i co dalej....?

http://mb.nawcc.org/showthread.php?110788-JUF-pendulum-27-numbers



pzdr P.

[janekp 516]

Witam! Warto poobserwować wątek w aspekcie podwójnej sygnatury. Nr patentu i co dalej....?

http://mb.nawcc.org/showthread.php?110788-JUF-pendulum-27-numbers



pzdr P.







DRGM 868673/75 Patent  przyznany JUF 27 Marzec  1924 rok na  wahadelko 4 kulkowe (Inverted 4-Ball)

[kumite 255]

DRGM 868673/75 Patent  przyznany JUF 27 Marzec  1924 rok na  wahadelko 4 kulkowe (Inverted 4-Ball)

A ta druga numeracja? P.

[kumite 255]

W ramach porannych przemyśleń.

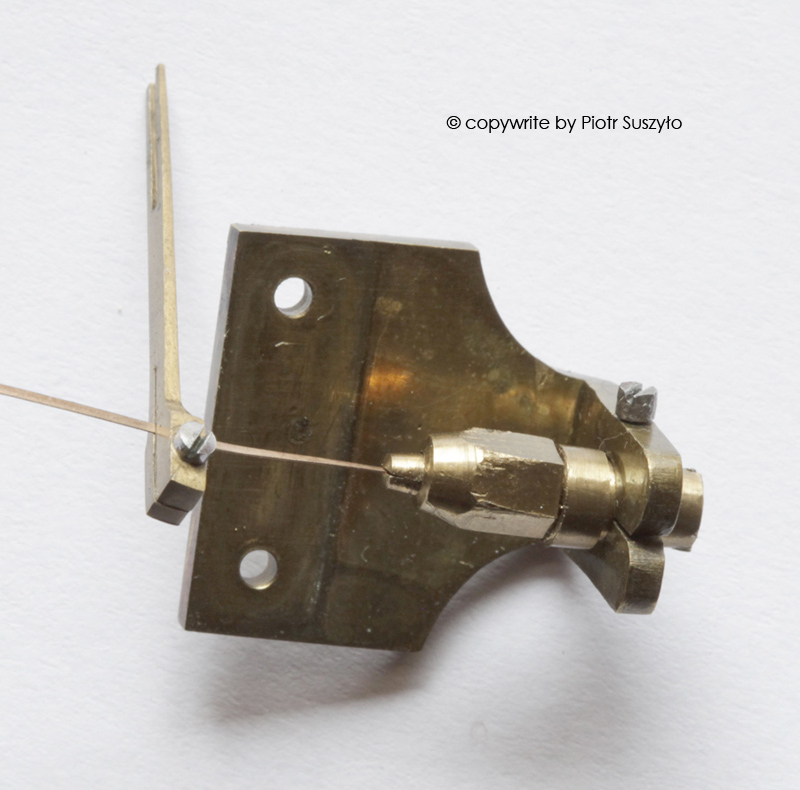

Natchnęło mnie dzisiaj ,dlaczego rozwiązanie mostu zawieszenia w urządzeniu eksperymentalnym, inaczej V V GB wyglądało tak jak na zdjęciu i nie zastosowano go później, mimo,że sprytne.



To , po prostu, jest idealnym rozwiązaniem do późniejszego testowania, czy doboru włosów do prawidłowej pracy, z tym, czy innym wahadłem.

W produkcji , kiedy już ustalono, jaki włos ma być stosowany, lepszym rozwiązaniem jest zdecydowane, stanowcze mocowanie na śrubę. Posiadacz zegara miał przecież nie grzebać w zegarze, tylko go używać,a od naprawy był zegarmistrz. Tak uważam.



pzdr

p.

Edytowane 12 Lutego 2014 przez kumite

[janekp 516]

A ta druga numeracja? P.







Wydaje  mi  sie  ze  jest  uzyty  inny  numerator (patrz  5) pewnie  pozniejszy  dopisek  naprawczy,adaptacyjny  byc  moze  do  innego  zegara.

[erzlot 298]

Bo to jest zegar roczny, który został wyprodukowany ze specjalnym przeznaczeniem dla kobiet.

Na górnej skali kalendarza ustawiasz raz w miesiącu albo okres owulacji, albo okres miesiączkowania.

Wchodząc do sypialni patrzysz na zegar i widzisz, kiedy możesz, a kiedy pościsz.

Dawniej nie było pastylek i innych wynalazków.

Dalej drążę ten temat: czy ta górna skala jest rzeczywiście powiązana/napędzana przez werk? Może jest to tylko taka "przypominajka" gdzie ręcznie nastawia się suwak/znacznik na jakiejś dacie (np urodzin). To by mi pasowało. Na foto nie widać takich szczegółów. Może Dascola się wypowie, bo ma to cudo na półce.

[kumite 255]

Dalej drążę ten temat: czy ta górna skala jest rzeczywiście powiązana/napędzana przez werk? Może jest to tylko taka "przypominajka" gdzie ręcznie nastawia się suwak/znacznik na jakiejś dacie (np urodzin). To by mi pasowało. Na foto nie widać takich szczegółów. Może Dascola się wypowie, bo ma to cudo na półce.

Na 100% przypominajka, przeca widać. Ta reszta cyferblatów to też pic na wodę. Do popychania palcem.P

Edytowane 12 Lutego 2014 przez kumite

[WueM 120]

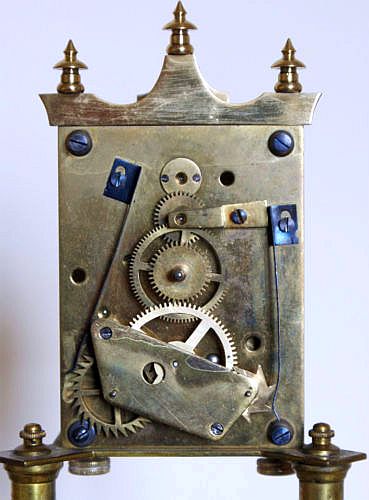

Kienzle 400-day calendar clock



[kumite 255]

Kienzle 400-day calendar clock




OOO! Tego się nie spodziewałem. Jak zjem obiad pomyślę, jak to działa. Dzięki za odsłnioęcie tajemnicy.;)P



ps. koło pośrednie do kalendarzy było dorabiane?

Edytowane 12 Lutego 2014 przez kumite

[kumite 255]

Kienzle 400-day calendar clock




Czy te wskaźniki są na sprzęgłach ciernych, co by poprawić palcem? bo działanie jak widać proste. Pozdrawiam:)P

[erzlot 298]

Na 100% przypominajka, przeca widać. Ta reszta cyferblatów to też pic na wodę. Do popychania palcem.P



Na 100% przypominajka, przeca widać. Ta reszta cyferblatów to też pic na wodę. Do popychania palcem.P

Ty sobie robisz jaja, a ja dalej nie wiem jak jest naprawdę.

[Dascola 3]

Dalej drążę ten temat: czy ta górna skala jest rzeczywiście powiązana/napędzana przez werk? Może jest to tylko taka "przypominajka" gdzie ręcznie nastawia się suwak/znacznik na jakiejś dacie (np urodzin). To by mi pasowało. Na foto nie widać takich szczegółów. Może Dascola się wypowie, bo ma to cudo na półce.

Dascola ma go tylko na polce,gorna skala nie ma polaczenia z zegarem mozna tylko paluszkiem przesuwac i ustawiac jak sie chce , mysle ze to takie przypomnienie jak kolega Erzlot napisal. Nie rozbieram raczej zegarow bo nie umiem. Z instrukcja jak to zrobic moge sie podjac

Edytowane 12 Lutego 2014 przez Dascola

[kumite 255]

Ty sobie robisz jaja, a ja dalej nie wiem jak jest naprawdę.

Jakie jaja, góra na pewno bez mechanizmu,a dół jak zapodał WueM.P



Szczerze, nie wierzyłem w ten dół. Jak widać, przegrałbym zakład. czasami trzeba coś rozebrać,żeby się przekonać.

Edytowane 12 Lutego 2014 przez kumite

[Dascola 3]

Zegar z kalendarzem puscilam w ruch i zobaczymy czy zmieni  sie cosik na dolnych tarczach.

[kumite 255]

Zegar z kalendarzem puscilam w ruch i zobaczymy czy zmieni  sie cosik na dolnych tarczach.

Właściwie to o północy należy ustawić. Ciekawe, czy wszystko zschynchronizowane.P

[erzlot 298]

Jakie jaja, góra na pewno bez mechanizmu,a dół jak zapodał WueM.P



Szczerze, nie wierzyłem w ten dół. Jak widać, przegrałbym zakład. czasami trzeba coś rozebrać,żeby się przekonać.

No coś Ty, dół na pewno ma mechanizm, o tym byłem przekonany. Ale z górną skalą Dziadek mnie zaskoczył, bo nie napisał, że to taki gadżet - albo ze mnie taki ćwok

[kumite 255]

No coś Ty, dół na pewno ma mechanizm, o tym byłem przekonany. Ale z górną skalą Dziadek mnie zaskoczył, bo nie napisał, że to taki gadżet - albo ze mnie taki ćwok

To nawet nie pytając wiadomo, na dole jest ruch obrotowy,a u góry miałbyś przesuwny z jakimś wybierakiem i zębatką, więc wyobraź sobie ile tego musiałoby tam być i jakie rozwiązane, maszyneria. P

[kumite 255]

Kienzle 400-day calendar clock




Widać,ale i tak nie umiem tego rozwiązać jak , to hula, za mostkiem jest tajemnica. Trzeba wiernie czekać.;)P

[Dascola 3]

Widać,ale i tak nie umiem tego rozwiązać jak , to hula, za mostkiem jest tajemnica. Trzeba wiernie czekać.;)P

Widze p. Piotrze , ze Cie wzielo na ten kalendarz.

[kumite 255]

Widze p. Piotrze , ze Cie wzielo na ten kalendarz.

Nie powiem, mózg rozgrzewam nad przełożeniami i z czego do czego idzie napęd , dobry trening.:)P

[Dascola 3]

Nie powiem, mózg rozgrzewam nad przełożeniami i z czego do czego idzie napęd , dobry trening.:)P

Chciala bym wiedziec tyle co Ty  i koledzy z forum. Nie przegrzej "zwojow" bo sie przelozy na bol glowy

[kumite 255]

Kienzle 400-day calendar clock




Nie, koledzy są mądrzejsi,ale mi coś zakiełkowało. Na 24 obroty koła godzinowego ,raz za pomocą palca zamontowanego w kole dużym obraca się dzień tygodnia i jednocześnie na kole z podziałką dni . Problem jest tylko w naprzemienności,więc paluszkiem lewą skalę trzeba poprawić zgodnie z ilością dni w miesiącu. W celu zgodności ilości dni w tygodniu z ilością dni w miesiącu wsadzony jest zębnik na kole miesięcznym. Chyba tak ta.;)P



Mam zagwozdkę, na 24,a przecież 12x2 więc nie wiem, co z tym palcem, co si tu nie gra.



Gra, przeca, dopiero po 24 godzinach koło pośrednie przerzuci palcem dzień.: EUREKA

Edytowane 12 Lutego 2014 przez kumite
