Regulateur Penta - zegarek pięciu.

[blase 53]

Chłopaki, skoro mamy już wybraną kopertę i mechanizm, to może poczynić pierwsze zakupy?



Żeby dobrze zrobić projekt, prosiłbym o dokładne zwymiarowanie tarczy i koperty. Narysujemy w CADzie i w trójwymiarze, będzie lepszy pogląd na to, jak to będzie wyglądało.

Kopert to na pewno wspólnie trzeba kupić bo może jakiś upust będzie.

Co do mechów to nie wiem...Raczej sklepów poza ussrwatch juz nie ma?





Leszek jak zrobisz tę próbę gilosza na wcześniej zabarwionej tarczy to daj znać. Ja zrobię wizualizację z wybraną kopertą. Dajcie mi także znać jaki w końcu gilosz pójdzie. Dla mnie wzór ten co Wacor robił jest OK jeśli w centrum nie wyjdzie za bardzo poszatkowany. Ten wzór co Ty Leszku zrobiłeś z takimi łukami tylko też może być ale zeby linie były jak najcieńsze i chyba lekko gęstsze. Natomiast ten wzór co ja wyrysowałem jest dosyć gęsty dlatego też musiałby byc zrobiony delikatnym wiórem .

Ten mój żeby już nie pisac w nowym postcie jest zrobiony z okręgów co 5stopni



Jeszcze mam tylko prośbę do Wacora żeby powiedział jak on wyrysował ten swój wzór to w razie czego zrobię już wizualizację zegarka do porównania wszystkich proponowanych wzorów

[Wacor 1211]

No to ustalmy kwotę i datę : do kiedy i ile wpłacić na konto. Puszczamy przelewy i gotowe



Jeszcze tylko ładne Molnije znaleźć...może Jimmy pomoże, mówił, że na CW chłopaki mogą mieć 5 w stanie NOS...



Poszukujemy Molnija z pasami...na ussrwatch akurat tego nie ma

[blase 53]

No to ustalmy kwotę i datę :

Ja te kopertę moge mieć od ręki za 35$ czy jakiś upust jeszcze będzie to nie wiadomo na razie.

[sanik 83536]

Ja te kopertę moge mieć od ręki za 35$ czy jakiś upust jeszcze będzie to nie wiadomo na razie.

Niezła cena, to razem z transportem?

[blase 53]

Niezła cena, to razem z transportem?

Niestety bez ale może przy 5szt wysłaliby za free Zapytam i napiszę jak będę wiedział

[EnamelDial 20]

Kop Dla mnie wzór ten co Wacor robił jest OK jeśli w centrum nie wyjdzie za bardzo poszatkowany.



Pocałujcie mnie w d*pę :D   od rana siedzę na tym wzorem Adama a dopiero mam 1/5 i na dodatek zrobiłem przeskok co normalnie zawału serca mało nie dostałem. Dobrze że to tester bo już by było po projekcie. :D  Nie wspominajcie mi o wpłacaniu pieniędzy bo skarbnik żona jak nigdy dzisiaj przyniosła mi kawę do warsztatu --- w wiadomym celu opróżnienia portfella :lol:

Prosiłby byście założyli za mnie za to dam wam upust 3% na tarczy i 16% na barwieniu

A teraz idę ciąć bo kur..a w telewizji jest wyścig z Contadorem a ja siędzę jak sierota w piwnicy na testerem Adama.



Tester Adama





zdjęcia z chronografuuu



[Wacor 1211]

Leszku, ja za Ciebie założę, nie ma problemu.



Wzór zapowiada się obiecująco, zobaczymy jak to będzie wyglądało w całości.



Blase, wzór to łuki, które wychodzą z wierzchołków pięciokąta foremnego wpisanego w koło, odstęp między łukami musisz ustawić taki, żeby było dobrze:)

[EnamelDial 20]

Do przemyślenia:

1. http://www.ebay.com/itm/44mm-Parnis-Vintage-Stain-Steel-CASE-PILOT-Fit-Unitas-6498-6497-Movement-C016-/181729506703?hash=item2a4fec358f:g:IV0AAOSwrklVP1MM



2. http://www.ebay.com/itm/43mm-Brushed-Steel-Case-Sapphire-Glass-fit-6498-6497-Movement-Parnis-Watch-C034-/351426044722?hash=item51d29fe332



3. http://www.ebay.com/itm/46mm-Polished-Stainless-Steel-Sandblast-Case-Marina-Militare-Mechanical-PAM-/181883339506?hash=item2a591782f2



Tak na szybko...



1 to złom



2 koszmarnie wykończona - przypomina mi jakościowo moje koperty



3 Adam za duża !!!!  taka to by była ładna pod białą porcelanę.





To może zabarwmy termicznie na niebiesko. Podoba się wszystkim opcja niebieskiego giloszu i srebrnych małych tarczek? A na srebrnych tarczkach grawer usupełniany farbą czarną lub zamiast graweru tampo.



termicznie ale nie na mosiądzu bo się nie, należało by inny materiał zastosować np. tytan





To najpierw zabarwić na niebiesko a później giloszować... Da radę?



Próbowałem, da radę ale nie na mosiądzu i kłopot będzie z wypolerowaniem końcowym bo może zniszczyć kolor.



Blaze pod mikroskopem widać że lekko odskakuje utlenienie przy rysach ale na oko tego nie widać



Jak będzie wola na niebiesko będę szukał sposobu by Was zadowolić :-)







Jakość tego była kiepska (bitmapa) . Trzeba narysować lub znaleźć gotowego wektora:)



To było wycięte z tego:




Poproszę Jimiego to machnie





Chłopaki, skoro mamy już wybraną kopertę i mechanizm, to może poczynić pierwsze zakupy?



Żeby dobrze zrobić projekt, prosiłbym o dokładne zwymiarowanie tarczy i koperty. Narysujemy w CADzie i w trójwymiarze, będzie lepszy pogląd na to, jak to będzie wyglądało.





Nie zgadzam się. Do puki nie zamkniemy całego projektu.  To juz trzecia wersja koperty a tarcza z gilosza zmierza ku niebieskiej wycinance w stylu zegarków Sanika.

Wstrzymajmy się jeszcze . Są święta dograjmy projekt.







Ja te kopertę moge mieć od ręki za 35$ czy jakiś upust jeszcze będzie to nie wiadomo na razie.



35 do bardzo dobra cena.

Gdyby zamówić 50 szt dostaniesz upust ?

W jakiej cenie możesz załatwić kopertę z tą strzałką ( lotnik) którą wybrałem jako pierwszą ???





Leszku, ja za Ciebie założę, nie ma problemu.



Wzór zapowiada się obiecująco, zobaczymy jak to będzie wyglądało w całości.



Blase, wzór to łuki, które wychodzą z wierzchołków pięciokąta foremnego wpisanego w koło, odstęp między łukami musisz ustawić taki, żeby było dobrze:)



Adam dziękuję :-)))) Na razie poczekajmy aż zgramy kosztorys całego zegarka.



Wzór jest super. :







Adam pomimo że to fajny wzór nie będziemy go ciąć. Mam podzielnicę na 360 stopni ( do podziałów 12). Do podziału na 5 musiałbym mieć gradową (400). Na tej co mam nie podzielę idealnie wzoru.





Tak wiec odpada.

[EnamelDial 20]

Ten wzór co Ty Leszku zrobiłeś z takimi łukami tylko też może być ale zeby linie były jak najcieńsze i chyba lekko gęstsze. Natomiast ten wzór co ja wyrysowałem jest dosyć gęsty dlatego też musiałby byc zrobiony delikatnym wiórem .

Ten mój żeby już nie pisac w nowym postcie jest zrobiony z okręgów co 5stopni







Mój wzór jest taki i nie będzie już zmieniony , geometria jest optymalna pod emalię.



Twój wzór jak jest dzielony co 5stopni jest idealny :





jeden z tych dwóch jest moim faworytem.





...może Jimmy pomoże, mówił, że na CW chłopaki mogą mieć 5 w stanie NOS...





Tak ale Jimmy mówił o zwykłych bez pasów. Szukaj zegarka Iskra, Rolex, Cotebert tam jest ten mechanizm.

[sanik 83536]

Twój wzór spełnia moje oczekiwania co do giloszu w 100%

[Wacor 1211]

Leszek, wzór wygląda mega dobrze (chociaż to tylko 3/5)... nie dasz rady podzielić dokładnie? co 72stopnie?



Mógłbyś skończyć ten próbnik? Zobaczyć jak wygląda całość?



Może by pomyśleć o tej podzielnicy?

[EnamelDial 20]

Twój wzór spełnia moje oczekiwania co do giloszu w 100%



Jest super,  w ciągu 1-2 miesięcy doprowadzę go do ideału.





Leszek, wzór wygląda mega dobrze (chociaż to tylko 3/5)... nie dasz rady podzielić dokładnie? co 72stopnie?



Mógłbyś skończyć ten próbnik? Zobaczyć jak wygląda całość?



Może by pomyśleć o tej podzielnicy?



Nie dam rady podzielić moje ślimacznice pracują co 5 stopni. Podzielnica kosztuje na e-bay 2800 euro.  Próbnik jest skończony ale ostatnie dwa okręgi to tylko moje cięcia z różnymi nastawami noża, kątów, itp.



Zgadnij który to po ciemku ?







Jak strasznie się uprzecie to wytnę tymczasową podzielnicę stałą tylko na ten projekt. Ale to zajmie czas.



Pozdrawiam

[blase 53]

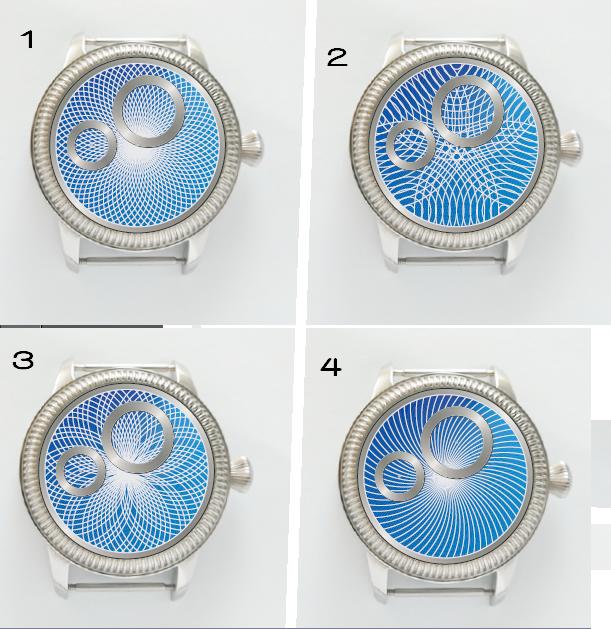

A ja zrobiłem 4 wirtuale wszystkich trzech koncepcji na zaakceptowanej kopercie plus czwarta (tutaj oznaczona nr 3) która została zainspirowana pentagramem Wacora. z tym, że ja wywaliłem kilka kółek i jakby coś na wzór tej Róży Venus wyszło. Wszystkie gilosze są skalowane co 5 stopni  poza tym Wacora z którym zresztą miałem najwięcej problemów.



Tarczki sekundowa i godzinowa będa nakładane i wycinane osobno. Podziałka minutowa jest wytoczona na blaszce giloszowanej.

P.S. Fajnie by było jakby Leszek zabawił najpierw blachę na kolor Niebieski i później wycinał. Materiał na całość tarczy dać stal nierdzewną i gitara, nie trzeba będzie niczym konserwować.



Podziałek na razie nie dodawałem. Jak wybierzemy wersję ostateczną wzoru giloszowania to będziemy gdybać nad indeksami.





Aha, ja widzę podziałkę minutową nie za szeroką, bo raz że bezel i tak jest szeroki, dwa że tam mają być tylko indeksy minutowe. Trzeba wziąć Też  pod uwagę to , że chcemy pokazać jak najwięcej gilosza a przecież logo i napisy też gdzieś muszą wejść.



W razie czego jakbyście mięli jakieś inne pomysły co do szerokości czy też średnic krążków i podziałek to piszcie. Mam już zrobiony projekt właściwie, teraz będziemy wybierać i konsultować kolejne szczegóły.



ALE NAJPIERW WYBIERZMY WZÓR GILOSZOWANIA ŻEBY LESZEK MÓGŁ GO OPANOWAĆ DO PERFEKCJI.

[sanik 83536]

Dobra robota. Mój prywatny ranking:

1. 1

2. 4

3. 2

4. 3

[EnamelDial 20]

A ja zrobiłem 4 wirtuale JI.



[Wacor 1211]

Blase, a mógłbyś w tym moim wzorze (2) dać więcej łuków? Bo teraz wydaje się pusty i nieciekawy, na próbniku Leszka wygląda świetnie.

Zwróćcie uwagę jak on się błyszczy...jest dużo krawędzi, także w słońcu musi nieźle robić...



Leszku, daj fotkę całej tarczy. Duży problem by był ze zrobieniem tej stałej podzielnicy?

[EnamelDial 20]

Nie mam więcej fotek, reszta ciecia to tylko mój tester.

Zawsze jak w grę chodzi wytyczenie wzorów z dokładnością 0,05 mm to jest problem.



Po namyśle stawiam na wzór 4 lub Breguet 1 z tym że zobaczę jak będzie wyglądać z logo.

Pierścień zewnętrzny musi być większy (co najmniej równy małej tarczy)  lub w ogóle.

[blase 53]

Po namyśle stawiam na wzór 4 lub Breguet 1 z tym że zobaczę jak będzie wyglądać z logo.

Pierścień zewnętrzny musi być większy (co najmniej równy małej tarczy)  lub w ogóle.

Nie no to żeby nie było zewnętrznego ringu na indeksy minutowe to nie wchodzi w grę - muszą być.

Jeśli ma być szerszy to niewiele bo wyjdzie topór (pamiętaj , że to tylko projekt a w rzeczywistości jest tam jeszcze faza wewnętrzna bezela, która jeszcze będzie poszerzać optycznie)

[sanik 83536]

Pierścień z indeksami musi być, po pierwsze dla poprawy czytelności wskazań, po drugie, aby odcinać tarczę od lunety, która też ma być frezowana.

[blase 53]

Pokażę jeszcze tak jak Leszek mówi, bez podziałki zewnętrznej i tak jak Wacor mówi żeby jego wzór miał więcej linii żeby każdy mógł ocenić.

[blase 53]

Pierścień z indeksami musi być, po pierwsze dla poprawy czytelności wskazań, po drugie, aby odcinać tarczę od lunety, która też ma być frezowana.

A propos lunety to nawet przyszło mi na myśl żeby stoczyć te frezowania i mięlibyśmy płaską powierzchnię na indeksy minutowe. Co Wy na to?

[sanik 83536]

Wtedy wyjdzie pilot Raczej odpada.

[EnamelDial 20]

Nie no to żeby nie było zewnętrznego ringu na indeksy minutowe to nie wchodzi w grę - muszą być.

Jeśli ma być szerszy to niewiele bo wyjdzie topór (pamiętaj , że to tylko projekt a w rzeczywistości jest tam jeszcze faza wewnętrzna bezela, która jeszcze będzie poszerzać optycznie)



tu masz bez indeksów :







tutaj z szerokimi kołami











tu masz fotki z budowy moich giloszarek









Pierścień z indeksami musi być, po pierwsze dla poprawy czytelności wskazań, po drugie, aby odcinać tarczę od lunety, która też ma być frezowana.



dlatego napisałem by poszerzyć to koło







Luneta to ten pierścień u góry ? Jak tak to w tej kopercie jest z matrycy. W mojej kopercie jest frezowany dlatego pisałem że to dwie różne jakości wyrobu.





Pokażę jeszcze tak jak Leszek mówi, bez podziałki zewnętrznej i tak jak Wacor mówi żeby jego wzór miał więcej linii żeby każdy mógł ocenić.



Nie bój się połączyć tych małych  kółek z dużym.

Proszę byś włożył też miejsce na logo  :-)

[blase 53]

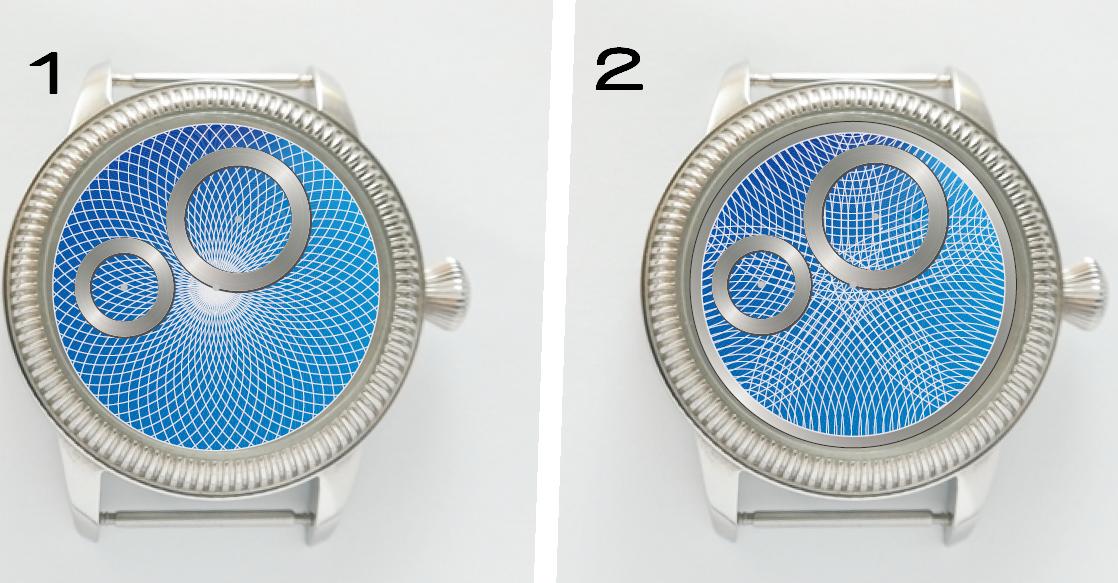

Opcja 1 pokazuje jakby to wyglądało bez podziałki minutowej - zostaje wtedy tylko oryginalna faza bezela(ramki)

Opcja 2 pokazuje więcej lini we wzorze Wacora i jak to wygląda z podziałką



Moje przemyslenie - chyba Leszek ma rację, że opcja bez dodatkowego pola na podziałke minutową może być dobra. Punkty minutowe mozna by dać wtedy na giloszowanej części lub zdemontować szkło i powiercić lub wygiloszować linie podziałki minutowej na tej fazowanej wewnętrznej części bezela.



P.S. Ciężko Wam pewnie będzie sobie wyobrazić te detale ale jak wybierzemy wzór gilosza to zrobię małą symulację tej tarczy wydrukowanej na folii i wsadzonej w kopertę. Wtedy będzie widać wszystko znacznie lepiej.



[blase 53]

Nie bój się połączyć tych małych  kółek z dużym.

Proszę byś włożył też miejsce na logo  :-)

Dopiero teraz przeczytałem...ale wstawiałem to półokragłe miejsce a logo i napisy ale jakoś taka dziwna buźka wychodziła
