Wiem - było...

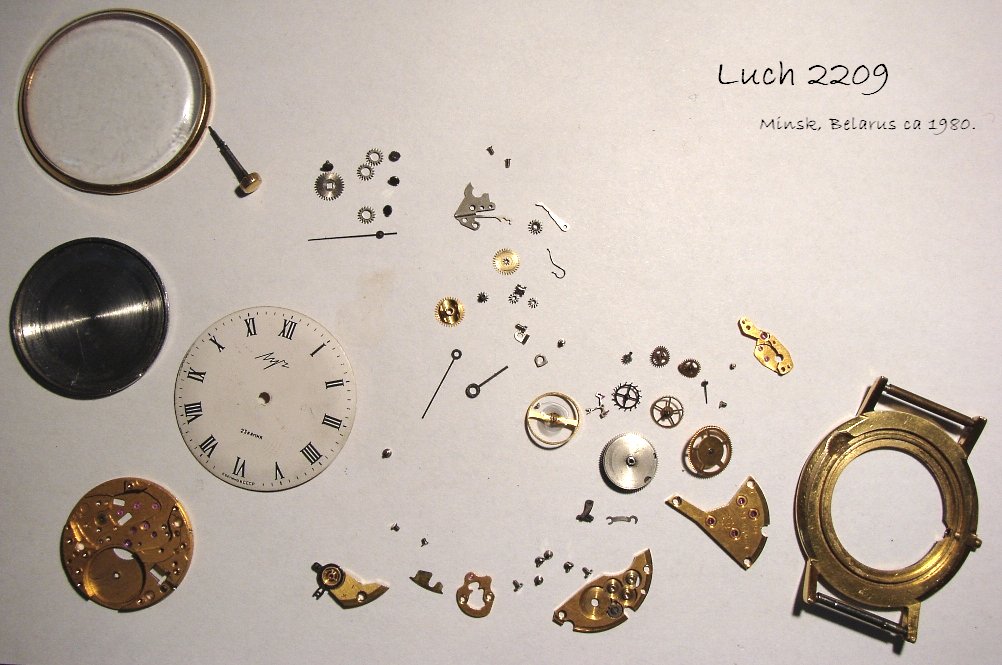

W kąciku zegarmistrzowskim swego czasu kolega Ritter pokazywał 2209, ale co szkodzi - przygotowałem zdjęcia na inne forum, gdzie jeszcze nie mieli, to i tu wrzucę...



Nie rozmontowywałem bębna sprężyny (nasmarowany) oraz łożysk balansu. Te drugie to dlatego, ze w razie zgubienia któregoś z elementów nie mam na wymianę, a te wstrząsoodporne łożyska łatwo przypadkiem zdekompletować przy pracy...






Celowałem w coś lepszego, ale niestety zima zaatakowała i sprzedawcy w D.G. nie dopisali...

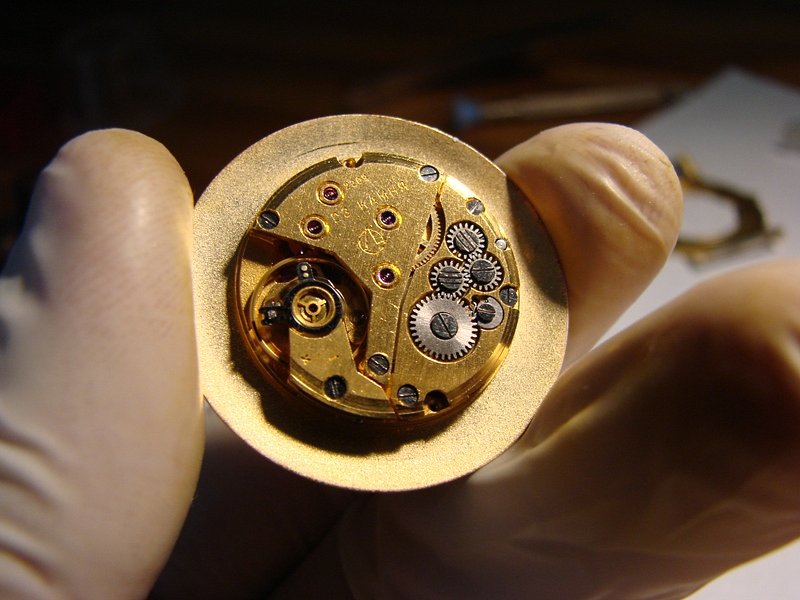

Nie uwierzycie, ale to jedyny płaski Łucz, jakiego znalazłem :) Przyjrzyjmy się kilku ciekawym detalom...






Włos... niestety w bardzo wielu 2209 jest pogięty...

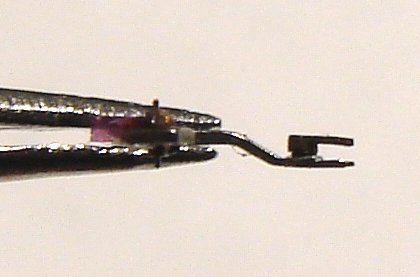

Dla zaoszczędzenia miejsca przerzutnik wmontowano w koło balansowe.






To nie jest zepsute, to tak ma być. Kotwicę trzeba było wyprofilować, zeby współpracowała z tak skonstruowanym przerzutnikiem.






Mechanizm ma ponadprzeciętną ilość kółek...

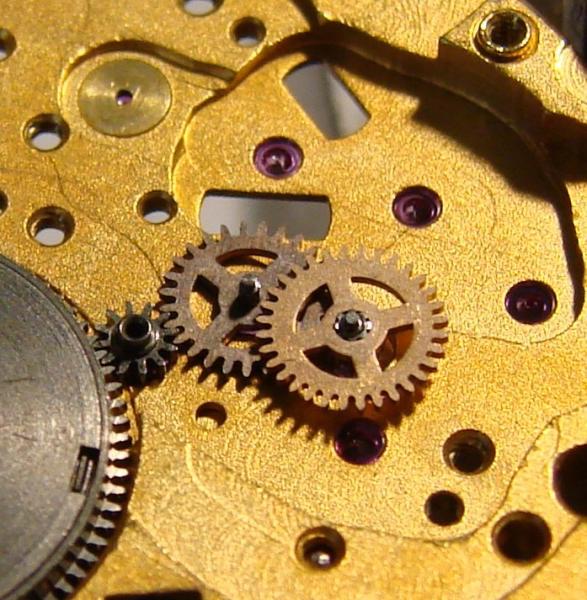

Najciekawsze z nich to to duże, współosiowe.

Rozwiązanie w ZSRR wprowadzone pierwszy raz przez Czystopolską Fabrykę Zegarków w "precyzyjnym" 2809 , stosowane także w Rakiecie 2209. Służy do napędu "fałszywego" centralnego sekundnika bez zastosowania sprężynki ciernej ograniczającej drgania.

Napęd przechodzi przez jedno z kół na oś sekundnika i z powrotem na drugie z kół, a potem dalej w stronę wychwytu - niweluje to luz typowy dla takiego rodzaju centralnego sekundnika.

Warto zauważyć zatem, że w trakcie normalnej pracy koła nie obracają się względem siebie.






Płyta główna...



Teraz montaż tiretu:












I lecimy dalej z elementami remontoiru.









Teraz trzeba go przełączyć w pozycję nastawiania wskazówek:






Potrzeba dwóch rąk, bo wodzik trzeba najpierw nieco odepchnąć przed przełączeniem tiretu...

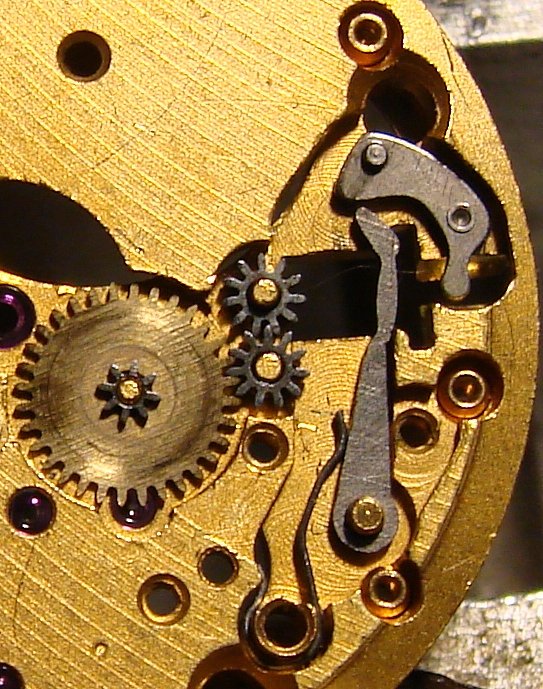

Remontoir jest  typowy, o wiele ciekawsza jest druga strona...









Zaczynamy od tych kóleczek. Środkowe ma cieńszą i grubszą połówkę osi, wkładamy grubszą na dół...









I przykrywamy mostkiem.

Śrubki są króciutkie, więc trzeba uważać z siłą, nie dokręcać za mocno...

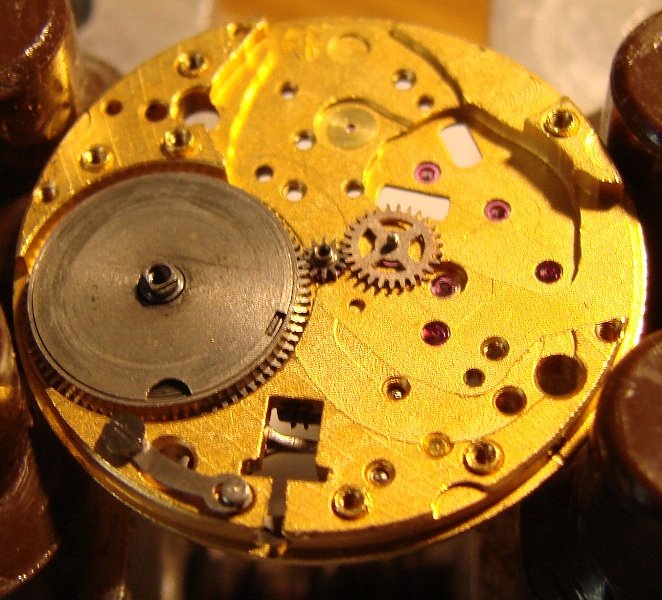

Teraz montaż przekładni chodu i koła wychwytowego:












Zębnik ostatniego koła przekładni jest płaski i zazębia się tylko z jedną z dwóch współosiowych zębatek. Inaczej nie miałoby to sensu...






Ten mostek wygląda groźnie, ale poszło bardzo gładko... Aż podejrzanie gładko - trzy razy sprawdzałem, czy mogę bezpiecznie dokręcać...



Teraz mostek bębna...






Najpierw beczka, później będzie za późno :)






Cztery kółka, dwie odwrotne śrubki. 2209 ma wszystkiego dużo :)






W mechanizmie zastosowano metalowe tulejki dla kół naciągowych.









Tulejki są grubsze od kół, więc śrubka blokuje tulejkę, wokół której kreci się kółko.

W ten sposób zużyje się kółko lub tulejka. mosiądz zużyłby się szybciej...









Tyle...

Teraz ćwiertnik:






Oś sekundowa nie jest wygięta - ma ogromny luz. Nie wiem, czy zastosowano niewłaściwą część, czy to kwestia zużycia - nie widzę, żeby była zużyta...



Kotwica:









Zespół balansu:






Mostek ma nowszy system mocowania włosa bez śrubki. Osobiście bardzo go nie lubię...






Włos wyprostowałem...






Gotowy do montażu...






Może tego nie widać na zdjęciu, ale włos jest za wysoko zamontowany na mostku i nie jest idealnie płaski.

Pewnie to kwestia grubej podkładki pod mostkiem- wątpię, czy aż tak grubej potrzeba, ale nie mam cieńszych...









wskazówka godzinowa jest blisko tarczy - trzeba uważnie sprawdzić, czy nigdzie nie obciera...












Wsio...




Edited by pmwas

Miłego dnia!

Share this post


Link to post
Share on other sites
Guest Wojciech1500

Do pełni szczescia można by się pokusić o polerkę koperty :) Aluchrom, szmatka i do dzieła - czyni cuda :)

Share this post


Link to post
Share on other sites

Nie jest zły, a w każdym razie nie będzie chyba wiele lepszy.

Te późne Łucze 2209 nie wywołują wrażenia, że patrzymy na produkt wysokiej jakości...

Wczesne Łucze 2209 czy Poljot de Luxe to zupełnie inna bajka.


Miłego dnia!

Share this post


Link to post
Share on other sites
Guest Blunio

Nie widziałem żebyś nanosił smar na elementy współpracujące. Czy też pominąłeś to zagadnienie ?

Share this post


Link to post
Share on other sites
Guest Yakovlev

Nie widziałem żebyś nanosił smar na elementy współpracujące. Czy też pominąłeś to zagadnienie ?

Hmmm... to chyba oczywiste? Nie sądzę żeby pmwas poskładał to, by pracował tak sobie na sucho.

Share this post


Link to post
Share on other sites

Brakuje mi dobrego smaru do bębna i naciągu, co zwłaszcza mi doskwiera w dużych mechanizmach. Ale ponieważ te zegarki są do kolekcji, a nie do noszenia, posiłkuję się tu gęstym olejem i działa, pytanie tylko jak by wyglądało zużycie po latach eksploatacji. Kiedyś może spróbuję, ale musiałbym nosić jeden zegarek non stop, a to spore poświęcenie ;)

Z resztą elementów jest prosto - oliwa w łożyska i na wychwyt i hula. Na sucho nawet nie ruszy - nie piszę o olejach i smarach, bo po prostu nie mam w tym temacie rzetelnej wiedzy i nie chcę, by powielano moje błędy. Jak komu zależy to sobie doczyta w odpowiedniej literaturze ;)


Miłego dnia!

Share this post


Link to post
Share on other sites
Guest Blunio

Z resztą elementów jest prosto - oliwa w łożyska i na wychwyt i hula. Na sucho nawet nie ruszy - nie piszę o olejach i smarach, bo po prostu nie mam w tym temacie rzetelnej wiedzy i nie chcę, by powielano moje błędy. Jak komu zależy to sobie doczyta w odpowiedniej literaturze ;)

Dzięki za informację. :)

A póki co to ... dobrej nocy życzę. I nie zapomnij przestawić zegarka B)

Share this post


Link to post
Share on other sites

Nie jest zły, a w każdym razie nie będzie chyba wiele lepszy.

Te późne Łucze 2209 nie wywołują wrażenia, że patrzymy na produkt wysokiej jakości...

Wczesne Łucze 2209 czy Poljot de Luxe to zupełnie inna bajka.

Witam.

No w końcu trafiłem na świetny opis tego mechanizmu.

Mam identyczny zegarek , napisałem na forum ale jeszcze brak odpowiedzi.

Ze zdjęć wynika że werk wyciągamy od strony tarczy , szybka jest w ramce ?

Można ją jakoś podważyć nożem żeby nic nie uszkodzić , bo ciasno spasowana?

I jeszcze jedno chyba spadła tzw. beczka czy półbeczka bo nie chodzi wałek naciągu prawidłowo.

jak najprościej się do tego dobrać.

Na koniec a może początek przed wyjęciem werku zwolnić sprężyna jak to zrobić.

Dzięki.

Share this post


Link to post
Share on other sites

Szybka jest w ramce. Po drugiej stronie od koronki jest małe podcięcie, w który włożysz ostrze nożyka i tak możesz to podważyć. Tylko ostrze musi być fest ostry, bo tam mało miejsca jest. O półbeczce się nie wypowiem. A naciąg zwolnisz odsuwając blokadę koła naciągowego. Tylko trzymaj wtedy koronkę i powoli popuszczaj, inaczej zbyt szybkie obroty mogą narobić bałaganu w mechanizmie.

Share this post


Link to post
Share on other sites

Jaką odchyłkę (SPD) robią Wasze Łucze, Poljoty etx. z werkiem 2209?,

Pytam szczególnie Kolegów którzy mają zegarki po przeglądzie.

Share this post


Link to post
Share on other sites

Super robota z tym 2209 i z ciekawości zapytam - trzy wyżłobienia (zamiast standardowego, jednego na śrubokręt) na śrubkach oznaczają "lewy gwint"?

Zawsze mnie to ciekawiło w przedmiotowym werku...

Share this post


Link to post
Share on other sites
7 godzin temu, makitabatata napisał:

Super robota z tym 2209 i z ciekawości zapytam - trzy wyżłobienia (zamiast standardowego, jednego na śrubokręt) na śrubkach oznaczają "lewy gwint"?

Zawsze mnie to ciekawiło w przedmiotowym werku...

Jest tak jak piszesz trzy rowki na łbie śruby to lewy gwint


KUPIĘ - TROCHĘ WOLNEGO CZASU !

Share this post


Link to post
Share on other sites
W dniu 15.01.2017 o 14:10, pmwas napisał(-a):

Mostek ma nowszy system mocowania włosa bez śrubki. Osobiście bardzo go nie lubię...

Wczoraj takiego kręciłem i pogiąłem włos właśnie przez to mocowanie. Jak to się składa?

Share this post


Link to post
Share on other sites
22 minuty temu, prw6 napisał(-a):

Wczoraj takiego kręciłem i pogiąłem włos właśnie przez to mocowanie. Jak to się składa?



Gimnastyka jak diabli. Trzeba śrubokręcikiem rozgiąć ścisk i od spodu wsunąć bolec. Osobiście balans z włosem rozłączam od mostka jedynie w przypadkach kamyków nakrywkowych przykręcanych od spodniej strony (system bez zabezpieczeń wstrząsowych). W każdym innym zdejmuję tylko sprężynkę i kamyki i balans w całości się kąpie (zresztą przkręcony do płyty). Efekt ten sam a nie ryzykujemy uszkodzeń


TikTak TikTak - tylko 2 kalorie ;-)

MARIANEK :)

Share this post


Link to post
Share on other sites
Teraz, mkoch napisał(-a):



Gimnastyka jak diabli. Trzeba śrubokręcikiem rozgiąć ścisk i od spodu wsunąć bolec. Osobiście balans z włosem rozłączam od mostka jedynie w przypadkach kamyków nakrywkowych przykręcanych od spodniej strony (system bez zabezpieczeń wstrząsowych). W każdym innym zdejmuję tylko sprężynkę i kamyki i balans w całości się kąpie (zresztą przkręcony do płyty). Efekt ten sam a nie ryzykujemy uszkodzeń

Dzięki! nie działał poprawnie chciałem sprawdzić czy nie pogięty włos, no i lekko był, poprawiłem, a później szkoda gadać:D

Share this post


Link to post
Share on other sites
