Tarcze grawerowane i giloszowane ( LK )

[blase 53]

Super , dobry kierunek ...oj fajnie taka tarczka z regulatorem z sub sekundą będzie wyglądać ...

[EnamelDial 20]

Dziękuję. Każdy następny detal ( subsekunda) to dodatkowa praca :-(



Dzisiaj za dnia :









pozdrawiam

[lukaszr 61]

Ni kurde, idziesz do przodu, pięknie to wygląda,

jeszcze trochę i będzie profesionalna tarcza do włożenia w kopertę .

A później pewnie będzie profesjonalna koperta do włożenia profesjonalnej tarczy i będzie malina

[jimmy6 2373]

Leszek.....................jest DOBRZE

[Enkil 8238]

Malina jeszcze tylko w kolejnych produkcjach subtarczki godziny i sekundy, zagłębione i że szlifem słonecznym bądź promienistym i nikt ci nie dorówna.

Świetna robota.

[blase 53]

Malina jeszcze tylko w kolejnych produkcjach subtarczki godziny i sekundy, zagłębione i że szlifem słonecznym bądź promienistym i nikt ci nie dorówna.

Świetna robota.



Zagłębienia uzyskuje się tocząc tudzież frezując (ewentualnie na prasie). Szlify, o których wspominasz  w sub sekundowych polach  nie spotkałem.



 Najnowsza tarcza Leszka ma już tą specyficzną moc   jak będą dwie sub tarcze (sekunda i godzina to już w ogóle wypas) - gratuluję

[Enkil 8238]

Zagłębienia uzyskuje się tocząc tudzież frezując (ewentualnie na prasie). Szlify, o których wspominasz w sub sekundowych polach nie spotkałem.



Najnowsza tarcza Leszka ma już tą specyficzną moc jak będą dwie sub tarcze (sekunda i godzina to już w ogóle wypas) - gratuluję

Miałem na myśli coś takiego, na subtarczce widać rozchodzące się ze środka promienie, srebrne tarcze też takie są.

[EnamelDial 20]

Ni kurde, idziesz do przodu, pięknie to wygląda,



Dziękuję i zapraszam do oglądania moich galerii





Leszek.....................jest DOBRZE



To się nagadałeś :D :D  dziękuję





Malina jeszcze tylko w kolejnych produkcjach subtarczki godziny i sekundy, zagłębione i że szlifem słonecznym bądź promienistym i nikt ci nie dorówna.

Świetna robota.



Dziękuję za pomysł z zagłębieniem bo nie wiedziałem jak tą sekundę wstawić.







Zagłębienia uzyskuje się tocząc tudzież frezując (ewentualnie na prasie). Szlify, o których wspominasz  w sub sekundowych polach  nie spotkałem.





Spróbowałem ciąć na giloszarce, co prawda wolno bo napęd ręczny ale można wyciąć to zagłębienie. Dla mnie to lepiej bo nie muszę przenosić na inną maszynę i tracić godzin na centrowanie.







Spróbowałem też promienisty gilosz jak sugerował Enkil.

Nawet przy połowie możliwości mojej podzielnicy wygląda super :-) Dzięki Enkil !!!





robiłem to na breloczku mosiężnym







ogólnie to zagłębienie bardzo ułatwia pracę.



Idę dalej ciąć :-) pozdrawiam i dziękuję za uwagi bo każdą od razu wprowadzam w życie ;-)

[Enkil 8238]

:D

I o TYM właśnie myślałem. Wyszło naprawdę bardzo dobrze. To dopiero będzie tarcza. Nie mogę się doczekać efektu końcowego.

[EnamelDial 20]

To super przy najbliższej okazji zrobię z tym wzorem tarczę bo ta co pokazałem to breloczek.



Dzisiaj jeszcze próbowałem regulatora z subskundą.,





















Pozdrawiam.

[dorob 7]

Cuda skrobiesz na tych tarczach, oj cuda.

[blase 53]

Miałem na myśli coś takiego, na subtarczce widać rozchodzące się ze środka promienie, srebrne tarcze też takie są.



I o tym właśnie pisałem - takie coś to nie jest szlif promienisty a tym bardziej słoneczny. Efekt optyczny podobny ale im bliżej byś na to patrzył to zauważyłbyś , że to są okręgi a nie promienie.

[blase 53]

Leszku spróbuj "frezować" te sub tarczki już po zejściu tych kilka dziesiątek poniżej głównej tarczy a będzie jeszcze znacznie lepiej...

Powoli nabieram ochoty na jakiegoś regulatora, i nawet wiem kto będzie frezował blachę na front .

P.S. Kiedyś gdzieś w necie widziałem jak jakiś szwajcar trzaskał gilosz na takiej wielkiej maszynie, na oko z 2 tony masy. Czy o takiej maszynie pisałeś mi na PW?

Z tego co pamiętam robił na niej jakąż szachownicę...

[Enkil 8238]

No proszę, co chwila to piękniejsze dzieła.

[kiniol 2282]

I nareszcie bez tygryska i orzełka  ... Przyroda nie lubi pustki... Brawo, kibicuję...

[blase 53]

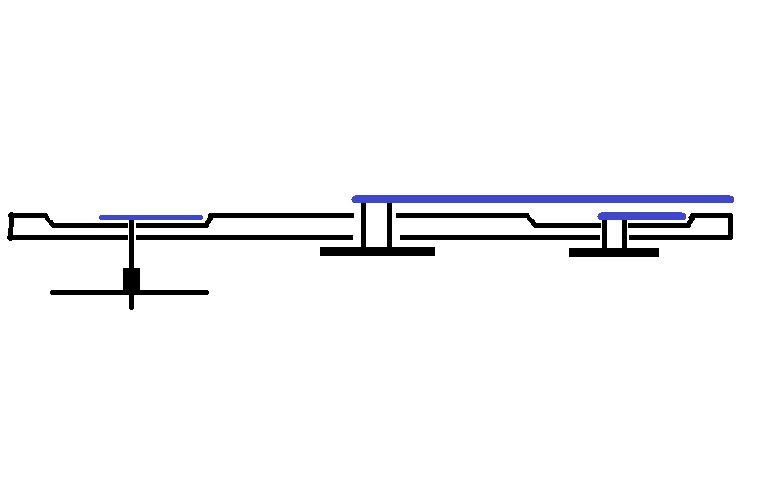

Pozwoliłem sobie zrobić rysunek ze standardowym układem powierzchni w tarczach, który moim zdaniem obowiązkowo trzeba opanować.

Musiałbyś jednak do tej giloszarki zamontować plans szajbę.

Poza tym, jeśli dobrze rozumiem to co widzę na Twoich zdjęciach Leszku, to wydaje mi się, że dzięki temu mógłbyś także "drapać" te powierzchnie sub tarczy niezależnie .



Sorry, teraz dopiero zauważyłem, na ostatnich zdjęciach widać, że już obrabiałeś , że tak powiem niezależnie te powierzchnie... super.

[EnamelDial 20]

Cuda skrobiesz na tych tarczach, oj cuda.



Super to nazwałeś - to jest skrobanie :-))))   Dziękuję i zapraszam :-)





Leszku spróbuj "frezować" te sub tarczki już po zejściu tych kilka dziesiątek poniżej głównej tarczy a będzie jeszcze znacznie lepiej...

Powoli nabieram ochoty na jakiegoś regulatora, i nawet wiem kto będzie frezował blachę na front

P.S. Kiedyś gdzieś w necie widziałem jak jakiś szwajcar trzaskał gilosz na takiej wielkiej maszynie, na oko z 2 tony masy. Czy o takiej maszynie pisałeś mi na PW?

Z tego co pamiętam robił na niej jakąż szachownicę...



Spróbuję dzisiaj.

Można by zrobić własnego regulatora na swojej kopercie i jakimś zmodowanym mechanizmie. Dla mnie to bez znaczenia ale podobają mi się tarcze regulatora.







Tak pisałem o giloszarce. Podejrzewam a raczej jestem już na 100% pewny że będę szukał do kupienia. Mając taka maszynę mógłbym zrobić każdy typ tarczy w ok. 24 godziny.



To jest moja którą zbudowałem :







a szukam takiej







Pozdrawiam







No proszę, co chwila to piękniejsze dzieła.



:lol:   co 12 godzin :D  szybciej nie dam rady a i tak to jest bez polerowania i wykańczania. A gdzie jeszcze emalia    Dziękuję





I nareszcie bez tygryska i orzełka  ... Przyroda nie lubi pustki... Brawo, kibicuję...



    dziękuję



Pozwoliłem sobie zrobić rysunek ze standardowym układem powierzchni w tarczach, który moim zdaniem obowiązkowo trzeba opanować.


Musiałbyś jednak do tej giloszarki zamontować plans szajbę.

Poza tym, jeśli dobrze rozumiem to co widzę na Twoich zdjęciach Leszku, to wydaje mi się, że dzięki temu mógłbyś także "drapać" te powierzchnie sub tarczy niezależnie .





I to mi się bardzo podoba. To strasznie ułatwi mi pracę bo kółka będę mógł robić na końcu idealnie trafiając we wzory.  Ale na pewno tak można robić ?.

Playszajbę dzisiaj sobie zrobię i spróbuję.

Super te gniazdka bo wskazówka będzie niżej. DZIĘKUJĘ.

[jimmy6 2373]

Leszek, przejrzałem podesłane koperty. Jak dla mnie idealnie pasują do powyższych tarcz. Najważniejsze, że są w normalnych rozmiarach (40mm) i świetnej jakości/ ocenia ze zdjęć.

Regulator to dobry pomysł. Nie mam takowego w pudełku

Pozdrawiam





............komercyjnie trzeba szukać większych, bo zaraz będą piski, że DAMKA

[blase 53]

I to mi się bardzo podoba. To strasznie ułatwi mi pracę bo kółka będę mógł robić na końcu idealnie trafiając we wzory.  Ale na pewno tak można robić ?.

Playszajbę dzisiaj sobie zrobię i spróbuję.

Super te gniazdka bo wskazówka będzie niżej. DZIĘKUJĘ.

Na tym rysunku co zamieściłem jest taki powiedzmy program obowiązkowy, klasyka - tak tarcze były robione już w zamierzchłych czasach, także porcelanowe i emaliowane, choć akurat w tych ostatnich proces produkcji, rzecz jasna był całkowicie inny.  Dzisiaj firmy stosują także inne wygibasy ale , moim zdaniem , jeśli chcesz działać w tym temacie to takie coś trzeba też mieć w swojej ofercie.

Na plans szajbie na pewno to się uda ale są też uchwyty tokarskie z niezależnie ustawianymi szczękami. Musisz sam zdecydować co będzie dla Ciebie lepsze.

Wydaje mi się, że najważniejsze są:  szybkość ustawienia takiego uchwytu i to żeby nie kaleczył tarczy przy jednoczesnym pewnym chwycie. Być może trzeba rozważyć zastosowanie jakiegoś pierścienia (takiego jak stosuje się np.: przy toczeniu przedmiotów o przekroju kwadratu) lub przyklejania tarczy  na czas roboty do czegoś w rodzaju tarczy lakowej.

[blase 53]

Leszek, przejrzałem podesłane koperty. Jak dla mnie idealnie pasują do powyższych tarcz. Najważniejsze, że są w normalnych rozmiarach (40mm) i świetnej jakości/ ocenia ze zdjęć.

Regulator to dobry pomysł. Nie mam takowego w pudełku

Pozdrawiam





............komercyjnie trzeba szukać większych, bo zaraz będą piski, że DAMKA

O jakich kopertach mówicie?

te 40 nawet do 42 byłyby w sam raz , plus jakiś automatic i zestaw naprawdę na każdą okazję   Tak sobie myślę , że jakby zarysować też rotor to byłoby na co popatrzeć , nie tylko z przodu ... Ale spokojnie, dajmy Leszkowi popracować trochę bo łatwo się to wszystko mówi ...

[EnamelDial 20]

Leszek, przejrzałem podesłane koperty. Jak dla mnie idealnie pasują do powyższych tarcz. Najważniejsze, że są w normalnych rozmiarach (40mm) i świetnej jakości/ ocenia ze zdjęć.

Regulator to dobry pomysł. Nie mam takowego w pudełku

Pozdrawiam





............komercyjnie trzeba szukać większych, bo zaraz będą piski, że DAMKA



Wiedziałem że Ci się spodobają i do tego zmodowany regulator .

To te koperty proponowałem Krystianowi na zegarek forumowy PC







Na tym rysunku co zamieściłem jest taki powiedzmy program obowiązkowy, klasyka - tak tarcze były robione już w zamierzchłych czasach, także porcelanowe i emaliowane, choć akurat w tych ostatnich proces produkcji, rzecz jasna był całkowicie inny.  Dzisiaj firmy stosują także inne wygibasy ale , moim zdaniem , jeśli chcesz działać w tym temacie to takie coś trzeba też mieć w swojej ofercie.

Na plans szajbie na pewno to się uda ale są też uchwyty tokarskie z niezależnie ustawianymi szczękami. Musisz sam zdecydować co będzie dla Ciebie lepsze.

Wydaje mi się, że najważniejsze są:  szybkość ustawienia takiego uchwytu i to żeby nie kaleczył tarczy przy jednoczesnym pewnym chwycie. Być może trzeba rozważyć zastosowanie jakiegoś pierścienia (takiego jak stosuje się np.: przy toczeniu przedmiotów o przekroju kwadratu) lub przyklejania tarczy  na czas roboty do czegoś w rodzaju tarczy lakowej.





Kurcze Kolego dzięki Tobie zaoszczędziłem sobie co najmniej miesiac pracy. Faktycznie zobaczyłem dzisiaj że Benzinger robi wielo-poziomowo. Gwarantuję Ci że robią to dla wygody.

Zrobiłem już wgłębienie na np sekundę :





i zrobiłem piękny gilosz w stylu Faberge na giloszarce liniowej :





Teraz wszystko jest o wiele prostsze. Tylko oś godzinówki lekko skrócę i będzie ideał.

zastanawiam się teraz czy u góry tez nie zrobić w stylu Faberge pod emalię.

Idę ciąć resztę wieczorem



ps giloszować wachnik to nie problem





[jimmy6 2373]

Blase, wspomiałem o kopertach podesłanych /link, przez Leszka. Głupio z mojej strony, że nie wstawiłem żadnej fotki, ale wolę aby zrobił to sam autor.

Leszek, Koperta ma potencjał, bo prócz regulatora, idealnie pasuje do lotnika.

Glisz+emalia i pozamiatasz na rodzinnym podwórku.

[blase 53]

Blase, wspomiałem o kopertach podesłanych /link, przez Leszka. Głupio z mojej strony, że nie wstawiłem żadnej fotki, ale wolę aby zrobił to sam autor.

Leszek, Koperta ma potencjał, bo prócz regulatora, idealnie pasuje do lotnika.

Glisz+emalia i pozamiatasz na rodzinnym podwórku.

OK, nie ma problemu, pewnie i tak prędzej czy później będą jakieś przecieki...





Faktycznie zobaczyłem dzisiaj że Benzinger robi wielo-poziomowo. Gwarantuję Ci że robią to dla wygody.



Dla wygody? No nie wiem... według mnie to wypadkowa wielu lat doświadczeń i trendów ... Takie rozwiązanie ma wiele zalet , zarówno estetycznych jak i technicznych

[Wacor 1217]

Panie Leszku, bo tak się należy zwracać po tym co widzę...jestem zachwycony i naprawdę bardzo mocno kibicuję...



W sumie to efekty prac już widać i muszę przyznać, że dla mnie te tarcze wyglądają baaaardzo profesjonalnie.



Patrząc na to co tam Pan skrobie, giloszuje i wyczynia z tarczami, wachnikami to aż serce mocniej bije. Na 100% będę chętny na zegar od Pana!!!



To jest SZTUKA, a Pan jest mistrzem i powinien dostać taki papier z cechu!



Niestety nic mądrego do dyskusji nie wniosę, bo się na tym w ogóle nie znam... :/

[EnamelDial 20]

Blase, wspomiałem o kopertach podesłanych /link, przez Leszka. Głupio z mojej strony, że nie wstawiłem żadnej fotki, ale wolę aby zrobił to sam autor.

Leszek, Koperta ma potencjał, bo prócz regulatora, idealnie pasuje do lotnika.

Glisz+emalia i pozamiatasz na rodzinnym podwórku.



Jimmy wstawiaj to żadna tajemnica :D , sam jestem ciekawy które Ci się spodobały i daj znać jak zapatrujesz się projektowo - tzn. czy wchodzisz w to :-)







OK, nie ma problemu, pewnie i tak prędzej czy później będą jakieś przecieki...





Dla wygody? No nie wiem... według mnie to wypadkowa wielu lat doświadczeń i trendów ... Takie rozwiązanie ma wiele zalet , zarówno estetycznych jak i technicznych



Blase to to firma Inkler : http://www.ickler.de/en/watch-cases/



Ale i tak Ci bardzo dziękuję. Teraz nie boję się już tym małych tarczek. A miałem z nimi kłopot.



Muszę tylko kupić drobniejszy nóż to tych tarczek











Panie Leszku, bo tak się należy zwracać po tym co widzę...jestem zachwycony i naprawdę bardzo mocno kibicuję...



W sumie to efekty prac już widać i muszę przyznać, że dla mnie te tarcze wyglądają baaaardzo profesjonalnie.



Patrząc na to co tam Pan skrobie, giloszuje i wyczynia z tarczami, wachnikami to aż serce mocniej bije. Na 100% będę chętny na zegar od Pana!!!



To jest SZTUKA, a Pan jest mistrzem i powinien dostać taki papier z cechu!



Niestety nic mądrego do dyskusji nie wniosę, bo się na tym w ogóle nie znam... :/



Panie :lol:

Tarcze to tak na zdjęciach fajnie wyglądają a normalnie jeszcze dużo błędów. Ale myślę że dam radę się z tym uporać.

Mam papier mistrzowski z cechu rzemiosł ale specjalność brukarz. Zawodowo buduję drogi i mosty a z zamiłowania układałem mozaiki z kostki granitowej .



Dziękuję i zapraszam do oglądania moich galerii.

Leszek :-)
