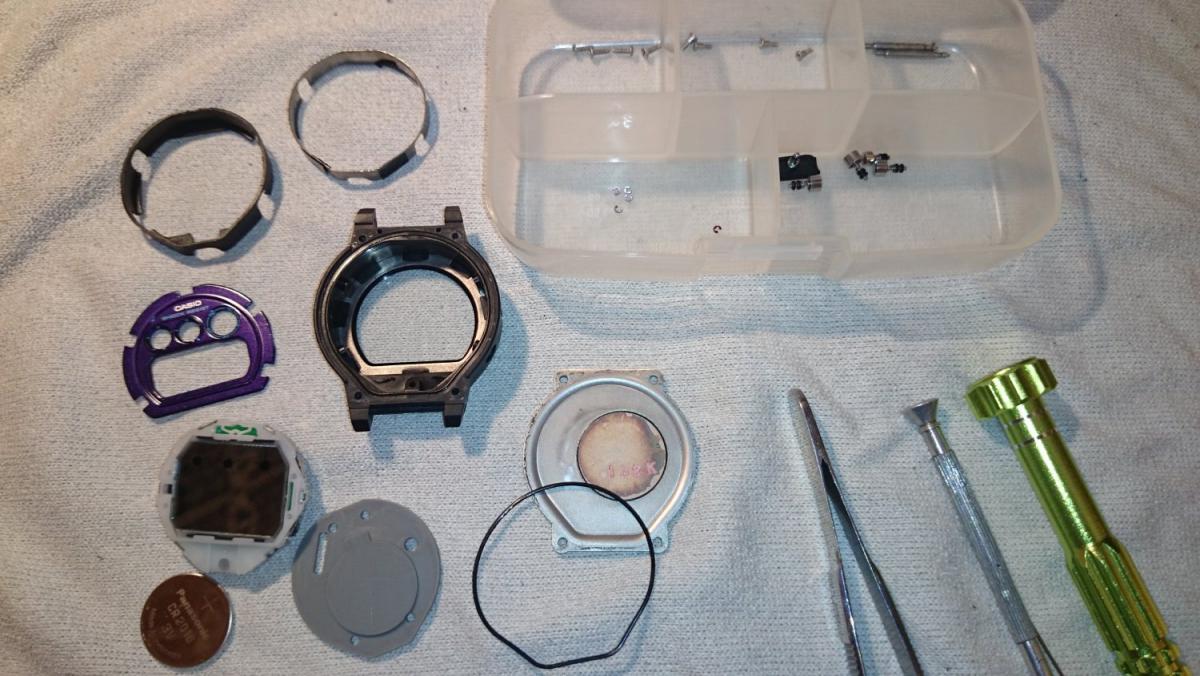

Dzisiaj się zabawiłem DW-6900MF

[kamilspider 70]

Zamiast CR2016 udało się założyć CR2025 wcisnął by i CR2032, ale trzeba by poczynić lekkie modyfikacje, które by były nieodwracalne, jednak jest to możliwe niewielkim trudem.

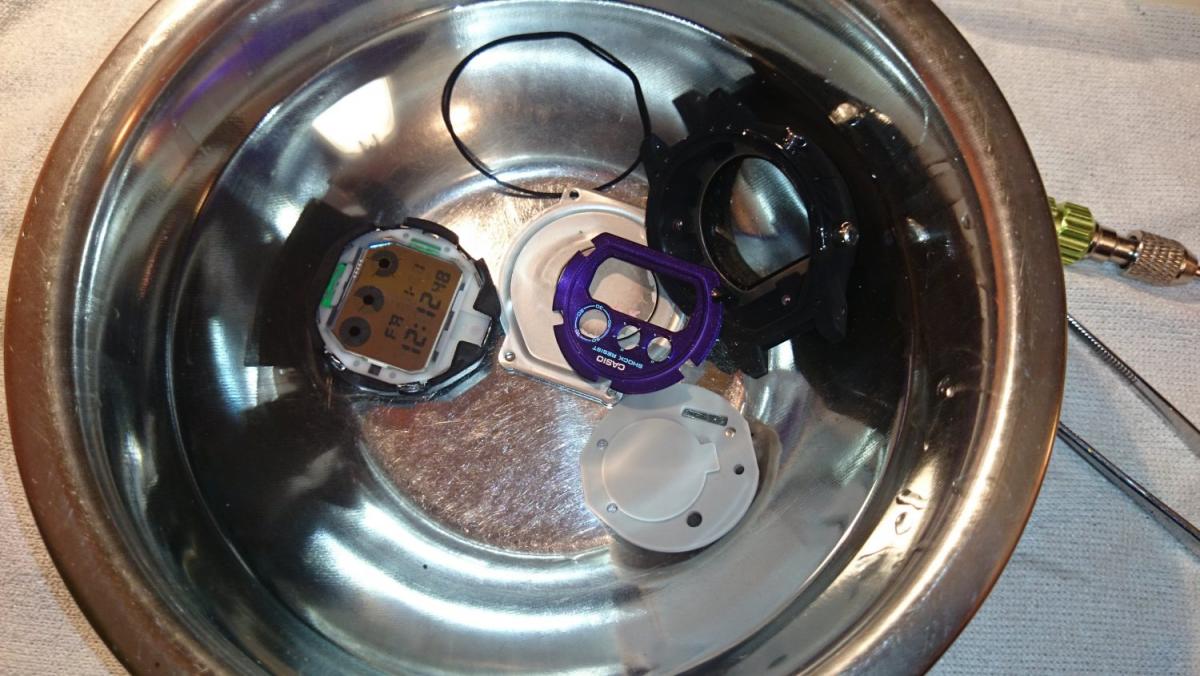

Hydro mod oczywiście też jutro będę musiał poprawić bo już mikro bąbelek wielkości łepka od szpilki się pojawił, ale to normalne i myślę, że za 1 podejściem nie da się tego uniknąć.

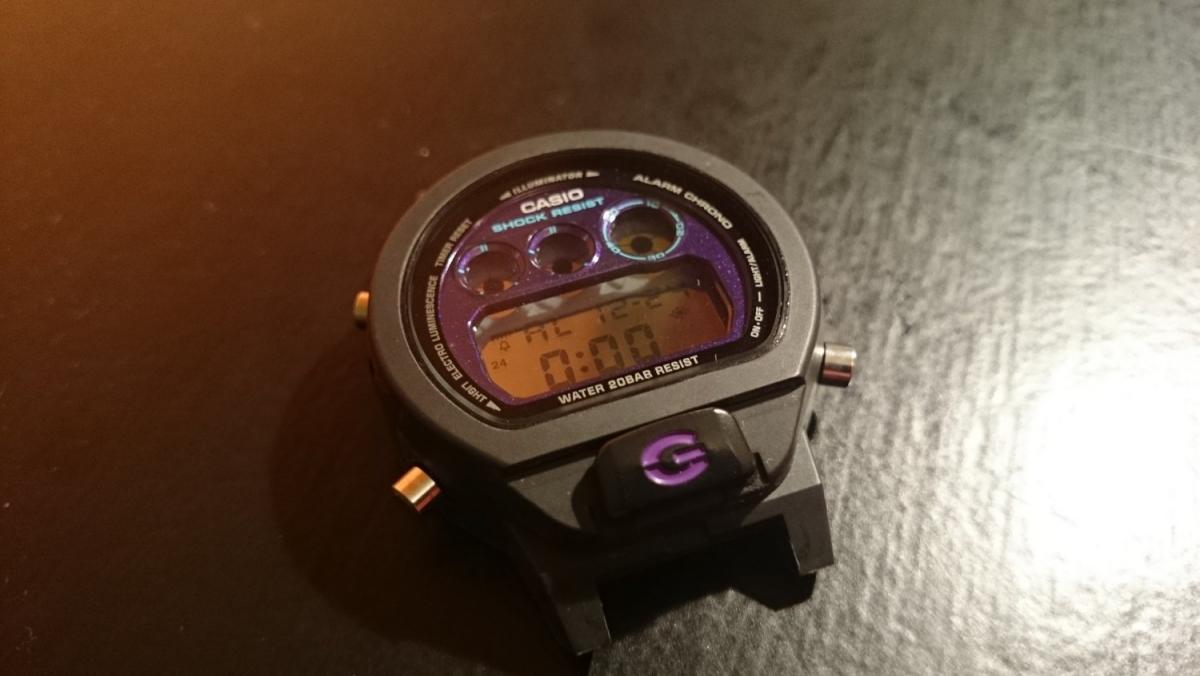

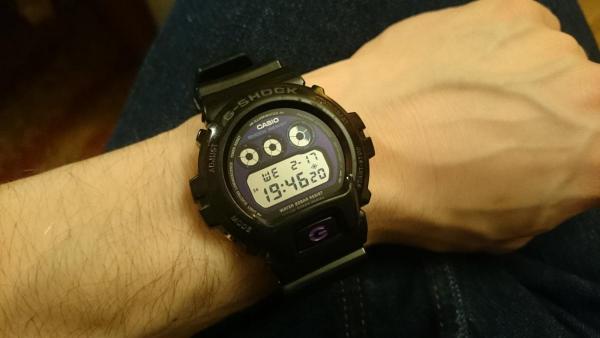

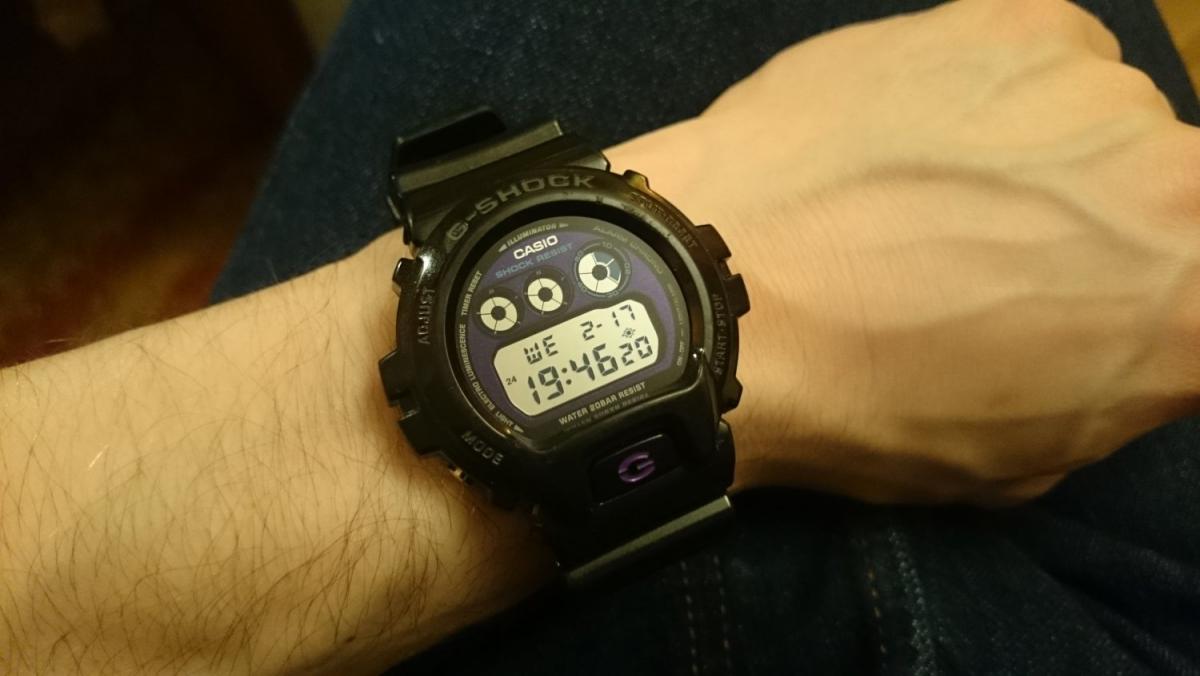

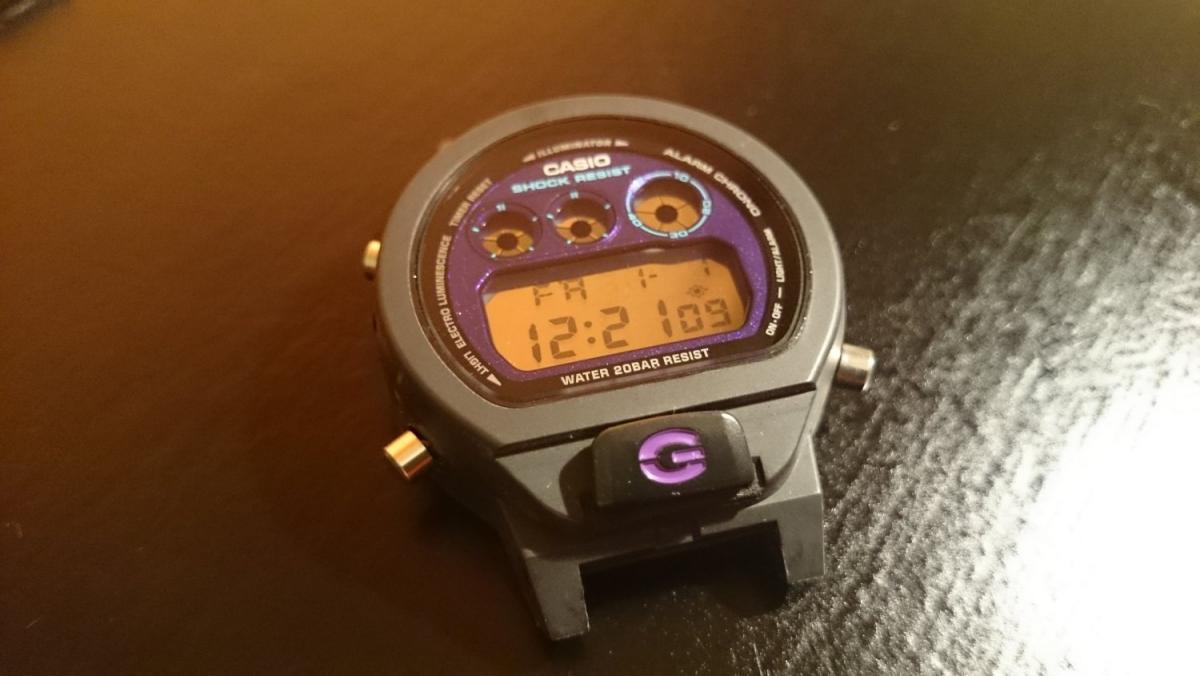

Niestety słabe te fotki i nie widać różnicy zbyt dobrze przed i po, ale jest na +, nawet pikawka jest głośna.

Edytowane 17 Lutego 2016 przez kamilspider

[X-Ray 95]

Da się uniknąć babla od pierwszego razu tylko trzeba trochę cierpliwości

[kamilspider 70]

Bąblowałem z godzinę na gorąco i na zimno i dupka tak właściwie to nawet nie wiem czy go nie zostawić

Edytowane 17 Lutego 2016 przez kamilspider

[Gość]

Mały bąbel dodaje uroku. No i widać, że hydromod.

[tomaliusz 23216]

A gdzie ten bąbel bo nie widzę

[kamilspider 70]

Na tym zdjęciu nie widać bo było zrobione zanim się pojawił

[tomaliusz 23216]

To wrzuć jak wygląda z bąblem

Edytowane 17 Lutego 2016 przez tomaliusz

[kamilspider 70]

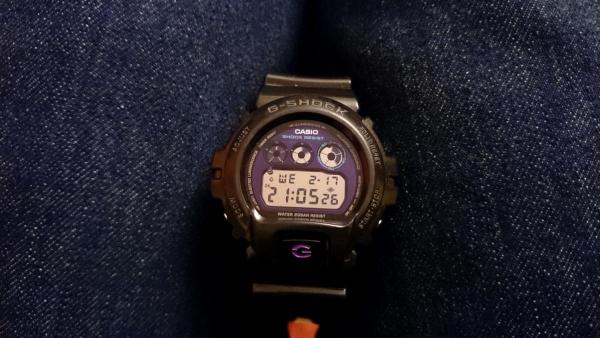

Na chwilę obecną są w fazie podziału i ich liczba rośnie :D

Edytowane 17 Lutego 2016 przez kamilspider

[tomaliusz 23216]

Zostaw to, fajne to je

Wyglądają jak krople deszczu na szybce

[Gość]

Zostaw to, fajne to je

Wyglądają jak krople deszczu na szybce

+1

[kamilspider 70]

Hehe, muszę to przemyśleć

Bąble czasami są fajne bo jak zegar nagrzeje się od ręki lub słońca to robią się bardzo małe, albo nawet całkiem stają się niewidoczne, a gdy temperatura spada to rosną Wszystko zależy w jakiej temp zegar został złożony i ile powietrza w nim siedzi.

Myślę, że w moim do rana pojawi się jeszcze trochę, albo te urosną zbyt bardzo i będę musiał poprawić, ale to dobrze bo będzie frajda z rozbierania

Ciekawe i ile dłużej pociągnie na tej grubszej baterii.

[Gość]

Zawsze możesz wyznaczyć średnicę bąbla w funkcji temperatury i będziesz miał termometr.

[DamianDe 124]

A to jest świetny pomysł. Tylko odczyt może być trudny chyba, że naklei się podziałke na szybce.

[zibson 4]

Czarne na białe - GW7900

Czarny nie był aż taki zły ale dla mnie trochę mało czytelny dlatego postanowiłem odmienić mu facjatę

Do pracy wykorzystałem narzędzia jak na załączonym obrazku.





Polaryzatory zakupiłem na znanym portalu jako zestaw do testów. Kołowa lewoskrętna i prawoskrętna - te dwie z lewej

oraz liniowa - ta trzecia, nadgryziona.

Liczyłem że nie trzeba będzie rozpoławiać modułu, jednak wyświetlacz osadzony jest poniżej krawędzi i nie było możliwości

podejścia do niego tak aby nie robić niekontrolowanych naprężeń podczas odklejania oryginalnego polaryzatora



No to do dzieła:

otwieramy







Trzeba rozłożyć wszystkie elementy tak aby w ręce mieć sam wyświetlacz.

Teraz sedno sprawy. Odklejamy oryginalny polaryzator. Niestety znowu w najważniejszym momencie

zapomniałem o fotkach

Do rozdzielenia trzeba użyć czegoś bardzo ostrego i bardzo cienkiego. Nie miałem skalpela. Żyletka - dwa sklepy

do których miałem najbliżej - zapomnij. Wyjąłem jedno ostrze z jednorazówki do golenia.

Cierpliwość, cierpliwość i brak pośpiechu - inaczej kruchy wyświetlacz trzaśnie w drobny mak. Brak trzeciej ręki.

Trzeba  jedną ręką trzymać szkło i podnosić folię a drugą rozcinać klej który jest między nimi, uważając

jednocześnie żeby nie podziarać ostrzem szkła. U mnie klej trzymał bardzo mocno. Nie udało mi się odkleić polaryzatora w jednym kawałku.

W pewnym momencie ostrze "wyrwało" się spod kontroli i ciach, widać to na zdjęciu (kawałki na górze):



 u





Wyrywało się tak kilkakrotnie i za każdym razem myślałem że albo "rysa na szkle" albo pęknięty. ale uffff, udało się.

Na wyświetlaczu widać sporo kleju, który został po rozdzieleniu. Bałem się, że przy jego zmywaniu zejdzie też grafika ale okazało się że nie jest wymalowana na tym szkle na zewnątrz

Za zmywacz robił izopropanol



Mycie to pikuś ale po, okazało się że żyleta nie narobiła szkód.

Nowy polaryzator dociąłem po odrysowaniu wzoru od wyświetlacza. Wcześniej trzeba sprawdzić jak ma być ustawiona folia (polaryzator) względem wyświetlacza żeby otrzymać zamierzony efekt







Musi być też dosyć dokładnie docięty bo inaczej będzie wypadał z ramki i nie będzie się trzymał. I tu okazało się, że najlepszy byłby taki z klejem coś jak folia na ekrany do komórek. To by zapewniło najpewniejsze przyleganie do wyświetlacza. Mój kleju nie posiadł.







No to teraz pozostało wszystko poskładać. No i wszystko szło sprawnie do czasu kiedy okazało się, że w tak zwanym międzyczasie wcięło gdzieś sprężynko - konektor od podświetlenia. No nie. I to takie małe g...o





Wyjąłem więc z szafy takiego co to go na 18 urodziny dostałem i w akcie desperacji upierdzieliłem mu sprężynkę głośniczka jako dawcę. No i prawie w tej samej chwili dostrzegłem zgubę. Gapiła się na mnie z pudełka z końcówkami do śrubokręta

Dokończyłem składanie i już





Podsumowując. Skalpel, żyletka czy coś podobnego, trochę cierpliwości, nowy polaryzator samoprzylepny i jest to do zrobienia na spokojnie myślę w dwie godzinki. Tyle. Już nie nudzę.

Pozdrawiam

[M4rcinS 13]

Dobra robota!

[X-Ray 95]

Pięknie.

Dzięki za poradę.

Teraz pozostaje tylko kupić jakiegoś negatywa

[kamilspider 70]

Fajnie

A mówiłem, że najlepiej zaopatrzyć się w nóż do tapet, który jest nawet dość sztywny. Wyobrażam sobie jak się musiałeś namęczyć ostrzem z maszynki :/ Palce całe?

Powiedz jeszcze, że musiałeś złożyć zegar bez folii i wtedy odpowiednio ustawić tą nową i dociąć, a potem znów rozebrać wszystko i złożyć jeszcze raz

Miałem folię z klejem, ale niestety był po złej stronie i nic mi to nie dało Później żałowałem, że nie kupiłem właśnie tego zestawu co Ty bez kleju, ale z różnymi typami folii. Jaką folię założyłeś z tych wszystkich typów?

Też mam problem z robieniem fotek przy rozbiórce bo zapominam, albo ręce całe w oleju i trzeba by co chwilę wycierać i marnować olej

Edytowane 18 Lutego 2016 przez kamilspider

[Diego04 318]

zibson dobra robota, szkoda tylko, że nie udało Ci się cyknąć fotek z odklejania folii. Ale wiem jak to jest jak człowiek w nerwach i jeszcze jakieś "głupie" zdjęcie musi w tym czasie zrobić

[Gość Dingo]

Przed odklejaniem folii proponuję podgrzać wyświetlacz suszarką do włosów, tak do 35 stopni. Osłabia to klej





Wysłane z nikąd

[Gość]

zibson, dzięki za relację i zdjęcia

[GitBit 655]

Kamil możesz zapodać link do foli którą konkretnie kupiłeś?

[kamilspider 70]

http://allegro.pl/folia-polaryzacyjna-apple-iphone-4-4g-4s-i5743725977.html

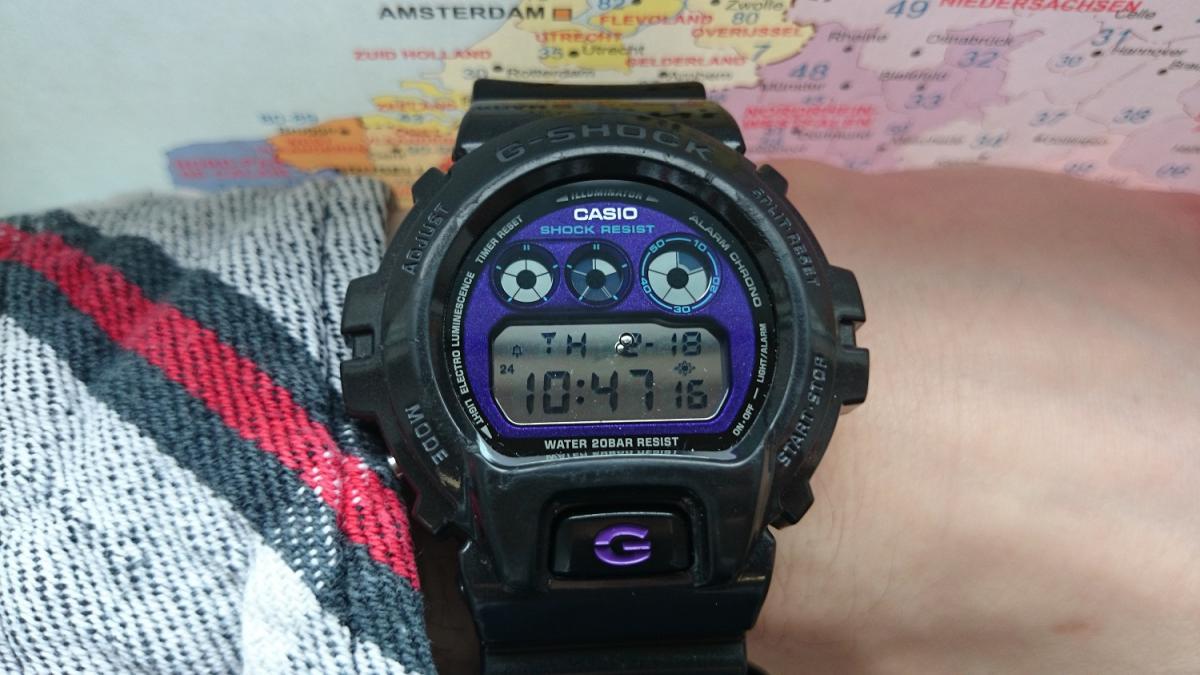

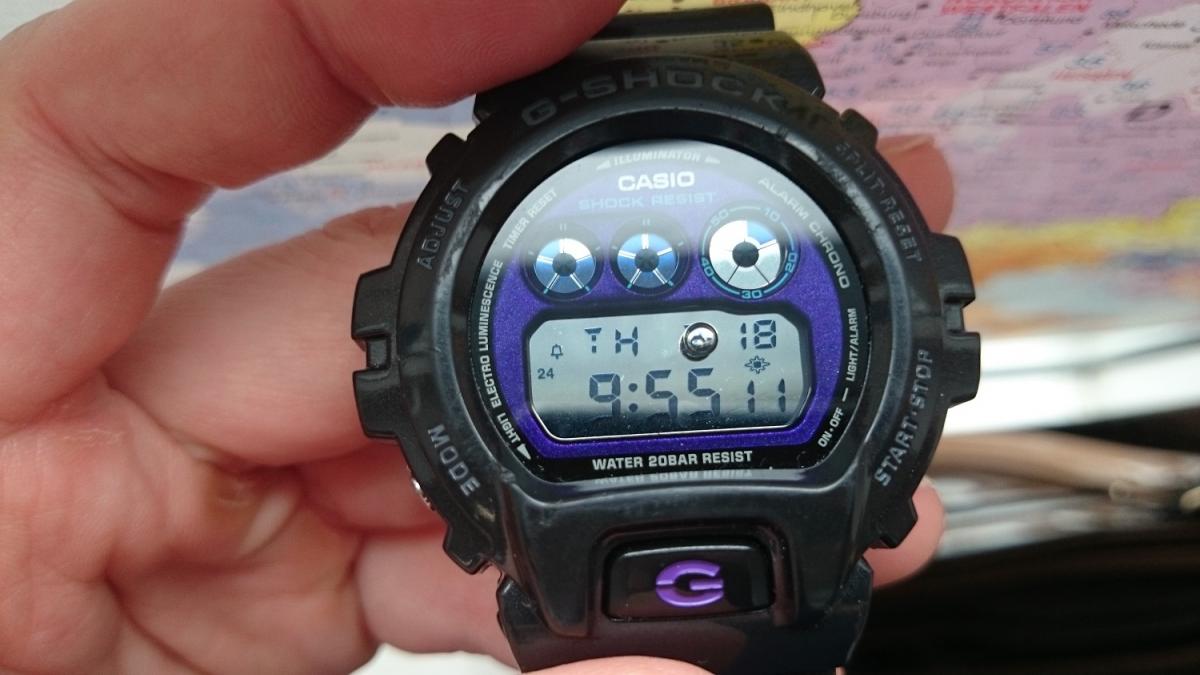

Na jednym foto zegar wzięty prosto zza okna (duży bąbel), a na drugim z grzejnika

Edytowane 18 Lutego 2016 przez kamilspider

[GitBit 655]

Dzięki.

[zibson 4]

Fajnie

A mówiłem, że najlepiej zaopatrzyć się w nóż do tapet, który jest nawet dość sztywny. Wyobrażam sobie jak się musiałeś namęczyć ostrzem z maszynki :/ Palce całe?

Powiedz jeszcze, że musiałeś złożyć zegar bez folii i wtedy odpowiednio ustawić tą nową i dociąć, a potem znów rozebrać wszystko i złożyć jeszcze raz

Miałem folię z klejem, ale niestety był po złej stronie i nic mi to nie dało Później żałowałem, że nie kupiłem właśnie tego zestawu co Ty bez kleju, ale z różnymi typami folii. Jaką folię założyłeś z tych wszystkich typów?

Też mam problem z robieniem fotek przy rozbiórce bo zapominam, albo ręce całe w oleju i trzeba by co chwilę wycierać i marnować olej



Miałem nóż do tapet, nawet pod ręką ale nie wiem dlaczego go nie użyłem   Ale , palce całe .

Poskładałem go bez  folii aby poprzymierzać te 3 różne które miałem na spokojnie. Ostatecznie wziąłem liniową bo tamte dwie wymagały bardzo precyzyjnego ustawienia, przesunięcie nawet niewielkie zmieniało obraz. Bałem się że się rozjedzie wszystko .  Ta liniowa już po docięciu nie ma znaczenia czy normalnie czy "do góry nogami" jest ok, także jak spadnie gdzieś czy coś to nie trzeba się zastanawiać jak ma być. Ja żałowałem że nie kupiłem innej bo te co dostałem to naprawdę ćwiczebne sample. Całe porysowane, także powtórka pewnie będzie



.... szkoda tylko, że nie udało Ci się cyknąć fotek z odklejania folii......



Wiem, wiem ale taki byłem przejęty żeby nie rozpierniczyć czegoś, że zapomniałem



Przed odklejaniem folii proponuję podgrzać wyświetlacz suszarką do włosów, tak do 35 stopni. Osłabia to klej





I to jest bardzo dobra rada

Edytowane 18 Lutego 2016 przez zibson
