Concordia Bis ? Coś innego ?

[jerzy1234 62]

Witam no i te wagi za***iste

[Yahagi 2292]

.. no bo to zegar 2-dniowy jest...



[PM1122 1787]

Myślę, że codzienny

[Yahagi 2292]

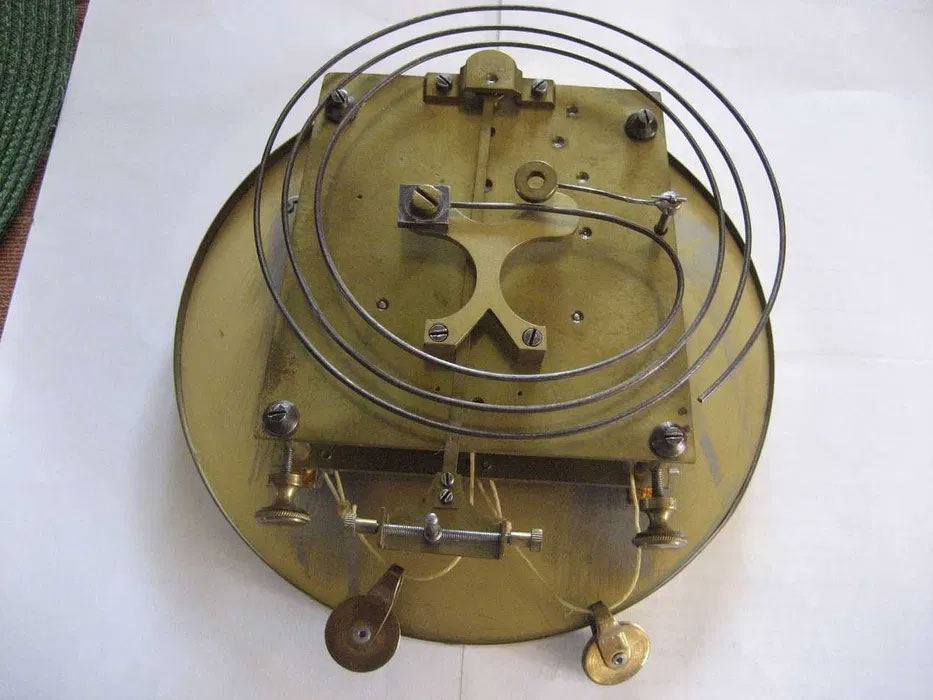

Taki sprzęt, to myślę, że obowiązkowo trzeba zarejestrować. Pierwszy raz coś takiego widzę:







Datowanie można doprecyzować





[JASI 1218]

Bardzo ciekawy mechanizm - krzyże maltańskie w linkowym?...

W sprężynowych się trafiają, ale w linkowym...

Masz może więcej zdjęć, ciekawy jestem jak to wygląda z boku.



Pozdrawiam Jacek

[Yahagi 2292]

Własnie że nie... próbowałem od sprzedawacza wyciagnąć... ale dał mi do zrozumienia, że nie będzie wyjmował mechanizmu jeśli nie biorę pod uwagę rzeczywistego kupna.
Szkoda trochę :((

Cena mocno zaporowa ...
£3.000,00

Ca.EUR 3.442,92

[JASI 1218]

No, cena faktycznie...

Szkoda, że nie ma więcej zdjęć, bo jakoś ciężko mi zrozumieć

zasadę działania tego mechanizmu.

W tarczy brak otworów do nakręcania...

Z tego gotyku, o ile dobrze rozumiem, to bęben sprężynowy

powoduje podnoszenie ciężarków...

To by tłumaczyło zapadki maltańskie.

Ale ze zdjęć widać, że linki wychodzą ze środka mechanizmu

i z bębnów zewnętrznych.

Chyba, że w środku bębna na linkę jest sprężyna...

Takie Perpetum Mobile - zegar, który sam chodzi bez podkręcania...

Tak to sobie wytłumaczyłem.

Może ktoś spotkał takie rozwiązanie i powie o tym coś więcej.



Pozdrawiam Jacek

[Yahagi 2292]

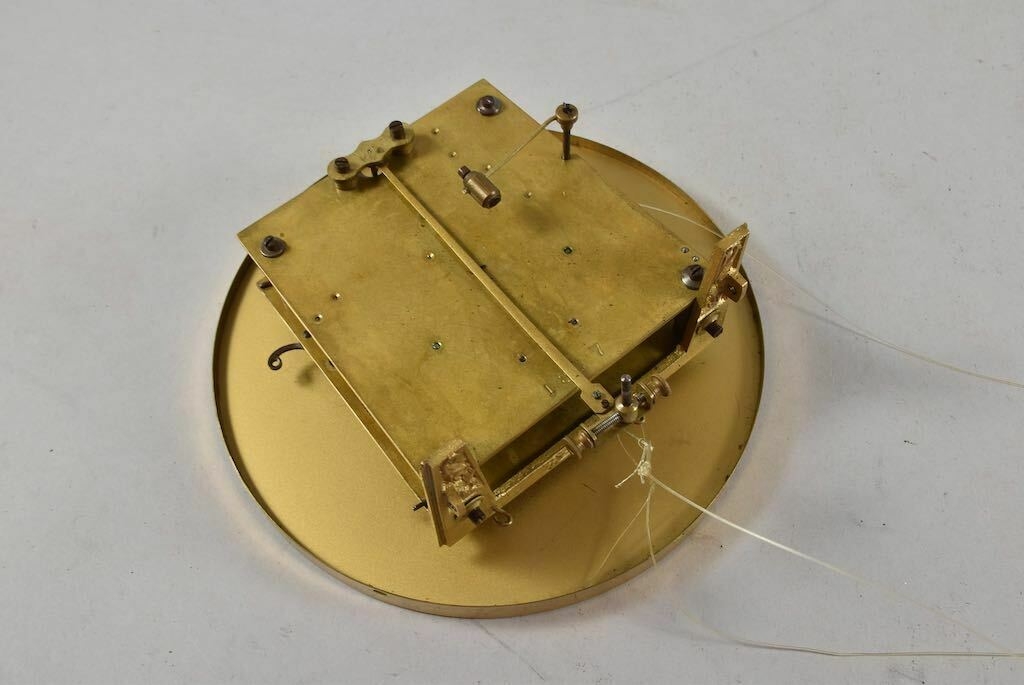

 Wg mnie to jest mechanizm linkowy nakręcany drugą linką... ona jest tak fajnie przeciągnięta... i wisi sobie po bokach. Może nie rzuca się w oczy w pierwszej chwili. Sprzedawacz filmik jeszcze zamieścił... więc wyciąłem pewne klatki, żeby zobrazować.

Najpierw bicie:

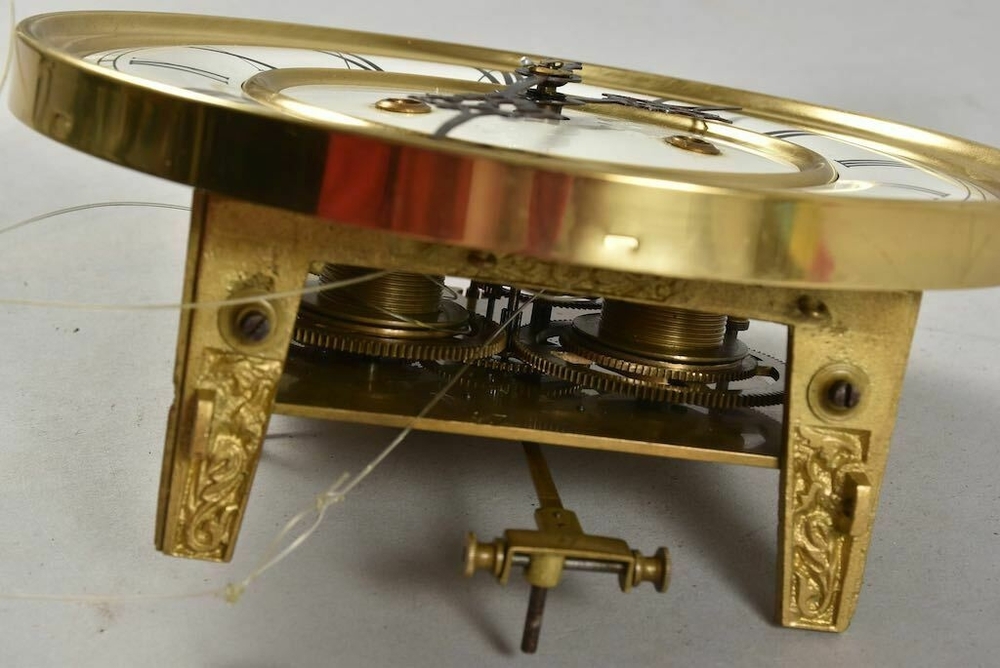

Natomiast po stronie chodu wygląda to tak:

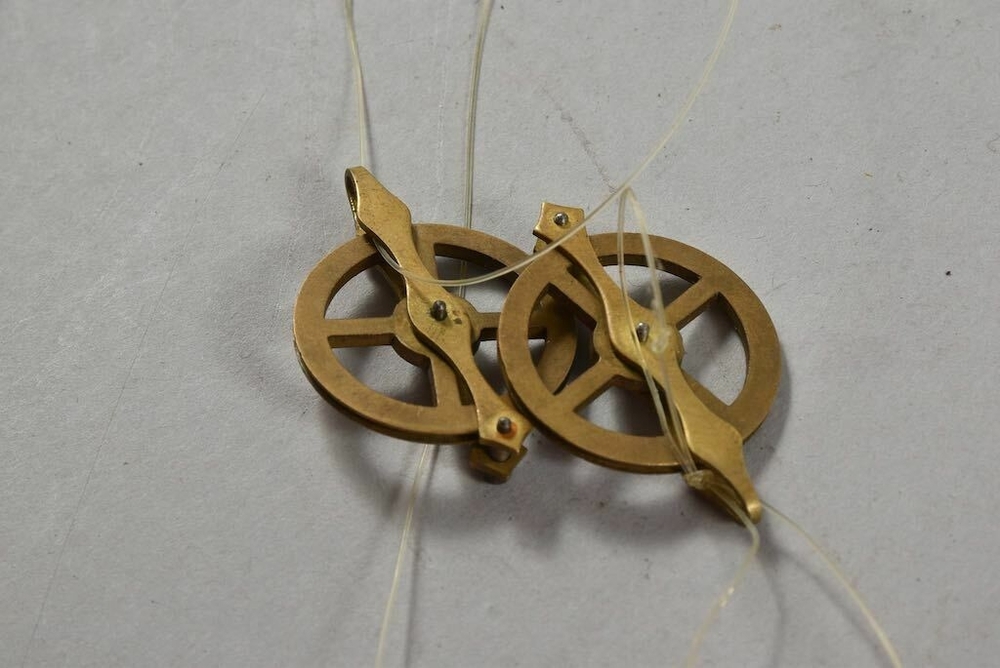

Więc wg mnie to jest tak, że to jest podwójny  bęben ... jeden jest standardowo, miedzy płytami... a drugi jest na zewnątrz płyty tylnej i nakręca linkę 'do nakręcania', czyli tą patentową. Waga schodząc w dół jedną linkę odkręca, a drugą nakręca (tą 'patentową'). Więc jak waga jest na dole - to koniec linki patentowej jest u góry. Żeby nakręcić - trzeba za nią  pociągnąć... Wtedy działanie jest odwrotne... a waga idzie do góry.

I tu chyba jest przyczyna, dla ktorej patent się nie przyjął.
Bo korbką / kluczykiem to jednak trzeba parę razy obrocic zeby waga się podniosła. Dzieje się to spokojnie i stosunkowo mało dynamicznie. Ale pociągnięcie za linkę patentową jednym 'ziuuuuu'... powoduje (tak sobie to wyobrażam, teoretycznie tylko , że waga może w ciągu 1 sek być już pod mechanizmem.

Pojawia się tu :
- groźba 'przeciągniecia' wagi ... i wbicie jej w mechanizm... urwanie linki przy wadze... itd... chyba że te pół-maltańce miały temu jakoś przeciwdziałać.

- chyba bardzo mocno obciążona jest ta rolka pośrednia w górnej części skrzyni. To ona na siebie bierze wagę i ewentualne szarpnięcia linki patentowej.


Tak sobie to wyobraziłem
Co nie znaczy, że tak to miało działać



[JASI 1218]

To co napisałeś jest przekonujące.

Obejrzałem filmik i słabo widać ten mechanizm.

Może między bębnami linkowymi jest jeszcze sprężyna...



Pozdrawiam Jacek

[Wagro56 109]

Myślę, że jest tak:

1. Obciążnik (waga) przemieszczając się w dół napędza mechanizm chodu (bicia) i jednocześnie nawija (naciąga) niewielką sprężynę.

2. Po dojściu do dołu użytkownik, pociągając za te boczne linki, podnosi wagę, a w tym czasie nawinięta sprężyna, oddając energię, nawija linkę na bęben. Wgląda to tak, jakby linka sama się nawijała.

Masa obciążnika (wagi) jest tak dobrana, by zgromadzona w nim - po podniesieniu - energia wystarczyła i do napędu mechanizmu, i do nawinięcia tej pomocniczej sprężyny.

Ale to tylko moje domysły.

Pozdrawiam. Waldek

Edytowane 18 Listopada 2022 przez Wagro56

[PM1122 1787]

Godzinę temu, Wagro56 napisał(-a):

Myślę, że jest tak:

1. Obciążnik (waga) przemieszczając się w dół napędza mechanizm chodu (bicia) i jednocześnie nawija (naciąga) niewielką sprężynę.

2. Po dojściu do dołu użytkownik, pociągając za te boczne linki, podnosi wagę, a w tym czasie nawinięta sprężyna, oddając energię, nawija linkę na bęben. Wgląda to tak, jakby linka sama się nawijała.

Masa obciążnika (wagi) jest tak dobrana, by zgromadzona w nim - po podniesieniu - energia wystarczyła i do napędu mechanizmu, i do nawinięcia tej pomocniczej sprężyny.

Ale to tylko moje domysły.

Pozdrawiam. Waldek

No, chyba nie tak !

Waga, to siła grawitacji - więc stała wartość.

A sprężynka, to jednak zmienna siła -nakręcając, używasz coraz więcej siły. A zwinięta sprężyna, ma największą energię.

Tak więc, zacznie podnosić wagę z dużą energią, ale będzie słabnąć i pod koniec, to nie da rady.

No, ale ja nie fizyk, to może się mylę.

[Wagro56 109]

Dzięki za odniesienie się do mojej wypowiedzi.

Ale - moim zdaniem - sprężynka nie podnosi wagi. Podnosi ją użytkownik.

Sprężynka tylko nawija linkę.

Masa wagi jest tak dobrana, by energia potencjalna, jaką waga ma po podniesieniu, zmieniając się w energię  kinetyczną podczas opadania, wystarczyła do napędzania mechanizmu i do nawijania tej pomocniczej sprężynki.

Ale nie będę się upierał. Jestem tylko amatorem. Mam świadomość, że te boczne linki burzą nieco moją teorię.

Ale z drugiej strony to może być sednem patentu.

Dziękuję i pozdrawiam. Waldek

[Yahagi 2292]

Takie zjawisko...
Jest na ogłoszeniu taka Concordia:

Cyferki niewyraźne niestety... 846x6 ... 4 z 5 da się odczytać. Na tarczy stoi jak widać: Nystrom ze Sztockholmu.
Fajnie...



A w archiwum mam taki przypadek:






Ten sam gość ze Sztockholmu ... mechanizm 84510. Powiedzmy, że 100 numerów wcześniejszy.

No i dwa wnioski:

1. Nystrom albo wziął paczkę mechanizmów z Concordii... albo te numery obok siebie to taki zbieg okoliczności.

2. 84510 ma sygnaturę.... a na tarczy napis pośrednika. Czyli chyba nie broni się założenie, że niesygnowane szły do pośredników, a sygnowane to sprzedaż własna producenta. (?)



[Yahagi 2292]

Taki godny odnotowania przypadek.

Ślady wskazują, że  był tu użyty DRGM 94011... widać cienie po 'drugich' bębnach. Ale już ich nie ma i zegar nakręcany jest klasycznie, kluczykiem. A to wiązało się też z wymianą środka tarczy. No taka tam ciekawa historia



[Yahagi 2292]

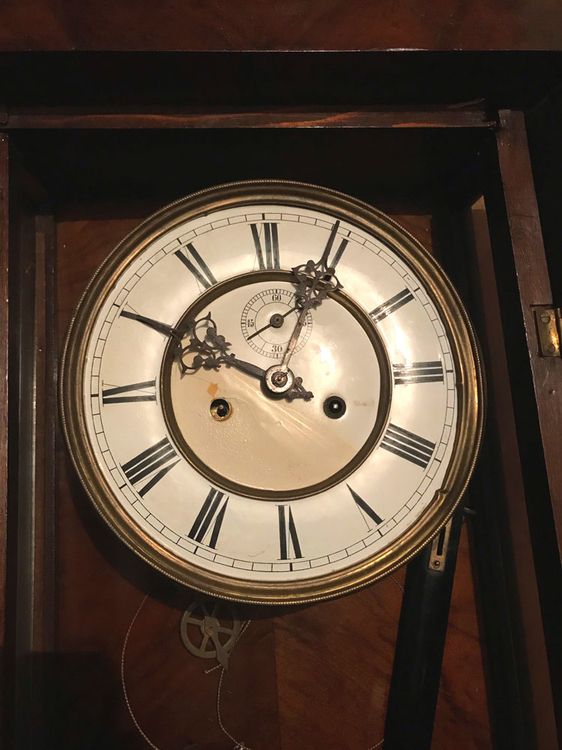

Taka Concordia.
Wg wahadła -1886. Moje tabelki sugerują bardziej 1885.
Im więcej takich przypadków, tym datowanie staje się precyzyjniejsze.





[PM1122 1787]

Tu , to faktycznie wychodzi duża precyzja. Bo owszem , mógł być wyprodukowany w 1885 , a transport i oczekiwanie w sklepie na klienta mogło zająć te ładnych parę miesięcy . Albo jednak wykonano go w 1886 i cała logistyka i sprzedaż , zajęła tylko kilka miesięcy.

[Yahagi 2292]

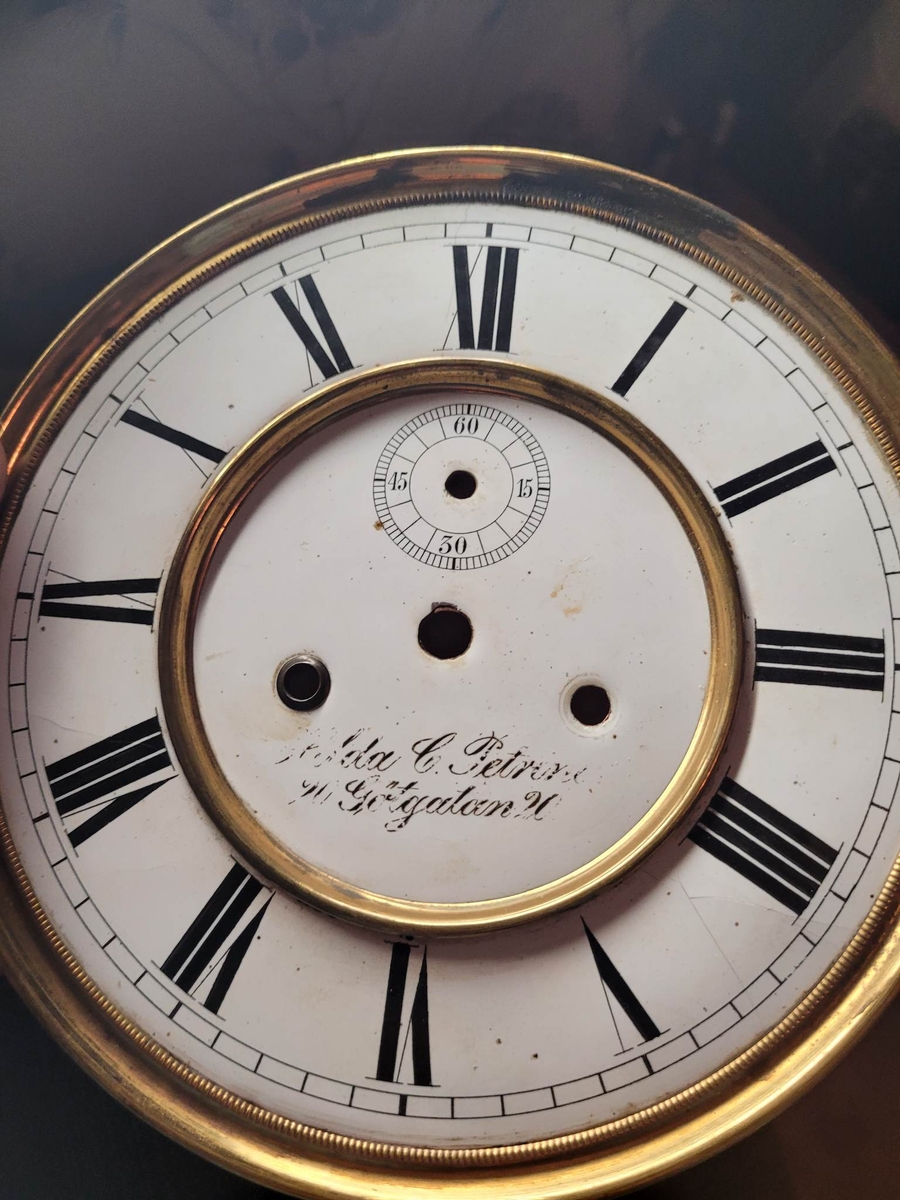

A tu taka Concordia... niby nic nadzwyczajnego, ale tarcza informuje, że zegar przeszedł przez ręce Hildy Petrini... a to nie były byle jakie ręce



[PM1122 1787]

8 godzin temu, Yahagi napisał(-a):

A tu taka Concordia... niby nic nadzwyczajnego, ale tarcza informuje, że zegar przeszedł przez ręce Hildy Petrini... a to nie były byle jakie ręce



No właśnie,...., chciałbym zobaczyć skrzynię takiego !

[LESKOS 3470]

Znaczy perełka... Czytam o pani Hildzie i stwierdzam że ciekawa postać to  była... a nawet nie wiedziałem o jej istnieniu.

[PM1122 1787]

18 minut temu, LESKOS napisał(-a):

Znaczy perełka... Czytam o pani Hildzie i stwierdzam że ciekawa postać to  była... a nawet nie wiedziałem o jej istnieniu.

Tak..... szkoda, że tylko jedną jej skrzynkę widziałem. Ale mam podobną - jakby ktoś z niej ściągał.

[Yahagi 2292]

Taki UGCS.
(dzięki uprzejmości jednego z kolekcjonerów)

To 5ty w archiwum.
Najmłodszy jest 2015 ... najstarszy 3764.
3 najstarsze mają sygnaturę, 2 młodsze nie.
W 4 przypadkach na 5 - takie same bloczki.
Wieszaki się zgadają... Młoteczek- inny.

Nie przybliża szczególnie do potwierdzenia, że to Stahle... ale i nie oddala. To był kiedyś chyba rakietoplan... ale poutrącane ma wszystko co się utrącić dało...



[Tatyana 618]

Dodam szóstkę:



Pozdrawiam
Tatyana


[Yahagi 2292]

Qrczaki... w zasadzie prawie wszystkie te NIE-CC to składaki że hej... teraz taki jest w PL na ogłoszeniach:



[Yahagi 2292]

Taka całkiem zwykła Concordia:



Numer trochę ponad 145 xxx

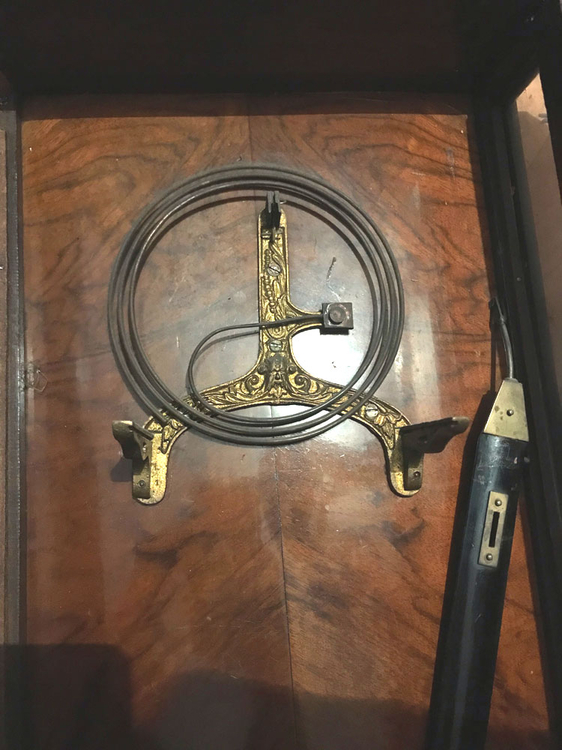

Ale wieszak z gongiem taki:





Pierwszy raz coś takiego widzę. Ani wcześniej ani później nie mam podobnego w archiwach. Krótki experyment ? Który się z jakiejś przyczyny nie sprawdził ?
Chwilę później pojawia się DRGM 80851, co wskazuje, że gongowy experyment mógł mieć miejsce około 1897 roku.











[polimerek 276]

Korbka do zegara Concordia. Tak na 99%



image;s=1000x702.webp image;s=1000x702.webp

Edytowane 14 Lutego 2024 przez polimerek
