Podziwiajmy zegary Lenzkirch

[wafelek 54]

Dziękuje za kubełek zimnej wody, przy tej pogodzie to w sam raz.

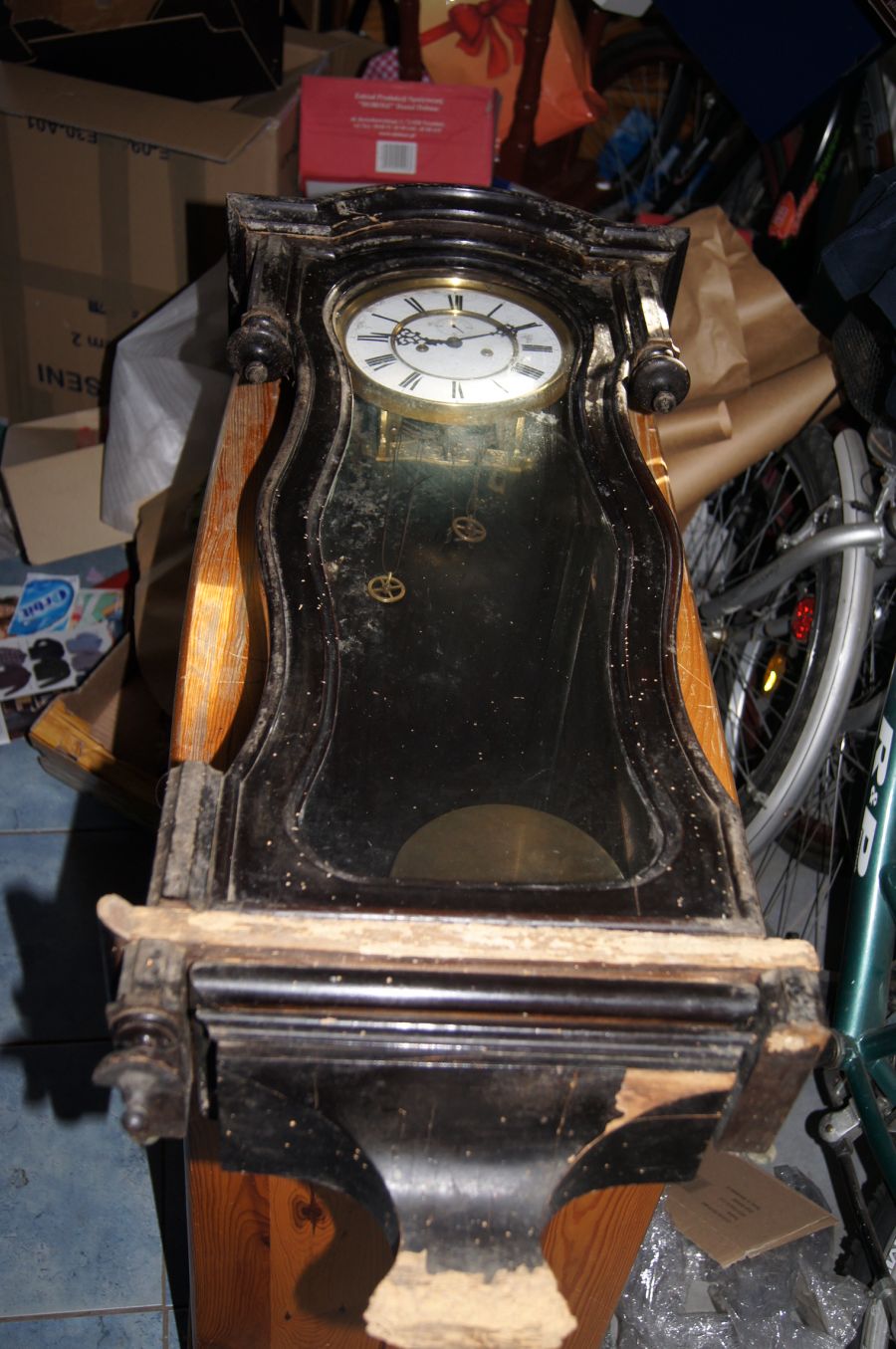

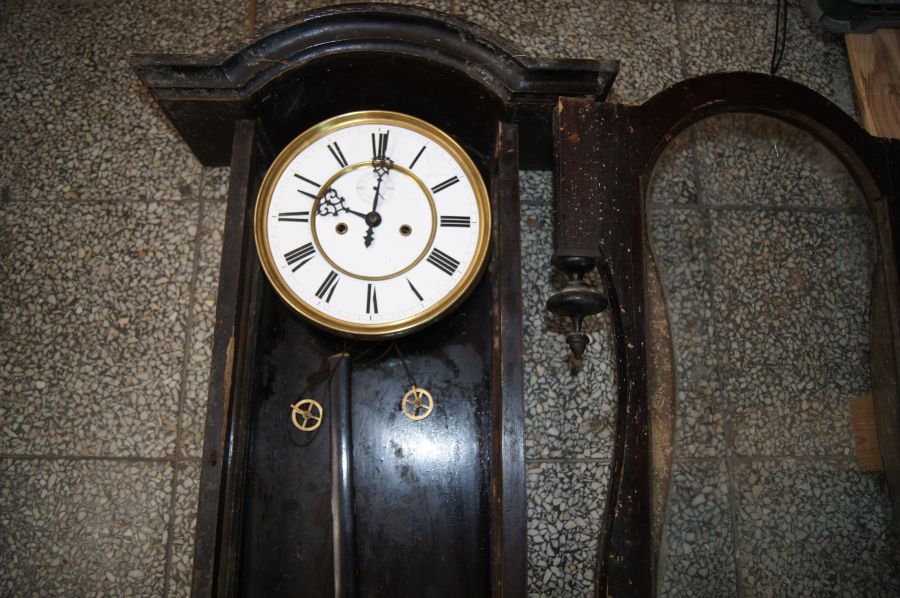

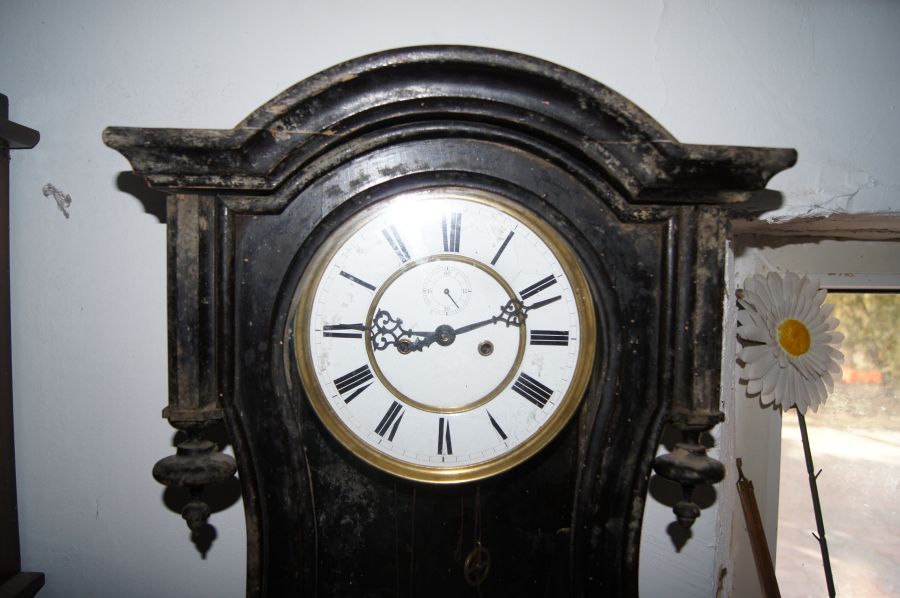

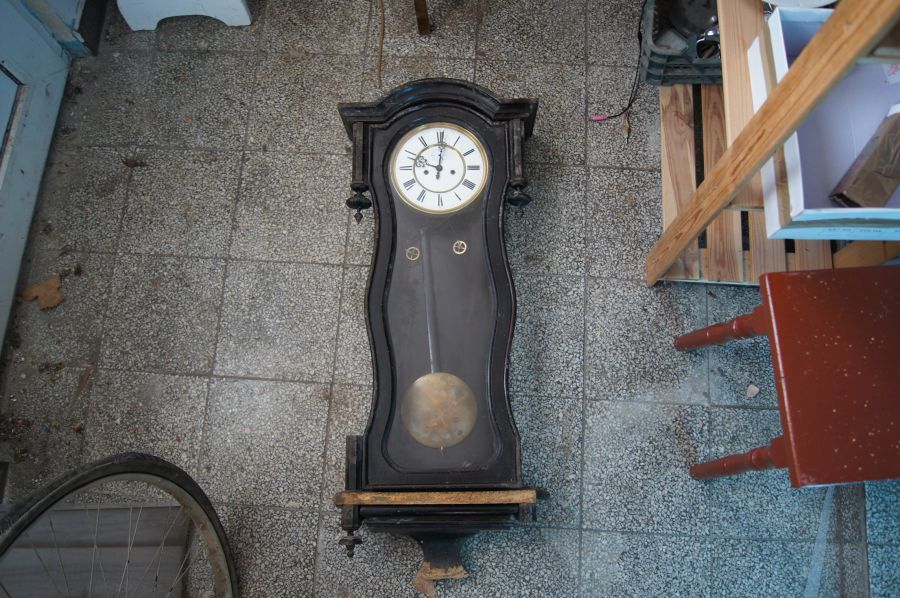

Mam takiego oto Lenzkircha do renowacji z dość niskim numerem.

Leżał on na węglu w piwnicy w Berlinie zawinięty w karton.

Chcę go uratować.

Nawet już się przymierzałem do niego ale jak przeczytałem post Lusyka, że tego typu zegary są trudne w renowacji

to mi szczęka upadła na kolana.

Mam prośbę- jak powinna wyglądać korona?

Może ktoś dysonuje zdjęciem katalogowym????

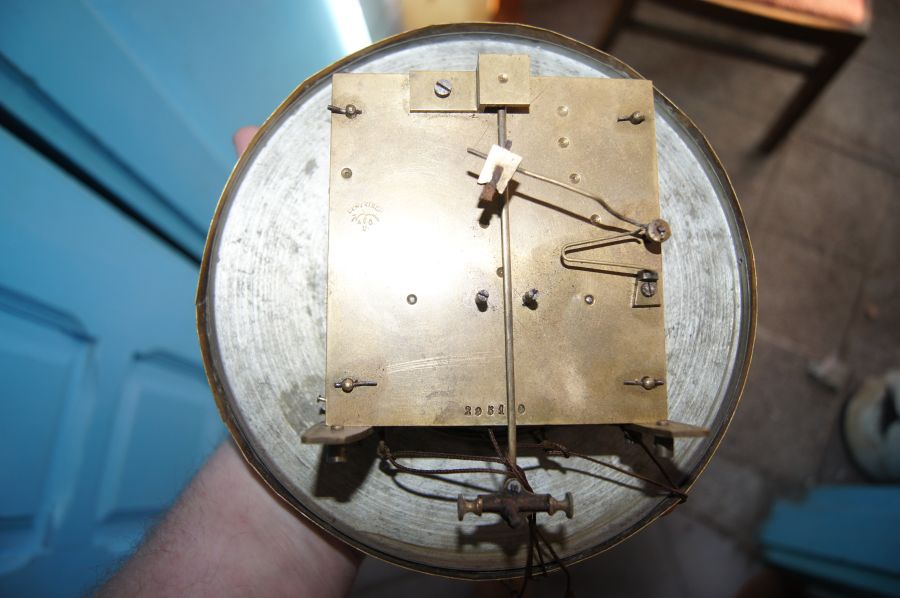

[wafelek 54]

cd

[FRANK 1]

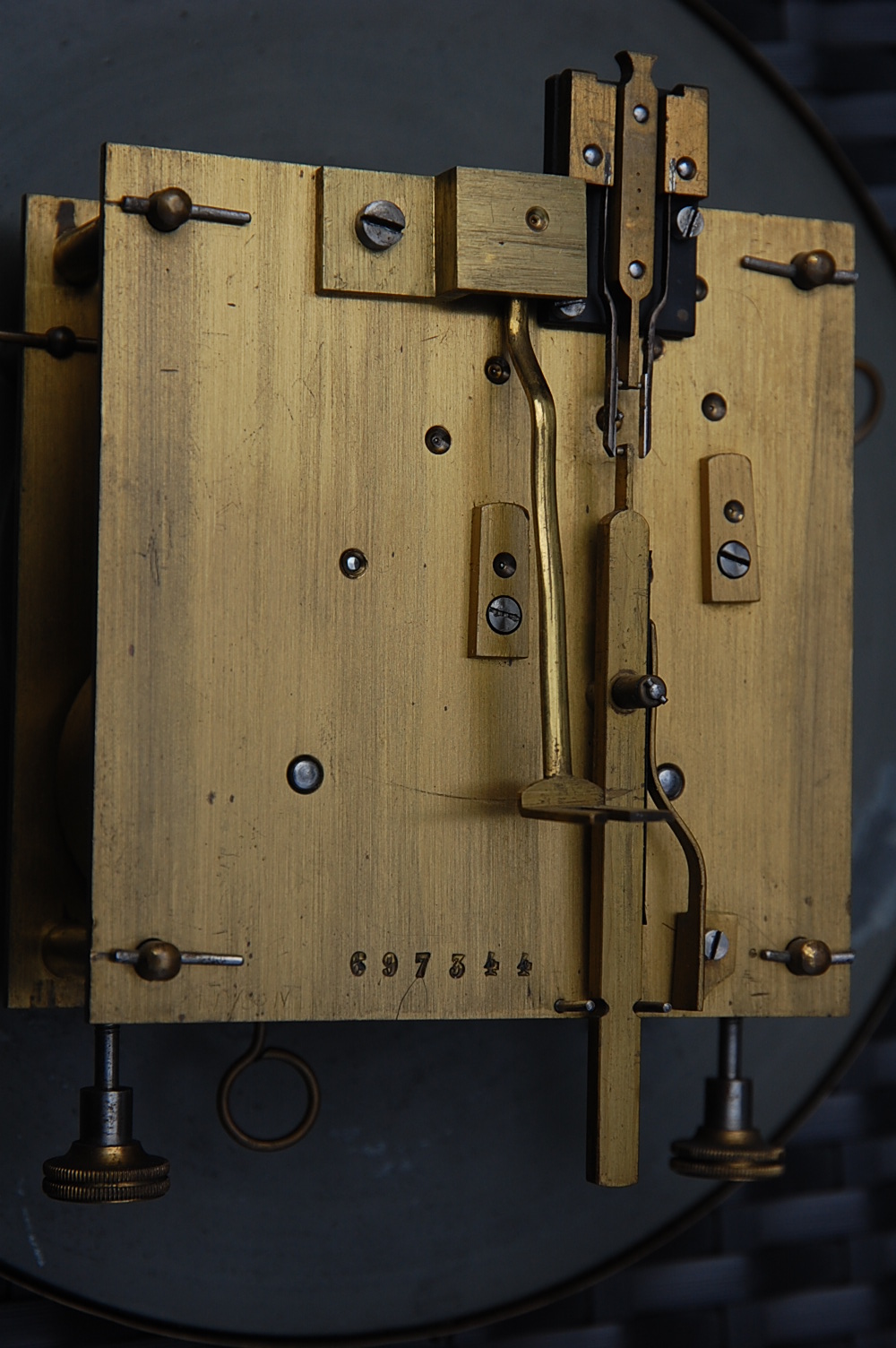

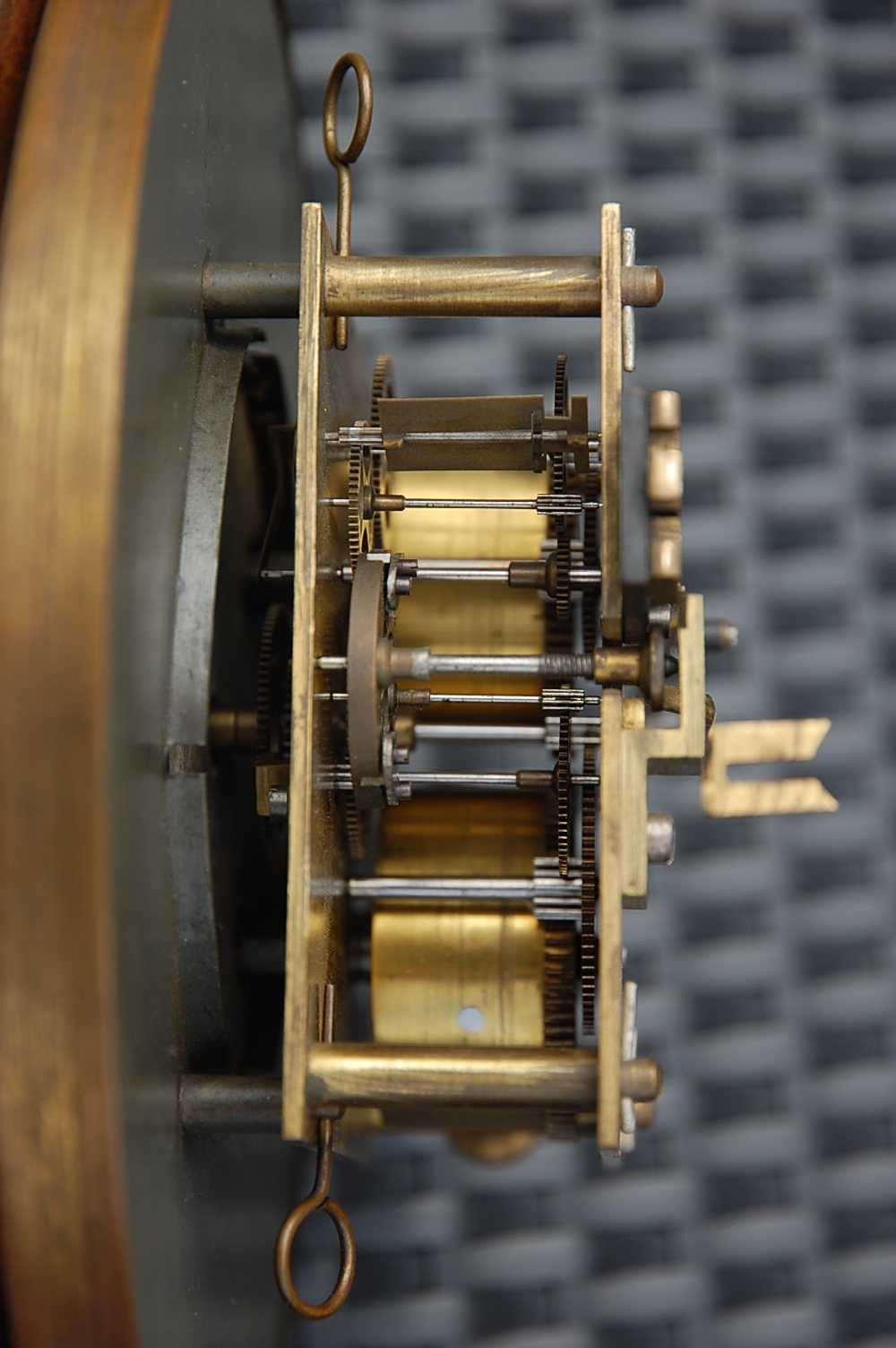

Przedstawiam zegar lenzkirch z werkiem,na którym zamontowano urządzenie elektryczne.Spotkałem podobny do tego lecz miał urządzenie elektryczne zamontowane na płycie werku pod tarczą.Czy ktoś wie do czego służyło to urządzenie elektryczne ,które jak widać podłączone jest do systemu bicia,w którym nie ma gongu.

[FRANK 1]

kolejne

[FRANK 1]

nastepne

[FRANK 1]

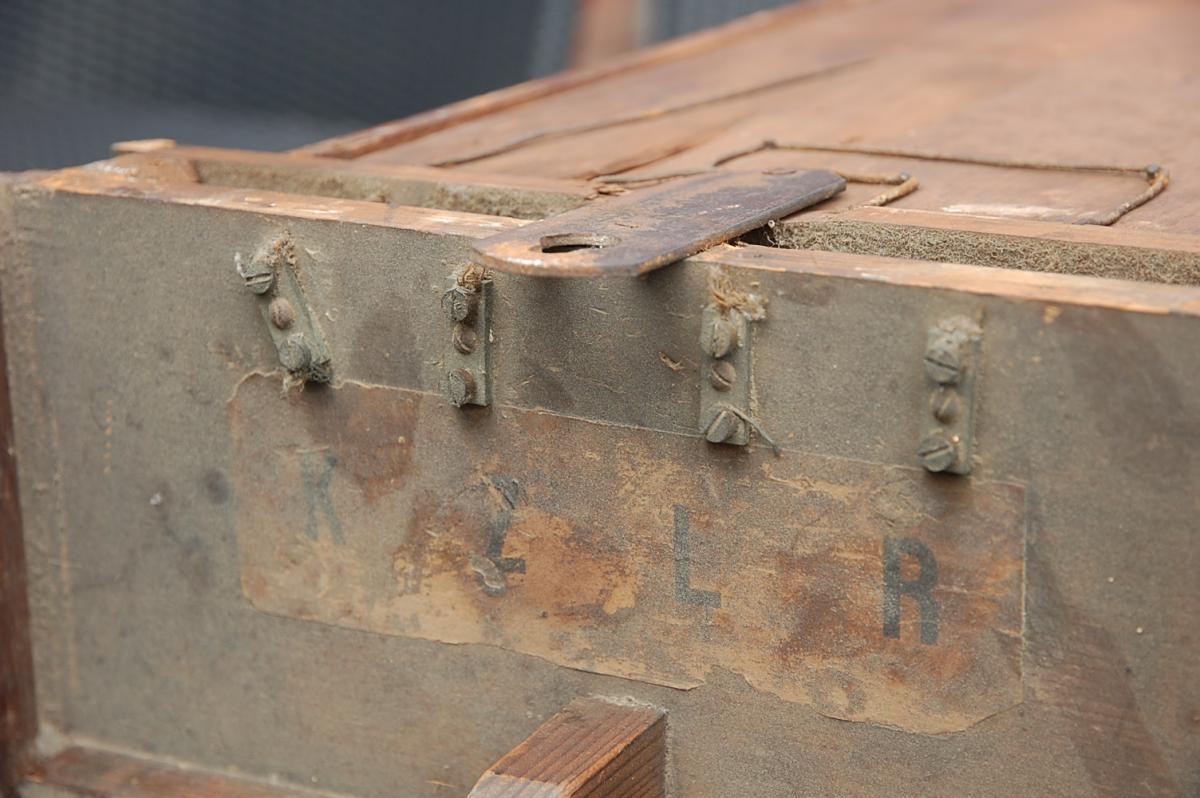

Od góry skrzyni podłączano cztery przewody.

[FRANK 1]

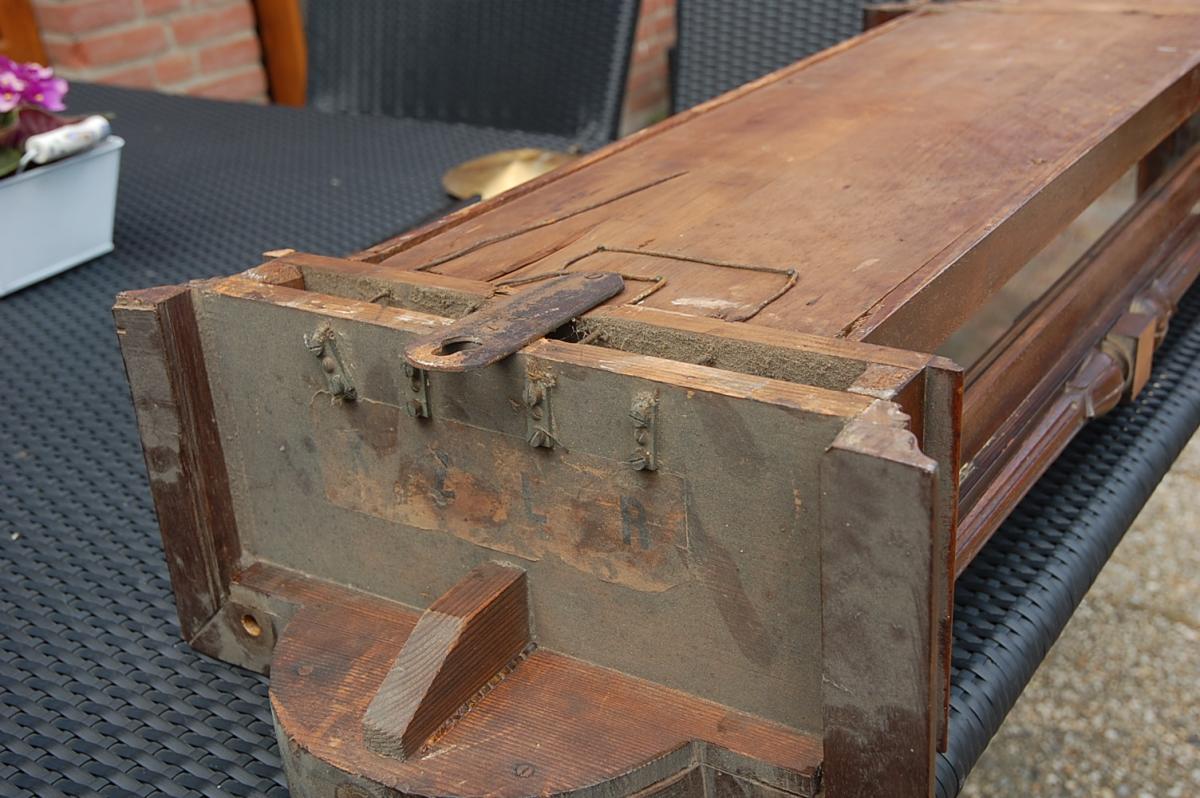

Rozdział przewodów poprowadzono na plecach skrzyni co widać u góry.

Edytowane 10 Sierpnia 2013 przez FRANK

[FRANK 1]

Skrzynia wygląda tak.

[FRANK 1]

Wahadło

[FRANK 1]

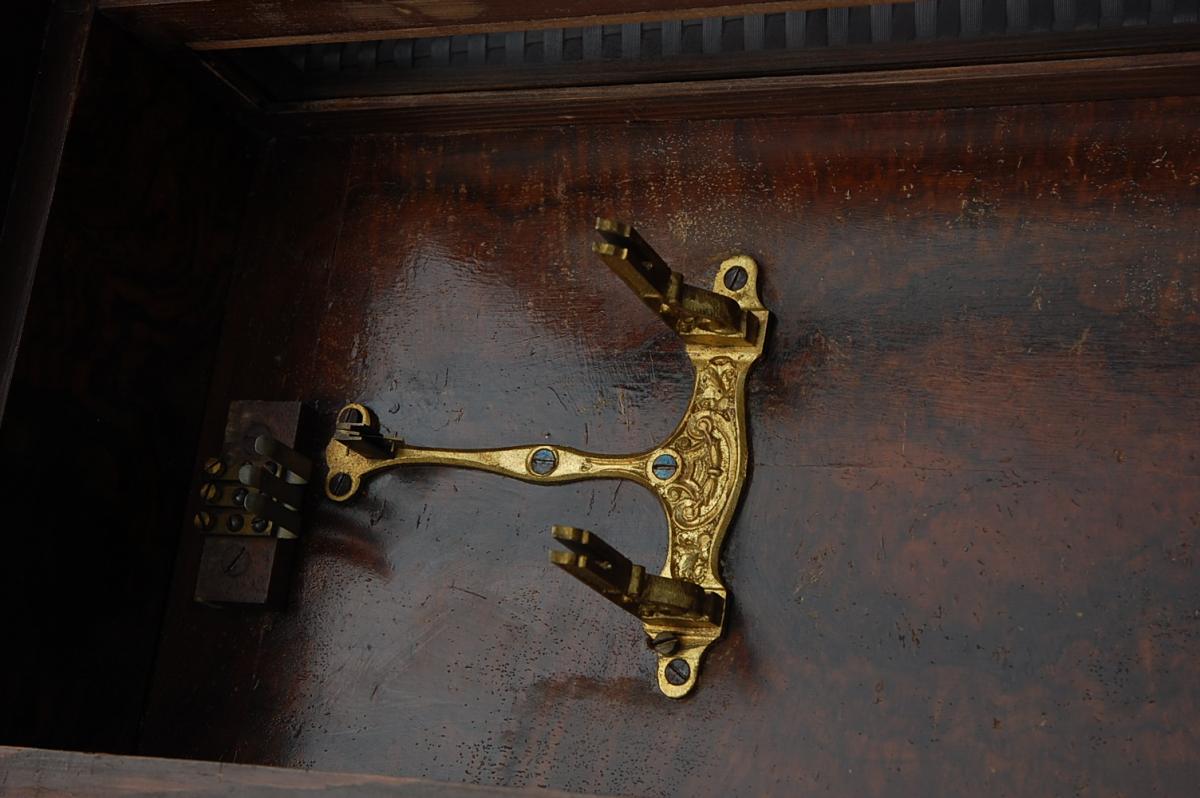

Po zamocowaniu mechanizmu w sankach styki urządzenia łączyły się z zamontowanym gniazdem obok sanek.

[FRANK 1]

Spotkałem kiedyś w necie podobny,który był pokazywany na spotkaniu kolekcjonerów w Niemczech. Foto w załączeniu.

[kiniol 2521]

To jest zegar matka, pracująca w systemie Wagnera. Przekazuje impulsy w układzie +/-  -/+

http://www.uhrenhanse.org/sammlerecke/elektro/teds_animationen/wagner.htm

Edytowane 10 Sierpnia 2013 przez kiniol

[FRANK 1]

Proszę o wyjaśnienie .Gdzie przekazuje te impulsy ? Dlaczego nie ma bicia w tym mechanizmie? Nie mam jeszcze tego zegara .Jak przyjdzie to wykonam bardziej szczegółowe zdjęcia.Może ten zegar był połączomy z innymi zegarami.Sprzedający twierdzi,że nie jest to matka.

[kiniol 2521]

Te cztery zaciski na skrzynce, dwa z nich to zasilanie + oraz - , dwa następne to linia na wtórne.  Zapoznaj się z filmikiem tam jest pokazana zasada działania. Hmmm... jeśli nie matka, to może ciotka?

[FRANK 1]

Te cztery zaciski na skrzynce, dwa z nich to zasilanie + oraz - , dwa następne to linia na wtórne.  Zapoznaj się z filmikiem tam jest pokazana zasada działania. Hmmm... jeśli nie matka, to może ciotka?

Nie mogę otworzyć tego filmiku.Dla tego pytam się.

[kiniol 2521]

A skąd wiadomo, że to jest Lenz?

[FRANK 1]

Sprzedający stwierdził.że gdyby to była tzw.matka to zegar byłby droższy a tak jest tańszy.I niech tak zostanie.Ale należy przyznać ,że jest to ciekawostka.Ja poznaję ,że jest to lenz choćby po cyfrach numeracji.Myśle,że jest to prototyp mechanizmu z takim urządzeniem i dlatego nie wybito na tylnej płycie sygnatury.Ciekawe czy tego typu mechanizmy weszły do seryjnej produkcji i czy są takie z sygnaturą.

Edytowane 10 Sierpnia 2013 przez FRANK

[kiniol 2521]

Wagner opatentował swój system w 1881 roku. Numeracja tego zegara, zakładając, że to Lenz, wypada na 1884/5 rok. To by się zgadzało. Ta dźwignia na płycie mechanizmu służy do przestawiania wskazań na sieci zegarów wtórnych.

[FRANK 1]

Wagner opatentował swój system w 1881 roku. Numeracja tego zegara, zakładając, że to Lenz, wypada na 1884/5 rok. To by się zgadzało. Ta dźwignia na płycie mechanizmu służy do przestawiania wskazań na sieci zegarów wtórnych.

Dzięki za wyjaśnienie Krzysztofie.

[FRANK 1]

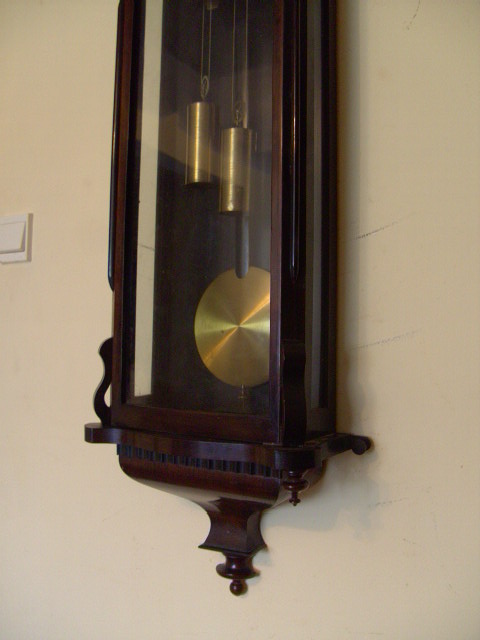

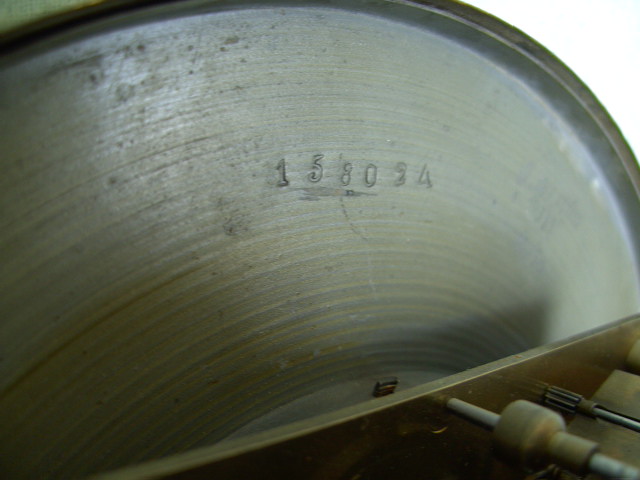

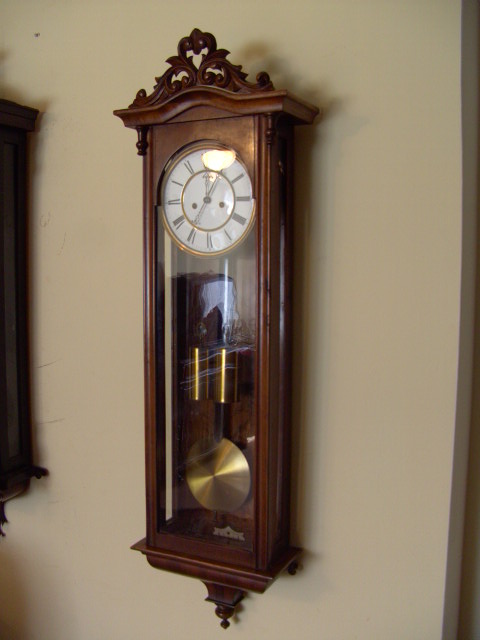

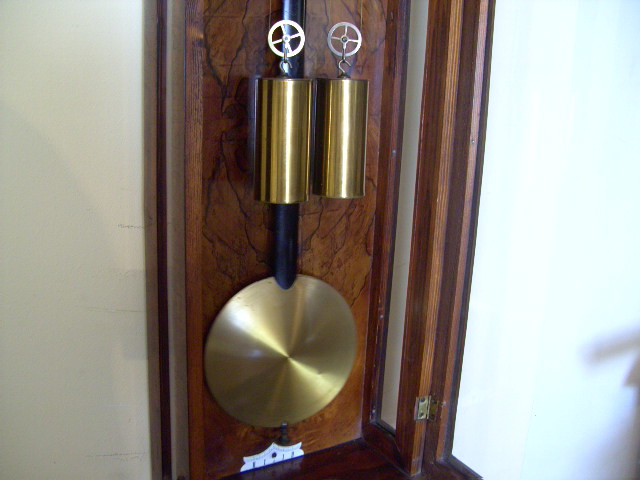

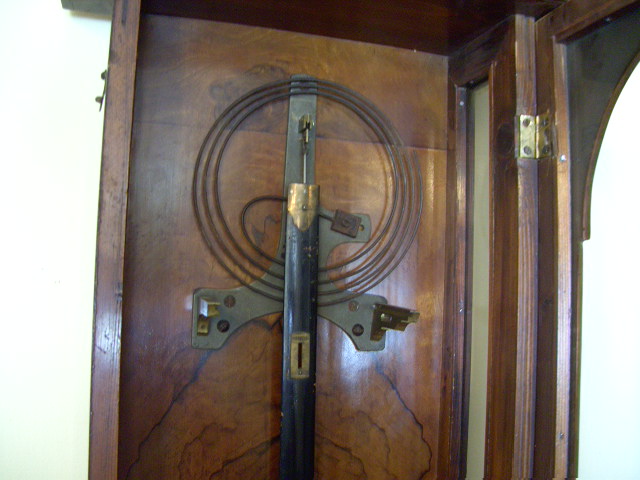

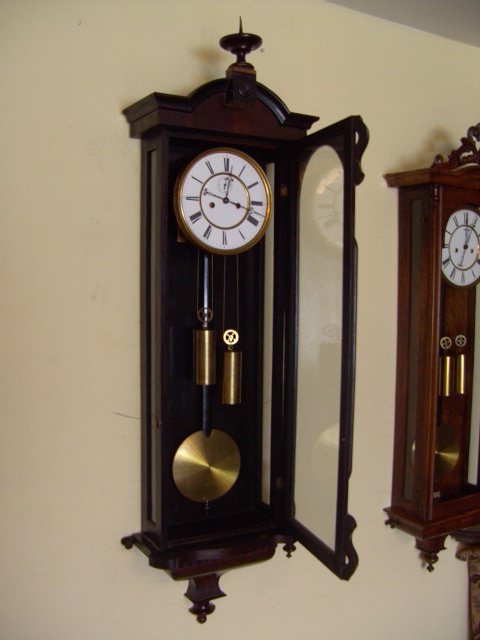

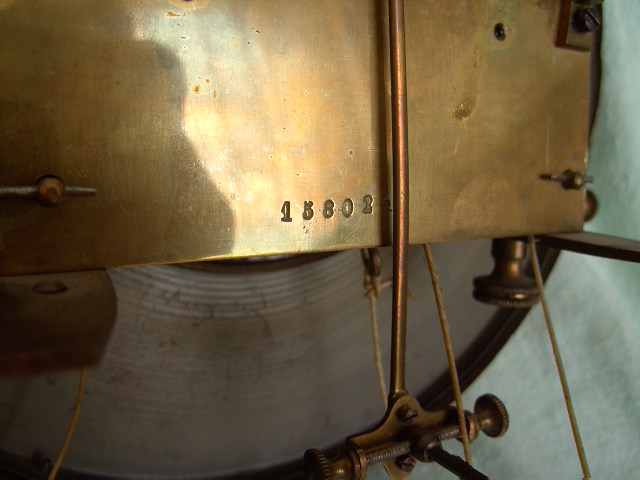

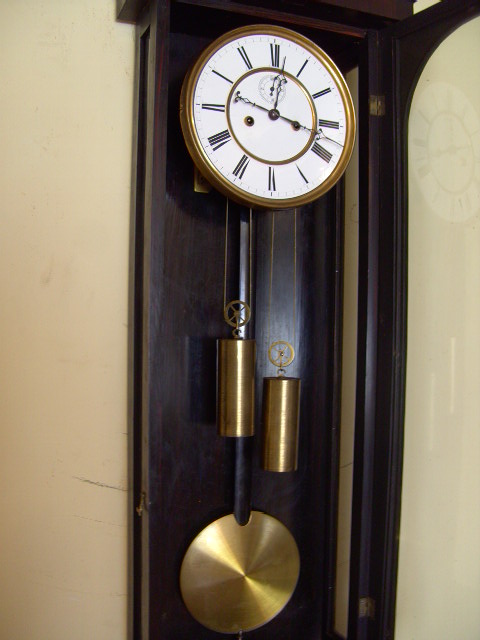

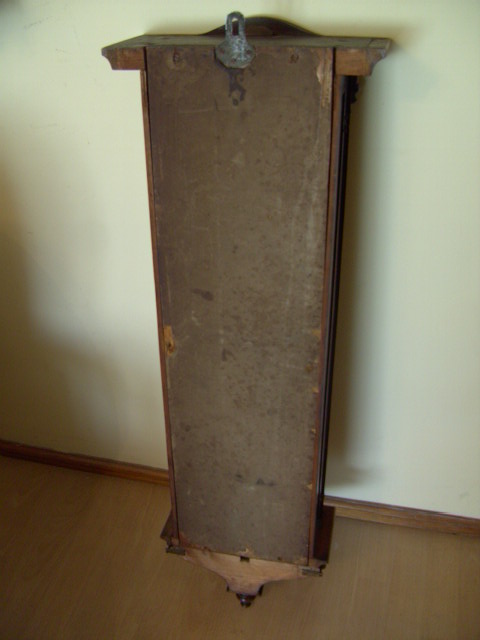

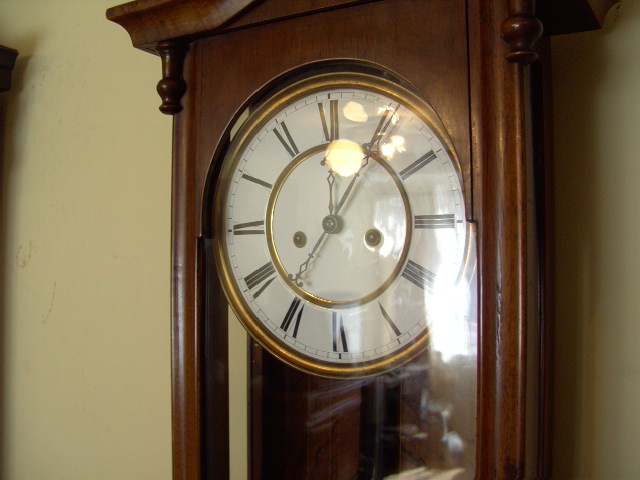

Przedstawiam ostatnio zdobyte dwa zegary linkowe .Pierwszy posiada numer mechanizmu 158 024 z sekundnikiem skrzynia w okleinie z palisandru. ,Drugi ma mechanizm z numerem 108 002 w skrzyni okleinowanej pięknym czeczotem oraz tekturką (jak pisze Piotr)na plecach.Dwa razem następnie nr 158 xxx Na trzecim zdjęciu widać odbicie w oryginalnej szybie.

Edytowane 24 Sierpnia 2013 przez FRANK

[FRANK 1]

kolejne

[FRANK 1]

Następne

[FRANK 1]

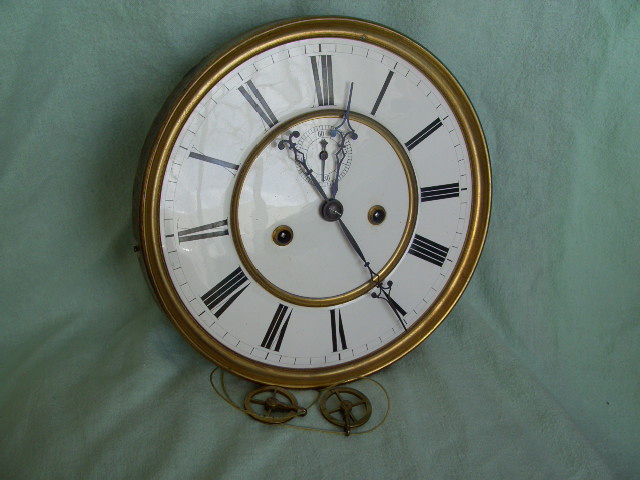

Tarcza posiada ciakawą wskazówkę sekundową ,która z jednej strony ma zakończenie w kształcie caro pasującym do skrzyni.Mój York "lenzik" zawsze jest przy mnie i ciągle sprawdza co robię.

[FRANK 1]

Nr 108 002 posiada oryginalną koronę oraz jak wcześniej pisałem bardzo ładną okleinę .

[FRANK 1]

kolejne foty.
