Ostatnio wpadły do mnie dwa bliźniacze zegarki: GW-500A i GW-500U. Oba wyposażone w solar i wave ceptor jednak z tą różnicą, że ten z końcówką A przeznaczony jest na Stany Zjednoczone a ten z końcówką U na Europę. Inaczej mówiąc, A nie złapie sygnału u nas, a U nie złapie sygnału w USA

Udało mi się kupić w okazjonalnej cenie technicznie w 100% sprawnego GW-500U, jednak jego stan wizualny był bardzo słaby. Zegarek miał mocno porysowane szkiełko, pasek i bezele również były bardzo wytarte.

Trochę poszukałem i tanio trafiłem ładnego GW-500A. Pomysł był taki, że przełożę moduł z koperty U do koperty A i będzie cacy

Po podmiance modułów okazało się jednak, że w teraz dwóch sztukach nie działał wave ceptor. Kiedy ponownie rozkręciłem zegarki, przyjrzałem się ich antenom i zauważyłem, że są one nieco inaczej zbudowane, tj. mają inna ilość elementów na tasiemce łączącej moduł z cewką. Trochę pogmerałem pincetą i udało mi się otworzyć "schowki", w których zostały one umieszczone

Skończyło się na tym, że oprócz "międzykopertowej" wymiany modułów doszło również do zamiany anten i teraz wszystko w moim "ładniejszym" GW-500U hula jak talala



Poniżej kilka zdjęć z podmiany, robione na szybko bo nie miałem w planach dokumentowania tego zabiegu

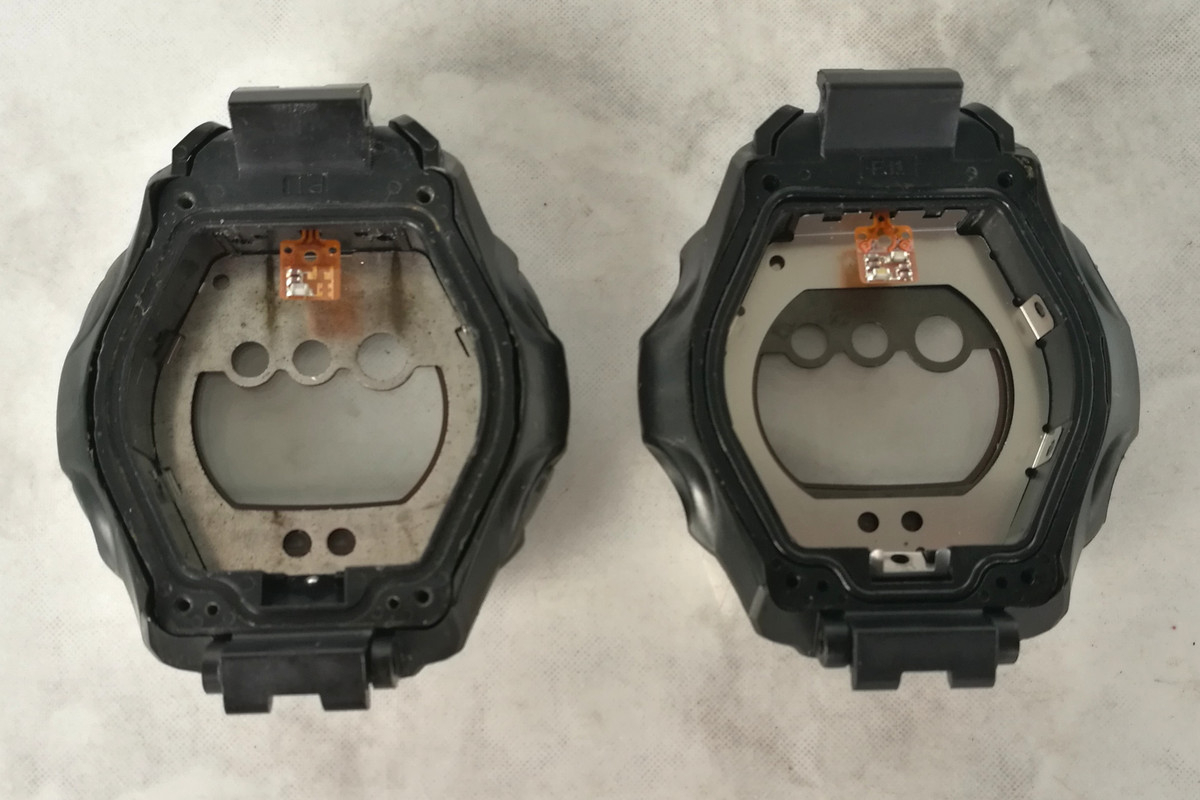

Przed zamianą anten - po lewej koperta GW-500U.

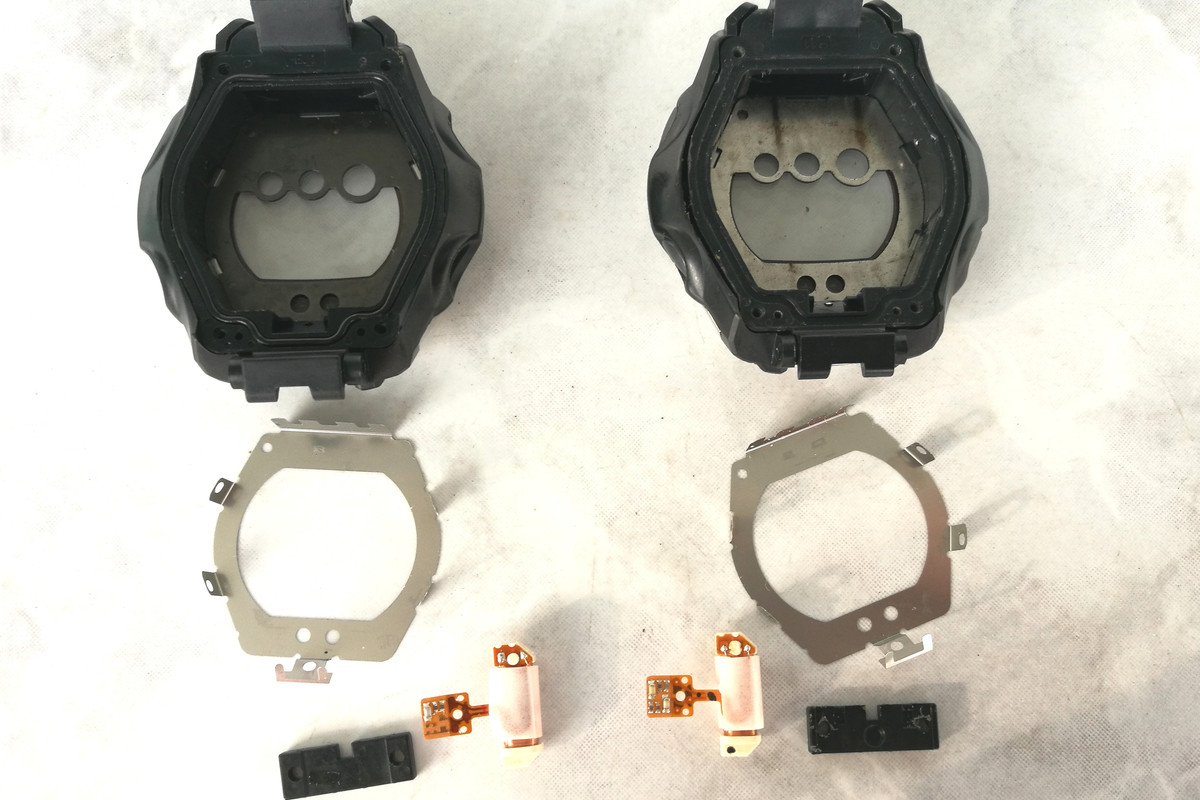

W trakcie zamiany - po lewej koperta GW-500A.

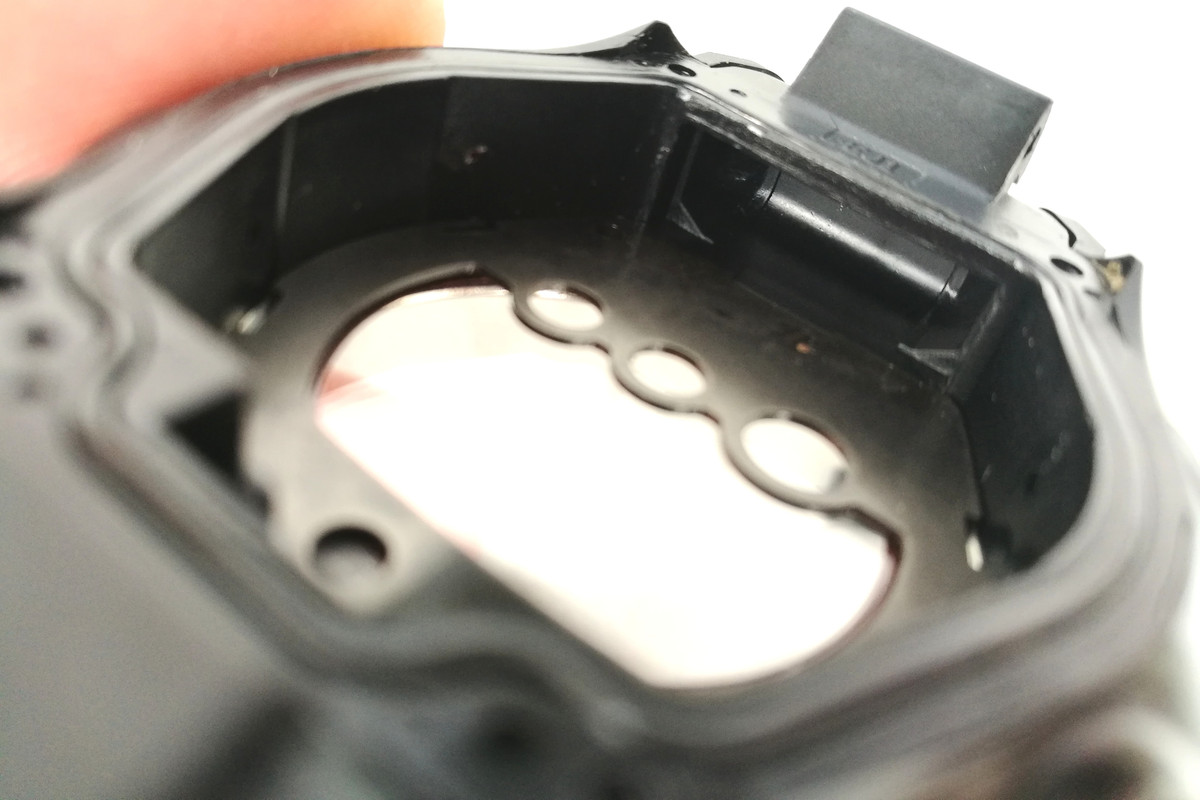

Otwarty "schowek" na antenę.

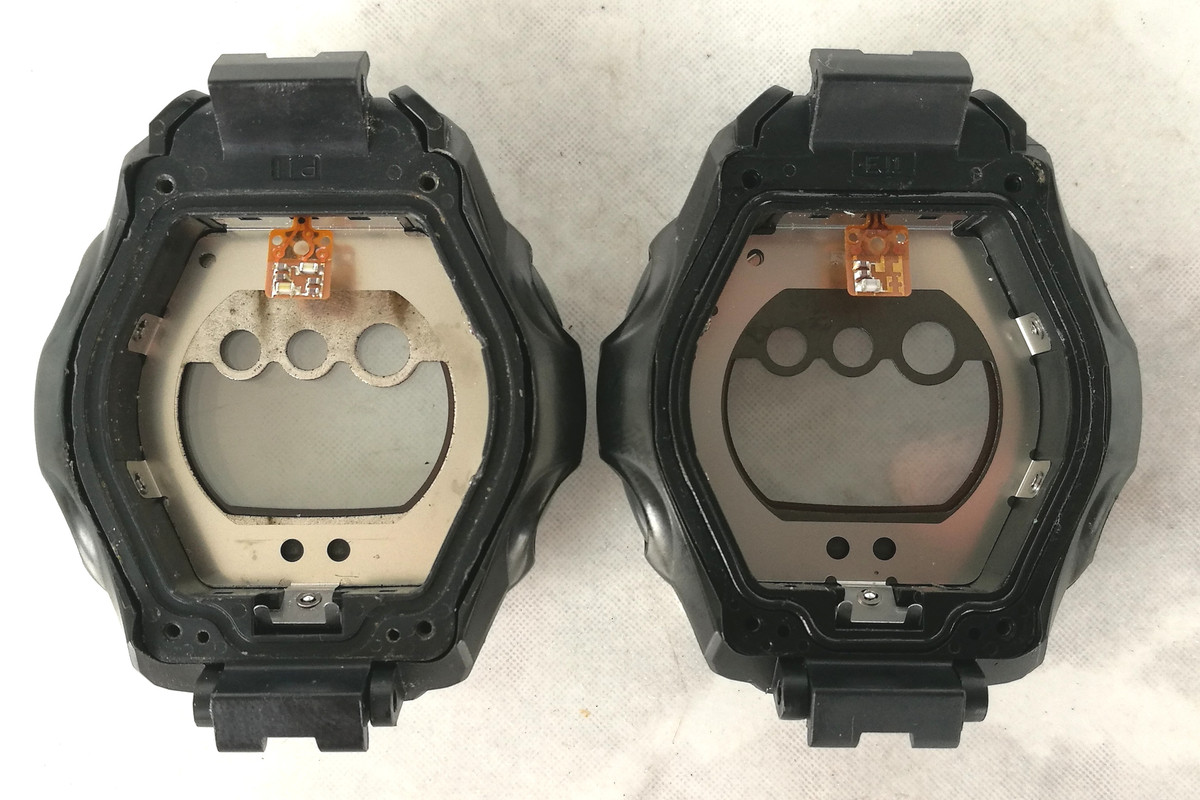

Po zamianie anten - po lewej koperta GW-500U i anteną od GW-500A.



Taka ciekawa ciekawostka (oczywiście dla tych, którzy nie wiedzieli, że te typy tak mają)

[WookieWroc 33]

Panowie, takie paski



można już gdzieś kupić lub zamówić? ma ktoś z was takie coś ?

[Parówkowy skrytożerca 429]

Panowie, takie paski





można już gdzieś kupić lub zamówić? ma ktoś z was takie coś ?

Kilkadziesiąt sekund. Tyle zajęło mi znalezienie.

[GeRmAnOs 215]

J&K też takie mają.

[WookieWroc 33]

Kilkadziesiąt sekund. Tyle zajęło mi znalezienie.



To pewnie dlużej niż wklejenie linka dla mnie i dla innych zainteresowanych których pewnie nie brakuje



J&K ??

[Parówkowy skrytożerca 429]

To pewnie dlużej niż wklejenie linka dla mnie i dla innych zainteresowanych których pewnie nie brakuje



J&K ??

Naprawde nie podolales temu?   Przeciez na zdjeciu jest wszystko czego potrzebujesz.



base550.bigcartel.com

Edytowane 10 Września 2018 przez Parówkowy skrytożerca

[WookieWroc 33]

Nie no podołałem tylko cena mnie zamroziła i zszokowała.

[Pit83 26778]

Koledzy - szybkie pytanko:

Jakie bateryjki zakupic do G-Shocka GA-1000 moduł 5302 ??

Wiem ze moge rozkrecic i zobaczyc sam, ale zanim bede mial na to czas to późny wieczor nastanie, a do tego czasu móglbym juz coś kliknąć w internetach.

[TomG80 9008]

Koledzy - szybkie pytanko:

Jakie bateryjki zakupic do G-Shocka GA-1000 moduł 5302 ??

Wiem ze moge rozkrecic i zobaczyc sam, ale zanim bede mial na to czas to późny wieczor nastanie, a do tego czasu móglbym juz coś kliknąć w internetach.

2 szt. SR927W. Możesz klikać.

[Pit83 26778]

Podziekował

[Gość mrovka]

To pewnie dlużej niż wklejenie linka dla mnie i dla innych zainteresowanych których pewnie nie brakuje



J&K ??





J&K  - JaysAndKays,sa na ebay



przykladowy link



https://www.ebay.co.uk/itm/JaysAndKays-BULLBARS-for-Casio-G-Shock-5600-5610-Protectors-Wire-Guards-DW5600/282968618910?hash=item41e23e779e:m:mI9-R9KAmCGZFr8DNVqa4Bg

[alienth 1]

Witam wszystkich miłośników serdecznie

Mam pytanie o wymianę koperty w GW-9200.

Czy ta operacja będzie bardzo trudna? Na co w szczególności zwrócić uwagę by nie zepsuć?

I jak demontuje się ten sensor? Wyjmuje się go w stronę środka koperty? A może na zewnątrz?

Zachowanie szczelności będzie dużym wyzwaniem?

[alienth 1]

Nikt nie pomoże?

[TomG80 9008]

Nikt nie pomoże?

Ja mam w planach dokładnie tą samą operację, co Ty, ale jeszcze nie wiem kiedy, bo mój Rysiek jeść nie woła, części do niego spokojnie sobie leżą, a ja nie mam za bardzo czasu się nim zająć.

Niemniej jak tylko kiedyś uda mi się do tego usiąść i wymienić kopertę, to z pewnością podzielę się doświadczeniami na forum.

[alienth 1]

Ja mam w planach dokładnie tą samą operację, co Ty, ale jeszcze nie wiem kiedy, bo mój Rysiek jeść nie woła, części do niego spokojnie sobie leżą, a ja nie mam za bardzo czasu się nim zająć.

Niemniej jak tylko kiedyś uda mi się do tego usiąść i wymienić kopertę, to z pewnością podzielę się doświadczeniami na forum.

Dzięki za odzew. Ja koperty jeszcze nie mam, tania nie jest. Mam zniszczone przyciski i szybkę dlatego chcę wymienić całość. W zasadzie myślę, że sobie poradzę...

Jedynie mnie zastanawia ten sensor, jak się go wyjmuje...

[X-Ray 95]

Pewnie gdzieś na początku tego działu jest o rozebranym 9200

Edytowane 14 Września 2018 przez X-Ray

[alienth 1]

Pewnie gdzieś na początku tego działu jest o rozebranym 9200

Oglądałem fotki, ale tam sensor nie był demontowany. Może jutro go rozkręcę i zobaczę...

[votec77 0]

Ostatnio odkryłem w swoim g-shock gb-6900b funkcję "test" po wciśnięciu kombinacji 3 przycisków tj: adjust- split-reset i start-stop. W okienku pojawia się napis "test" i przyciskiem split-reset można przewijać funkcje które mamy zamiar testować. Gdy dotrzemy po 8 naciśnięciu na "LED" i potem wciśniemy raz przycisk start-stop to pojawia się napis "exe" następnie wciskając przycisk split-reset zapala się w prawym górnym rogu czerwona dioda led. To samo odnosi się do innych zegarków z 3417 na pokładzie. Jest to niezła zagwozdka i nasuwa się pytanie - Do czego służy ta czerwona dioda LED? Wiem, że np w casio casio gmw b5000 przypomina o przegapionym alarmie. Czy ma ktoś wiedzę na temat tego przypadku?

[TomG80 9008]

Trafiłem nowy zegarek GW-M5610-1ER, klasyka. Niestety okazało się, że ma pyłek od wewnętrznej strony szkiełka na wysokości datownika.

Na szczęście pędzelek od sprzętu foto stanął na wysokości zadania - po pyłku nie ma śladu.

[TomG80 9008]

A skoro już rozłożyłem warsztat, to poszedłem za ciosem i postanowiłem usunąć pyłek spod szkiełka w moim pierwszym G - AWG-M100B-1AER. Pyłek jest dość mocno irytujący, ponieważ jest biały, a zegarek ma ciemną tarczę.





Aby dostać się do środka, należy oczywiście zdemontować dekielek, ale jako że została założona tu bransoleta od wersji BC, to jej plastikowe, nieelastyczne zakończenia skutecznie blokowały możliwość zdjęcia dekielka. Po chwili gimnastyki udało się jednak zdemontować bransoletę.





To, co widzimy na obwodzie po wewnętrznej stronie dekielka to nie jest rdza, tylko zaschnięta krew.





Ciekawostką w konstrukcji tego zegarka jest to, że przewidziano dwa miejsca na baterie. W tym modelu akurat mamy do czynienia z technologią Tough Solar, więc zamiast z bateriami mamy do czynienia z jednym akumulatorem CTL920. Być może ta sama plastikowa ramka, do której przymocowane są wszystkie pozostałe części modułu, jest stosowana w innym modelu w takiej samej kopercie, który jest zasilany bateryjnie, np. AW-590/AW-591 - tego nie wiem, to tylko moje przypuszczenie.





A tu widzimy pyłek od wewnętrznej strony szkiełka.





I po robocie.



Różne pozostałe "paproszki" widoczne na zdjęciu niestety nimi nie są - są to rysy powstałe podczas wypadku.

Edytowane 4 Października 2018 przez TomG80

[Gość Kwiatek]

Miałeś w tym zegarku jakiś poważny wypadek i stąd ta krew?

[S.Adi. 135]

Tomku : Świetna robota

[TomG80 9008]

Miałeś w tym zegarku jakiś poważny wypadek i stąd ta krew?

Tak. W zasadzie dzięki temu powstał mój kanał, bo będąc dwa lata na zwolnieniu miałem duuuużo wolnego czasu i takie sobie hobby znalazłem.

[Gość Kwiatek]

Tak. W zasadzie dzięki temu powstał mój kanał, bo będąc dwa lata na zwolnieniu miałem duuuużo wolnego czasu i takie sobie hobby znalazłem.

Szczęście w nieszczęściu, z drugiej strony fajnie, że już wszystko w porządku.

[TomG80 9008]

Szczęście w nieszczęściu, z drugiej strony fajnie, że już wszystko w porządku.

He, he, "w porządku" to już raczej nie osiągnę, ale ważne, że mogę poruszać się o własnych siłach i samodzielnie funkcjonować.



Było tak:





Jest tak:





Pomalutku wracam do formy.
