Roczniaki, 400 days anniversary clocks, Jahresuhr

Taraj · 7 Listopada 2013

Ładny roczniak.

Górna zawieszka nie jest oryginalna.

tutaj gość z Australii sprzedaje, są to dorabiane ale myślę że nie będzie łatwo znaleźć oryginał:

http://www.ebay.co.uk/itm/PHILLIP-HAAS-HAUCK-400-DAY-ANNIVERSARY-TORSION-JAHRESUHR-CLOCK-GIMBAL-SUSPENSION-/120949357986?pt=LH_DefaultDomain_0&hash=item1c2924bda2

Ja też miałem problem z zawieszką, kupiłem zegar w UK , w ofercie ebay , na zdjęciach była zawieszka a do Polski przyszedł bez zawieszki. W efekcie musiałem kupić ją na antypodach.

fibo · 7 Listopada 2013

No to ktoś się nad nią nieźle namęczył, wygląda staro. Myślałem, że może wcześniejszy model . A jaki Twój ma numer? I czy szkło też takie cieniutkie?

Taraj · 8 Listopada 2013

No to ktoś się nad nią nieźle namęczył, wygląda staro. Myślałem, że może wcześniejszy model . A jaki Twój ma numer? I czy szkło też takie cieniutkie?

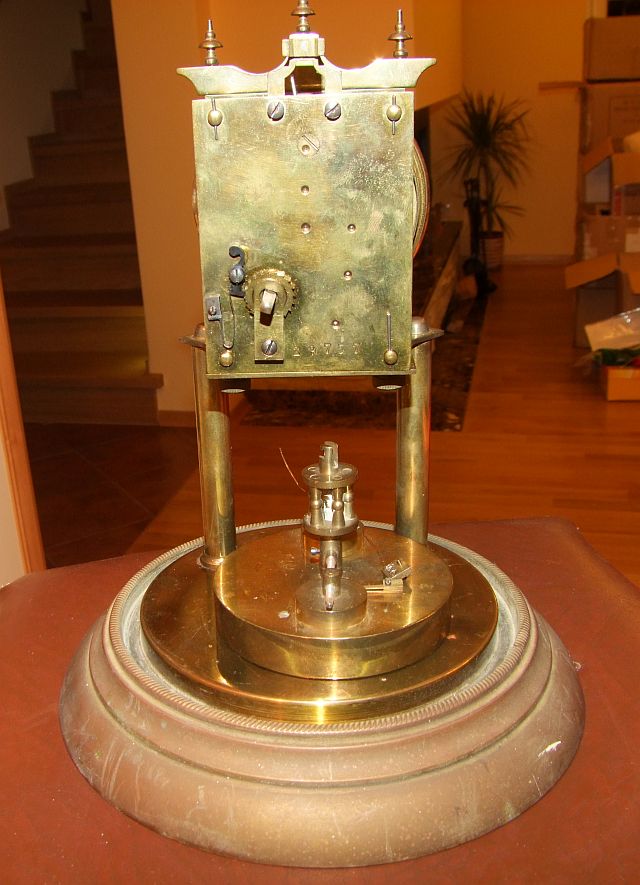

Ja kupiłem bez szkła, wahadło zwykłe dyskowe z małą galeryjką.

nr na płycie 29757, Jak dobrze pamiętam to jest z okolic 1912r.

Co do samego szkła to stoi u mnie kienzle z ok 1920 wahadło kulowe,

ale za to szkło ma oryginalne, uszkodzone, popękane i z banieczkami gazu.

Chba w tamtych czasach podczas produkcji kloszy nie było łatwo odgazować szkło.

Widać że przeźroczystość gorsza a sam klosz cienki jak papier.

Mariusz · 8 Listopada 2013

Wedle życzenia " CUŚ"

Piotr - moje zdanie znasz.

... no wiem, że korci jak cholera

Z mojego doświadczenia skórka nie warta wyprawki.

Jak chcesz zawieszkę włosa zrobić inną - jak w większości tych roczniaków , to nie ma problemu.

EDIT

Mam prośbę - może ktoś ma roczniaka z osłoną włosa w postaci dwóch pierścieni mocowanych na tylnej płycie ( Kienzle, Huber )

Potrzebny jest wymiar pierścieni - średnica zewnętrzna, wewnętrzna i wysokość.

Edytowane 8 Listopada 2013 przez Mariusz

Taraj · 8 Listopada 2013

Mam prośbę - może ktoś ma roczniaka z osłoną włosa w postaci dwóch pierścieni mocowanych na tylnej płycie ( Kienzle, Huber )
Potrzebny jest wymiar pierścieni - średnica zewnętrzna, wewnętrzna i wysokość.

Stoi u mnie taki keinzle, ale wymiary dopiero późnym wieczorem jak wrócę do domu.

By nie było niejasności , chodzi Tobie o wymiary pierścienia ochronnego prowadzącego włos a nie wymiar któregoś

pierścienia z mocowania włosa?.

Mariusz · 8 Listopada 2013

Tak - pierścienia ochronnego - dzięki

Ulan · 8 Listopada 2013

Tak - pierścienia ochronnego - dzięki

Sr zewnerzna 14 mm, wewn.11, grubosc 3

dziadek · 8 Listopada 2013

Fibo, Ty nie zmieniaj tej górnej zawieszki, zostaw tak jak jest. Bo masz tam zastosowany patent jakiego nikt nie ma, nawet producenci roczniaków nie wpadli na takie rozwiązanie.

Zegarmistrz, który przerobił to górne zawieszenie powinien dostać medal.

Wszyscy producenci zastanawiali się jak skonstruować siodełko żeby można było regulować kąt nachylenia włosa w stosunku do osi wychwytu, a tu, ktoś wymyślił sposób niezwykle prosty.

Po prostu, zamiast ustawiać kąt włosa wystarczy przesunąć w prawo lub lewo wszystko, czyli cały włos z zawieszkami i wahadłem włącznie, pokręcając tą śrubką z boku.

Rozwiązanie oczywiście nie jest oryginalne, ale niezwykle ciekawe i warte moim zdaniem zostawienia w takim stanie jak jest.

Ale gdybyś koniecznie chciał wrócić do oryginalnego rozwiązania, to górne zawieszenie włosa pasuje od Beckera, a gimbal można sobie samemu zrobić bez problemu, tokarkę przecież masz.

Edytowane 8 Listopada 2013 przez dziadek

fibo · 8 Listopada 2013

Też sobie tak pomyślałem, tym bardziej, że zawieszka jest stara i bardzo porządnie zrobiona. Ale "koszerną" sobie sprawię i położę obok .

Odnośnie Hauck/ Haas: na NAWCC twierdzą, że to jednak Hauck'a produkcja. Co do numeru- wg. ich badań, zero u góry pojawia się tylko w egzemplarzach od początku 1907 do 1 kwartału 1908 roku. Nie ustalono co oznacza.

fibo · 8 Listopada 2013

No to drugi, tak samo bardzo proszę o opinie, uwagi, datowania etc.

fibo · 8 Listopada 2013

i dalej:

janekp · 8 Listopada 2013

Fibo, no to masz parkę!! Podobno zegary w parce lepiej wyglądają.
Na moim strychu sporo takich parek zegarowych mieszka.
Oto jedna z nich.

Moja parka Harderow jeden bez korony :wub: ale z wizytowka klubu.Wiecej par nie posiadam ale trojca znalazlaby sie jedna No ale jeszcze nie bylem na strychu ...(zartuje ) ,

Osz kurka wodna nie zauwazylem tego drugiego,coraz ciekawiej sie robi :angry:

Fibo - ladny roczniaczek z tym wahadlem.Taki mi sie marzy , moze kiedys

Edytowane 8 Listopada 2013 przez janekp

dziadek · 8 Listopada 2013

Janek, jestem pod dużym wrażeniem, jak w muzeum.!!!! Kolekcjonerzy z Australii przy Tobie wysiadają, a ci z US to "małe pikusie".

No,no, ale się narobiło. :wub:

janekp · 8 Listopada 2013

Janek, jestem pod dużym wrażeniem, jak w muzeum.!!!! Kolekcjonerzy z Australii przy Tobie wysiadają, a ci z US to "małe pikusie".
No,no, ale się narobiło.

Oni siadaja przy nas przez brak poczucia humoru.

I za to Cie Marian lubie.

czerralf · 8 Listopada 2013

Piekne te zegary. Strach pomyslec co za 20 lat nazbieracie-nazbieramy!!!. Pozdrawiam.

Ulan · 8 Listopada 2013

Janekp, gratuluje ostatniego zakupu!

O maly wlos....!

Mariusz · 8 Listopada 2013

Dzięki Jacku za wymiary - trochę mnie zamurowało

Ciekawe, czy w produkcji mieli rozrzut - Taraj - proszę o porównanie.

janekp · 8 Listopada 2013

Janekp, gratuluje ostatniego zakupu!
O maly wlos....!

Wiedzialem ze cos wisi w powietrzu ale sie uparlem na niego bo w parze lepiej wygladaja no i musialem miec wzor do gorki (nie przeszkadzalem Wam jak lecial Kienzle z kalendarzem a mialem na niego ochote )

Teraz na mojej liscie pojawia sie R.... .Koniec z roczniakami.

Gdzies na strychu mialem chyba jednego z Gimbal (Gimbal suspension bracket (No. 17 in RG), DRGM 292522 October 26, 1906 Ph. Hauck nawiasem mowiac wahadlo kompensacyjne tez z tego roku jego patent Chronometer style temperature compensating pendulum (No. 6 in RG), DRGM 276288 March 12, 1906Chrono Pendulum ) - o to ten:

Marian ,Mariusz macie jakis pomysl po jaka cholere wycieta otwor w tej podstawie?

Edytowane 8 Listopada 2013 przez janekp

Taraj · 8 Listopada 2013

Dzięki Jacku za wymiary - trochę mnie zamurowało
Ciekawe, czy w produkcji mieli rozrzut - Taraj - proszę o porównanie.

właśnie zmierzyłem pierścień tego co był na moim poście

wymiary:

zew 14,43mm wew 11,09mm grubość 3,13 nr płyty 104180

ale :huh: mam drugi mechanizm z numerem 16714 i tu są

wymiary:

zew 15,27 wew11,24 grubość 2,92

Oczywiście nie jest to pełny perścień tylko ma podcięcie i bolec centrujący

Ulan · 8 Listopada 2013

Janekp - nie licytowalem ale mnie bardzo korcilo....

Nie domyslibym sie ze to Ty.

janekp · 8 Listopada 2013

Pamietasz ze mialem jednego na spotkaniu. :rolleyes: I bylo mi wstyd postawic go kolo roczniaka Mariana i Fibo.

fibo · 8 Listopada 2013

Janek, dzięki za numery patentów .

Czy w tej skrzynce był Badische? Wycięcie chyba ręcznie robione, nie maszynowe...

Jak napiszecie więcej o tym onyxowym JUF, to trochę stolarki też pokażę .

janekp · 8 Listopada 2013

Janek, dzięki za numery patentów .
Czy w tej skrzynce był Badische? Wycięcie chyba ręcznie robione, nie maszynowe...
Jak napiszecie więcej o tym onyxowym JUF, to trochę stolarki też pokażę .

Dorzucielm opis wahadla do patentow trzeba wspomniec ze zaszly zmiany w gimbal pomiedzy numerami 35219 a 35713 wg JH z NAWCC - pozniejsze mialy stala srube zamiast U

Sprawdz czy gdziec pod wahadlem (lub w innym miejscu) nie masz wybite 0 i daj znac jakby tak bylo.

Nie wiem co w niej bylo taka kupilem .Jak bedzie trzeba to sie wstawi Badische ,chcialem GB ale mnie starszyzna zrugala ze takich nie bylo

Pokazuj stolarke , poogladamy :rolleyes:

A masz troszke z angielskiego :

Chronological order by year based on serial number or year of appearance:

Plate 1522D No SN, made c. 1902. Used only in 1902 > 1903. RG shows made by Jahresuhren-Fabrik c. 1900

Plate 1441 SN 2385, made c. 1904. Found only in 1904. RG shows made by Jahresuhren-Fabrik c. 1902

Plate 1610 SN 6088, made c. 1904. Used from 1903 > 1905. RG shows made by Jahresuhren-Fabrik c. 1905

Plate 1056 SN 6902, made c. 1905. Used from 1905 > 1906. RG shows made by Jahresuhren-Fabrik c. 1906

Plate 1007 SN 10278, made c. 1905. Used from 1905 > 1906. RG shows made by Phillipp Haas c. 1906

Plate 1043 SN 10551, made c. 1905. Used from 1904 > 1906. RG shows made by Phillipp Haas c. 1907

Plate 1055 SN 13068, made c. 1906. Used from 1905 > 1906. RG shows made by Jahresuhren-Fabrik c. 1904

Plate 1699 No SN, made c. 1906. Used only 1906, first Semester Uhr prototype. RG shows made by Phillipp Haas c. 1908

Plate 1459, 1519 SN 14586, made c. 1906. Used only 1906. Note 1459 & 1519 are duplicates!! RG shows made by Phillipp Haas c. 1907

Plate 1519A SN 14824, made c. 1906. Used only 1906. RG shows made by Phillipp Haas c. 1907

Plate 1425 SN 15341, made c. 1906. Used only 1906. RG shows made by Phillipp Haas c. 1907

Plate 1632 SN 15809, made c. 1907. Used only 1907. RG shows made by Phillipp Haas c. 1908

Plate 1419 SN 25809, made c. 1909. Used only 1909. RG shows made by Phillipp Haas c. 1905

Plate 1607 SN 31437, made c. 1910. Used from 1906 > 1914. RG shows made by Phillipp Haas c. 1904

Plate 1415 SN 32780, made c. 1911. Used from 1908 > 1913. RG shows made by Phillipp Haas c. 1904

Please note that the year of manufacture in the above list is based solely on the serial number stamped on each plate. I have also included the years in which each plate was used from earliest to latest based on the information now in my database. I plan to construct a table providing this information so that you will be able to have more knowledge of when any given clock back plate was used.
