...i kupiłem mechanizm. Zaryzykowałem $50 - nie wiedząc, w jakim tak naprawdę jest stanie - i zobaczymy, czy uda się go naprawić... Oczywiście widać, ze stan bardzo zły, ale jak bardzo... okaże się "w praniu".

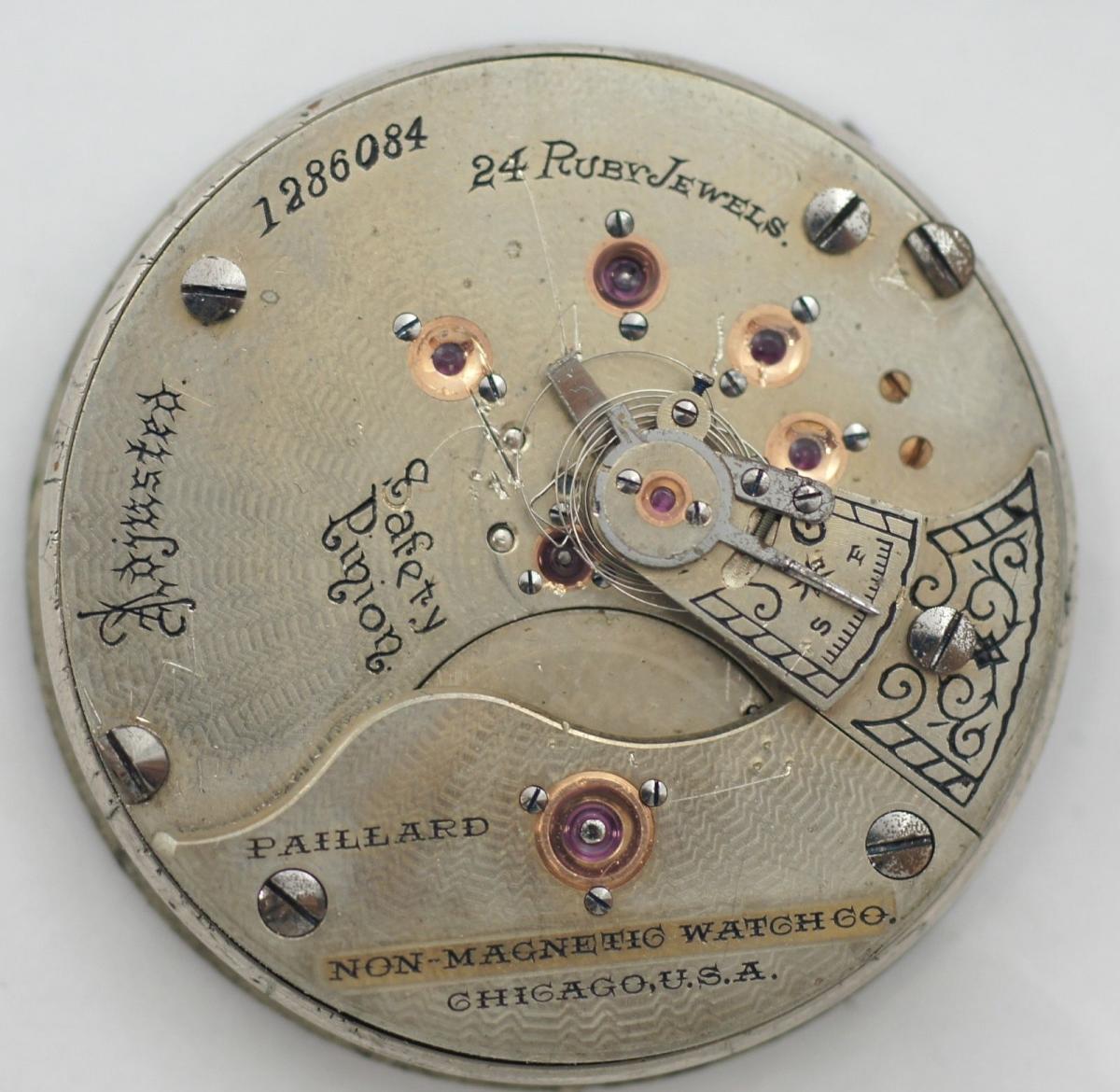

Póki co - zdjęcie sprzedajacego...


Miłego dnia!

Opublikowano

Oby... mam wielką nadzieję zrobić z tego EDC w przeszklonej z obu stron kopercie i będę bardzo zawiedziony jeśli się to z jakiegoś powodu nie uda :)

Miłego dnia!

Opublikowano

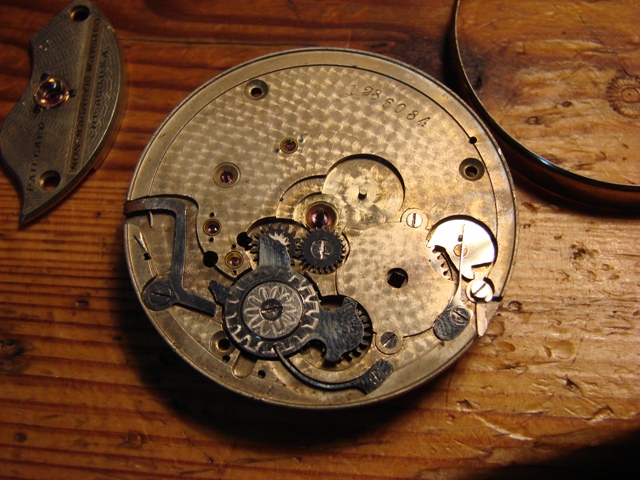

Mechanizm doszedł... Od strony tarczy - nieźle. Złamana tylko oś centralna i dźwignia do ustawiania godziny. Nic trudnego. Balans w całości do wymiany oczywiście. Zadrapania na płytach nie są (bez powiększenia) jakoś dramatycznie widoczne, natomiast zmartwiał mnie bardzo oś kotwicy. Jest złamana i niestety pasuje tu tylko oryginalna oś do tej wersji, z uwagi na bardzo cieniutkie czopy. Także pozostaje albo dorobić (droooogo!) albo szukać i szukać aż się w końcu znajdzie... Tak czy inaczej - kiszka :(

Choć mogło być dużo gorzej...




Miłego dnia!

Opublikowano

Mechanizm doszedł... Od strony tarczy - nieźle. Złamana tylko oś centralna i dźwignia do ustawiania godziny. Nic trudnego. Balans w całości do wymiany oczywiście. Zadrapania na płytach nie są (bez powiększenia) jakoś dramatycznie widoczne, natomiast zmartwiał mnie bardzo oś kotwicy. Jest złamana i niestety pasuje tu tylko oryginalna oś do tej wersji, z uwagi na bardzo cieniutkie czopy. Także pozostaje albo dorobić (droooogo!) albo szukać i szukać aż się w końcu znajdzie... Tak czy inaczej - kiszka :(

Choć mogło być dużo gorzej...

Osie kotwic w zegarkach z tego okresu naogół są wkręcane.

Opublikowano

Doszła tarcza i mechanizm składak.

Także pozyskałem kompletny balans z łożyskami i tarczę, oraz dźwignię nastawiania godziny, która wymaga troszkę piłowania, żeby ją dopasować...

O ile nie dostanę lepszej...

Koło centralne nie pasuje, ale to się dostanie. Nie pasuje także oś kotwicy...

Takze jeszcze kilka częsci zostało, ale idzie do przodu.

Bardzo mnie ucieszył ten składak - rzadko udaje się "pozyskać" balans bez niszczenia dobrego mechanizmu :)




Miłego dnia!

Opublikowano

Wciąż liczę na zdobycie oryginalnej osi kotwicy...

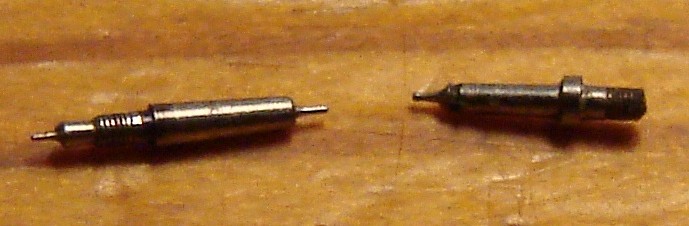

Na razie udało mi się zastosować półśrodek. Tokarki nie mam, ale i tak udało mi się obrobic czopy zwykłej osi, górny nawet minimalnie za cienki wyszedł...

Oś z modelu 2 nie pasuje idealnie do modelu 5 - kotwica jest o ułamek milimetra za wysoko i ząbki wychwytu minimalnie wystają poza palety. Minimalnie, ale jednak...

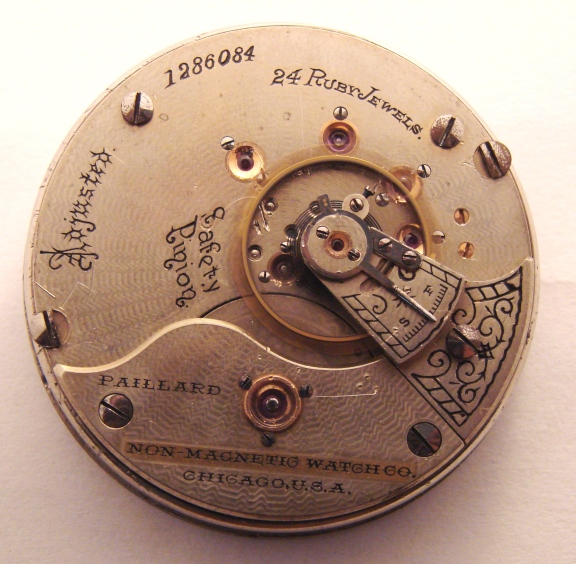

Poskładałem go i... chodzi!

To, czego mi brakuje to koło centralne (żadne z kilkunastu, które mam nie pasuje...) i ta nieszczęsna oś...

Jednak to strasznie przyjemny widok, gdy taki dezel w końcu rusza i nawet nieźle mu idzie :)





Miłego dnia!

  • 1 miesiąc temu...
Opublikowano (edytowane)

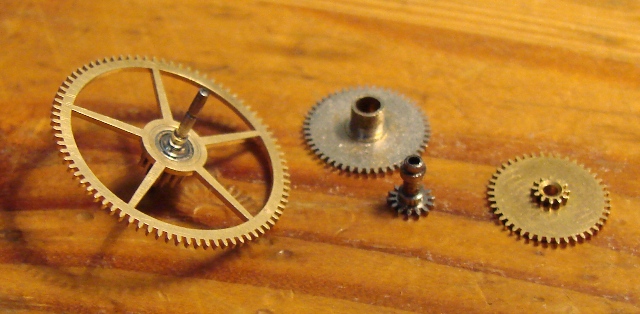

Ostatni mechanizm na częsci doszedł. Wykosztowałem się na model 5 z 17 kamieniami (czyli takze w łożysku centralnym) i koło centralne i tak nie pasowało  :angry:

To właśnie kłopot z tymi topowymi wersjami - wszystko mają cieńsze...



Stanąłem przed dylematem, czy oszlifować oś koła centralnego, by pasowała, czy próbować wymieniać kamień łożyskowy...

Ponieważ oryginalny kamien był mocno popękany i i tak wymagał pilnej wymiany - zdecydowałem się na drugą opcję.

Udało mi się ładnie "pozyskać" kamień z mechanizmu dawcy i jeszcze piękniej rozłupać go przy montażu :unsure:



Oczywiście był to jedyny kamien, jaki miałem, więc w pierwszej chwili chciało mi się płakać, potem postanowiłem wsypać części do pudełeczka i udawać, że mechanizmu nigdy nie kupiłem, a potem... zainstalowałem mosiężne łożysko i zmontowałem mechanizm.



Szczerze - do kitu taka robota, ale z braku kamienia.. jak trafi mi się kamien łożyskowy, to podmienię, na razie projekt skończony.

Działa. "Tak se", ale działa.

Jeszcze tylko trzeba trochę podregulować :)





Edytowane przez pmwas

Miłego dnia!

Opublikowano (edytowane)

Zapuszkowano... pora na regulację...

Oczywiście zegarek ma luzy, co gorsza także w wychwycie, więc odchyłki pozycyjne będą ogromne...

Dlatego też zdecydowałem się na regulacje w pozycji poziomej, tak z grubsza, zeby "trzymał czas".



Zegarek już na ucho wyraźnie spóźniał, więc zaczałem od usunięcia dwóch ewidentnie nieoryginalnych, dołożonych później wkrętów z balansu. Po ich usunięciu zegarek miał odchyłkę około -6 minut na dobę, więc dodatkowo usunąłem 4 podkładki spod pozostałych wkrętów, co zredukowało odchyłkę o połowę, do około 2-3 minut.

Korekta na przesuwce i po godzinie mam +-0s, więc na pewno chodzi przyzwoicie :)

Zostawiam jak jest :)



Jesli wierzyć kello, zegarek ma -30s poziomo i +100s pionowo... Jak na jego stan - ujdzie w tłoku :)

Edytowane przez pmwas

Miłego dnia!

  • 1 miesiąc temu...
  • 3 tygodnie później...
Opublikowano

Panowie, ale to kiedyś były normalne działania, które powinien wykonać zwykły zegarmistrz, co za czasy nadeszły... :) Fajny zegarek, gratulacje...

Porządek na serwisie o niczym nie świadczy. Często najlepsze usługi świadczone są przez geniuszy w totalnym bałaganie…

Opublikowano

Panowie, ale to kiedyś były normalne działania, które powinien wykonać zwykły zegarmistrz, co za czasy nadeszły... :) Fajny zegarek, gratulacje...

Dlatego właśnie takie działania cieszą że jeszcze ktoś potrafi :) Ty sobie poradzisz ,ale większość z nas nie bardzo ;) więc tylko pozazdrościć umiejętności i ..cierpliwości.Gratulacje ,bardzo lubie amerykańskie zegarki :)

Opublikowano

Są oczywiście ludzie, którzy wciąż to potrafią, znacznie lepiej niż ja, tak dzięki większym umiejętnościom, jak i narzędziom.

Kłopot jest z dostępnością części i.. ceną. Same części z wysyłką to kupa kasy, a jakby jeszcze doliczyć kilkaset zł robocizny, takie działania byłyby całkowicie nieopłacalne...

Więc muszę na własna rękę :)



Niestety jest też sporo "miszczów", których pomysły przyprawiają o zawrót głowy.

Gdybym mojego pierwszego Illinoisa kupił dzisiaj, zamówiłbym dwie części (os balansu i kotwicy) i cała naprawa potrwałaby może godzinę, może dwie i efekt finalny byłby sporo lepszy niż to, co udało się odratować Kol. Safinowskiemu. Niestety, pewnych działań nie da się odwrócić :(

Miłego dnia!

Opublikowano

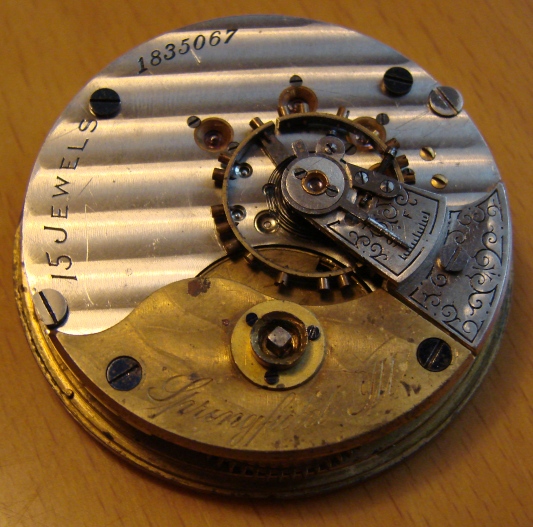

Gratuluję wytrwałości i sukcesu. Gdybyś chciał dowiedzieć się czegoś więcej o tym mechaniźmie, to proszę przeanalizować załączone zdjęcia. Nie jest wylkuczone, że firma PAILLARD z Chicago zaadoptowała mechanizm Illinois i zmodyfikowała go. Nie jestempewien, ale można domniemać, że numer seryjny i napisy są oryginalne Illinois. Jeśli tak, to mechanizm był zrobiony przez Illinois pod koniec 1877 roku. A pod nową nazwą pokazał się w roku następnym.

Moim zdaniem jest to model pokazany na Plate 49 i zmodyfikowany przez dodanie nie tylko łożyskowania bębna ale i może i rodzaj bębna. Czy ja dobrze widzę, że wstawiłeś inny mostek bębna i przerobiłeś na nakręcanie kluczem? Widocznie dostałeś mostek z Plate 112. To nie jest chyba eleganckie.



Pozdrawiam
