Zegary z monarchii austro-węgierskiej

[LESKOS 3470]

zostaną na zdjęciach ...

... a  na górze są nieduże

Edytowane 3 Grudnia 2017 przez LESKOS

[LESKOS 3470]

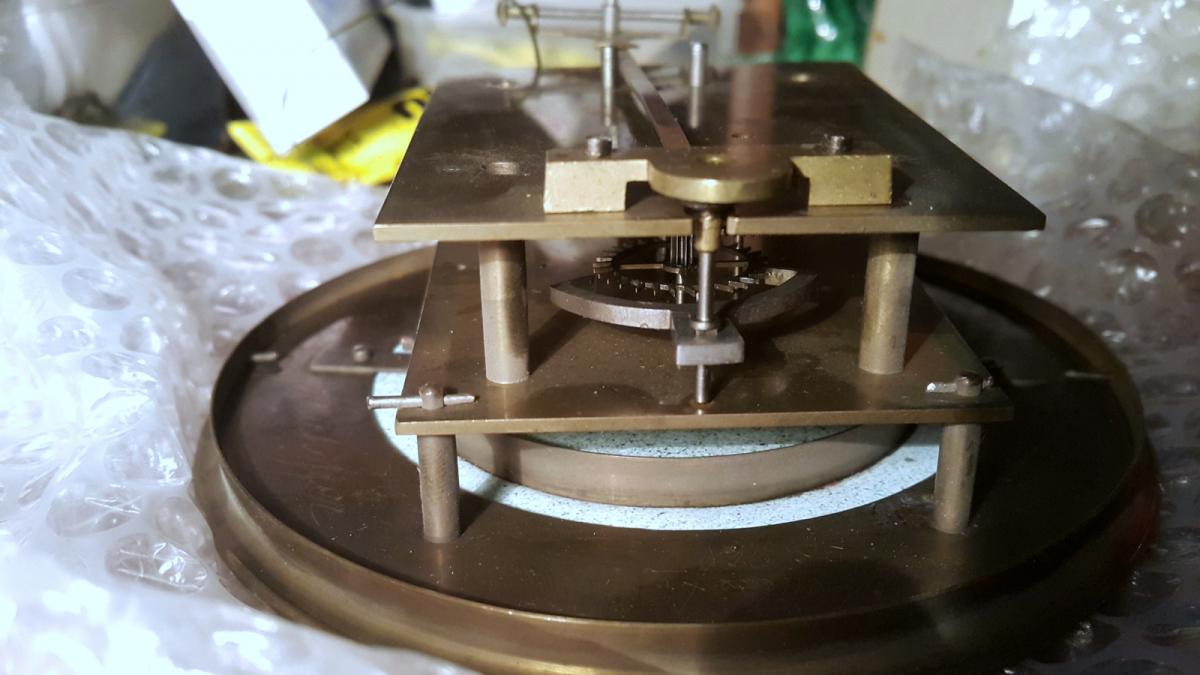

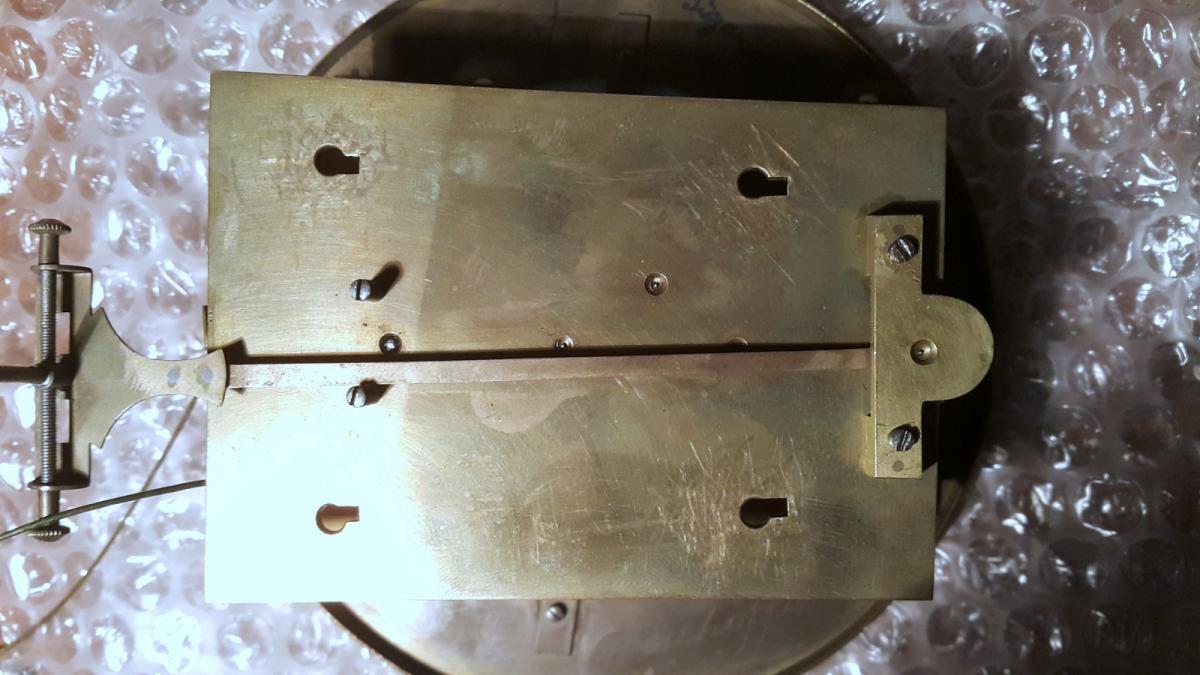

No to na dziś, na koniec jeszcze mechanizm po czyszczeniu, złożeniu i naoliwieniu. Wskazówki grube kute, ciekawe zakończenie kotwicy, obejmujące patyk wahadła. Nie nie miałem jeszcze takiego. Może ktoś wie coś więcej na temat takiego połączenia kotwicy i wahadła ...? Kiedy było stosowane ?

[Mariusz 109]

Ja bardzo proszę o wytłumaczenie co to są "wskazówki kute".

W zegarze wieżowym to  bym pewnie sobie mógł wyobrazić ...



Mostek jak od Frankego

[tarant 2971]

Proponuję obwinione o kucie zeskanować z obu stron. Bardzo ładnie widać szczegóły i można rozmawiać o technologii wykonania.

[LESKOS 3470]

Fakt    , postaram się , dodam, że wygląda jak kute bo nie są wycinane z blachy współczesnymi metodami , a ręcznie, chyba piłka do metalu + pilnik może młoteczek. Jedna krawędź górna zaokrąglona, druga na ostro ale nie regularna. Ten model jeszcze ma bardzo dokładnie wykończone wskazówki, ale mam taki trochę wcześniejszy i to faktycznie widać jakby był po uderzeniach młotka przy formowaniu. Postaram się zrobić zdjęcia obiektywem makro , będzie widać o co chodzi.

Tak naprawdę to faktycznie "kute" nie jest najszczęśliwszym określeniem, lepiej brzmi ręcznie formowane/wykonane (lecz kto wie skoro kozy podkuwano w Pacanowie  )

Edytowane 4 Grudnia 2017 przez LESKOS

[tarant 2971]

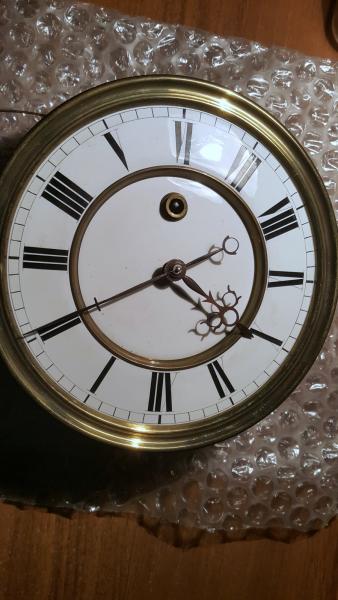

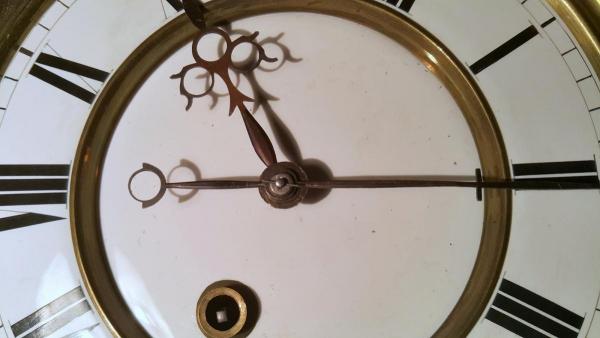

Wiedeńskie (no. z terenów CK) wskazówki. Widać wyraźnie ręczną obróbkę, ślady pilnika od spodu, ścięte od "awersu" brzegi. Godzinowa wzkazówka nie ma tulei. Model zbliżony do innych, także masowo produkowanych wskazówek Beckera w latach 80 i 90. Zegar zapewne z  przełomu lat 60.

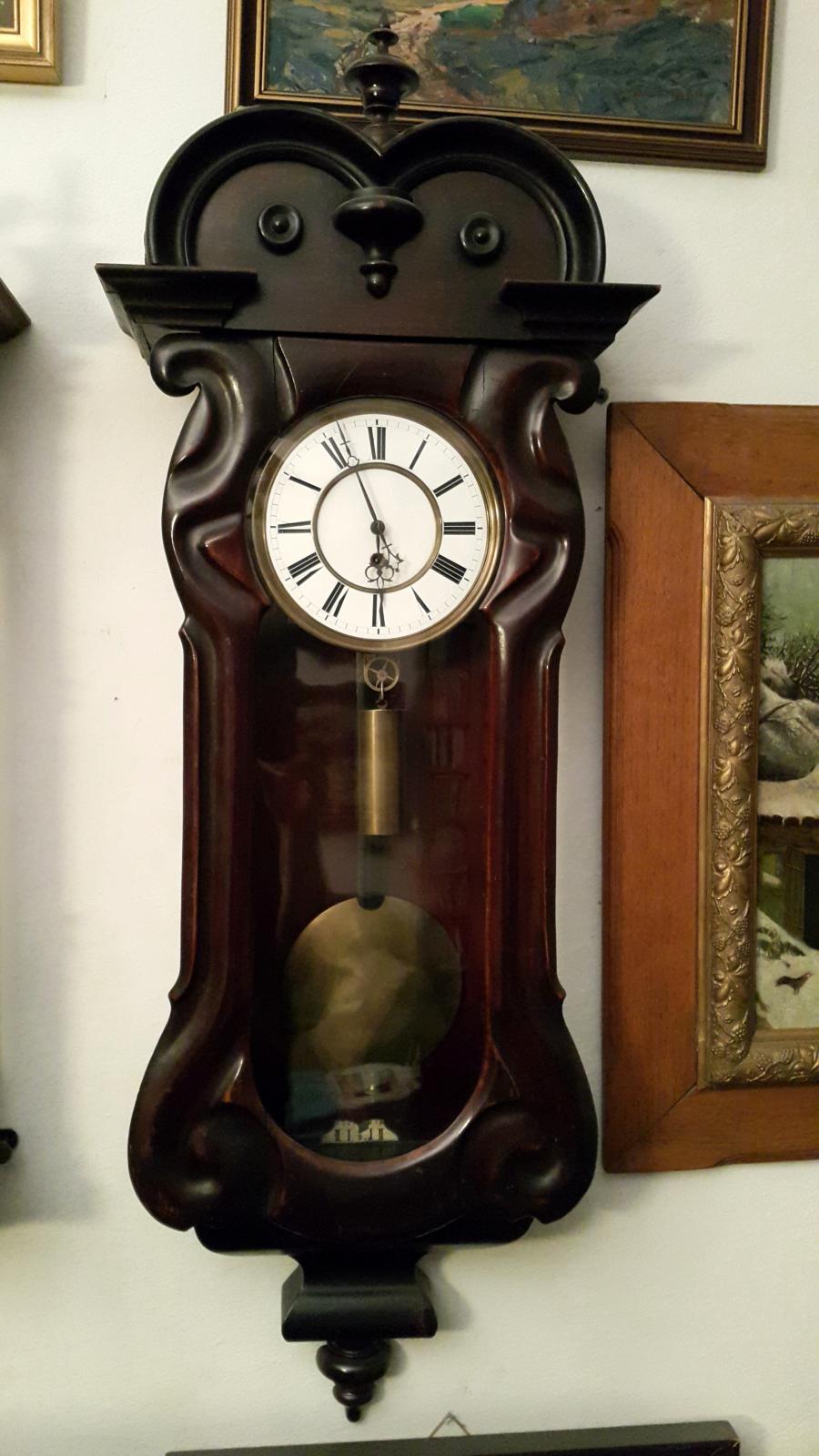

Celem uzupełnienia - zegar.

[Mariusz 109]

Kucie – proces technologiczny, rodzaj obróbki plastycznej, polegający na odkształcaniu metali na gorąco lub na zimno^[1] za pomocą uderzeń lub nacisku narzędzi. Narzędzia – czyli matryce lub bijaki umieszczane są na częściach ruchomych narzędzi. Proces ten również może być realizowany w specjalnych przyrządach kuźniczych. W procesie tym nadaje się kutemu materiałowi odpowiedni kształt, strukturę i własności mechaniczne. Materiałem wsadowym jest przedkuwka, natomiast produktem jest odkuwka.



https://pl.wikipedia.org/wiki/Kucie



To jakie są te wskazówki ?

[tarant 2971]

Bezdyskusyjnie wycięte i obrobione pilnikiem. Nie wiem tylko, czym zrobiono te zaoblenia/ścięcia krawędzi na długich częściach od frontu.

[tarant 2971]

A tu bardzo podobna parka produkcji GB, zapewne lata 90 lub późniejsze. Różnica w precyzji ogromna.







W "oczkach" wskazówki godzinowej od tyłu i od przodu widać ślad po sztancowaniu.

Edytowane 4 Grudnia 2017 przez tarant

[LESKOS 3470]

Oczywiście Mariusz masz w 100% rację. Te wskazówki to tylko RĘCZNA ROBOTA !

, użyłem słowa kucie dość nie fortunnie w znaczeniu potocznym.

Edytowane 5 Grudnia 2017 przez LESKOS

[Mariusz 109]

Bezdyskusyjnie wycięte i obrobione pilnikiem. Nie wiem tylko, czym zrobiono te zaoblenia/ścięcia krawędzi na długich częściach od frontu.



To były najszybsze zegary  na świecie - wyrobiły się tak od drobin pyłu unoszącego się w powietrzu. Oksyda jeszcze na płaszczyznach równoległych  się utrzymała, ale na krawędziach zeszło





Oczywiście Mariusz masz w 100% rację. Te wskazówki to tylko RĘCZNA ROBOTA !

:-)

Nie prowadzisz czasem apteki ?



;-)





Sorry, ale strasznie popularne na forum stało się dorabianie " mitycznej fachowości".

Nadawanie wszystkiemu co można miana mistrzostwa. A może by tak złapać stabilizację ?

Bez odlotów i bez niepotrzebnego  dołowania.



Słowo  "kute"  jest jednym ze słów przyjmowanych  jako nobilitujące... w pewnych sytuacjach.

Wszak oddać zegarek kowalowi, to już brzmi  nie najciekawiej

[tarant 2971]

To były najszybsze zegary  na świecie - wyrobiły się tak od drobin pyłu unoszącego się w powietrzu. Oksyda jeszcze na płaszczyznach równoległych  się utrzymała, ale na krawędziach zeszło









Coś mnie podpuszczasz. Wydaje mi się, że na krawędziach natarcia powinny powstawać najwyższe temperatury, prowadzące do autooksydacji tych miejsc.

[LESKOS 3470]

Ale muszę powiedzieć patrząc kolejny raz  na zdjęcia Piotra, że tu widać, wskazówki wycinane ręcznie i "dopracowywane" pilnikiem.

Jak zrobię zdjęcia to zobaczycie że jednak o co innego chodzi. te moje wyglądają naprawde jak "kute" (aż się boję używać tego słowa  ). Grubość wskazówki jest większa i niejednakowa na długości . Przekrój jakby półokrągły.

Może wynika to z tego, że były wycinane z grubszego materiału , a ktoś próbował "pocienić" topornie wyglądające wskazówki.

Co ciekawe , zostało na nich sporo oryginalnej oksydy i nie tylko na krawędziach natarcia

[Młot Thora 147]

Wiedeńskie (no. z terenów CK) wskazówki. Widać wyraźnie ręczną obróbkę, ślady pilnika od spodu, ścięte od "awersu" brzegi. Godzinowa wzkazówka nie ma tulei. Model zbliżony do innych, także masowo produkowanych wskazówek Beckera w latach 80 i 90. Zegar zapewne z  przełomu lat 60.

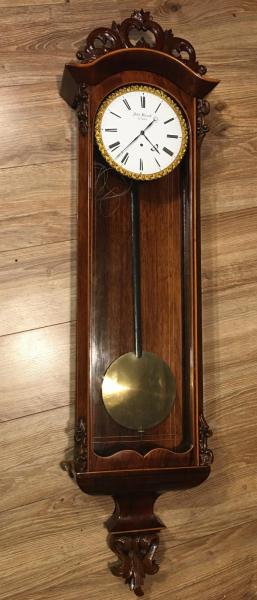

Według mnie nic nie wskazuje na to aby zegar powstał na przełomie lat 60, przecież  sam podpis na tarczy cyferblatu przeczy temu ewidentnie.  Według mnie zegar wykonano +/- 1850.



Piotr, ty chyba lekką dywersje chciałeś popełnić

Edytowane 5 Grudnia 2017 przez Młot Thora

[tarant 2971]

Ale ja piszę o moim dwarfie serpentine (zdjęcie na końcu wpisu), on nie ma żadnego podpisu na cyferblacie. Chodziło mi o ręcznie wycinane i wykańczane wskazówki.

[Młot Thora 147]

Coś mi się pokręciło. Myślałem, że idzie o zegar Leszka.

[tarant 2971]

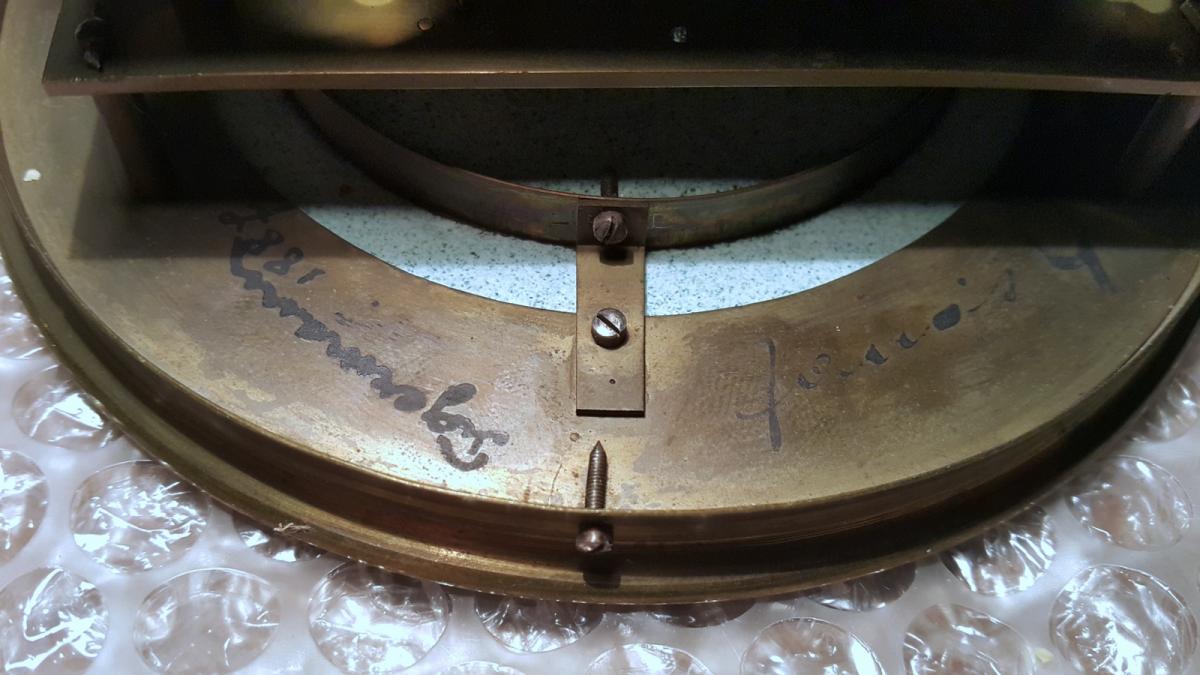

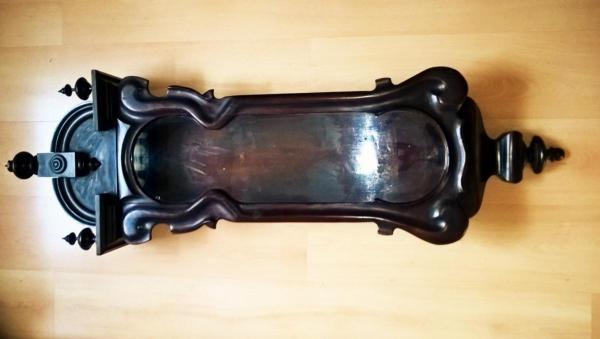

Taka serpentynka, tarcza 13 cm. Wymęczona przez czas i zegarmistrzów. Na skrzyni kilka podpisów, na tarczy 4, na odwrocie wahadła 1. Tył soczewki lutowany albo klejony. Pierwsza naprawa - 1887.Nie ma zdjęć ze ściany...bo nie mam miejsca na ścianie.

[Caman 1]

Bardzo ładny tylko szkoda, że będzie leżał na ziemi

[tarant 2971]

To nie dywan, tylko obrus



Ed. Dwa zdjęcia na cudzym haku.

Edytowane 7 Grudnia 2017 przez tarant

[arek1a2b 127]

http://allegro.pl/oryginalna-wiedenska-skrzynia-do-linkowca-i7082014857.html

[tarant 2971]

http://allegro.pl/oryginalna-wiedenska-skrzynia-do-linkowca-i7082014857.html

No i?

[arek1a2b 127]

No i?

no  i już, to wszystko.

skrzyneczka.

[Tom777 11]

no  i już, to wszystko.

skrzyneczka.

Podobna, ale nie taka sama.

[tarant 2971]

I raczej nie wiedeńska. Wieszak był wyraźnie niemiecki.





W mojej skrzyni brakuje takiej dolnej półsterczynki pod środkowym klockiem w koronie.





[LESKOS 3470]

Kontynuując moją przygodę z wiedeńczykami , udało mi się poskładać zegar do kupy , wyczyścić odnowić starą politurę i zrobić pierwszą przymiarkę ... Jeszcze trochę roboty zostało
