Vienna regulators "REMEMBER"

[Mariusz 109]

Ależ oczywiście, że daruję , tym bardziej, że znalazłem przyczynę ograniczenia jego działania.

Się "dziurka wyrobiła"

W starych razem, słowniki podkreślają " na czerwono" ...

OK niech będzie na czerwono, ale po dawnemu

Edytowane 28 Lutego 2013 przez Mariusz

[tarant 2972]

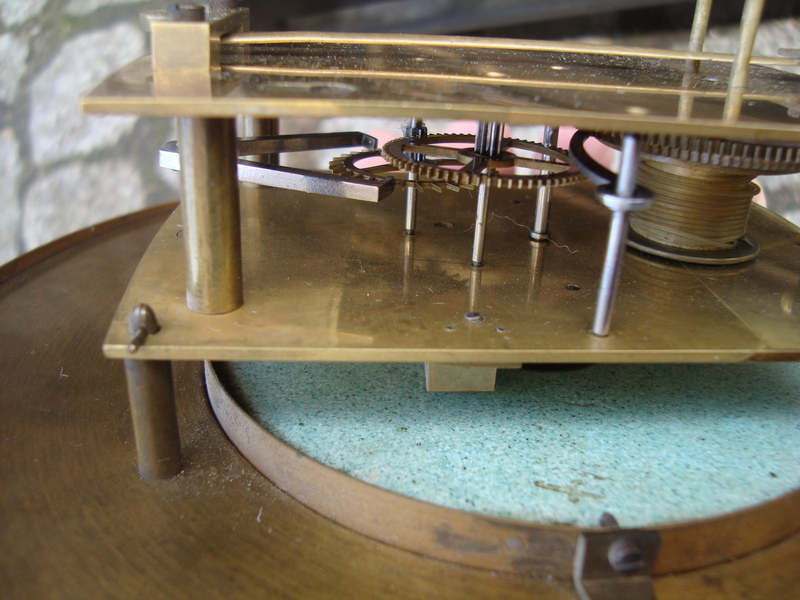

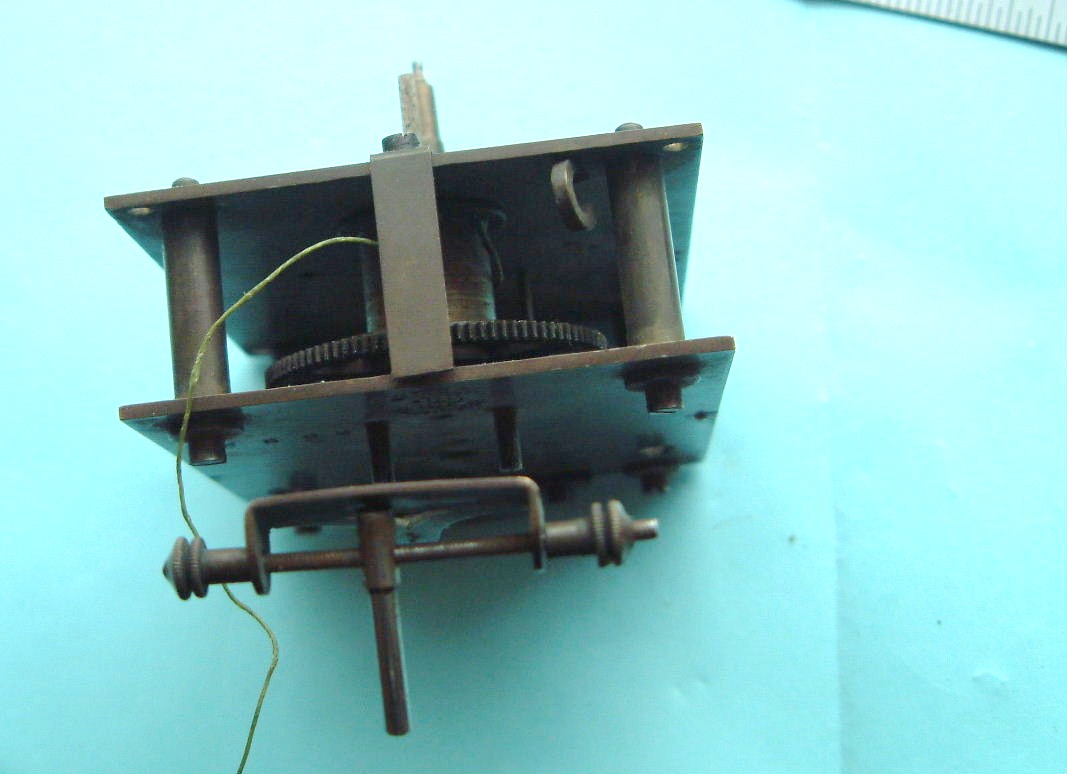

Wczesne chodziki miniaturki nie miały.

QED:



Nawet te najwcześniejsze:

Edytowane 1 Marca 2013 przez tarant

[Mariusz 109]

A jak nazwać wcześniejsze od wczesnych i najwcześniejszych ?



U1 - w celach edukacyjnych po raz kolejny , oraz z naszej ulubionej strony.

Po drodze wg numerów jest jeszcze mój i tez ma.

Edytowane 1 Marca 2013 przez Mariusz

[tarant 2972]

A jak nazwać wcześniejsze od wczesnych i najwcześniejszych ?



Te "przed ingerencją głównego księgowego - kosztorysanta firmy" . Nawet słupki jakoś porządniej są zanitowane w płycie...



A 1001 to też jest miniaturka ?



Edytowane 1 Marca 2013 przez tarant

[Mariusz 109]

Ja nie wiem co precyzyjnie nazwać miniaturką - raczej kojarzyło mi się to z długością wahadła.

Ale wymiar mechanizmu ( płyty ) taki sam - jeżeli dobrze widzę.



A co do mechanizmu przeciwzapadkowego - z Twojego wcześniejszego postu Resch nr 3447 post 206



Czyżby tez miał , ale inaczej skonstruowany.

Jeżeli tak to mały problem, bo po tej "bocznej dziurze" identyfikacja może być niezbyt trafna

Edytowane 1 Marca 2013 przez Mariusz

[tarant 2972]

Ulan ! Bierz Pan suwmiarkę czy tam co i mierz !



Mariusz. Mój post 206 to nie Twój post 206 (ukryte posty itp) - nie mogę go odszukać. Przedwiośnie osłabia.

[tarant 2972]

Tak mi się jakoś zamieścił. A było to w nawiązaniu do wcześniejszych dywagacji o istnieniu lokalnych, "statystycznych" wpływów na produkcję Rescha. W poście z 1 stycznia (co też pośrednio świadczy o tym, że zbytnio nie szalałem w Sylwestra...)

http://zegarkiclub.pl/forum/topic/11894-vienna-regulators-remember/page__st__180#entry913399

[Mariusz 109]

Na szybko spróbowałem znaleźć drogę zmian w mechanizmie Rescha . Nazywasz go miniaturką ? OK, choć fajnie by było doprecyzować definicję ( może nie w tym wątku , bo może wyjść jak z def. regulatora )



Obecna wiedza/fakty :



Od chodzika Jacka nr 1001 do chodzika ze strony Rescha nr 5400 ( na podstawie 4 szt ) CHYBA jest wszystko jednakowe.

Nr 1001, 2813, 4680, 5400

Do nr 5400 (d.w. 7682 )

Zwracam uwagę na:

-mechanizm przeciwzapadkowy ( do 5400 jest ) [nr 7628 dwie wagi jest]

-mostek wychwytu tylna płyta ( nie był przekuwany - piłowany/frezowany z całości )+ [nr 7628 dwie wagi]

-łożysko nastawne w przedniej płycie ( jest )

- mocowanie słupków do tylnej płyty. ( nitowane ) + [nr 7628 dwie wagi]

-ramię widełek kotwicy profilowane, stopka przykręcana, frezowany otwór przesuwu kołka, śruba regulacyjna zakryta stopką



----------------------------------------------------------------------------------------------------------------------------------------------------------------------



W późniejszych modelach zegarów występują wymiennie nieprofilowane i profilowane raniona widełek z przykręcanymi stopkami [ mechanizmy wyższej jakości (?)], ale już nigdy nie pojawiły się (wg dotychczasowej wiedzy) śruby regulacyjne zakryte stopką.



------------------------------------------------------------------------------------------------------------------------------------------------------------------------

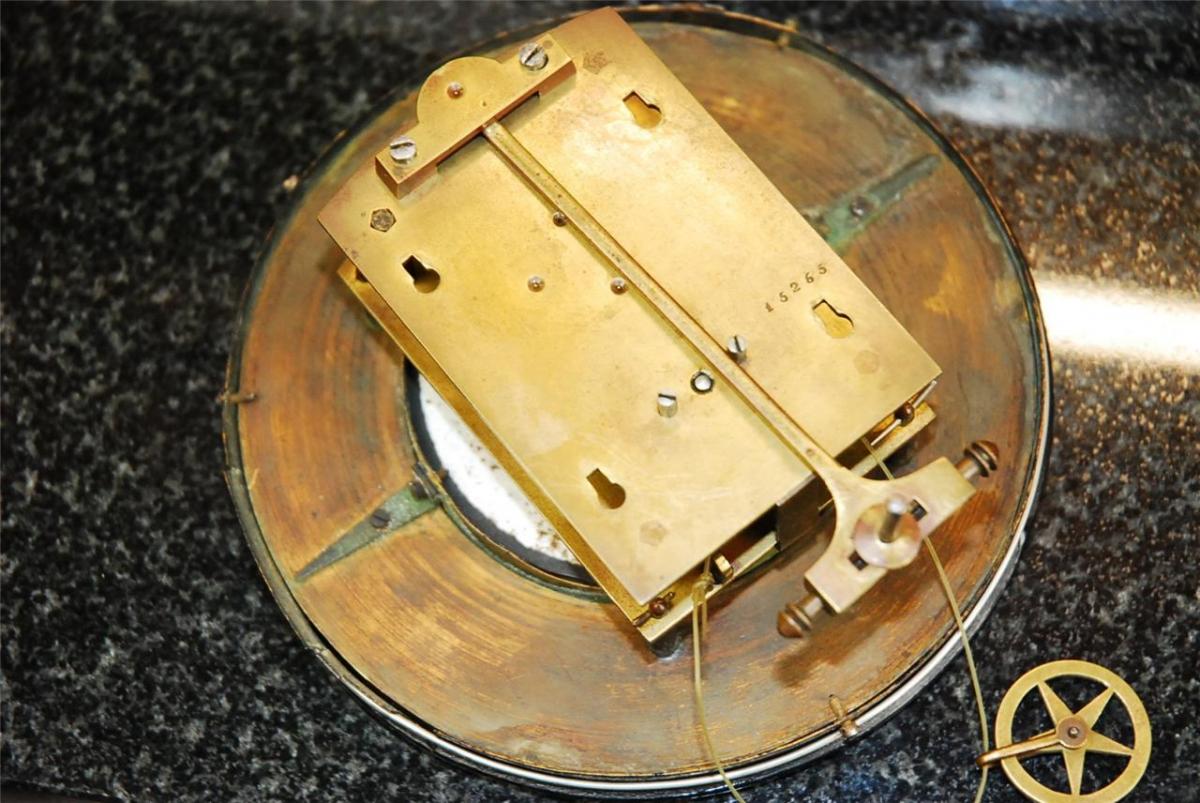

nr 15265, 34986 , 39633



-mechanizm przeciwzapadkowy brak

-mostek wychwytu tylna płyta ( nie był przekuwany - piłowany/frezowany z całości )

-łożysko nastawne w przedniej płycie - brak wiedzy ( 34986 bez łożyska )

-mocowanie słupków do tylnej płyty. ( nitowane )



nr 42191



-mechanizm przeciwzapadkowy brak

-mostek wychwytu tylna płyta ( nie był przekuwany - piłowany/frezowany z całości )

-łożysko nastawne w przedniej płycie - brak wiedzy

-mocowanie słupków do tylnej płyty. - śruby

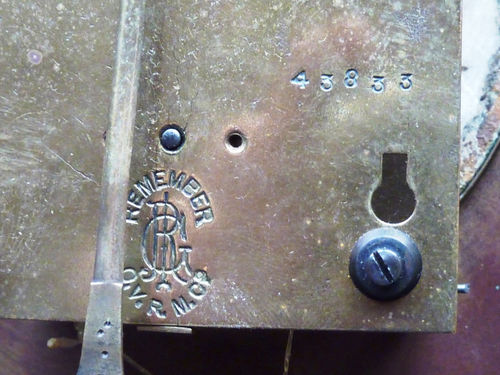

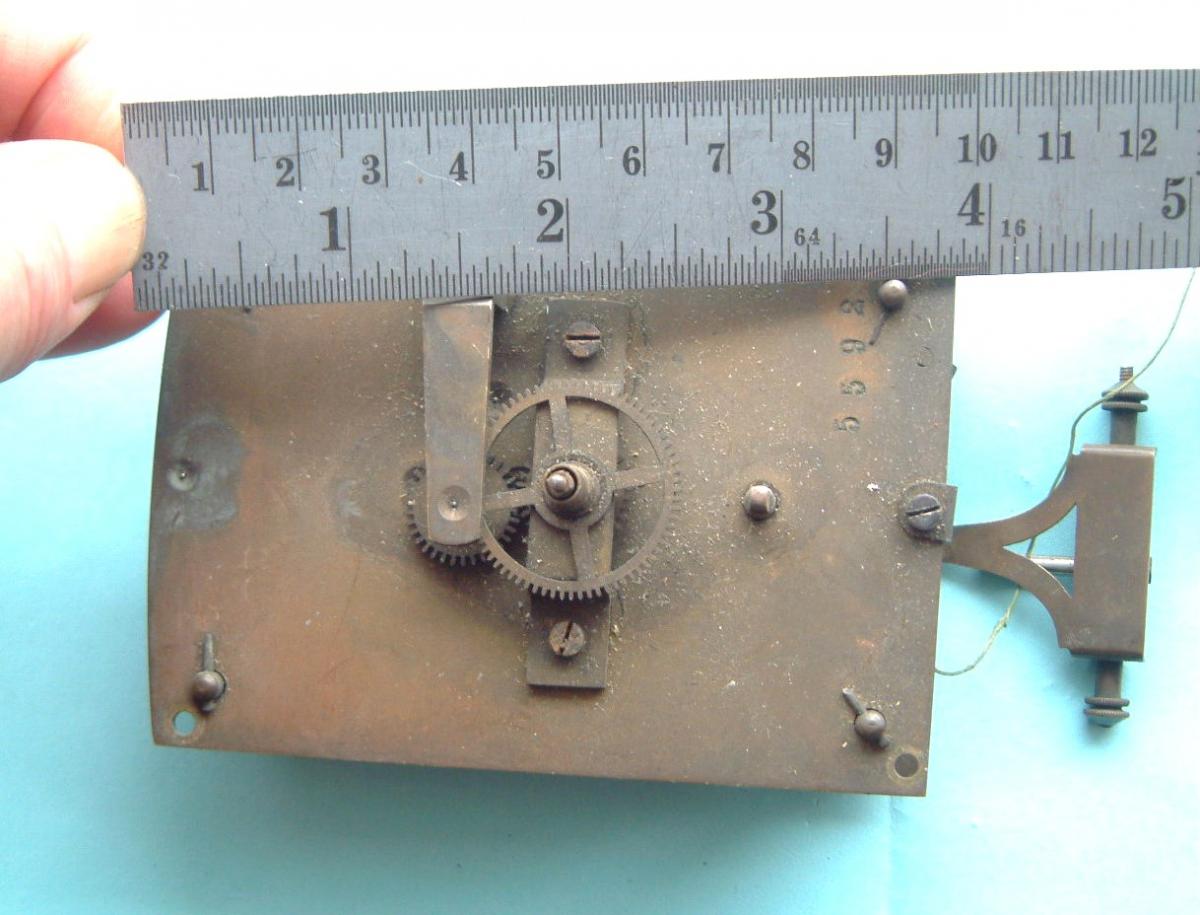

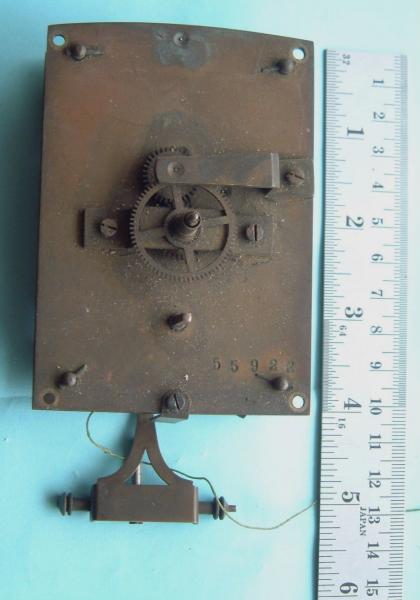

nr 43833 *, 44984, 55922, 175333



-mechanizm przeciwzapadkowy brak

-mostek wychwytu tylna płyta przekuwany

-łożysko nastawne w przedniej płycie - brak

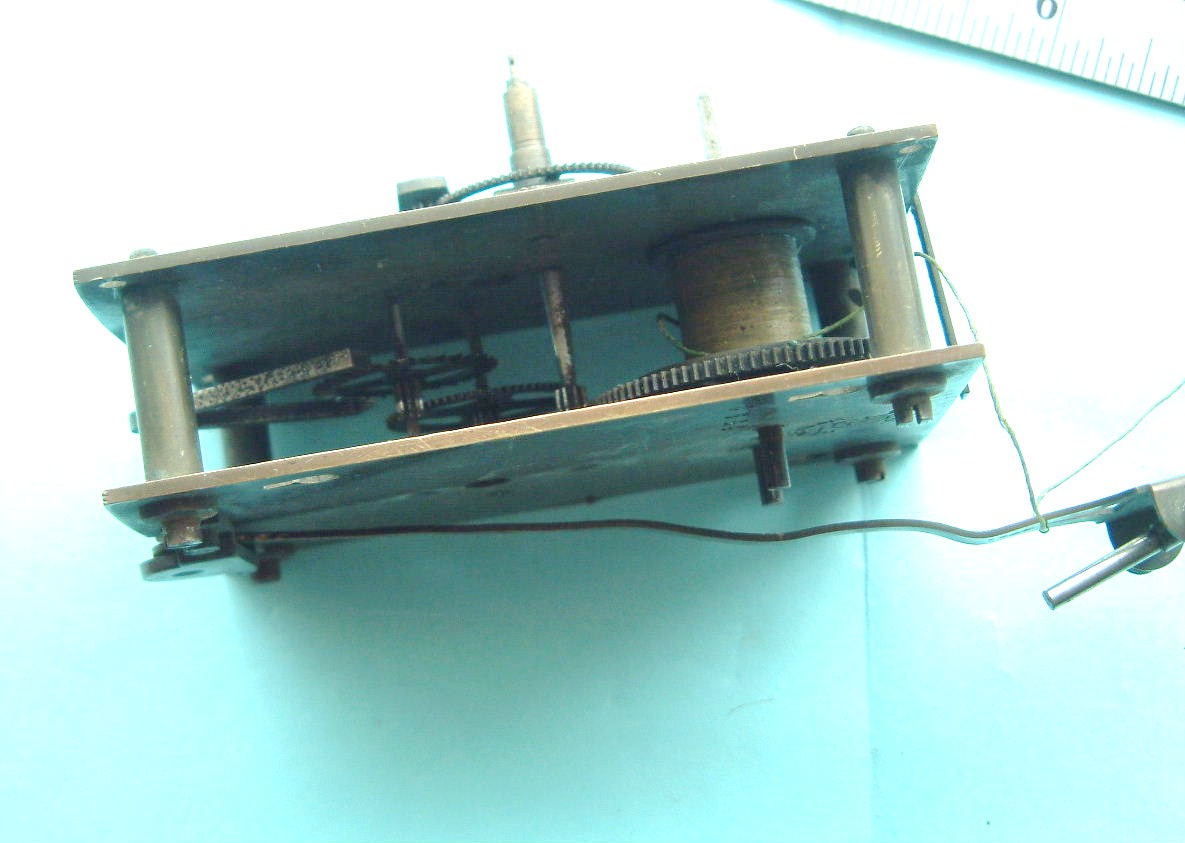

-mocowanie słupków do tylnej płyty - śruby

-pojawia się sygnatura



PS jest jeszcze co najmniej jeden szczegół, ale...

---------------------------------------------------------------------------------------------



* brak pełnego obrazu płyt



---------------------------------------------------------------------------------------------





Nowa koncepcja



49260 jeszcze Wiedeń

----------------------------------------------------------------------------------------------



WYJĄTKI /OSOBLIWOŚCI



40246



Chodzik z miesięcznym zapasem chodu

(...)Tutaj ewidentnie "reschoidalny" miesięcznik, w znośnym chyba stanie



Nr nie doczytałem mechanizm przeciwzapadkowy JEST ! ( z drugiej strony ( !!!)... czy może zdjęcie odwrócone ? ) mostek kuty, śruby przy połączeniu słupków i płyty dają wskazówkę, że mechanizm powyżej 39633

Stopka widełek kotwicy FREZOWANA z niezakrytą śrubą



Wersje specjalne

Eksport tylko do USA ( ? ) regulatory z systemem przeciwzapadkowym ( produkcja ok roku 1885 ? ) chodzik 121225, duża tarcza ( zamontowane przedłużki pod słupki tarczy ) mostek kuty, ramię skręcane profilowane stopka niefrezowana, śruba regulacyjna niezakryta. Płyty skręcane na śruby.

----------------------------------------------------

Post będę poprawiał w miarę jak coś nowego zauważę

Edytowane 24 Marca 2013 przez Mariusz

[PRGreg 32]

Sprawdzę jeszcze moje dwa Resche.....

A tu też Resch na bardzo niskich numerach 2813 jeszcze z Wiednia w ciekawej skrzyni i w arcy ciekawej cenie.....





http://www.ebay.pl/i...984.m1423.l2649







Edytowane 15 Marca 2013 przez tarant

[Młot Thora 147]

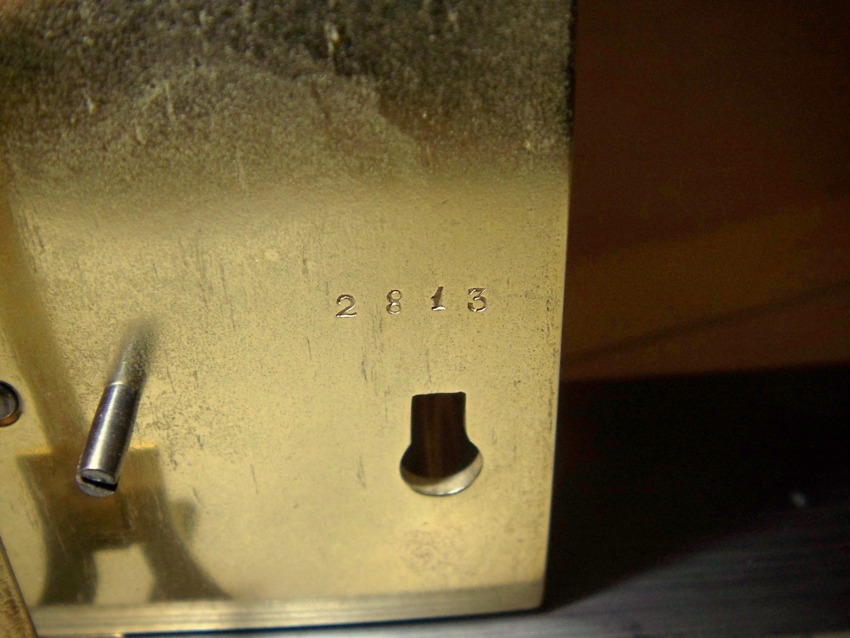

Mariusz, jeśli masz werk od Kiniola, ma on numer 4680. Na zdjęciu zapadka z mechanizmu nr 2813(maluch). Ciekawy wzór obudowy.

Lepszego zdjęcia nie mam. PRGreg wkleił link w poście nad moim, tam są zdjęcia całego zegara.

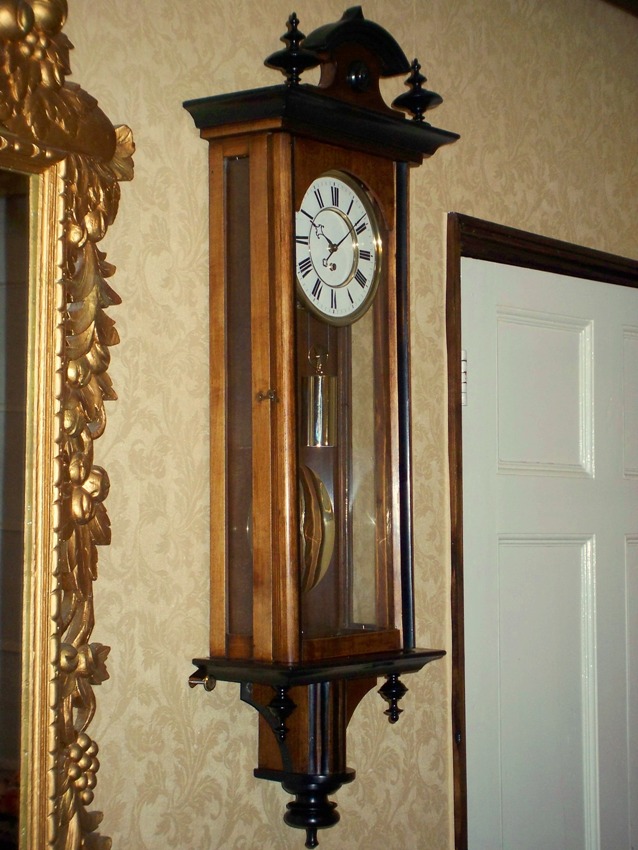

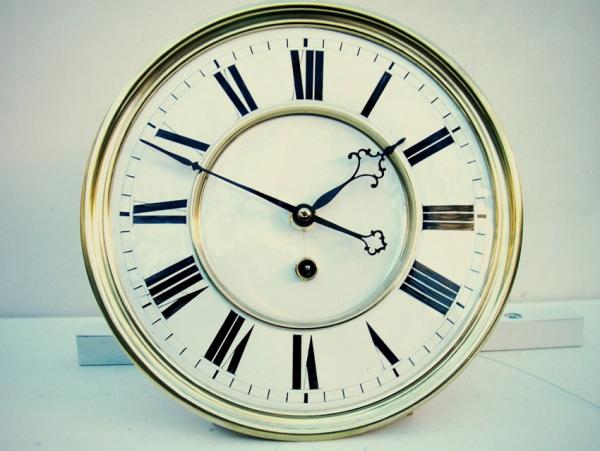

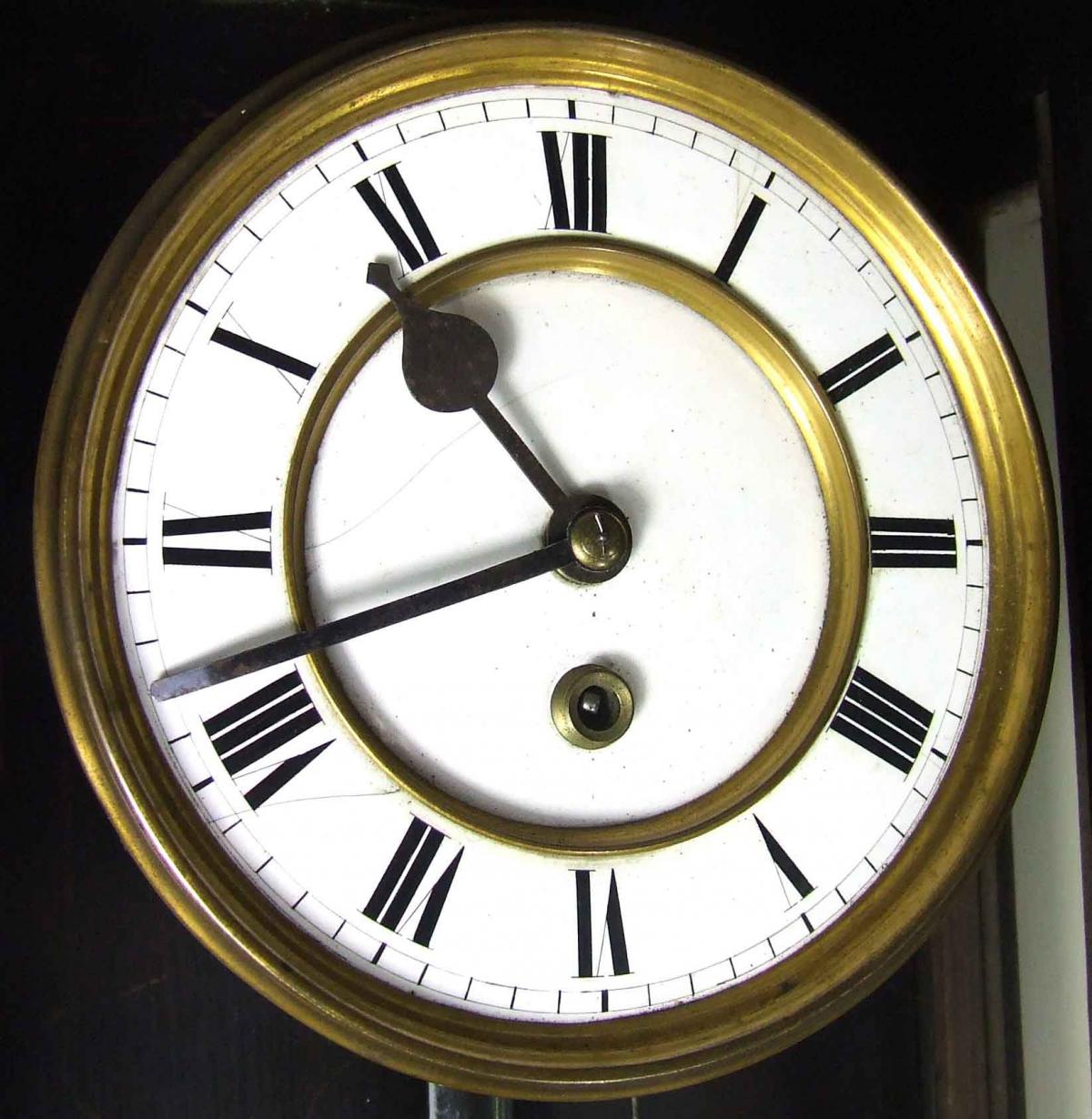

Dołączyłem jeszcze kilka zdjęć, bo zegar jest ciekawy i w wyjątkowo ładnym stanie. To nie jest klasyczna miniaturka tylko tzw Dwarf albo Bantam - tarcza ma 18 cm (7 cali) średnicy, soczewka wahadła też jest jak od "dużego" zegara.

Edytowane 15 Marca 2013 przez tarant

[Ulan 4]

Mariusz, jeśli masz werk od Kiniola, ma on numer 4680. Na zdjęciu zapadka z mechanizmu nr 2813(maluch). Ciekawy wzór obudowy.

Lepszego zdjęcia nie mam. PRGreg wkleił link w poście nad moim, tam są zdjęcia całego zegara.





Mariusz, odrysuje Ci ta zapadke, ale nie bede wyjmowal z werku. Odstawie ile sie da na zewnatrz i odmaluje na kartce.

Poczta moge Ci wyslac ...albo zwymiaruje to co moge i klikne zdjecie.

[Młot Thora 147]

Tylko jaki zapadka ma mieć kształt? Czy za kryterium przyjmiemy numerację mechanizmów, czy nie.

Nie ma materiału porównawczego, mechanizm z mojego zdjęcia, to "maluch"

[Mariusz 109]

Jacku - dobre zdjęcia wystarczą.

Może by je też zamieścić w tym wątku - jak pozwolisz.



Potrzebne zdjęcie z góry tak by było widać na którym zębie bębna zaskakuje zapadka, może być pomocny pomiar grubości blachy z jakiej jest zrobiona.

No i jakieś zdjęcie boczne zapadki.

Resztę wyciągnę sobie z programu graficznego



No i przydałoby się rozstrzygnąć definitywnie czy tuleja na której siedzi zapadka jest jednością z osią...



Młocie Thora - tak - mam mechanizm od Krzyśka i ma ten numer - dobrze wydedukowałeś

Zdjęcia z aukcji jakiś czas temu "pobrałem" i nawet go uwzględniłem w opisie mechanizmów kilka postów wyżej.



Dzięki wszystkim za pomoc.

--------------------------------------------

Myślę, że zmiany w mechanizmach mają ścisły związek z ilością produkowanych sztuk - zmieniali, bo im przeszkadzała pracochłonność - tak na mój rozum.

[Ulan 4]

Jacku - dobre zdjęcia wystarczą.

Może by je też zamieścić w tym wątku - jak pozwolisz.



Potrzebne zdjęcie z góry tak by było widać na którym zębie bębna zaskakuje zapadka, może być pomocny pomiar grubości blachy z jakiej jest zrobiona.

No i jakieś zdjęcie boczne zapadki.



No to jestesmy umowieni, najpozniej sobota-niedziela.

[Młot Thora 147]

Mariusz, nanieś korektę przy sygnaturze i śrubach w tylnej płycie.

Zdjęcia już były w temacie.

Czytamy, czytamy temat



Edytowane 13 Marca 2013 przez Młot Thora

[lusyk 7]

Tylko jaki zapadka ma mieć kształt? Czy za kryterium przyjmiemy numerację mechanizmów, czy nie.

Nie ma materiału porównawczego, mechanizm z mojego zdjęcia, to "maluch"





...jaka tarcza? może mam.

[Młot Thora 147]

...jaka tarcza? może mam.



Mariusz ma mechanizm kompletny, tylko brakuje mu wzoru zapadki.

[Mariusz 109]

Lusyk - potrzebuję zapadki mechanizmu przeciwzapadkowego do chodzika Rescha.

Wg obecnej wiedzy była do mechanizmu nr 7628. Ale jakby co nie ma biedy - istnieje jedna w Polsce ( póki co ) na wzór



Młocie Thora - nieźle



Pojawia się "nowa grupa"... tylko jaki to jest nr ? 42791 czy 42191 ?



Przydałby się wygląd całej płyty 43833 ... no i zdjęcia płyt przednich



I znalazłem ciekawostkę sprzed 9 lat, której link sam zamieściłem



http://www.prices4an...nch-A044617.htm



Resch 49260 z Wiednia raczej

Cholera, że mechanizmu nie pokazali

Z tego by wynikało, że wszystkie zmiany były jeszcze robione w Wiedniu !

Niby ma to swoją logikę - jak juz nic nie było do uproszczenia się rozbudowali

Edytowane 7 Czerwca 2013 przez Mariusz

[lusyk 7]

Lusyk - potrzebuję zapadki mechanizmu przeciwzapadkowego do "miniaturki " Rescha.

Wg obecnej wiedzy była do mechanizmu nr 7628. Ale jakby co nie ma biedy - istnieje jedna w Polsce ( póki co ) na wzór



Młocie Thora - nieźle



Pojawia się "nowa grupa"... tylko jaki to jest nr ? 42791 czy 42191 ?



Przydałby się wygląd całej płyty 43833 ... no i zdjęcia płyt przednich



I znalazłem ciekawostkę sprzed 9 lat, której link sam zamieściłem



http://www.prices4an...nch-A044617.htm



Resch 49260 z Wiednia raczej

Cholera, że mechanizmu nie pokazali

Z tego by wynikało, że wszystkie zmiany były jeszcze robione w Wiedniu !

Niby ma to swoją logikę - jak juz nic nie było do uproszczenia się rozbudowali





....mam ten zegar z linku nr 57 xxx

[lusyk 7]

Chyba nie bardzo rozumiem - za duży skrót myślowy uczyniłeś lusyk



"Mówisz" o linku do zegara 49260 ?



o tym linku pisałem a nr 57xxx to jest w moim zegarze.

[Mariusz 109]

Rozumiem czyli masz taki/podobny zegar.



Wg dotychczasowej naszej wiedzy powinien mieć następującą charakterystykę mechanizmu :



-mechanizm przeciwzapadkowy brak

-mostek wychwytu tylna płyta przekuwany

-łożysko nastawne w przedniej płycie - brak

-mocowanie słupków do tylnej płyty - śruby

-pojawia się sygnatura



Zgadza się ?



Ten z linku ma jedna ciekawą rzecz podpis wiedeński. Na ile to należy brać na poważnie wg Was ?

[lusyk 7]

Rozumiem czyli masz taki/podobny zegar.



Wg dotychczasowej naszej wiedzy powinien mieć następującą charakterystykę mechanizmu :



-mechanizm przeciwzapadkowy brak

-mostek wychwytu tylna płyta przekuwany

-łożysko nastawne w przedniej płycie - brak

-mocowanie słupków do tylnej płyty - śruby

-pojawia się sygnatura



Zgadza się ?



Ten z linku ma jedna ciekawą rzecz podpis wiedeński. Na ile to należy brać na poważnie wg Was ?



W moim sygnatura jest, na reszte odpowiem jutro + zdj.

Podpis wiedeński trzeba brac na poważnie, znam lokalizacje zegara w identycznej skrzyni z podpisem wiedeńskim i chyba mam gdzieś zdj.

[Młot Thora 147]



Ten z linku ma jedna ciekawą rzecz podpis wiedeński. Na ile to należy brać na poważnie wg Was ?



Nie należy pomijać napisu i trzeba go brać na poważnie.

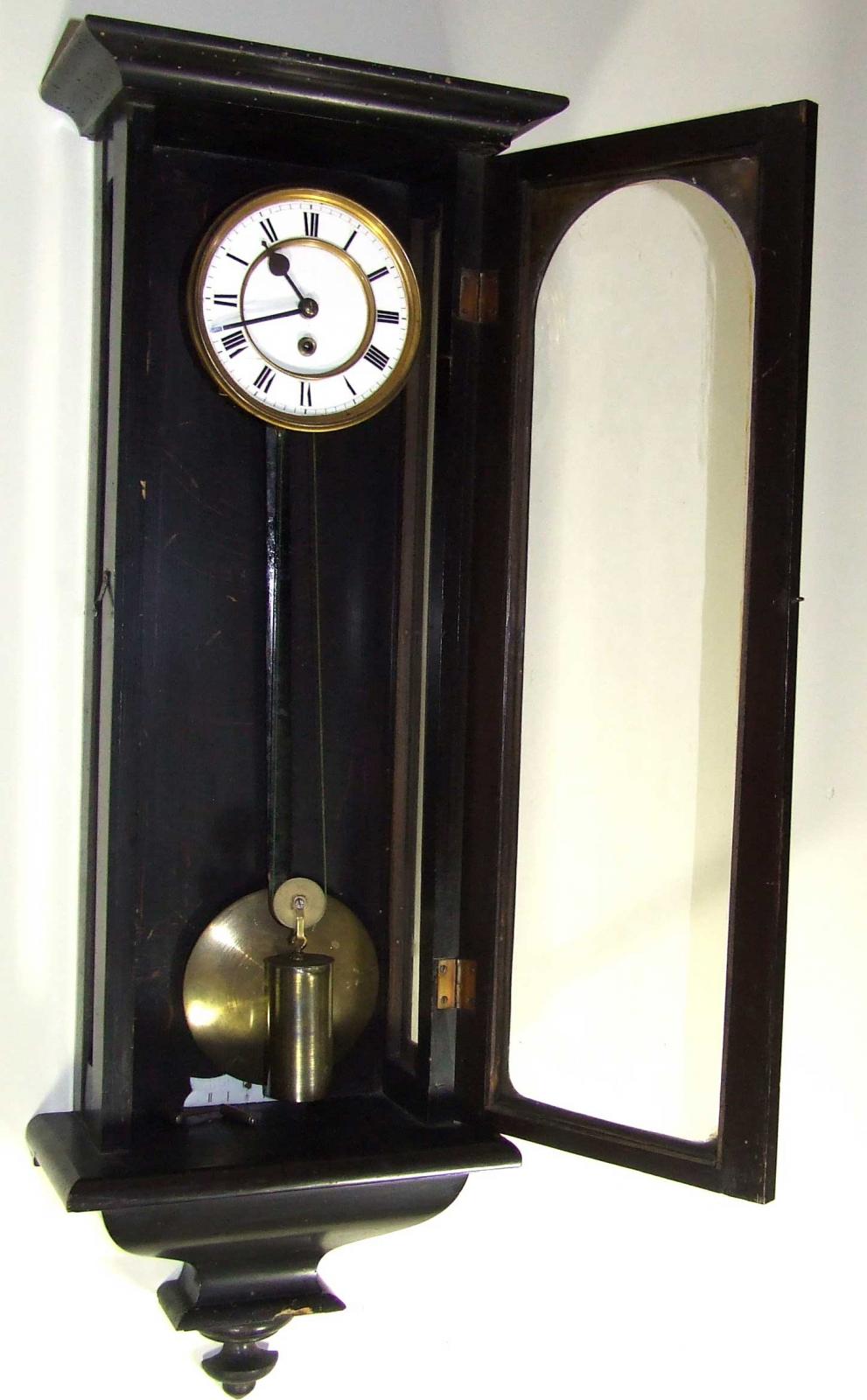

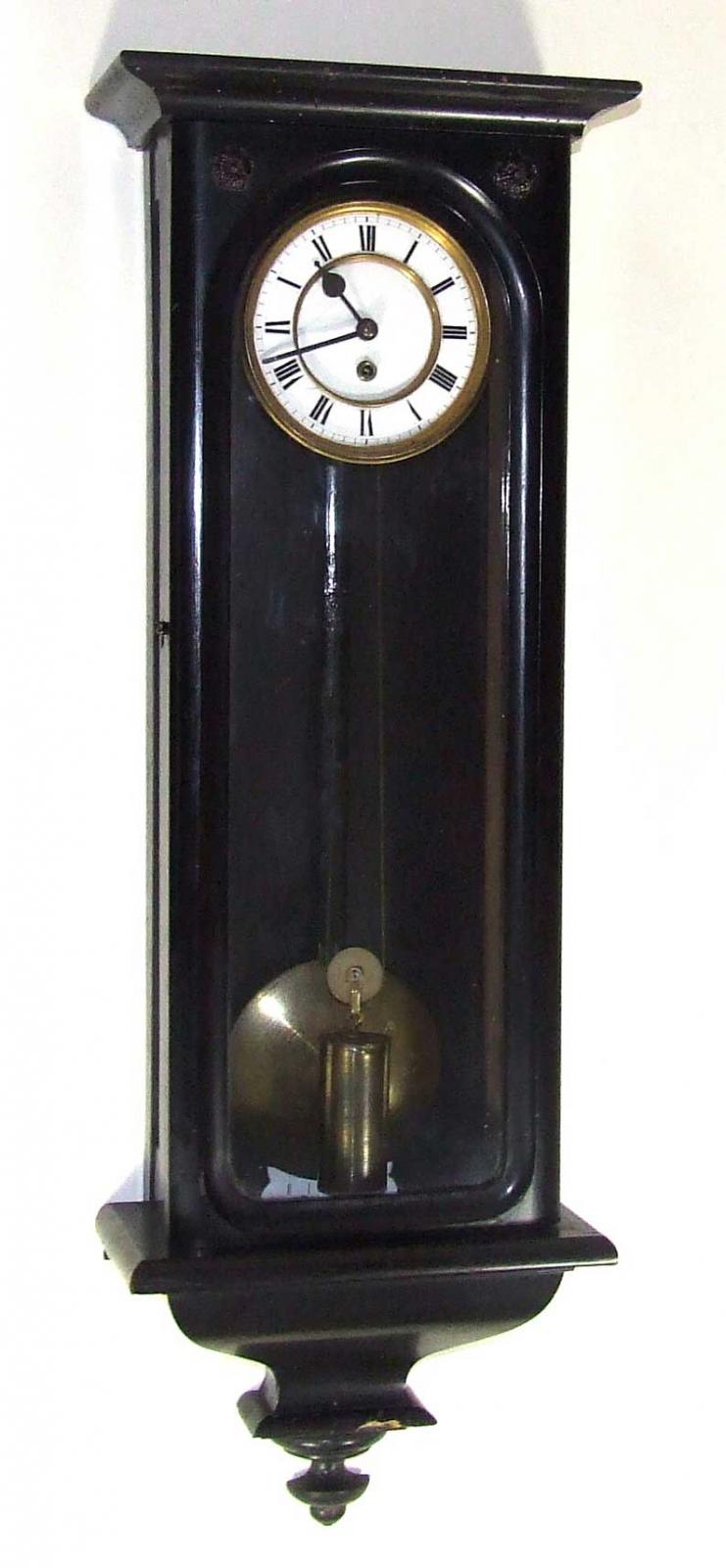

[fibo 416]

No więc wysokość 29,75 inches (75,5 cm), szerokość 10 (25,4), tarcza 5,25 (13,3).

[fibo 416]

ciąg dalszy









no tak, wiedziałem... jeszcze leniuch...

Edytowane 13 Marca 2013 przez fibo
