Casio-dział techniczny

[GitBit 650]



Przed chwilą złożył się DW-5600MS choć na chwilę obecną wygląda bardziej jak DW-056BK bo czekam jeszcze na czarne przyciski i śrubki bezela.
Fota na szybko




No a te co przyszły? Powinny pasować.

Ja do koperty DW-5600E wsadziłem przyciski od G-5600E i śmigają aż miło, nawet bardziej wystają niż te od DW-5600E.

Edytowane 24 Listopada 2016 przez GitBit

[Diego04 320]

No a te co przyszły? Powinny pasować.

Ja do koperty DW-5600E wsadziłem przyciski od G-5600E i śmigają aż miło, nawet bardziej wystają niż te od DW-5600E.

Pewnie wejdą ale jednak się różnią. Przyciski do G-5600 czy też 5610 są dłuższe od DW-5600 o 0,42 mm i węższe o 0,06 mm.

[GitBit 650]

Moje oczy i palce wychwyciły jedynie że są dłuższe i wygodniejsze w użytkowaniu.

[kamilspider 72]

Fajnie, fajnie ale i tak to bez znaczenia, bo na zegarku laduje bezel od DW-8400





Nieźle A ten przycisk z czerwonym G to jest część bezela/jakaś nakładka na ten zwykły czy po prostu też go podmieniłeś znowu?

[X-Ray 109]

To jest część bezela

[kamilspider 72]

Fajna sprawa. Jednak te starsze G były inaczej pomyślane i jest więcej możliwości do modów

[Waldzior 3264]

Tak jak X-Ray napisał, jest to część bezela, która nachodzi w całości na tamtem przycisk od DW-6900. W oryginale jest tak samo. Fajna sprawa i tym samym 6900 przypakował do wielkości Romana





[kamilspider 72]

A jakby mu jeszcze zrobił moda, żeby cyfry były czerwone?

[Waldzior 3264]

Znalazłem w szufladzie takiego biedaka G-2200 a że koperta jak w DW-6900 a do DW-6900 mam bezele to bezel od DW-8400 dał nowe życie  G-2200


Przed.



Po.

[X-Ray 109]

No i pięknie

[tomaliusz 17630]

No i pięknie

Potwierdzam

[thunderleg12 0]

Witam

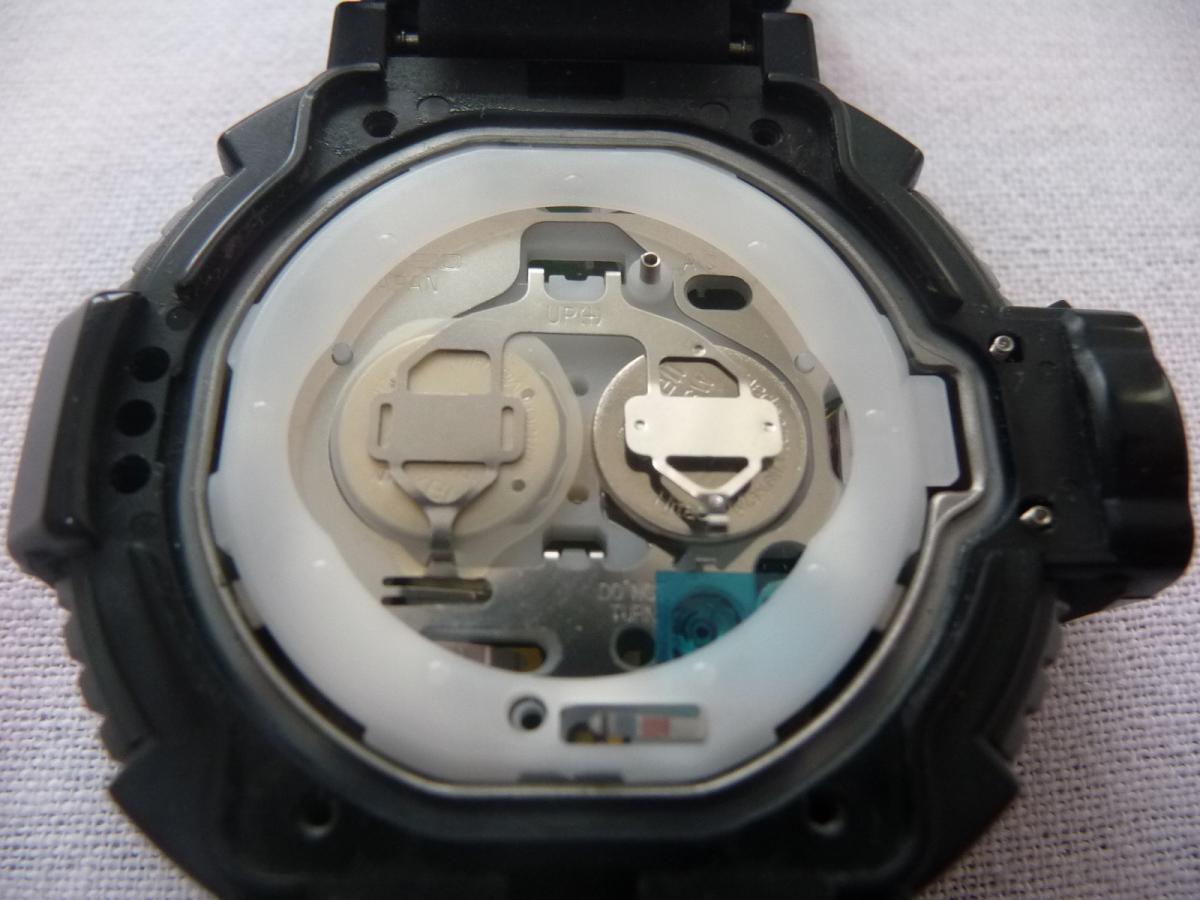

Szukam pomocy w zakresie znalezienia części do starego zegarka Casio fts-100 2147. Część trzymająca prawą baterie jest pęknięta. Zegarek działa, ale jest to pamiątka i bardzo mi zależy, żeby ta część nie była uszkodzona(nie daje mi to spokoju ). Urządzili mi go tak dawno temu w zibi, ale zegarek leżał długi czas w szufladzie i stosunkowo niedawno to zobaczyłem. Jest to 15-letni zegarek i w necie nic konkretnego nie znalazłem. Jakakolwiek pomoc mile widziana.



Pozdrowienia

[GitBit 650]

Ze znalezieniem samej części będzie raczej kłopot. Możesz szukać na aukcjach internetowych jakiegoś trupka dla podmiany tej części ale łatwo nie będzie. Skoro zegarek pomimo tego pęknięcia działa poprawnie a samego defektu nie widać to ja bym przymknął na to oko i cieszył się działającym zegarkiem.

[Gość]

Jeśli obawiasz się, że blaszka nie dociska baterii, to możesz spróbować wsadzić między baterię a dekiel jakiś kawałek cienkiego filcu lub innego tego typu materiału. Żeby sprawdzić, jaka będzie optymalna grubość, możesz włożyć kulkę np. plasteliny zamknąć zegarek i zobaczyć do jakiej grubości się spłaszczyła, a potem dobrać coś, mocując np. na docięty kawałek dwustronnej taśmy klejącej (do dekla). Samą blaszkę ciężko będzie podmienić.

[GitBit 650]

Od jakiegoś czasu nosiłem się z wymianą złotego LCD w swoim GW-M5610 z powrotem na pozytywa. Dziś nie wytrzymałem i wziąłem go na warsztat



Procedura wymiany LCD w tym modelu była już opisywana w tym temacie więc skupie się na tym co poniektórych interesuje najbardziej od dłuższego czasu. Mam na myśli tajemniczą opalizującą blaszkę która siedzi  wewnątrz modułu GW-M5630





Jak nie którzy z was już wiedzą wyświetlacz od GW-M5630 jest transparentny, pozbawiony tej srebrnej lustrzanej foli z tyłu która jest we wszystkich innych LCD. Zamiast niej użyta została cieniutka stalowa, opalizującą blaszka z mikroskopijnymi dziurkami które mają za zadanie przepuszczać światło z illuminatora.







Gdyby ta blaszka była dostępna w Zibi razem z LCD to było by możliwe złożenie modułu od GW-M5630 za śmieszne pieniądze. A tak pozostaje tylko zakup kompletnego modułu za 260PLN. No chyba że jakimś cudem uda się komuś taką blaszkę zamówić.





Efekt końcowy to klasyczna wersja GW-M5610 w pozytywie tyle tylko że na bransolecie.

Nie wykluczone że z czasem wrócę do złotego LCD, jednak  na razie zostaje jak jest.



Edytowane 5 Grudnia 2016 przez GitBit

[Gość]

GitBit, dzięki za post! Sprytnie to wymyślili z tą blaszką.

[DamianDe 126]

Ciekawe jakby wyglądał pozytyw z tą blaszką

[Gość]

Chyba musiałby być transparentny, żeby był efekt blaszki.

[GitBit 650]

Też jestem ciekaw i pracuje nad tym.

[fesou 8]

Witam wszystkich



Dziękuję za lekturę tego działu - był bardzo pomocny w pierwszym projekcie:



gw9200 zakupiony na bazarku z uszkodzonym wyświetlaczem:







Paczka przyszła do mnie razem z drugim zamówieniem - nowym ekranem w negatywie.



Ośmielony historią tego tematu postanowiłem podjąć się wymiany, przy okazji demontując również wszystkie przyciski i smarując ich mechanizmy i uszczelki.



Spodziewałem się, że będę się musiał zmierzyć z brudem, ale nie sądziłem, że aż z takim









I tu pierwszy dylemat: jak odpiąć sensor? nigdzie nie znalazłem informacji, że należy podnieść klapkę i taśmę będzie można swobodnie wyjąć. Przy myciu obudowy posługiwałem się patyczkami higienicznymi i spirytusem, potem szczoteczką elektryczną, ale na szkiełku przy bezelu zebrał się twardy brud - przypominał wręcz osad z kamienia - Cilit Bang na szkiełku poczekał 10 minut i dało się to usunąć. Nie chciałem wyciągać szkiełka (na razie) więc nie mogłem korpusu zanurzyć w mydlinach. Pamiętałem także o "glucie" na sensorze i nawet specjalnie z niego nie zdejmowałem brudu. czekał w pudełku. Pilnowałem sprężynek mechanizmu oraz ringów przy przyciskach - nic nie odskoczyło pomimo kilkugodzinnego procesu.









Uszczelki kąpały się w oleju silikonowym, reszta czyszczona indywidualnie czekała w osobnych przegródkach. Reset mechanizmu i składamy





Dam szanse temu negatywowi, ale raczej za niedługo wpadnie na jego miejsce ekran w pozytywie.



Potrzebuję też nowy bezel i pewnie pasek i tu pytanie: Czy metalowa płytka z napisem "sensor" jest przeklejana? nie widzę tego elementu na obudowach z portali aukcyjnych - pewnie trzeba będzie zamawiać oryginał z zibi. i drugie pytanie - na przyszłość: czy ktoś wyjmował szkiełko w Ryśku? trudna to kwestia? chciałbym się zmierzyć z polerką szkła, a korpus ma na dole wystającą obudowę przycisku oświetlenia.



Zegarek bardzo fajny, i jest coś odprężającego w rozebraniu go na części, drobnej konserwacji i ponownemu złożeniu





[fesou 8]

Ok. Już doczytałem o blaszce na sensorze i taśmie dwustronnej



Wysłane z mojego SM-N910C przy użyciu Tapatalka

[Gość]

Świetna robota, fesou. Gratuluję.

[fesou 8]

Już doczytałem o tej blaszce na sensorze i taśmie dwustronnej. Zapytam w Zibi. Gdzie polecacie szukać ekranu? Też u nich?



Wysłane z mojego SM-N910C przy użyciu Tapatalka

[Sqbi 6]

Graty za odwagę, ja się nie podjąłem. Zdałem się na serwis świat zegarków z Jasła, od Pana Adama też kupiłem części i mi w cenie przełożył.

Co do szkła to podobno da się wyjąć, ale ciężko wkleić żeby szczelności nie stracić. Ja wymieniałem całą kopertę bo było urwane ucho przy kopercie.

Co do blaszki to Pan Adam ma i srebrne i czarne po chyba 7 zł czy coś takiego na alle poszukaj albo napisz do niego. ( ma baaardzo dużo części i to od ręki)

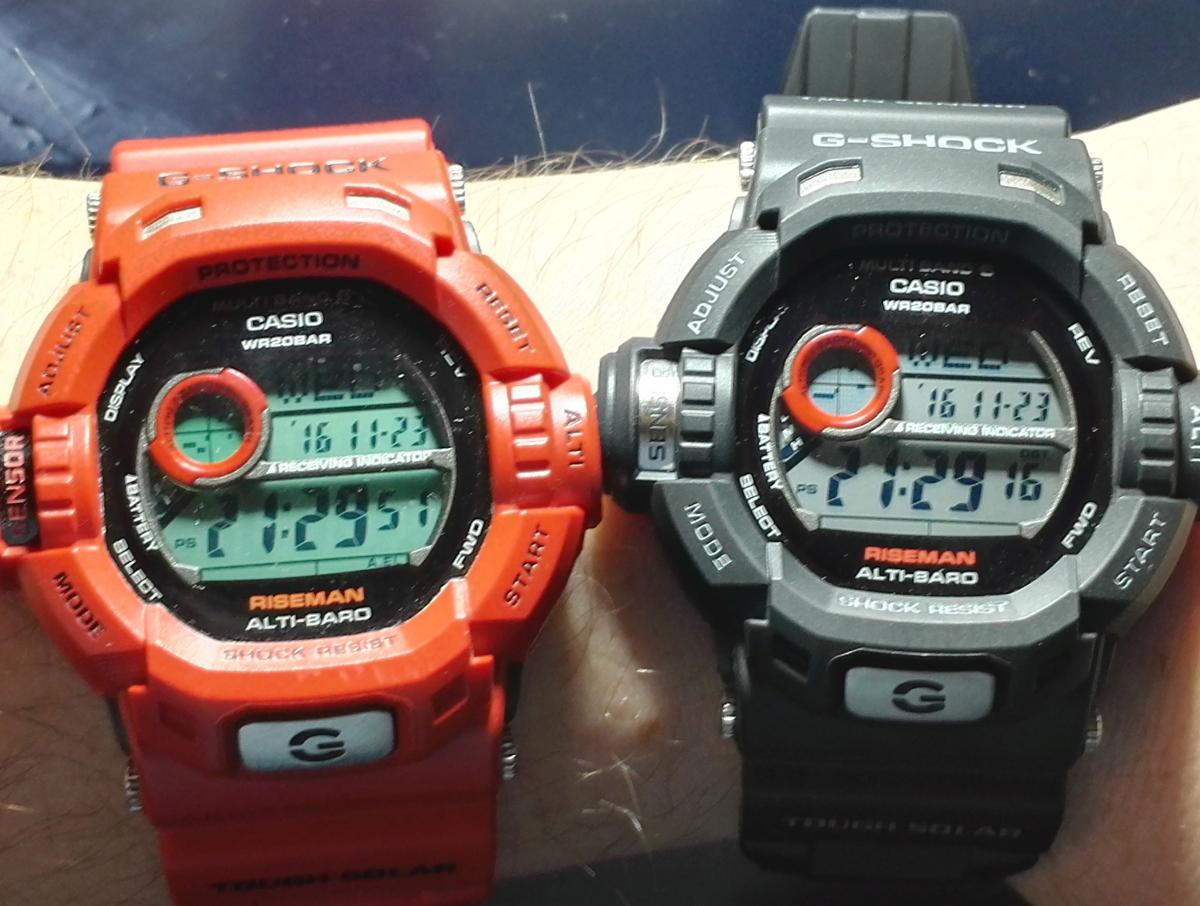

Tak wyglądają po serwisie

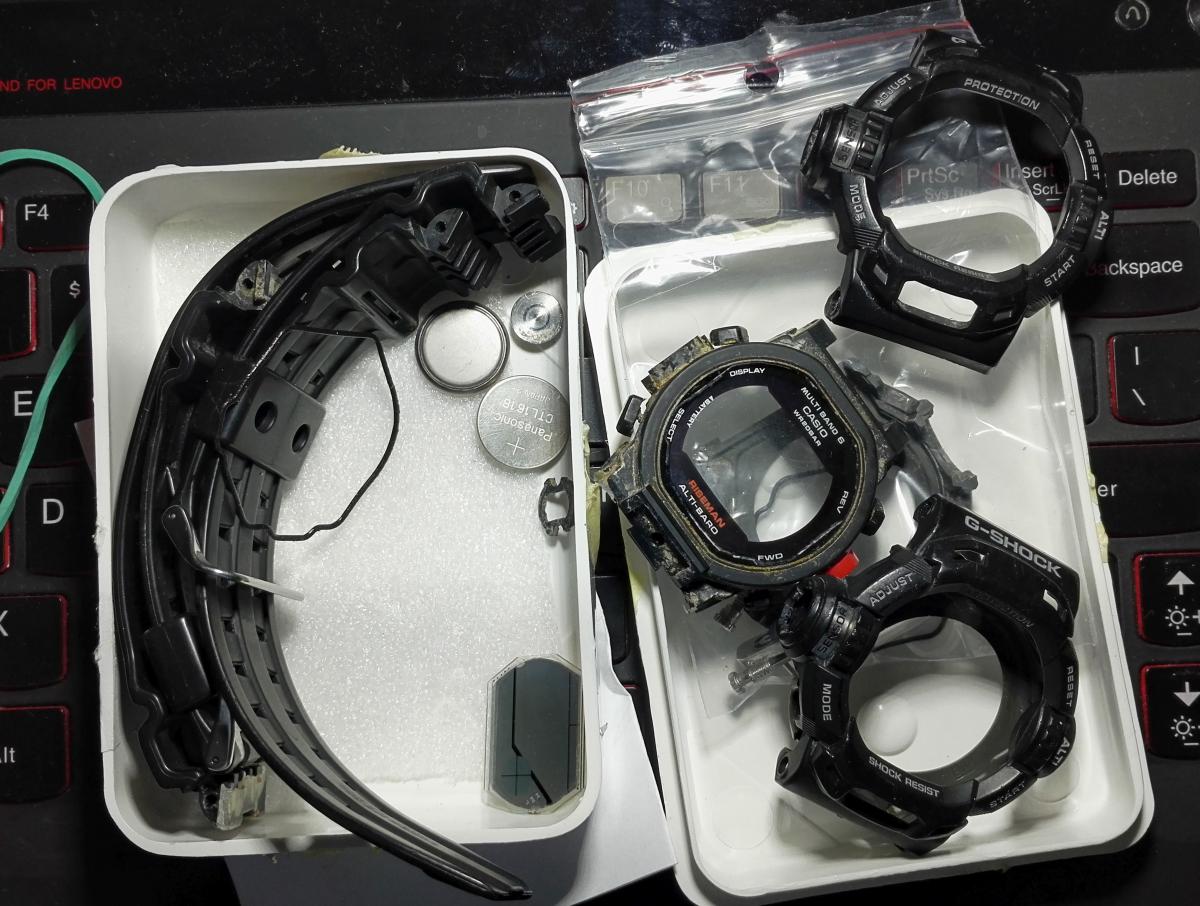

a takie części zostały wymienione:







[X-Ray 109]

O szkłach ich wymianach itp było już dużo razy.

Wszystko się da wymienić bez problemu.
