Porady potrzebuję 😊

[zadra 1810]

Takie pytanie mam do praktyków.

GB Silesia P48 nakręcony na max pracuje 10dni (sekcja bicia) 10dni i 8h (sekcja chodu).

To mechanizm 7 dniowy ?

Dobry wynik?

[PM1122 1786]

Moim zdaniem b. dobry.

Ale, jak już parę razy pisałem, odradzam nakręcanie do końca !  ... bo może się trafić, że kilka takich nakręceń i sprężyna trzaśnie.

Taki i podobne mechanizmy nakręcam raz w tygodniu, ale częściej wolę robić to , dwa razy w tygodniu. Wówczas oszczędzam sprężynę, gdyż nakręcam ją tylko częściowo. Pracuje wtedy , w swoim środkowym zakresie, a więc , nieomal o tej samej sile .... czyli zegar chodzi wówczas najdokładniej.

[zadra 1810]

6 godzin temu, PM1122 napisał(-a):

Moim zdaniem b. dobry

to super informacja.

Poproszę, żeby zegar był nakręcany w każdą niedzielę, ale jeszcze muszę wyczaić ilość obrotów- półobrotów kluczykiem,  żeby nie był nakręcany na max.

Na razie mam przeczucie, że 6 półobrotów kluczykiem powinno wystarczyć na tygodniową pracę.

W najbliższym czasie zrzucę napięcie i zrobię " testa " tygodniowego.





[PM1122 1786]

Z

12 godzin temu, zadra napisał(-a):

to super informacja.

Poproszę, żeby zegar był nakręcany w każdą niedzielę, ale jeszcze muszę wyczaić ilość obrotów- półobrotów kluczykiem,  żeby nie był nakręcany na max.

Na razie mam przeczucie, że 6 półobrotów kluczykiem powinno wystarczyć na tygodniową pracę.

W najbliższym czasie zrzucę napięcie i zrobię " testa " tygodniowego.





Zwykle tak właśnie jest.. także nakręcam 6 półówek, czasem 5, ale to gdy mam uczucie, że lepiej dalej nie kręcić.

[yaro 65 91]

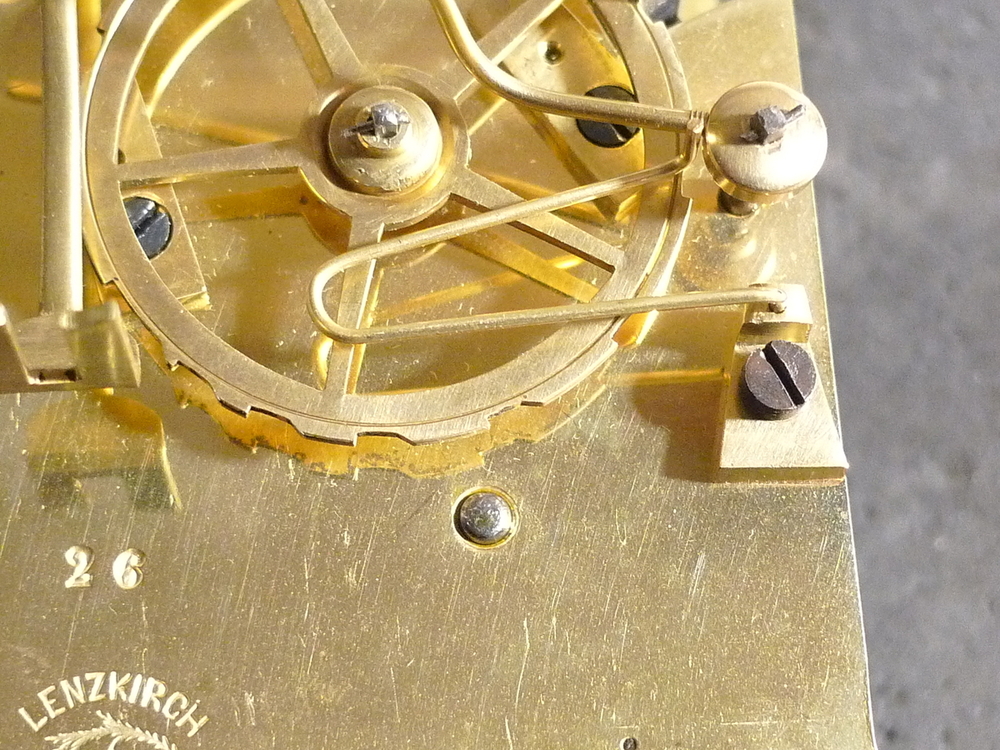

Lenzkirch  posiada taką dodatkową sprężynę w sekcji  bicia i nie jestem pewien jak ma być ustawiona,

nad / pod  dźwignią młotka  ?

Ustawiłem jak na foto .



Przeglądając zdjęcia w internecie  widziałem ustawienie nad

ale mam wątpliwości .





http://forum.watch.ru/showthread.php?t=313908&page=2



[graver 416]

Witaj, jest to odbojnik (moja nazwa) jest po to by ładnie młoteczek udeżał w, dzwonek lub gong sprężynowy, z pewnej odległości od wymienionych tak by młotek nie dotykał dzwonka czy gongu i by był czysty dźwięk do końca wybicia, oczywiście tak ma być jak na zdjęciu, tylko moim zdaniem powinien być odsunięty  ok 5-7 mm od brzegu mocowania młotka.

[mkl1 6067]

Podobnie się domyśliłem naprawiając dwa takie mechanizmy. Ustawiałem "nad" i "pod" nad nic , a nawet gorzej było, bo dźwięk dzwonka był jak w patelnię. dałem pod i dzwoneczek ładnie dźwięczał... Więc ???



[yaro 65 91]

Ta sprężyna musi działać jako amortyzator opadającego młotka na ogranicznik i to ma sens .

Wątpliwości powstały przeglądając zdjęcia http://forum.watch.ru .

Dziękuję koledzy , mam wyjaśnione.



[PM1122 1786]

Bo, często bywa, że zdjęcia są robione zaraz po nabyciu zegara. Czyli, w stanie niekoniecznie działającym, a często wręcz wybrakowanym.

PS..., gdy tą sprężynę - amortyzującą, dobrze się ustawi, to jest lekkie puknięcie i piękny dźwięk ( a nie, że walnięcie i wygaszenie dźwięku, bo młoteczek nadal spoczywa na spirali gongu.).

Powinna utrzymać młoteczek kilka milimetrów nad gongiem.

Edytowane 24 Listopada 2023 przez PM1122

[Lamela 346]

Taką ciekawą naprawę "popełniłem" w ostatnich miesiącach, że chyba warto się podzielić niektórymi informacjami.

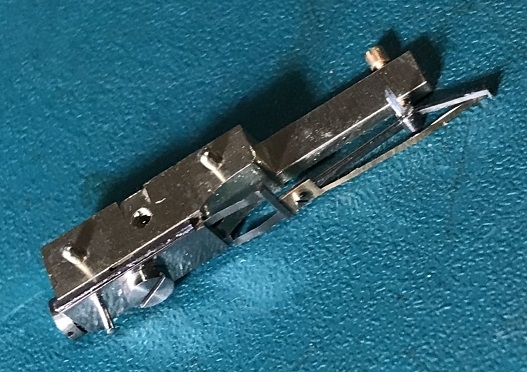

Trafił do mnie, tak gdzieś w marcu, uszkodzony chronometr Nardin z wczesnym numerem seryjnym, tak gdzieś z 1912 roku.  Była pęknieta sprężyna i ogólnie zanieczyszczony, ale kompletny. W zbiorach miałem prawie taką samą sprężynę, więc przy pomocy kol. Wojasa (za gruba i sztywna aby zrobić to bezpiecznie ręcznie, a nawijarki jeszcze się nie dorobiłem) została ona osadzona w bębnie. Niestety, po rozbiórce mechanizmu do czyszczenia wyszło, że sprężyna pękając uszkodziła jedna ze sprężynek dźwigni spustowej wychwytu (tą dolną na zdjęciu).



Naiwnie myślałem, że na tej górnej całość jeszcze da radę pracować, ale już niewielkie naciągnięcie sprężyny po zmontowaniu szybko wyprowadziło mnie z błędu

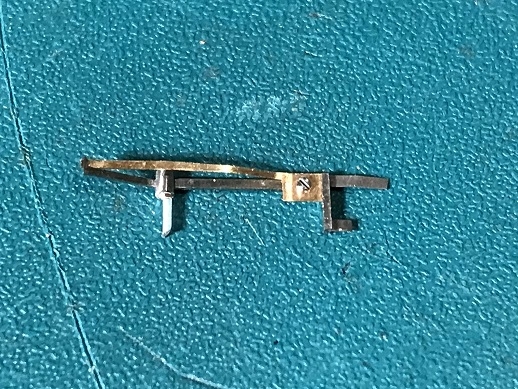

Z czyms takim zostałem...



ęcznie z pucka stalowego

A tak to powinno wyglądać.



Sytuacja zdaje sie bez wyjścia, o zamienniku można zapomnieć. Gdzieś w internetach przeczytałem, że taką dźwignię piłuje się ręcznie, z pucka stalowego, robiąc najpierw otwory pod kamień, wkręt do mocowania złotej sprężynki i fasolkę, a potem szlifując część sprężystą do grubości 0,05mm. Brrr...

Ale trafiłem na taką technologię - mikrospawanie laserowe. Do tych dwóch pozostałych wąsów z obu stron została dospawana blaszka sprężysta 0,05 mm. I oto co wyszło

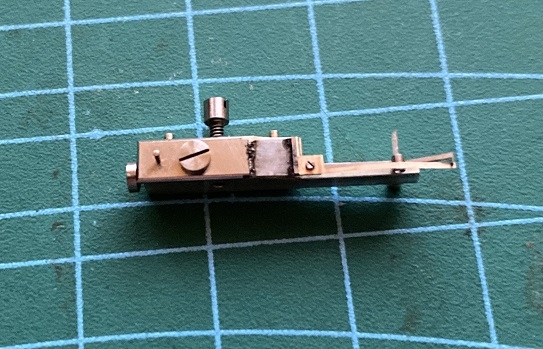

i po złożeniu cała dźwignia spustowa



Nie jest to oryginał, pewnie nie będzie wieczne - w tym połączeniu może się kryć karb który to wszystko rozwali, ale czy jest inne wyjście ?

Mokry z przejęcia (nie ukrywam - ręce się trzęsą...) zmontowałem to wszystko, nawinąłem łańcuszek - i działa !!!🙂







Jeszcze coś zostało do regulacji napięcia sprężyny, ustawienia rezerwy chodu, ale jestem cholernie dumny. Przynajmniej go oddam "z tarczą", a nie "na tarczy" 😀



[zadra 1810]

spawanie laserowe wydaje mi się bardzo czystą metodą łączenia ale szkopuł chyba jak zawsze tkwi w rodzaju spawanego materiału.

teraz laserem można niesamowite rzeczy robić, a pamiętam jeden z odcinków "Sonda" w którym pokazywano lasery jako przyszłość..

To były lata 80'te ..

Teraz spawasz mikroblaszki, oczyszczasz materiał, wycinasz wzorki w blachach 30mm albo strzelasz do dronow i rakiet.. Ale to poszło do przodu..

[mkl1 6067]

8 minut temu, zadra napisał(-a):

spawanie laserowe wydaje mi się bardzo czystą metodą łączenia

Szkoda tylko, że to drogie urządzenie.... dla amatora..



[Lamela 346]

18 godzin temu, mkl1 napisał(-a):

Szkoda tylko, że to drogie urządzenie.... dla amatora..



No nie, nie zaopatrzyłem się w takie urządzenie, będące niejako kombinacją mikroskopu przemysłowego i mikrospawarki. Zrobiła mi to firma HOROLO z Krakowa, na ich stronie można zobaczyć takie urządzenie. Ja tylko przygotowałem rysunek wymiarowy i dostarczyłem części do połączenia oraz blaszkę sprężystą. No i fundusze..., ale to szło przeżyć.

Potem tylko trzeba to było zamontować na uchwycie tak jak na tym ostatnim zdjęciu i trochę doregulować, aby dźwignia poprawnie współpracowała z kołem wychwytowym i kamieniem spustowym balansu. Nadal działa .. 🙂

[kiniol 2281]

Gratulacje...😁

[zadra 1810]

taki problem rozwiązuję..



Zwyklak - metron wahadłowy (mamowy).

Z chodem nie ma problemu, natomiast bicie zanika w ciągu 4 dni od nakręcenia.

Chodził tak przez ostatnie 2 lata, teraz zacząłem szukać problemu.

Pierwsza niespodzianka - problem nie dotyczy suchych czopów.

Wisząc testowo na półce poza skrzynią chodzi stabilnie i bije bez problemu przez dłuższy czas niż opisałem powyżej.



Sytuacja zmienia się gdy założę tarczę na mechanizm.

Z chórem nadal nie ma problemu, natomiast bicie ustaje dość szybko (w znaczeniu po kilku godzinach, ewentualnie dni, natomiast dokręcenie do pełna to góra 2 pełne obrotykluczyka).

Bez tarczy nie ma problemu - z tarczą jest problem.

Mechanizm nie ociera o tarczę żadnym elementem.



Wymienię za tydzień bęben ze sprężyną, ale nie wydaje mi się, żeby tu sprężyna była mocno osłabiona..



Może macie jakieś pomysły ?

[mkl1 6067]

Tarcza nie jest zwichrowana?

Może po założeniu terczy lekko zmienia się płaszczna płyty ?

Tak sobie gdybam...

[graver 416]

A któraś ze szpilek mocujących tak płyty ( przy bębnie od bicia ) jak i szpilki mocowania podkładu tarczy nie blokuje?

[PM1122 1786]

Ewidentnie trzeba się przyjrzeć - coś musi być, że po założeniu tarczy bicie szybciej zamiera.

[yaro 65 91]

Problem  opisany w innym temacie  więc tam poczytam.

Edytowane 6 Stycznia 2024 przez yaro 65

[zadra 1810]

14 godzin temu, yaro 65 napisał(-a):

Problem  opisany w innym temacie  więc tam poczytam.

serdecznie zapraszam

[Lamela 346]

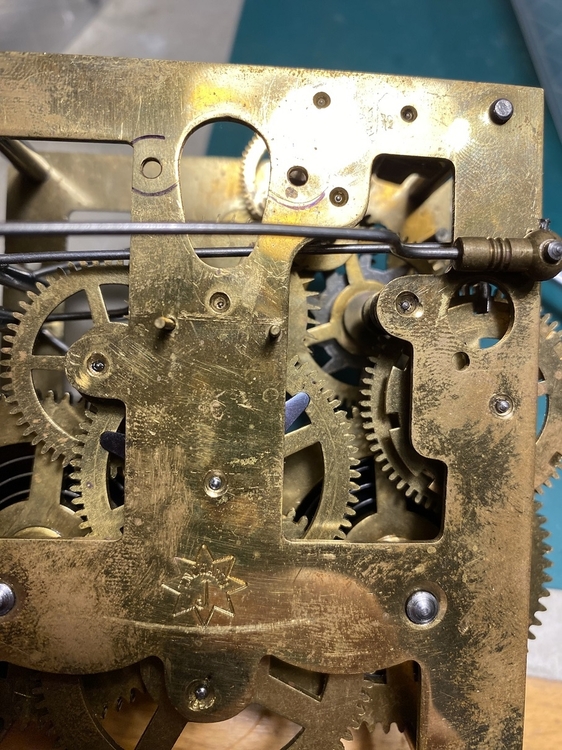

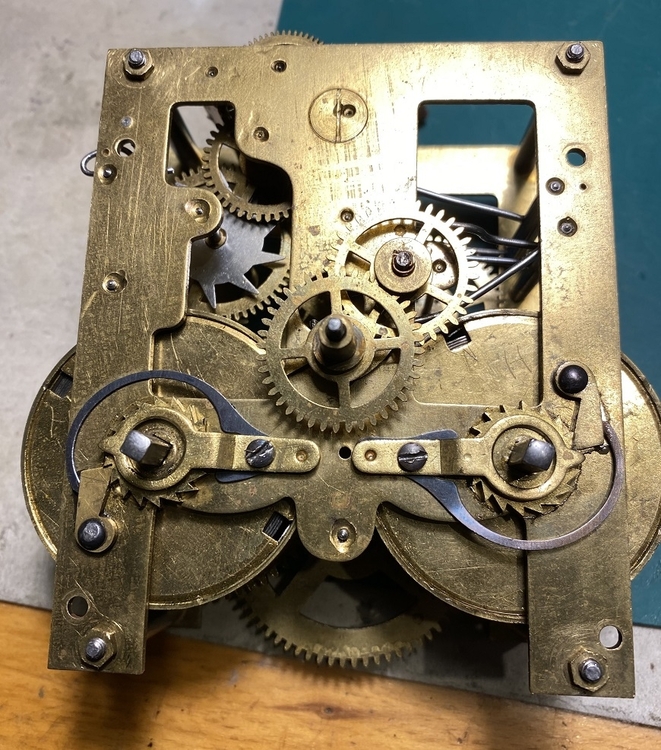

Szukam sprężyny bicia do mechanizmu Junghans jak na zdjęciach







Wymiary 18 x 0,4 x 1550-1600 mm, średnica bębna (wewn.) 46 mm, średnica wałka 7,5 mm.

Może ktoś - coś ma takiego ? - na razie znalazłem tylko u Kuzynów, a to trochę kłopot...

Pozdrowienia,

Jerzy

[mkl1 6067]

zbliżona...

https://allegro.pl/oferta/sprezyna-do-zegara-18-21-0-41-mm-13924558100

[Lamela 346]

22 godziny temu, mkl1 napisał(-a):

zbliżona...

https://allegro.pl/oferta/sprezyna-do-zegara-18-21-0-41-mm-13924558100

To widziałem - zadzwoniłem z pytaniem. Używka, oferent nie wie, jaka długość czy średnica bębna. Czy warto narobić się z montażem i nie być pewnym efektu (ile godzin będzie chodził, jaka trwałość) ?

[mkl1 6067]

Jeszcze to znalazłem

https://dlazegarmistrza.pl/czesci-do-zegarow-mechanicznych

Jeżeli znajdziesz coś co pasuje to mogę to odebrać, mam blisko..

Zresztą warto zadzwonic i zapytać o inne rozmiary.

Edytowane 12 Stycznia 2024 przez mkl1

[Taraj 220]



Może taka z Timepolu . www.timepol.pl
