Witajcie,



Dotarł do mnie zegar sterujący firmy  Standard Electric Time Co. Przywrócenie do życia trochę trwało ale jakoś poszło.

Na tylnej skrzyni ma datę produkcji 08-12-1926 (przynajmniej tak sądzę że to data) , był sprzedawany zresztą jako zegar z 1926r.

Wyprodukowany w USA w Springfield, Massachusetts.

Dosyć sporych rozmiarów , wys. 160c szer 50 cm a waży ok 40kg.

Co ciekawe jest do powieszenia na ścianie.

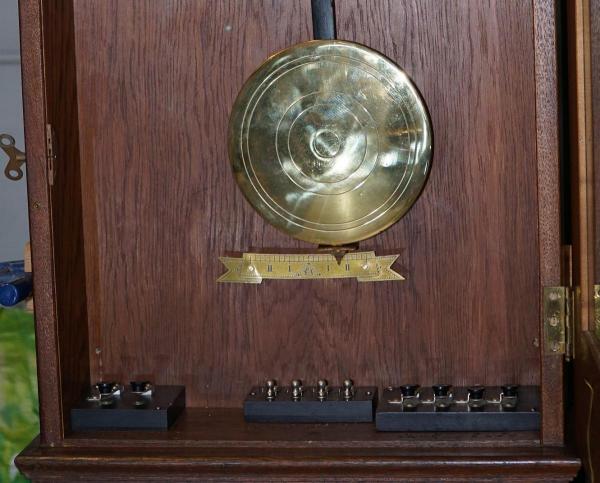

Wahadło dł. 100cm a soczewka waży 2,5kg.

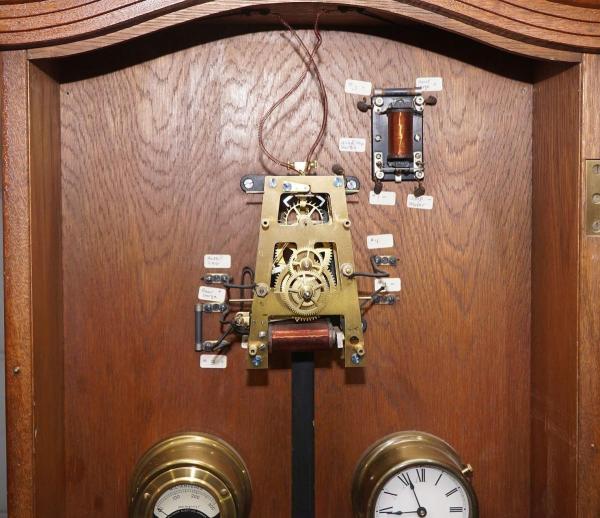

Cała kablologia jest na tylnej ścianie a listwy z stykami są wyprowadzone na topie.

Wymaga zasilania: cewka napinania sprężyny 24V , zegary piloty 3V, przekaźnik do podawania napięcia na piloty 24V.

Zegary piloty są spięte równolegle i każdy z nich można wyłączyć za pomocą przełączników na dnie skrzyni.

Piloty nie właczają niczego one tylko są. Można je dowolnie ustawiać.

Jest jeszcze miliamperomierz działa w momencie gdy wciśniemy przycisk test i jednocześnie będzie przeskok wskazówki.

Miernik pokaże prąd cewki  w danym zegarze.

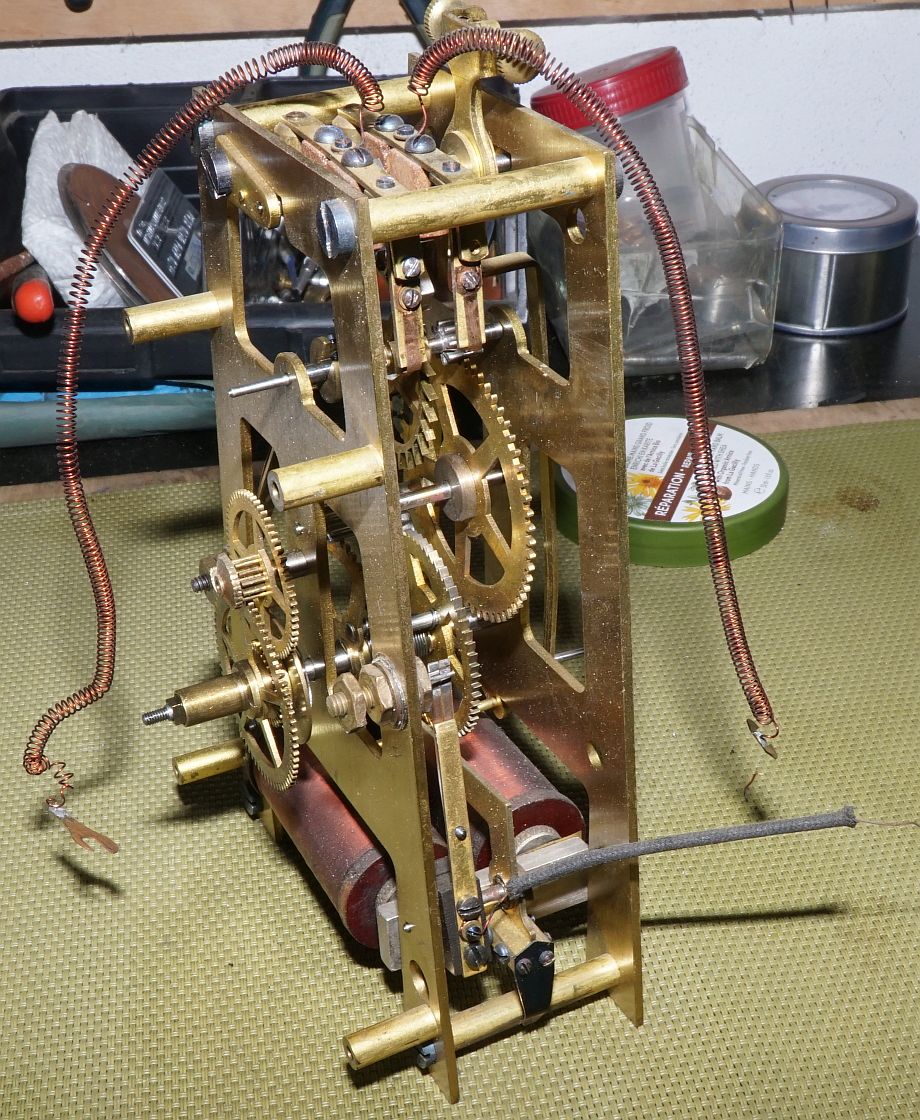

Kotwica jest sprzężona z dwoma osobnymi stykami elektrycznymi, jeden do elektromagnesu napinającego sprężynę

drugi do sterowania przekaźnikiem włączającym prąd elektromagnesom w pilotach.

W mechanizmie są jeszcze dwa styki extra do sterowanie elementami zewnętrznymi dające co minutę impuls.

Rezerwa chodu po wyłączeniu prądu 1 godz.

Chodzi głośno i wyląduje zapewne w warsztacie.

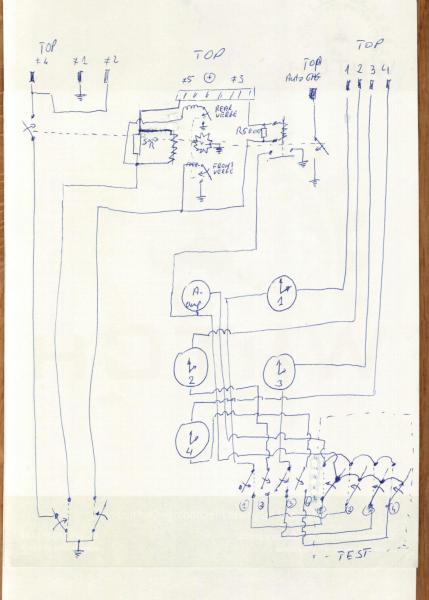

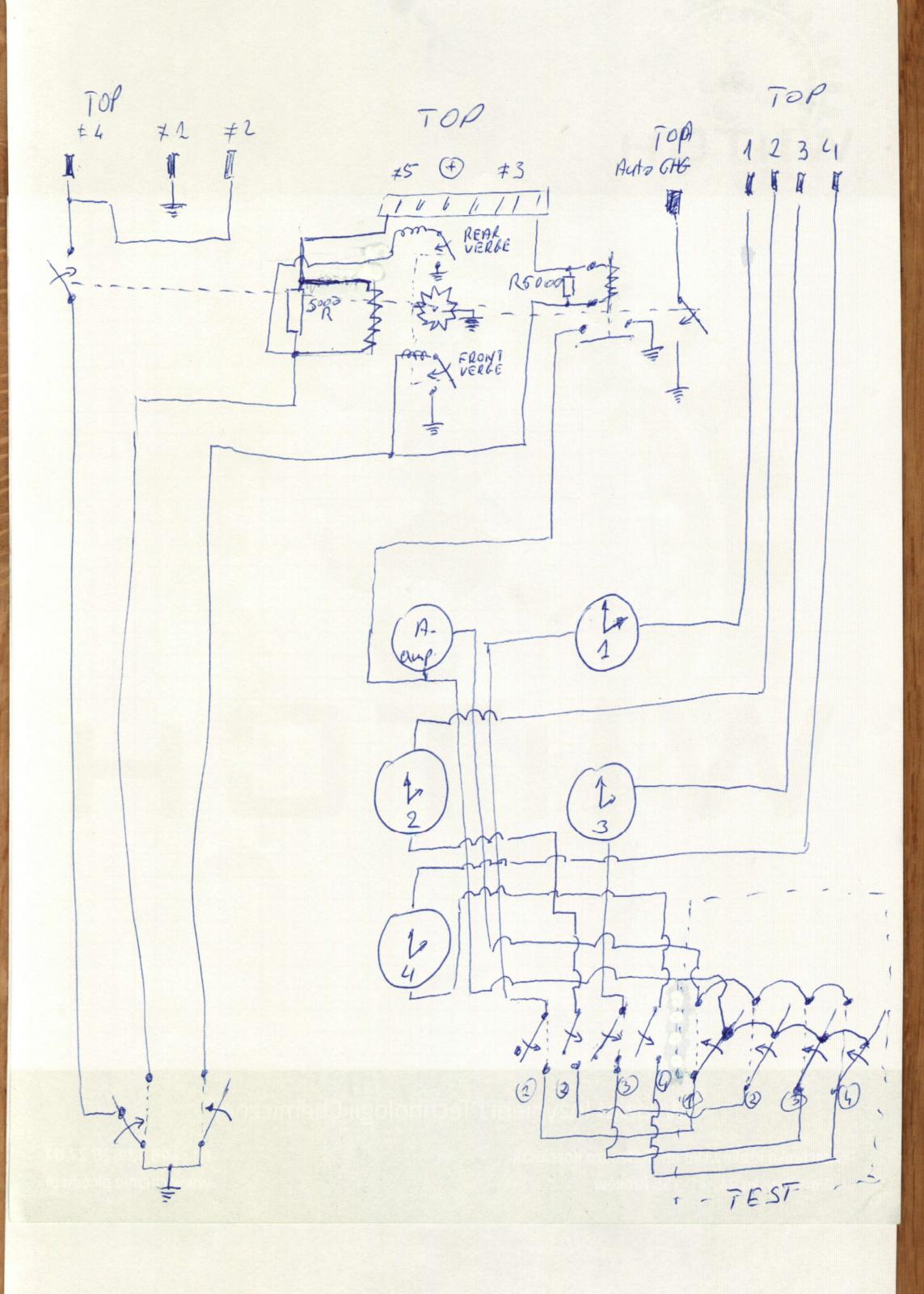

Załączam mój roboczy rys połączeń, może komuś się przyda.

























Share this post


Link to post
Share on other sites

:rolleyes: Piękny zegar --- gratulacje


AM
Tak wiele zegarów, a tak mało czasu.


Share this post


Link to post
Share on other sites

Eee, rozwój widzę, rozwój... gratulacje...


Porządek na serwisie o niczym nie świadczy. Często najlepsze usługi świadczone są przez geniuszy w totalnym bałaganie…

Share this post


Link to post
Share on other sites

Naprawdę świetny! czyli piloty można ustawić jako czasy lokalne?

Share this post


Link to post
Share on other sites

Tak można je ustawić na czas lokalny i to jest wszystko co one mogą,

trochę to dziwne. Gdyby można było nimi coś załączyć/wyłączyć byłoby OK.

Share this post


Link to post
Share on other sites

Taki zegar dużej firmy amerykańskiej z oddziałami w paru stanach :)

Share this post


Link to post
Share on other sites

Z ciekawości poczytałem sobie o tej firmie ,i tylko pozazdrościć ;) zegary produkowane były na konkretne zamówienia i podobno dwóch identycznych nie sposób znaleźć :) ale faktycznie głośność naciągu eliminowała je z użytku domowego ;) u mnie mógłby wisieć :D

Share this post


Link to post
Share on other sites

Zainteresowałem się nim gdy zobaczyłem,  że jest w Niemczech na aukcji. Sprowadzenie takiego klocka z USA

odpada ze względu na  koszty: spakowanie + transport +   cło +  VAT itd itp. Więcej strojenia niż grania.

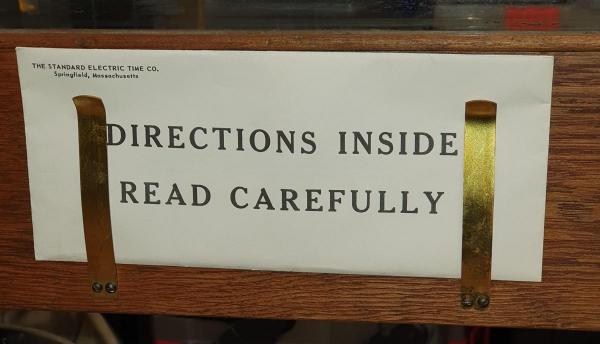

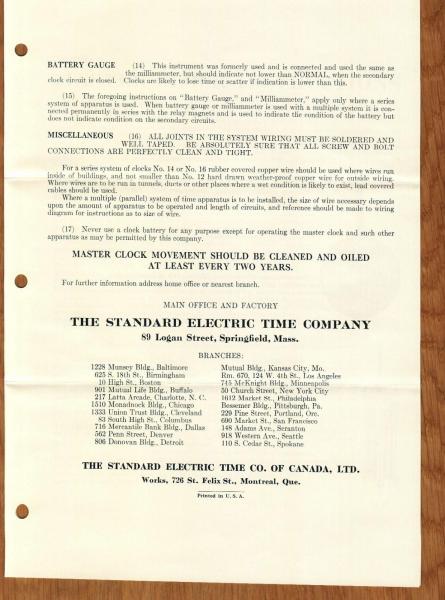

Na drzwiczkach ma dołączoną nawet instrukcję obsługi. Jest to reprint oryginału z 1926r zrobiony w 1994r.

załączam miniatury,












Share this post


Link to post
Share on other sites

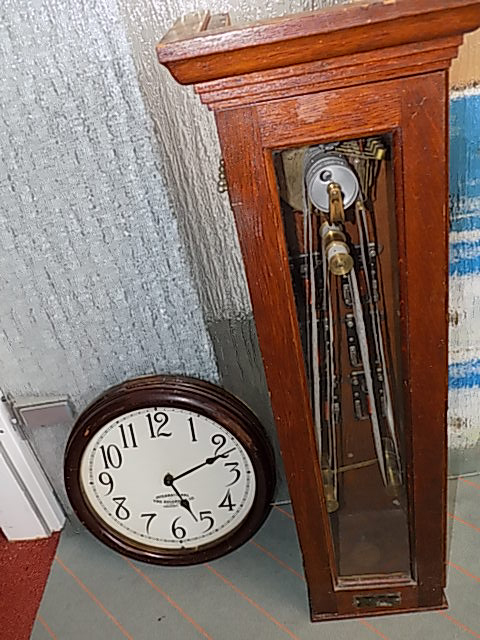

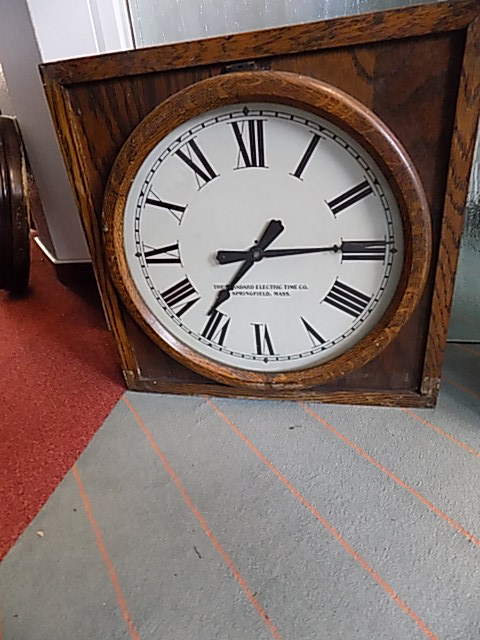

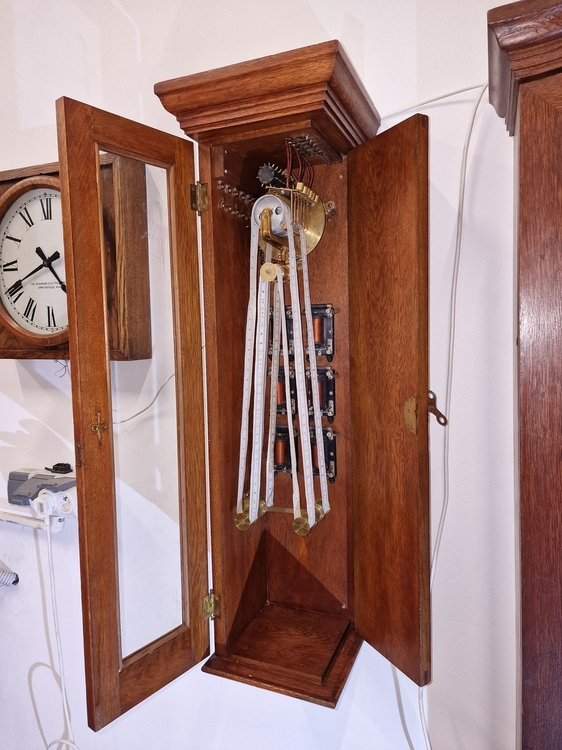

Udało mi się załapać na dwa zegary córki + szafka do sterowania akcesoriami np dzwonek etc do zegara matki Standard Electric Time Co. Puki co zegary  są Kolonii i czekają  na lepsze czasy dla transportu, trzeba być dobrej myśli.

Ciekawi mnie zwłaszcza szafka sterująca , wygląda jakby miała jeszcze taśmę perforowaną.












Share this post


Link to post
Share on other sites
Posted (edited)

Dziwne, to,co się dzieje z ludziami/człowiekami, jak muszą siedzieć w domciu....

Wciepcie se frelki i chopy na luza..

Edited by mkl1

Share this post


Link to post
Share on other sites

Udało mi się załapać na dwa zegary córki + szafka do sterowania akcesoriami np dzwonek etc do zegara matki Standard Electric Time Co. Puki co zegary  są Kolonii i czekają  na lepsze czasy dla transportu, trzeba być dobrej myśli.

Ciekawi mnie zwłaszcza szafka sterująca , wygląda jakby miała jeszcze taśmę perforowaną.







A to już super komplet! Tylko gdzie zmieścić taki system :D



Share this post


Link to post
Share on other sites

A to już super komplet! Tylko gdzie zmieścić taki system :D



Kolega Taraj ma gdzie... ;) .


Porządek na serwisie o niczym nie świadczy. Często najlepsze usługi świadczone są przez geniuszy w totalnym bałaganie…

Share this post


Link to post
Share on other sites
Posted (edited)

Kolega Taraj ma gdzie... ;) .

Ma halę dworcową ? :).

Edited by mkl1

Share this post


Link to post
Share on other sites

A to już super komplet! Tylko gdzie zmieścić taki system :D



Dokładnie. Zegar nie nadaje się do domu. Jest wielki i chodzi głośno jak "traktor". Gdybym się uparł na powieszenie w domu to pewnie zostałbym, razem z zegarem, eksmitowany do szopy ogrodowej. W tej chwili zegar wisi u mnie  w firmie, w serwisie i nawet dosyć dokładnie chodzi. (Proszę specjalistę od przecinków, weźże i wstaw je tam gdzie trzeba. Partykułę "że" użyłem bo jestem z Krakowa, ale mam nadzieję, że mnie to nie dyskwalifikuje :wacko:). Kropka przed czy po nawiasie, bo już nie ogarniam.

Share this post


Link to post
Share on other sites

A to przy okazji ,jak już będzie normalniej ,może się uda oglądnąć kompletną instalację :)
