mkl1

Mój pierwszy roczniak

Recommended Posts

Takie zjawisko w czasie przestawia wskazówek to norma.

Ważne jest by nie występowało w czasie normalnej pracy. Jeśli tak się dzieje to znaczy że widełki są za nisko i zegar spieszy

Spróbuj podnieść widełki minimalnie do góry

Share this post


Link to post
Share on other sites

No to Mr. HERR wraca na stół "operacyjny"

Jeżeli mi się uda to spróbuję sztuczki, jak z moim pierwszym Jughansem :)

Czyli marker, zaznaczę kropkę na kole wychwytu i kamerka ..

Po kilku "okrążeniach będzie widać co się dzieje..

 bo inaczej to szybciej bym usnął patrząc na powolny ruch wahadła i koła .....:)

Share this post


Link to post
Share on other sites

No co tu taka cisza :D, kto wygral ten pojedynek Isaac czy Szanowny Kolega :D a moze liderem jest Zegar :ph34r:

Share this post


Link to post
Share on other sites

Wyczaiłeś, że napiszę. :)

 bo włąśnie powracam z pola bitwy.

Narazie Her HERR jest górą.

 Podniosłem kotwicę i.. z początku OK,ale, zawsze ALE.. po ustabilizowaniu się wahadła ( obrót o jakieś 180 do 200 stopni (tylko) kotwica potrafi się zawiesić na jednym z trzech ( bo są takie trzy miejsca) ząbku i KONIEC..

muszę rozebrać go jeszcze raz i teraz pod szkiełkiem pooglądać ząbki, czy np  nie są zwichrowane.

 Kotwica na nich zawiesza się jakby ostrze trafiało na ostrze.

Może to być tzw . drut, bo ktoś coś  robił ( np. szlifował) z paletami..

 bez rozebrania mechanizmu powtórnie nie ruszę do przodu.

 Mimośród był przestawiany o dosłownie minuty kątowe..(stopnie) i albo przelatuje koło pod kotwicą, albo skacze raz po jednym zębie, a czasmia po dwa.

 lub się na zębie zatrzymuje.

 Acha, efekt jest przy ruchu w lewo ( lewa paleta jes zatrzymywana. ( patrząc od Du@y mechanizmu :)

Edited by mkl1

Share this post


Link to post
Share on other sites

Czemu podnosiłeś kotwicę?? Trzeba było same widełki na włosie przesunąć do góry

Share this post


Link to post
Share on other sites

Nie ma tego co by na dobre nie wyszło...

 za to zaobserwowałem jak pracuje.. czyli co się dziej przy zmianie układu..

 Wiesz. dla bezpieczeństwa przed zabawą zanaczyłem położenie... :) mimośrodu..

Pobawię się z widełkami, ale pierw je zdemontuję, bo zauważyłem również, że śa "niesymetryczne"

Nie wim czy poprzednik się nimi bawił i dlatego też włoś był w tym miejscu pogięty?

 czy stało się to w transporcie..


Twój roczniak może spieszyć też z innego powodu. Może być tak że widełki na włosie są za nisko i czasem przerzuca po kilka ząbków.

Czytałem Twoje wskazania, a w głowie miałem podnisienie kotwicy :(

 nie wiem dlaczego????

 Zacmiło mnie...

Share this post


Link to post
Share on other sites

Bywa i tak;-) Ale dobrze że zaznaczyłeś pozycję mimośrodu. W ten sposób reguluje się jedynie odpady

Share this post


Link to post
Share on other sites

Nie ma tego co by na dobre nie wyszło...

 za to zaobserwowałem jak pracuje.. czyli co się dziej przy zmianie układu..

 Wiesz. dla bezpieczeństwa przed zabawą zanaczyłem położenie... :) mimośrodu..

Pobawię się z widełkami, ale pierw je zdemontuję, bo zauważyłem również, że śa "niesymetryczne"

Nie wim czy poprzednik się nimi bawił i dlatego też włoś był w tym miejscu pogięty?

 czy stało się to w transporcie..

Czytałem Twoje wskazania, a w głowie miałem podnisienie kotwicy :(

 nie wiem dlaczego????

 Zacmiło mnie...

A możesz wstawić zdj. kotwicy.... tak pomyślałem , bo wspominasz ,, ktoś tam grzebał ,, to może palety pozamieniał ..... ale to luźna myśl i proszę się moimi sugestiami nie kierować .

Share this post


Link to post
Share on other sites

Na razie podniosłem widełki.

przyglądam się jak chodzi..

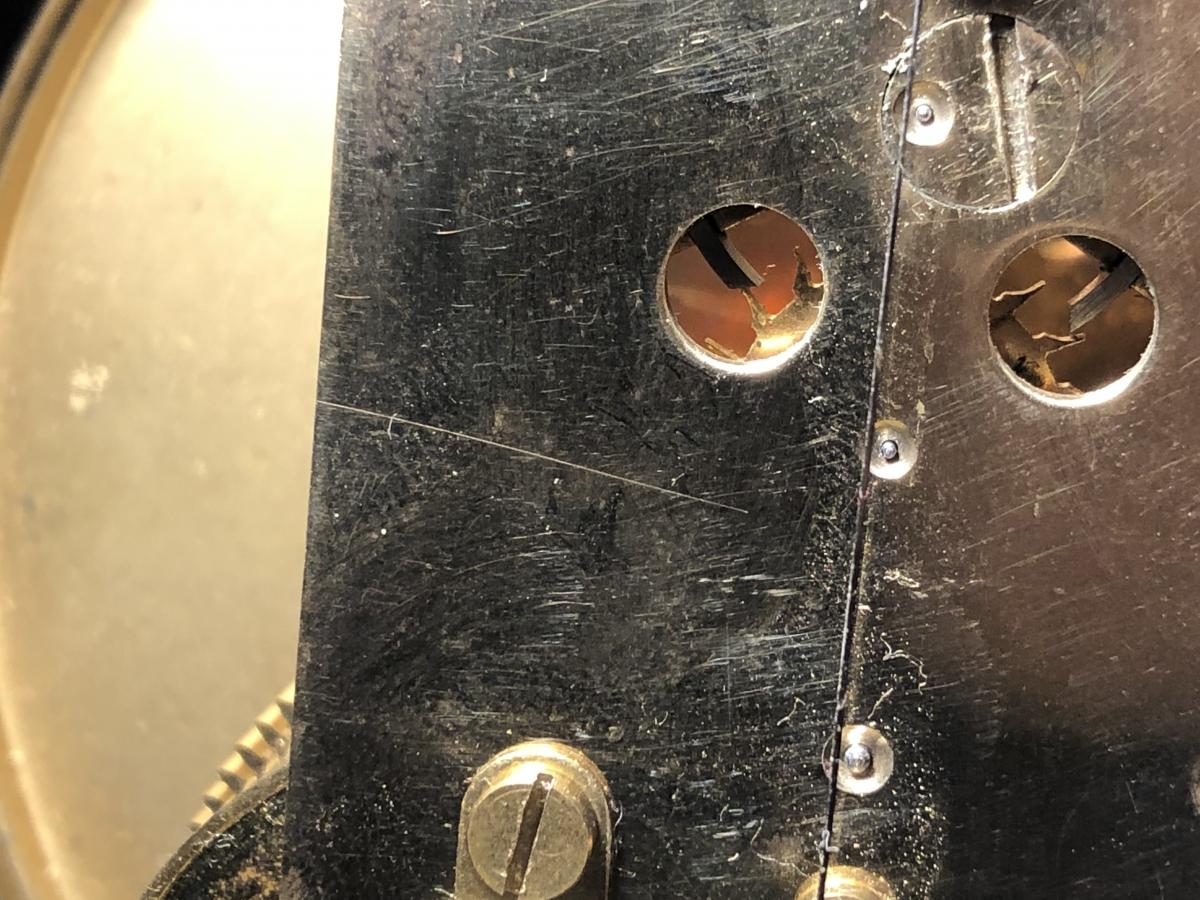

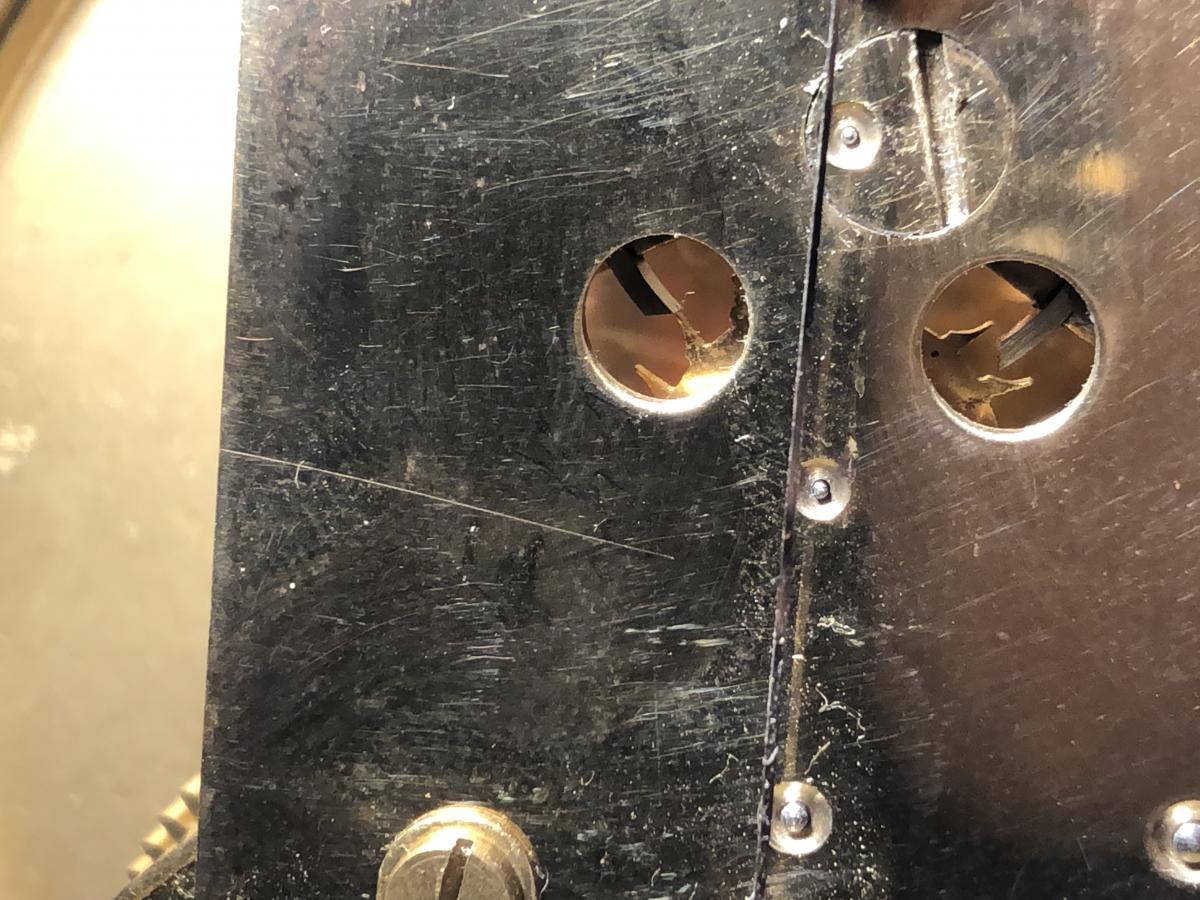

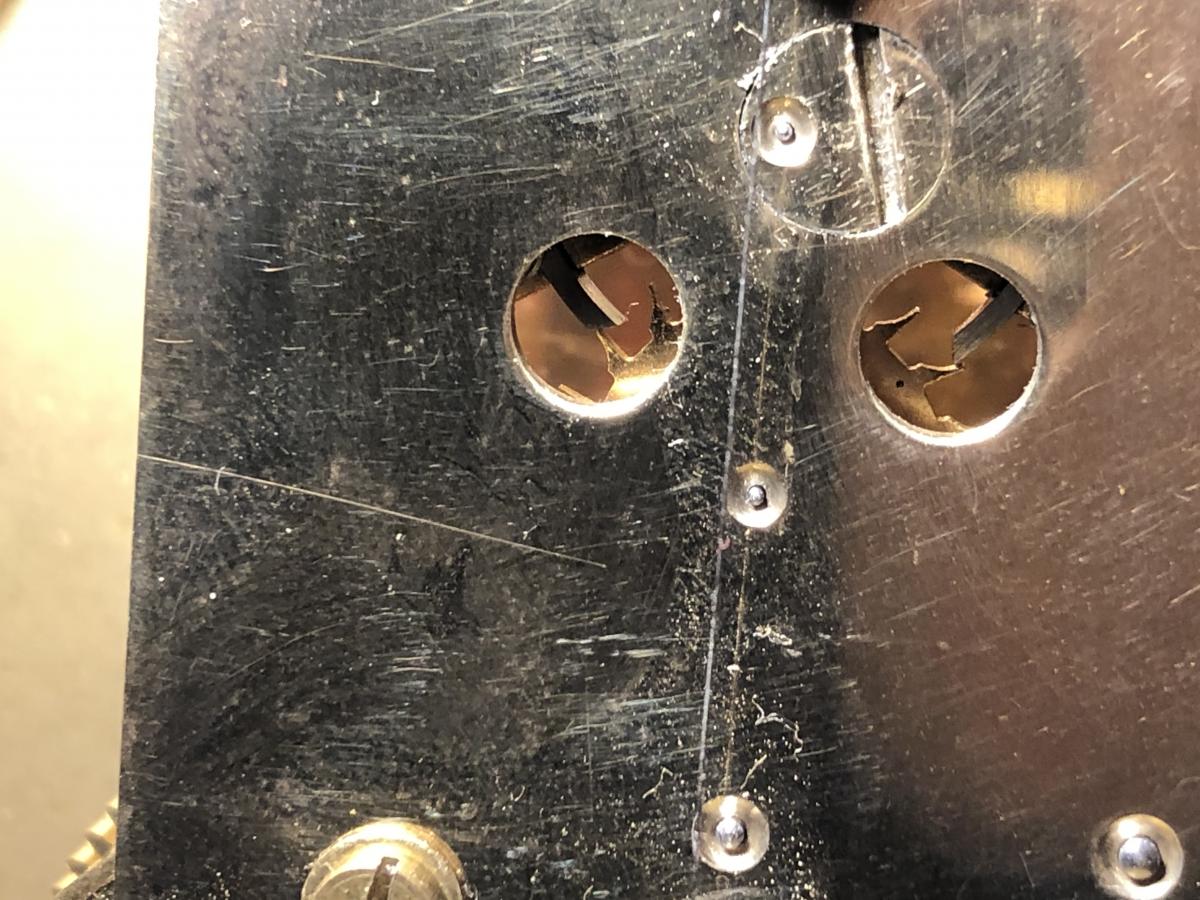

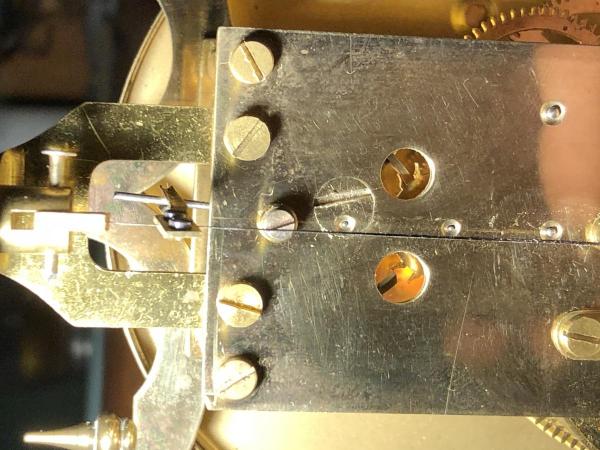

 Gdy będę rozbierał ..zrobię fotkę, a teraz postaram sie zrobić fotkę całości przez okienka :)


post-110630-0-67981500-1583443201_thumb.jpgpost-110630-0-92945500-1583443219_thumb.jpgpost-110630-0-97087200-1583443238_thumb.jpgpost-110630-0-15236600-1583443254_thumb.jpgpost-110630-0-53180800-1583443267_thumb.jpgpost-110630-0-41477000-1583443281_thumb.jpg

Share this post


Link to post
Share on other sites

Czesto widelec jest na zlej wysokosci lub gorny blok w zlym polozeniu i to powoduje takie problemy.

Jesli zaczniemy grzebac przy minosrodzie i paletach to moze byc coraz trudniej.

Nie wiem czy mam takie szczescie ale przy dosc sporej ilosci roczniakow z ktorymi mialem stycznosc moze przy 3 lub 4 ktos cos robil przy kotwicy .

Share this post


Link to post
Share on other sites

Z paletami NIC nie robiłem.

 Mimośród wrócił na swoje miejsce.

 teraz popatrzcie czy to wygląd bardzo żle?



Zdjęcia robiłem sekwencyjnei

 dwa na "tyknięcie"= przeskok ząbka koła

 Ustawienia góry też nie zmieniałem = wygląda , że zawieszk jest prostopadle do płyty i koła wychwytowego.

(przyłożyłem kątowniczek i wydaje się OK.)



Pytanie dodatkowe:

 luz pomiędzy widełkami i ramieniem kotwicy- Jaki:

-

tylko "suwliwy",

- większy ? np. na wsunięcie złożonej kartki papieru?

- duży np. na kartonik wizytówki

 ( to tak obrazowo :) )

 Możecie podac w  setkach milimetra.. szczelinomierz jest na moim wyposażeniu jako obowiązkowy( np.w pracach rusznikarskich)





BTW

 co byście wybrali:

 KENZLE, KERN, czy KUNDO

 ????

Edited by mkl1

Share this post


Link to post
Share on other sites

Powiem jak na spowiedzi nigdy nie zwracalem uwagi na luz widelca,no cyba ze widelec nie mial wogole luzu.

Ja stawiam na Kienzle-jest najstarsze z tej 3

Share this post


Link to post
Share on other sites

Zalicytuję KENZLE... zobaczymy ?

Już po zawodach :(

 został Kundo i Kern



 Wydawało/wydaje mi się, że luz mogłby mieć znaczenie przy "odbieraniu" stopnia skręcenia włosa, ale to moje mechaniczne zboczenie... szukanie dziury w całym...

Edited by mkl1

Share this post


Link to post
Share on other sites

Ja jestem tylko amatorem i caly czas sie ucze.Na diagnostyke zdjeciowa jestem za slaby.

Pokaz jakies zdjecie tego Kienzle jesli to mozliwe.

Share this post


Link to post
Share on other sites

Na pierwszym zdjęciu chyba widzę odgięte dwa zęby koła wychwytowego. Tak po samych zdjęciach trochę trudno jest postawić diagnozę. Film by się przydał. Luz na widełkach powinien być w okolicy 0.10-0.15mm.



Z nowych roczniaków to stawiam na Kundo

Share this post


Link to post
Share on other sites

Na razie podniosłem widełki.

przyglądam się jak chodzi..

 Gdy będę rozbierał ..zrobię fotkę, a teraz postaram sie zrobić fotkę całości przez okienka :)


Wydaje  mie  sie  patrzac  na zdjecia  ze  lewa paleta  jest  za  mocno wysunieta..


Edited by janekp

Znane są tysiące sposobów zabijania czasu,ale nikt nie wie, jak go wskrzesić.


Share this post


Link to post
Share on other sites

Na pierwszym zdjęciu chyba widzę odgięte dwa zęby koła wychwytowego. Tak po samych zdjęciach trochę trudno jest postawić diagnozę. Film by się przydał. Luz na widełkach powinien być w okolicy 0.10-0.15mm.



Z nowych roczniaków to stawiam na Kundo

Mnie tez się tak wydawało, ale jednak pójdzie na stół operacyjny.

 To jest mechanizm z rodziny "precyzyjnych" więc nie bedzie "strzelał focha"- ma chodzic dobrze i basta :)



Które Kundo?

 "kwieciste", czy to z biała tarczą ?

Share this post


Link to post
Share on other sites

Ogólnie Kundo jako młody roczniak to dosyć dobry zegar ewentualnie jeszcze Schatz 49

Share this post


Link to post
Share on other sites

No to rozebrałem Niemca jeszcze raz.

 CORONA virusa  nie stwierdzono :)

 ALE..

po oglądzinach dopatrzono się:

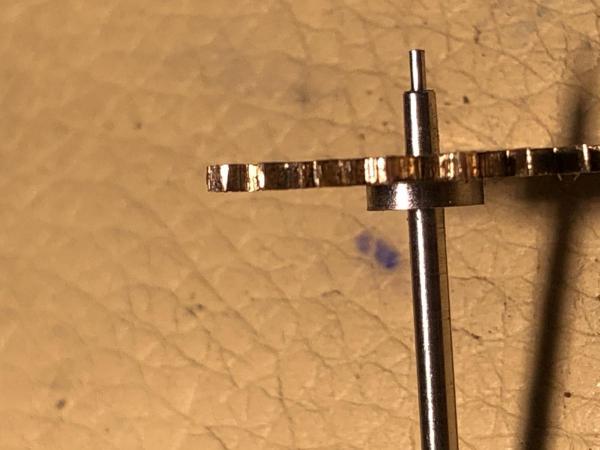

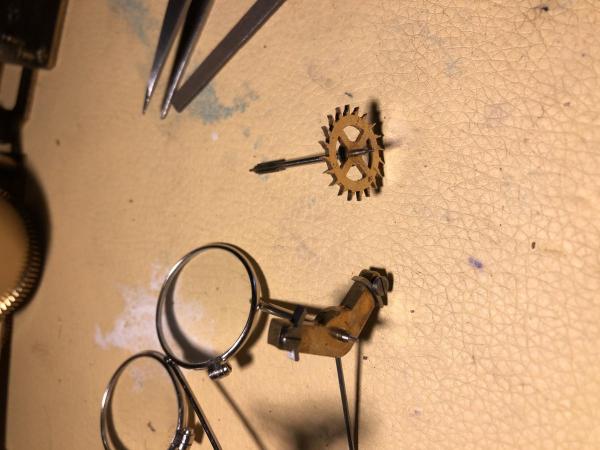

 koło wychwytowe, jakby wyszło ze sztancy, i po zgubnym frezowaniua. Na powierzchni pocznej tzw. "drut", który także był po drugiej stronie, lecz na zębach ( po przeciągnięciu maszynowym w jedną stronę)

Niektóre krawędzie były lekko zwichrowane, a dwa zęby ( Dzięki :) LONGCASE) krzywe-= odcylone od pionu.

 Zrobiłem sobie na szybko przymiat i sprawdziłem wszystkie ząbki, czy mają zachowany kąt prosty we "wrębie zęba"

 Teraz OK.

 poprostowane, drut usunięty i nawet na jednym ząbku było coś "fabrycznie" wprasowane (wiór)

-usunięty.

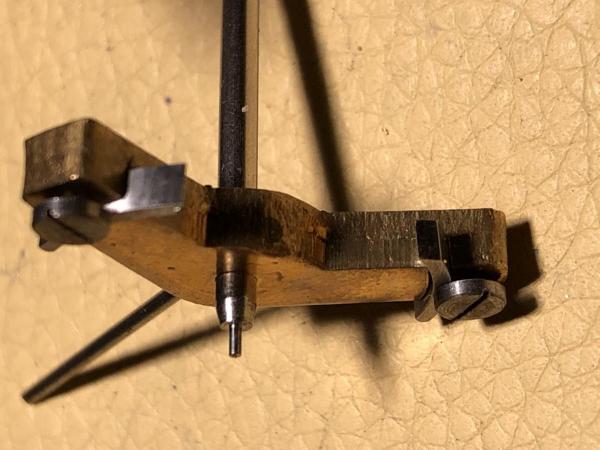

Palety "mennicze" bez śladu uszkodzeń.

 zresztą widać:

post-110630-0-40850900-1583674433_thumb.jpgpost-110630-0-37727300-1583674467_thumb.jpgpost-110630-0-49533900-1583674482_thumb.jpgpost-110630-0-17461300-1583674529_thumb.jpgpost-110630-0-67224900-1583674547_thumb.jpg



Share this post


Link to post
Share on other sites

wk@#łem się

 Kotwica wyregulowana jak na schemacie z postu JanekPpost-110630-0-70932900-1583766209_thumb.jpg

- zegar ładnie chodzi .... jakieś 2 godziny, potem wachadło się samoistnie wytłumia i STOP.

 przypomniałem sobie, że kiedyś w czasach starożytnych miałem Wytrzymałość Materiałów, a tam było co nieco o sprężystości .

 postanowiłem sobie coś przypomniec.

 policzyłem dla "pręta płąskiego" ( włos ma taki przekrój.)

0,08x0,42

i

0,06x0,38 (stary, który przybył z zegarem)



z prawa KOOKE'a

i  innych tabelek:

wskaźnik wytrzymałości na skręcania w zależności od stosunku szerokości i grubości elementu płąskiego ( dla stali)

wylazło, że może ( bo mi się już nie chciało liczyć bezwłoadności wahadła) lpierwszy ma współczynnik 1,5 a drugi 1,9



 Teraz założę "stary" włos i zobaczymy...

Edited by mkl1

Share this post


Link to post
Share on other sites

Czyli ... już blisko :)

No , ale doświadczenie nabyte przy tym pierwszym , to rzecz bezcenna ;) ... przyda się przy następnym

Share this post


Link to post
Share on other sites

Tak samo daleko



 no może chodzi ze 2 godziny dłużej..

 Zamówiłem jeszcze włos grubszy..

Bardziej sprężysty( sztywniejszy na skręcanie)

 Jeżeli wahadło dalej będzie się wytłumiac, to nie pozostaje mi nic innego, aj szukać przyczyny głębieej.. niż tylko zależnośc grubości włosa do ruchu wahadła i ustawianie kotwicy...



Narazie odstawiony.

 wróciłem do RESCHA

 i jednej up@#wej kieszonki..

 Zrobię ją by dobrze chodziła  i sprzedam, bo mnie w#@wia
