Roczniaki, 400 days anniversary clocks, Jahresuhr

[dziadek 1794]

Witam, mógłbym Ci odpowiedzieć dość precyzyjnie, ale muszę wiedzieć jak wyglądają wsporniki zawieszek w Twoich zegarach. Becker np. w 1930 roku montował dwa rodzaje wsporników i zawieszek, a Haller jeszcze więcej.

Jeżeli możesz, to dołącz zdjęcia tylnich płyt, a Hallera również z przodu.

Pozdrawiam

[kobas 262]

Witam. Zamieszczam zdjęcia z tylnej płyty Hallera i zdjęcie z ekranu komputerowego Gustawa Beckera (zegar jest w drodze do mnie - jeszcze go nie mam). Jednak na wstępie utknąłem. Nie wiem jak zdjąć małą wskazówkę z Hallera. Zaczep wskazówki się kręci i "nie chce zejść". Ratunku - jak zdjąć tą wskazówkę - pokazałem zdjęcie. Jest tam miniaturowa nakrętka ale ona nie chce się wykręcać.

[fibo 441]

No to jeszcze śruba kontrująca + podkładka do dorobienia w tym GB...

[dziadek 1794]

Witam, jeżeli zawieszki są zaklepane, to najprawdopodobniej są to podróbki. Kompletne zawieszenie wahadła i rozstaw poszczególnych elementów tego zawieszenia, wygląda tak jak na zdjęciu poniżej. Włos do Twojego Hallera ma grubość 0,0030'' (0.076mm) firmy Horolovar.





Natomiast do Beckera górna zawieszka wygląda tak jak na zdjęciu poniżej. Można ją kupić za 25$ włącznie z transportem. Włos do Beckera najczęściej pasuje o grubości 0,004'' (0,102mm) firmy Horolovar. Dolna zawieszka może być taka sama jak do Hallera z zatyczką.







W zegarze Beckera, brakuje śrubki dociskającej regulację kąta nachylenia włosa na górnym wsporniku. Natomiast w zegarze Hallera, brakuje śrubki mocującej wspornik z tylnią płytą.

Pozdrawiam





PS

Co się tyczy wskazówki godzinowej, to nie bardzo wiem o jakiej miniaturowej nakrętce piszesz. Normalnie jest tak, że wskazówka godzinowa jest osadzona na tulejce i ściąga się całość ciągnąc równolegle do osi. Najlepiej ściągaczem do wskazówek. Jeżeli będziesz ściągał tulejkę ze wskazówką używając innych narzędzi, to trzeba to robić z wyczuciem, żeby nie uszkodzić koła godzinowego w przekładni wskazań, albo samej wskazówki, lub tarczy.

Edytowane 10 Marca 2013 przez dziadek

[kobas 262]

Dziękuję za informację i rady. Wskazówka godzinowa była ciasno osadzona ale już ją zdjąłem. Mała nakrętka okazała się podkładką pod wskazówkę minutową pozdrawiam

[kobas 262]

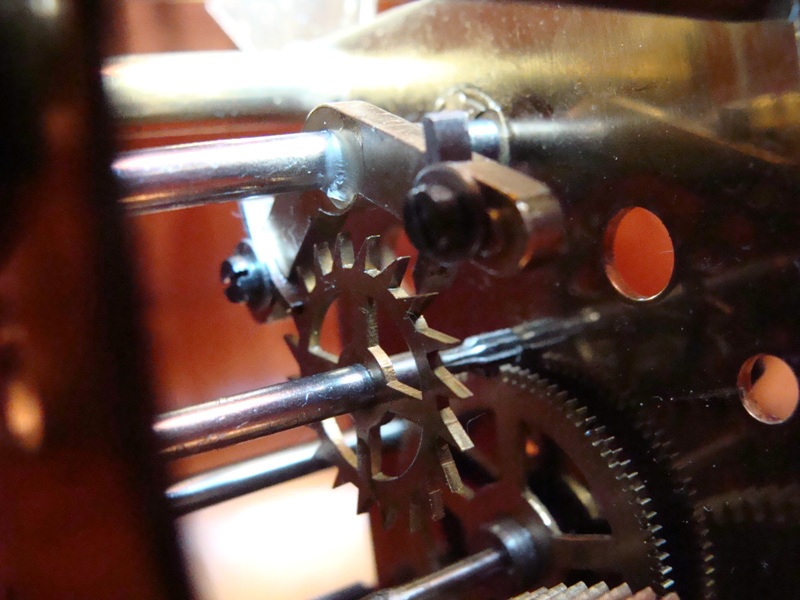

Witam. Na początku mojej kariery w zakresie badań roczniaków częściowo rozebrałem Hallera. Podczas wnikliwej obserwacji zasad działania mechanizmu dostrzegłem niepokojące zjawisko. Wprawiłem w ruch mechanizm wychwytu, a konkretnie kotwicę (przy lekko nakręconej sprężynie) i stwierdziłem, że koło wychwytu się nie obraca. Zdziwiło mnie to ogromnie. Sprzedawca tego zagara twierdził, że zegar chodził dobrze tylko dzieci zerwały sprężynę. Jednak koło wychwytu się nie obraca . Chciałbym nieśmiało zapytać, czy popełniam jakiś błąd w dotychczasowych badaniach. Być może mamy do czynienia ze źle ustawionymi paletami ? Jeżeli tak jest to chyba trzeba podjąć próbę regulacji kąta nachylenia palet ? Czy są jakieś zasady ustawiania palet, czy też tą czynność wykonuje się empirycznie posiłkując się doswiadczeniem i wyczuciem - metodą prób i błędów ? Zwróciłem jeszcze uwagę, że zegar "swoje już przeszedł" - Jedna z panewek (od osi wychwytu) została wyremontowana przez wstawienie plomby. Pozdrawiam

[dziadek 1794]

Kolego Kobas, wchodzisz na dość głębokie wody, regulacja palet w wychwycie wymaga dość dobrej znajomości zasady działania i współdziałania wychwytu i koła wychwytowego.

Poza tym, z praktycznego punktu widzenia jest kilka kruczków o których dobrze jest wiedzieć rozbierając i regulując wychwyt. Póki co, nie wyjmuj palet z kotwicy.

Podam Ci nr telefonu na PW i zadzwoń wieczorem po 21, to spróbuję Ci objaśnić bardziej szczegółowo co powinieneś zrobić.

Ta ''plomba'' o której piszesz, to jest łożysko mimośrodowe i takie było zamontowane w fabryce. To łożysko służy między innymi, do właściwego ustawienia kotwicy względem koła wychwytowego.

Pozdrawiam







Edytowane 12 Marca 2013 przez dziadek

[kobas 262]

Wczoraj dotarł do mnie bidny Gucio - brudny, niekompletny i zaniedbany. Rozpocząłem przygotowania do czyszczenia. Może ktoś wie jak pozyskać śrubkę dociskującą regulację kąta nachylenia włosa na górnym wsporniku ? Będę zdawał relację z postępu (a może z braku postępu ) prac. Pozdrawiam

[janekp 503]

No to cos sie dzieje w temacie w koncu;Przybywa kolegow kolekcjonujacych roczniaki;konkurencja rosnie.

Co mozecie mi powiedziec o tym roczniaku?

[tarant 4606]

Jakaś amerykańska podróbka Beckera

[janekp 503]

Czyli wtopa czy moze byc?

[dziadek 1794]

Janekp, Tarant ma rację, ten roczniak jest świeżutko zrobiony przez amerykańskich kowbojów.

Noo dobrze, nie denerwuj się. Jest oryginał w całości.

Hamish w opisie napisał że wahadło też jest numerowane.

Jest w bardzo dobrym stanie, no i tanio go kupiłeś.

Brakuje dolnej zawieszki i sztyftu przy jednym słupku od podkładu tarczy.

Noo i sygnaturę masz nabitą przestrzennie.

Pozdrawiam

[janekp 503]

Czyli co jednak BHA plyta nr 1032 a wg Kolegi Terwilligera.Ta wahadlo sygnowane (zgodnie z opisem ) ale inny numer niz na plycie i jakos tak mi ten napis smierdzi.No, a z ta sygnatura to juz przegiecie ,to cos takiego jak nieraz sa znaczki ze zle zrobionym wzorem albo z bledem.

Dziadek a mowiles ze nie masz czasu patrzec na aukcje?

Edytowane 13 Marca 2013 przez janekp

[Mariusz 109]

To jeszcze podstawę pokaż



Możesz też sprawdzić, czy podpórki osłony włosa maja ślad po dwu szczękowym zacisku ( takie ślady wzdłuż osi obrotu na zewnętrznej płaszczyźnie )

Oczywiście jeżeli nie były polerowane.

[Ulan 4]

Czyli co jednak BHA plyta nr 1032 a wg Kolegi Terwilligera.Ta wahadlo sygnowane (zgodnie z opisem ) ale inny numer niz na plycie i jakos tak mi ten napis smierdzi.No, a z ta sygnatura to juz przegiecie ,to cos takiego jak nieraz sa znaczki ze zle zrobionym wzorem albo z bledem.

Dziadek a mowiles ze nie masz czasu patrzec na aukcje?

Juz chcialem pytac o numer.

Na mechanizmie jest prawdopodobnie 2 0xx xxx?

Szla cala dostawa do stanow i pomylili wahadla?

[janekp 503]

Qurfa co ja mam za szczescie trafiac na spartaczone numery albo niedobite 1 z przodu albo sygnatury medalowe nie z tej strony co wszyscy sobie zalozyli.

Odczytaj tutaj numer ,przeciez to jakis koszmar:



Edytowane 13 Marca 2013 przez janekp

[Ulan 4]

Przeciez to nie pech tylko szczescie!!!!Rarytas!

Na 2 088 6?? nabity numer z wahadla?

[janekp 503]

Dokladnie tak to jest powtorne nabicie numerow zgodnych z numerem wahadla i jeszcze sygnatura!!!

Chyba 2 088 678 ?

[Arek_Win 77]

Dokladnie tak to jest powtorne nabicie numerow zgodnych z numerem wahadla i jeszcze sygnatura!!!

Chyba 2 088 678 ?



No w USA tez są łobuzy, którzy poprawiają zegary . Ja odczytałem taki numer 20886(1)8. Sygnaturę nabijał chyba jakiś pijany robotnik. Nic dziwnego, bo mieli prohibicję .

[dziadek 1794]

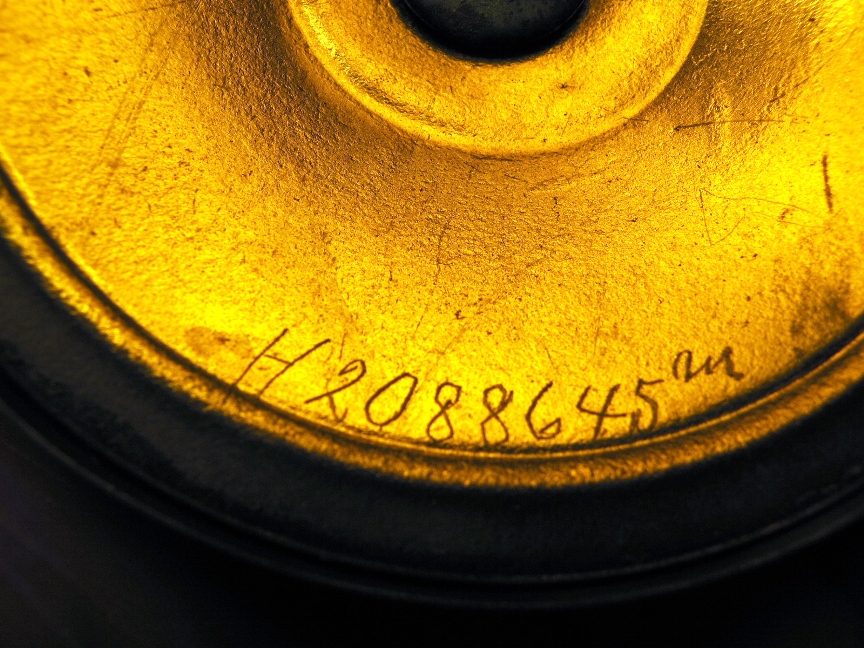

A taki numer może być?





Pozdrawiam

[Ulan 4]

A taki numer może być?





Pozdrawiam



Blisko!!?

[janekp 503]

Dziadka wahadlo jest blisko ,powinno byc 2 088 618 raptem 27 numerow roznicy ,moze gdybym mogl to pokazac na zywo ale to daleko , no zobaczymy jak wyjdzie w zyciu.

Takie numery to mnie zniechecaja do dalszego zbierania.

[kobas 262]

Dziadek napisał: "Ta ''plomba'' o której piszesz, to jest łożysko mimośrodowe i takie było zamontowane w fabryce. To łożysko służy między innymi, do właściwego ustawienia kotwicy względem koła wychwytowego." Podczas moich kolejnych czynności naprawczo - badawczych rozpocząłem regulację łożyska i po kilku próbach (lekkich obrotacch - tyciu tyciu w lewo i prawo) zlokalizowałem położenie łożyska, przy którym koło wychwytowe zaczęło się obracać. Zapisuję to jako kolejny sukces w mojej działalności poznawczej.

Pozdrawiam





[amroziuk 97]

Sukces działalności poznawczej byłby wtedy gdybyś wiedział dlaczego zegar nie chodził i dlaczego zaczął chodzić. A tak to niczego się nie nauczyłeś bo wybrałeś najgorszą metodę z możliwych. Kręcić pokręcić może się trafi.

Jeżeli chcesz się zająć zegarami to poszukaj podręcznika poczytaj i spróbuj zrozumieć zegar

[kobas 262]

I tu się kolega myli. Czytam właśnie "Wychwyt Grahama" Leon Groszek Poznań 1947 (udostępnione przez kolegę z forum) Doszedłem do samodzielnego obliczania odległości między dwoma ząbkami przy kółku wycwytowym (str. 19) Pozdrawiam.
