Klubowicze majsterkują

[Gość Ritter]

No wreszcie coś konkretnego. Ręcznie zrobiony rysunek - plan gry. Naturalna umiejętność prostego opisu na papierze tego co się zamierza realnie uczynić w dzisiejszych czasach jest wręcz unikalną. Nie zatrać jej.

Wielki szacunek za ten rysunek. Wprawdzie sposób wymiarowania pozostawia wiele do życzenia i jak na forum jest jakiś inżynier mechanik, a zapewne jest, to właśnie wyrywa sobie ostatnie kłaki z czerepu . Tym nie mniej dla mnie jest wręcz porywająca Twa szalona zapalczywość, wręcz zajadłość w tworzeniu wartości dodanej prawie z niczego.



Te czarne pudełka to głośniki? Wybrałeś już kolory przewodów dla poszczególnych rodzajów sygnałów? Zrób to tak by ktoś chciał zamienić Mercedesa SL nówkę na ten wzmacniacz .

Edytowane 25 Lipca 2019 przez Ritter

[egzo18 609]

Czarne pudełka to kubełki na trafa



Popełniłem zasilacz do siatek.. Zasilacz.. złe słowo.. źródło napięć ujemnych



Nie pytaj o osie potencjometrów. Takie mieli w sklepie. To i tak będzie schowane.



Wysłane z mojego SM-A520F przy użyciu Tapatalka

Edytowane 25 Lipca 2019 przez egzo18

[Jędrula.wawa 1628]

Czarne pudełka to kubełki na trafa

Nie będzie problemu z chłodzeniem ?

[egzo18 609]

Nie. Trafa mają zapasy mocy. Nic im się nie stanie byle by głośnikowych bez obciążenia nie włączyć ( chociaż jest wstępnie to zabezpieczone rezystorem )

[Gość Ritter]

Bardziej martwiłbym się odległością w sumie dosyć silnego pola magnetycznego od trafo, choć to toroidy czyli mają małe pole rozproszenia. Modulowane w polu magnetycznym elektrony, ten słodki przydźwięk 50Hz . Podobno w ten sposób wpadli na pomysł skonstruowania magnetronu .

Ale jak czarne pudełka są z blachy to nie ma problemu.

[egzo18 609]

Blacha.

O brumie mowa.. wzmacnacz wstępny i odwracacz fazy będą grzane napięciem stałym.

Lampki 6n8s. Końcówka- gu50 w pp już tradycyjnie. Tak przewiduję opis projektu.

Edytowane 25 Lipca 2019 przez egzo18

[Gość Ritter]

Lamp z żarzeniem zmiennoprądowym nie należy zasilać stałym. Wynika to z konstrukcji żarników. Skraca to żywotność lamp. Brum jest efektem braku umiejętności projektowania i w ogóle pojęcia o tym co chce się i jak zrobić? Często pomimo takiego cudowania jak zasilanie żarzenia prądem stałym i tak pozostaje.



Zmienne pole magnetyczne od zasilania wnika do lamp i oddziałuje zarówno na napięcie siatki jak i strumień elektronów, jeżeli jego emiter jest blisko. W dawnych czasach radiowych odbiorników lampowych trafo zasilające umieszczano w ekranie czyli na rdzeń dostawał dwa dekle okrywające uzwojenia zamykając w ten sposób  magnetyczne pole rozproszenia. Na dodatek stał jak sierotka na samym końcu, na skraju chassis. Często po drugiej stronie jej często stalowej płyty.

Jak by nie było znaczenia to montowano by go na środku co poprawiałoby mechanicznie wyważenie odbiornika a ważyły one trochę.

Edytowane 25 Lipca 2019 przez Ritter

[egzo18 609]

Ta konstrukcja ma w projekcie grzanie na DC w stopniu sterowania... Raczej tak zostanie. Świadom jestem że może to skracać żywotność grzałki. Pytanie tylko czy w zauważalny sposób?

Konstruktor z ep, skąd ten projekt pochodzi, mówi że intensywnie gra 2 lata i nic się nie dzieje złego.

Tam też gu50 lata na przekroczonym napiecu siatki 2 też piszę że przez ten czas nie ma to wpływu.



Zaraz nam powiedzą, by kończyć bo mało jasne tematy poruszamy

Edytowane 25 Lipca 2019 przez egzo18

[albiNOS 01 1082]

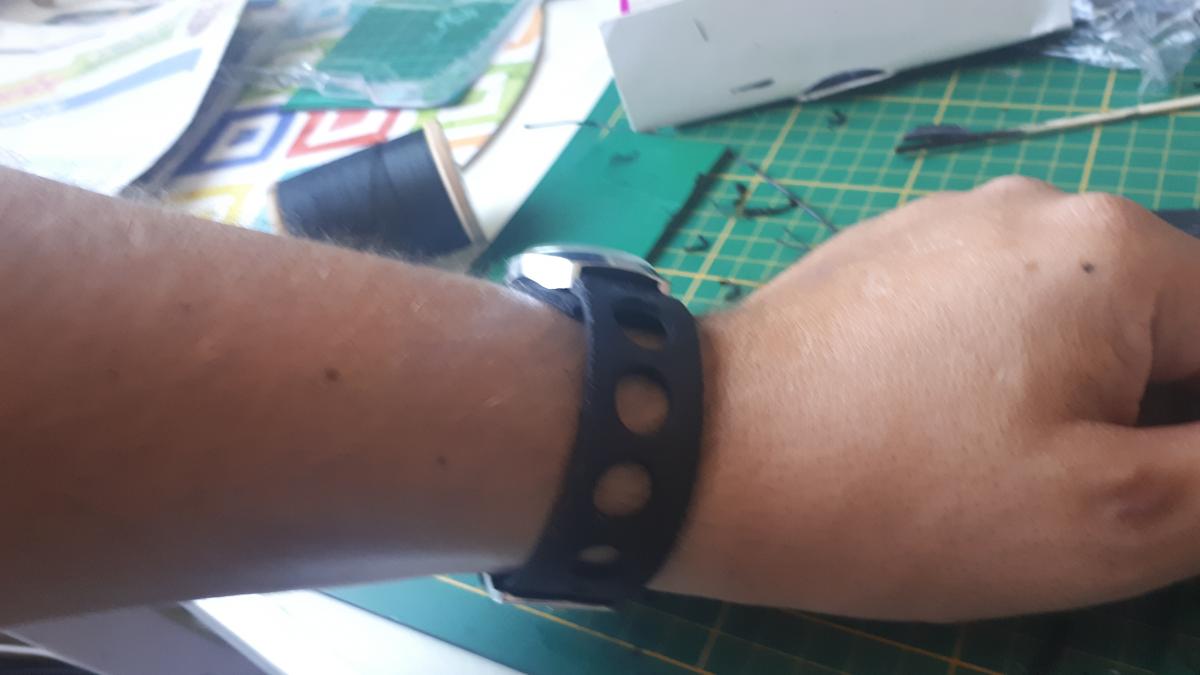

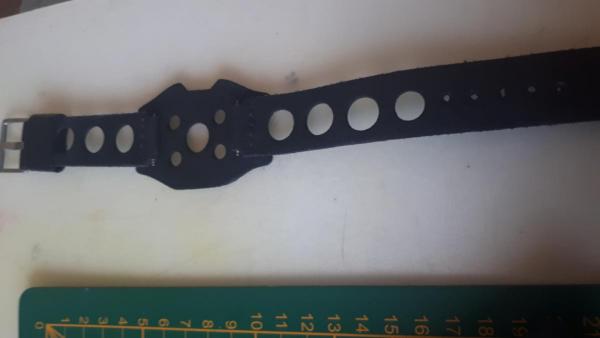

Odpuszczam sobie wątek paski albiNOS-a, bo taki ze mnie strap mejker jak z Palikota katolik, ale zrobiłem sobie paseczek typu rally na mojego poliotowego tolłocza... eee... smotret na rabotu. W robocie sprawdza się idealnie. Lekki jekki jak piórko i nie szkoda przyp...ić. nie spadnie też bo podkładka jest.

Edytowane 26 Lipca 2019 przez albiNOS 01

[egzo18 609]

Zasilacz " anodowy "



Wysłane z mojego SM-A520F przy użyciu Tapatalka

[albiNOS 01 1082]

Kurde, fajny przyspieszaczspowalniacza bulbulatora :-)

[Lemax 87]

Zasilacz " anodowy "

Ten opornik 10 omów będzie się zapewne grzał - a jest średnio umieszczony. Za blisko elektrolitów i chyba za nisko nad laminatem. Będzie brązowo potem czarno

Edytowane 26 Lipca 2019 przez _Kwiatek_

[egzo18 609]

Nie będzie. Jest na wyrost. Jest też w powietrzu, ale to dlatego, że sobie nie trafiłem z otworami

Edytowane 26 Lipca 2019 przez egzo18

[albiNOS 01 1082]

Egzuś, pytanie mam, to mój przyrząd do dojazdów do pracy (kartkę z numerem koledzy zaczepili dla jaj). Czy da się (choć pewnie tak) i jaki można by dać mu z przodu amortyzator. Gdzie dostać by nie wydać wiadra złotych monet ale też by nie był z gównolitu. Stary jestem i już mnie nadgarstki bolą, puszczam kierownicę przy wjeździe na krawężnik, ale to się może kiedyś glebą czarnoziemem skończyć.

Edit, taki by blotnik podszedł.

Ponoć ma być system ahead, 1,1/8 cala koło 28 cali z powotami, otwory na błotnik.

Edytowane 26 Lipca 2019 przez albiNOS 01

[egzo18 609]

Uuu.

On nie miał fabrycznie amortyzatora?

Jeśli sztywny od nowości, to montaż uginacza poskutkuje podniesieniem ramy, co narazi ją na złamanie na główce..

Pomijając, że cena amorka, który by działał przekroczy wartość roweru.

Także ciężka sprawa.



Czy z amorem, czy bez, to wjeżdżać na krawężnik podbijać należy koło do góry.

Edytowane 26 Lipca 2019 przez egzo18

[albiNOS 01 1082]

Olać wartość, były ponoć wersje z uginaczem.

A jak bedzie amortyzacja to mmiej udaru na główkę ramy powinien tez dostawac. Rama aluminiowa ale jak widac dali rade pomalowac a amelinium nie pomalijesz hiehie

Edytowane 26 Lipca 2019 przez albiNOS 01

[egzo18 609]

Dasz 600 zł za amor? Bo to minimum.

Dając amor podniesie się główka ramy, co jest dla niej szkodliwe.

Edytowane 26 Lipca 2019 przez egzo18

[albiNOS 01 1082]

300 moze by przeszło. Z bUlem przez ,,U" :-) Chyba czas zmienić rower.

Raz w lombardzie widziałem fajny, za ponad 5 koła, że nowy niby ponad dychę kosztował, no ladnie wyglądał, jak nowy, ale jak wziąłem go do ręki to mało sie nie wywróciłem do tyłu bo nie spodziewałem się, ze jest taki lekki. Ale jakbym mail dać 10 kola za rower to kupiłbym honde vtr 1000 albo cbr 1100xx

Edytowane 26 Lipca 2019 przez albiNOS 01

[egzo18 609]

Ja mam 2 rowery warte w sumie 12k

[egzo18 609]

Zacząłem obodowe



Wysłane z mojego SM-A520F przy użyciu Tapatalka

[albiNOS 01 1082]

Starannie wykonane, jak z fabryki.

[egzo18 609]

Ja bym sobie za to dał maks dostateczny+

Obróbka obudowy, to był zawsze mój słabszy punkt



Pudełko ocziwscie jest gotowe. Moja robota tu to wymierzenie i wykonanie otworów, mocowanie podstawek, traf i kubełków.

Z tyłu jescze gniazda czincz i głośnikowe.

Front panel jutro.

Edytowane 30 Lipca 2019 przez egzo18

[egzo18 609]

Front panel i tył



Wysłane z mojego SM-A520F przy użyciu Tapatalka

[egzo18 609]

No to kanał 1



Pokazał bym jak gra. Ale nie mam jak.

Brumi minimalnie 100mV.

Nie wzbudza się. Na mojej kiepskiej kolumnie dźwięk jest bardzo dobry.

Wysłane z mojego SM-A520F przy użyciu Tapatalka

Edytowane 2 Sierpnia 2019 przez egzo18

[Jędrula.wawa 1628]

Nie wzbudza się. Na mojej kiepskiej kolumnie dźwięk jest bardzo dobry.

Przypadkiem nie zmajstruj jakiegoś wehikułu czasu.

Bo już wtedy nie zobaczysz swojego kota
