DZIAŁ TECHNICZNY

[Gość Yakovlev]

Post jest OK, Po prostu przewiń w dół podaną stronę, nie klikaj w żadne linki.



Na rys. nr 2 masz schemat budzika.

Edytowane 26 Marca 2016 przez Yakovlev

[Nightdream]

Tak widzę, ale to chyba ten starszy. Mój Jantarek jest z 1-89 z 4 kamieniowym werkiem. Rozwiązanie jest podobne, ale jednak inne Może ktoś ma takiego budzika i mógłby zrobić fotkę werku?

[Gość Yakovlev]

A jesteś pewien, że ten mechanizm jest z tego budzika ?

Bo na pewno młoteczek jest niekompletny ale jakoś nie mogę sobie wyobrazić jak miałby być wygięty aby przechodzić przez obudowę i uderzać w dzwonki.

[Nightdream]

Tak, jestem pewien. Budzik stał w pokoju u starszego Pana, który kopcił faje jak smok, tak, że cały budzik był oblepiony smołą nikotynową. Nie sądzę, żeby coś w tym budziku było robione. Wygląda na to, że brakuje jednego elementu. Drucik wygięty inaczej być nie może, bo i tak byłby za krótki, żeby uderzać w dzwonki. Ewidentnie musi czegoś brakować, czegoś łączącego drucik z elementem na zewnątrz obudowy, który wali w dzwonki

[Gość Yakovlev]

Znalazłem fotkę mechanizmu dla zewnętrznego dzwonka, chyba pojedynczego, bo młoteczek wychodzi pod niewielkim kątem.

Dla dwóch dzwonków wychodzi centralnie i w obudowie musi być szczelina umożliwiająca mu ruch poprzeczny by uderzać w dzwonki.





[sthool]

Tak, jestem pewien. Budzik stał w pokoju u starszego Pana, który kopcił faje jak smok, tak, że cały budzik był oblepiony smołą nikotynową. Nie sądzę, żeby coś w tym budziku było robione. Wygląda na to, że brakuje jednego elementu. Drucik wygięty inaczej być nie może, bo i tak byłby za krótki, żeby uderzać w dzwonki. Ewidentnie musi czegoś brakować, czegoś łączącego drucik z elementem na zewnątrz obudowy, który wali w dzwonki



Mogło być też tak, że te dzwonki na obudowie to taka atrapa-ozdoba, a właściwy dzwonek powinien być w środku - w Jantarach to była taka szara "kopułka" mocowana jedną z nakrętek w pobliżu sprężyny mechanizmu budzenia. W momencie gdy młoteczek odpadł (co w tych werkach się niekiedy zdarzało) ktoś zdemontował dzwonek i budzik zaczął służyć jajko "brzęczyk"

Tak, jak zauważył Yakovlev, na obudowie powinna być szczelina na wystający młoteczek - w Twoim Jantarze takiej szczeliny nie ma, co może potwierdzać moje przypuszczenie.

[Gość Yakovlev]

Mogło być też tak, że te dzwonki na obudowie to taka atrapa-ozdoba, a właściwy dzwonek powinien być w środku - w Jantarach to była taka szara "kopułka" mocowana jedną z nakrętek w pobliżu sprężyny mechanizmu budzenia. W momencie gdy młoteczek odpadł (co w tych werkach się niekiedy zdarzało) ktoś zdemontował dzwonek i budzik zaczął służyć jajko "brzęczyk"

Tak, jak zauważył Yakovlev, na obudowie powinna być szczelina na wystający młoteczek - w Twoim Jantarze takiej szczeliny nie ma, co może potwierdzać moje przypuszczenie.

No właśnie tak szukam i ten mechanizm 6973 (o ile dobrze odczytałem) wszędzie ma wewnętrzny młoteczek.

I tak jak napisał sthool albo ma wewnętrzny dzwonek albo po prostu wali w obudowę budzika.,

[Gość Yakovlev]

Rozkręciłem swojego "Anglika"

Dla dwóch dzwonków musi być takie lub podobne rozwiązanie.



[Nightdream]

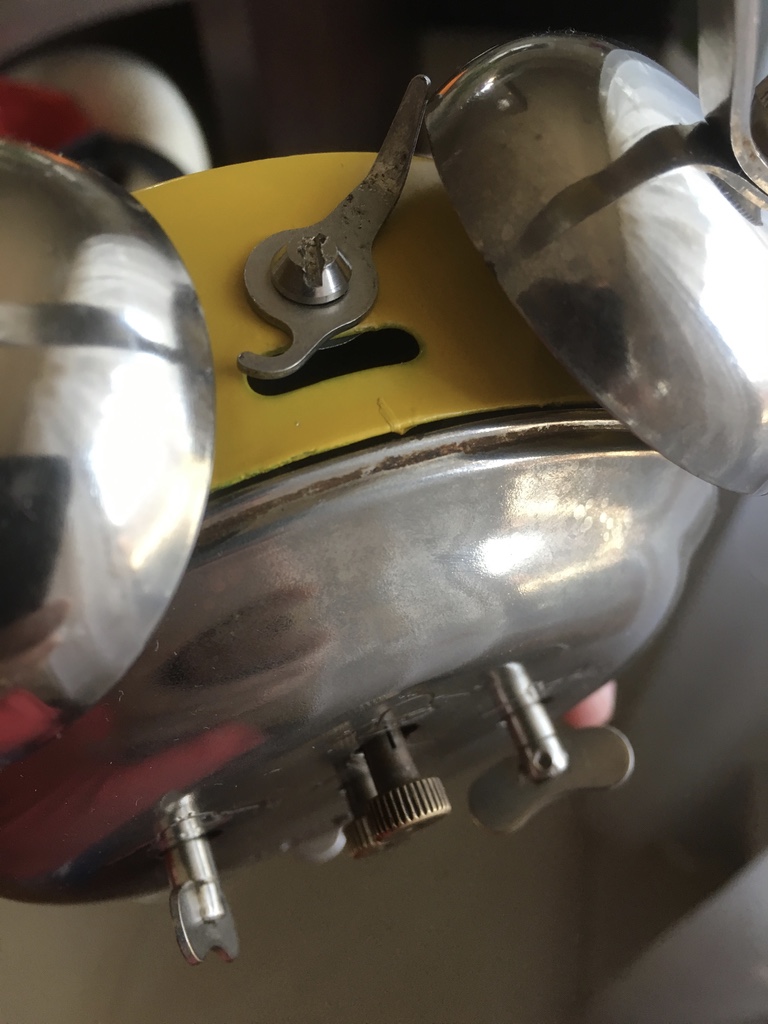

Tutaj wygląda to tak, że w szczelinie (która jednak jest) porusza się taki oto dzyndzel. Pod obudową jest wspominany wcześniej drucik. Zastanawia mnie sposób połączenia "dzyndzla" z drucikiem, bo zakładam, że czegoś brakuje.

[sthool]

Tutaj wygląda to tak, że w szczelinie (która jednak jest) porusza się taki oto dzyndzel. Pod obudową jest wspominany wcześniej drucik. Zastanawia mnie sposób połączenia "dzyndzla" z drucikiem, bo zakładam, że czegoś brakuje.



Ten "dzyndzel" służy do blokowania młoteczka czyli do wyłączania budzenia W takim razie jedynym brakującym elementem jet urwany drut z młoteczkiem (a raczej krążkiem, bo okrągły młoteczek nie przeszedłby przez szczelinę).

Podsumowując - pełen oryginał z małym brakiem eksploatacyjnym

[Nightdream]

Chyba mnie zamroczyło Mam w szafie drugi, z podobnym rozwiązaniem i nawet nie wpadłem na to Nie zamierzam w takim razie nic więcej przy nim robić, bo chodzi dokładnie, a nie wyobrażam sobie, żeby mnie budziły takie dwa solidne dzwonki Dzięki za wskazówki.

[25kamil25]

Mam takie pytanie dotyczące kopert do pasowek na płaskiej molniji 15j. Wiem że jest taka: http://aukro.ua/korpus-dlya-chasov-molniya-15-kamnej-3601-golovka-i6056375608.html pamiętam też ze na ebay jakieś były i ktoś polecał ale nie mogę znaleźć...

Może macie inne propozycje?



Jeszcze pytanie, jak jest z jakością takich tarcz? http://aukro.ua/ciferblat-dlya-chasov-molniya-diametr-39-00mm-i6055507444.html czy lepiej samemu robic?

Edytowane 26 Marca 2016 przez 25kamil25

[Gość Yakovlev]

Zamiast do koperty dałeś linka do teleskopów



A moja pasówka jest w takiej kopercie: http://dajiwatch.com/productshow1045.html



Ważna rzecz, nie zwracaj uwagi na podaną cenę 50$, jak się tam zarejestrujesz i zalogujesz to cena zmienia się na 35$

Edytowane 26 Marca 2016 przez Yakovlev

[25kamil25]

Zamiast do koperty dałeś linka do teleskopów



A moja pasówka jest w takiej kopercie: http://dajiwatch.com/productshow1045.html



Ważna rzecz, nie zwracaj uwagi na podaną cenę 50$, jak się tam zarejestrujesz i zalogujesz to cena zmienia się na 35$

Dzieki, poprawiłem link

[jac-st]

Tyle że ta koperta z takim zakrecanym deklem i "czysta" już od jakiegoś czasu nie jest dostępna.Jest podobna ale dekiel na śrubki ,nie polecam bo łatwo się przekręcają .Jest podobna zakrecana ,inny bezel inny dekiel ale równie porządna.

[Gość Yakovlev]

Tyle że ta koperta z takim zakrecanym deklem i "czysta" już od jakiegoś czasu nie jest dostępna.Jest podobna ale dekiel na śrubki ,nie polecam bo łatwo się przekręcają .Jest podobna zakrecana ,inny bezel inny dekiel ale równie porządna.

O której kopercie piszesz ?

[jac-st]

O tej z przykładu...."A moja pasowka jest w takiej kopercie..."

[Gość Yakovlev]

Jak nie ma skoro przed chwilą się tam logowałem i jest dostępna.

[jac-st]

Pokaż proszę linka ...chętnie kupię

Zaloguj i znajdź czy jest ca-009

...a taką pokazłeś

Edytowane 26 Marca 2016 przez jac-st

[Gość Yakovlev]

Proszę



[jac-st]

Dzięki...cuda niestety bo ja wchodzę i jej nie widzę ,nie raz u niego kupowałem i kiedyś pierwsza pasowke w tej kopercie zrobiłem.

[Gość Yakovlev]

Dzięki...cuda niestety bo ja wchodzę i jej nie widzę ,nie raz u niego kupowałem i kiedyś pierwsza pasowke w tej kopercie zrobiłem.

Zaraz, zaraz. Niestety albo stety Ty masz rację.   Pokazuje się ale w momencie próby dodania do koszyka już jej nie ma.

Zwracam honor. Ta jest niedostępna.

[jac-st]

Powiem tak...zrobiłem już trochę pasówek na chińskich kopertach...często u niego kupuje..gdyby byla dawno bym brał bo była ładna ...:-) szkoda ..

Edytowane 26 Marca 2016 przez jac-st

[el_mazurro]

Witam,

proszę o radę bo może sprawa jest dość łatwa gdy zna się temat.



Wyciągałem mechanizm z Poljota ale zakładam, ze zbyt mocno wcisnąłem "blokadę koronki". Teraz "blokada" zdaje sie być wciśnięta zbyt mocno. Po ponownym wsadzeniu koronki w pozycji 1 ruch koronki porusza wskazówki. Nie mam możliwości wyciagnięcia jej do pozycji zmiany daty/godziny.

Zastanawiam się, czy jestem w stanie sam to ogarnąć czy lepiej oddać to do zegarmistrza do zrobienia za parę złotych.



[Sebolski]

Prawdopodobnie wodzik wyleciał z beczki. Można go wsadzić od strony tarczy. Ale to wymaga wyciągnięcia werku i odkrecenie tarczy. 15 minut roboty. Można to też naprawić od strony werku wykrecajac mostek ze sprezyną i gmerajac w dziurce iglą, przesunąć wodzik na właściwe miejsce.



wypassportowane z tapatalka

Edytowane 27 Marca 2016 przez Sebolski
