DZIAŁ TECHNICZNY

[zadra 1768]



Cytat

bez złudzeń, na początku wszyscy przelewają :

najprawdopodobniej TU  i u mnie leży przyczyna.

niestety, sprawdzę to nie wcześniej niż we wrześniu

[Gość Ritter]

Akurat w przypadku grzebania w bardzo małych mechanizmach pośpiech jest jak najbardziej niewskazany :) .

[zadra 1768]

25 minut temu, Ritter napisał(-a):

Akurat w przypadku grzebania w bardzo małych mechanizmach pośpiech jest jak najbardziej niewskazany .

2009 zarii nie jest przecież bardzo mały, raczej "średnia damka".

Większego stresa miałem demontując swój pierwszy werk metrona  😊

ale też nie miałem żadnego zaplecza części zamiennych a tu mam kilka podobnych mechanizmów - jest czym się posiłkować..

Chyba najwięcej problemów sprawiło złożenie sprężyny do bębna po czyszczeniu i smarowaniu.

Tym razem zastosowałem powłokę teflonową+ suchą powłokę MOS2 i dodatkowo smar "do łańcuchów" - mechanizmów wysoko obciążonych i wolnobieżnych.

Takiej kombinacji jeszcze nie robiłem ale teflon + łańcuchowy doskonale sprawdził się w moim codziennym poliocie  😁

[Progfan_87 3782]

Czy dokręcanie koronką Sławy 2427 może być szkodliwe dla mechanizmu? Jak długo należy nosić tego automata żeby był w pełni nakręcony?

[cheles 270]

1 minutę temu, Progfan_87 napisał(-a):

Czy dokręcanie koronką Sławy 2427 może być szkodliwe dla mechanizmu? Jak długo należy nosić tego automata żeby był w pełni nakręcony?

jeżeli masz zegarek po serwisie to na początek parę razy możesz nakręcić Resztę przejmie automat. W pełni nakręconym autmatem slavy to bym nie ryzykował



[Progfan_87 3782]

31 minut temu, cheles napisał(-a):

jeżeli masz zegarek po serwisie to na początek parę razy możesz nakręcić Resztę przejmie automat. W pełni nakręconym autmatem slavy to bym nie ryzykował



Czy nieregularne noszenie zegarka z tym mechanizmem może jakoś źle wpływać na jego pracę? Noszę z reguły tydzień, dwa a później zakładam inny zegarek.

[cheles 270]

1 minutę temu, Progfan_87 napisał(-a):

Czy nieregularne noszenie zegarka z tym mechanizmem może jakoś źle wpływać na jego pracę? Noszę z reguły tydzień, dwa a później zakładam inny zegarek.

jak masz zegarek po pełnym serwisie to czy nosisz codziennie czy raz na tydzień nie wpłynie na jego pracę. Faktem jest, że mechanizmy sławy szczególnie te z funkcją kalendarza (dzień i nazwa tygodnia) chwalone nie są

[mkl1 5331]

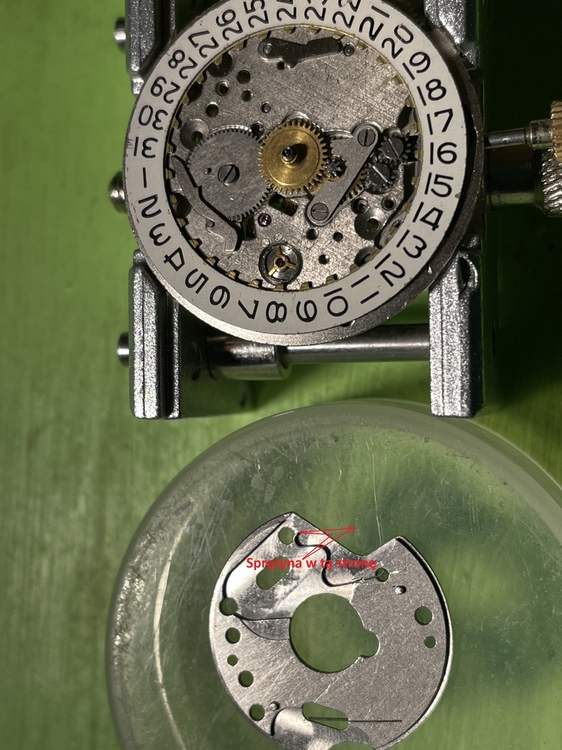

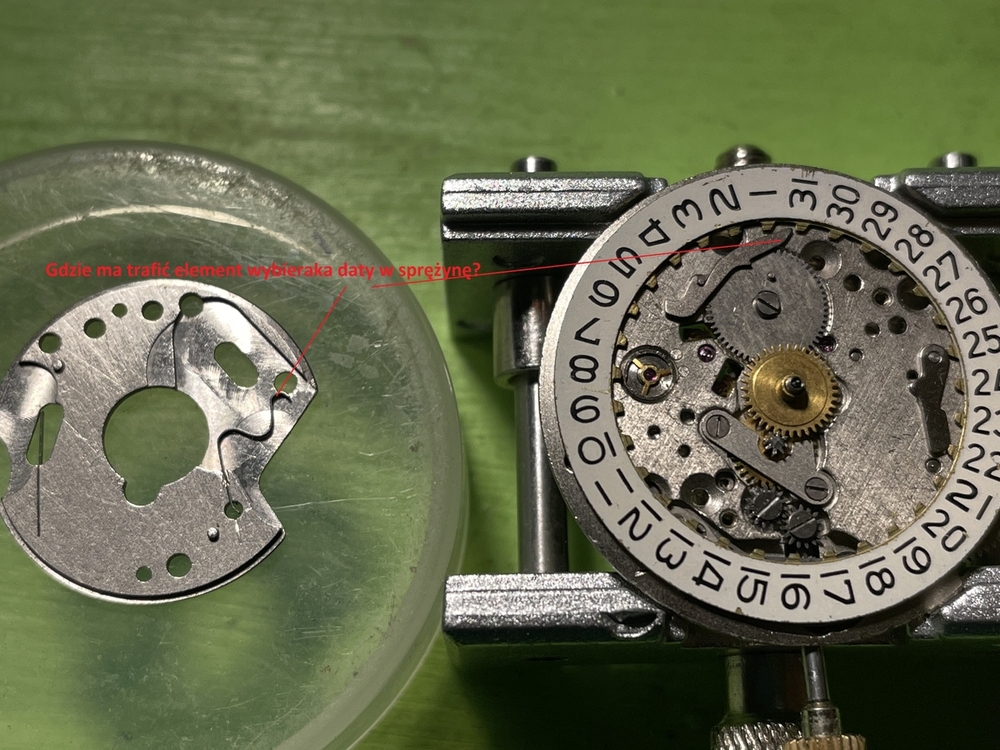

Mechanizm 2614B





 W które wygięcie i jak ma "traficć "wybierak" w sprężynę?

To pierwsze..

 Drugie, jak to fizycznie złożyć- jakiś przyrząd?

Sprężyna cały czas przesuwa mi ten wybierak...



Edytowane 17 Sierpnia 2021 przez mkl1

[zadra 1768]

5 godzin temu, mkl1 napisał(-a):

Mechanizm 2614B





 W które wygięcie i jak ma "traficć "wybierak" w sprężynę?

To pierwsze..

 Drugie, jak to fizycznie złożyć- jakiś przyrząd?

Sprężyna cały czas przesuwa mi ten wybierak...



ja zakładałem sprężynkę blokując ją o wodzik ale ring datownika montowałem na samym końcu.

Bez specjalnych przyrządów - pęseta i wkrętak powinien wystarczyć.

poszukam, może gdzieś mam jeszcze zdjęcia.



Mam, ale kradzione z jakiejś strony z netu..

Może pomoże zrozumieć jak to ułożone.





Edytowane 17 Sierpnia 2021 przez zadra

[mkl1 5331]

To nie jest ten mechanizm

Zobacz , spręzynke masz zamontowana na płycie , a w 2614B spręzyny są na "nakładce..."

[mkoch 762]

11 godzin temu, zadra napisał(-a):

ja zakładałem sprężynkę blokując ją o wodzik ale ring datownika montowałem na samym końcu.

Bez specjalnych przyrządów - pęseta i wkrętak powinien wystarczyć.

poszukam, może gdzieś mam jeszcze zdjęcia.



Mam, ale kradzione z jakiejś strony z netu..

Może pomoże zrozumieć jak to ułożone.



Tu chodzi o bociana z datą

[zadra 1768]

W dniu 4.08.2021 o 21:21, Ritter napisał(-a):

Nie wymyślaj przeciwności tylko "na warstat" z nim, . Kalendarz jest przykryty dokręcaną w 3 punktach blaszką i nic nie będzie latało. Automat jest dostawką do manuala P2614.2H i jest prosty

Zmyliwszy mnie wcześniejszymi postami teraz prostujecie, że jednak nie to..

Już się nie wtrancam..





2 godziny temu, mkl1 napisał(-a):

spręzyny są na "nakładce..."



Załóż nakładkę, złap lekko wkrętami a sprężynę napnij na wodzik przez otwór technologiczny...

[mkl1 5331]

18 minut temu, zadra napisał(-a):

Załóż nakładkę, złap lekko wkrętami a sprężynę napnij na wodzik przez otwór technologiczny...

 Przepraszam, ze Cię zmyliłem

 Robię Polioty po koleji

Przedtem był na warsztacie 2614 2H, a teraz 2614 B



Spróbuję zrobic tak jak piszesz...

Choc nie wróżę sukcesu.

 Wkręty sa bardzo krótkie i nie pozwolą na 'złapanie płytki by pozostał luz na manipulację spręzynka..( Jezleli "nakładka nie przylega i kołeczki nie trafią na swoje miejsce, to niemozliwe jest jej przykręcenie.

Jeżeli zaś ułożę "nakładkę na swoje miejsce, brak mozliwości "złapania" spręzyny ????



 Będę musił "opracowac" jakies technologiczne narzędize jednorazowe

Edytowane 18 Sierpnia 2021 przez mkl1

[zadra 1768]

8 minut temu, mkl1 napisał(-a):

Przepraszam, ze Cię zmyliłem

nie szkodzi nic



Na nakładce masz podfrezowane strefy, powinno się udać.

Powodzenia życzę

Edytowane 18 Sierpnia 2021 przez zadra

[zadra 1768]



Przypnę się jeszcze do tematu smarowania

W dniu 16.08.2021 o 20:49, Ritter napisał(-a):

.
Małe mechanizmy czyli kalibru 20 i mniej są bardziej podatne na przelanie łożyska



czy jest jakaś "miara ilości" oleju na kamieniu nakrywkowym, czy o ilości oleju decyduje doświadczenie zegarmistrza, jego wiedza a czasami tylko (nie)pewność ręki?



Gdybyśmy chcieli odnieść się jako miary używając powierzchni nakrywki,  to jaki obszar w centrum powinien zostać zakroplony olejem?

30% czy może 50% ?

Oczywiście w dużym uproszczeniu,  bo trudno nawet to racjonalnie zmierzyć lub obliczyć..



I jeszcze jedno mi nie daje spokoju.

Wiadomo, że przesadne zakroplenie oliwki jest niewłaściwe.

Zatem czy zbyt mała jego ilość lub jego brak jest mniej groźny?

[mkl1 5331]

[mkl1 5331]

8 godzin temu, zadra napisał(-a):

Na nakładce masz podfrezowane strefy, powinno się udać.

Nie dało rady...

Dalej nie wiem jak ta "pofalowana" spręzyna ma być oparta...

[Gość Ritter]

5 godzin temu, zadra napisał(-a):

czy jest jakaś "miara ilości" oleju na kamieniu nakrywkowym, czy o ilości oleju decyduje doświadczenie zegarmistrza, jego wiedza a czasami tylko (nie)pewność ręki?

Robię to na wyczucie i jest dobrze. Na początek naoliw nakrywki minimalną możliwą ilością. Po złożeniu łożyska oliwa rozpłynie się po nakrywce i częściowo wypełni otwór w kamieniu łożyska. Jeżeli przeleje się do kielicha, sferycznego podtoczenia to jest już trochę dużo gdyż po wejściu w otwór czopa oliwa podniesie swój poziom.

Kropla oliwy powinna mieć po naniesieniu średnicę ~1/4 średnicy kamienia.



p.s.

Do składania kalendarza SLAVA jest potrzebny cienki, twardy drut, najlepiej z niewielkim zagięciem na końcu w kształcie L.

[zadra 1768]

15 godzin temu, Ritter napisał(-a):

Robię to na wyczucie i jest dobrze. Na początek naoliw nakrywki minimalną możliwą ilością. Po złożeniu łożyska oliwa rozpłynie się po nakrywce i częściowo wypełni otwór w kamieniu łożyska. Jeżeli przeleje się do kielicha, sferycznego podtoczenia to jest już trochę dużo gdyż po wejściu w otwór czopa oliwa podniesie swój poziom.

Kropla oliwy powinna mieć po naniesieniu średnicę ~1/4 średnicy kamienia.



p.s.

Do składania kalendarza SLAVA jest potrzebny cienki, twardy drut, najlepiej z niewielkim zagięciem na końcu w kształcie L.

no i super.

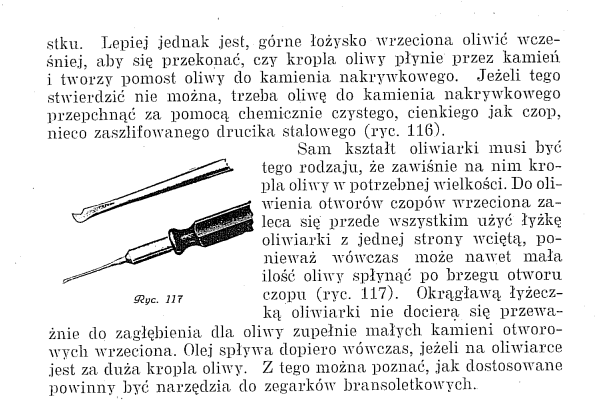

Z opracowania przytoczonego przez mkl1 zrozumiałem trochę mniej,  bom "nie czytaty" z fachowej literatury.



W takim razie znowu jakieś mini przyrządy do smarowania muszę nagmerać.

Spróbuję coś z igły lekarskiej 0,5mm wystrugać (sama w sobie nie ma właściwego profilu ostrza)





[mkl1 5331]

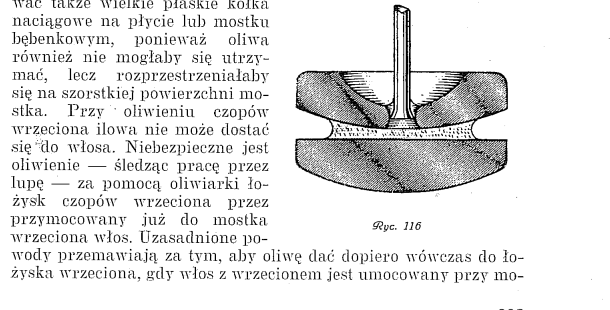

E...tam tam jest rysuneczek z "mondrej ksionśzki"

 opis to tak przy okazji..

Widac to co napisał @Ritter





ps. wczoraj dłubiac przy próbie uruchomienia datownika .. zgubiłem sprezynke trzsymającą kamyk nakrywkowy balansu 🥵

Edytowane 19 Sierpnia 2021 przez mkl1

[mkl1 5331]

Se zrobiłem

 dla potomnych zegarko dłubaków

spręzynka musi być nasunięta wg strzałki



[Gość Ritter]

Mówiłem drucianym haczykiem go. Przy składaniu kalendarzy generalnie "tasak" zapadkę blokady pierścienia ustawia się na miejscu jako ostatni czyli w pierwszej kolejności napina sprężynę wybieraka i od tej strony dociska płytkę ustalającą, prowadnicy pierścienia kalendarza a na końcu po wsunięciu "tasaka" jego sprężynę napina jako ostatnią i przykrywa całość celem przykręcenia do płyty głównej.

[mkl1 5331]

Zrobiłem inaczej

Zmusiły mnie do tego wkręty ( kolejność przykręcania).

Pamiętałem , że odkręciłem nazwijmy to górny( ten na równi z kołem "zabierakowym" i było OK, gdy odkręciłem dolny ...tasak wyleciał...

Więc...

poukładałęm wszystko na swoim miejscu( tasak w pozycji prawie poziomej, byle zaczepiony na pinie)

odciągnąłem spreżynkę i zaczepiłem ją końcem o płytkę /nakładkę

przykręciłem dolny

ustawiłem drugą spręzynkę od "blokady"

zakręciłem górną

 zwolniłem sprężynkę

 i ..zadzaiłało..



Edytowane 19 Sierpnia 2021 przez mkl1

[Progfan_87 3782]

Witam. Mam pewien problem z mechanizmem 2634 od Sportivnego. Zegarek chodzi znakomicie w pozycji tarczą do dołu lub na boku ale kiedy się go obróci do góry, mechanizm chodzi bardzo ciężko jakby sprawiało mu to problem aż po kilku sekundach staje. Mój znajomy majster jakiś czas temu go serwisował i stwierdził że kamień na kotwicy jest krzywo osadzony. Naprostował go i zegarek chodził przez krótki czas dobrze aż w końcu znowu zaczął wariować. Żadnej innej przyczyny nie znalazł. Czyżby ów kamień znowu się przekrzywił? Jaki może być tego powód?

[Gość Ritter]

Najczęstszą przyczyną takiego zachowania mechanizmu jest uszkodzony czop osi balansu. W drugiej kolejności wypięcie jednego z ramion sprężynki ustalającej łożysko systemu przeciwwstrząsowego. Kamień łożyska kotwicy też może powodować takie zachowania. Generalnie przy zmianie kotwicy powinno się też wymienić w komplecie koło wychwytowe. W przypadku półmostka kotwicy należy go wymienić dlatego, że jest cienki i po płaszczyznowaniu kamienia w tulei osadczej łożyska, która jest mosiężna mogą pozostać zbytnie luzy co będzie skutkowało ponownym przemieszczaniem się kamienia łożyska. Akurat w tym miejscu mechanizmu jest sporo stukania co znacznie przyspiesza proces luzowania niepewnie osadzonego kamienia.

Edytowane 31 Sierpnia 2021 przez Ritter
