DZIAŁ TECHNICZNY

[zadra 1457]

4 godziny temu, Ritter napisał(-a):

rozwiązanie gdzie odpowiednio dobrany wałek ma bardzo niewielki luz z tuleją kominka. Znajduje się na nim podtoczenie i jest umieszczona jedna bądź dwie w oddzielnych rowkach silikonowe pierścieniowe uszczelki a kolejna uszczelka jest na dnie koronki doszczelniając front, krawędź kominka.

właśnie - myślałem, że w podobny sposób jest to tu rozwiązane - jakiś mikro o-ring po wewnętrznej stronie koronki obejmujący zewnętrzną średnicę kominka przy "normalnej pracy" i pozycji do nakręcania sprężyny.

Z braku tokarki myślę nad rozwiązaniem mniej profesjonalnym..

[Gość Ritter]

Zewnętrzna średnica rurki polipropylenowej z pianki do golenia ma 5mm. Przed dostaniem się do środka wypada wyrównać ciśnienie w pojemniku całkowicie spuszczając gaz. Wydaje się, że będzie za szeroka ale wkład do długopisu może być już lepszym źródłem materiału na uszczelkę polipropylenową. Rozejrzyj się, może coś znajdziesz?

Edytowane 29 Lipca 2021 przez Ritter

[zadra 1457]

NA razie sprawdziłem tylko podręczny mini "spryskiwacz" taki o pojemności ok 50ml i nie przypasowało.

Drogi są dwie - albo "pogrubię" wałek albo zmniejszę średnicę w koronce tak jak sugerujesz.

Niestety, mała koszulka termokurczliwa na wałek (dobrze dobrana średnica) ma zbyt grube ścianki i nie chowa się w kominku.

Szukam dalej 😊

[zadra 1457]

Zaria się robi..



muszę wykonać kolejny szybki test szczelności szklankowej, ale myślę że jest szansa powodzenia.



jak to wyjdzie opiszę w kolejnych odcinkach "dreszczowca" , natomiast teraz zapytać chciałem o jeden z "ruskich " mechanizmów.

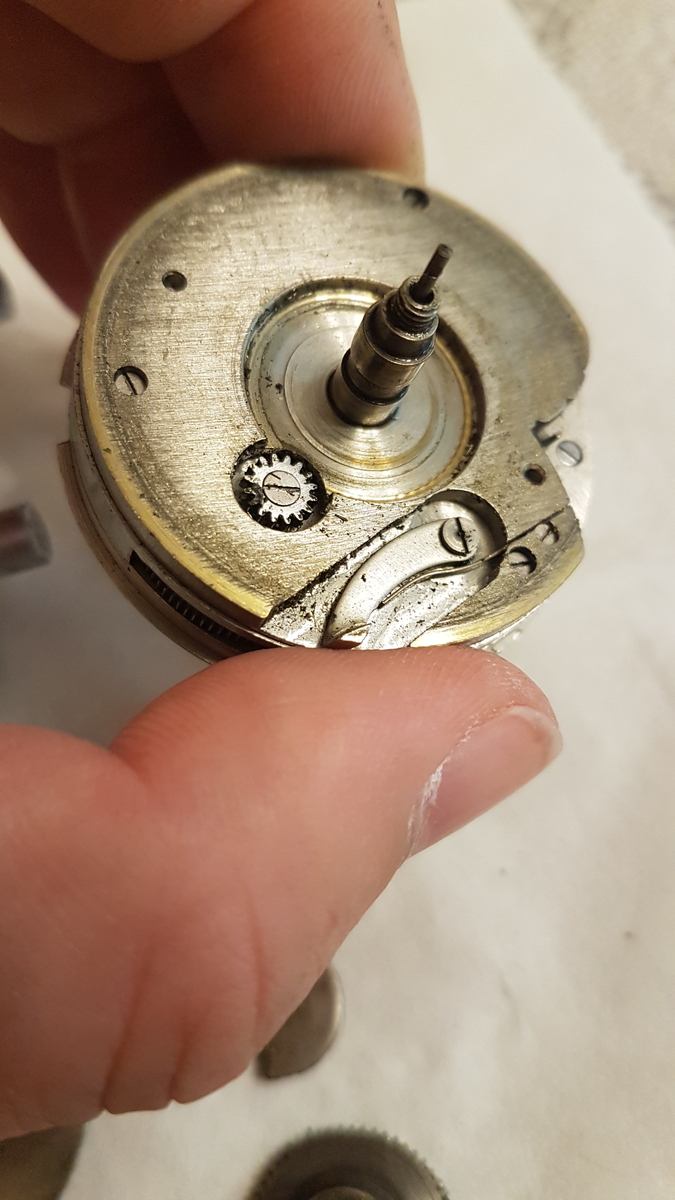

zaraz podam zdjęcia zegarka, oraz tyłu mechanizmu- to Wam wystarczy, bo charakterystyczny jest.



Niestety nie zrobiłem zdjęć po demontażu wskazówek i tarczy, złożyłem testowo i na szybko, żeby sprawdzić czy "rokuje " i widzę, że chce żyć, natomiast wymaga pełnego czyszczenia i smarowania.



Szukam informacji, czy zabierać się do niego (po wyluzowaniu sprężyny ) od strony 1. tarczy-wskazówek, czy 2.mechanizmu naciągowego?



Jeśli opcja 2, to gdzie jest dostęp do mocowania plastikowego "karbo-okręgu" do napinania sprężyny ?



jaki to typ/model mechanizmu?





[mkl1 14841]

Nie wiem co to jest..

 ale ten ebonitowy( czy jakiś tam) element, moim zdaniem ( nie wiem na pewno) jest przykręcony nakrętką z dwoma wycięciami pod klucz ( trzeba zrobić takiego, lub dobrać...



[zadra 1457]

Zaria  - torturry część kolejna.



dokonałem kilku rękodzielniczych poprawek i czekam na negatywne efekty działań.

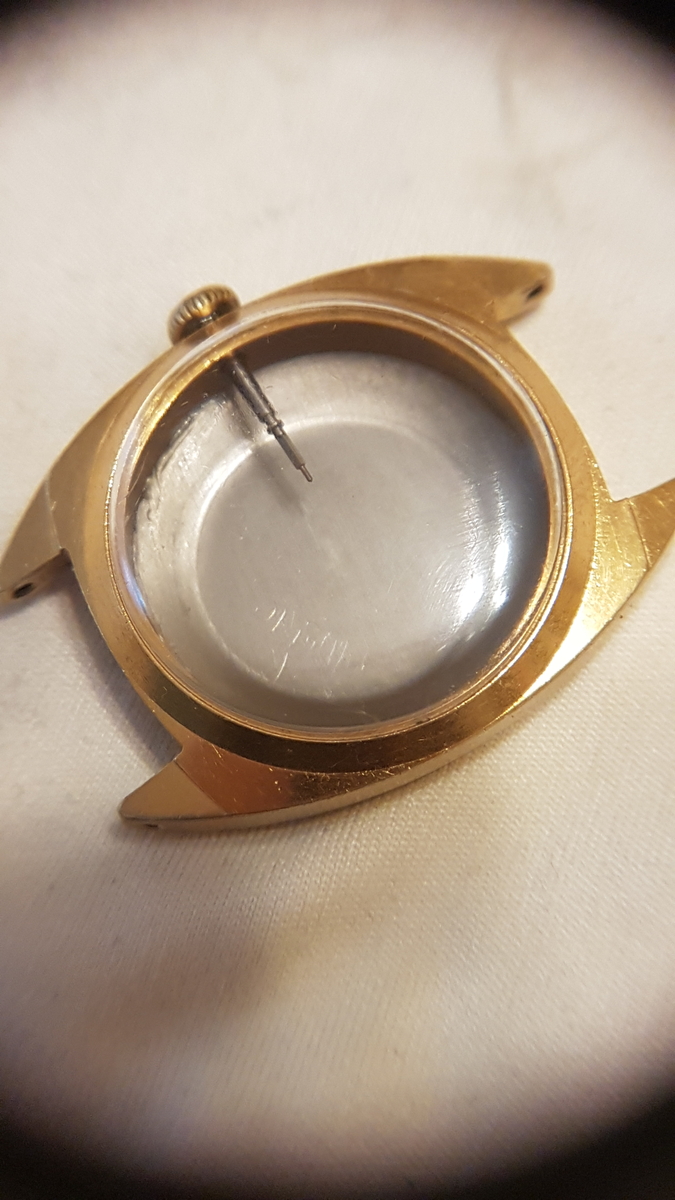

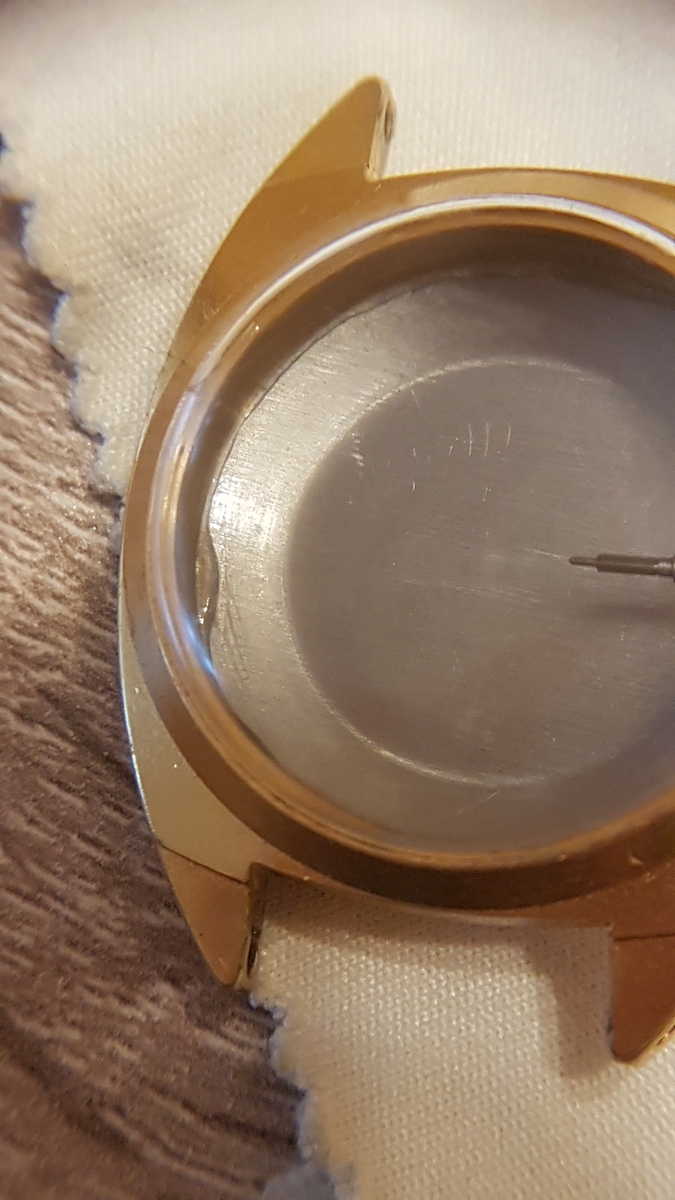

3 zdjęcia na sucho - wewnątrz wypchnęło w 3miejscach wazelinę techniczną.



dalej kolejno zdjęcia z niepełnego oraz pełnego zanurzenia.



koronka z wałkiem po poprawce fabryki po prostu włożona po lekkim uszczelnieniu wazelinką.



godzina 19:20... zalane 5min temu i jeszcze woda nie przecieka.

poczekam w zanurzeniu do 21:00 I porobię kolejne zdjęcia  😁

zdjęcia kolejne





teraz pełne zanurzenie z wałkiem i koronką

Edytowane 1 Sierpnia 2021 przez zadra

[zadra 1457]



nadejszła godzina 21:40

czas przekroczony, zegarek przetrwał



ogłaszam pełen sukces 😁😁





[Po Bieda 241]

Kibicowałem

[zadra 1457]

4 godziny temu, Po Bieda napisał(-a):

Kibicowałem

To właśnie dlatego mi się udało 😊

[Kieszonkowe 613]

Gratulacje !!!



Ale nie byłbym sobą gdybym nie zgłosił małe "ale"



Wazelina techniczna na pewno uszczelniła kopertę na czas próby "ale" obawiam się że pod wpływem

wyższej temperatury wypłynie po jakimś czasie z uszczelnienia i zegarek ponownie będzie nabierał wilgocii.

Jeśli chcemy stosować "erzace" to już lepszy byłby silikon techniczny (jest nawet do dostania zegarmistrzowski)

On po nałożeniu nawet delikatnie się zestala . A tak najlepiej to jeśli się da to stosować na dekle uszczelki gumowe.

Natomiast na wałek koronki jeśli jet miejsce miniaturowe o-ringi. Każdy dobry zegarmistrz powinien takie posiadać.

Jak wrócę do domu to postaram się zrobić zdjęcia takiego zestawu.



Pozdrawiam

Roman

p.s. jeśli byłbyś w okolicach Gdańska to masz u mnie taki o-ring gratis (za wytrwałość ) bo wysyłka jest kilkadziesiąt razy droższa od wartości o-ringu.

[zadra 1457]

tajemnicą sukcesu nie była tylko wazelina techniczna.

zmniejszyłem szczelinę między kominkiem a koronką wklejając w koronkę odpowiednio spreparowaną koszulkę termokurczliwą.

jest to tak dobrane, że nie blokuje obrotu wałka przy nakręcaniu oraz "wskakuje" na kominek po zmianie godziny.

Mam nadzieję, że nie wyrobi się zbyt szybko, bo to dość miękki i elastyczny materiał.

Dodatkowo jest wazelina techniczna.

Również myślałem o o-ringach, ale sklepy specjalistyczne  są tak daleko a zakup w necie obarczony dużym ryzykiem niepowodzenie przez "nietrafienie w rozmiar" - pewnie byłby to kolejny krok w przypadku wcześniejszych niepowodzeń...

[zadra 1457]

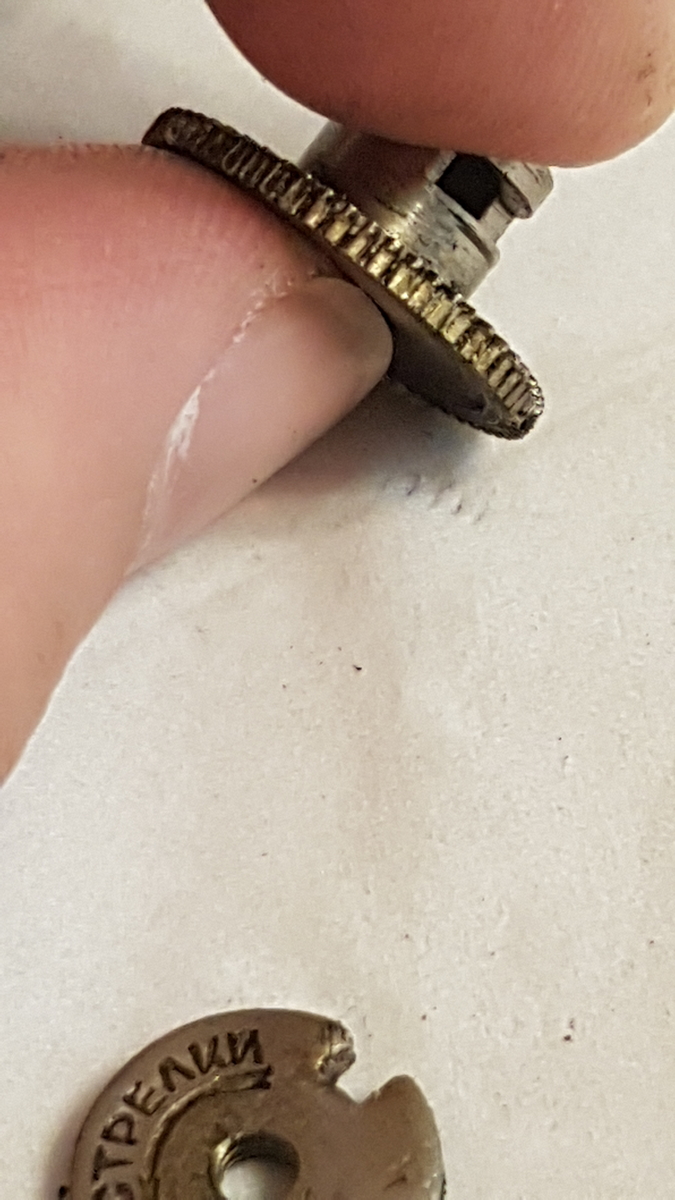

W dniu 1.08.2021 o 18:41, mkl1 napisał(-a):

Nie wiem co to jest..

 ale ten ebonitowy( czy jakiś tam) element, moim zdaniem ( nie wiem na pewno) jest przykręcony nakrętką z dwoma wycięciami pod klucz ( trzeba zrobić takiego, lub dobrać...





Tu uwaga !!

Gwint jest lewoskrętny..





niestety, zębatka zdawcza sprężyny to szmelc..

[mkl1 14841]

Może trochę lamerskie pytanie i zagadnienie.

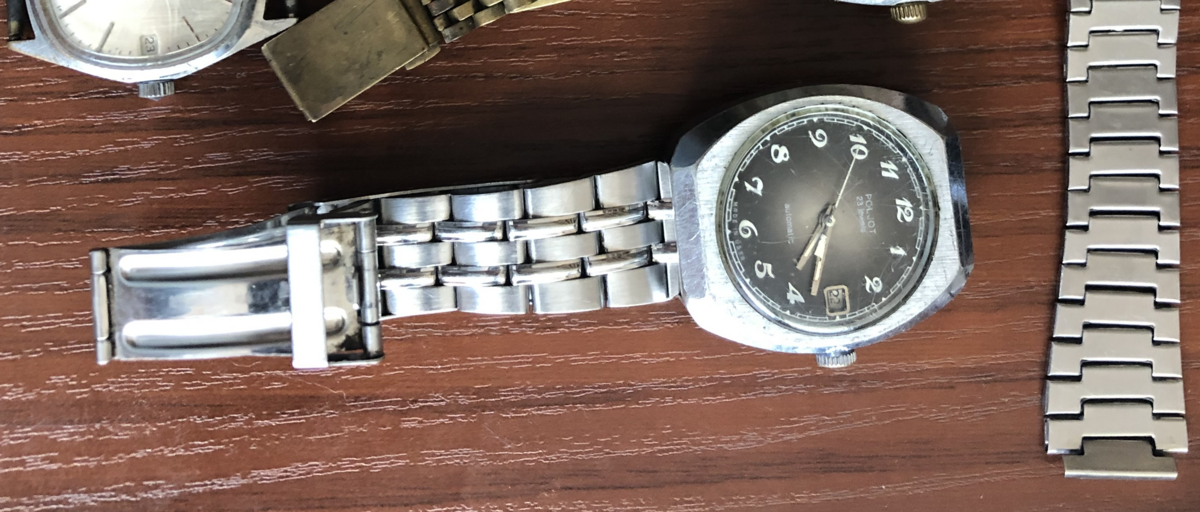

Chcę się zabrać za czyszczenie z kopalnianego( węglowego) szlamu tego oto Poliota automata:



Gdzie i kiedy mogę się spodziewać jakiegoś szamba= czytaj niespodzianek.

Na co zwrócić uwagę..

 Do tej pory czyściłem i czasami naprawiałem większe ( kieszonki) i "zwykłe" ruskie...

Czy i gdzie czai się niebezpieczeństwo w automacie?

 Zegarek otrzymany przez ojca na za 25 lat pracy w PW ( kopalnia Wujek)

Edytowane 4 Sierpnia 2021 przez mkl1

[mkoch 853]

14 minut temu, mkl1 napisał(-a):

Może trochę lamerskie pytanie i zagadnienie.

Chcę się zabrać za czyszczenie z kopalnianego( węglowego) szlamu tego oto Poliota automata:



Gdzie i kiedy mogę się spodziewać jakiegoś szamba= czytaj niespodzianek.

Na co zwrócić uwagę..

 Do tej pory czyściłem i czasami naprawiałem większe ( kieszonki) i "zwykłe" ruskie...

Czy i gdzie czai się niebezpieczeństwo w automacie?

 Zegarek otrzymany przez ojca na za 25 lat pracy w PW ( kopalnia Wujek)



Jak na automata to dość prosty zegarek. Jeśli robiłeś zwykłe manuale, to z tym też sobie poradzisz. Często łamie się trzpień wahnika - ale to byś wiedział, tłucze się wtedy po zegarku. A tak to prościzna, zwykły zegarek z przystawką automatu

[mkl1 14841]

A.. te "sławetne" sprzęgiełka, czy im tam?



[mkoch 853]

2 godziny temu, mkl1 napisał(-a):

A.. te "sławetne" sprzęgiełka, czy im tam?





Bardziej martw się kalendarzem. Tam jest przedziwny mechanizm przesuwania koła kalendarza, taka długa dźwignia, która luźno leży na płycie i dociskana jest niezabezpieczoną sprężynką. Zresztą tam wiele luźnych części, które lubią sobie pofruwać. Sprzęgiełka są proste

[mkl1 14841]

O !!👍

[Gość Ritter]

Nie wymyślaj przeciwności tylko "na warstat" z nim, . Kalendarz jest przykryty dokręcaną w 3 punktach blaszką i nic nie będzie latało. Automat jest dostawką do manuala P2614.2H i jest prosty.

Coś takiego będzie w środku:

http://www.ranfft.de/cgi-bin/bidfun-db.cgi?10&ranfft&0&2uswk&Poljot_2616_1H

http://www.ranfft.de/cgi-bin/bidfun-db.cgi?10&ranfft&0&2uswk&Poljot_2616_2H



Normalne nudy... .

[mkl1 14841]

No jak tak powiadasz



Skończę Wostoka i zabiorę się za Poliota

[zadra 1457]

jak to jest nadbudowa 2614, to absolutnie nie ma się czego bać.

Ten przerzutnik koła daty to tak naprawdę dość prosty "pikuś" zwłaszcza w porównaniu z mechanizmami sławy ze zmianą daty gdzie te pipsztyki trzeba mocować siłą woli przed skręceniem...

przytrzymaj tylko centralne kółko- dekielek po odkręceniu tych wspomnianych 3 śrubełek i podnoś delikatnie , to zdążysz jeszcze zdjęcia porobić zapadce i rozpierakowi (ciekawe jak się to nazywa) - niech to będzie "zespół przerzutnika daty"..

To piękny w swojej prostocie mechanizm

[Po Bieda 241]

Już po aukcji, więc mogę wrzucić linka

https://allegro.pl/oferta/ladna-meska-duza-rakieta-sprawna-40-mm-10996512994



Noworuska Rakieta 24h. Jako ciekawostka, bo to chyba nieczęsto spotykany zegarek, a rozwiązanie 24h + bezel wewnętrzny widzę w Rusinach pierwszy raz.

Ktoś mnie przelicytował - chwalić się, kto zgarnął?

[kchrapek 4691]

26 minut temu, Po Bieda napisał(-a):

Już po aukcji, więc mogę wrzucić linka

https://allegro.pl/oferta/ladna-meska-duza-rakieta-sprawna-40-mm-10996512994



Noworuska Rakieta 24h. Jako ciekawostka, bo to chyba nieczęsto spotykany zegarek, a rozwiązanie 24h + bezel wewnętrzny widzę w Rusinach pierwszy raz.

Ktoś mnie przelicytował - chwalić się, kto zgarnął?

toż to jakaś malowanka na werku 2609 i w kopercie z multikalendarza. To nie jest żadne 24H

[mkoch 853]

36 minut temu, kchrapek napisał(-a):

toż to jakaś malowanka na werku 2609 i w kopercie z multikalendarza. To nie jest żadne 24H



Kopera chyba jednak od 24h, reszta się zgadza

[kchrapek 4691]

4 minuty temu, mkoch napisał(-a):



Kopera chyba jednak od 24h, reszta się zgadza

Nie, koperta to multikalendarz , 24h ma wcięcie pod pasek.

[Progfan_87 2847]

Werk też nie ori. Składak jak się patrzy ale tarczę widzę pierwszy raz choć może to być malowanka.

Edytowane 13 Sierpnia 2021 przez Progfan_87
