Nasze Budziki

[Marek Szajerka 927]

Przepraszam. Jestem krótko na  forum. Mógł Ktoś przy tym wątku pokazać, że tak to działa  a Pani pokazując swój nabytek wyraziła zdziwienie, że ma budzik z podwójną tarczą.

Pozdrawiam. Marek

[mechanik 993]

1 godzinę temu, Marek Szajerka napisał(-a):

Przepraszam. Jestem krótko na  forum. Mógł Ktoś przy tym wątku pokazać, że tak to działa  a Pani pokazując swój nabytek wyraziła zdziwienie, że ma budzik z podwójną tarczą.

Pozdrawiam. Marek

Zawsze przed dodaniem odpowiedzi  trzeba czytać to co chcemy  przekazać, składnia i sens jak wypowiedzi kolegi jest dziwna ....

[Marek Szajerka 927]

Z pełnym szacunkiem, kasiaMF  wyraziła zaciekawienie dwiema tarczami w Swoim nabytku. Odpisałem, że podobnie jest z kalendarzami w okienku. Następnie, z Katalogu Junghansa pokazałem przykład, gdzie wskazówka zastępuje drugą tarczę. Indeksy godzin i kalendarza na jednej tarczy.

Pozdrawiam. Marek

[tarant 2979]



[Marek Szajerka 927]

Nie znam się na rozwiązaniach technicznych, ale jakby nie było, przeskok w upływie godzin, (zaznaczony w okienku), też jest wyodrębnionym dodatkowym wskazaniem upływu czasu, 12/24; 1/13 itd. Stąd analogia do kalendarza.

Edytowane 7 Lipca 2021 przez Marek Szajerka

[PM1122 1808]

36 minut temu, Marek Szajerka napisał(-a):

Nie znam się na rozwiązaniach technicznych, ale jakby nie było, przeskok w upływie godzin, (zaznaczony w okienku), też jest wyodrębnionym dodatkowym wskazaniem upływu czasu, 12/24; 1/13 itd. Stąd analogia do kalendarza.

A pisał Pan, że interesuje się i zbiera budziki....... aż dziw, że nie przeczytał Pan, tego całego tematu od samego początku.

........ SPORO by się Pan dowiedział..

Edytowane 7 Lipca 2021 przez PM1122

[Marek Szajerka 927]

Nie posiadam w zasadzie klasyków z najwyższej półki, to i nie szukałem literatury dla danego egzemplarza. Po drugie, jak wynika z daty edycji, np. Archiwum Cyfrowe Junghans zostało utworzone   w 2020 r.

https://junghansarchiv.de/en/







Pozdrawiam. Marek

[mkl1 6870]

Panie Marku..

Trochę się pogubiłem w odpowiedziach, które ostatnio Pan zamieścił.

Nie wiem , która dotyczy, którego budzika, czy odpowiedzi..

[kasiaMF 234]

W dniu 6.07.2021 o 23:16, mkl1 napisał(-a):

No Co Ty..

 Taki milusi jest..... bo malusi...

 Mnie zachwyca..

Tak, to prawda jest uroczy.

[Marek Szajerka 927]

Też tak uważam.

Edytowane 8 Lipca 2021 przez Marek Szajerka

[Marek Szajerka 927]

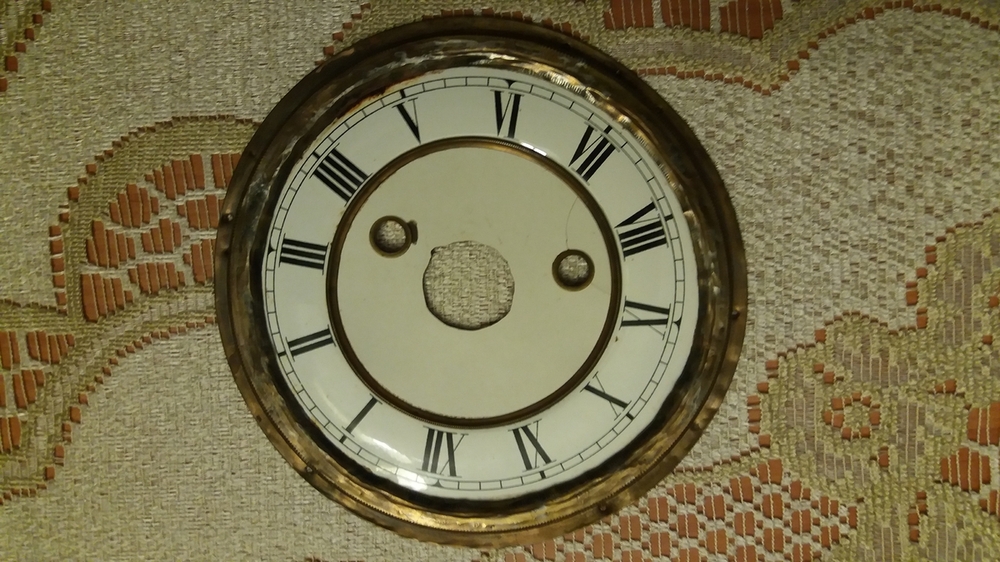

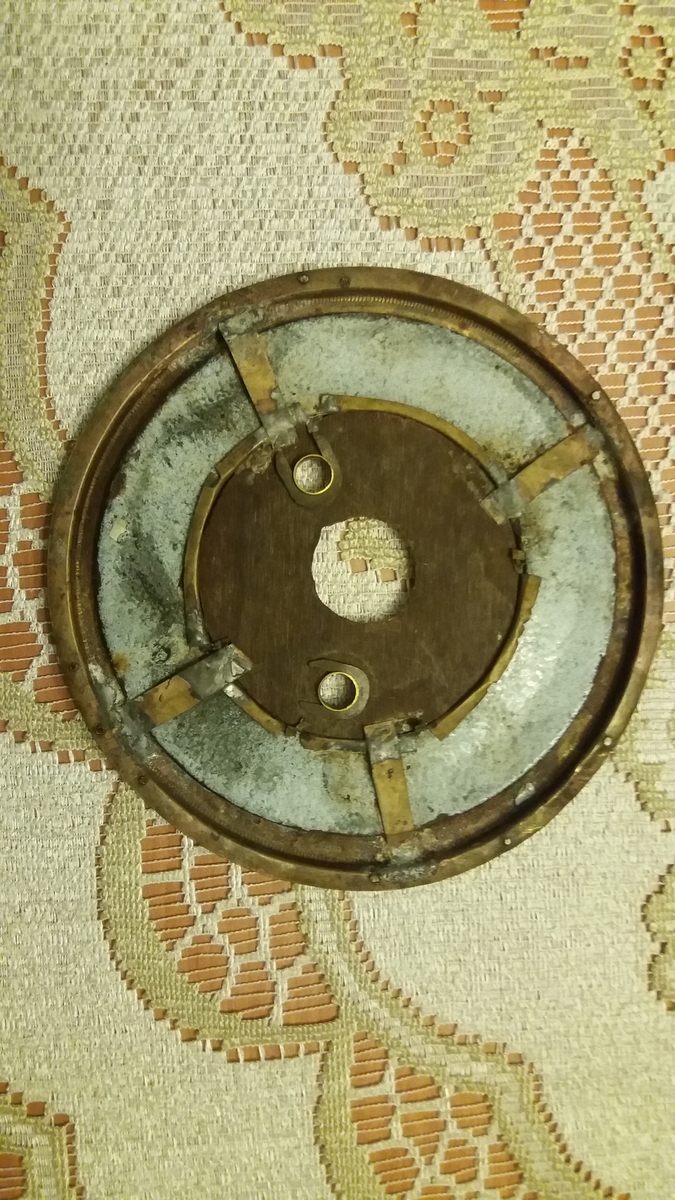

Bardzo proszę udostępnienie,  jeśli ktoś z Państwa ma zdjęcie takiego Jergera bez tarczy. Widać, po lutowaniach, że zegar przeszedł przeróbki. Nawet szubienica jest przylutowana  do płyty. Tarcza to istny Frankenstein, .np. środek tarczy to laminat na fornirze. Zegar odbył przez te ok. 120 lat niebywałe podróże. Z Niemiec do Stanów Zjednoczonych AP, z Ameryki do Szwecji, z Szwecji do Polski. Szyba współczesna, zakitowana, ramka drzwiczek wzmocniona tapicerskimi spinaczami.

Brakuje wahadła, jakiej ono było długości, (fakt, można obliczyć ze wzoru). Jeśli jednak ktoś może podać parametry, w tym ciężar soczewki i wygląd oryginału, byłoby to ułatwienie. Jak wyglądała pierwotna szubienica dla sprężynki wahadła. Przedłużka wahadła się zachowała, z drutu, jak w w szwarcwaldach z drewnianymi płytami.

Bardzo dziękuję za wszelkie informacje.

Zegar/ budzik  ma wysokość ok. 45 cm, na płycie logo: koło w kwadracie i litera J. Na dole jest przystawka ze sprężyną do budzenia.

Pozdrawiam. Marek

Ten zegar pokazywałem wcześniej.

Edytowane 8 Lipca 2021 przez Marek Szajerka
korekta i uzupełnienie informacji

[mkl1 6870]

Nie widzę koła i kotwicy...

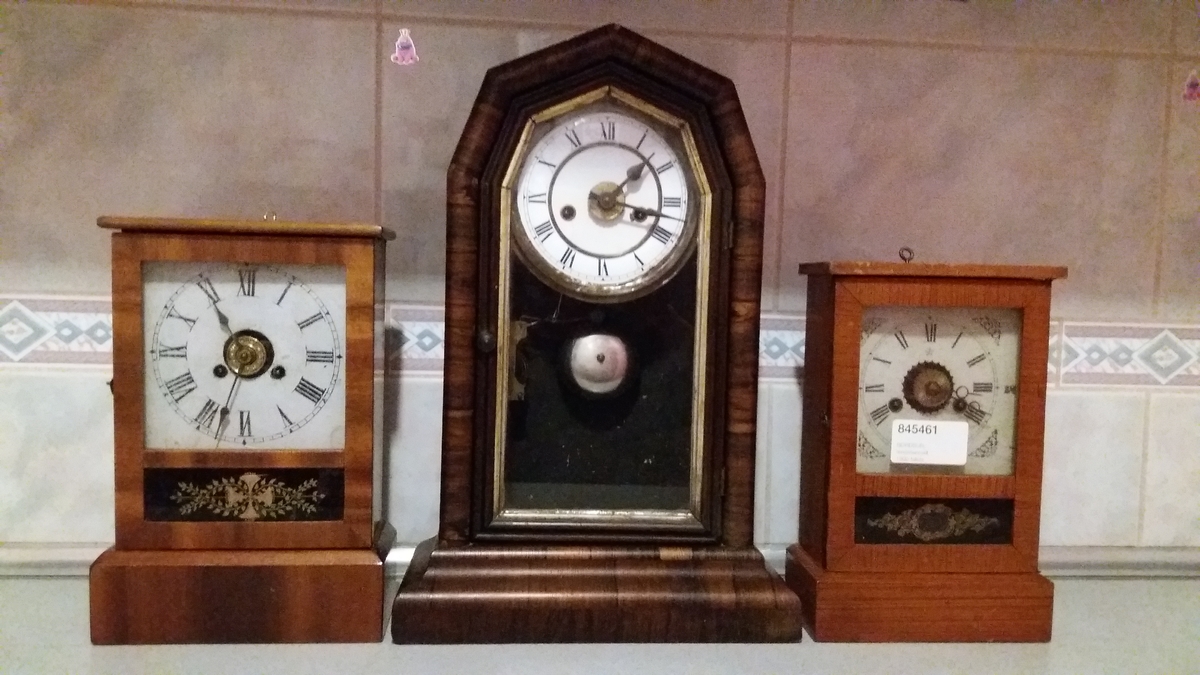

  Podobne do hamerykańskiej kapliczki... jeżeli chodzi o mechanizm..

 Mocowanie zawieszki wahadła trzeba zrobic nowe i zamocować poprawnie , bo to nawet nie jest symetryczne..

 'drążek" ( czy jak go tam prawidłowo zwał ) wahadła jak jest zamocowany do kotwicy?

 Ja na kompie nie mogę już powiększyć i nic nie widzę...

Lepsze fotki please...



 ps.. to nie ten mechanizm tam "dyndał" albo coś tu jeszcze było...

 ALE , ale co ja się tam znam...

Edytowane 8 Lipca 2021 przez mkl1

[Marek Szajerka 927]

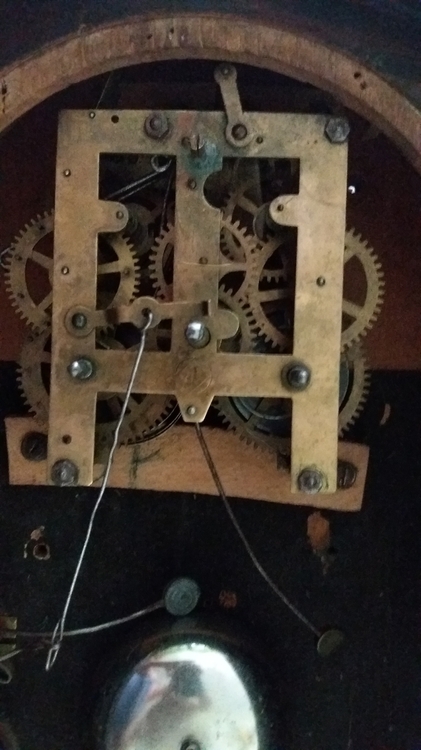

Jak robiłem zdjęcie, to bez przedłużki na sprężynce  chodził jak szalony, wiadomo, to normalne.  Było jak w filmie, aparat nie wychwycił pojedynczej klatki. Zatrzymałem kotwicę wykałaczką . Posiada wychwyt hakowy. Łożysko kotwicy  nie jest usytuowane na osi symetrii płyty. Jest na tym mostku, co zachodzi w obudowę. Koło wychwytowe jest u góry po prawej stronie.

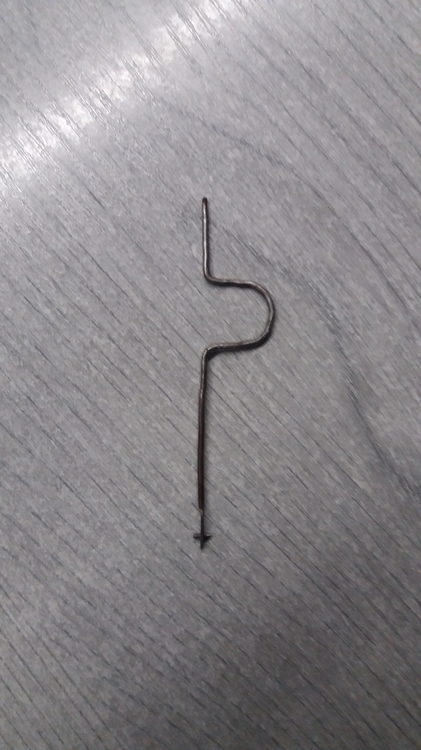

Przedłużka z drutu, (też utrącona u góry) wchodzi w pręt od kotwicy i  omija z boku  oś godzinową.

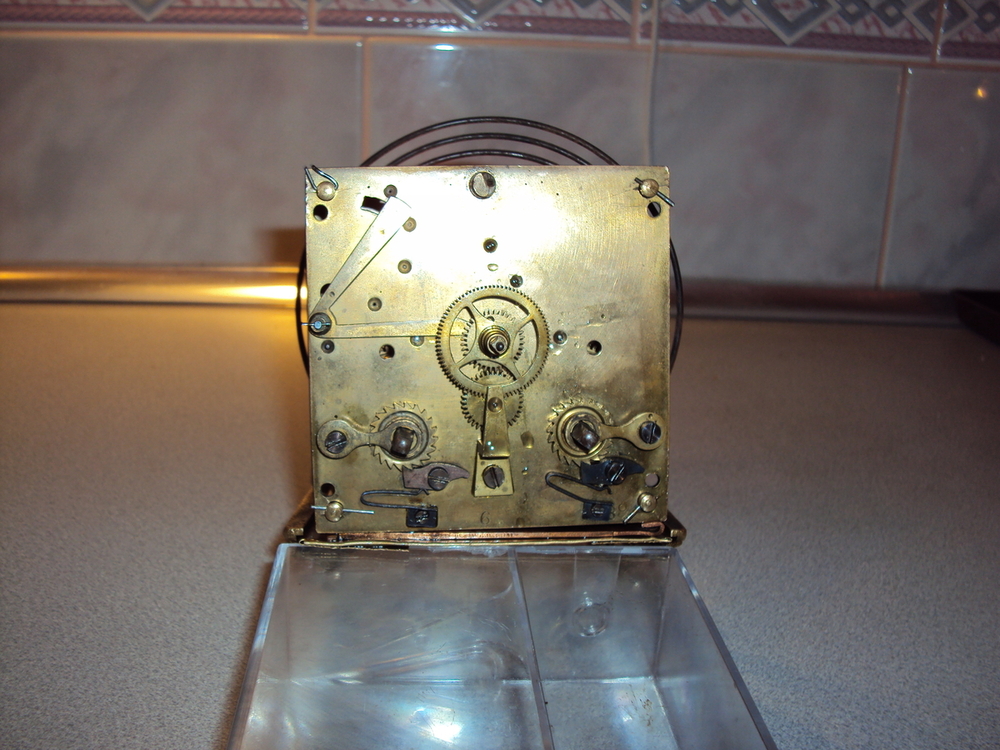

Zapewne pierwotnie nie było szubienicy zamontowanej na płycie.  Są ślady mocowania werku niżej. Przykładowo ten werk też nie ma szubienicy na płycie.

Pozdrawiam. Marek





Edytowane 8 Lipca 2021 przez Marek Szajerka

[mechanik 993]

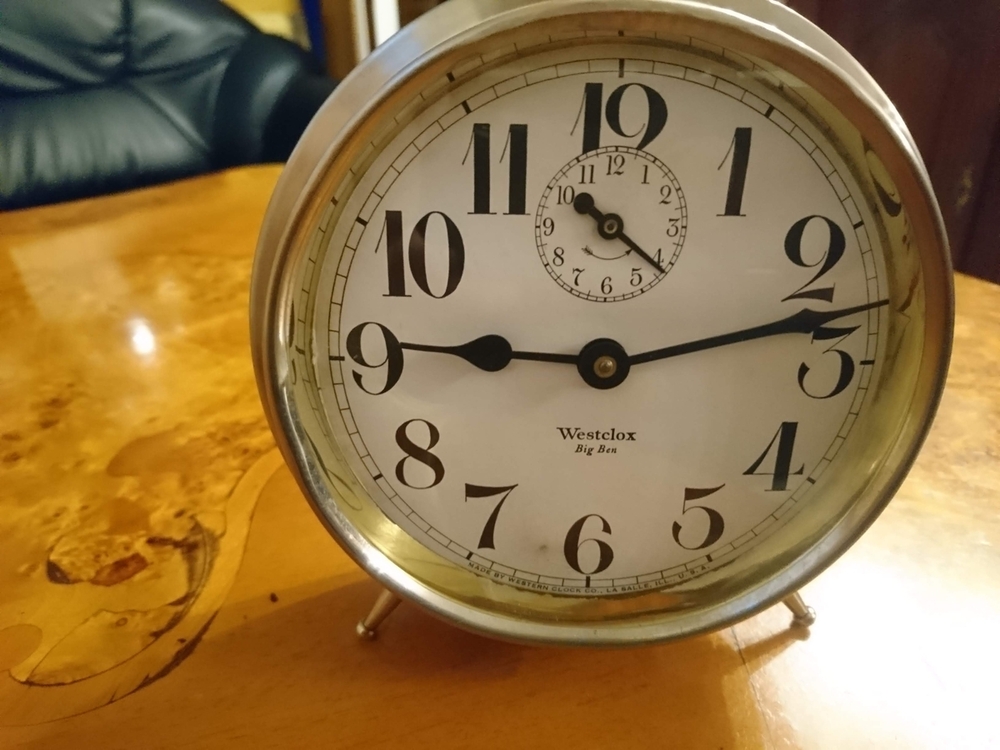

Właśnie skończyłem renowacje Westclox Big Ben model 1A z 1925rm ,zachował się w dobrym stanie ,szczególnie tarcza i mechanizm super,puszka wymagała niestety już prostowania wgniotów i zagięć😕 ale wyszło znośnie szczególnie że puszki są stalowe i trudne do klepania.Do prostowania części trzymającej szkło musiałem wytoczyć pierścień z grubościennej rury fi 123mm !

Zegar sądząc z napisów  w okienkach ,przeznaczony na rynek hiszpańskojęzyczny ,Meksyk?

Model 1A jest dość popularny ze względu na długość produkcji od 1918 do 1935 ale jako że jest stalowy niklowany ,rzadko spotykany w tak dobrej kondycji 🙂 no w każdym razie jeden z ładniejszych moich "amerykanów"...

[Marek Szajerka 927]

Godzinę temu, mkl1 napisał(-a):

Nie widzę koła i kotwicy...

  Podobne do hamerykańskiej kapliczki... jeżeli chodzi o mechanizm..

 Mocowanie zawieszki wahadła trzeba zrobic nowe i zamocować poprawnie , bo to nawet nie jest symetryczne..

 'drążek" ( czy jak go tam prawidłowo zwał ) wahadła jak jest zamocowany do kotwicy?

 Ja na kompie nie mogę już powiększyć i nic nie widzę...

Lepsze fotki please...



 ps.. to nie ten mechanizm tam "dyndał" albo coś tu jeszcze było...

 ALE , ale co ja się tam znam...

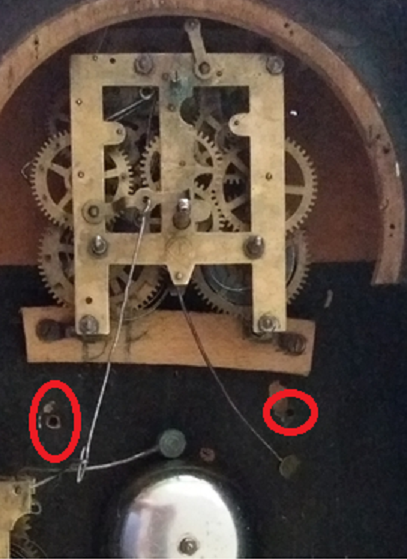

Cały werk był  pierwotnie niżej i był bezpośrednio przykręcony do pleców a nie jak teraz jeszcze dodatkowo listewki, jako podkładki. Przystawka do budzenia jest nietknięta. Drucik łączący przystawkę z werkiem nie jest oryginalny. Do mocowania werku są te łapki, którymi można korygować mocowanie werku. Jak zbiła się oryginalna, zapewne malowana szyba, zmieniono położenie werku, dostosowując  doj górnej części drzwiczek.

Edytowane 8 Lipca 2021 przez Marek Szajerka

[Marek Szajerka 927]

Logo sprzed rejestracji nowego w dniu  18.09.1901 r..



Wg Mikrolisk

http://www.mikrolisk.de/show.php/280/letter_J

[kasiaMF 234]

7 godzin temu, mechanik napisał(-a):

Właśnie skończyłem renowacje Westclox Big Ben model 1A z 1925rm ,zachował się w dobrym stanie ,szczególnie tarcza i mechanizm super,puszka wymagała niestety już prostowania wgniotów i zagięć😕 ale wyszło znośnie szczególnie że puszki są stalowe i trudne do klepania.Do prostowania części trzymającej szkło musiałem wytoczyć pierścień z grubościennej rury fi 123mm !

Zegar sądząc z napisów  w okienkach ,przeznaczony na rynek hiszpańskojęzyczny ,Meksyk?

Model 1A jest dość popularny ze względu na długość produkcji od 1918 do 1935 ale jako że jest stalowy niklowany ,rzadko spotykany w tak dobrej kondycji 🙂 no w każdym razie jeden z ładniejszych moich "amerykanów"...





Świetna kompania.  Gratulacje.👍

[Marek Szajerka 927]

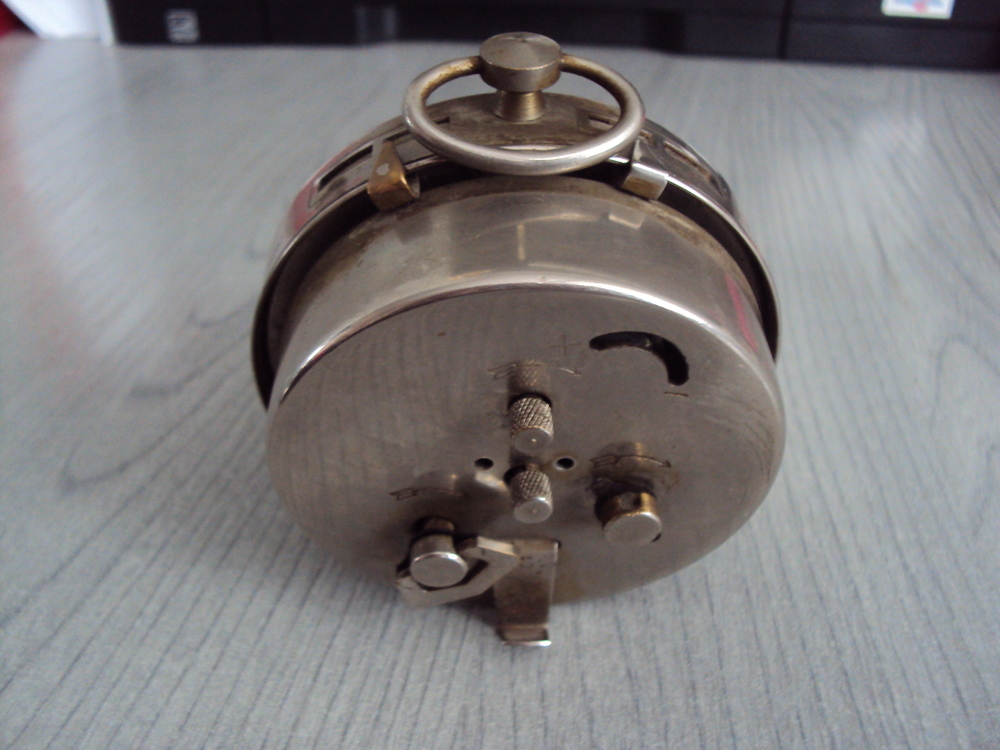

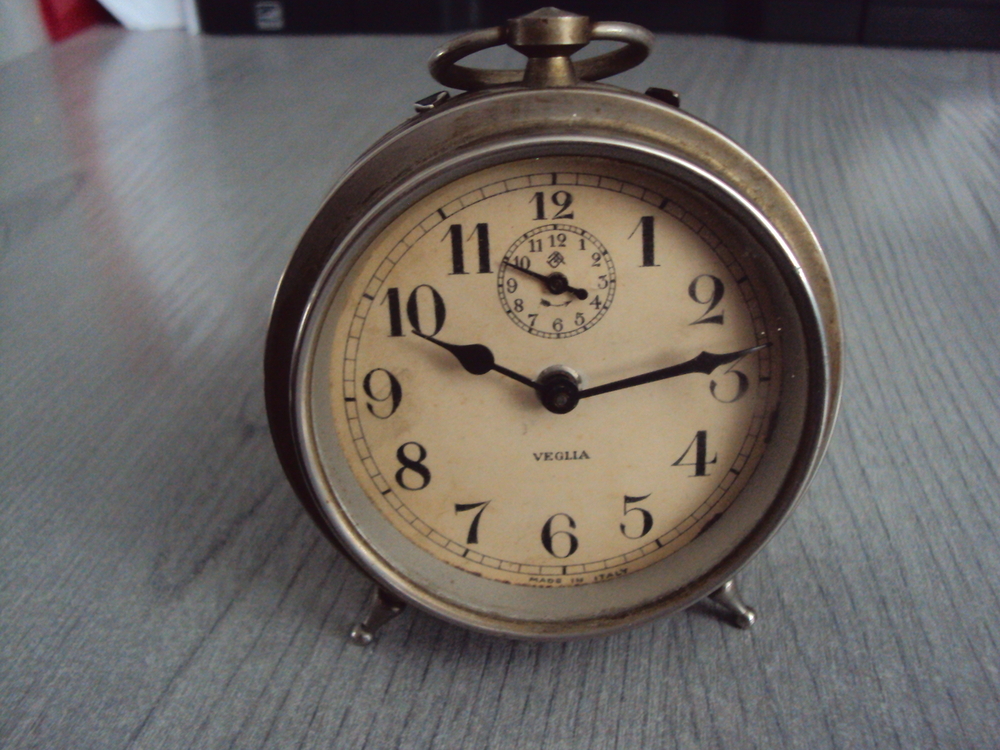

Włoska Vegilia - licencja Westclox?

[janekp 520]

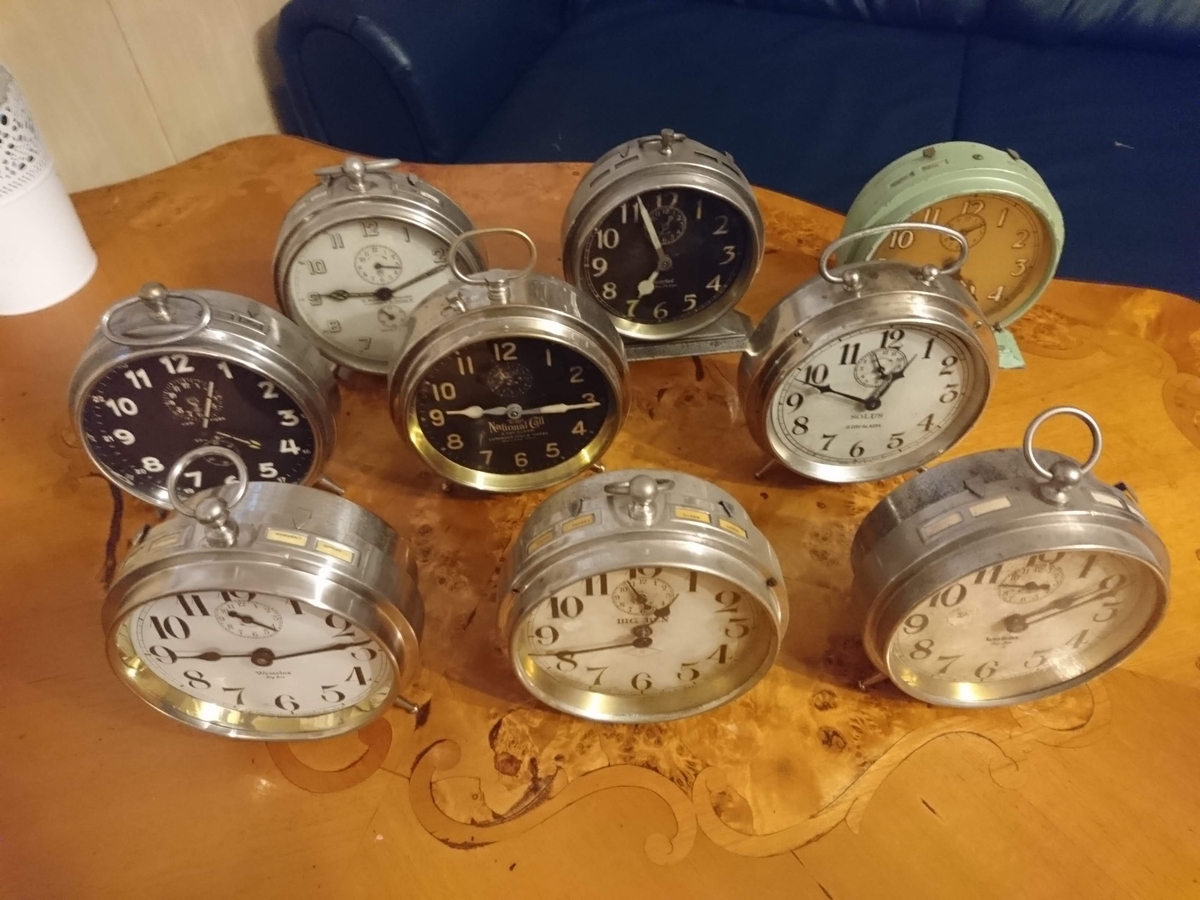

Taki  zestaw

[mkl1 6870]

Ten Junghans to ten tzw "Najwększy budzik"?



[janekp 520]

Nie wiem  czy  najwiekszy  ,bynajmniej  u mnie  w  tej chwili  tak.

[mkl1 6870]

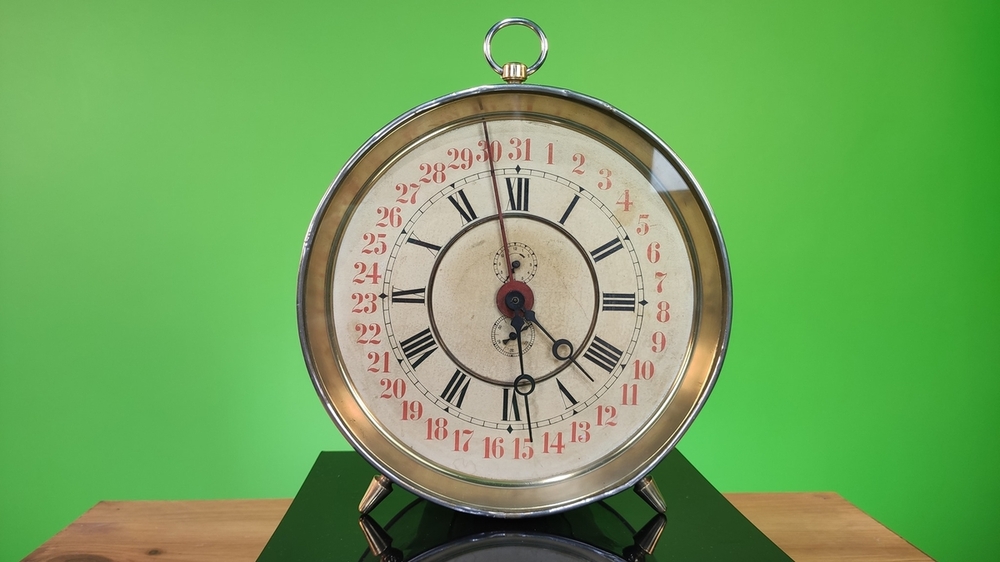

Znalazłem z F.B fotkę największego Mierzący … 295 mm- to podobno największy..

Ale ja nie dokońca się znam. podaję za relacją z  F.B









Edytowane 10 Lipca 2021 przez mkl1

[janekp 520]

Tak  widzialem go tez-wskazuje  dni  miesiaca  ,jest duzo ciekawszy  od  mojego,,moj ma  pomiedzy  25-30 cm  wysokosci ,juz  wyszedlem  z garazu  wiec nie  zmierze.

[Marek Szajerka 927]

Godzinę temu, mkl1 napisał(-a):

Znalazłem z F.B fotkę największego Mierzący … 295 mm- to podobno największy..

Ale ja nie dokońca się znam. podaję za relacją z  F.B

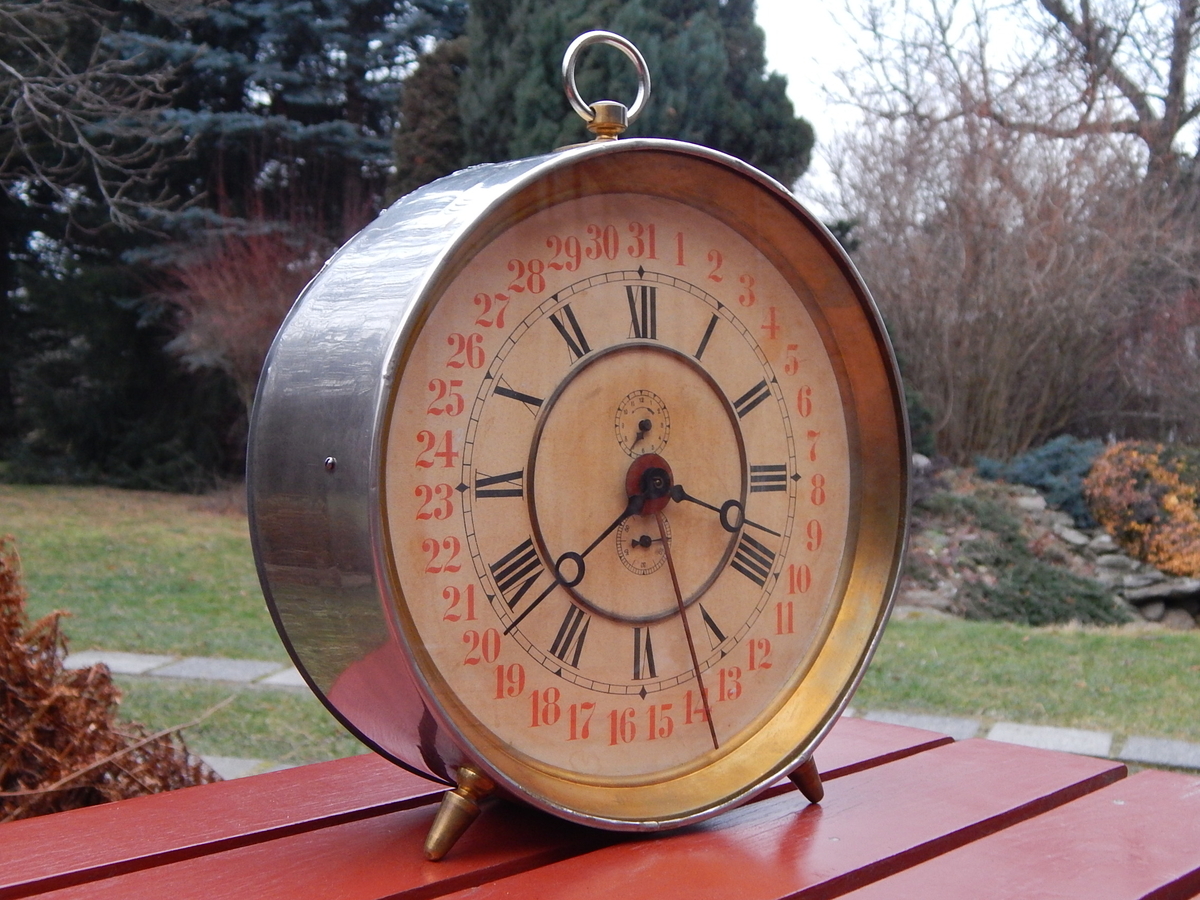

Budzik Kolegi jest w Archiwum Cyfrowe Junghans, katalog z 1894, nr katalogowy 1530 1/4. Budzik bez kalendarza ma numer  1530, bez ułamka. Z kalendarzem nazwa Universum mit Kalender. Podany wymiar 320 mm.  Natomiast budzik Kolegi janekp, (z pięcioramienna gwiazdą), pochodzi z lat 1890 -91 [ewentualnie 1892]. Niestety dla lat 1890-92 nie ma w tym archiwum katalogu. Budzik ten dołączył do grupy nieznanych z katalogów budzików  Junghansa, z lat 1890-92. Jeśli będziemy się  trzymać strony tytułowej katalogu z informacją, kiedy zmieniono logo, to rok produkcji wypada na 1890 r.

Nie wiem, jakie Panowie przyjęli kryteria wielkości. Niewątpliwie największe są budziki szafkowe, wahadłowe, w tym Junghansa, nawet ok. 46 cm. Dokładne wymiary podane są w katalogach.

Pozdrawiam. Marek



https://junghansarchiv.de/fileadmin/pdf/1894_01/1894_01_full.pdf

Edytowane 10 Lipca 2021 przez Marek Szajerka

[Teddy61 49]

11 godzin temu, Marek Szajerka napisał(-a):



Budzik Kolegi jest w Archiwum Cyfrowe Junghans, katalog z 1894, nr katalogowy 1530 1/4. Budzik bez kalendarza ma numer  1530, bez ułamka. Z kalendarzem nazwa Universum mit Kalender. Podany wymiar 320 mm.  Natomiast budzik Kolegi janekp, (z pięcioramienna gwiazdą), pochodzi z lat 1890 -91 [ewentualnie 1892]. Niestety dla lat 1890-92 nie ma w tym archiwum katalogu. Budzik ten dołączył do grupy nieznanych z katalogów budzików  Junghansa, z lat 1890-92. Jeśli będziemy się  trzymać strony tytułowej katalogu z informacją, kiedy zmieniono logo, to rok produkcji wypada na 1890 r.

Nie wiem, jakie Panowie przyjęli kryteria wielkości. Niewątpliwie największe są budziki szafkowe, wahadłowe, w tym Junghansa, nawet ok. 46 cm. Dokładne wymiary podane są w katalogach.

Pozdrawiam. Marek



https://junghansarchiv.de/fileadmin/pdf/1894_01/1894_01_full.pdf

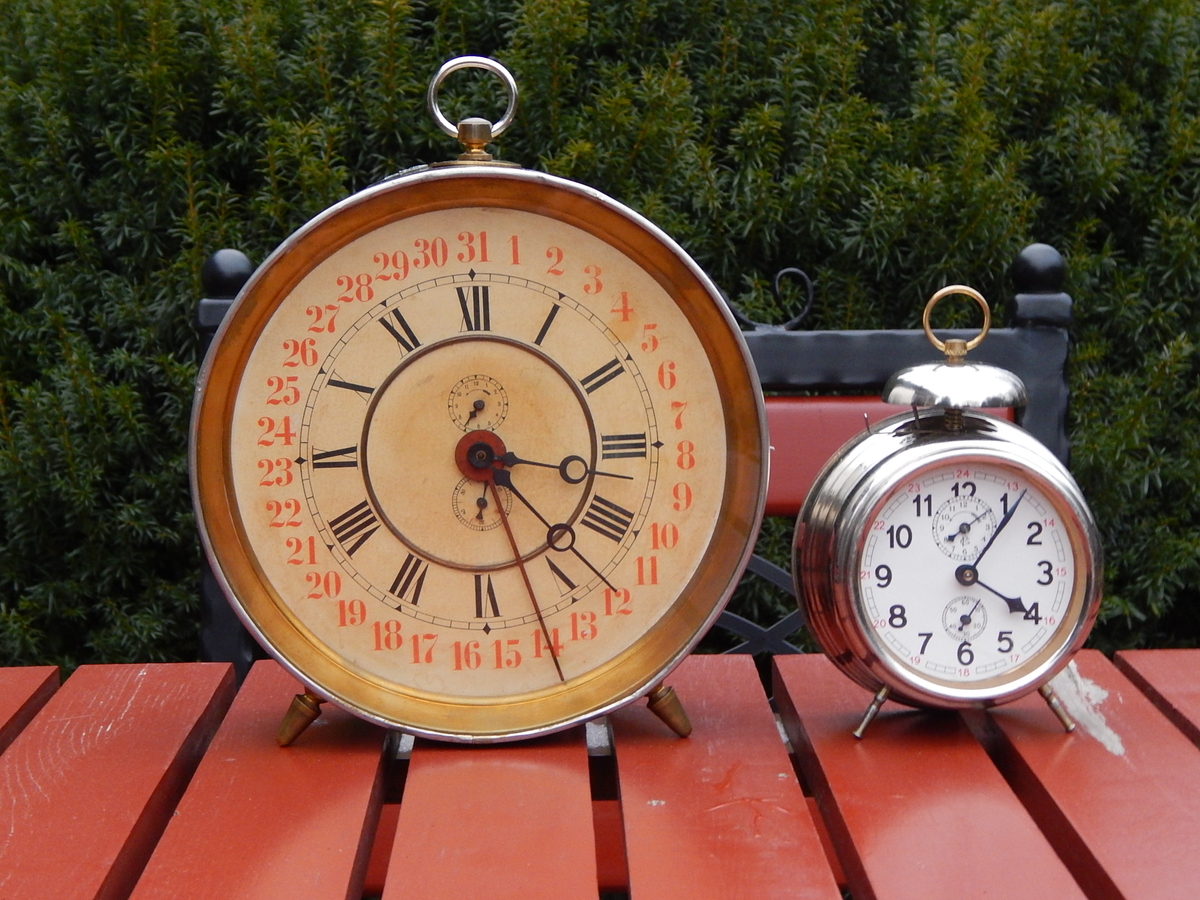

Dwa moje zdjęcia z opisywanym budzikiem z kalendarzem.

Pierwsze obrazuje rzeczywistą wielkość budzika. Dla porównania obok stoi klasyczny GF:
