zadra

Gustav Becker - Ziemie Odzyskane; rodzinny depozyt

Recommended Posts

Dziurka śliczna ale czy praktyczna?

Nie powinno być od strony końcówki sprężyny tego prostopadłego wykończenia? Jednolicie okragły otwór może niezbyt pewnie zachodzić i osiadać na zaczepie osi. .

Hmmm..? 🤔

Share this post


Link to post
Share on other sites




Tolerancja musi być nietolerancyjna wobec nietolerancji. Němec z Královce

Share this post


Link to post
Share on other sites

Ten taki wydłużony otwór w sprężynie, ułatwia zakładanie i wyjmowanie jej z bębna. Narożniki otworu, powinny mieć dość duży promień - co zabezpiecza przed pęknięciem i postępującym rozrywaniem.

No , ale jak widać, tego typu pęknięcia, jednak dość często występują.

Okrągły otwór, więc teoretycznie nie ma skąd rozpocząć się pękanie. Ale kiedyś się zacznie, bo będzie w końcu zmęczenie materiału , wywołane ciągłym zginaniem. A winne temu jest - dość częste nakręcanie do samego końca.

Proszę sobie wyobrazić, że nakręcona tak sprężyna, ma dość małą srednicę w stosunku do bębna. Więc jej koniec , prostuje się i idzie pod pewnym kątem do haczyka. Musi się wygiąć przy samym haczyku - bo siła jest ogromna, kąt duży, a haczyk i bęben trzyma tę końcówkę.

Więc moja rada - nie nakręcać sprężyny na maksa. Wówczas , zostanie ten ostatni zwój sprężyny , ułożony na ściance bębna. Sprężyna , nigdy nie będzie się zaginąć na haczyku, więc jej życie wydłużymy po wielokroć.

PS.... jak ktoś chce, to może sobie to narysować - małe koło wewnątrz dużego koła. Zaznaczyć punkt gdzie jest haczyk i poprowadzić styczną do mniejszego koła. Widać będzie, pod jakim kątem, ta końcowka sprężyny z otworkiem na haczyk, jest wyginana. Dzięki temu, że jest odpuszczona, to może się zginać - no , ale ile razy tak może. Końcowka nie odpuszczona, to trzaśnie odrazu.

Więc , nie nakrecajmy na maksimum.



Edited by PM1122

Share this post


Link to post
Share on other sites
Godzinę temu, PM1122 napisał(-a):

Ten taki wydłużony otwór w sprężynie, ułatwia zakładanie i wyjmowanie jej z bębna. Narożniki otworu, powinny mieć dość duży promień - co zabezpiecza przed pęknięciem i postępującym rozrywaniem. .................................

Lepiej bym  tego nie opisał..

 W sprężynach "nowych" ZAWSZE otwór mocujacy jest .. nazwijmy to " zwężający się" po co... by sprężynę zwiniętą fabrycznie można było wsunąc w bęben, a ona sama się zaczepi,  przy rozprężaniu..


Pozdrawiam Mirek

Share this post


Link to post
Share on other sites
6 godzin temu, Yodek napisał(-a):

otwór może niezbyt pewnie zachodzić i osiadać na zaczepie osi. .

Jak zapewne wiesz, są dwie dziurki - po przeciwległych stronach.

Ta o której Ty piszesz jest "fabryczna ".

Ja dobralem się do drugiej dziurki - tej od strony bębna..

Ładnie się zakliknęła na zaczepie bębna..



Myslę, że będzie dobrze , z tym nakreceniem "nie do konca" to super rada i świetnie wyjaśnione.



Share this post


Link to post
Share on other sites

Wrzesień na całego a ja oczywiście jestem znowu do tyłu z planowymi pracami.

Nie to, żebym odstawil zupełnie w kąt, ale zły jestem na siebie, że mechanizm jeszcze nie pracuje.

Małymi kroczkami zblizam się do złożenia, bo płyty naprawione już od dłuższego czasu już w moich rękach aż wołają żeby się nimi zająć.

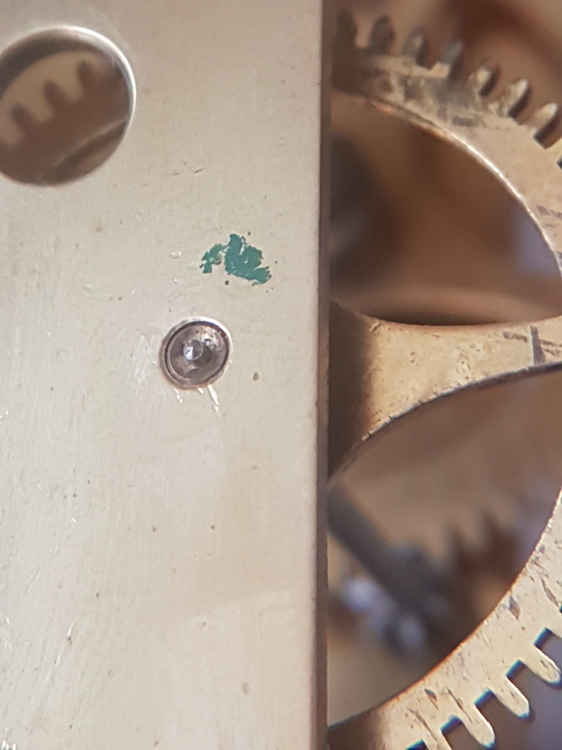

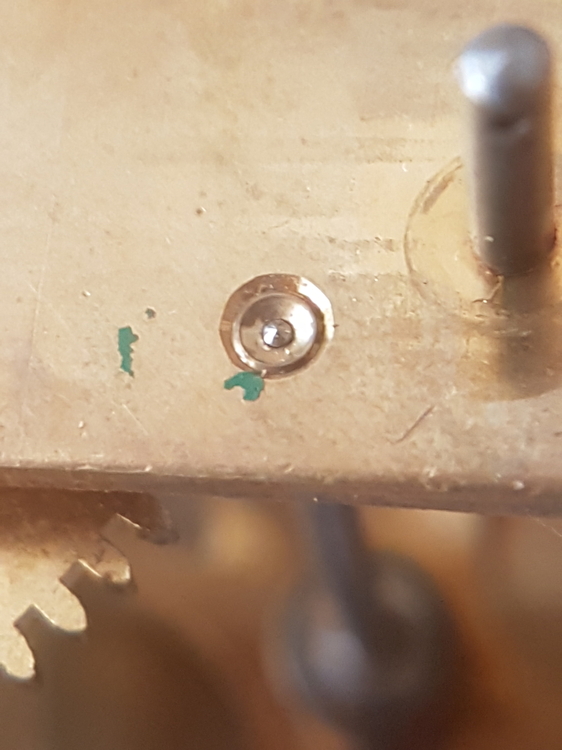

W newralgicznych miejscach zostały pięknie osadzone wężydełka za co dziękuję serdecznie i pozdrawiam Darczyńcę.

















Ja tymczasem dziś przed pracą w ramach relaksu "oświecilem" zgasłą zakuwkę pręta wahadła.



przed






po:







Płyty będą jeszcze oczywiście umyte w nafcie,  żeby żadne" naleciałości" nie wadziły w ruchu a sama soczewka wahadła którą już wcześniej lekko przepolerowalem ponownie trafi pod szmaciane polerowanie, bo przez te kilka miesięcy powstały lekkie naloty w miejscach, gdzie chyba są pozostałości srebrzenia (mimo iż niewidoczne na powierzchni bezposrednio po polerowaniu).

Być może są to jakieś wady materiałowe- nie wiem, nie znam się..

Ja przepoleruję, to chyba "smarnę " szelakiem cienką pojedynczą warstwę - może zablokuje się proces odbarwiania.



Kolejne plany(muszę się jakoś sam motywować) - w tym tygodniu ruszy mechanizm..



Share this post


Link to post
Share on other sites



jeszcze trochę polerowalem drobiazgi,  ale jak zawsze coś wyskoczy..

Tym razem "wyskoczyła " ba sobie sprężynka wiatraczka podczas próby montażu osi (po polerowaniu tegoż) i tyle ją widzieli..













Share this post


Link to post
Share on other sites

Bez niej będzie problem ze zbyt szybkim biciem ... dobry magnes neodymowy i przelecieć po szparach . Dorobić fachowo nie takie proste niestety...


Czasem lepiej powiedzieć coś, nie mówiąc NIC!  🤔

Share this post


Link to post
Share on other sites

Nie idzie mi z tym mechanizmem.

Sam nie wiem dlaczego czasu na złożenie mam tak mało.

Perspektywa szybkiego uruchomienia (dla jednych kwestia kilku dni.. tygodnia.. miesiąca) dla mnie wydaje się odległa licho wie dlaczego.

Tzn ja wiem, ale nie będę rozpisywał własnych przemyśleń na temat mojego życia 😔



Powolutku, powolutku ale do przodu.



Bardzo dużo czasu dzis zajęło mi zainstalowanie sprężynki wiatraczka zwalniajacego bicie.

Błędem był jej demontaż, trzeba było zostawić wygląd wiatraczka jakim był.

Niby prosta sprawa,  ot przetyczka.. niestety oryginalna jak wiecie poszybowała w niebyt,  zatem zastępcza musiała się wpasować (jest nieźle) niestety operacja przysporzyła mi dość dużych trudności.

Koniec konców- zostało wszystko spięte,  wiatraczek jest zblokowany aczkolwiek lepiej brzmi "zasprsęglony" z ośką- bo właśnie sprężynka robi tu za sprzęgło.

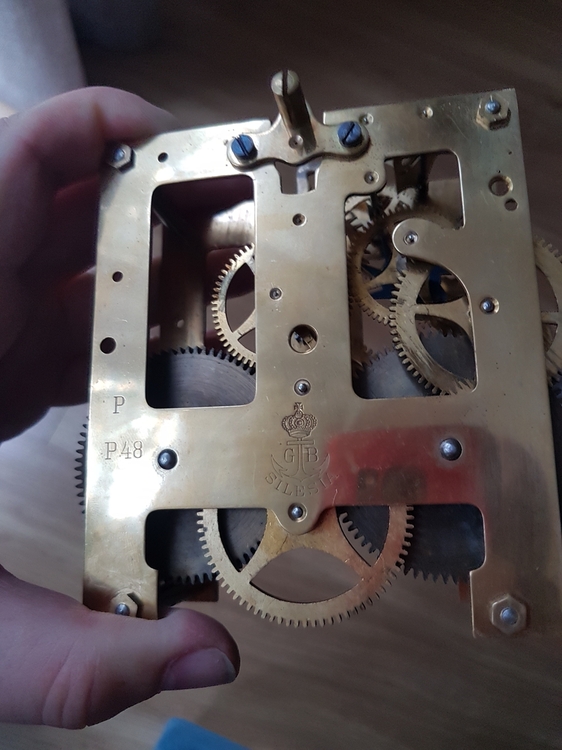

Również mechanizm juz w całości prócz zewnetrznych dzwigni i kilku innych elementów.

Złożony na sucho i sprawdzony co do prawidłowości współpracy elementów.

Tu wszystko gra. Wystarczy oliwka, dzwigienki i blokady- zatrzaski sprężyn i można ruszać w testy.

W przyszłym tygodniu zacznie w końcu pracować.



Kurcze.. kompletowanie i złożenie tego mechanizmu zajęło mi dwa przedpołudnia (pracuje teraz na II zmianę) co wydaje mi się dużym wydatkiem czasowym. Staję się chyba niezgrabny i to co rok temu robiłem dość sprawnie teraz przychodzi mi z większą trudnością.

Brak treningu chyba..



Muszę więcej trenować ;)







Share this post


Link to post
Share on other sites

Mechanizm już tyka i macha młoteczkiem, natomiast ja wciąż znajduję sobie zajęcia dodatkowe, które wcześniej umknęły mojemu oku.



Tym razem dorwałem się do gongu.

Płyty były brudne, bo do tej pory omijałem. Odkręciłem śruby mocujące i obejrzałem z bliska elementy.. brudu dość dużo i korozja stuletnia..










No nie da się przejść obojętnie i nie puścić łacińskiej sentencji..

zatem....

od małych rzeczy...

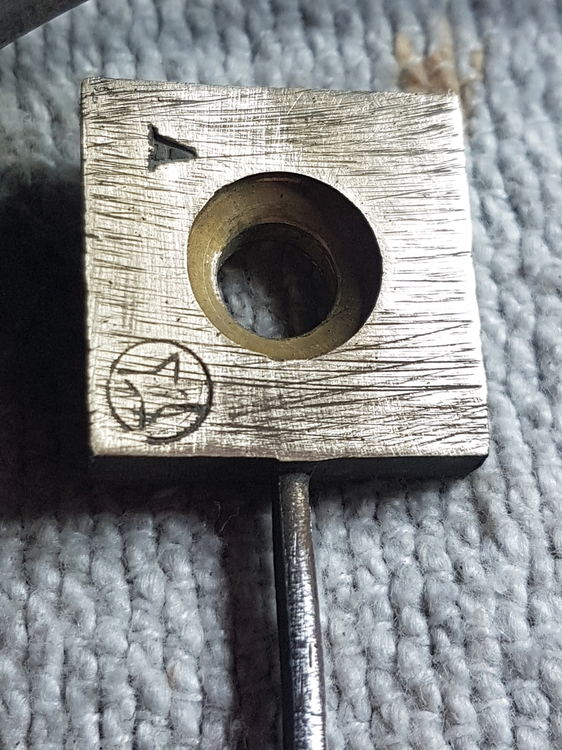

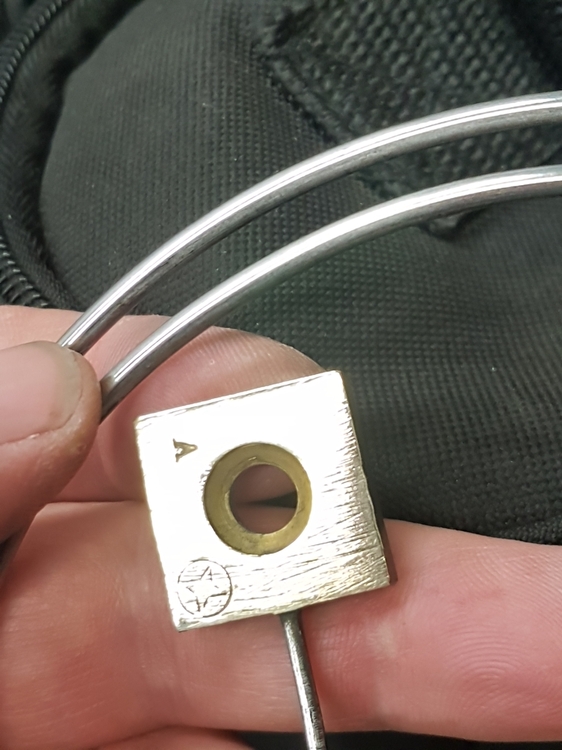

podstawka mosiężna logowana gwiazdą i literką "A" dostała trochę papierku ściernego a później lekkiej polerki

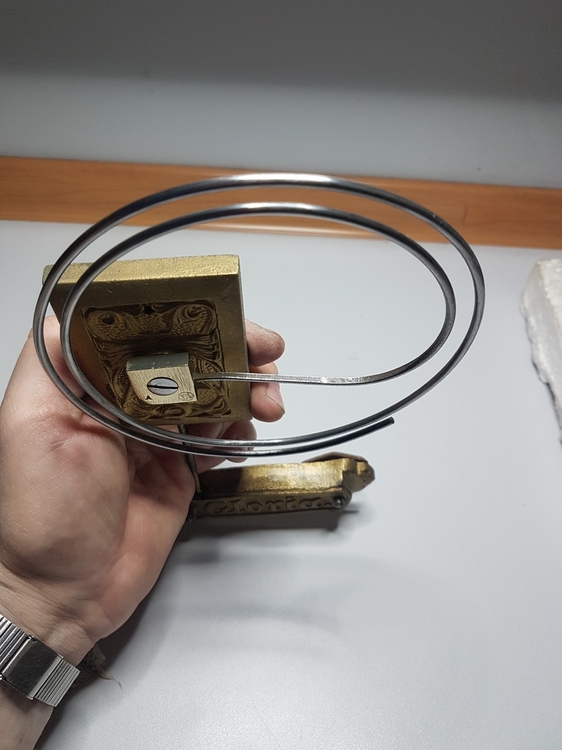

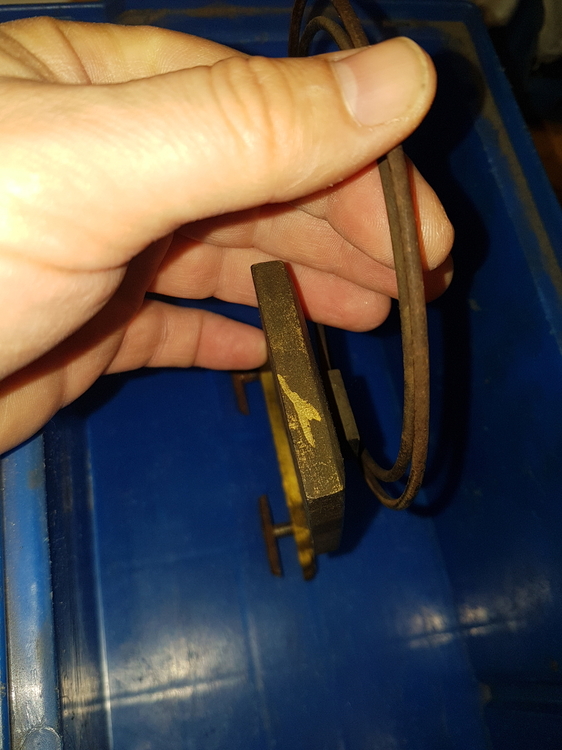

Sam pręt gongu - tu już wymagał więcej nakładu pracy i chęci (swoją drogą zastanawiałem się czy ruszać, bo nigdzie nie widziałem u Was, żebyście ingerowali bez ważnego powodu w ten element),

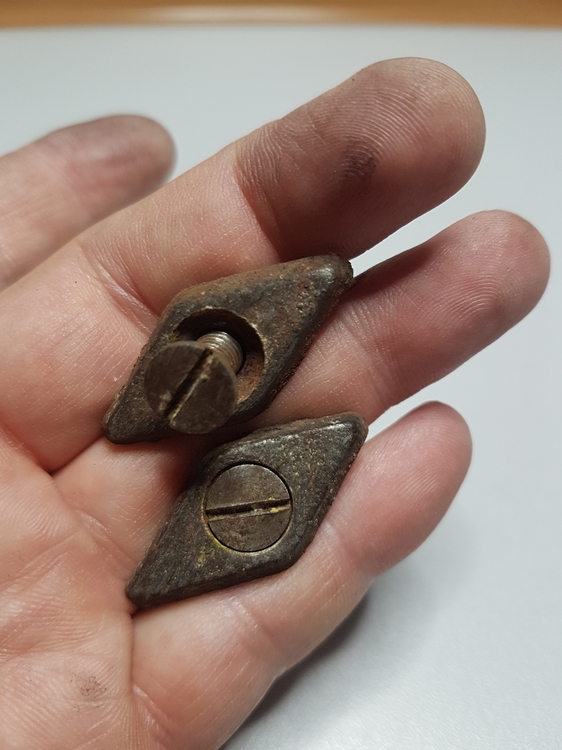

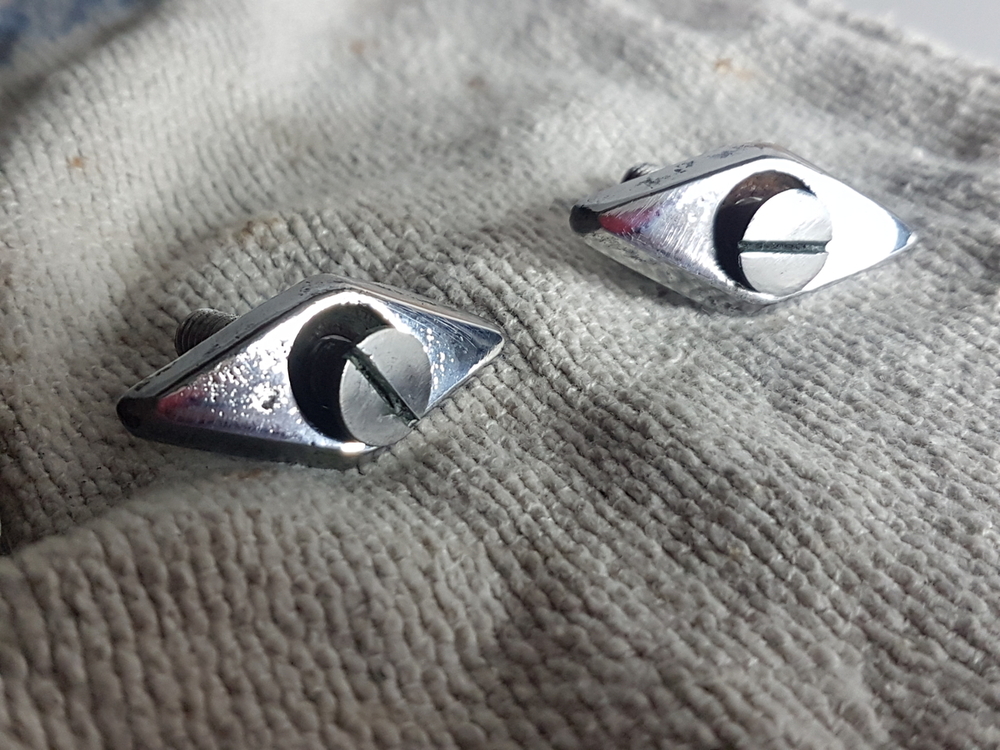

i oczywiście same śruby, coby równie ładnie wyglądało w całości.

Podkładki od śrub mocujących świadomie zostawiłem z drobnymi śladami tego co było, aczkolwiek wydaje mi się, że i tak jest znacznie lepiej..

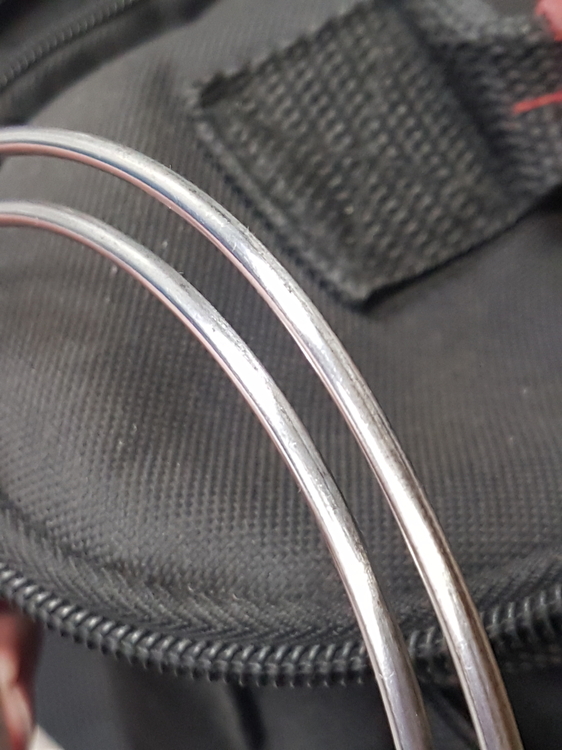

Na zdjęciach ujawniły się rysy od szlifowania, które w rzeczywistości są praktycznie niewidoczne.










Edited by zadra

Share this post


Link to post
Share on other sites

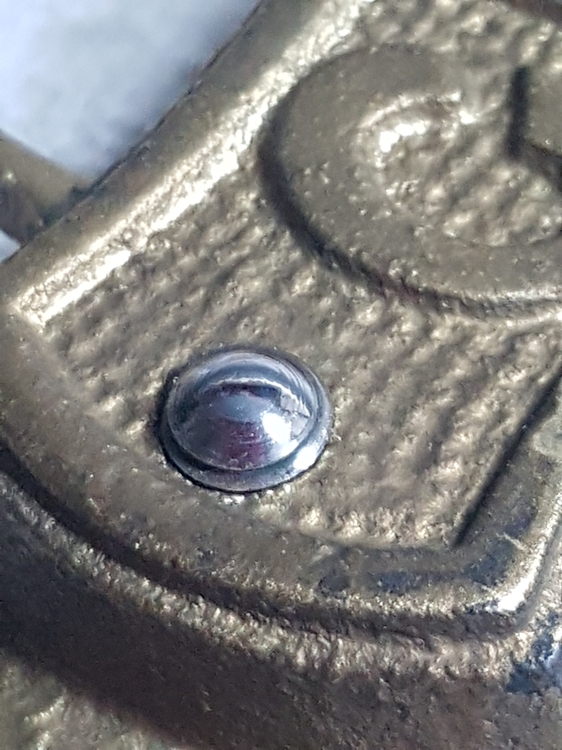

Na koniec jeszcze lekko przepolerowałem łeb śruby łączącej podstawkę pręta z żeliwną podstawą całości oraz samą mosiężną podstawkę pręta.

Podstawa- żeliwna płyta gongu fabrycznie chyba malowana była czymś na wzór "złotolu". Nie wygląda "przecudnie" ale jest fabrycznym znakiem czasów ubiegłych, nie wnikałem..

Umyłem przedmuchałem sprężonym powietrzem  i nie będę spreyował na nowy ładniejszy złoty, bo nie..









Jeszcze ciekawostka (dla mnie, bo Wy nie takie rzeczy widzieliście).

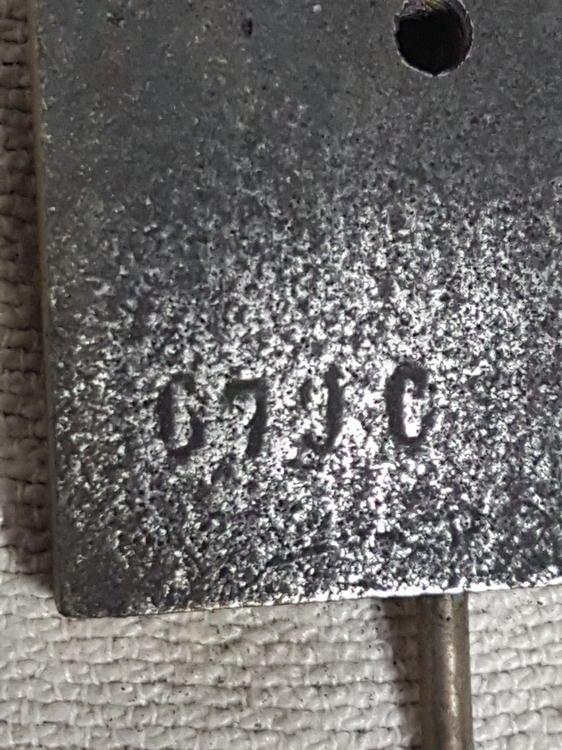

Na odwrocie żeliwnej płyty odnalazłem bite numery.

0700, albo 0790 albo 079C albo inne  - może ktoś podpowiedzieć..









Teraz pytanie dot samego pręta (a może "tego prętu" ?? ) gonga.



Sugerujecie czymś zabezpieczyć, czy pozostawić żywy metal na pożarcie rdzy?



Może chociaż balistolu lub Brunoxu "militarnego" wetrzeć, żeby ruda miała trudniej?

Co myślicie?

Share this post


Link to post
Share on other sites
Godzinę temu, zadra napisał(-a):



Teraz pytanie dot samego pręta (a może "tego prętu" ?? ) gonga.



Sugerujecie czymś zabezpieczyć, czy pozostawić żywy metal na pożarcie rdzy?



Może chociaż balistolu lub Brunoxu "militarnego" wetrzeć, żeby ruda miała trudniej?

Co myślicie?

 odrobina srodków zabezpieczajączych przed korozją nie zmieni drgań :) a zabezpieczy.. TO MOJE zdanie... Zawodowcy może mają inne zdanie...


Pozdrawiam Mirek

Share this post


Link to post
Share on other sites

trochę przyspieszyłem prace.

dziś doszło smarowidło(moebius 8030), od razu werk dostał smarowanko, wskoczył do skrzyni i został puszczony w ruch.



Teraz pomierzymy jak się mija z "czasem" i będzie proces regulacji.

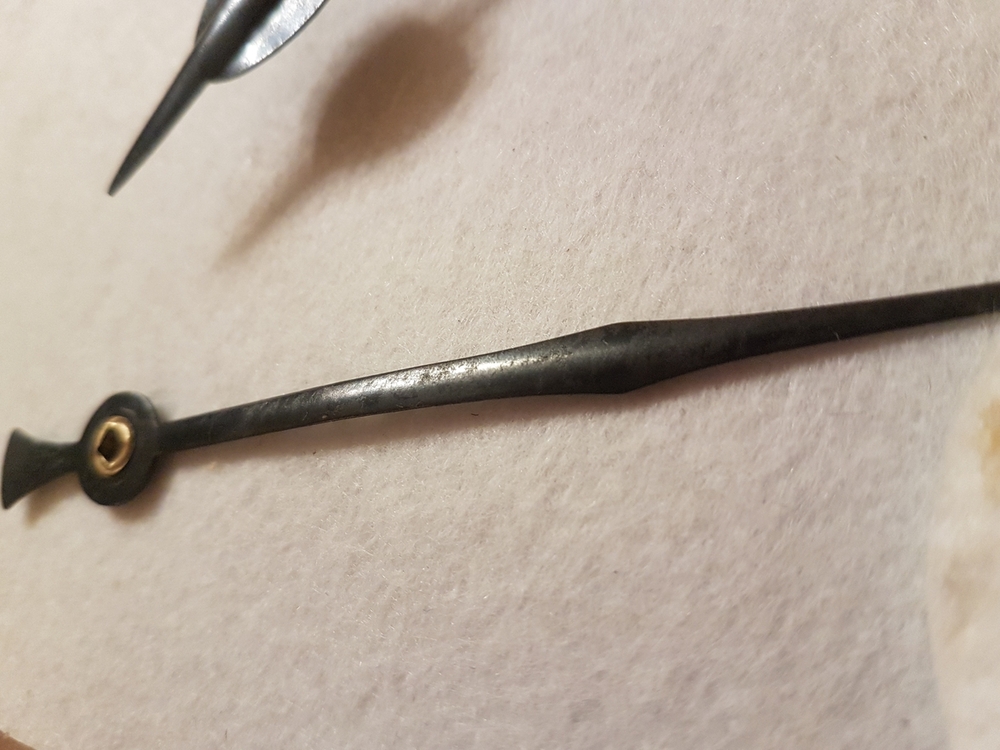

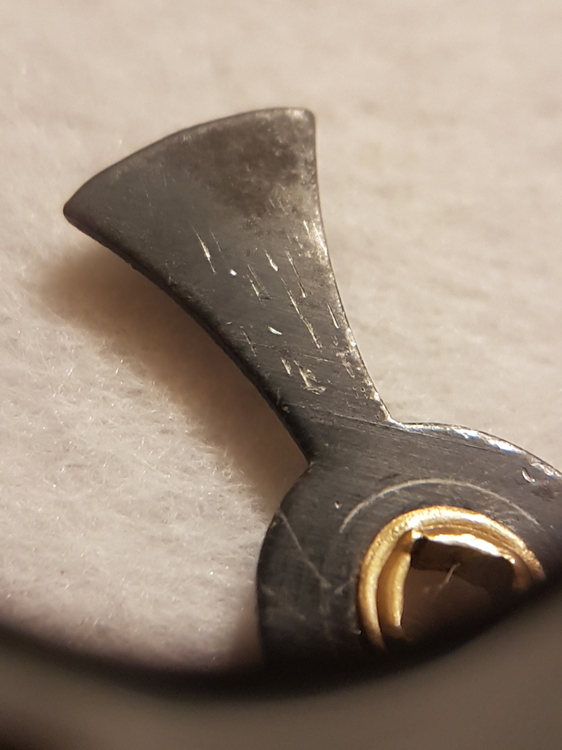

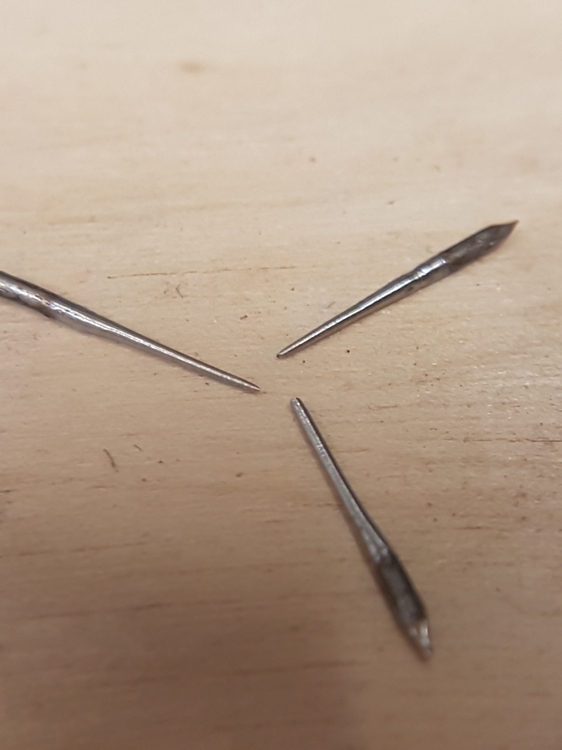

jeszcze tylko lekko przeczyścilem wskazówki.

" Nowe" nie bedą ale zawsze troszkę ładniejsze.












Pręt "pana gonga " przesmarowałem leciutko balistolem,  może trochę wilgoć będzie odpychał.

Podobnie zrobię ze wskazowkami jak tylko mechanizm wyjmę kolejny raz ze skrzynki.

Jeszcze zostało kilka mniej istotnych detali i wygląda na to, że mógłby wracać do domu..



Edited by zadra

Share this post


Link to post
Share on other sites

Fantastyczne brzmienie, ciekawe jak mój 4 na raz będzie wybrzmiewał ale to jeszcze daleka droga, na razie mechanizm uratowałem, a resztę muszę kompletować

Share this post


Link to post
Share on other sites

No cóż, widzę , że pora brać się za mój ,, kwadrans wymuszony ", co by posłuchać, jak on brzmi.

Share this post


Link to post
Share on other sites
Godzinę temu, PM1122 napisał(-a):

No cóż, widzę , że pora brać się za mój ,, kwadrans wymuszony ", co by posłuchać, jak on brzmi.

U mnie czekają 2 szt kwadransiaków,  ale najpierw jeszcze dwa juhasy, tylko że jak ja się zabiorę za pracę, to czas można liczyć w latach..

Tu Gustaw - rodzinny,  to i tak mam motywację wiekszą..



Jutro może wstawię zdjęcia jak wygląda Gustaw w swojej skrzyni.

Sprawdzam co, czy równo chodzi.

Na wczoraj to spieszył ok 5min na 10h..

Jeszcze trochę trzeba podregulować..

No i będę pisał "laurkę" dla właściciela z prac które zostały wykonane..

Share this post


Link to post
Share on other sites
3 godziny temu, zadra napisał(-a):

U mnie czekają 2 szt kwadransiaków,  ale najpierw jeszcze dwa juhasy, tylko że jak ja się zabiorę za pracę, to czas można liczyć w latach..

Tu Gustaw - rodzinny,  to i tak mam motywację wiekszą..



Jutro może wstawię zdjęcia jak wygląda Gustaw w swojej skrzyni.

Sprawdzam co, czy równo chodzi.

Na wczoraj to spieszył ok 5min na 10h..

Jeszcze trochę trzeba podregulować..

No i będę pisał "laurkę" dla właściciela z prac które zostały wykonane..

To trzeba mocne postanowienie - np.  Do świąt jeden zrobię !

Share this post


Link to post
Share on other sites
19 godzin temu, PM1122 napisał(-a):

To trzeba mocne postanowienie - np.  Do świąt jeden zrobię !

to za mało.. musiałbym datami postanawiać,  bo niby "do których świąt"?



Gutek dokładnie po 24h pracy zaczął wygaszać wahadło; mam złe przeczucia..

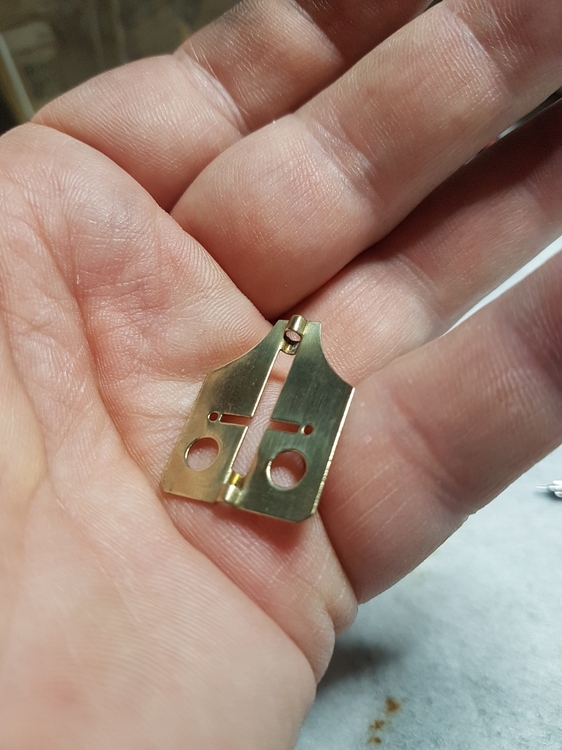

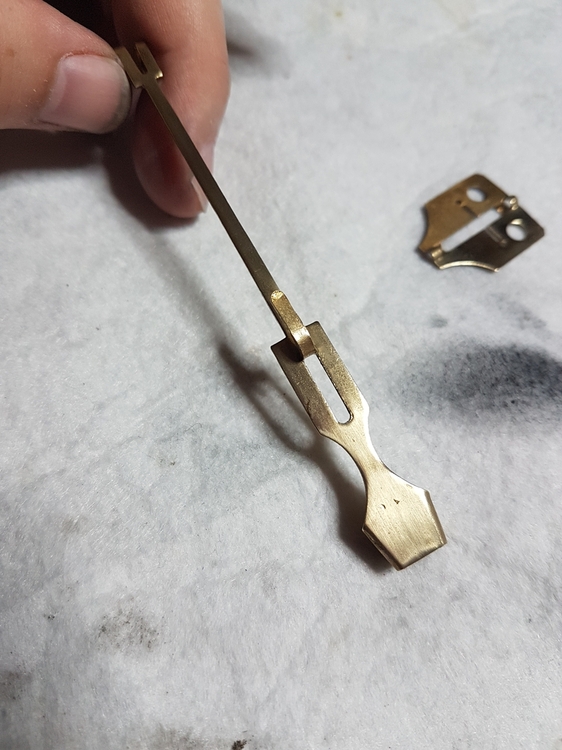

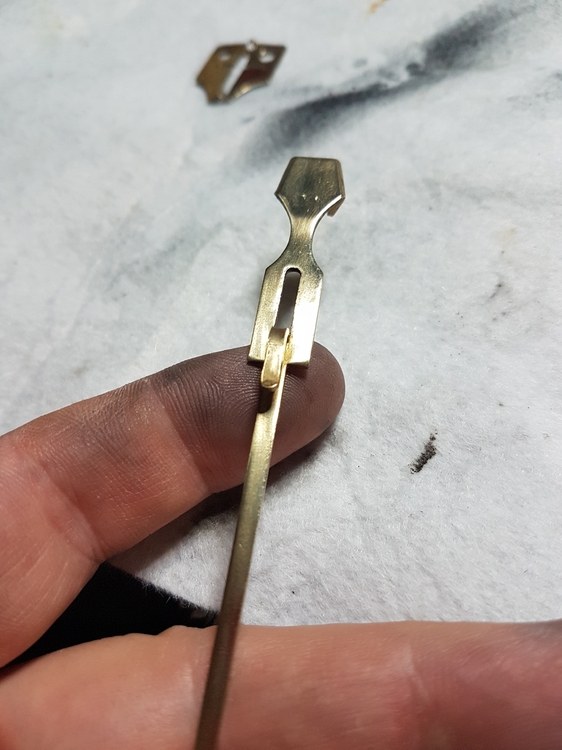

Trochę zmieniłem teraz położenie zawieszki, może coś pomoże, jutro sprawdzę.



Tak teraz wygląda:





Edited by zadra

Share this post


Link to post
Share on other sites

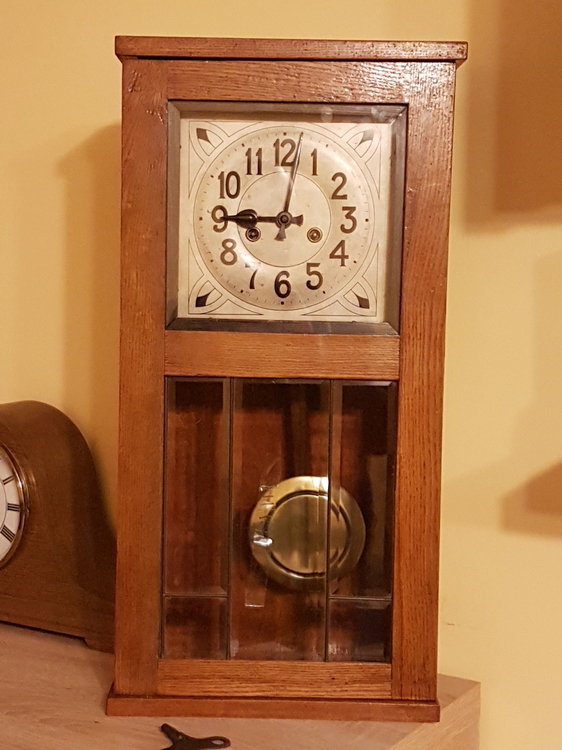

Gutek sobie cyka, co prawda do lekkiej poprawki, bo lekko kuleje, ale od 3 dni się już nie zatrzymał. Znalazłem przyczynę, nastąpi jej eliminacja, gdy wyjmę mechanizm.

Tym czasem dorobilem drobnicę,  bo w końcu będzie trzeba złożyć tak jak z fabryki wyszło.

Mam nadzieję, że będzie pasowało.










Share this post


Link to post
Share on other sites



Przetestowany czas chodu i bicia.

Bicie wytrzymało praktycznie 10dni, natomiast sekcja chodu 10dni i 8h.

Sprężyny jak widzieliscie mają swoją historię jak cały zegar, pewnie nie raz skracane  ale chyba wynik dobry, bo bębny nie są bardzo okazałe.



Historia "laurka" już postępuje,  jeszcze tylko jakąś okładkę opracujęi idzie do druku.

Zostały ostatnie ruchy do wykonania na tej szachownicy.

Pionizery muszę wkręcić no i wkręty mocujące półkę z mechanizmem w sankach, ale tu się zgapiłem i te ostatnie nie są jeszcze kupione .

Czas ruszyć du...ę i kupić bo za kilkanaście dni zegar wraca do właścicieli.





Share this post


Link to post
Share on other sites

Wyciągnąłem mechanizm ze skrzyni.

Teraz "waha się" pod półką.

Pokazuje humory - kilkukrotnie się zatrzymał, za każdym razem krótko po nakręceniu - bez względu na to czy do.pełnego napięcia sprężyny, czy na 6 "półobrotów".

2x przed godziną 9-ą raz 7:40 ..

Nie widzę związku z sekcją bicia. Staram się ustalić jakiś konflikt zazębiania, ale po ostatnim postoju kolejne kilka dni śmiga bez zastanowienia.



Chyba kolejny raz rozłożę płyty i przejadę zazębienia jakąś szczoteczką a dodatkowo kolejny raz z lupą przyjrzę się "trybikom".

Może coś znajdę..

Chciałem już oddać zegar właścicielom, ale na szczęście z ich strony nie było możliwości.

Mogę sobie dać kolejne kilka dni na obserwację.

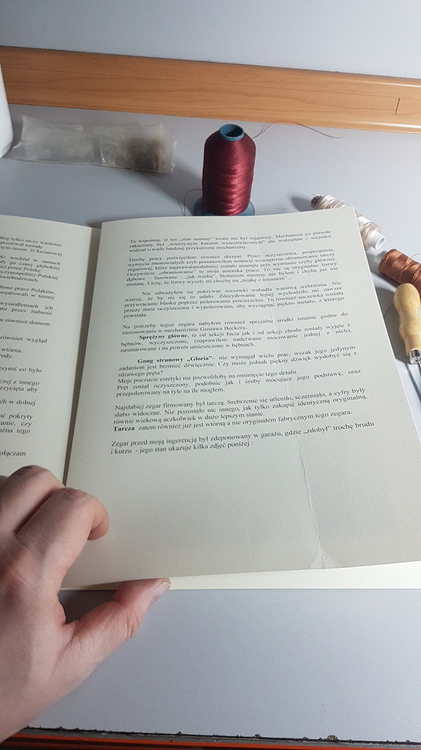

W tak zwanym międzyczasie korzystając z wiedzy zawartej na stronach forum wykonałem taki mały opis prac w którym zawałem kilka informacji ogólnych o Beckerze, modelu zegara i orientacyjnych datach produkcji.

Muszę jeszcze opracować "szycie" stron, bo z drukarni wyszło tylko bigowane  I kartki w środku są luźne.

Opis dokładam do zwracanego zegara. Będzie to kiedyś punkt odniesienia do stanu aktualnego.



Może ktoś za 30 lat otworzy, przeczyta, zainteresuje się surową treścią..
